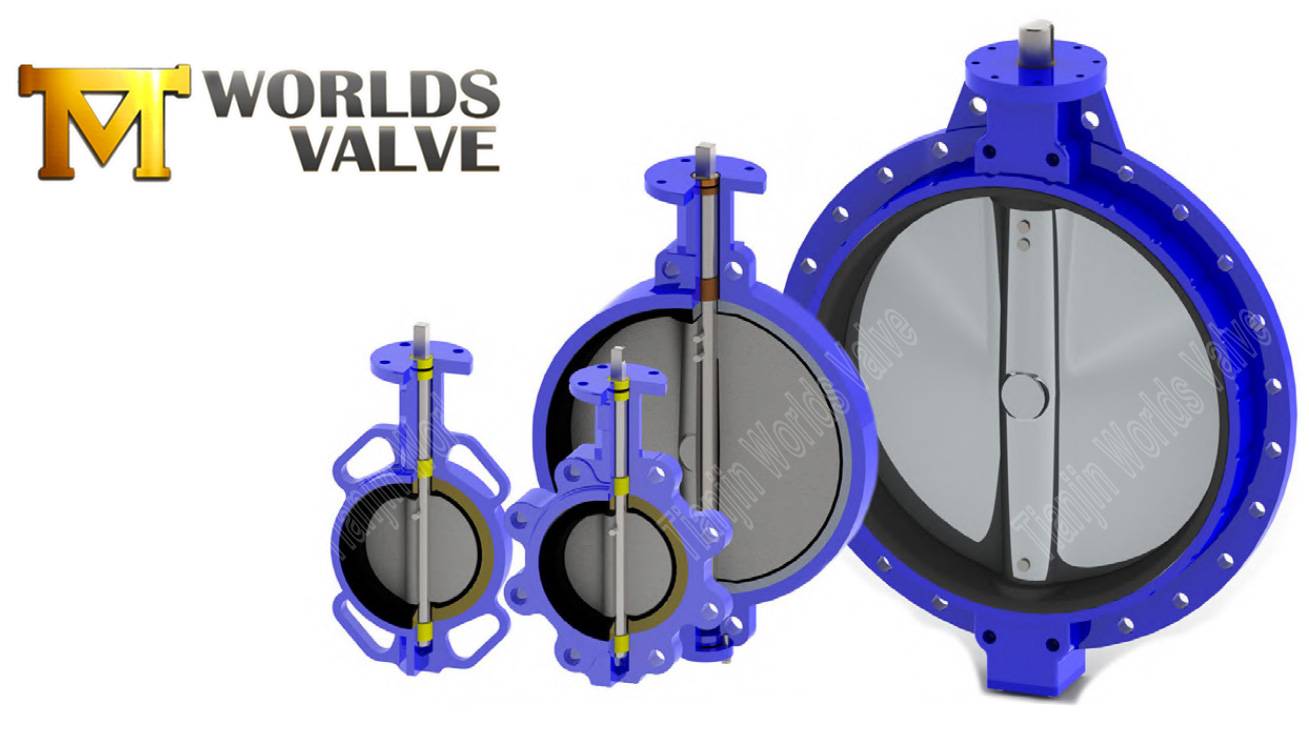

Válvula de mariposa Tener una huella relativamente pequeña en comparación con otros tipos de válvulas. Se pueden integrar fácilmente en los sistemas de tuberías sin ocupar un espacio excesivo. BLas válvulas de Upfly se usan ampliamente en los sistemas de control de fluidos para su simplicidad, eficiencia y rentabilidad. Cómo elegir el bien válvula de mariposa para sus aplicaciones.Esta guía completa te ayudará.
Las válvulas colocadas estratégicamente son un medio poderoso para facilitar, impedir o estrangular este flujo. Debido a su versatilidad, la válvula de mariposa es una de las válvulas industriales más utilizadas.
Tianjin Worlds Valve Co., Ltd es un fabricante profesional de la válvula de mariposa. Cualquiera interesado en la válvula de mariposa, le da la bienvenida a cualquier consulta.
l Paso 1: Introducción
Diseño y operación: una válvula de mariposa es una válvula de cuarto de vuelta que controla el flujo de fluido a través de una tubería girando un componente en forma de disco en el cuerpo de la válvula. El disco está unido a un tallo que pasa a través del centro del disco y está conectado a un actuador, que puede operarse o automatizarse manualmente. Cuando la válvula está completamente abierta, el disco es perpendicular al flujo de fluido, lo que permite un flujo máximo. Cuando la válvula está completamente cerrada, el disco es paralelo al flujo de fluido, bloqueando el flujo por completo.
Ventajas: las válvulas de mariposa ofrecen un diseño compacto, liviano, instalación fácil, buen control de flujo, bajo mantenimiento, rentabilidad y versatilidad.
Cuatro componentes principales:
1. Cuerpo: la carcasa principal de la válvula contiene el disco, el tallo y el actuador.
2. DISC-El disco es el componente que gira dentro del cuerpo de la válvula para controlar el flujo de fluido.
3. STEM: el tallo conecta el disco al actuador y pasa a través del centro del disco.
4. Asiento: el asiento es el componente que proporciona un sello apretado alrededor del disco cuando la válvula está cerrada.
l Paso 2: elija el tipo de válvula derecho
Los tipos de válvulas de mariposa incluyen principalmente lo siguiente:
1. Válvula de mariposa tipo oblea: Este tipo está intercalado entre dos bridas y es liviano y fácil de instalar. Es adecuado para aplicaciones donde el espacio es limitado y el costo es una consideración.
2. Válvula de mariposa tipo orquestal: Tiene orejetas en el cuerpo de la válvula que están atornilladas a las bridas. Esto proporciona una conexión más segura y es adecuada para aplicaciones de mayor presión.
3. Válvula de mariposa con operador de engranajes: este tipo está equipado con un mecanismo de engranaje que facilita la operación de la válvula, especialmente en tamaños grandes o cuando se requiere un par más alto.
4. Válvula de mariposa con actuador: las válvulas de mariposa accionadas usan actuadores neumáticos, hidráulicos o eléctricos para operación y automatización remotas. Se usan comúnmente en procesos industriales donde se necesita un control preciso.
l Paso 3: Requisitos de aplicación de la válvula de mariposa
Los requisitos de aplicación de la válvula de mariposa incluyen:
1. Compatibilidad de fluido
- Asegúrese de que la válvula de mariposa sea compatible con el tipo de fluido que se transporta. Se pueden requerir diferentes materiales para fluidos corrosivos, abrasivos o de alta temperatura.
2. Calificaciones de presión y temperatura
- Verifique que la válvula esté clasificada para el rango esperado de presión y temperatura de la aplicación. Exceder estas calificaciones puede conducir a una falla de la válvula y posibles riesgos de seguridad.
3. Características de flujo
- Considere los requisitos de flujo del sistema. Las válvulas de mariposa pueden ofrecer diferentes características de flujo dependiendo de su diseño y tamaño. Asegúrese de que la válvula proporcione el control de flujo y la caída de presión deseada.
4. Espacio de instalación
- Tenga en cuenta el espacio disponible para la instalación. Las válvulas de mariposa vienen en varios tamaños y configuraciones, así que elija una que se ajuste dentro de las limitaciones del sistema de tuberías.
5. Método de actuación
- Determine el método de actuación apropiado basado en las necesidades de la aplicación. Se puede requerir una actuación manual, neumática, hidráulica o eléctrica dependiendo de factores como accesibilidad, requisitos de control y automatización.
6. Mantenimiento y confiabilidad
- Considere la facilidad de mantenimiento y confiabilidad de la válvula de mariposa. Busque válvulas con características como construcción duradera, fácil acceso para el servicio y una larga vida útil.
7. Estándares y regulaciones de la industria
- Asegúrese de que la válvula de mariposa cumpla con los estándares y regulaciones relevantes de la industria para la aplicación específica. Esto puede incluir estándares para clasificaciones de presión, materiales y seguridad.
l Paso 4: Selección de material
La selección de materiales es crítica para garantizar la durabilidad y la compatibilidad con el fluido.
1. Materiales corporales: los materiales comunes incluyen acero inoxidable, acero al carbono, hierro dúctil, PVC y varias aleaciones. Se prefiere el acero inoxidable por su resistencia y resistencia de corrosión.
2. Materiales del disco: las opciones incluyen acero inoxidable, hierro dúctil, bronce de aluminio y materiales de níquel para una mayor durabilidad.
3. Materiales del asiento: elija entre materiales como EPDM, PTFE, Viton y Nitrilo, basados en la compatibilidad de fluidos y la tolerancia a la temperatura.
l Paso 5: Tamaño de la válvula y características de flujo
El tamaño adecuado garantiza un rendimiento y confiabilidad óptimos:
Tamaño de la válvula: seleccione el tamaño de la válvula en función del diámetro de la tubería, la velocidad de flujo y las consideraciones de caída de presión.
Características de flujo: considere el coeficiente de flujo de la válvula (CV) para garantizar que cumpla con los requisitos de control de flujo deseados.
l Llamado a la acción
¿Estás listo para encontrar la válvula de mariposa perfecta para tus necesidades? Contáctenos hoy para explorar nuestra gama integral de válvulas de mariposa, incluidas las opciones industriales, de PVC, acero inoxidable y neumático. Nuestros expertos están aquí para ayudarlo a seleccionar la mejor válvula para su aplicación y garantizar un rendimiento óptimo.
l Conclusión
Elegir la válvula de mariposa correcta implica una consideración cuidadosa de los requisitos de aplicación, el tipo de válvula, los materiales, las conexiones finales, el tamaño y el cumplimiento de los estándares de la industria. Siguiendo esta guía paso a paso, puede elegir con confianza la válvula de mariposa ideal para sus necesidades específicas, asegurando un rendimiento y confiabilidad óptimos en su sistema de control de fluidos. Consulte con expertos de la industria y proveedores de confianza para obtener orientación y apoyo adicionales durante todo el proceso de selección. Cualquier interesado en la válvula de mariposa, le dé la bienvenida a cualquier consulta. Consultarnos en dekai@worldsvalve.com
