CBF03-TA03
OEM|ODM
| Cantidad: | |
|---|---|
Introducción:
La válvula de mariposa de oblea de asiento EPDM con disco de acero inoxidable funciona girando el disco para controlar el flujo de fluido, lo que le permite comenzar, detener o regular la velocidad de flujo de manera efectiva. Se aplica ampliamente en sistemas que tratan líquidos, gases y lloses en campos como tratamiento de agua, procesamiento químico, HVAC y más debido a su rendimiento confiable y una estructura relativamente simple pero eficiente.
Característica del producto:
Capazos ajustados 100% bidireccionales.
Instalación sin restricción en la dirección del flujo.
Peso reducido y dimensiones generales.
Pérdida de baja presión y costos de energía reducidos.
Valores altos de KV / CV.
Fácil de limpiar y desinfectar para sistemas de agua potables, etc.
Auto limpieza (no quedará residuos atrapados).
Buena resistencia a la corrosión.

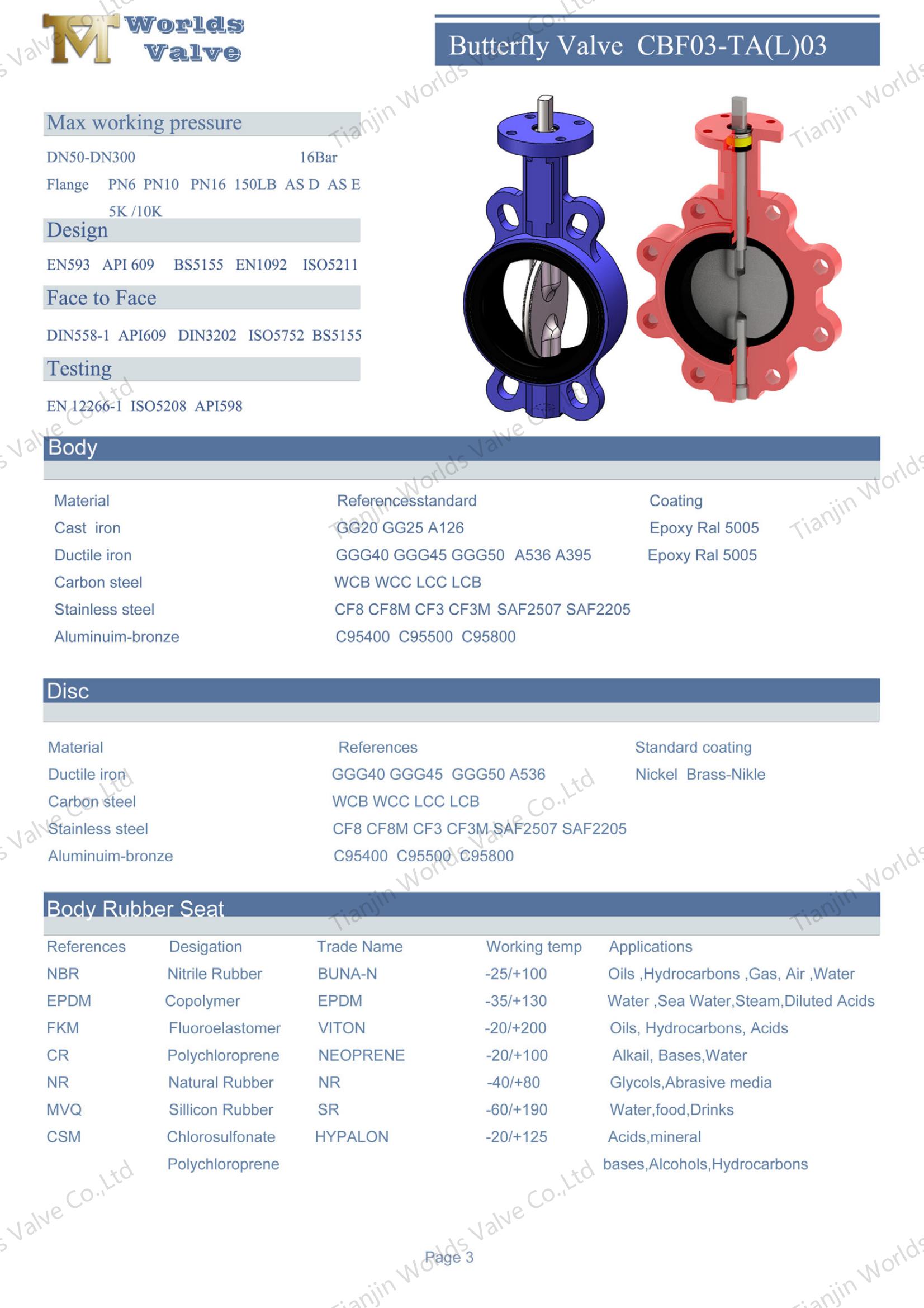

Parámetros técnicos:
Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | ||
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de gusano Eléctrico Neumático | |

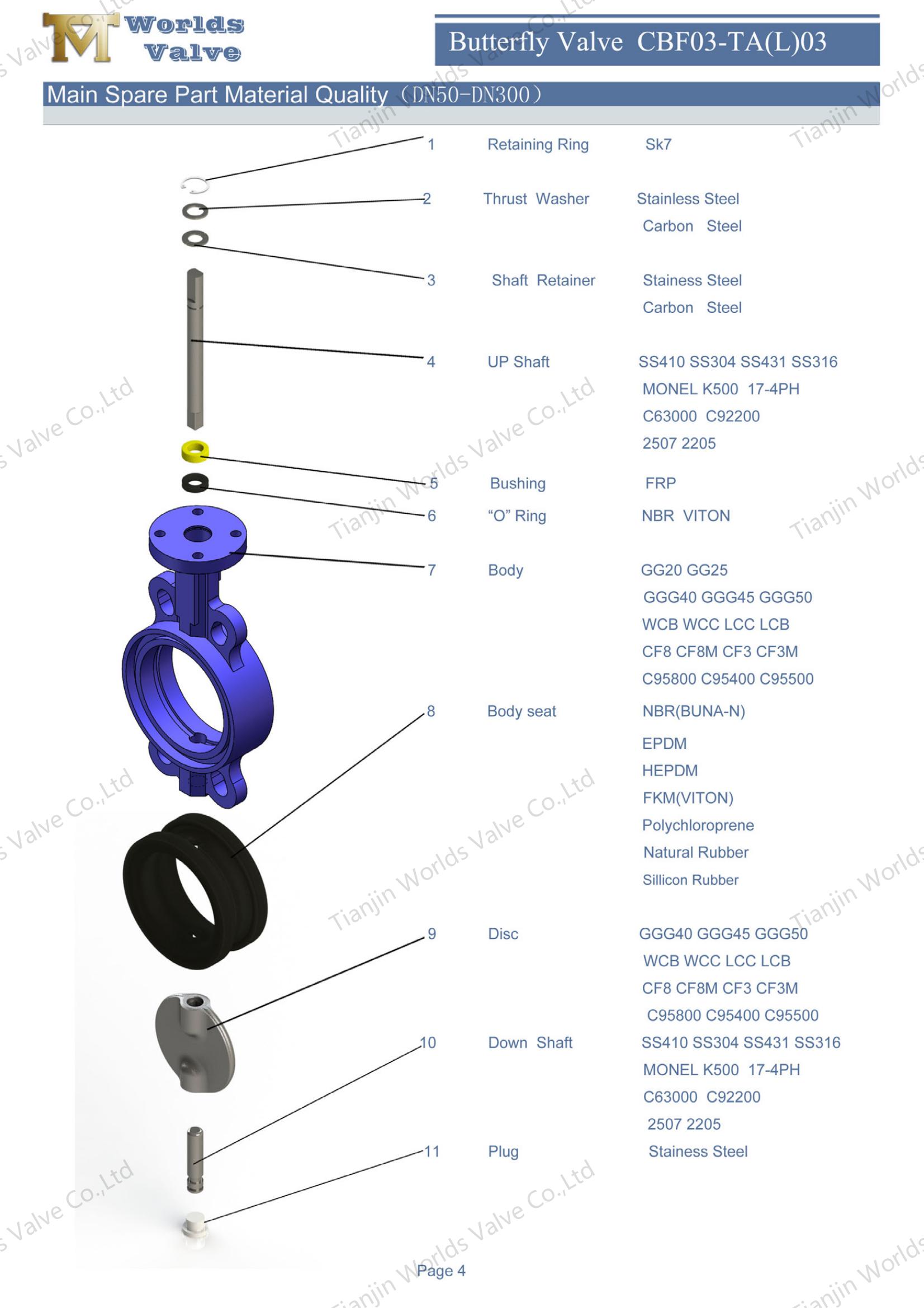

Material principal:
Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopreno Caucho natural hipalon |
Estándar ejecutivo:
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 Cl. 125lb y B16.5 Cl. 150 lb Como 2129 Tabla D&E BS 10 Tabla D&E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 y PN16 ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16 KS B 1511 / JIS B 2210 5K y 10K MSS SP44 Cl. 150 lb Awwa c207 SABS 1123 Tabla 1000/3 y Tabla 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida | ISO 5211 |
