Las válvulas de mariposa de la orina juegan un papel crucial en los sistemas de control de fluidos en las industrias, como el tratamiento del agua, el petróleo y el gas, el procesamiento de productos químicos y el HVAC. A diferencia de las válvulas de mariposa de oblea estándar o concéntricas, la válvula de mariposa de la orquería está diseñada de manera única para ofrecer flexibilidad de instalación superior, sellado confiable y la capacidad de manejar la presión bidireccional. Su estructura, que combina un cuerpo robusto de estilo lug, un disco de válvula preciso y un mecanismo de sellado efectivo, lo convierte en una solución ideal para tuberías donde el mantenimiento, la durabilidad y el rendimiento son primordiales. Comprender su estructura, principio de trabajo y características clave permite a los ingenieros y operadores elegir la válvula correcta para su sistema, asegurando una operación suave y eficiencia a largo plazo.
El Válvula de mariposa tiene una estructura bien definida que lo distingue de otros tipos de válvulas. Sus componentes están diseñados para funcionar juntos sin problemas, asegurando un control de flujo eficiente y un sellado seguro.

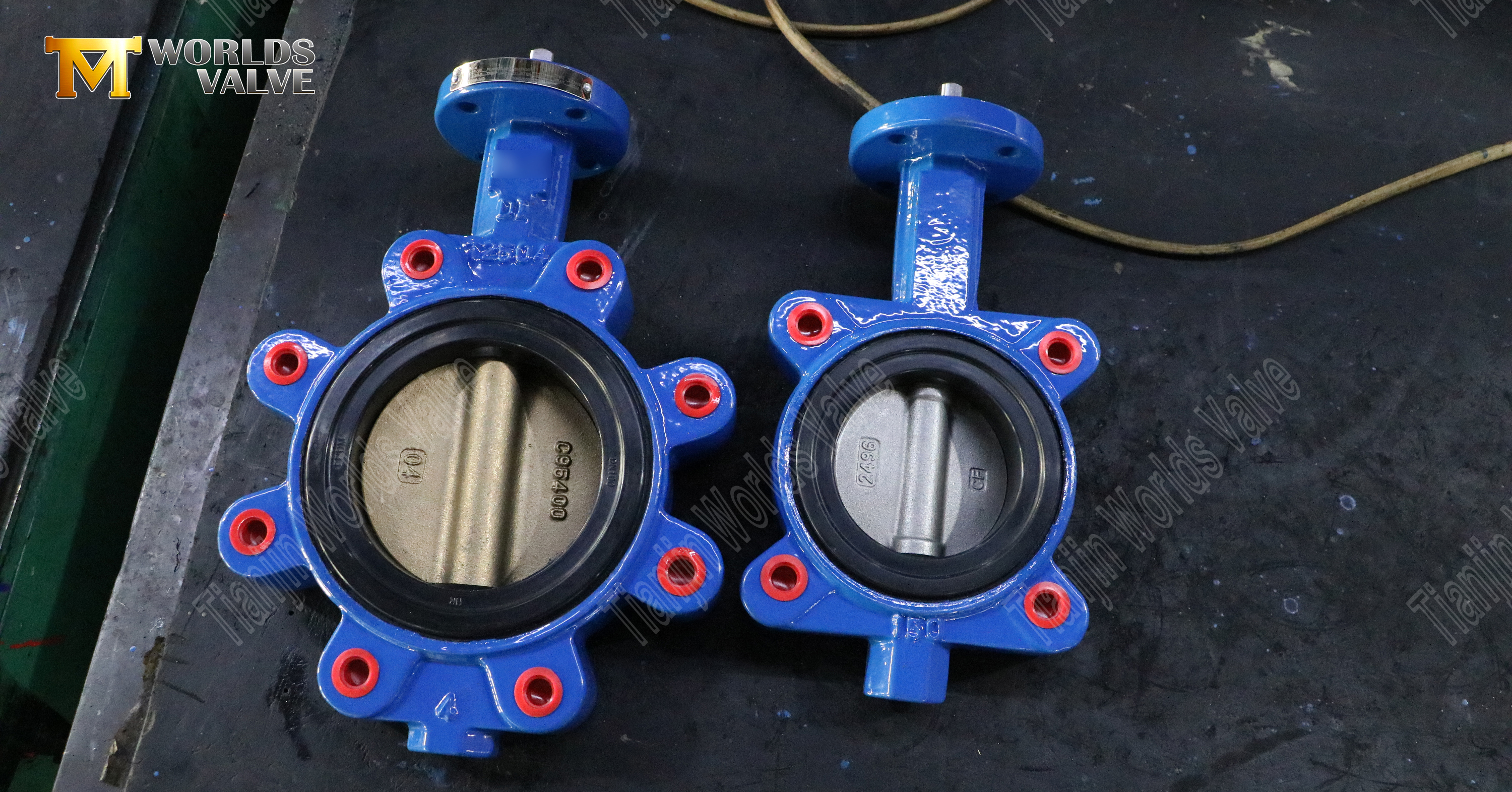

El cuerpo de una válvula de mariposa de LUG está hecha típicamente de acero inoxidable, hierro dúctil o acero de carbono, proporcionando resistencia y resistencia a la corrosión. El diseño de estilo LUG incorpora inserciones roscadas (orejetas) alrededor del cuerpo de la válvula, lo que permite que se atornillara directamente a las bridas de la tubería. A diferencia de las válvulas de estilo de oblea, que se intercalan entre bridas, la válvula de mariposa de la orega se puede instalar al final de una línea (servicio de extremo muerto) sin requerir soporte aguas abajo, lo que lo hace muy versátil para diseños de tuberías complejas.
El cuerpo puede estar recubierto o alineado con epoxi, caucho o PTFE para mejorar la resistencia química y evitar la corrosión, particularmente en fluidos agresivos o de alta temperatura. La forma compacta y el peso relativamente ligero de la válvula hacen que sea más fácil manejar durante la instalación y reducir el estrés en los sistemas de tuberías.
El disco de la válvula es el elemento clave de control de flujo. Típicamente hecho de acero inoxidable, bronce de aluminio o hierro dúctil recubierto, el disco tiene una precisión diseñada para la durabilidad y el funcionamiento suave. Los tratamientos superficiales, como la electropulencia o el recubrimiento duro, mejoran la resistencia al desgaste y reducen la fricción durante la apertura y el cierre.
El disco está montado en un tallo que le permite girar 90 °, regulando el flujo de completamente abierto a completamente cerrado. El disco puede ser concéntrico (centrado en el cuerpo de la válvula) o excéntrico (compensación de la línea central), lo que afecta las características de flujo y el rendimiento de sellado. Los diseños excéntricos, como el desplazamiento doble o triple, reducen el desgaste en el sello y permiten un cierre más estricto, incluso en condiciones de alta presión.
El asiento de la válvula proporciona la superficie de sellado contra la cual se cierra el disco. Los materiales para el asiento varían según la aplicación y el tipo de fluido, incluidos EPDM, PTFE, NBR o metal para fluidos a alta temperatura o abrasivos.
La válvula de mariposa LUG puede ofrecer sellado bidireccional, lo que significa que puede detener efectivamente el flujo desde cualquier dirección. Esta característica es particularmente importante en las tuberías que pueden experimentar la presión de las fuentes aguas arriba y aguas abajo. El diseño adecuado del asiento garantiza una fuga mínima, un par bajo de operación y una larga vida útil.
La válvula se puede operar manualmente con una palanca o engranaje, o automatizarse utilizando actuadores neumáticos o eléctricos. Las palancas manuales son comunes en válvulas de diámetro pequeño, mientras que los operadores de engranajes se usan para válvulas más grandes que requieren un par más alto. Los actuadores neumáticos y eléctricos permiten el control remoto, la integración en sistemas automatizados y una regulación precisa del flujo. Los sistemas de actuación también pueden incluir indicadores de posición o interruptores de límite, proporcionando a los operadores comentarios claros sobre el estado de la válvula.
El Válvula de mariposa Funciona rotando su disco 90 grados alrededor del eje del tallo, proporcionando un método simple pero altamente efectivo para controlar el flujo de fluido. Cuando el disco se alinea paralelo al flujo, la válvula está completamente abierta, lo que permite que los fluidos pasen con resistencia y caída de presión mínima. Por el contrario, cuando el disco es perpendicular al flujo, presiona firmemente contra el asiento, deteniendo completamente el paso de fluido. Esta operación de cuarto de vuelta hace que las válvulas de mariposa de la orquería funcionen rápidamente, lo cual es particularmente ventajoso en situaciones que requieren cierre de emergencia o respuesta rápida en los sistemas de control automatizados.
Una característica definitoria de la válvula de mariposa de LUG es su capacidad para manejar la presión bidireccional. A diferencia de las válvulas de estilo de la oblea que dependen de la presión aguas arriba para mantener el sellado, las válvulas de orina pueden mantener la presión de las direcciones aguas arriba y aguas abajo. Esta capacidad evita el flujo de retroceso y permite que la válvula se instale en secciones sin salida de tuberías o en situaciones que requieren un aislamiento del sistema parcial. El disco presiona uniformemente contra el asiento de la válvula, creando un sello apretado y a prueba de fugas incluso en condiciones de alta presión. Esta confiabilidad hace que las válvulas de mariposa de la orina sean adecuadas para aplicaciones críticas en el tratamiento de agua, el procesamiento de productos químicos y las tuberías de petróleo y gas.
Las válvulas de mariposa de la orquería vienen en diferentes configuraciones internas que afectan su operación y rendimiento:
Válvulas de línea central (concéntrica): En este diseño, el disco está centrado dentro del cuerpo de la válvula. Las válvulas de la línea central son sencillas y confiables, lo que las hace adecuadas para aplicaciones de baja presión. Sin embargo, debido a que el disco contacta constantemente con el asiento durante la operación, el asiento puede experimentar un mayor desgaste con el tiempo.
Válvulas excéntricas (desplazamiento doble o triple): En diseños excéntricos, el disco se compensa desde la línea central del cuerpo de la válvula. Este desplazamiento reduce la fricción entre el disco y el asiento durante la apertura y el cierre, minimizando los requisitos de torque y el desgaste. Los diseños de doble y triple compensación mejoran el rendimiento del sellado, mejoran la longevidad y son ideales para sistemas de alta presión o de gran diámetro. Estos diseños aseguran un cierre estricto con fugas mínimas al tiempo que proporcionan una operación más suave.
Este principio de funcionamiento permite que las válvulas de mariposa de la orina logren una operación rápida, eficiente y confiable, lo que las hace muy adecuadas para sistemas industriales manuales y automatizados.
Varias características hacen que la válvula de mariposa de la orega sea una opción preferida en múltiples industrias:
Capacidad para resistir la presión bidireccional: La válvula puede manejar la presión de las direcciones aguas arriba y aguas abajo, asegurando un funcionamiento seguro y confiable en tuberías donde se producen fluctuaciones de presión. Esta característica es esencial para el servicio sin salida y los escenarios de aislamiento.
Fácil instalación y mantenimiento: Las orezas roscadas permiten la instalación sin perturbar la tubería aguas abajo, habilitando el mantenimiento o la eliminación de la válvula sin cerrar todo el sistema. El diseño compacto y liviano facilita aún más el manejo, el transporte y la instalación en espacios confinados.
Construcción compacta y liviana: El cuerpo de estilo LUG reduce el tamaño y el peso de la válvula en comparación con otros tipos de válvulas de clasificaciones de presión equivalentes. Esto minimiza el estrés en las tuberías, simplifica la integración y permite su uso en espacios estrechos donde otras válvulas pueden no ser prácticas.
Rendimiento de sellado superior: Los materiales seleccionados adecuadamente, los diseños avanzados de los asientos y las configuraciones excéntricas proporcionan una excelente capacidad de cierre y confiabilidad a largo plazo. Los recubrimientos especializados y los materiales de los asientos mejoran la resistencia a la corrosión química, los cambios de temperatura y la abrasión, extendiendo la vida útil incluso en entornos industriales duros.
Opciones de actuación versátiles: Las válvulas de mariposa de orquería se pueden operar manualmente con palancas manuales o automatizadas con actuadores neumáticos o eléctricos. Esta versatilidad permite la integración en diversos sistemas de control, apoyando aplicaciones en el tratamiento de agua, manejo de aguas residuales, tuberías de petróleo y gas, procesamiento químico y generación de energía.
En general, la combinación de operación eficiente de cuartos de cambio, sellado bidireccional, actuación versátil y construcción duradera hace que las válvulas de mariposa de la orina sean una solución altamente efectiva y confiable para los modernos sistemas de tuberías industriales. Proporcionan la flexibilidad, la confiabilidad y la seguridad requeridas para exigir condiciones operativas al tiempo que minimizan los desafíos de mantenimiento y el tiempo de inactividad.
El Válvula de mariposa es una opción altamente confiable y versátil para los sistemas de control de flujo industrial, que combina durabilidad, facilidad de instalación y operación eficiente. Su cuerpo de estilo LUG, disco de ingeniería de precisión y asiento de alto rendimiento aseguran un excelente sellado y un rendimiento a largo plazo, mientras que la rotación del disco de cuartos de cambio permite la apertura y el cierre rápido. El sellado único o bidireccional proporciona seguridad en condiciones de presión variable, y su diseño compacto y liviano hace que el mantenimiento sea sencillo. Las ventajas clave, como la actuación flexible y la construcción robusta, hacen que la válvula de mariposa de la orega sea ideal para aplicaciones de agua, petróleo, gas y químicos. Para ingenieros y operadores que buscan válvulas de alta calidad que brindan eficiencia, confiabilidad y tiempo de inactividad reducido, Tianjin Worlds Valve Co., Ltd. Ofrece información detallada del producto, orientación técnica y soporte directo. Contactar con ellos garantiza el acceso a asesoramiento profesional y soluciones de válvulas de mariposa de orarios premium para todas las necesidades industriales.
