Oblea vs. Lug vs. Válvulas de mariposa de doble brida: cómo elegir el tipo correcto

#	Tabla de contenido
1.	Válvulas de mariposa tipo oblea
2.	Válvulas de mariposa tipo orquestal
3.	Válvulas de mariposa de doble brida
4.	Cómo elegir: 5 factores críticos
5.	Estudio de caso: Selección de válvulas para una expansión de planta química
6.	FAqs
7.	¿Por qué asociarse con Tianjin Worlds Valve?
8.	Llamado a la acción
9.	Contáctenos

Válvulas de mariposa son indispensables para el control de líquidos en industrias que van desde el tratamiento del agua hasta el procesamiento químico. Sin embargo, la selección del tipo de válvula correcta (WAFER, LUG o BODER) puede afectar significativamente el rendimiento del sistema, los costos de instalación y la eficiencia de mantenimiento. En esta guía, desglosamos las diferencias, las aplicaciones y los criterios de selección para cada tipo, lo que lo permite tomar decisiones informadas adaptadas a las necesidades de su proyecto.

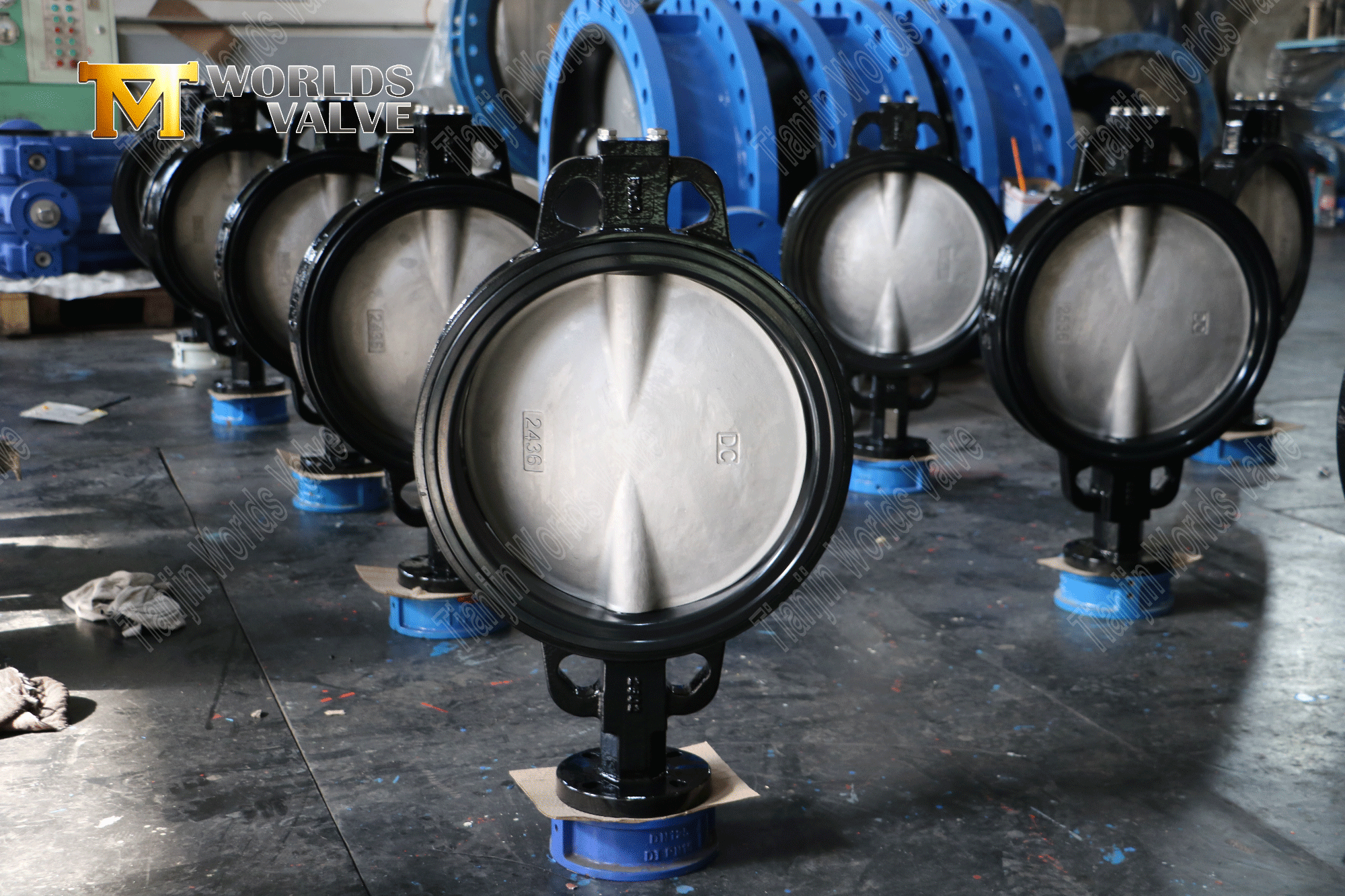

1. Válvulas de mariposa tipo oblea

Diseño y funcionalidad

• Estructura: A válvula de obleas está diseñado para encajar cómodamente entre dos bridas de tubería, aseguradas por pernos que pasan a través de todo el conjunto.

• Peso y costo: Ligero y económico debido al uso mínimo de material.

• Instalación: Requiere alineación con ambas bridas, pero carece de inserciones roscadas.

Pros

• Ahorrar espacio: Ideal para sistemas compactos con espacio limitado.

• Rentable: 20-30% más barato que las válvulas de LUG o doble flota.

• Instalación rápida: No hay necesidad de emparejarse los agujeros de los pernos en las tuberías.

Contras

• No hay aislamiento de tuberías: No se puede aislar secciones de la tubería para el mantenimiento.

• Limitaciones de presión: Típicamente clasificado para presiones más bajas (hasta la clase 150).

Mejor para

• Sistemas HVAC.

• Plantas de tratamiento de agua con medios no corrosivos.

• Procesos químicos de baja presión.

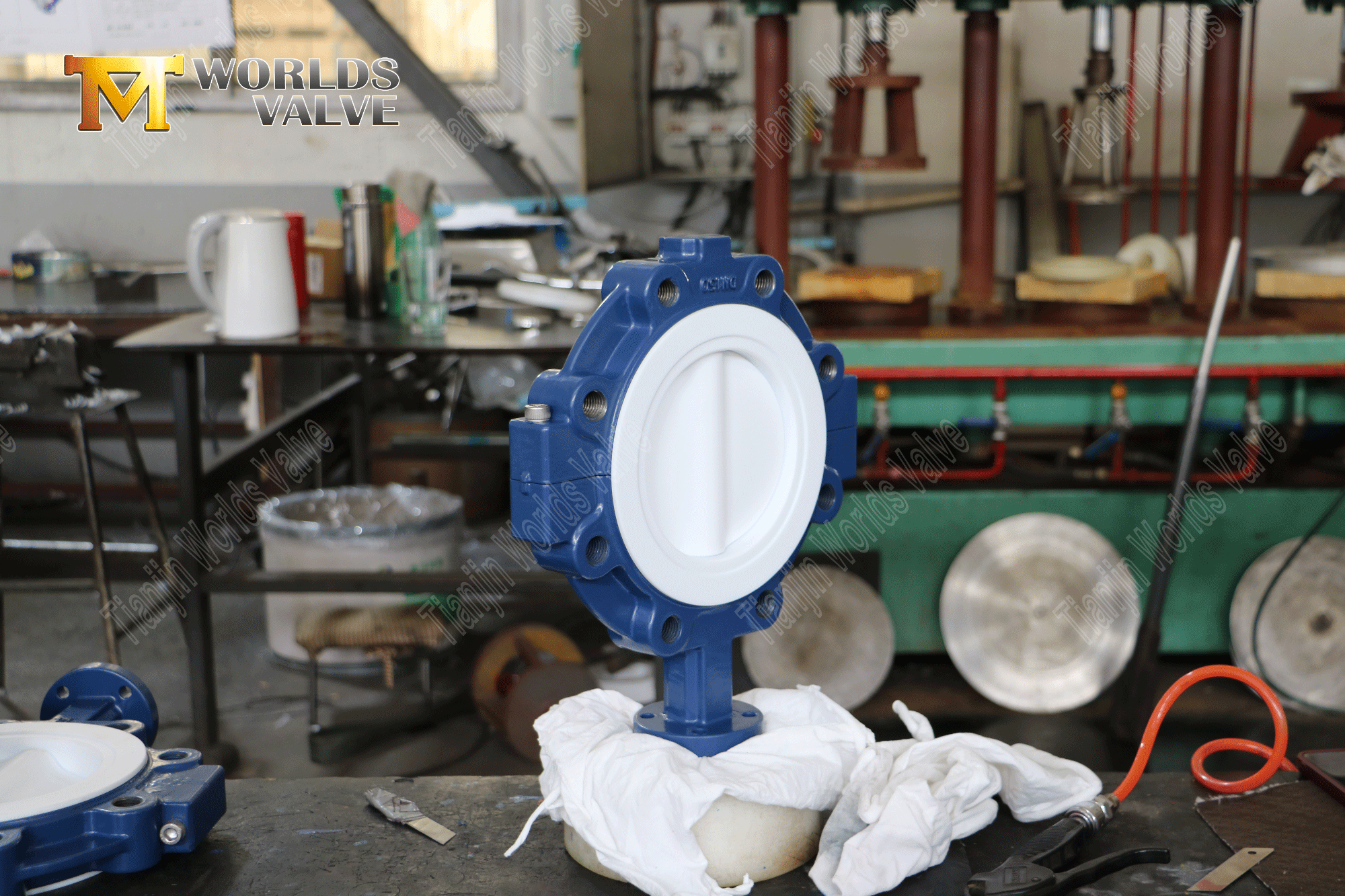

2. Válvulas de mariposa tipo orquestal

Diseño y funcionalidad

• Estructura: Cuenta con insertos roscados (orejetas) en ambos lados, lo que permite que la válvula se atornene directamente a cada brida de forma independiente.

• Peso y costo: Más pesado y 15–20% más caro que las válvulas de obleas.

Pros

• Aislamiento de la tubería: Habilita el aislamiento de la sección sin desmontar toda la tubería.

• Versatilidad: Adecuado para sistemas que requieren mantenimiento frecuente.

• Mayor tolerancia a la presión: Clasificado para hasta la Clase 300.

Contras

• Instalación compleja: Requiere una alineación precisa de los agujeros de los pernos.

• Diseño más voluminoso: No es ideal para espacios ajustados.

Mejor para

• Sistemas de protección contra incendios.

• Tuberías industriales que requieren mantenimiento periódico.

• Aplicaciones de petróleo y gas de presión moderada.

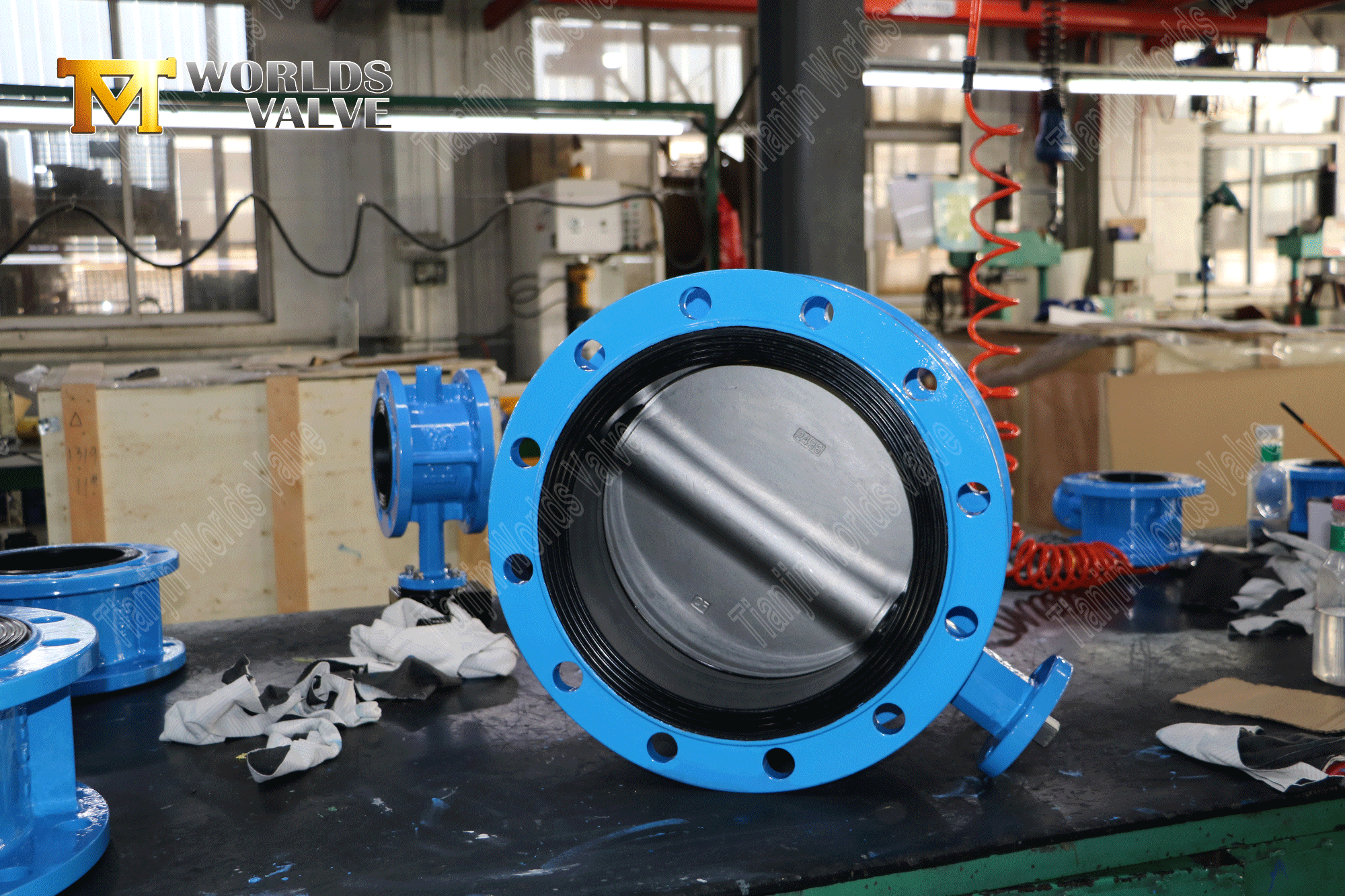

3. Válvulas de mariposa de doble brida

Diseño y funcionalidad

• Estructura: Integra bridas en ambos extremos, soldadas o atornilladas al cuerpo de la válvula.

• Peso y costo: Más pesado y más caro (30–50% más costoso que las válvulas de la oreza).

Pros

• Sellado robusto: Diseño de doble volar Asegura el rendimiento a prueba de fugas en sistemas de alta presión.

• Capacidad de alta presión: Clasificado para hasta la Clase 600.

• Durabilidad: Ideal para medios abrasivos o corrosivos.

Contras

• Instalación compleja: Requiere soldadura o atornillado especializado.

• Requisitos de espacio: No es adecuado para configuraciones compactas.

Mejor para

• Tericeras de petróleo y gas de alta presión.

• Plantas químicas que manejan fluidos corrosivos.

• Sistemas de vapor de generación de energía.

4.Cómo elegir: 5 factores críticos

• Presión del sistema

Baja presión (≤150 psi): válvulas de obleas.

Presión moderada (150–300 psi): válvulas de orina.

Alta presión (más de 300 psi): válvulas de doble brida.

• Necesidades de mantenimiento

Mantenimiento frecuente: válvulas de bendición o doble brida (para aislamiento).

Mantenimiento mínimo: válvulas de obleas.

• Restricciones de espacio

Espacios apretados: válvulas de obleas.

Amplio espacio: válvulas de bendición o bendición doble.

• Tipo de medios

Medios corrosivos/abrasivos: válvulas de doble brida con revestimiento PTFE.

Medios no corrosivos: obleas o válvulas de orina.

• Presupuesto

Proyectos sensibles a los costos: válvulas de obleas.

Inversión a largo plazo: válvulas de bendición o doble.

5.Estudio de caso: Selección de válvulas para una expansión de planta química

Una planta química en Alemania necesitaba válvulas para una nueva tubería de ácido sulfúrico (clase 300, 200 ° C). Después de evaluar:

• Válvulas de obleas: Rechazado debido a limitaciones de presión.

• Válvulas de orina: Considerado pero carecía de resistencia a la corrosión.

• Válvulas de doble brida con forro PTFE: Elegido para su calificación de clase 300, capacidad de aislamiento y resistencia química.

• Resultado: Cero fugas y un 40% de menor costo de mantenimiento durante 2 años.

6.Preguntas frecuentes

P1: ¿Pueden las válvulas de la oblea manejar vapor?

A: Solo vapor de baja presión (≤150 psi). Para vapor de alta presión, use válvulas de doble brida.

Q2: ¿Son las válvulas de lug adecuadas para sistemas de agua potable?

A: Sí, especialmente con los asientos EPDM compatibles con la FDA.

P3: ¿Cómo aseguro la compatibilidad de la brida?

A: Haga coincidir los estándares de brida entre la válvula y la tubería.

7.¿Por qué asociarse con Tianjin Worlds Valve?

• Experiencia en servicios OEM/ODM

Como una fábrica de válvulas de mariposa forrada de PTFE de confianza, ofrecemos soluciones personalizadas adaptadas a sus requisitos específicos. Desde el diseño hasta la entrega, aseguramos la ejecución perfecta.

• Alcance global con apoyo local

Con presencia en más de 50 países, brindamos entrega oportuna y atención al cliente dedicada en todo el mundo.

• Fijación de precios competitivos

Nuestros eficientes procesos de fabricación y economías de escala nos permiten ofrecer válvulas de alta calidad a precios competitivos.

• Servicio postventa integral

Tenemos un equipo técnico profesional que proporciona soporte técnico, orientación de instalación y servicios de mantenimiento.

8.Llamado a la acción

¿Aún no estoy seguro de qué tipo de válvula se adapta a su proyecto? ¡Consulte a nuestros ingenieros para obtener asesoramiento personalizado!
