CBF02-TA04
OEM|ODM
| Cantidad: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. se destaca como un principal proveedor de válvulas de mariposa en la industria. Uno de nuestros productos Star es la válvula de mariposa SS Disc Wafer con palanca manual. El uso del disco de acero inoxidable proporciona un rendimiento largo y duradero. Para aquellos que buscan una solución más espacio: ahorro, nuestra válvula de mariposa de la oblea es la opción perfecta. Su diseño compacto permite una fácil instalación entre bridas, reduciendo la huella general del sistema de tuberías sin sacrificar la funcionalidad.
Capazos ajustados 100% bidireccionales.
Instalación sin restricción en la dirección del flujo.
Peso reducido y dimensiones generales.
Pérdida de baja presión y costos de energía reducidos.
Valores altos de KV / CV.
Fácil de limpiar y desinfectar para sistemas de agua potables, etc.
Auto limpieza (no quedará residuos atrapados).
Buena resistencia a la corrosión.

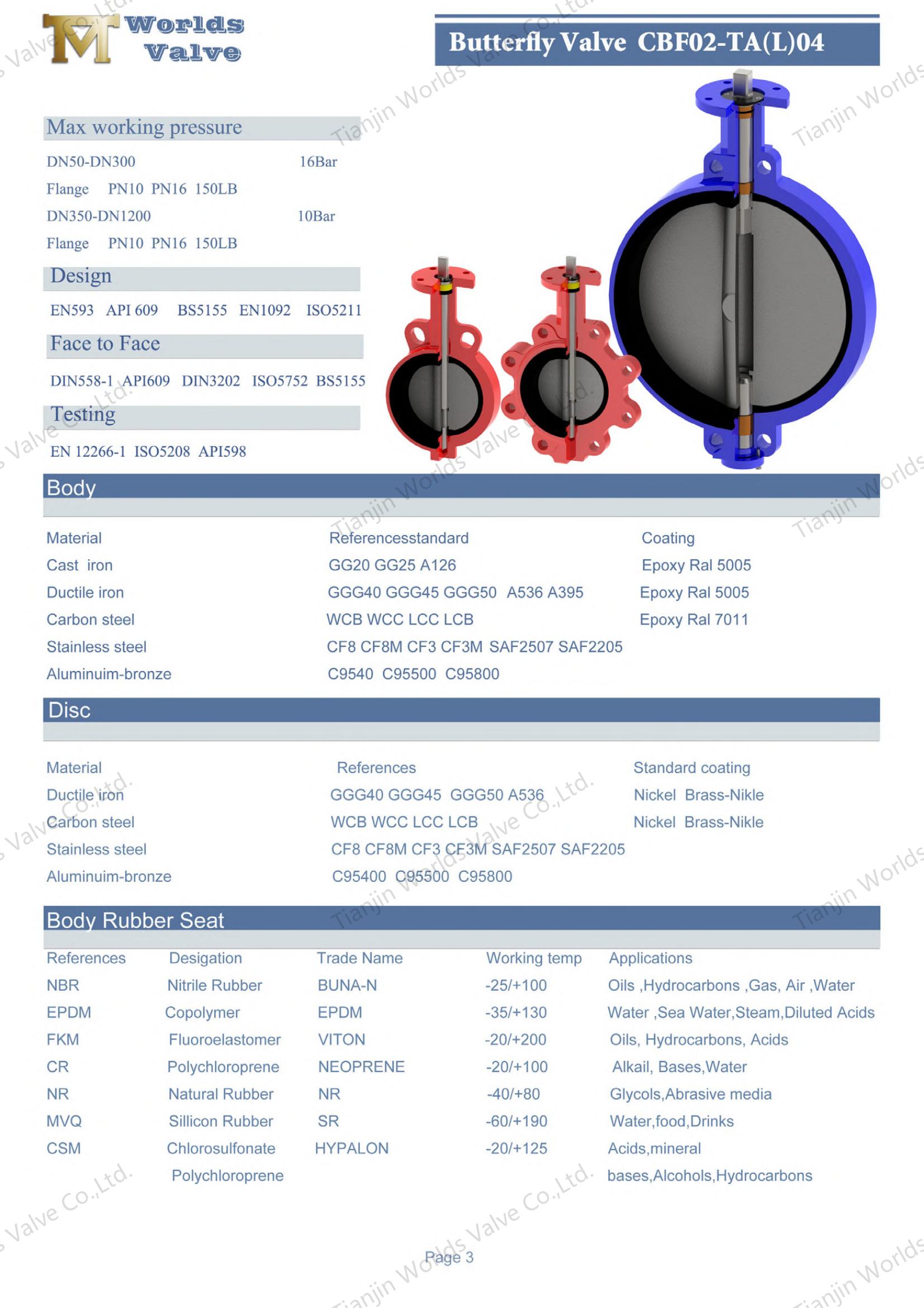

Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | ||
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |

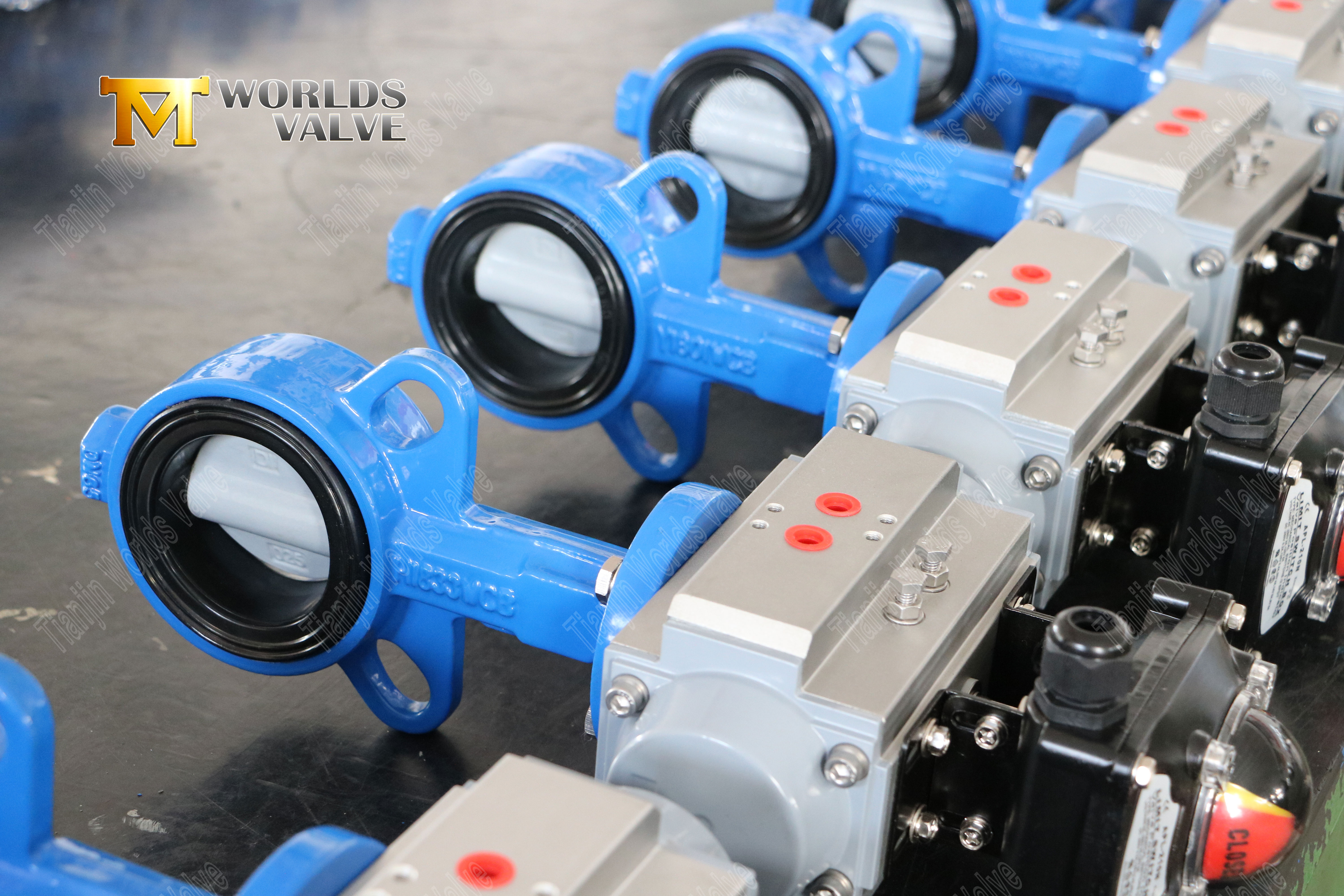

Conduciendo método | Palanca de manos Engranaje de gusano Eléctrico Neumático | |

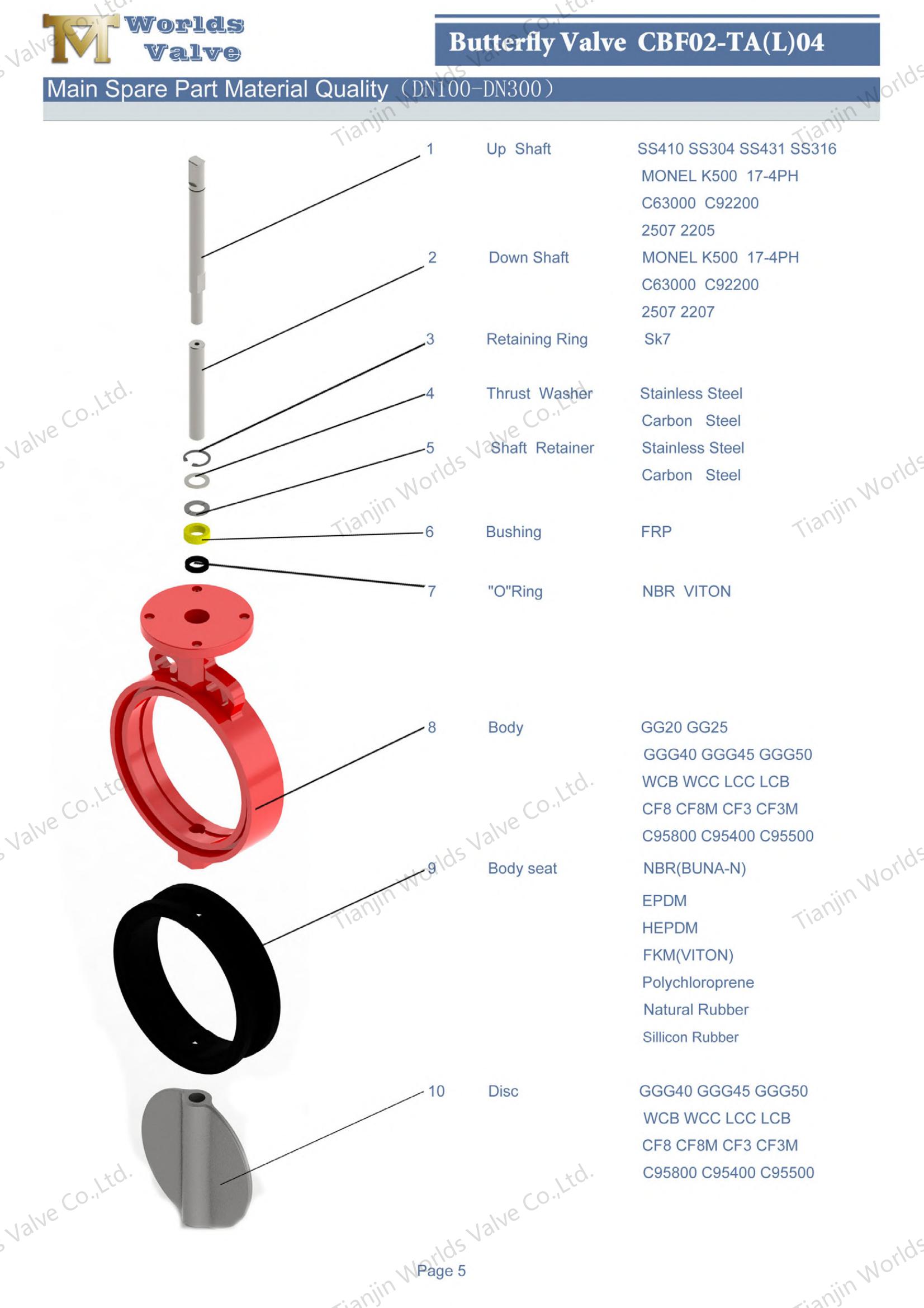

Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Fkm Ptfe Hepdm Neopreno Caucho natural hipalon |
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 Cl. 125 lb y b16.5 cl. 150 lb Como 2129 Tabla D&E BS 10 Tabla D&E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 y PN16 ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16 KS B 1511 / JIS B 2210 5K y 10K MSS SP44 Cl. 150 lb Awwa c207 SABS 1123 Tabla 1000/3 y Tabla 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida | ISO 5211 (según las necesidades del cliente) |

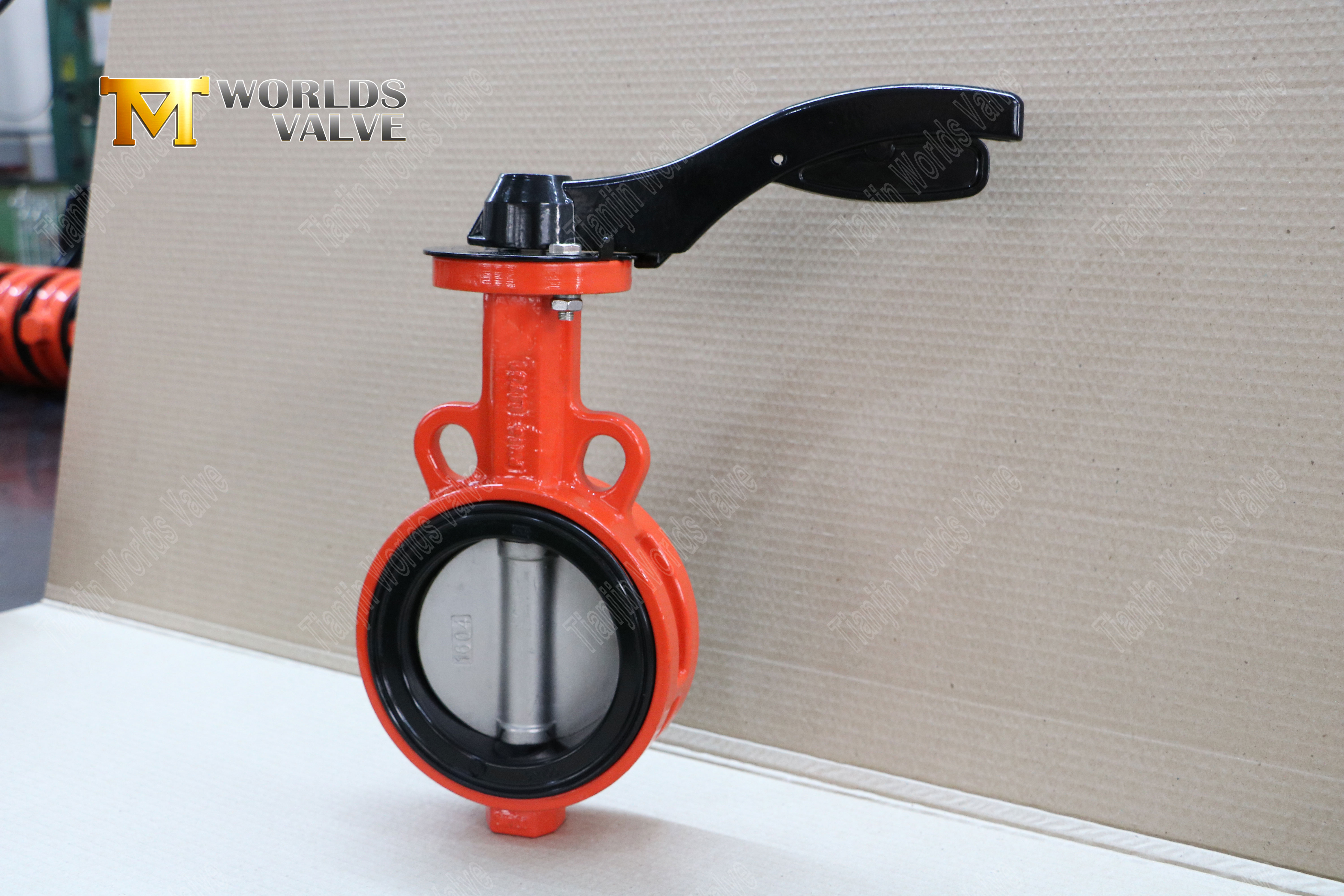

La válvula de mariposa de la oblea de disco SS con palanca manual ofrece una operación conveniente. Proporcionando una forma intuitiva y eficiente de controlar el flujo de fluidos. Ya sea para procesos industriales pequeños a escala o sistemas de plomería residencial, nuestras válvulas de mariposa, incluidas aquellas con palancas manuales, están diseñadas para funcionar sin problemas. Los clientes pueden confiar en nosotros para las válvulas de mariposa de primera categoría que combinan confiabilidad, rendimiento y operación amigable para el usuario.
