Válvula de compuerta con asiento elástico JIS 10K / BS5163 – Volante

Descripción general del producto

Una válvula de compuerta con asiento elástico es una válvula de movimiento lineal que utiliza una cuña revestida de caucho para crear un sello hermético contra el cuerpo de la válvula. A diferencia de las válvulas de compuerta con asiento metálico que dependen del contacto metal con metal, el diseño del asiento resistente compensa los desechos e imperfecciones menores en el flujo, lo que garantiza un cierre confiable incluso en servicios exigentes de agua y aguas residuales.

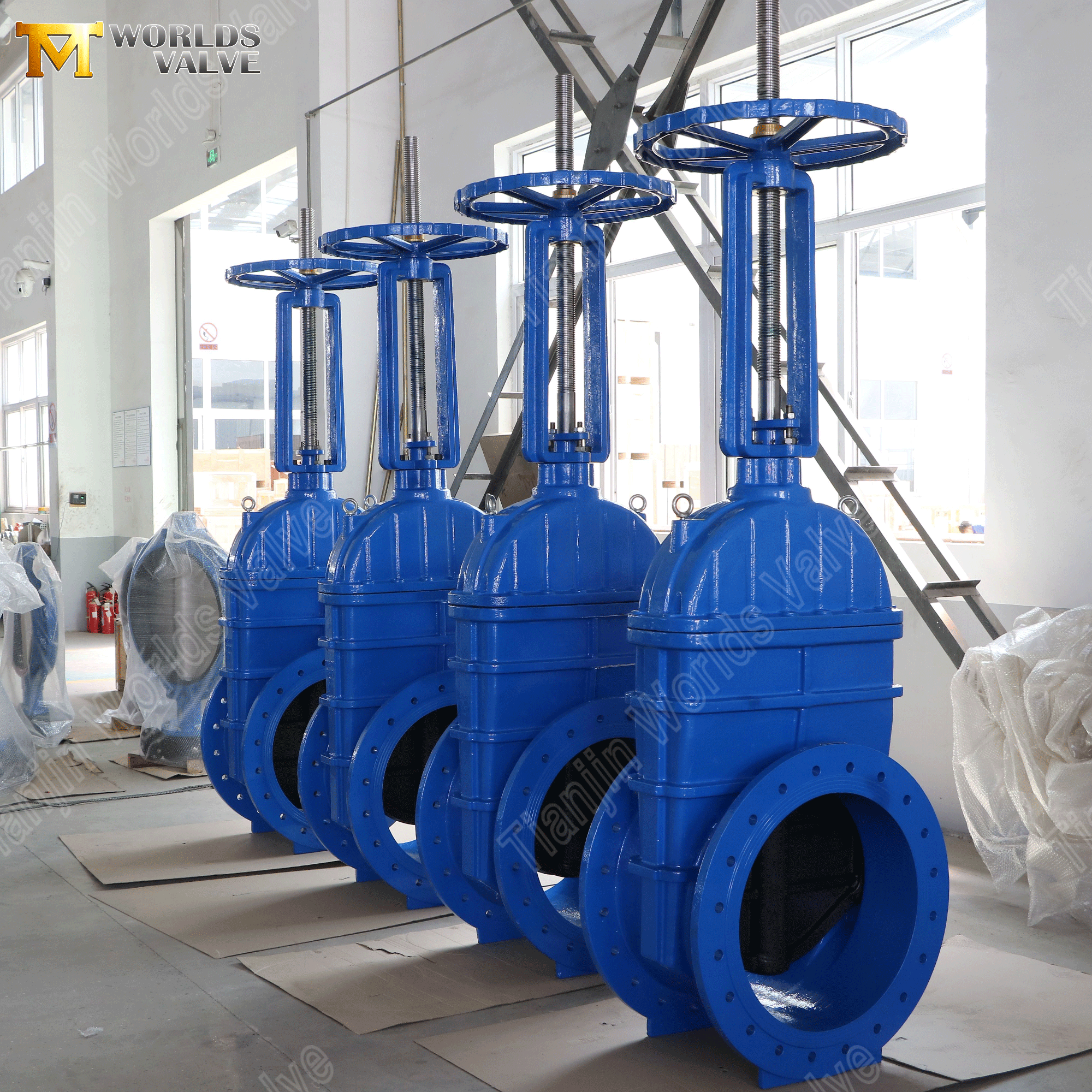

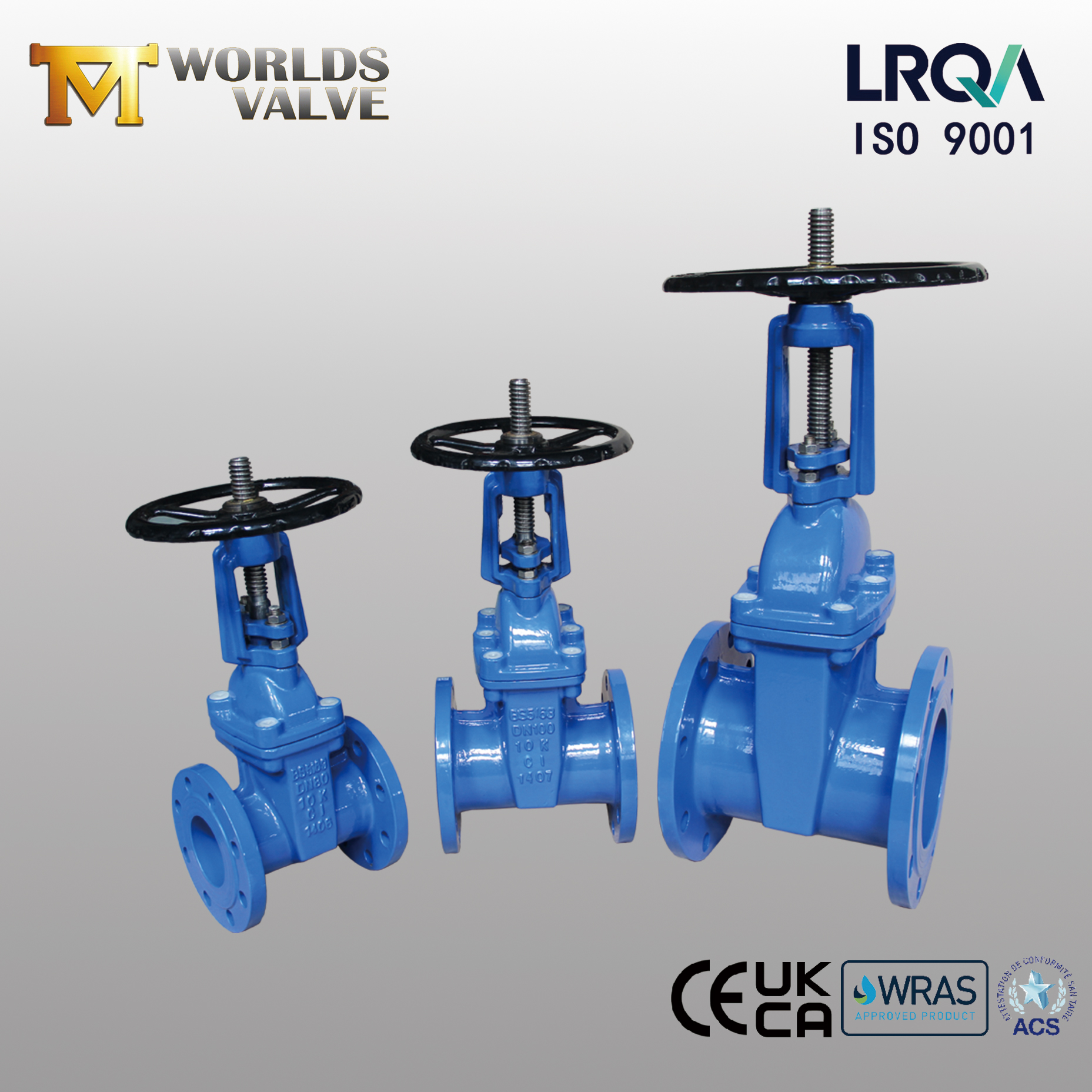

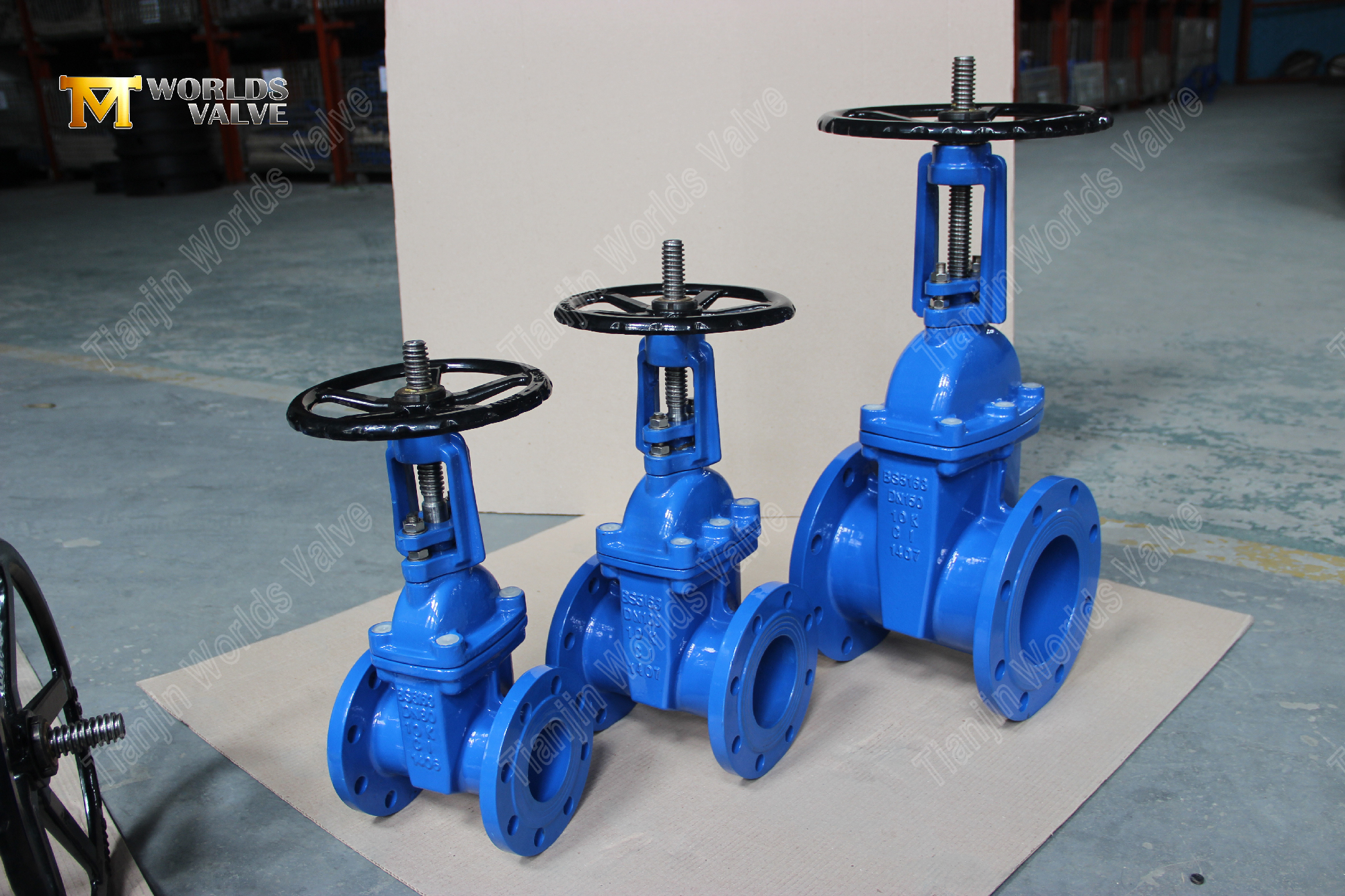

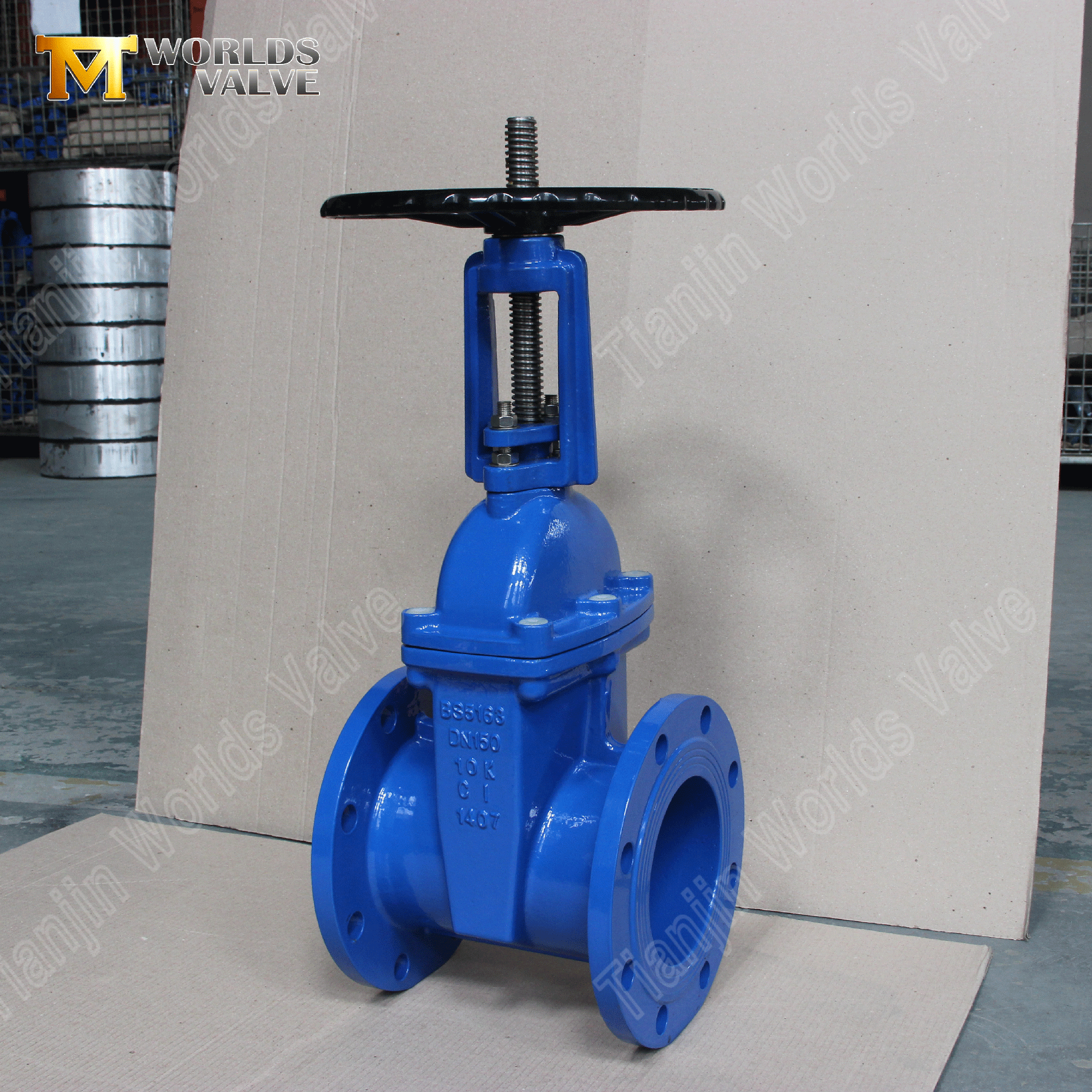

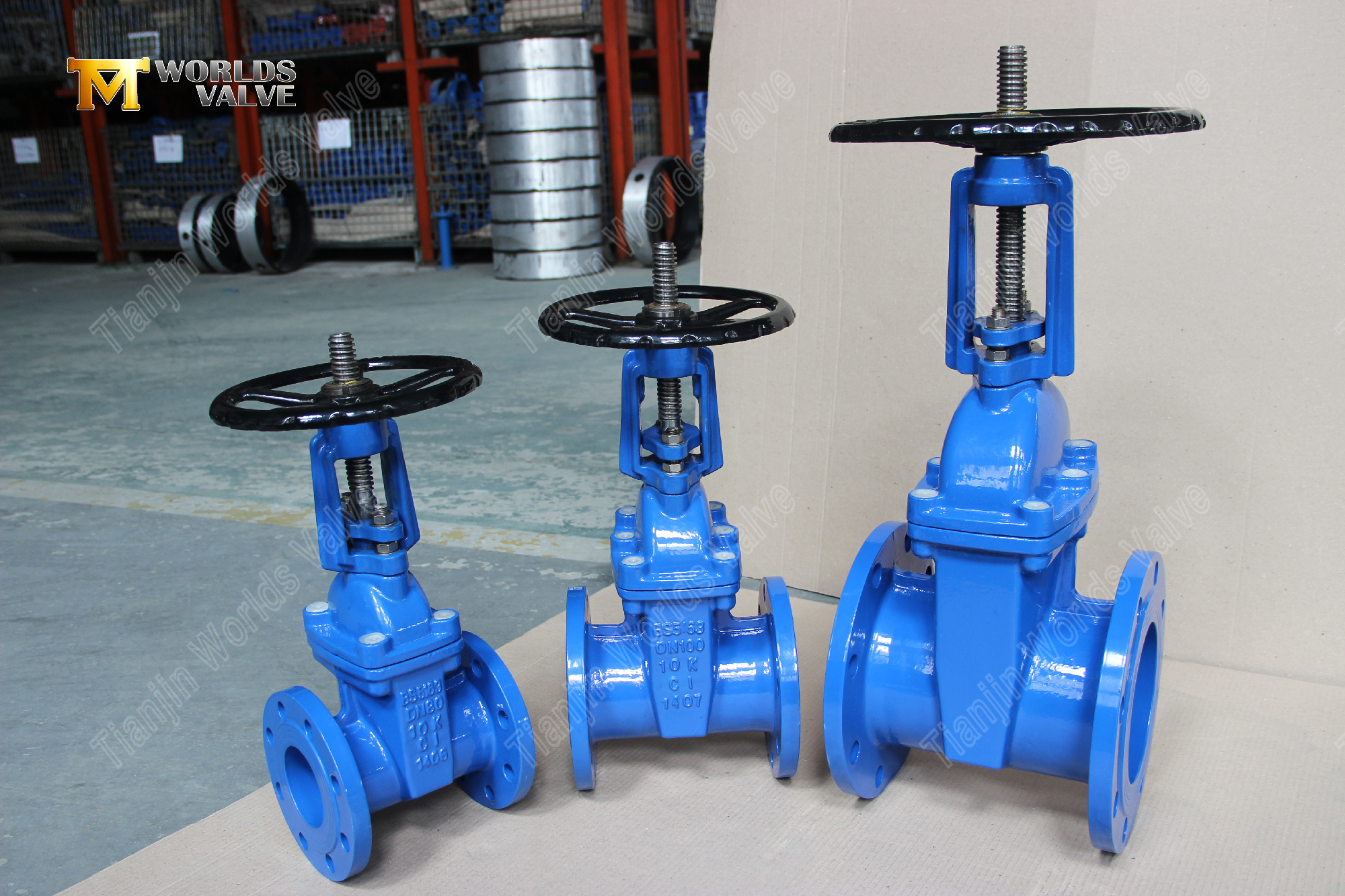

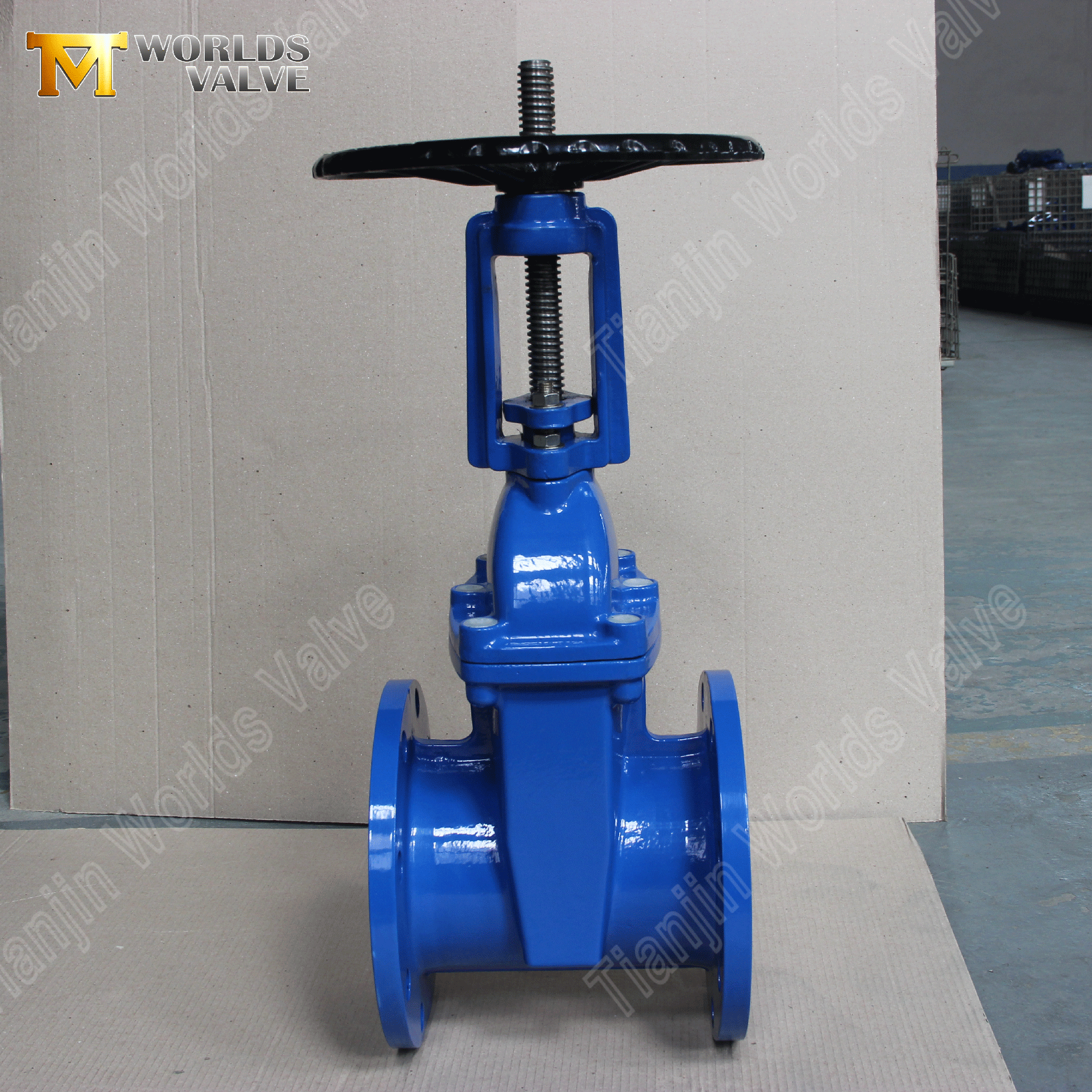

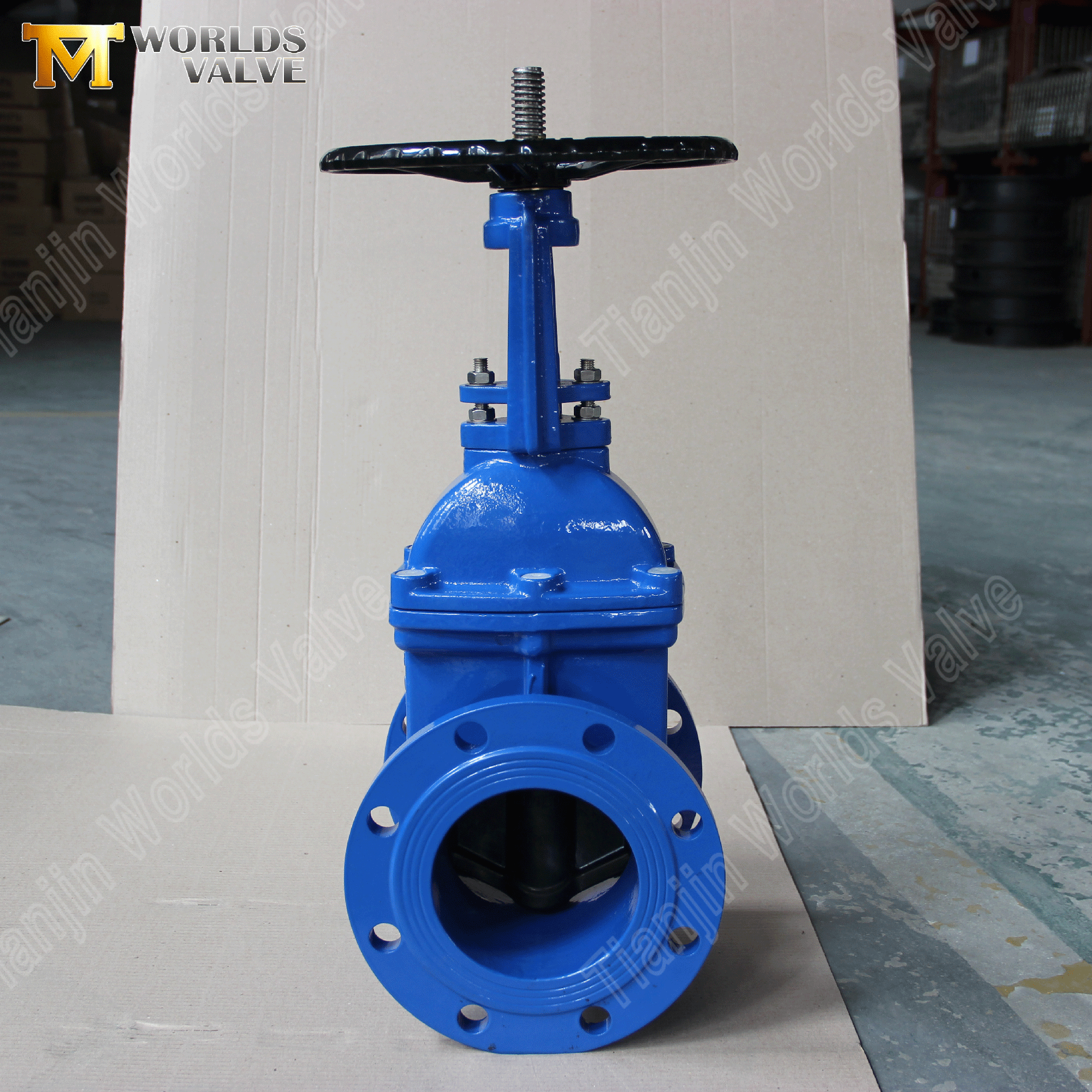

Este modelo es una válvula de compuerta de vástago ascendente (OS&Y): el vástago sube y baja con la cuña, lo que proporciona una indicación visual clara de la posición de la válvula. Cuando el vástago está completamente elevado, la válvula está abierta; cuando está completamente bajada, la válvula se cierra. Esto lo hace ideal para aplicaciones donde los operadores necesitan confirmar el estado de la válvula de un vistazo, como en plantas de tratamiento de agua, estaciones de bombeo y sistemas de protección contra incendios.

La válvula se fabrica según los estándares JIS 10K y BS5163, lo que garantiza la compatibilidad con los sistemas de tuberías japoneses y británicos. Cuenta con un cuerpo CI (hierro gris) y operación con volante para un control manual confiable. El asiento resistente de EPDM está completamente vulcanizado (curado) sobre la cuña, lo que proporciona una unión permanente y sin fugas que resiste el desplazamiento bajo altas velocidades de flujo.

Como fabricante directo de OEM/ODM con más de 19 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. ofrece válvulas de compuerta de asiento elástico totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y métodos de operación), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificado por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

Válvula de compuerta con asiento resistente OS&Y | Cuerpo de CI | JIS 10K / BS5163 | Volante

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

RGV02-TF01 - Información detallada del producto

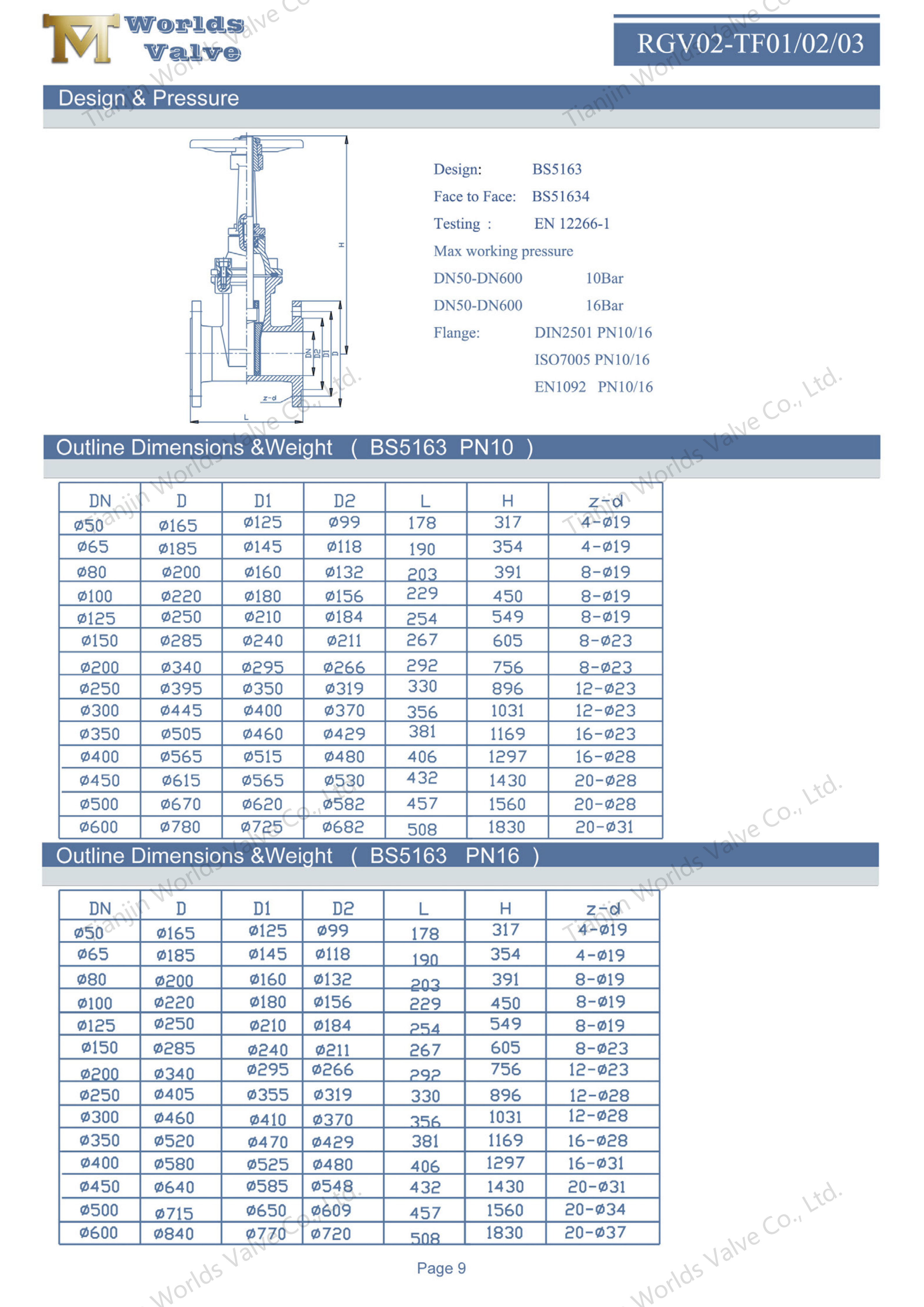

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

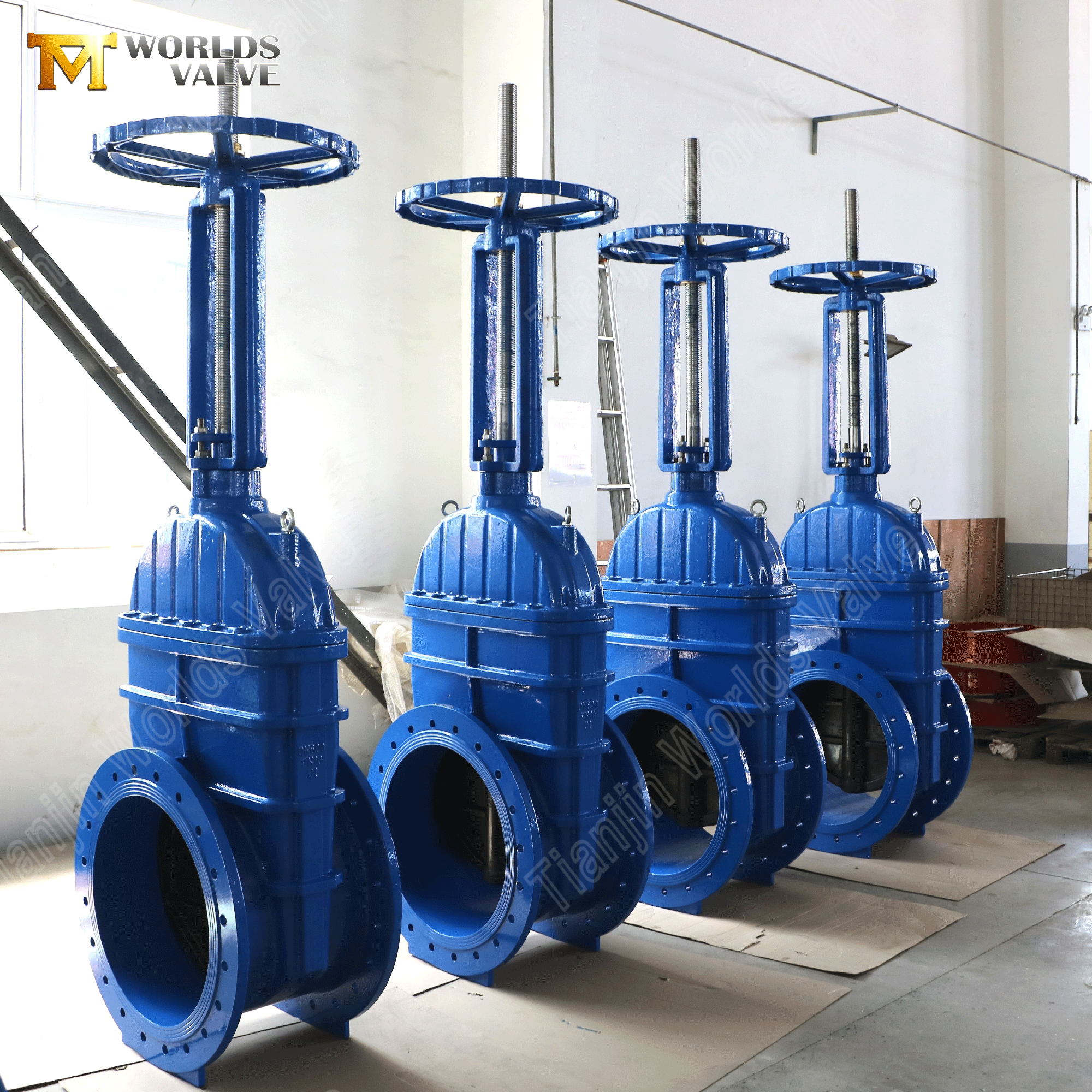

1. Diseño de vástago ascendente (OS&Y): indicación visual de posición

• Indicador de posición claro : el vástago ascendente proporciona confirmación visual inmediata del estado de la válvula: el vástago hacia arriba significa abierto, el vástago hacia abajo significa cerrado. Sin conjeturas ni operaciones accidentales.

• Adecuado para instalación subterránea : con una extensión de vástago, el diseño de vástago ascendente permite la operación desde la superficie, lo que lo hace ideal para tuberías enterradas y cajas de válvulas.

• Fácil mantenimiento : la empaquetadura del vástago se puede ajustar o reemplazar sin quitar la válvula de la tubería, lo que reduce el tiempo de inactividad.

2. Material del cuerpo: CI (hierro gris)

• Resistencia confiable : el hierro gris proporciona resistencia mecánica adecuada para el servicio JIS 10K y BS5163 en aplicaciones de agua y aguas residuales.

• Excelente maquinabilidad : el material permite una fundición precisa y tolerancias dimensionales estrictas, lo que garantiza un sellado confiable de la brida y un funcionamiento suave de la cuña.

• Solución rentable : CI ofrece una opción económica para servicios industriales y municipales de uso general.

3. Cuña asentada resistente: cierre hermético

• Asiento vulcanizado de EPDM : el asiento de caucho EPDM está adherido permanentemente a la cuña mediante vulcanización a alta temperatura, lo que elimina cualquier espacio o vía de fuga entre el asiento y la cuña.

• Compensa los desechos : la superficie de goma resistente se comprime alrededor de los desechos y partículas menores, manteniendo un sello hermético incluso en condiciones de agua que no son perfectas.

• Rendimiento hermético: probado según EN12266-1, el asiento resistente proporciona un cierre sin fugas, lo que lo hace ideal para agua potable y aplicaciones de aislamiento críticas.

4. Operación del volante: control manual confiable

• Operación simple y confiable : el volante proporciona control mecánico directo con retroalimentación táctil clara, no requiere fuente de alimentación ni sistema de control.

• Par de operación bajo : el diseño de cuña y el mecanismo de rosca del vástago ascendente reducen el par de operación, lo que hace que la operación manual sea suave y sin esfuerzo.

• Dispositivo de bloqueo disponible: la provisión opcional de candado o tuerca de bloqueo evita la operación no autorizada.

5. Cumplimiento de JIS 10K / BS5163: compatibilidad con estándares internacionales

• JIS 10K : cumple con los estándares industriales japoneses para servicio de 10 bar, con dimensiones de brida según JIS B2212, adecuado para proyectos en Japón y otras regiones con estándar JIS.

• BS5163 : cumple con la norma británica para válvulas de compuerta con asiento elástico, con dimensiones de brida según BS4504, adecuada para proyectos del Reino Unido y la Commonwealth.

• Flexibilidad de doble estándar : una válvula, dos estándares internacionales importantes, que simplifican la gestión de adquisiciones e inventario para proyectos multinacionales.

Aplicaciones típicas

Las válvulas de compuerta de asiento resistente con diseño de vástago ascendente son confiables en una amplia gama de industrias:

• Suministro y distribución de agua: redes municipales de agua, redes de distribución, estaciones de bombeo.

• Tratamiento de aguas residuales: líneas de alcantarillado, plantas de tratamiento, sistemas de efluentes.

• Protección contra incendios: líneas de agua contra incendios, sistemas de rociadores, aislamiento de hidrantes.

• Sistemas HVAC: agua fría, agua caliente, circuitos de torres de enfriamiento.

• Procesamiento industrial: agua de refrigeración, fluidos de proceso, aislamiento general.

• Riego: estaciones de bombeo agrícolas, aislamiento de líneas principales.

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar . Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en válvulas de compuerta . Tenemos amplia experiencia en la fabricación de válvulas de compuerta de asiento resiliente para proyectos de agua, aguas residuales y municipales en todo el mundo. Nuestro diseño de vástago ascendente está diseñado para brindar un rendimiento confiable a largo plazo.

• Cumplimiento de las normas JIS y BS . Fabricamos según los estándares JIS 10K y BS5163, lo que le brinda flexibilidad para proyectos en diferentes regiones y sistemas de tuberías.

• Personalización completa . Materiales, tamaños, presiones nominales, estándares de bridas (JIS, BS, ANSI, DIN), recubrimientos (cualquier color RAL), métodos de operación, todo adaptado a sus especificaciones.

• Más de 19 años de experiencia en exportación . Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad . Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida . Gerente de proyectos dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de compuerta hoy:

Ya sea que necesite esta configuración JIS 10K/BS5163, un tamaño o presión nominal diferente, o un paquete de válvulas completo para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/cuña/vástago)

• Método de operación (volante, engranaje, eléctrico, neumático)

• Estándar de brida (JIS, BS, ANSI, DIN)

• Color de revestimiento (cualquier RAL)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
