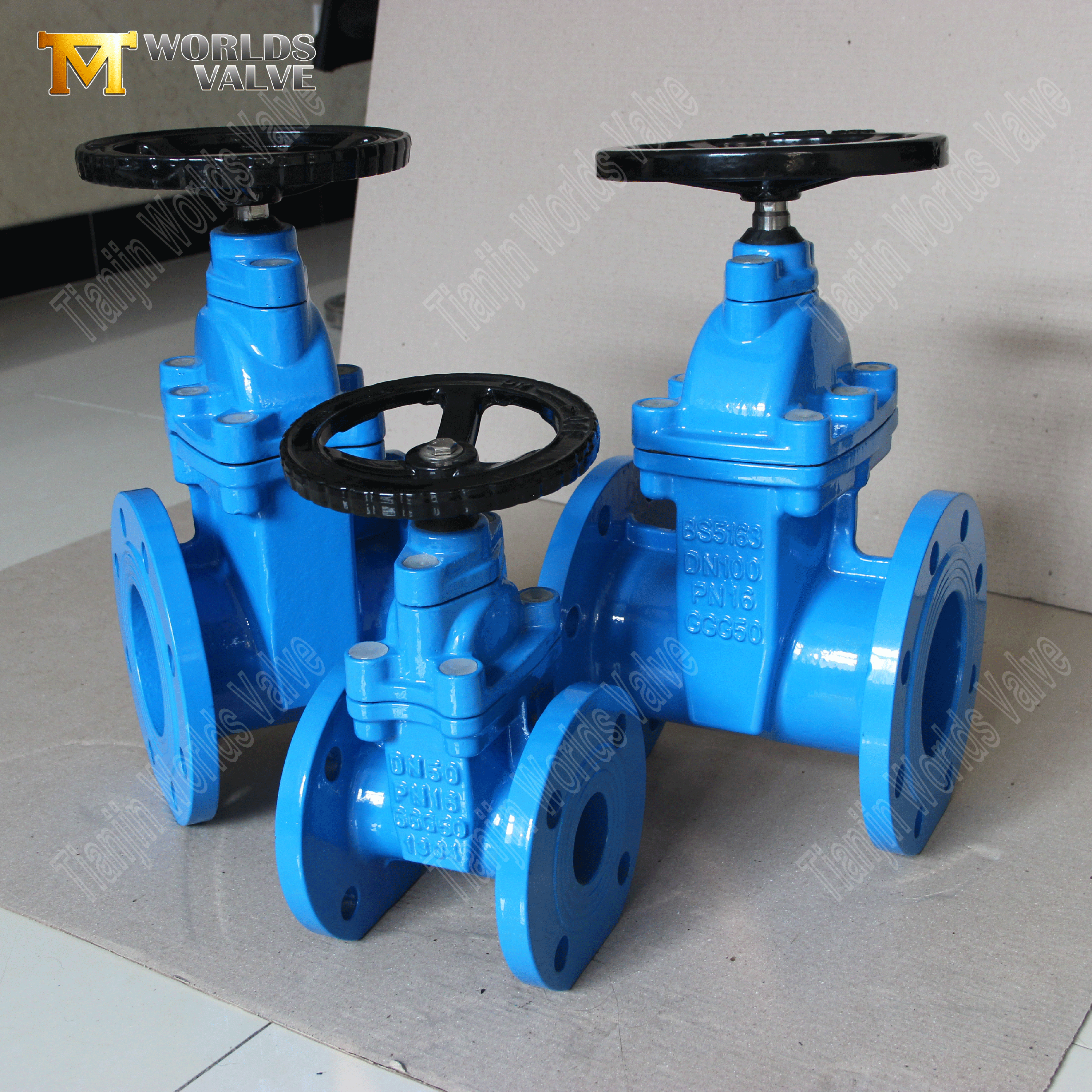

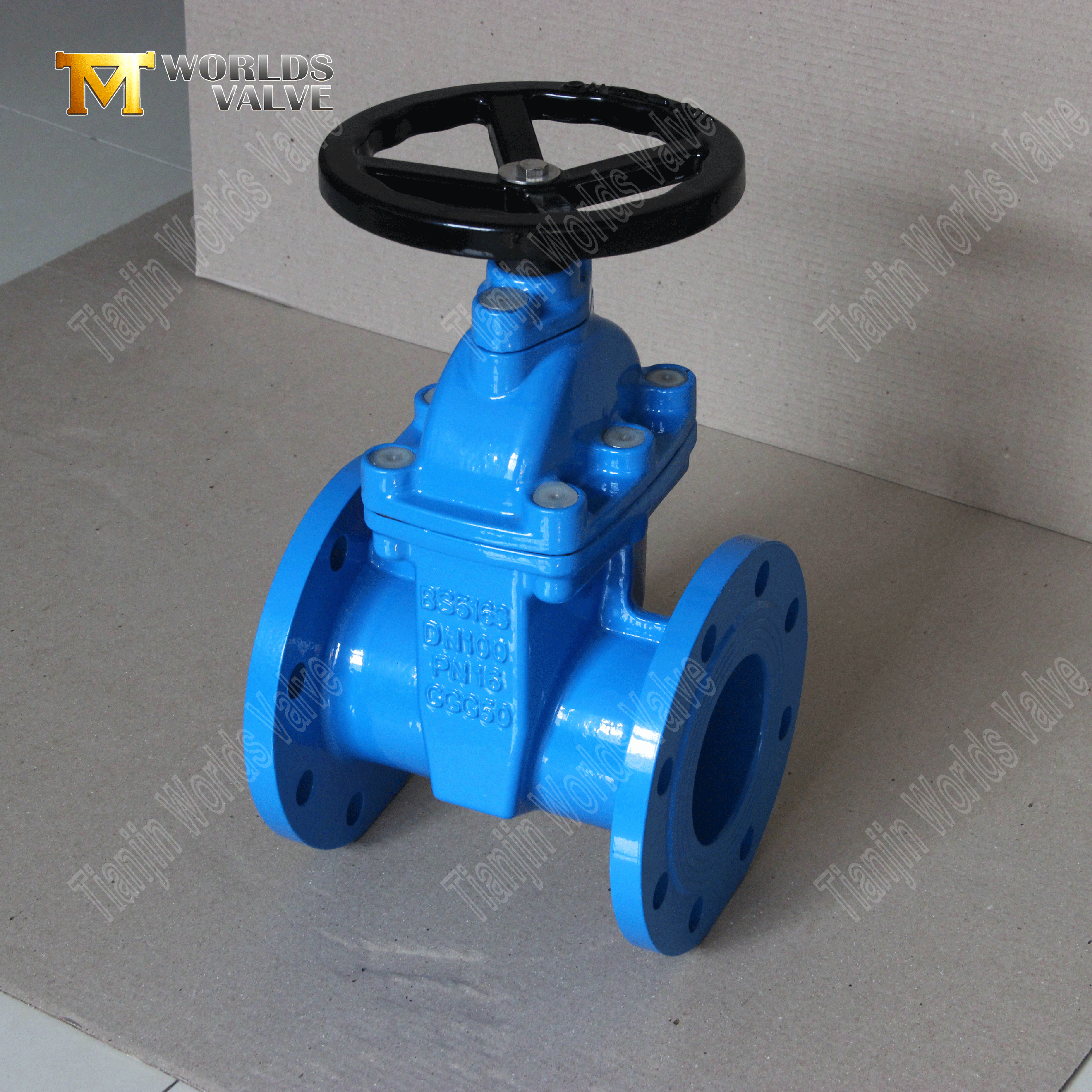

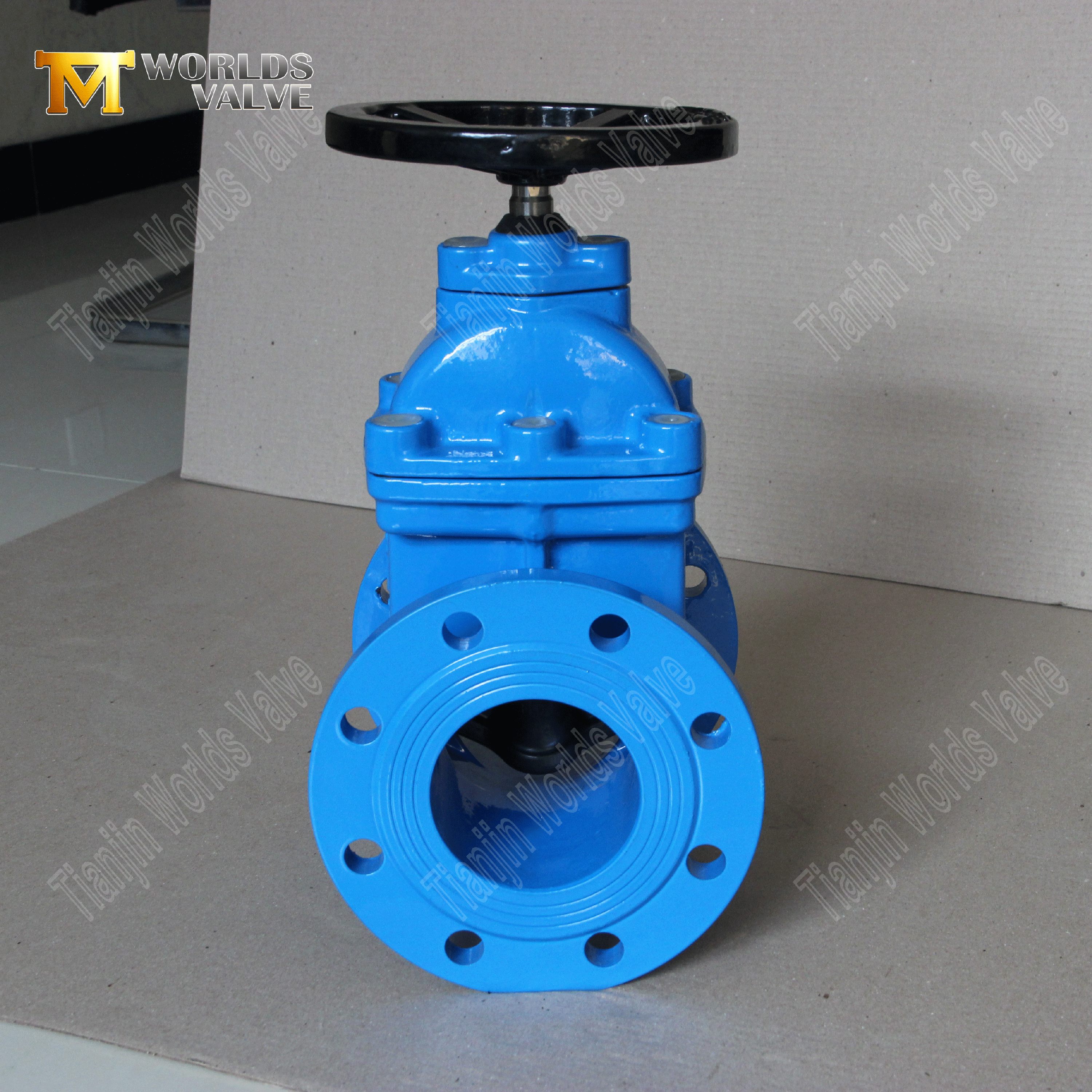

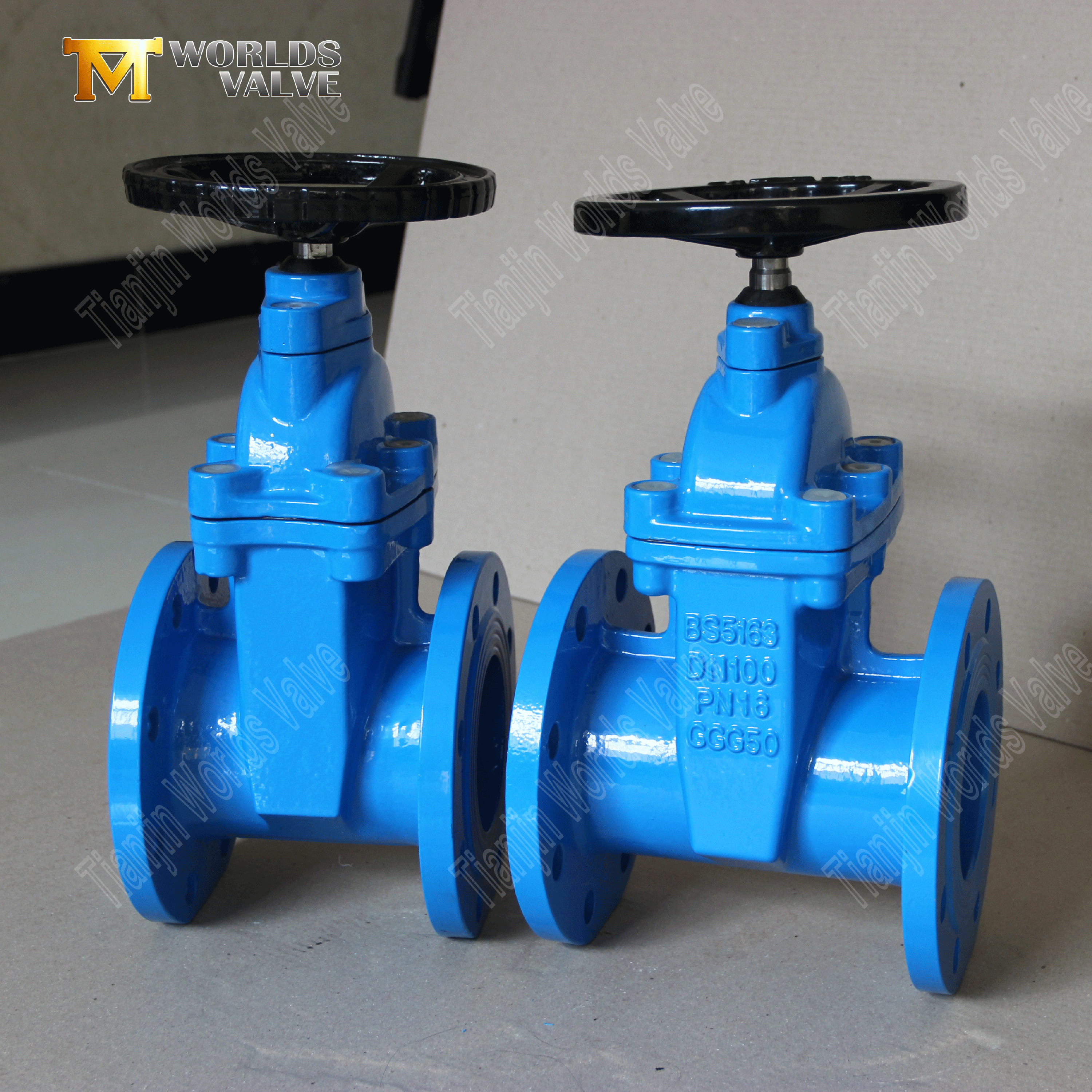

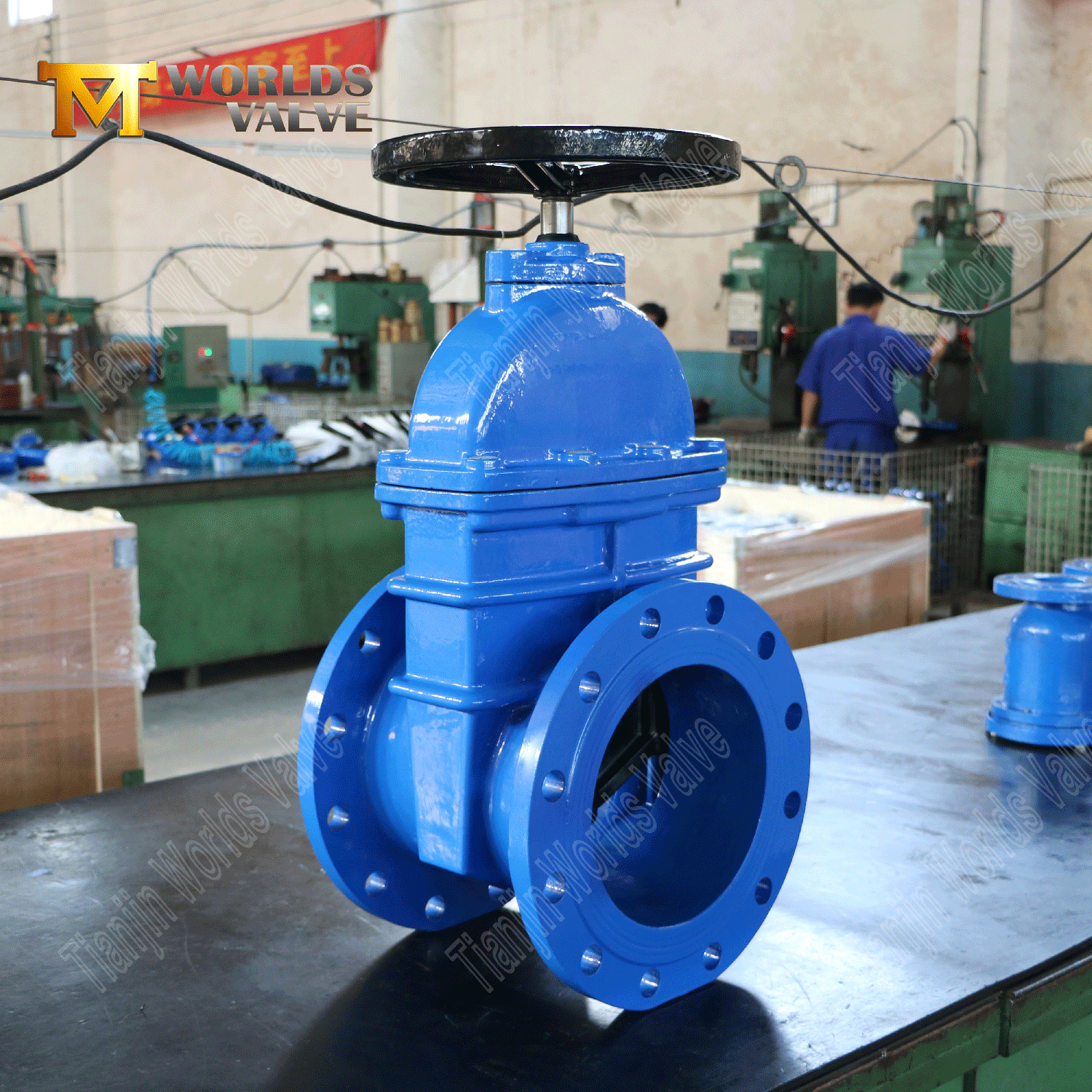

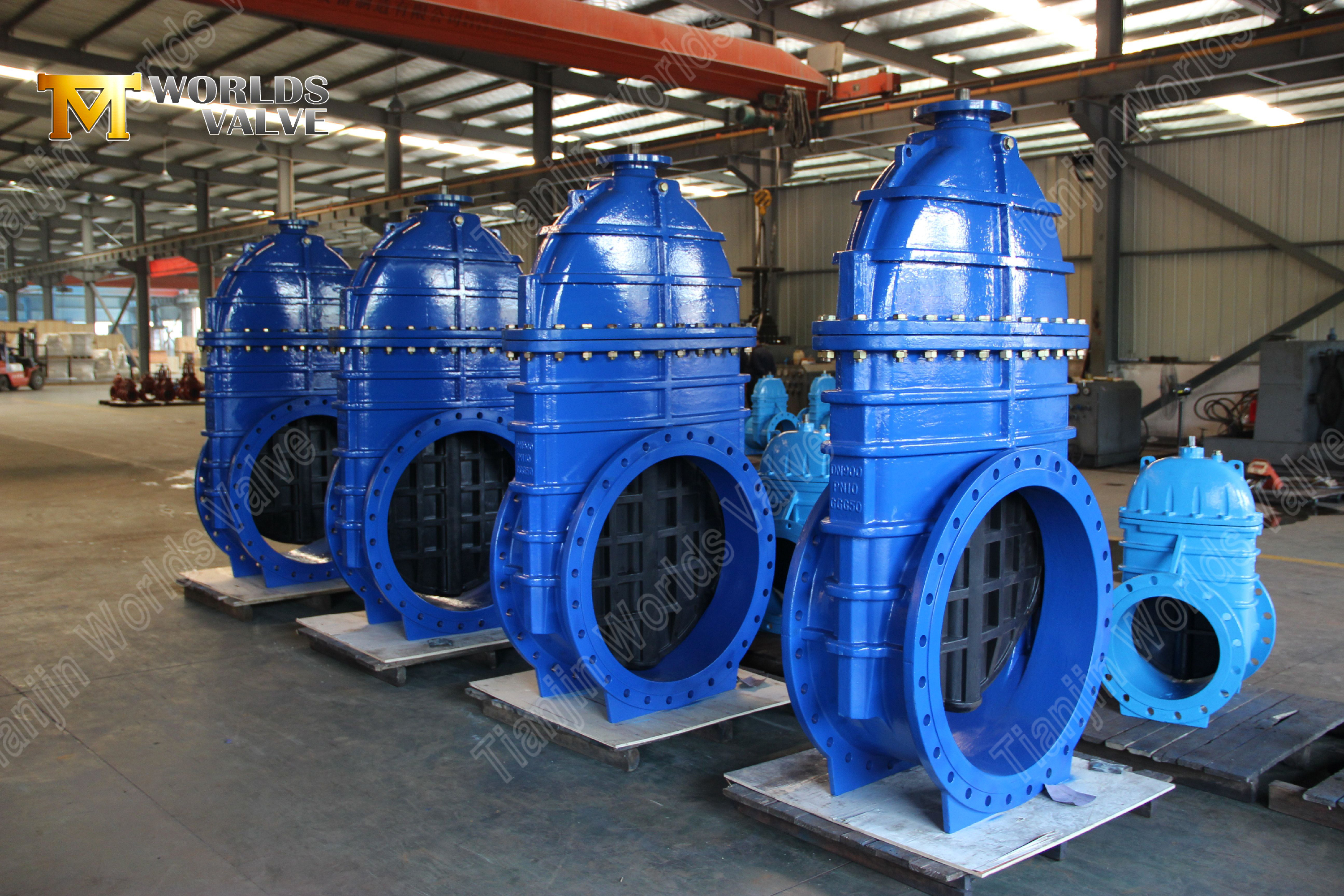

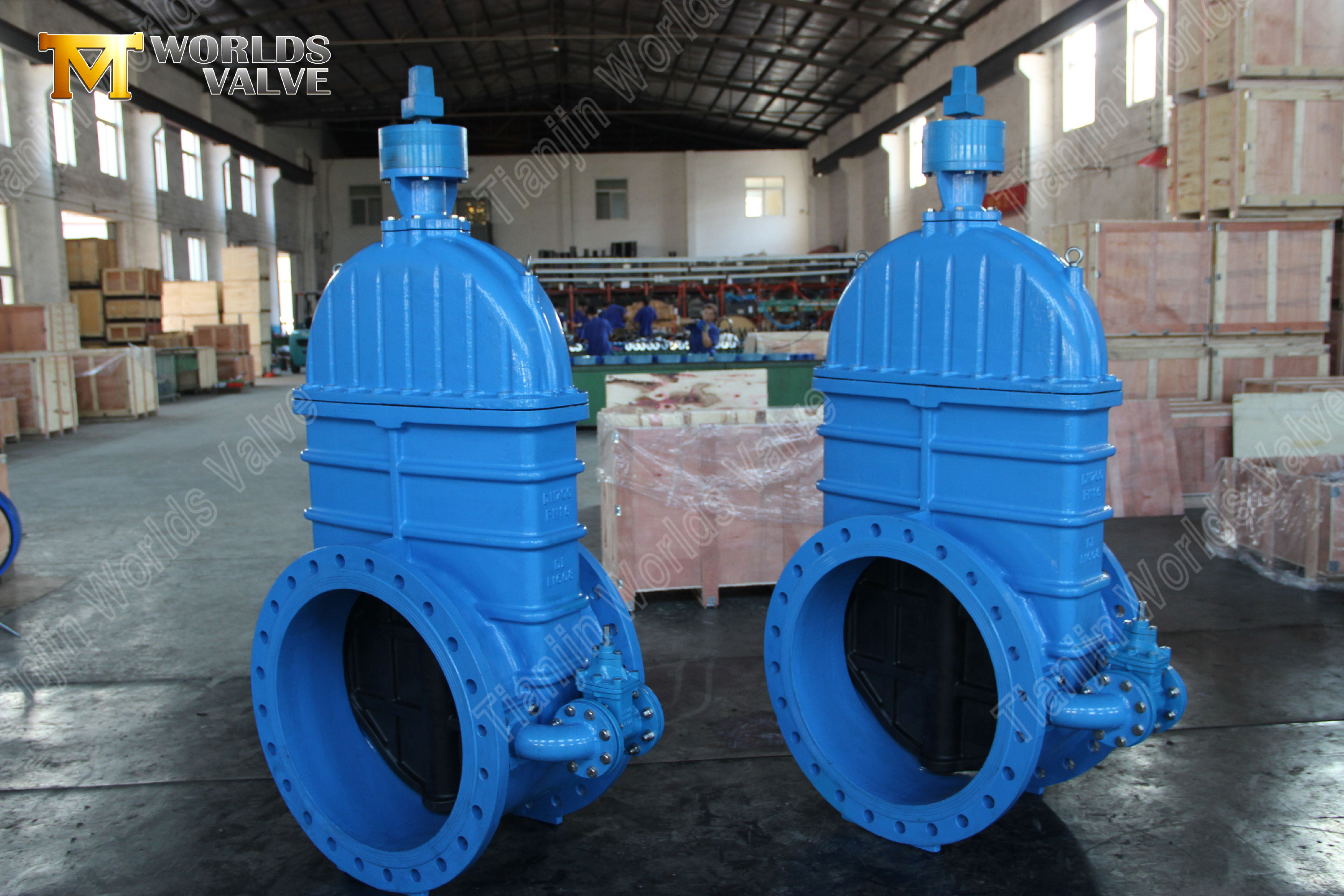

Válvula de compuerta de hierro dúctil con vástago no ascendente y asiento resistente BS5163 | Solución confiable de control del agua

Introducción:

Válvula de compuerta de hierro dúctil con vástago no ascendente y asiento resistente BS5163 | Solución confiable de control del agua

Tianjin Worlds Valve Co., Ltd. - Fabricante y proveedor certificado ISO 9001

RGV01-TF010203--Manual de Operación y Mantenimiento DESCARGAR

Características técnicas y ventajas de diseño:

1. Ingeniería compatible con BS5163

• Dimensiones estandarizadas: Fabricado según las especificaciones BS5163 para dimensiones cara a cara, perforación de bridas y clasificaciones de presión.

• Rendimiento de presión: Clasificado para aplicaciones PN10/PN16 con prueba hidrostática a 22 bar según los requisitos estándar

• Cumplimiento de materiales: Utiliza hierro dúctil estándar BS y revestimientos resistentes a la corrosión.

2. Optimización del espacio del vástago no ascendente

• Instalación compacta: El vástago gira internamente sin movimiento vertical, lo que reduce la altura de instalación en un 40 % en comparación con los diseños de vástago ascendente

• Idoneidad para espacios confinados: Ideal para cámaras de válvulas, fosos subterráneos y áreas con espacio libre limitado

• Protección del vástago: El posicionamiento interno del vástago evita daños por impacto externo o exposición ambiental.

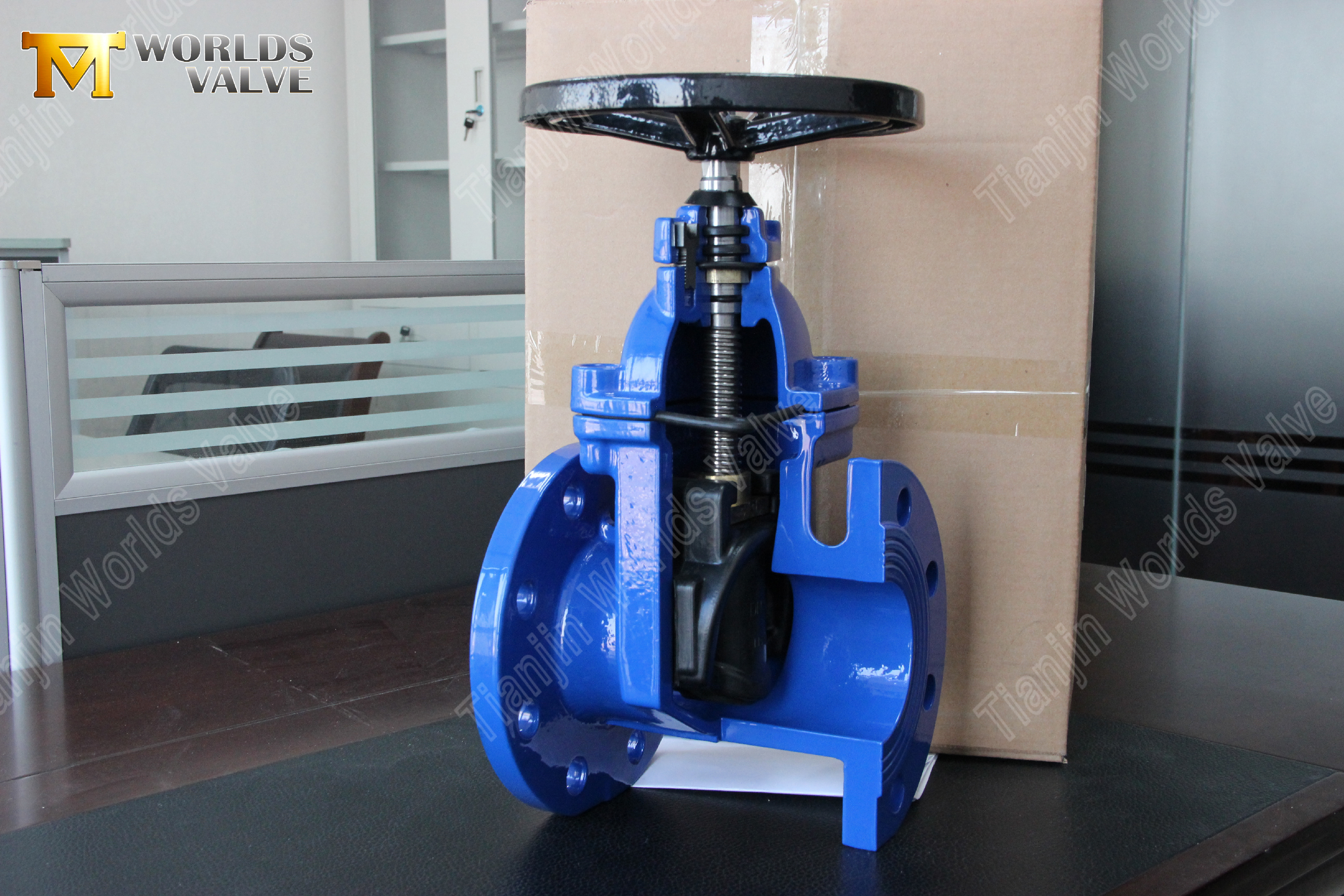

3. Cierre hermético con asiento resistente

• Cuña encapsulada de EPDM: Proporciona un contacto completo entre el caucho y el cuerpo para **cero fugas** (rendimiento EN 12266-1 Clase A)

• Prevención de la corrosión: Elimina el contacto metal con metal entre la cuña y los asientos del cuerpo.

• Vida útil extendida: Mantiene la integridad del sellado durante **más de 50 000 ciclos operativos**

4. Eficiencia operativa

• Operación de bajo par: Las roscas trapezoidales de precisión reducen la fuerza operativa en un **35%**

• Diseño sin mantenimiento: Los bujes de vástago autolubricantes eliminan las necesidades de mantenimiento de rutina

• Indicador visual de posición: Volante fijo con marcadores de posición para un estado claro de apertura/cierre

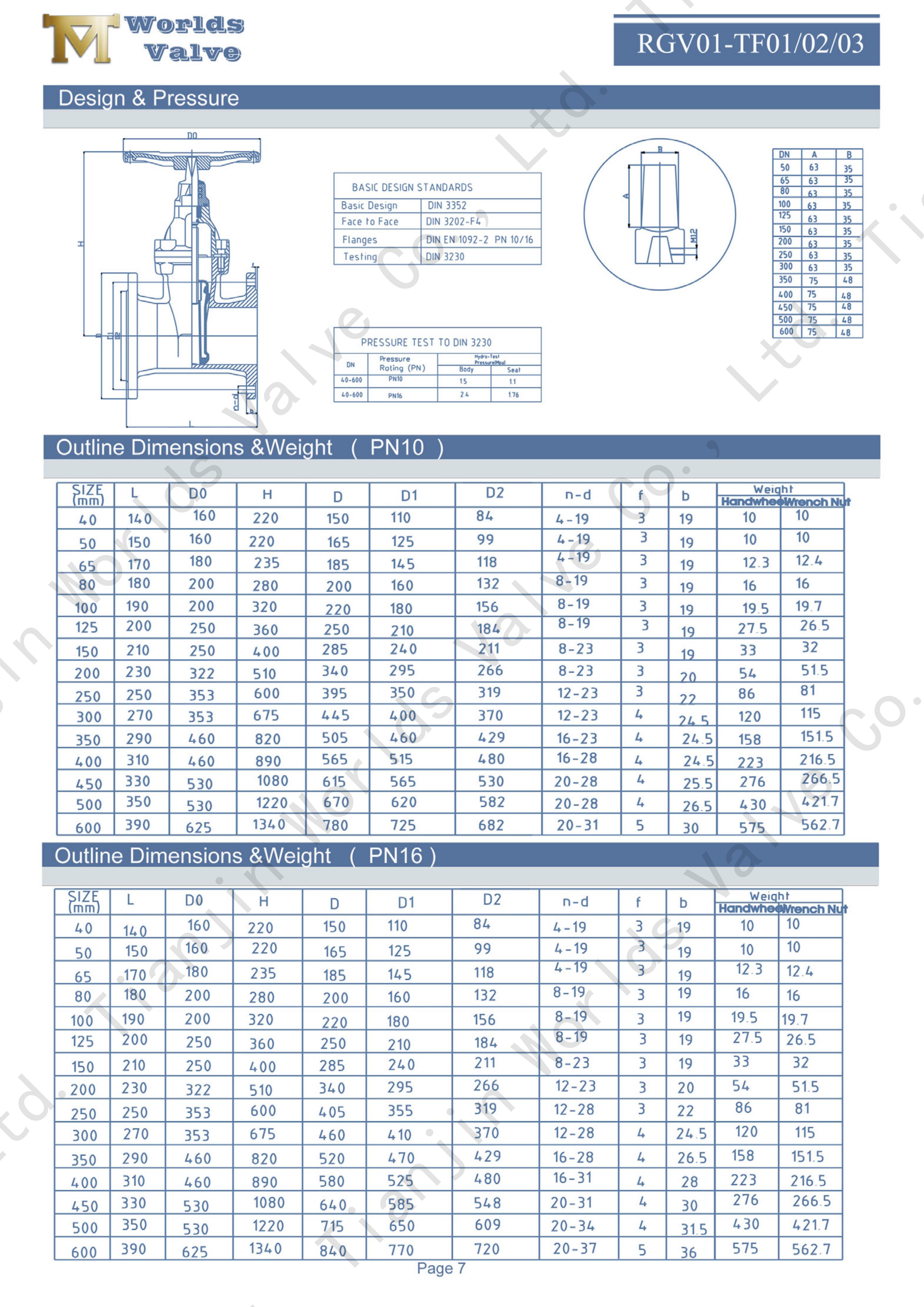

Parámetros técnicos:

Diferenciación Competitiva

1. Diseño que ahorra espacio: El vástago no ascendente permite la instalación en espacios reducidos donde las válvulas convencionales no pueden caber

2. Operación de mantenimiento cero: Los componentes autolubricantes y los materiales resistentes a la corrosión eliminan el mantenimiento de rutina.

3. Cumplimiento de BS5163: El cumplimiento total del estándar británico garantiza confiabilidad e intercambiabilidad.

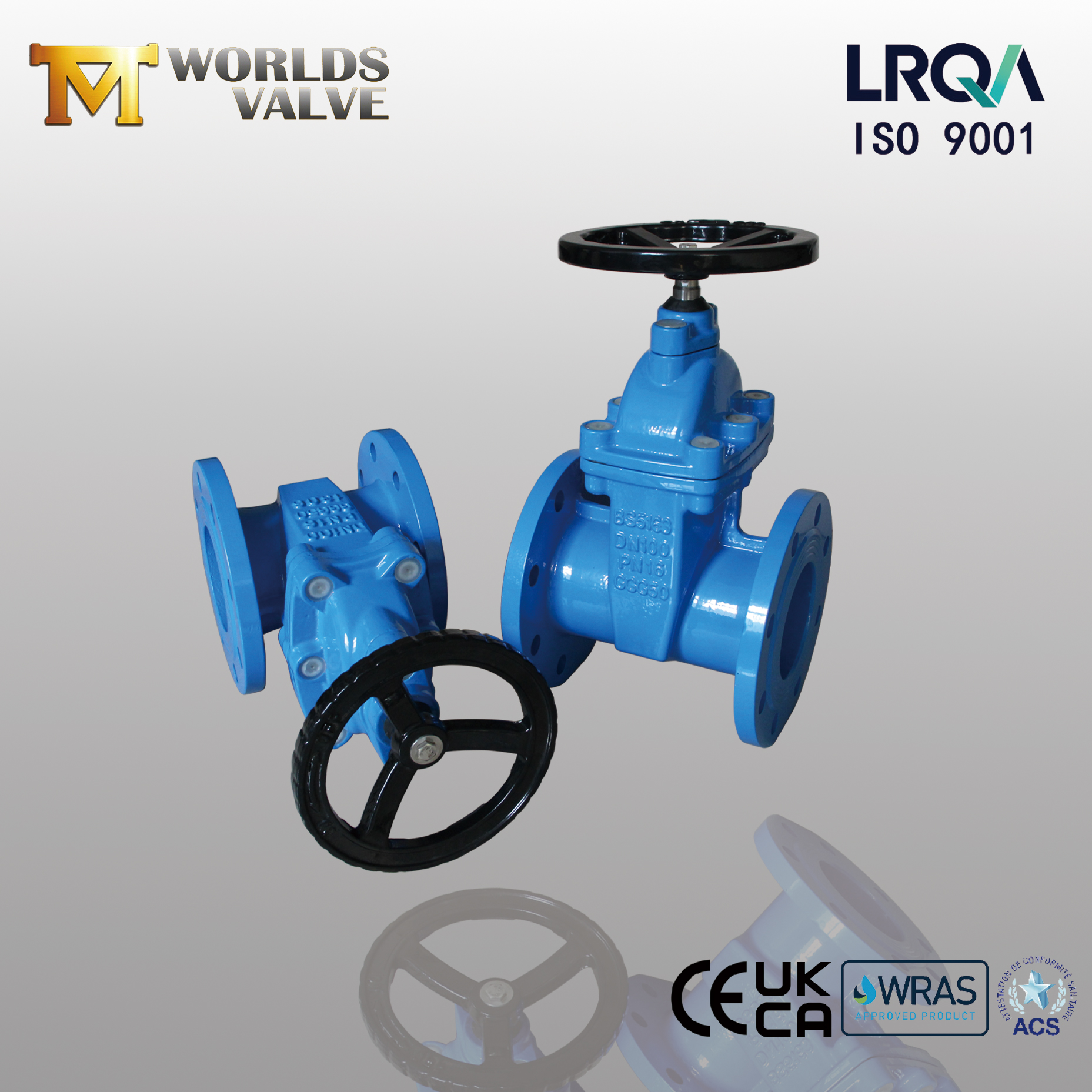

4. Certificaciones Internacionales: Las aprobaciones CE, UKCA y WRAS facilitan las especificaciones globales del proyecto.

5. Vida útil extendida: La construcción robusta y los asientos resistentes garantizan **más de 20 años** de servicio confiable

6. Personalización disponible: Recubrimientos modificados, extensiones de vástago y configuraciones especiales para requisitos OEM

Aplicaciones industriales

• Sistemas Municipales de Agua: Válvulas de aislamiento de líneas principales, redes de distribución y control de yacimientos.

• Protección contra incendios: Sistemas de rociadores, líneas de suministro de hidrantes y tanques de agua contra incendios

• Tratamiento de Agua: Estaciones de bombeo, plantas de filtración y sistemas de dosificación de productos químicos.

• Aguas Industriales: Circuitos de agua de refrigeración, líneas de agua de proceso y control de efluentes.

• Servicios de construcción: Cámaras de válvulas del sótano, sistemas de elevación y salas mecánicas

Conclusión:

Diseñada específicamente para espacios confinados e instalaciones verticales, esta válvula de compuerta BS5163 combina un diseño compacto con un rendimiento de cierre confiable para aplicaciones de protección contra incendios y agua.
