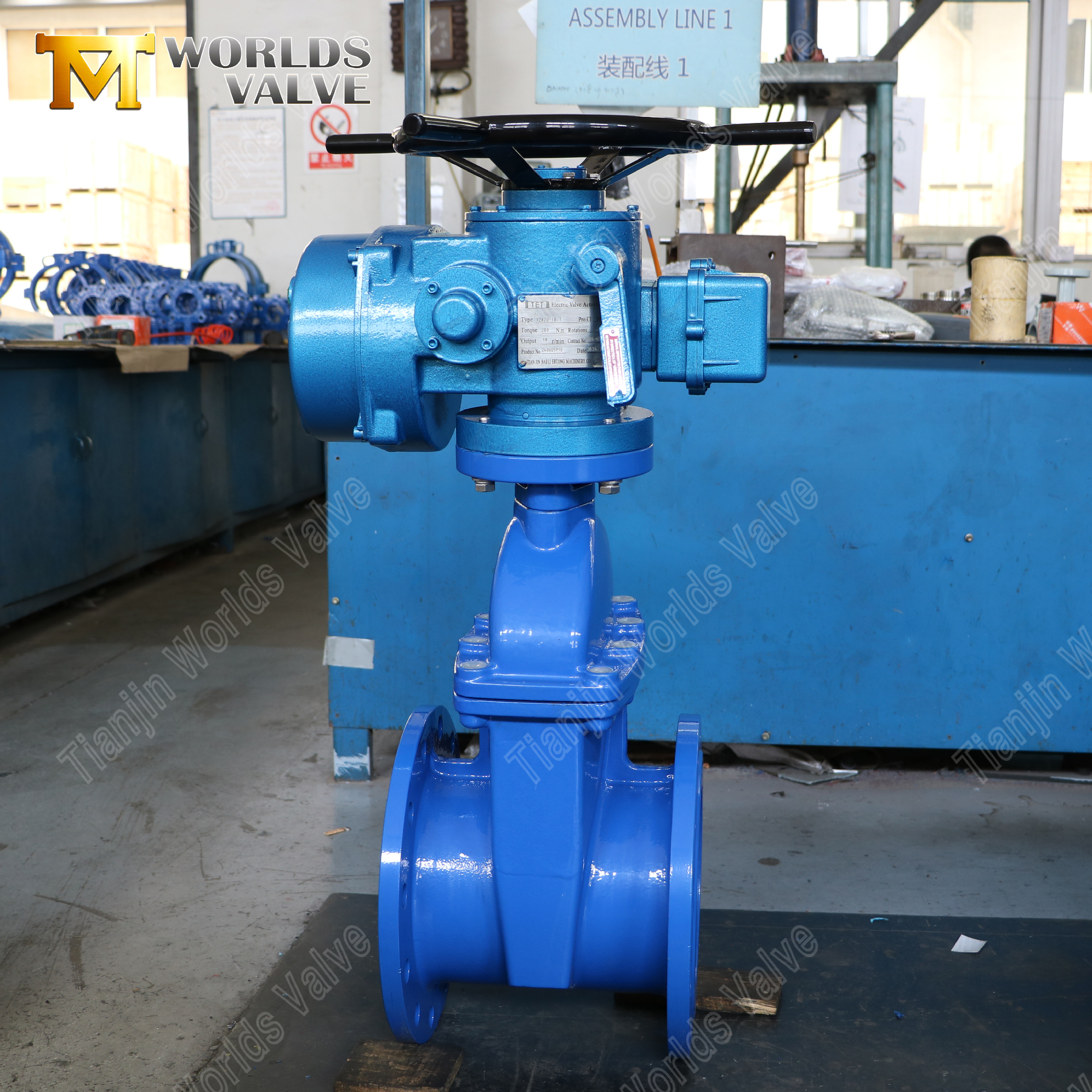

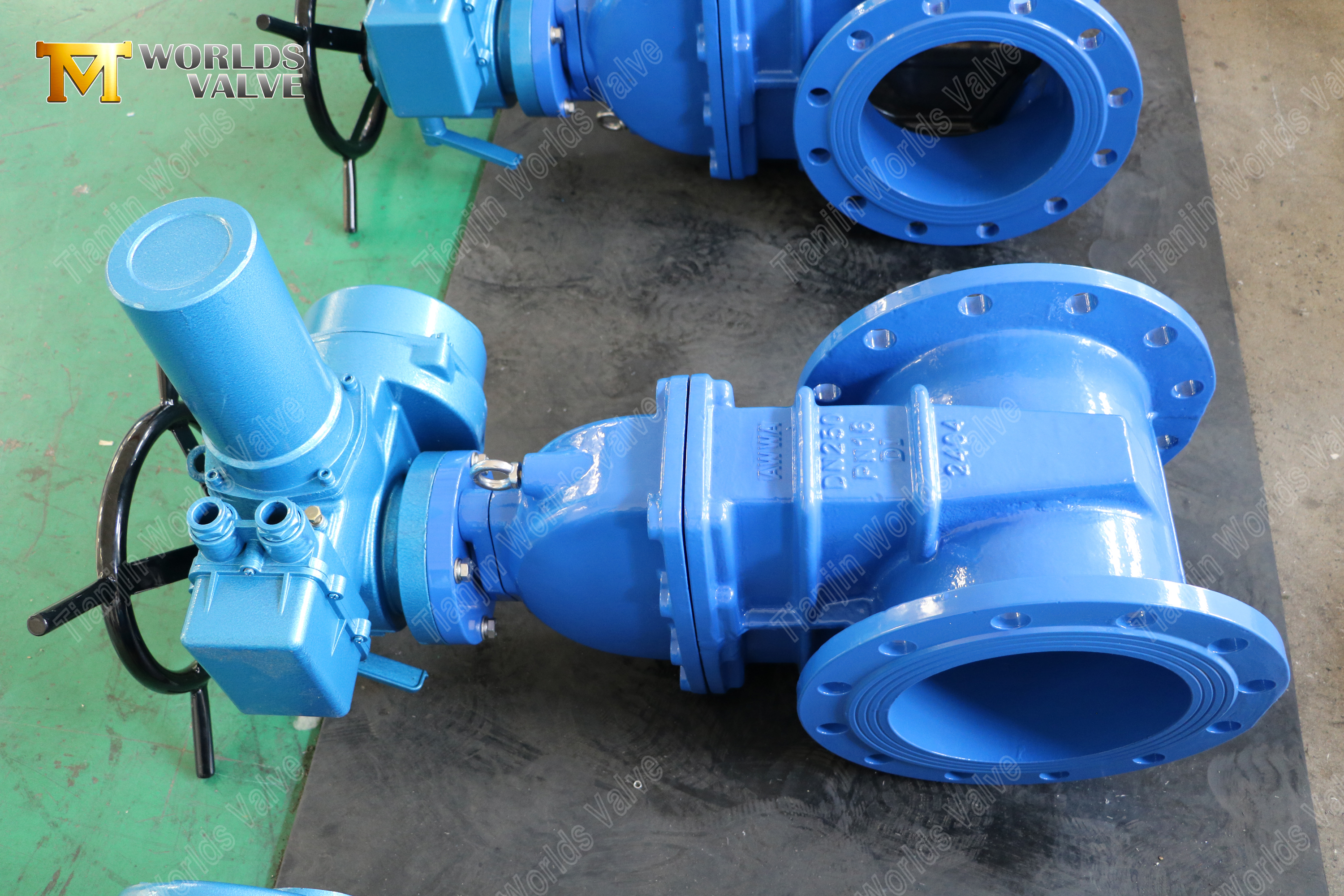

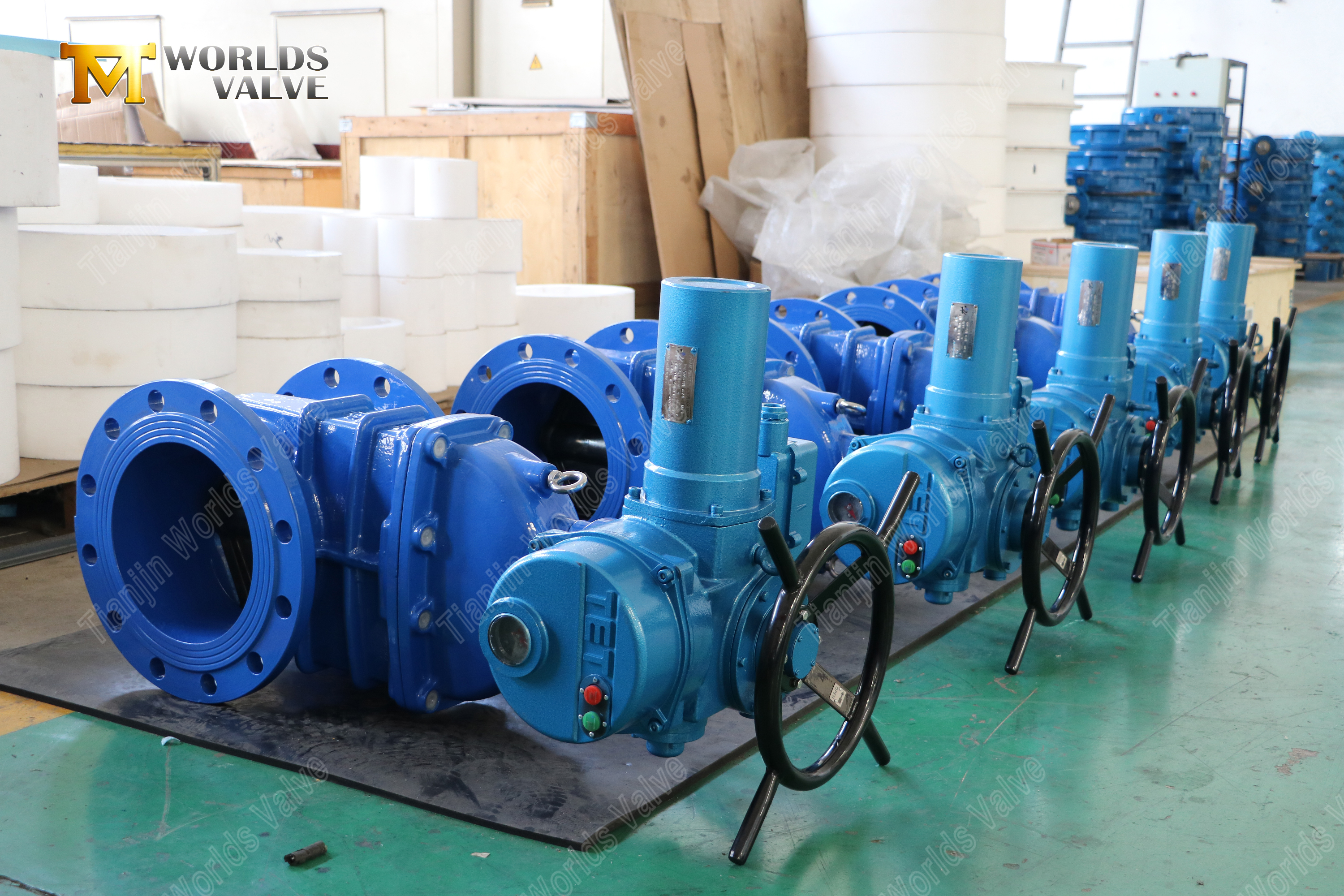

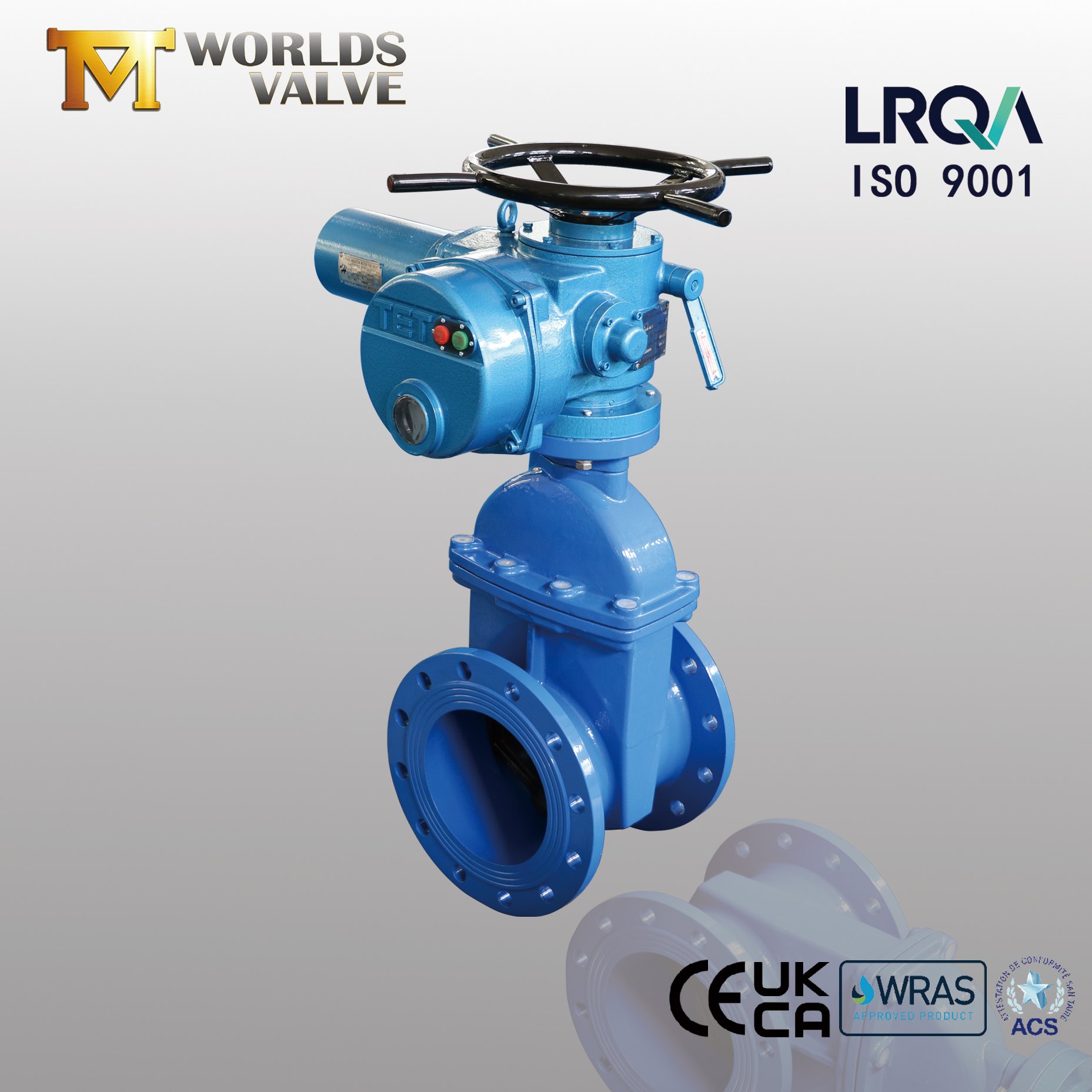

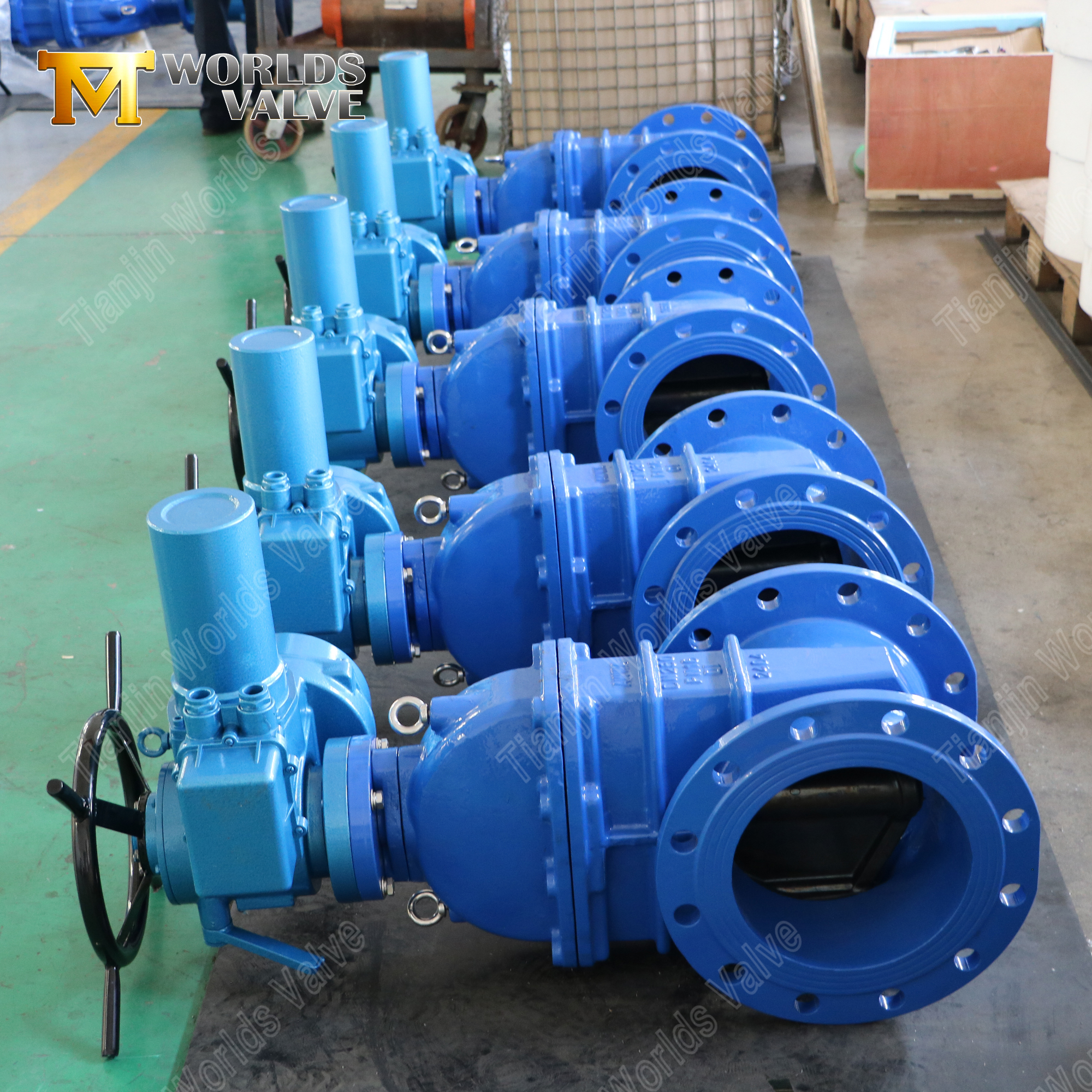

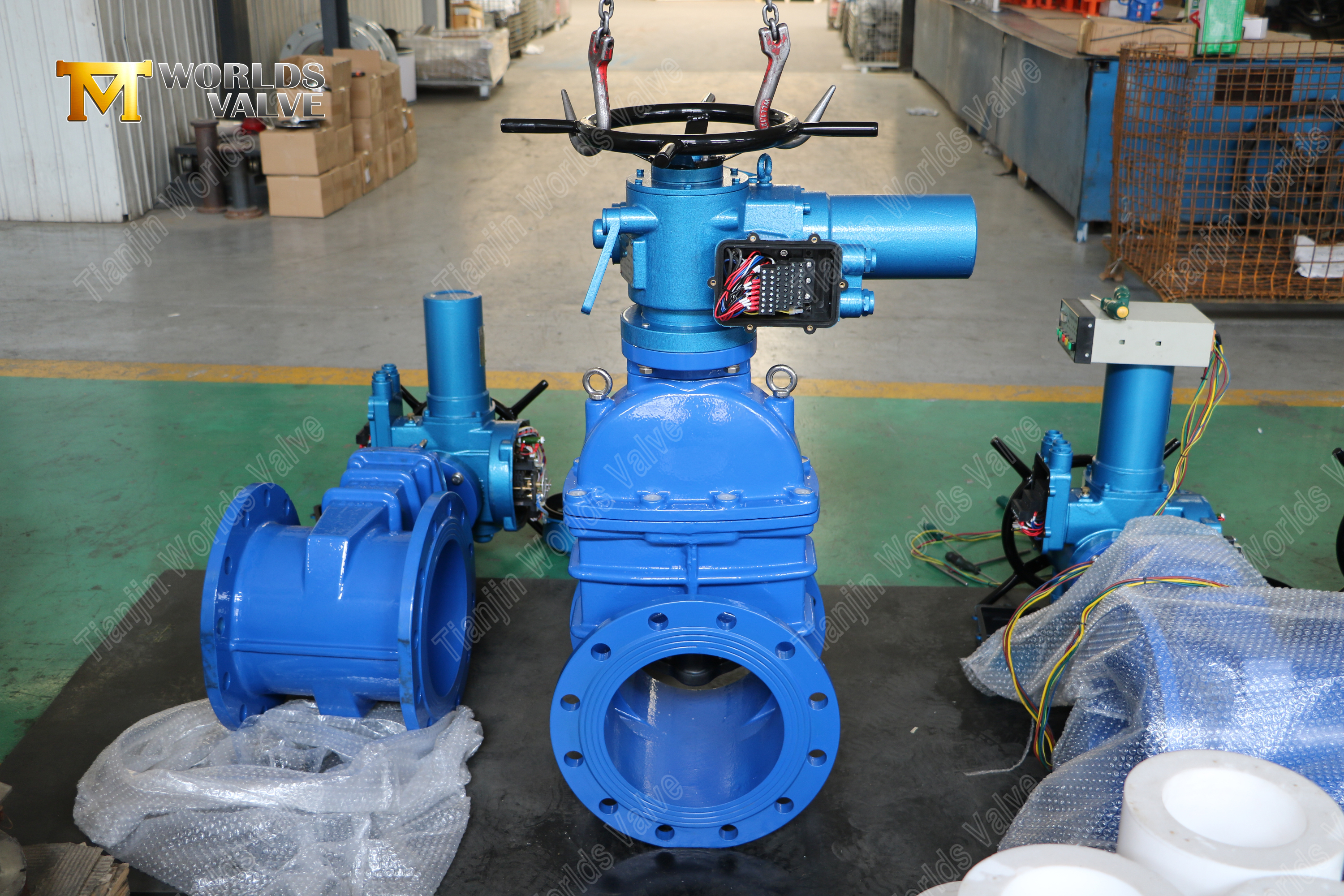

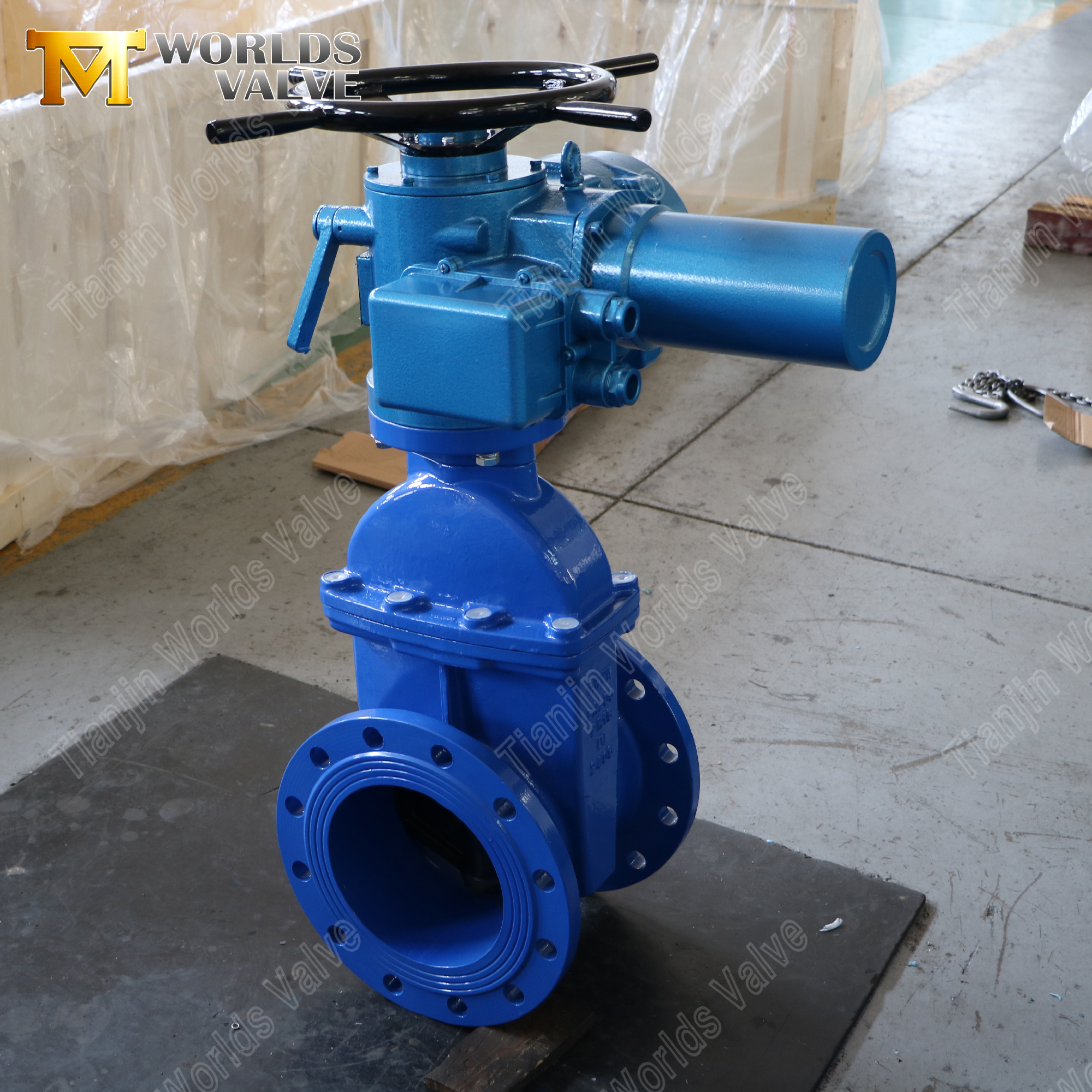

Válvula de compuerta de vástago no ascendente con actuador eléctrico con volante | OEM de válvulas del mundo
Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS
RGV01-TF010203--Manual de operación y mantenimiento DESCARGAR
1. Modo de operación dual para confiabilidad a prueba de fallas
Control eléctrico: Equipado con un actuador eléctrico de alto rendimiento que permite un funcionamiento remoto/centralizado con un solo toque. Se integra fácilmente en sistemas SCADA o DCS para control de encendido/apagado o modulación, lo que mejora significativamente la automatización y la eficiencia del proceso.
Anulación manual: Un volante integrado en el actuador permite el cambio inmediato a operación manual local durante fallas de energía, mantenimiento o emergencias, lo que garantiza la seguridad y continuidad del sistema: una verdadera doble garantía de seguridad.
2. Diseño de vástago no ascendente para compacidad y durabilidad
Cuenta con un diseño de vástago no ascendente (NRS) donde el vástago gira sin elevarse durante la operación. Esto mantiene constante la altura total de la válvula, lo que requiere un espacio de instalación mínimo, lo que la hace ideal para fosos de válvulas, tuberías subterráneas o áreas con gran densidad de equipos.
La tuerca del vástago está integrada dentro de la compuerta y protegida dentro del cuerpo de la válvula, protegiéndola de la corrosión y la contaminación externas, lo que resulta en un funcionamiento más estable y una vida útil más prolongada.
3. Sellado confiable de válvulas de compuerta y flujo sin obstrucciones
El diseño de la compuerta proporciona una ruta de flujo de paso total o de paso reducido, ofreciendo una resistencia al flujo y una caída de presión mínimas cuando está completamente abierta, lo que mejora la eficiencia energética.
Las superficies de sellado de asiento y compuerta rectificadas con precisión, junto con un diseño de cuña rígida o de compuerta flexible, logran un cierre hermético bidireccional o unidireccional, con tasas de fuga que cumplen o superan estándares como ANSI/FCI 70-2.

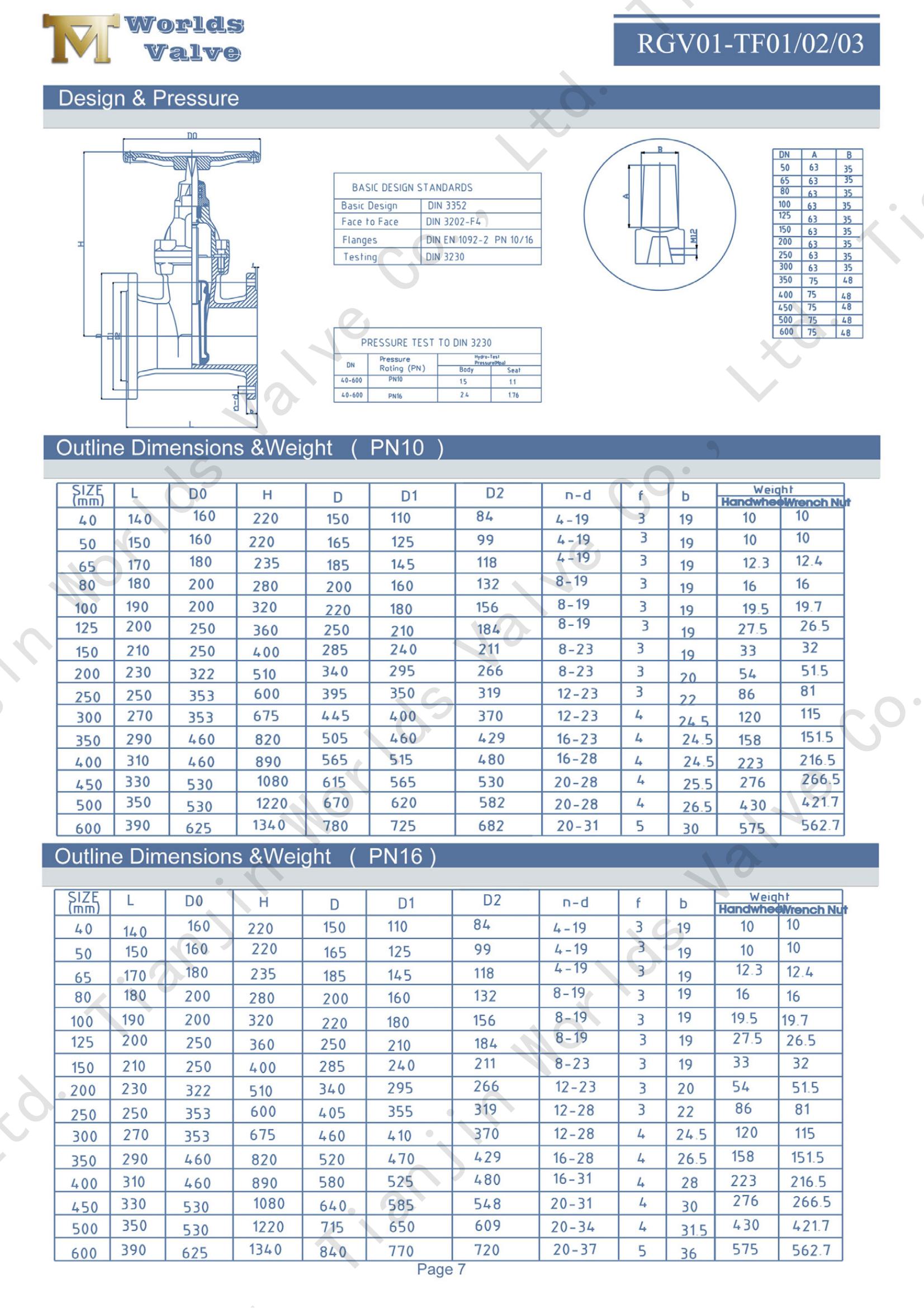

Descripción detallada: | |
Serie | Válvula de compuerta de vástago no ascendente |
Tamaño | DN40-DN600 |
Estándar de diseño: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
Estándar de presión: | GB/T 13927-1992, API598 |
Cara a cara: | DIN3202 F4, F5, BS5163, AWWA C509 |
Estándar de brida: | DIN2532/DIN2533/ASME/ANSI B16.5 y B16.47/ASME B16.42/AWWA C207/ISO7005/DIN28533/DIN EN1092/DIN2501/JIS B 2220 |
Cuerpo: | CI/DI/WCB/ALB/CF8/CF8M |
Disco: | DI/ALB/Disco revestido de caucho/1.2501/1.4529/CF8/Aleación Hastelloy/Monel |
Tallo: | SS416/SS304/SS431/17-4PH |
Asiento: | NBR/Hypalon/EPDM/Neopreno/NR/EPDM resistente al desgaste/Silico/EPDM resistente al calor/EPDM blanco |
Temperatura adecuada: | -20 ℃ ~ 120 ℃ |
Medio: | Agua de carne, aguas residuales, agua de mar, aire, vapor, alimentos, medicinas, aceites, álcalis, sal, etc. |
Los cuerpos están hechos de acero fundido de primera calidad, acero inoxidable o hierro dúctil, seleccionados en función de las propiedades del medio para garantizar la integridad estructural y la resistencia a la corrosión.

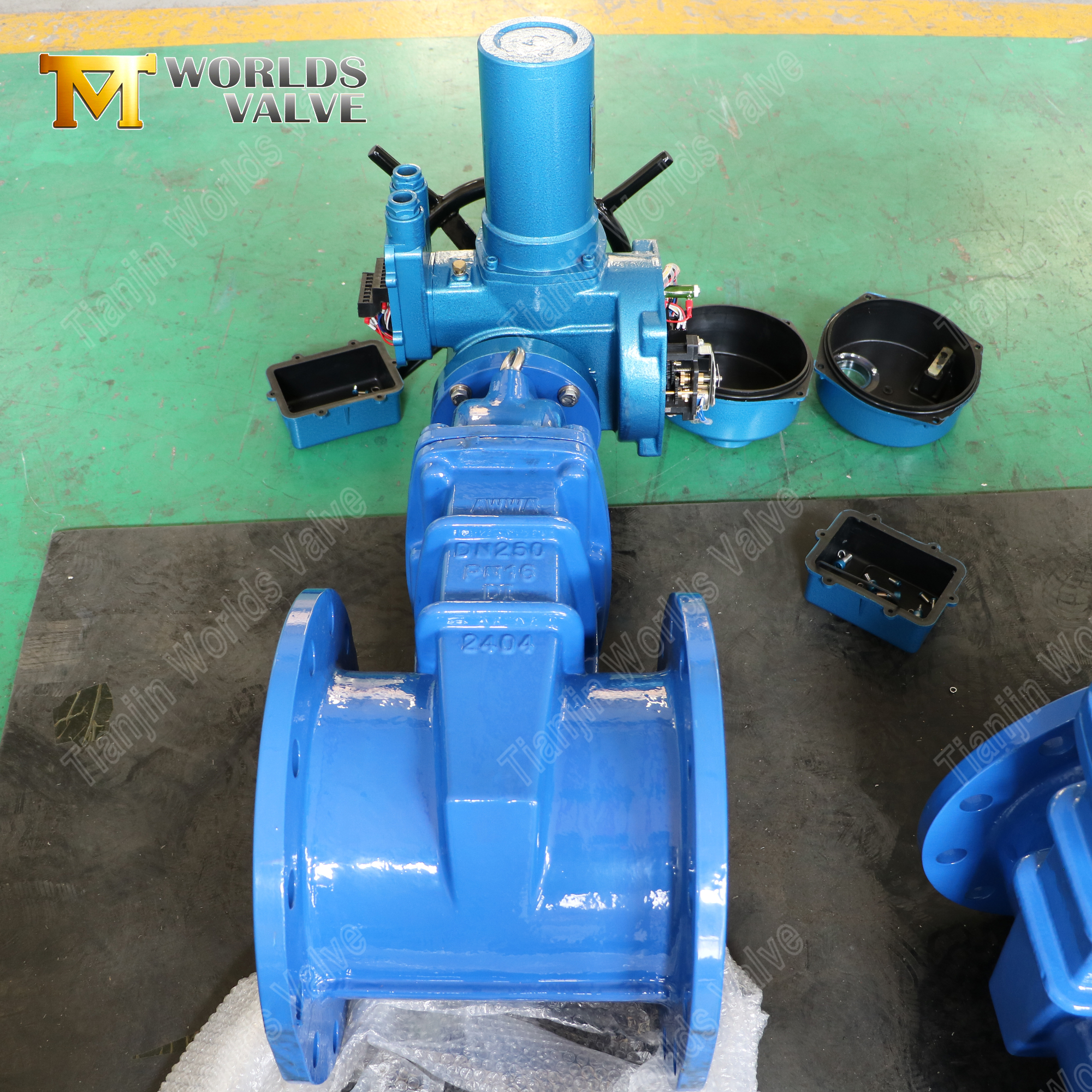

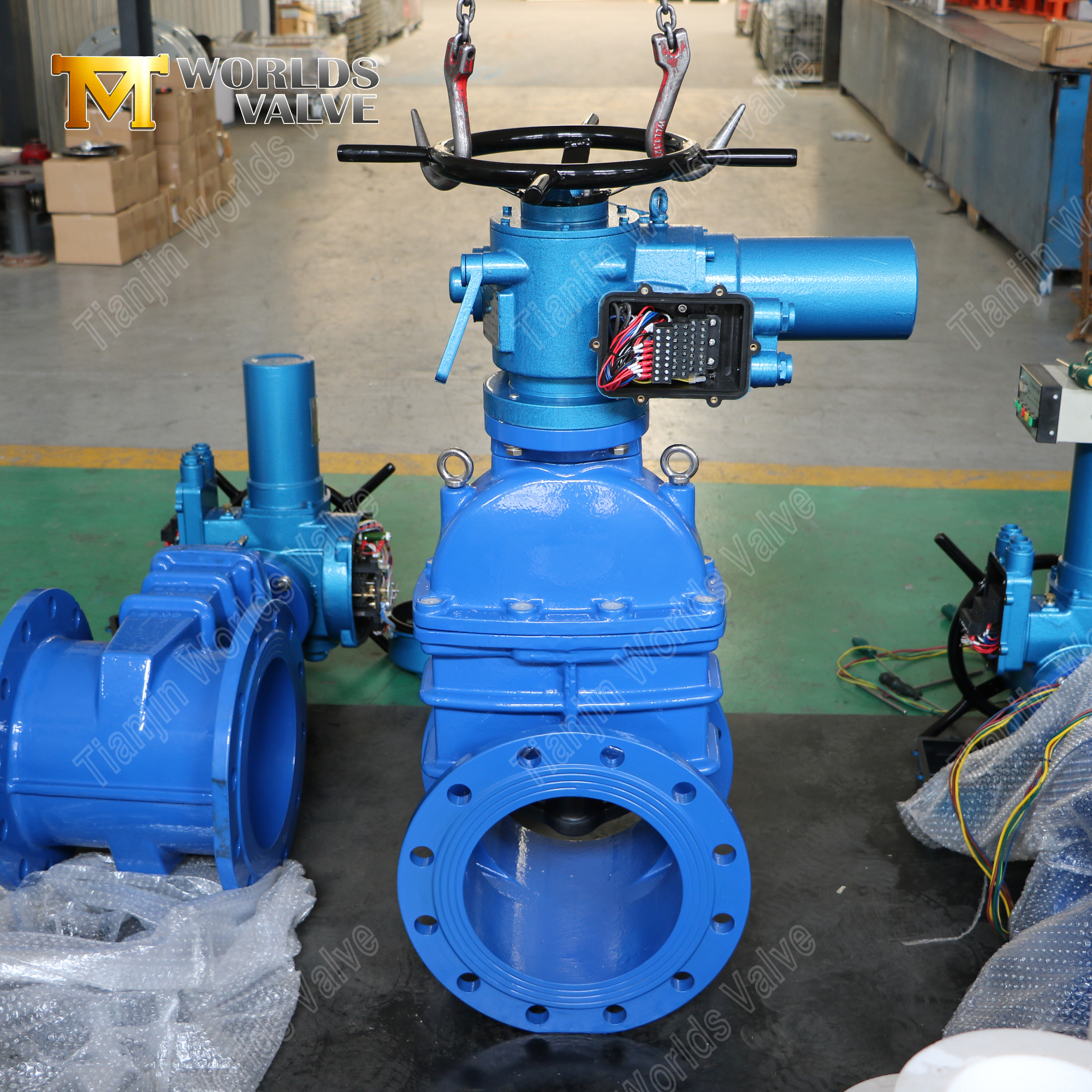

Los actuadores eléctricos se pueden combinar con marcas de renombre internacional o con nuestros modelos rentables certificados, que ofrecen múltiples voltajes, clasificaciones de protección de ingreso (IP67/IP68) y opciones a prueba de explosiones (Ex d/Ex e).
Como socio profesional OEM/ODM, podemos personalizar los materiales de las válvulas, las clasificaciones de presión, las conexiones finales (bridas, roscadas, etc.), las especificaciones del actuador y las señales de control según sus requisitos.
Agua Municipal: Aislamiento principal para tuberías en plantas potabilizadoras y estaciones de bombeo.
Industria energética: Sistemas de abastecimiento de agua, drenaje y refrigeración de agua en centrales eléctricas e instalaciones petroquímicas.
Servicios de construcción: Líneas principales de suministro y descargas de bombas contra incendios en grandes edificios.
Procesos Industriales: Tuberías de proceso que requieren cierre remoto, como en el tratamiento de aguas residuales y la minería.
Tianjin Worlds Valve Co., Ltd. se compromete a brindar a los clientes soluciones de válvulas tecnológicamente avanzadas, confiables y orientadas al servicio. Nuestra válvula de compuerta de vástago no ascendente con actuador eléctrico y volante es la opción ideal para lograr un control de fluidos seguro, eficiente y automatizado. Contáctanos hoy para especificaciones técnicas detalladas o para discutir posibilidades de personalización.
