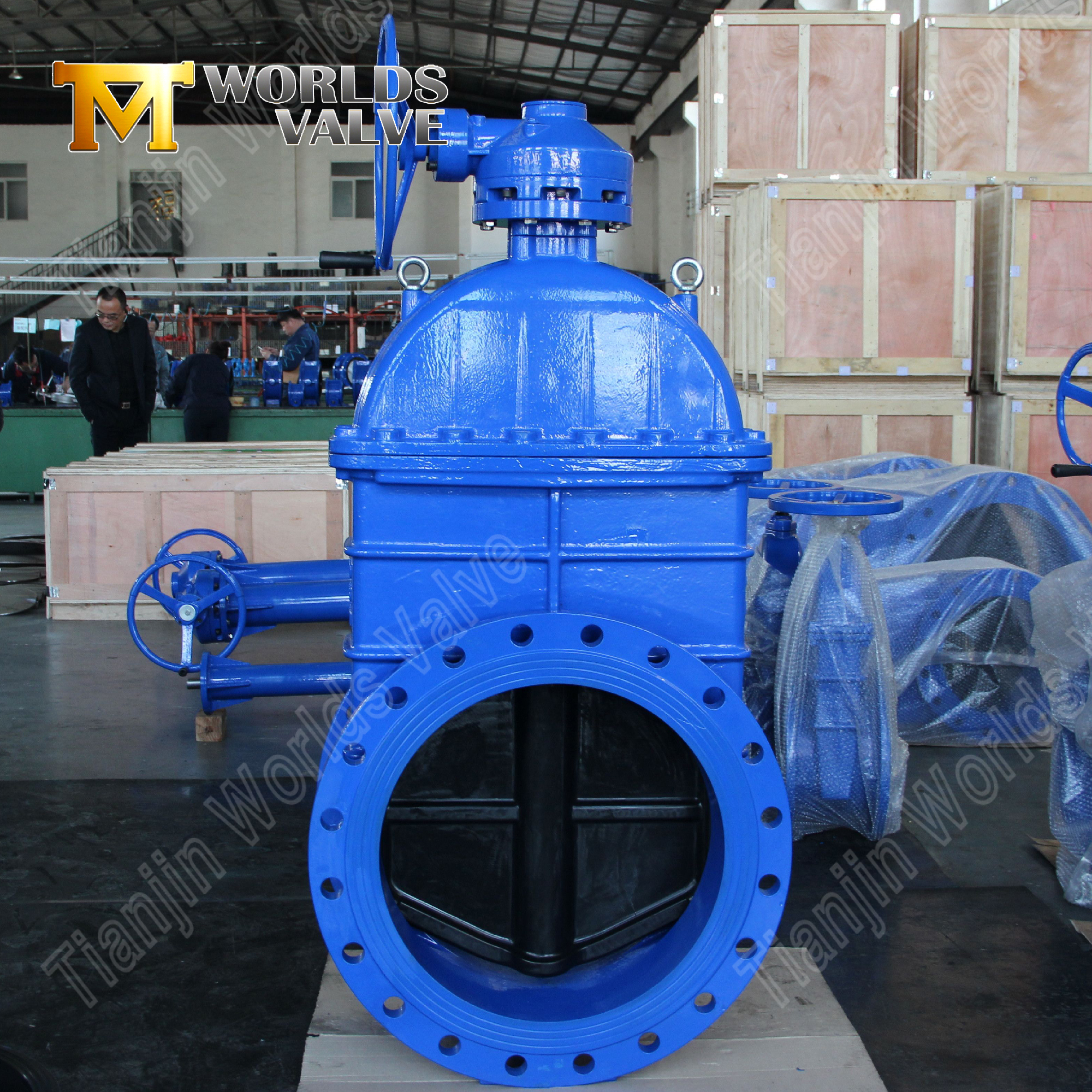

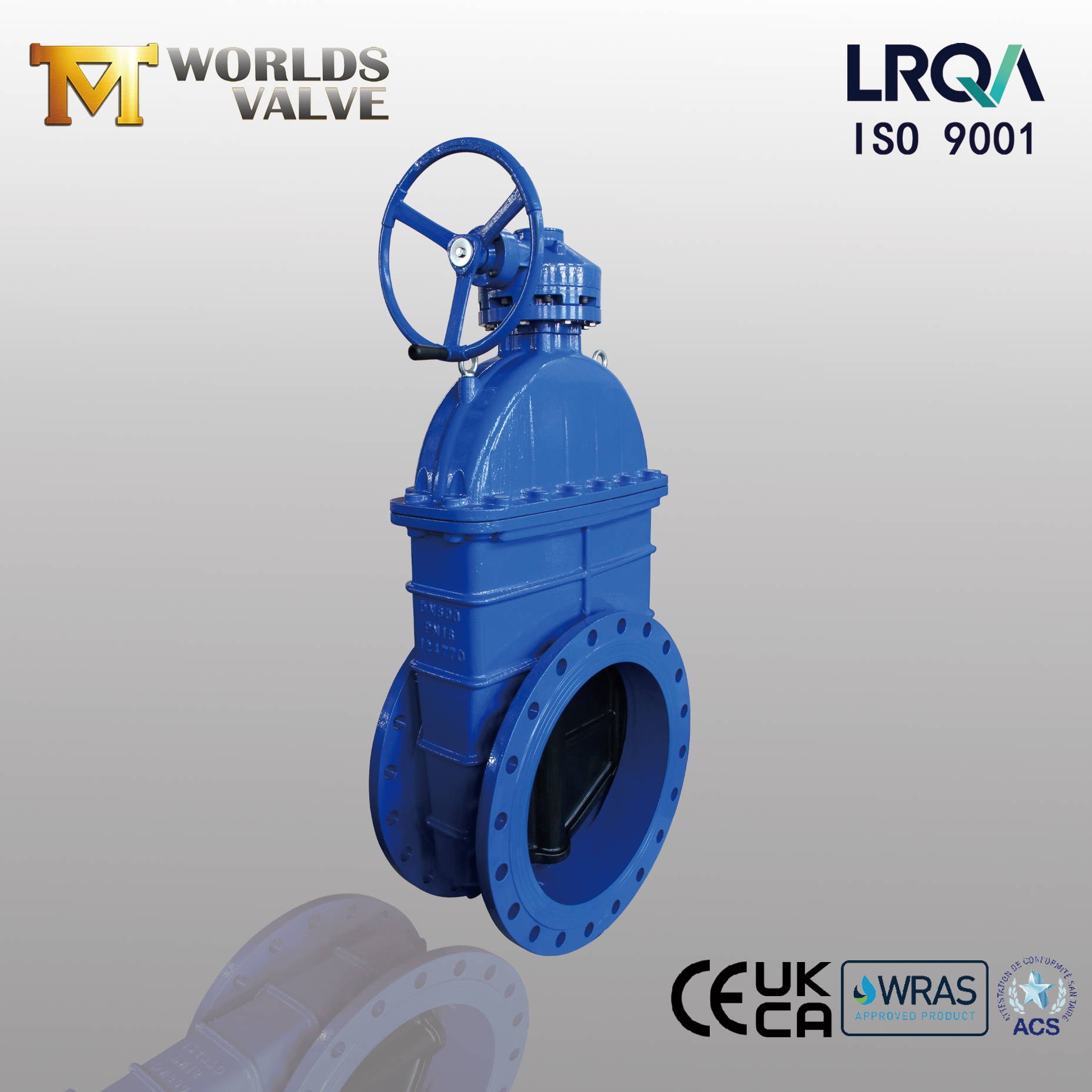

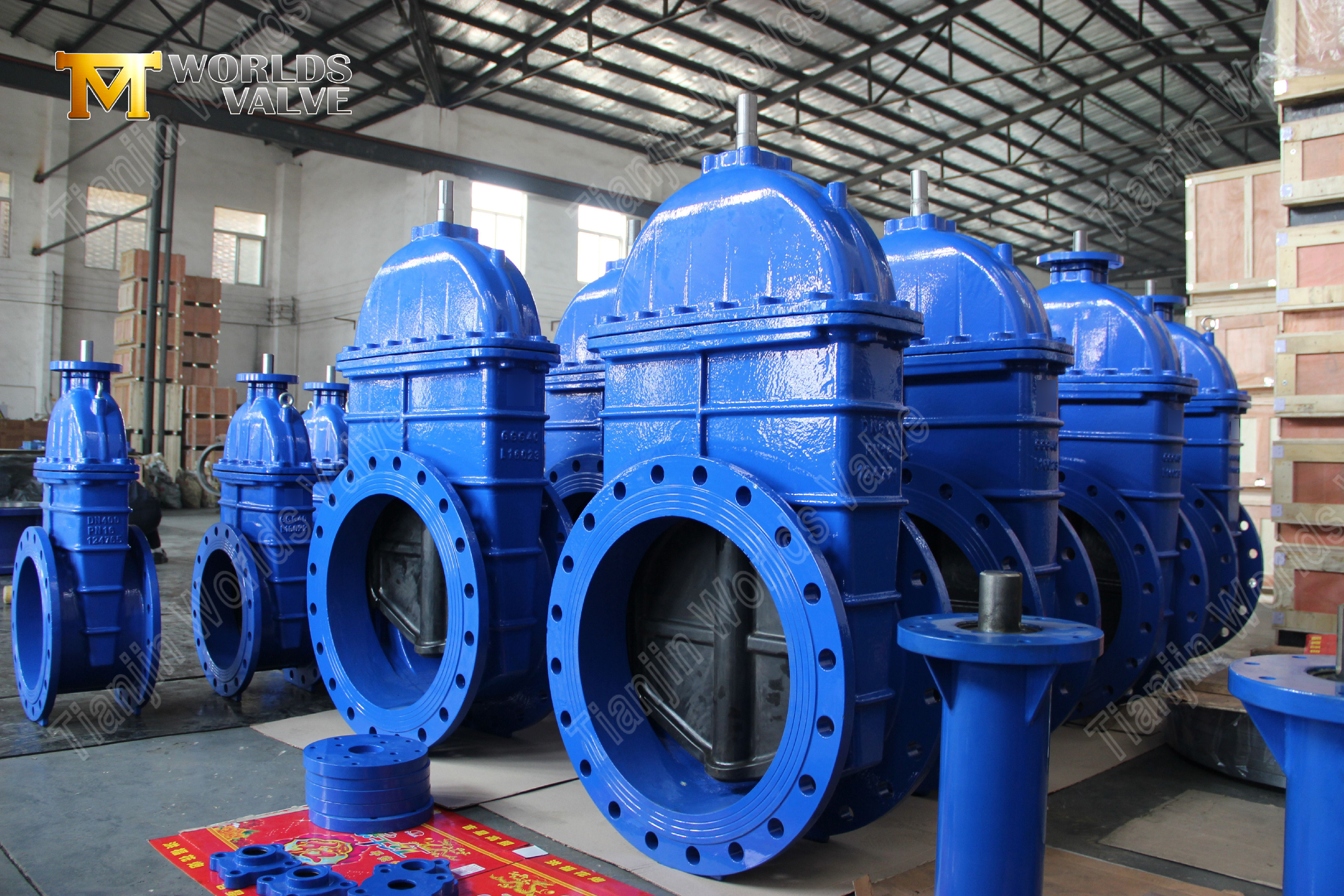

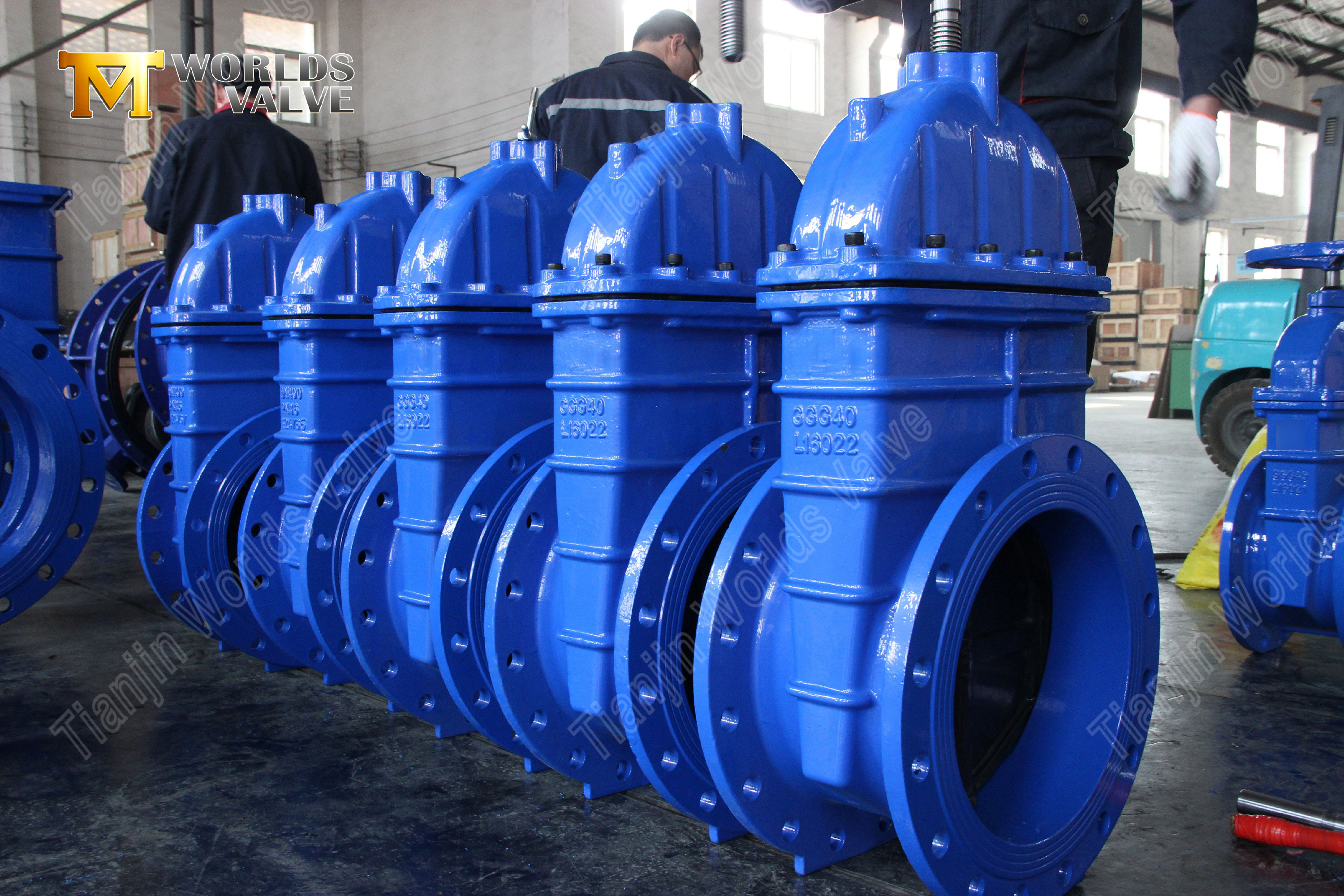

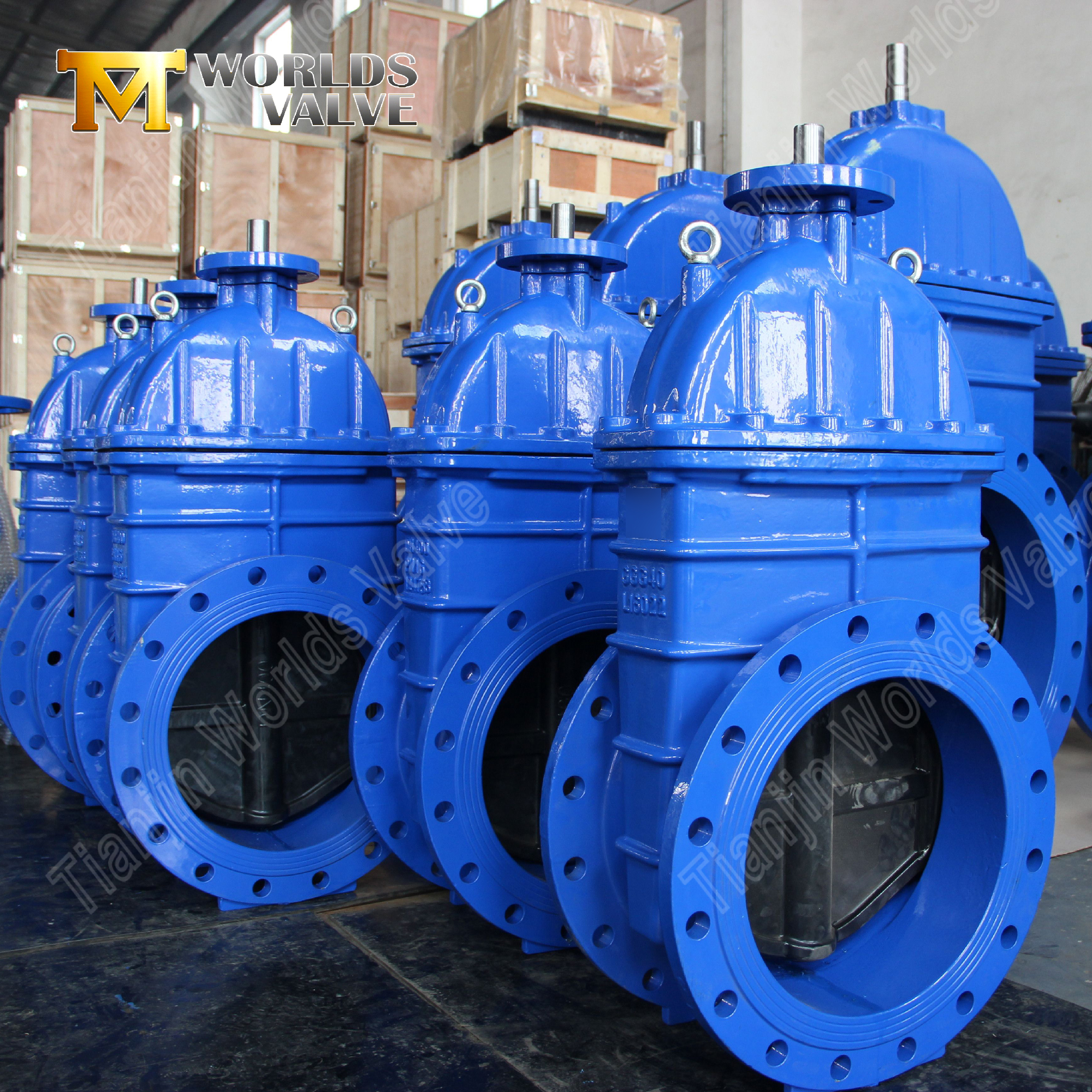

Válvula de compuerta de vástago no ascendente operada por engranajes | Control de flujo confiable para aplicaciones exigentes

Introducción:

Válvula de compuerta de vástago no ascendente operada por engranajes | Control de flujo confiable para aplicaciones exigentes

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS

RGV01-TF010203--Manual de Operación y Mantenimiento DESCARGAR

Características técnicas y ventajas de diseño:

1. Sistema de operación de engranajes eficiente

• Diseño mecánico de precisión：La válvula incorpora un mecanismo de engranaje helicoidal que crea una ventaja mecánica óptima mediante un engranaje de precisión. Este sistema garantiza un funcionamiento suave al tiempo que proporciona una capacidad de autobloqueo inherente para mantener un posicionamiento seguro de la válvula.

• Componentes de rendimiento duraderos：Fabricado con componentes de engranajes endurecidos y tratamientos superficiales avanzados, el mecanismo ofrece una vida útil prolongada y un rendimiento constante. La construcción robusta resiste el funcionamiento frecuente en entornos industriales exigentes.

• Operación fácil de usar：Con un diseño de entrada ergonómico, el sistema permite un control sin esfuerzo con un esfuerzo operativo significativamente reducido. El diseño optimizado para el mantenimiento garantiza confiabilidad a largo plazo y al mismo tiempo minimiza los requisitos de servicio.

2. Diseño de vástago no ascendente que ahorra espacio

• Instalación compacta: El vástago gira internamente sin movimiento vertical, lo que reduce el espacio libre superior requerido en un 50 %.

• Mecanismo protegido: El vástago completamente cerrado evita la corrosión, los daños por impacto y el funcionamiento no autorizado

• Ideal para espacios reducidos: Perfecto para fosos de válvulas, cámaras subterráneas y salas mecánicas abarrotadas

3. Rendimiento de sellado superior

• Diseño sentado resistente: La cuña encapsulada en EPDM o NBR garantiza un cierre hermético (EN 12266-1 Clase A)

• Fuga cero: El sellado de caucho a cuerpo elimina el contacto de metal a metal, evitando fugas incluso después de miles de ciclos.

• Materiales resistentes a la corrosión: El vástago de acero inoxidable y el cuerpo recubierto de epoxi garantizan una larga vida útil en entornos hostiles

4. Materiales de construcción duraderos

• Material del cuerpo: Hierro dúctil de alta calidad (EN-GJS-500-7) con revestimiento epoxi adherido por fusión de 250 μm

• Tallo: Acero inoxidable AISI 420 con roscas trapezoidales mecanizadas con precisión.

• Componentes del engranaje: Engranajes de acero al carbono tratados térmicamente con revestimiento resistente a la corrosión

5. Funciones de fácil mantenimiento

• Operación sin lubricación: Los bujes de bronce autolubricantes y los cojinetes sellados eliminan el mantenimiento de rutina.

• Indicador visual de posición: Pantalla clara de estado de apertura/cierre en el operador de engranajes

• Fácil acceso: La cubierta de la caja de cambios extraíble simplifica la inspección y el servicio cuando sea necesario

Parámetros técnicos:

Ventajas competitivas：

• Optimización del espacio: El diseño de vástago no ascendente permite la instalación en áreas con espacio vertical limitado

• Operación sin esfuerzo: El sistema de reducción de engranajes reduce el par de operación requerido hasta en un 60%

• Durabilidad: Los materiales resistentes a la corrosión y la caja de cambios resistente a la intemperie garantizan una larga vida útil

• Mantenimiento cero: Los componentes autolubricantes y el mecanismo sellado eliminan el mantenimiento de rutina.

• Cumplimiento global: Las certificaciones CE, UKCA y WRAS facilitan las especificaciones de proyectos internacionales.

• Sellado confiable: El diseño de asiento resistente garantiza un cierre hermético incluso después de una inactividad prolongada

Aplicaciones industriales

• Sistemas de Distribución de Agua: Aislamiento de líneas principales, control de embalses y estaciones de bombeo.

• Protección contra incendios: Sistemas de rociadores, líneas de suministro de hidrantes y tanques de agua contra incendios

• Procesamiento industrial: Circuitos de agua de refrigeración, dosificación de productos químicos y líneas de agua de proceso.

• Tratamiento de aguas residuales: Sistemas de control de efluentes, manipulación de lodos y filtración.

• Servicios de construcción: Cámaras de válvulas del sótano, sistemas ascendentes y salas de equipos mecánicos

Conclusión:

Combinando un funcionamiento preciso del engranaje con un diseño de vástago no ascendente que ahorra espacio, esta válvula de compuerta ofrece un rendimiento confiable en distribución de agua, protección contra incendios y aplicaciones industriales donde las válvulas convencionales no pueden caber.
