CBF02-TL01
OEM | ODM | WDS
| Cantidad: | |
|---|---|

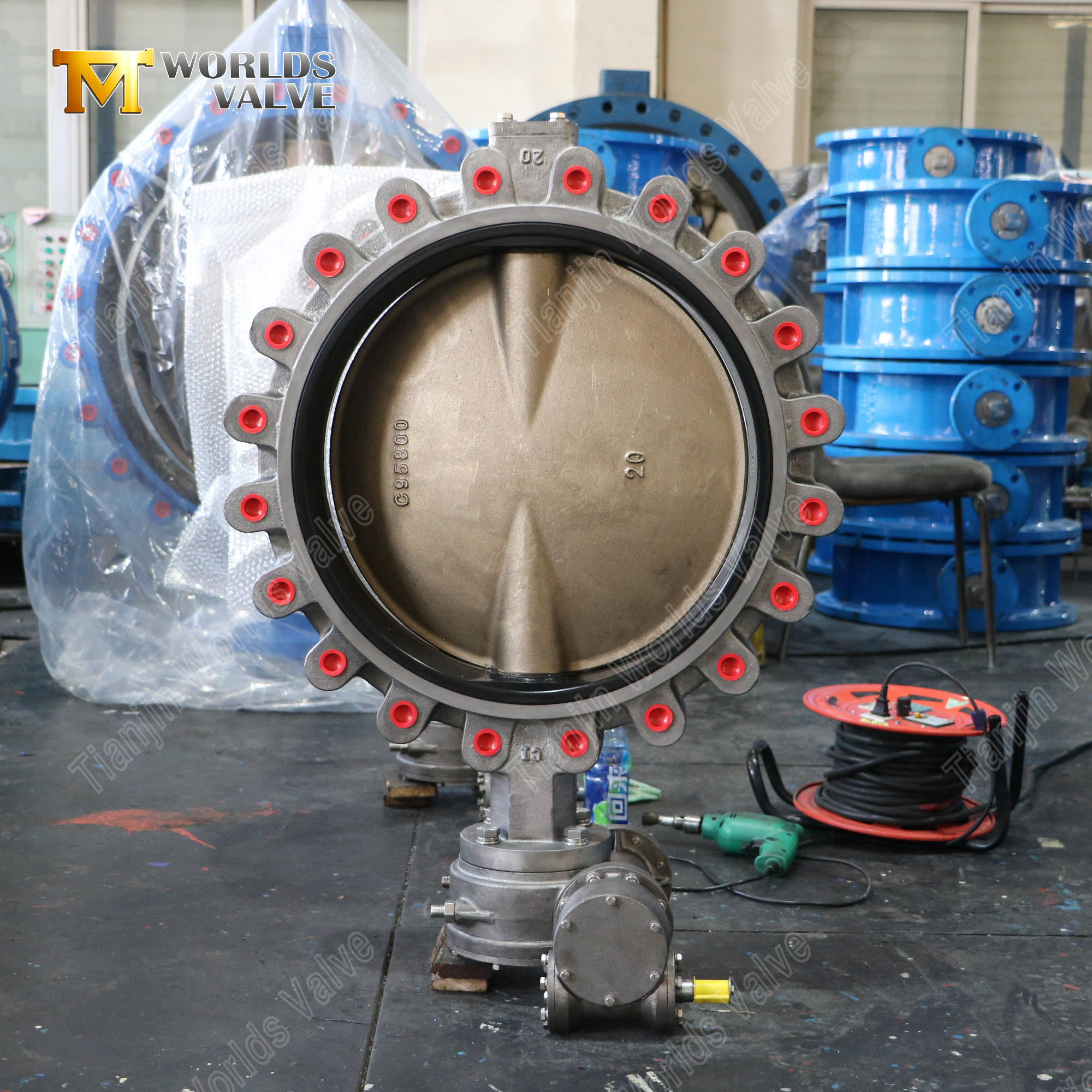

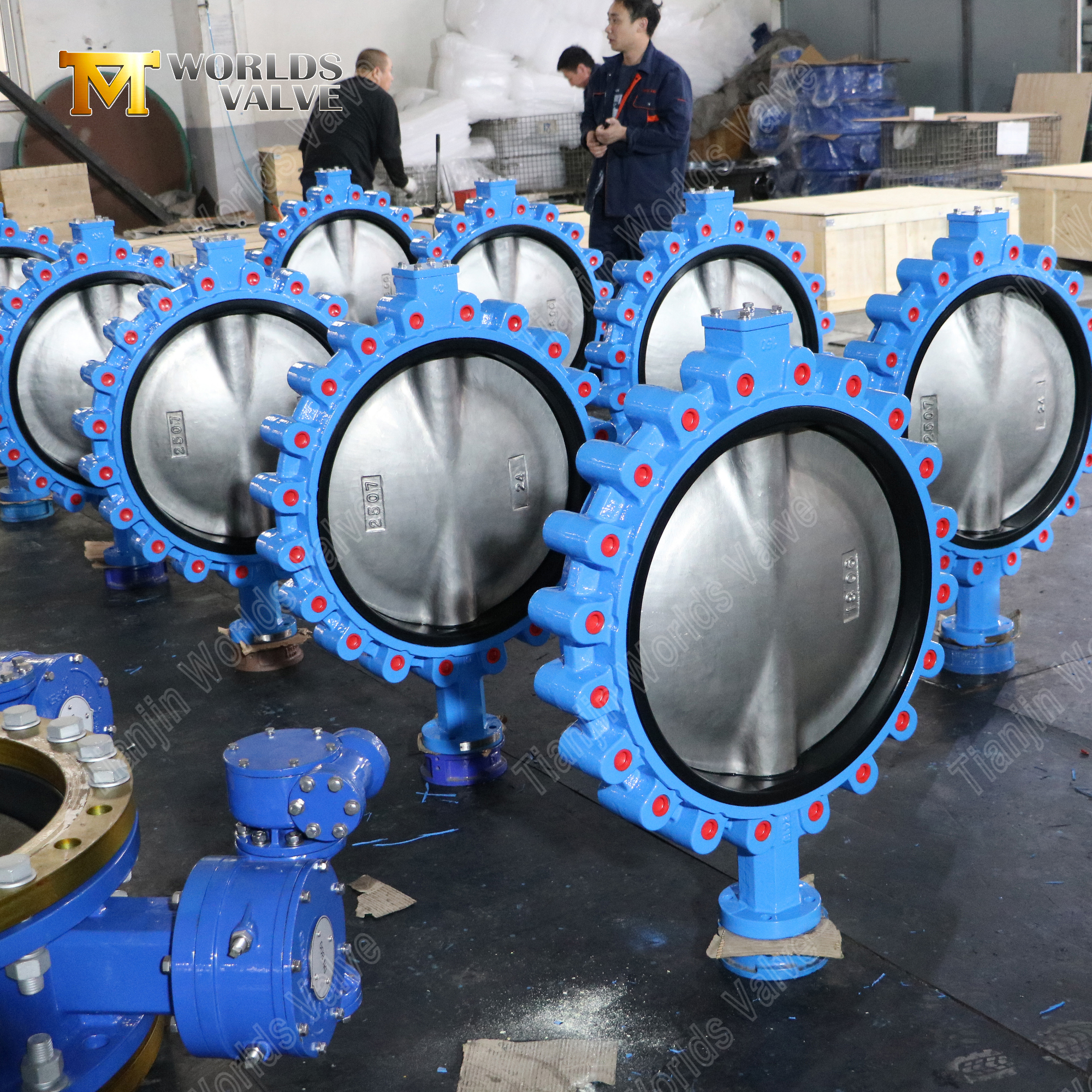

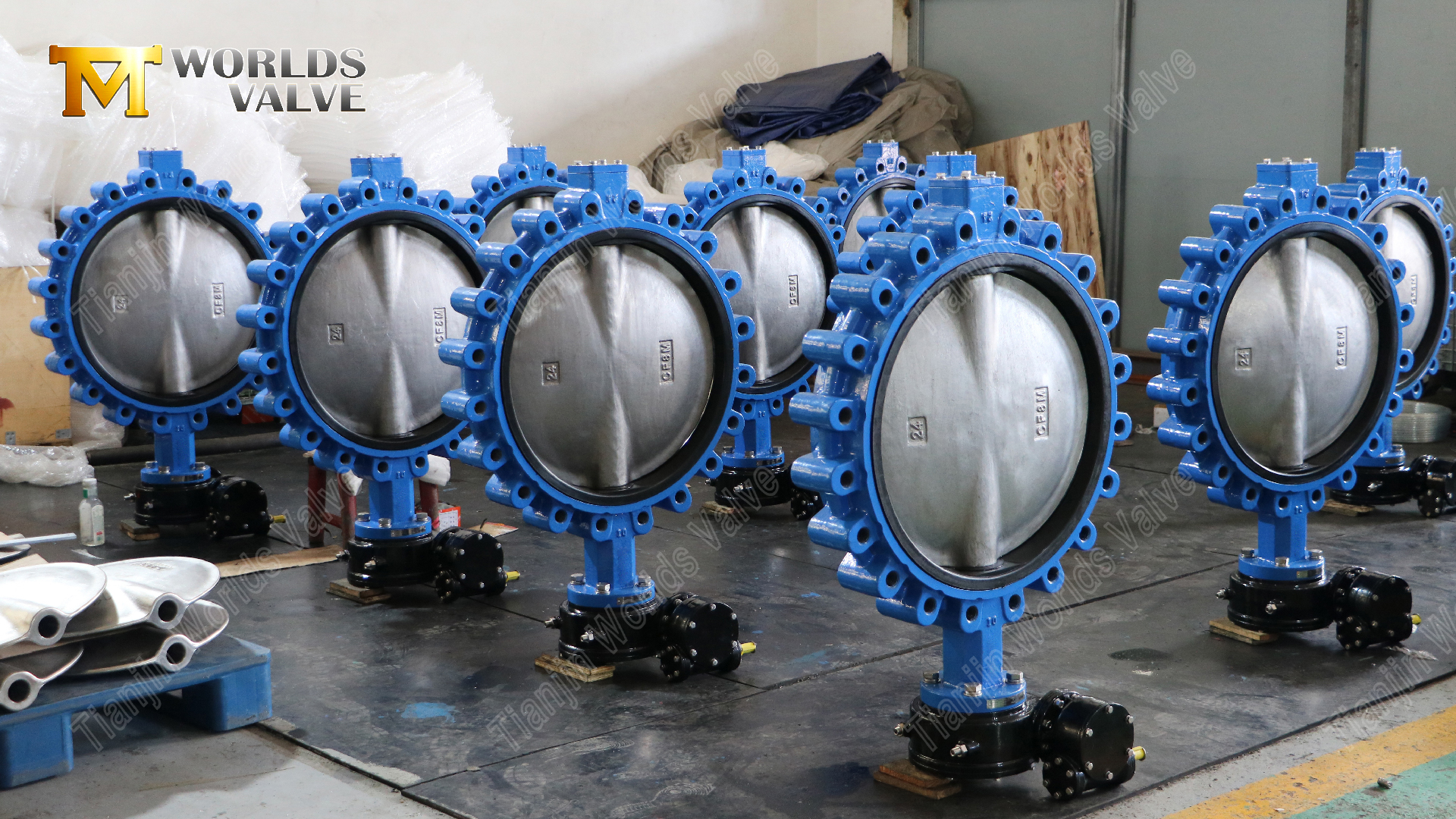

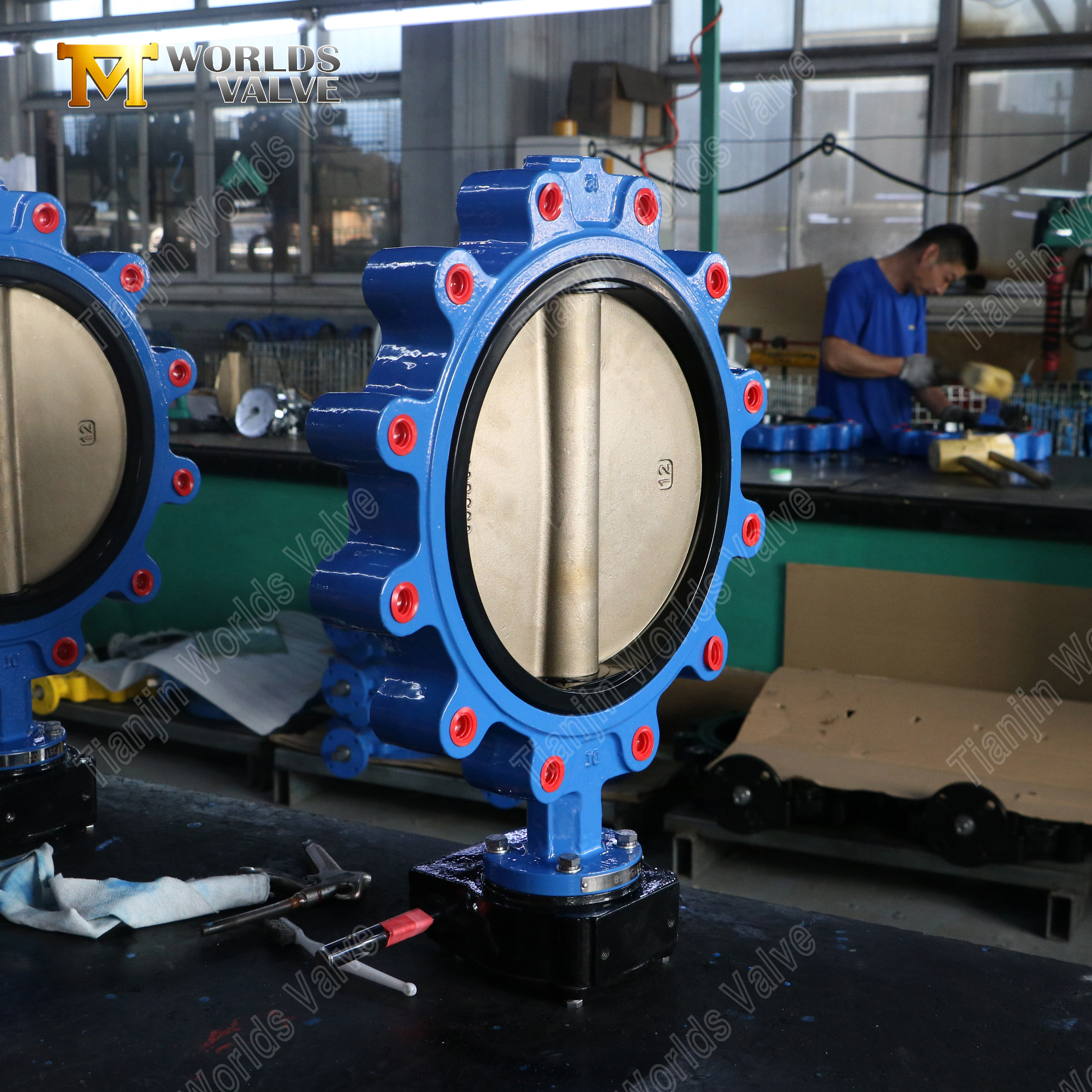

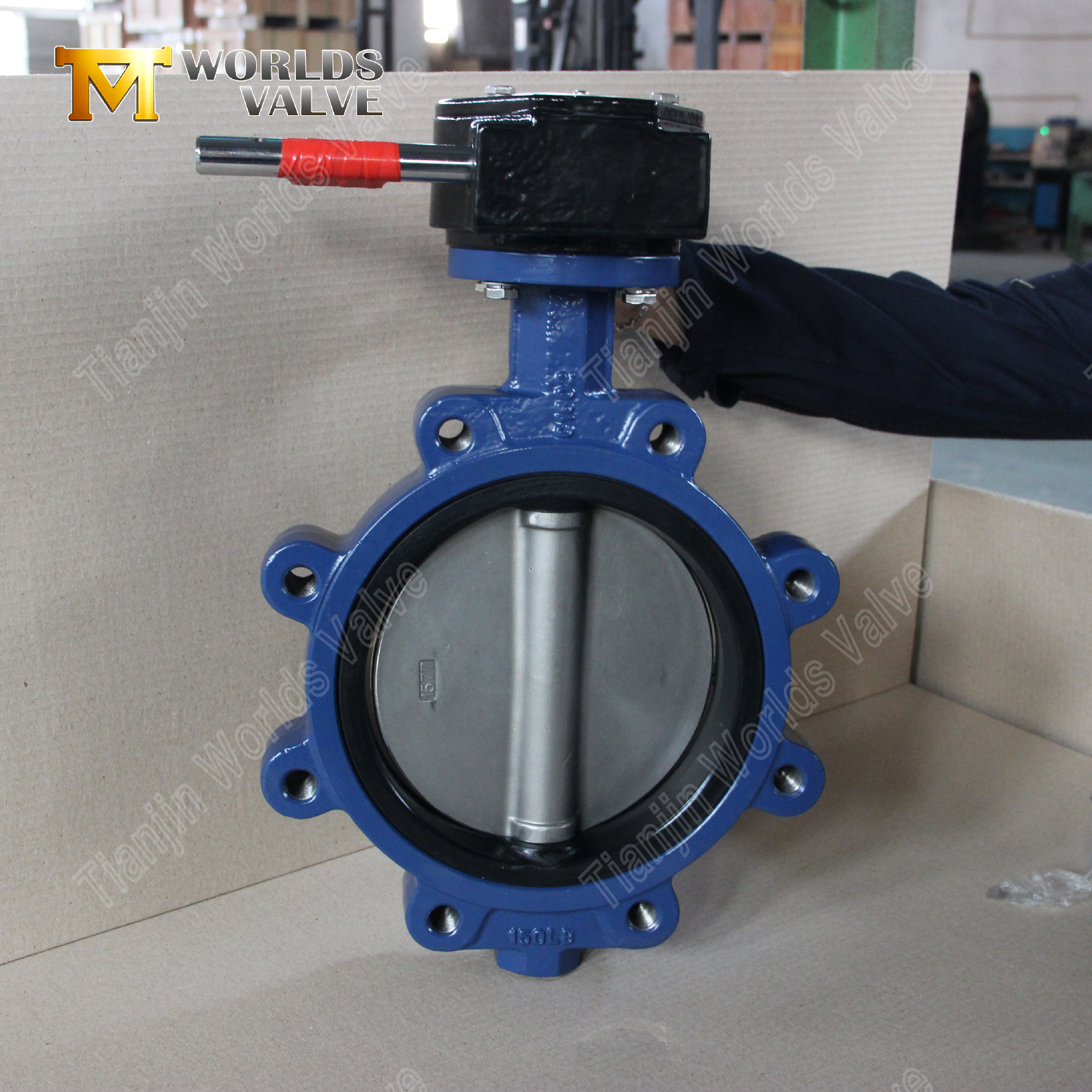

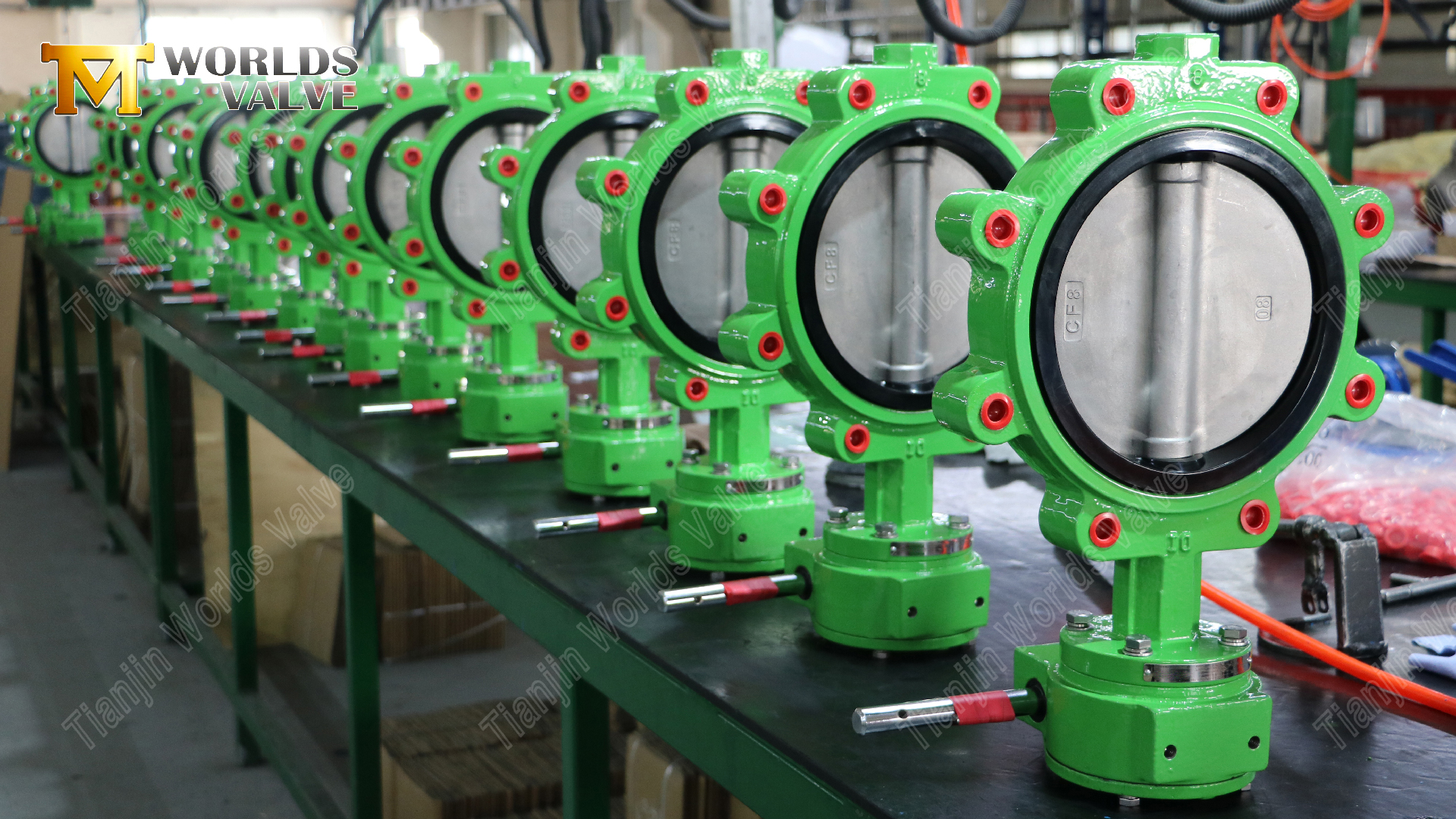

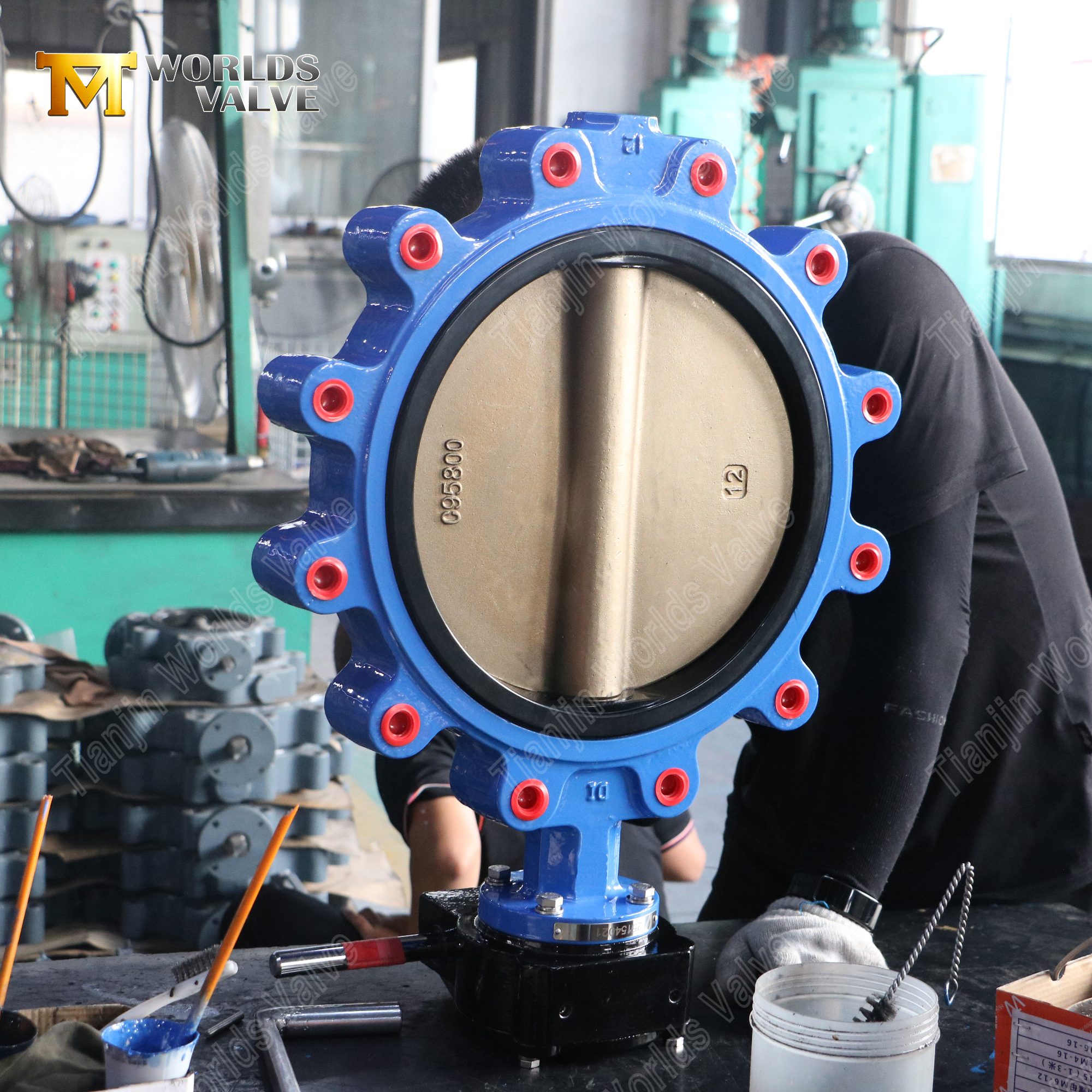

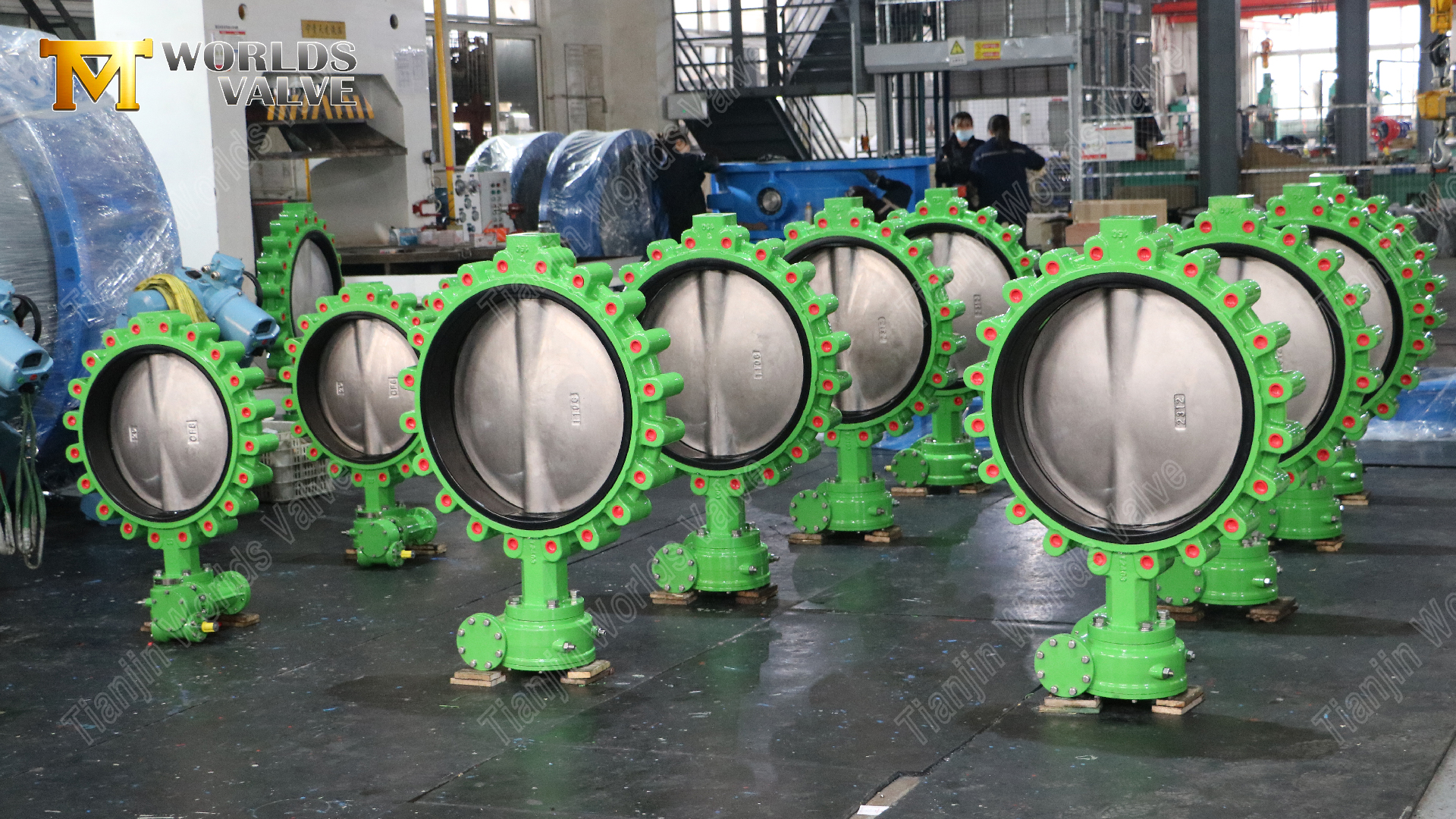

La clave de su rendimiento es la combinación de materiales de primera calidad: un disco **CF8M (acero inoxidable AISI 316)** resistente a la corrosión combinado con un **asiento de EPDM** resistente, lo que garantiza un sello hermético y duradero. El diseño distintivo del **cuerpo estilo LUG** permite una fácil instalación y extracción desde un lado de una tubería, lo que lo hace ideal para aplicaciones de fin de línea del sistema o donde no es posible retirar la brida aguas abajo. Ofrecemos esta válvula en una amplia gama de tamaños desde **DN50 a DN1200**, lo que se adapta a una amplia gama de requisitos de proyectos.
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable
CBF02-TL01-Manual de Operación y Mantenimiento DESCARGAR
1. Diseño LUG robusto para instalación flexible y servicio de fin de línea
El cuerpo de la válvula está fabricado con inserciones roscadas integradas (orejetas), lo que proporciona una flexibilidad excepcional. Este diseño permite atornillar la válvula directamente a una sola brida, lo que permite un fácil mantenimiento sin desmontar toda la sección de la tubería. Es particularmente ventajoso para servicios de final de línea o aplicaciones sin salida, ya que ofrece una conexión segura y confiable.

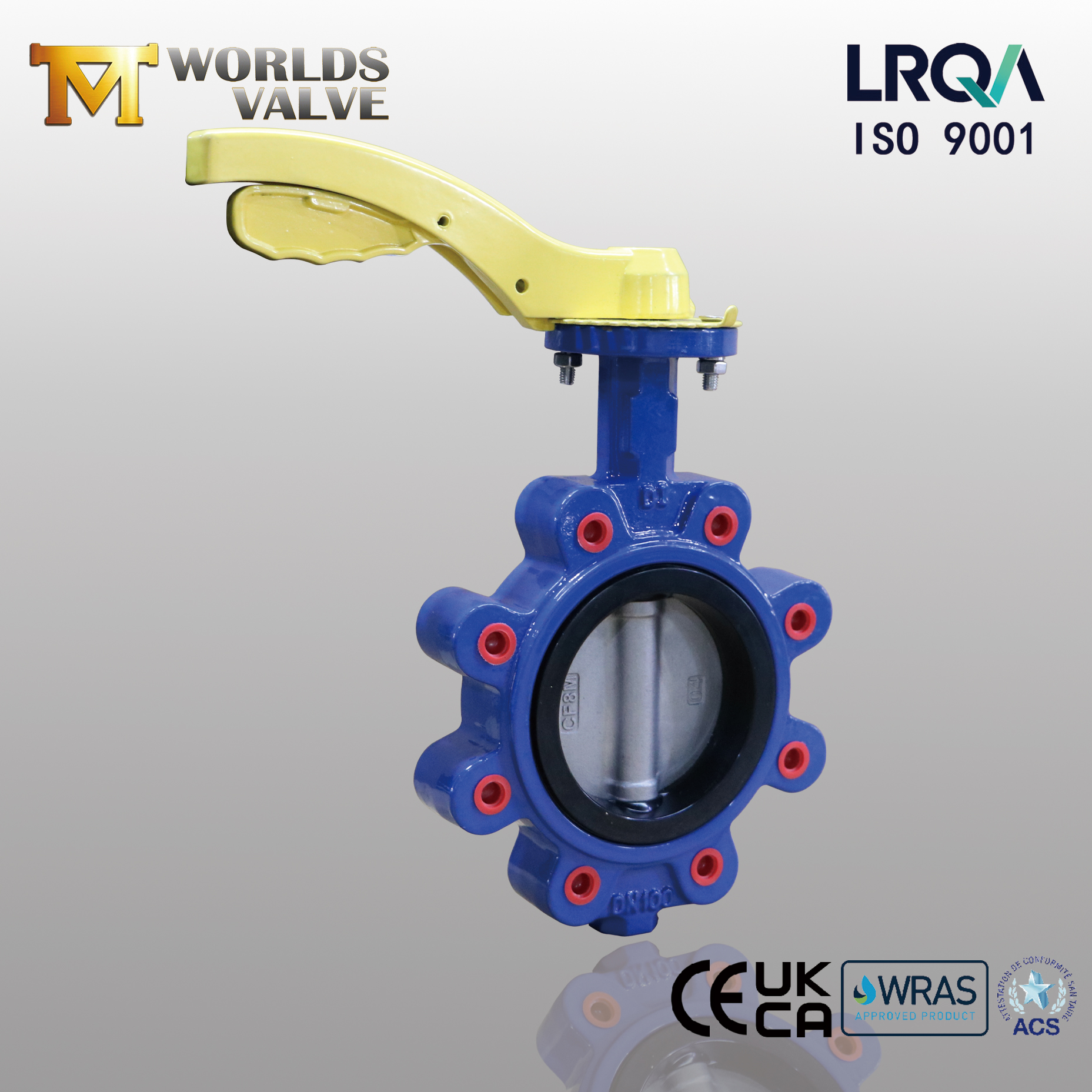

2. Operación manual de la manija para un control directo y confiable
Equipada con una manija manual resistente, esta válvula proporciona un control inmediato e intuitivo sobre el flujo de fluido. El indicador visual de posición (paralelo o perpendicular a la tubería) ofrece una confirmación clara del estado de un vistazo. Este diseño simple y sin engranajes garantiza un funcionamiento confiable sin necesidad de fuentes de alimentación externas, lo que lo hace perfecto para tareas estándar de encendido y apagado.
3. Combinación superior de materiales para mayor durabilidad y sellado hermético
El **disco de acero inoxidable CF8M (AISI 316)** ofrece una excelente resistencia a la corrosión y las picaduras, especialmente de los cloruros, lo que garantiza la longevidad en agua y medios ligeramente agresivos. El **asiento de elastómero EPDM** proporciona una excelente elasticidad de sellado, una fuerte resistencia al agua y a la intemperie y un rendimiento confiable en un amplio rango de temperaturas. Este binomio garantiza una larga vida útil con un mínimo mantenimiento.
4. Amplio rango de tamaños (DN50-DN1200) y capacidad de alta presión (PN16)
Nuestra capacidad de producción cubre un amplio espectro desde DN50 hasta DN1200 de gran diámetro, satisfaciendo las necesidades de proyectos de tuberías tanto estándar como de gran escala. Clasificada para presión **PN16**, esta válvula está diseñada para manejar presiones más altas del sistema con confianza, lo que garantiza un cierre seguro y la integridad del sistema en aplicaciones más exigentes.
Parámetro | Especificación |
modelo | Válvula de mariposa de orejeta (CBF02-TL01) |
Tallas | DN50-DN1200 |
Clasificación de presión | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Diseño | EN593 BS5155 EN1092 ISO5211 |
Pruebas | ISO5208 EN12266-1 |
Brida SUPERIOR | ISO5211 (según necesidades del cliente) |
Cara a cara | EN558-1 DIN3202 ISO5752 BS5155 |
Estándar | ASME B16.34 |
cuerpo | Hierro dúctil |
disco | CF8M (Acero inoxidable AISI 316) |
Seat | EPDM |
tallo | SS431 |
Calidad certificada y cumplimiento global: Somos un fabricante **certificado ISO 9001**. Nuestras válvulas están diseñadas para cumplir con los estándares internacionales y se pueden suministrar para cumplir con **WRAS, ACS, UKCA, CE** y otras certificaciones previa solicitud, lo que garantiza la aceptación en los mercados de todo el mundo.
Fabricante experto de OEM/ODM: Como socio especializado de OEM/ODM, ofrecemos una amplia personalización. Más allá de las especificaciones estándar, podemos ajustar los materiales (p. ej., diferentes elastómeros de asiento, cuerpos revestidos), las clasificaciones de presión y los métodos de actuación (de engranajes, eléctricos, neumáticos) para que se ajusten exactamente al plano de su proyecto.
Proveedor global probado: Con amplia experiencia exportando a decenas de países, entendemos los requisitos de los proyectos internacionales. Nuestro equipo garantiza soporte profesional, comunicación clara y logística confiable desde la consulta hasta la entrega.
Plantas de Tratamiento y Distribución de Agua
Sistemas HVAC (Calefacción, Ventilación, Aire Acondicionado)
Sistemas de rociadores de protección contra incendios
Circuitos de refrigeración y agua para procesos industriales
Redes de Riego y Abastecimiento de Agua
Para obtener cotizaciones detalladas, dibujos CAD o discutir la personalización de esta válvula de mariposa PN16 LUG para su proyecto, comuníquese hoy con Tianjin Worlds Valve Co., Ltd..
