Válvula de mariposa Wafer accionada neumáticamente - Fabricante OEM

Descripción general del producto

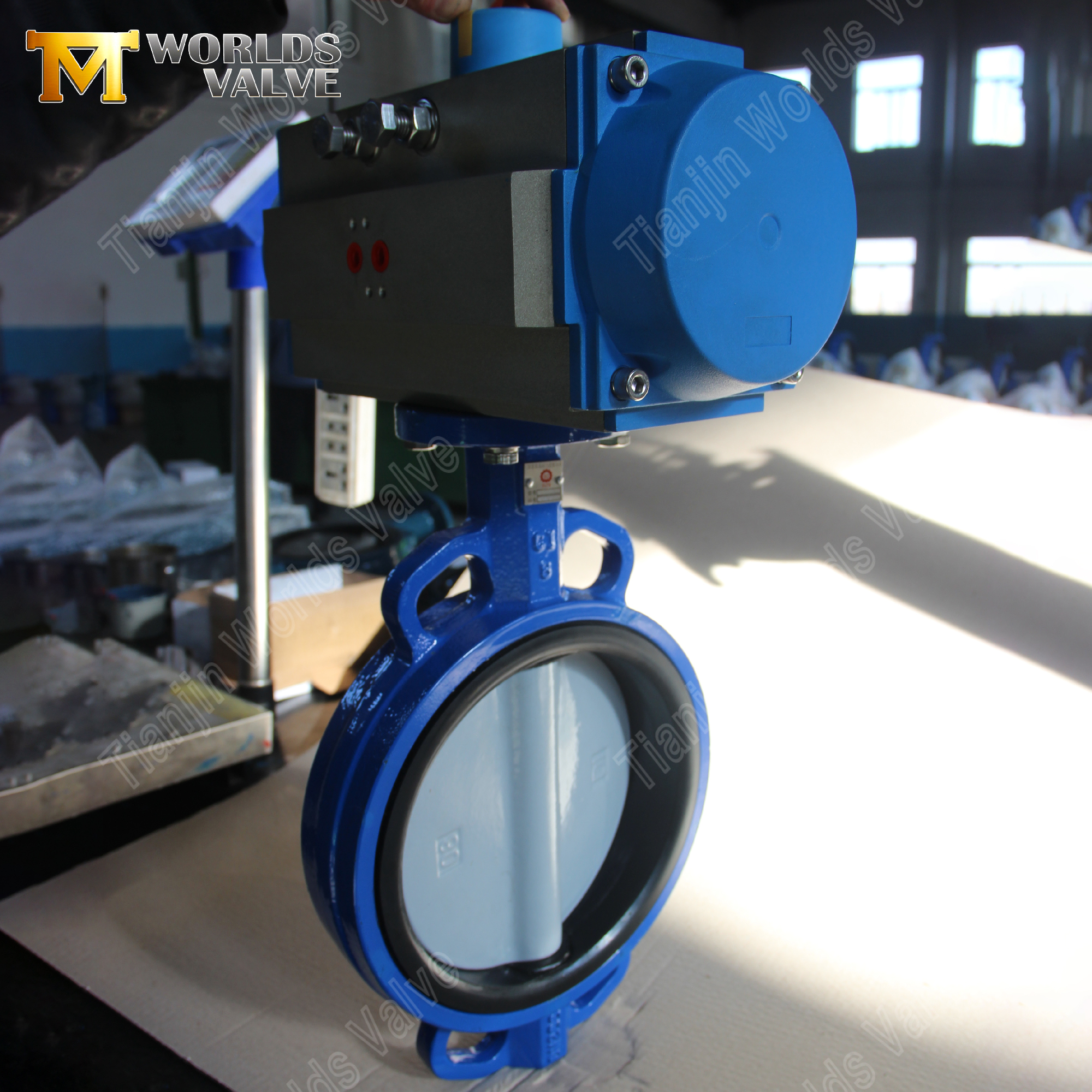

Una válvula de mariposa tipo oblea accionada neumáticamente es un dispositivo de control de flujo de un cuarto de vuelta que combina un cuerpo compacto estilo oblea con un actuador neumático para operación automatizada. El diseño de oblea permite intercalar la válvula entre dos bridas de tubería, lo que ahorra espacio y reduce el peso total en comparación con los diseños con bridas o con orejetas. El actuador neumático ofrece una respuesta rápida y confiable, lo que convierte a esta válvula en una excelente opción para líneas de proceso automatizadas, sistemas controlados remotamente y aplicaciones que requieren ciclos frecuentes.

Como fabricante directo de OEM/ODM con más de 19 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. ofrece válvulas de mariposa neumáticas tipo wafer totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y configuraciones de actuadores), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificado por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

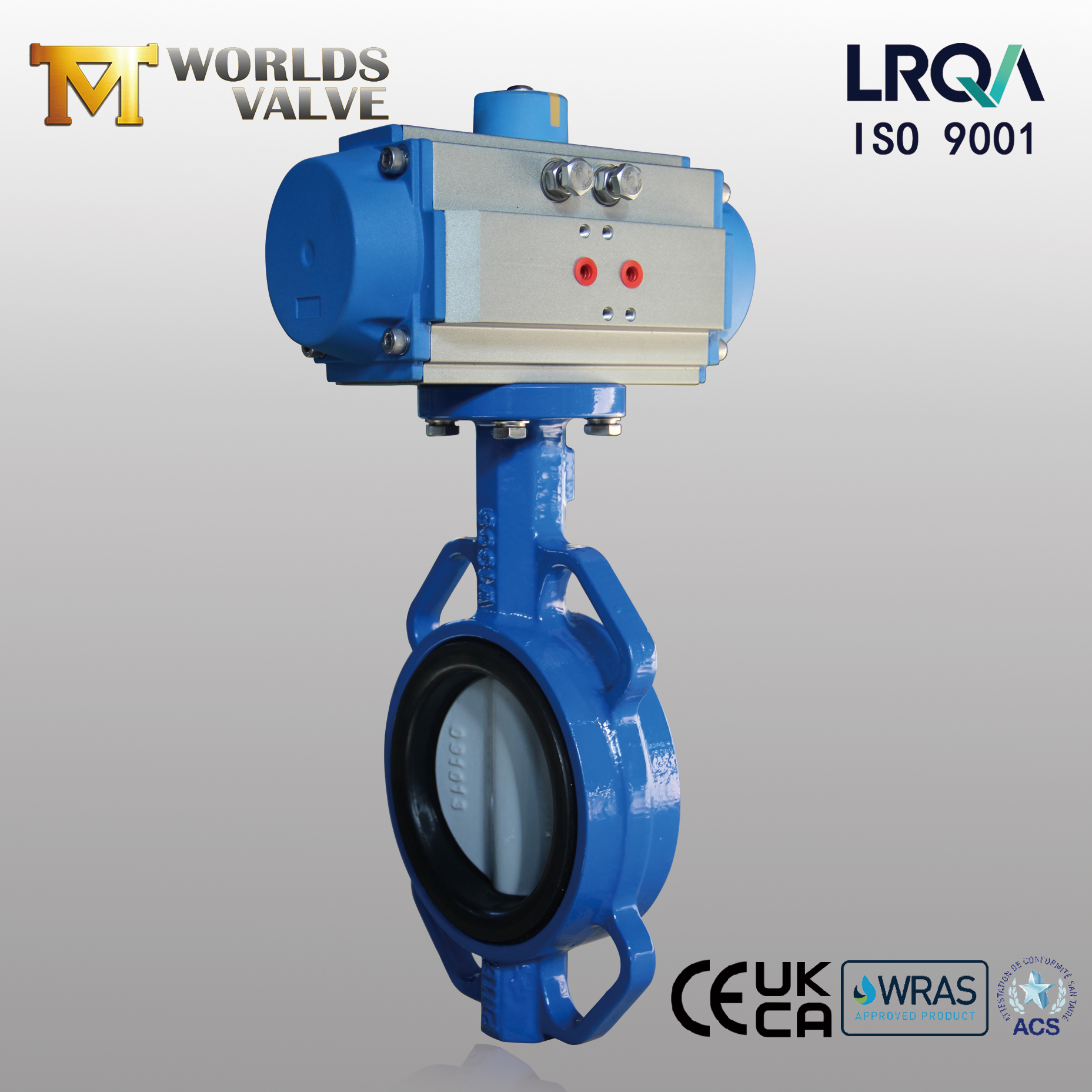

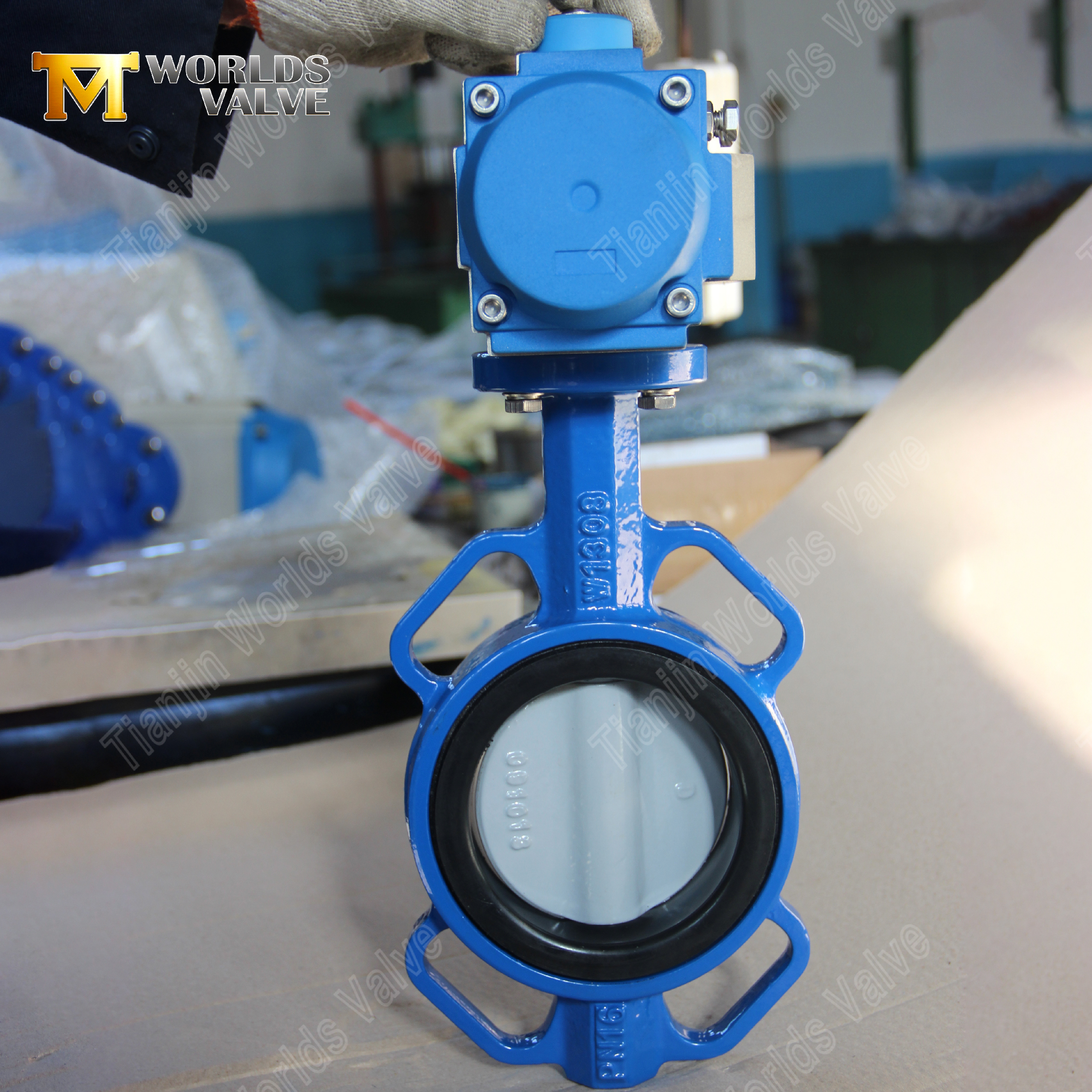

Válvula de mariposa Wafer | Cuerpo CI | Disco DI con revestimiento de nailon | Actuador neumático

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

CBF02-TA01 - Información detallada del producto

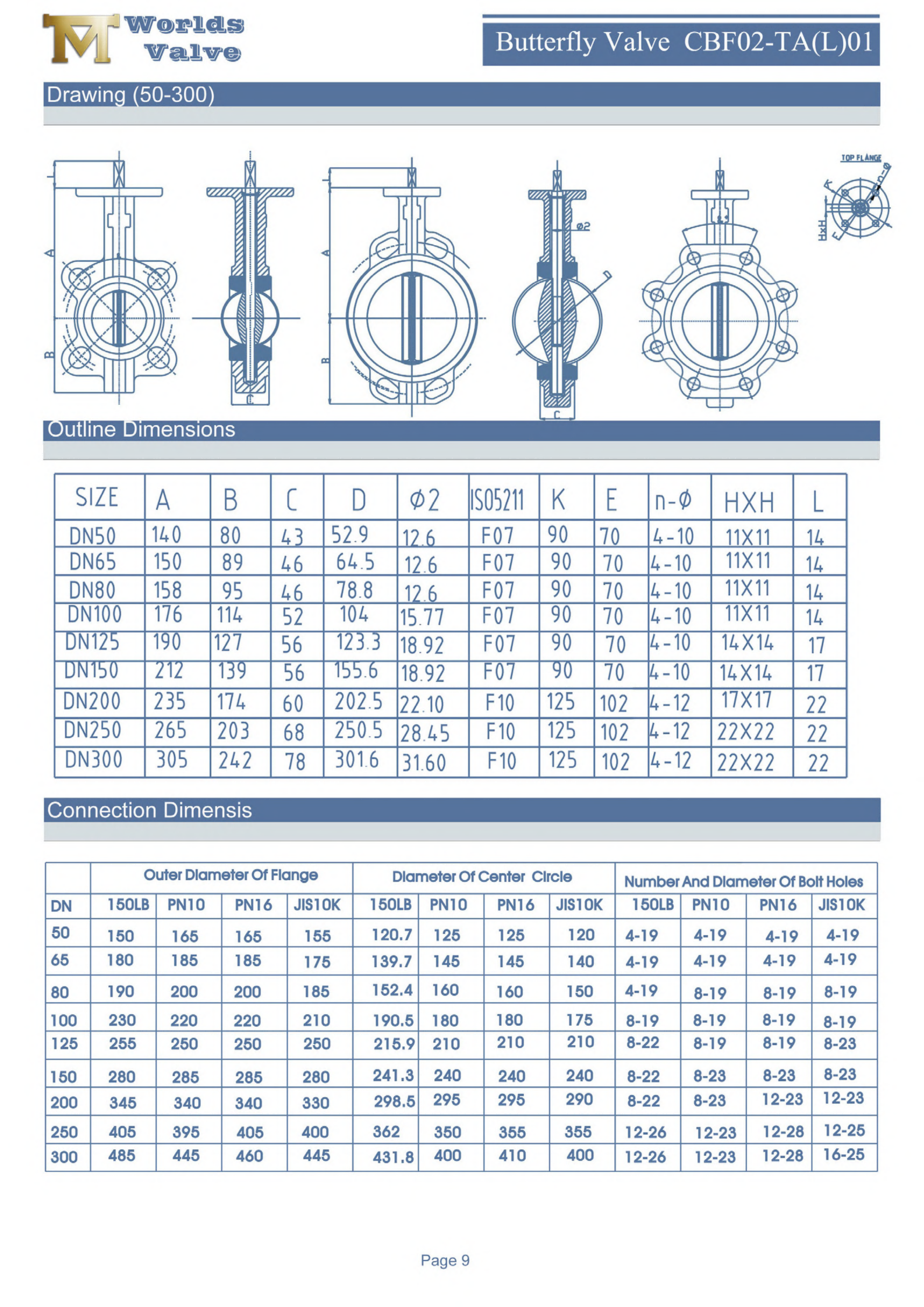

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño tipo oblea: compacto y económico

• Ahorro de espacio : el cuerpo de la oblea se intercala entre dos bridas de tubería, lo que requiere un espacio mínimo entre caras y reduce la longitud total de la tubería.

• Ligero : hasta un 40 % más ligero que los diseños con bridas o con orejetas, lo que simplifica el manejo y reduce la carga estructural en los sistemas de tuberías.

• Rentable : con menos material y un mecanizado más sencillo, las válvulas tipo wafer ofrecen un valor excelente para aplicaciones industriales de uso general.

2. Material del cuerpo: CI (hierro gris)

• Resistencia confiable : el hierro gris proporciona resistencia mecánica adecuada para servicio PN10/PN16 en aplicaciones de agua, petróleo y gas.

• Excelente maquinabilidad : el material permite una fundición precisa y tolerancias dimensionales ajustadas, lo que garantiza un sellado confiable de la brida y un funcionamiento suave del disco.

• Elección económica : CI ofrece una solución rentable para servicios industriales generales donde no se requiere una alta resistencia al impacto.

3. Material del disco: DI con revestimiento de nailon

• Resistencia superior al desgaste : el revestimiento de nailon protege el núcleo de hierro dúctil de la abrasión, lo que prolonga la vida útil del disco en agua, aguas residuales y medios ligeramente abrasivos.

• Protección contra la corrosión : el revestimiento de nailon resiste la corrosión y los ataques químicos, lo que hace que el disco sea adecuado para una amplia gama de fluidos industriales.

• Superficie lisa : la superficie de nailon de baja fricción reduce el par de operación y garantiza un movimiento suave del disco, minimizando los requisitos de tamaño del actuador.

4. Actuador neumático: respuesta rápida y automatización

• Operación rápida: los actuadores neumáticos ofrecen ciclos de apertura y cierre rápidos, ideales para control de procesos automatizados y aplicaciones de cierre de emergencia.

• Configuración flexible : disponible en diseños de doble acción (aire para abrir/aire para cerrar) o retorno por resorte (a prueba de fallas) para adaptarse a sus requisitos de seguridad.

• Integración de accesorios : se adapta fácilmente con interruptores de límite, válvulas de solenoide, posicionadores y reguladores de filtro de aire para una automatización completa.

• Preparado para zonas peligrosas : el funcionamiento neumático es inherentemente a prueba de explosiones, lo que lo hace adecuado para ATEX u otros entornos peligrosos.

5. Brida superior ISO 5211: montaje estandarizado

• Compatibilidad universal : la brida superior ISO 5211 acepta una amplia gama de actuadores neumáticos, eléctricos o hidráulicos sin soportes personalizados.

• Actualización sencilla : si sus requisitos de automatización cambian, simplemente cambie el actuador sin reemplazar el cuerpo de la válvula.

• Mantenimiento simplificado : el montaje estandarizado reduce el tiempo de inactividad durante el reemplazo o el servicio del actuador.

Aplicaciones típicas

Las válvulas de mariposa tipo wafer accionadas neumáticamente con cuerpo CI y disco DI recubierto de nailon son confiables en una amplia gama de industrias:

• Suministro y Distribución de Agua – Descarga de bombas, redes de distribución, aislamiento de zonas.

• Tratamiento de Aguas Residuales –Conducciones de aguas residuales, sistemas de aireación, descarga de efluentes.

• Sistemas HVAC –Agua helada, agua caliente, circuitos de torres de enfriamiento.

• Procesamiento industrial: agua de refrigeración, fluidos de proceso, dosificación de productos químicos.

• Protección contra incendios : líneas de agua contra incendios, sistemas de rociadores, válvulas de diluvio.

• Riego –Estaciones de bombeo agrícolas, riego de jardines.

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en válvulas neumáticas. Tenemos amplia experiencia en la fabricación de válvulas de mariposa accionadas neumáticamente para proyectos hidráulicos, industriales y municipales en todo el mundo. Nuestros actuadores se combinan y prueban con cada válvula para un rendimiento confiable.

• Experiencia en discos recubiertos de nailon. Nuestros discos DI recubiertos de nailon brindan una resistencia superior al desgaste y la corrosión en comparación con los discos sin recubrimiento, lo que extiende la vida útil y reduce los costos de mantenimiento.

• Personalización completa. Materiales, tamaños, presiones nominales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), configuraciones de actuadores, todo adaptado a sus especificaciones.

• Más de 19 años de experiencia exportadora. Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de lengüeta hoy:

Ya sea que necesite esta configuración de válvula de mariposa neumática tipo wafer, un tamaño o clasificación de presión diferente, o un paquete completo de válvulas para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (doble efecto o retorno por resorte)

• Accesorios necesarios (final de carrera, válvula solenoide, posicionador)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

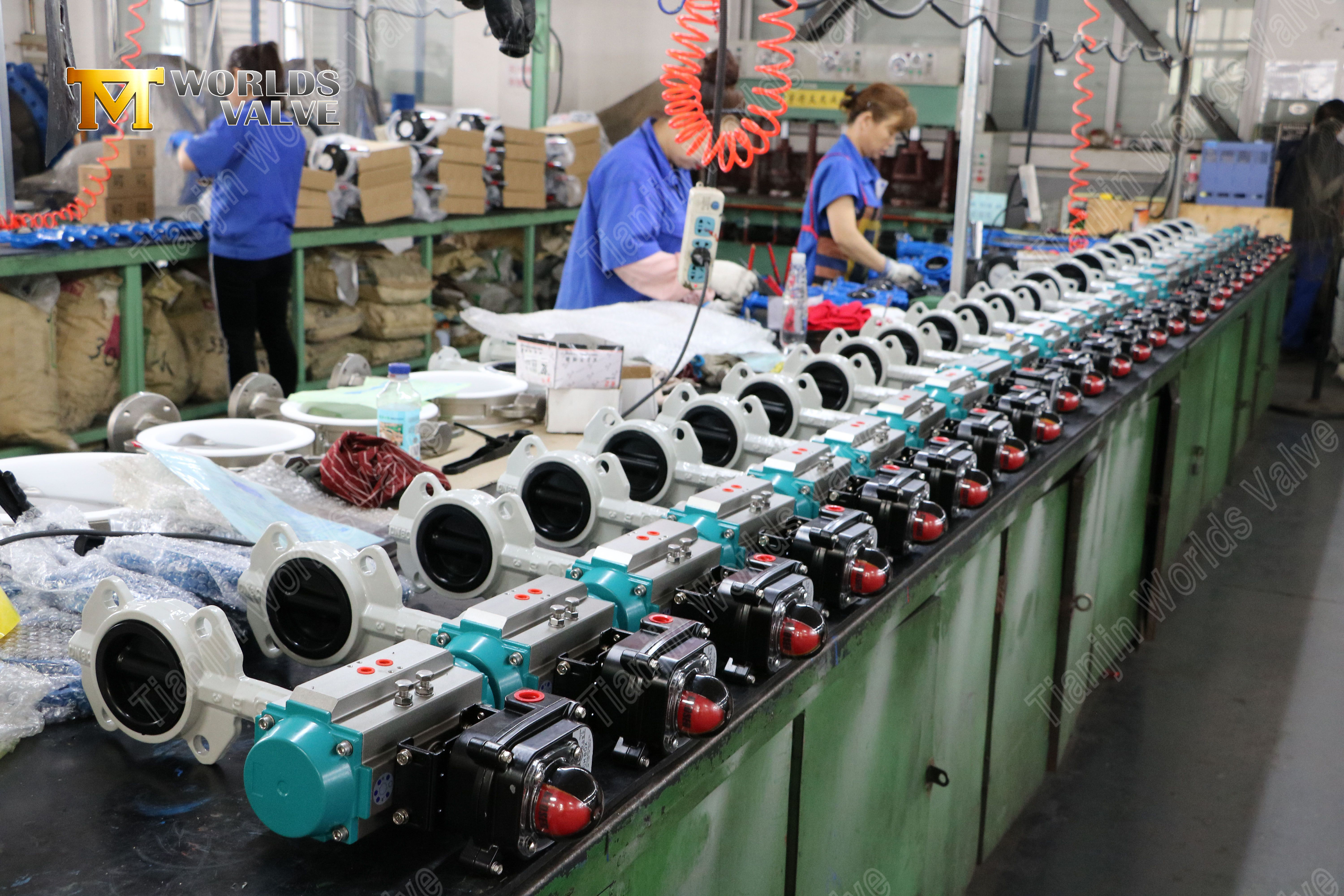

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
