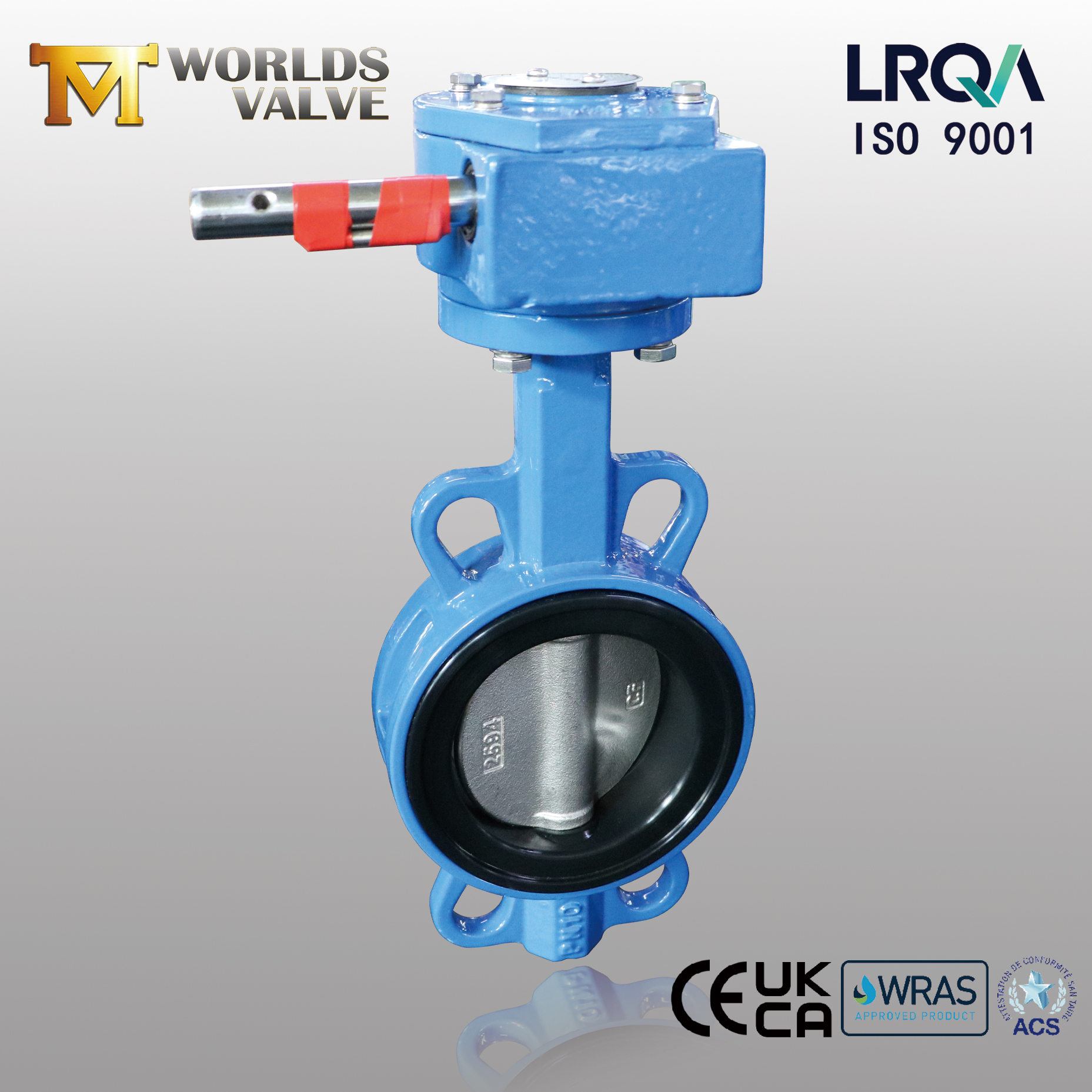

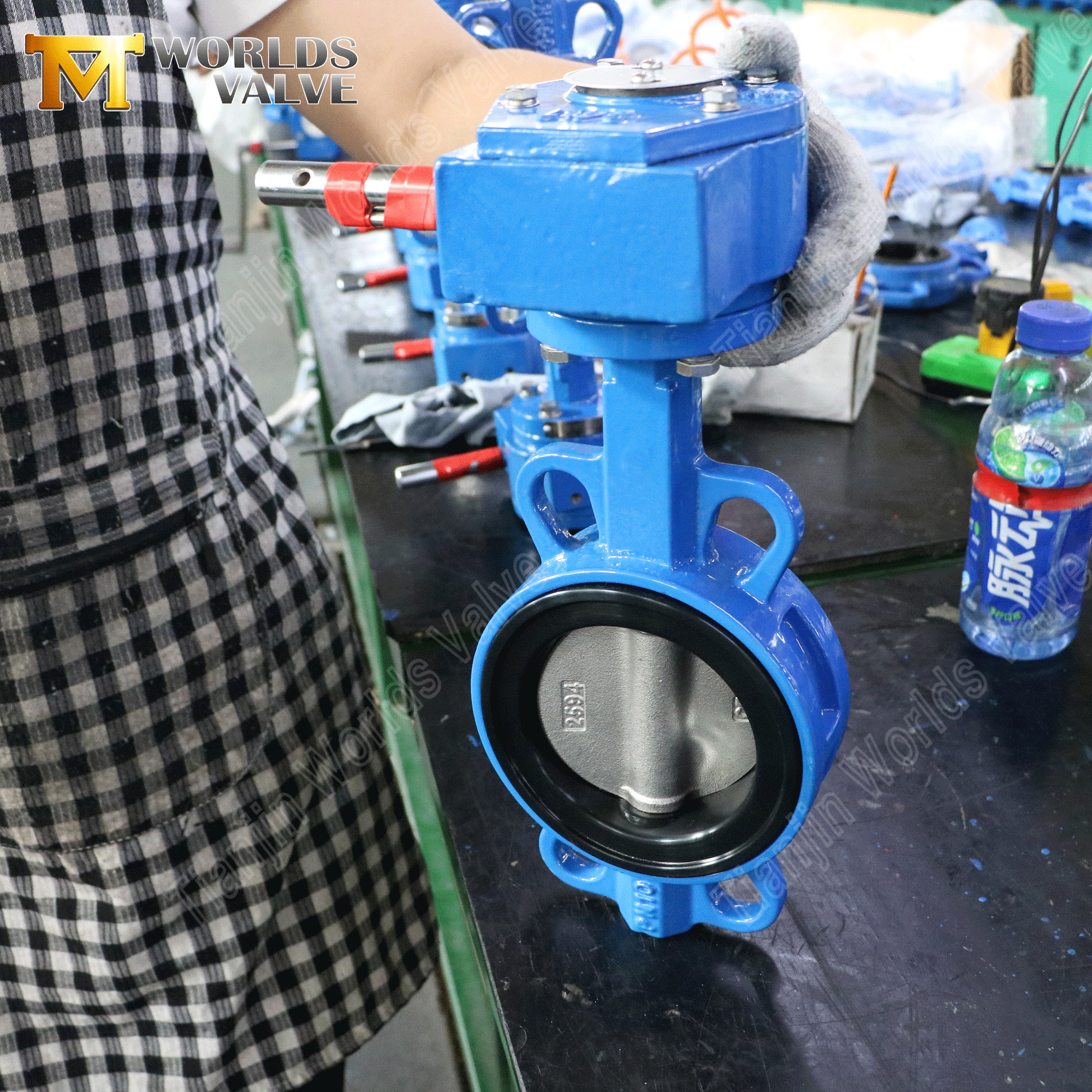

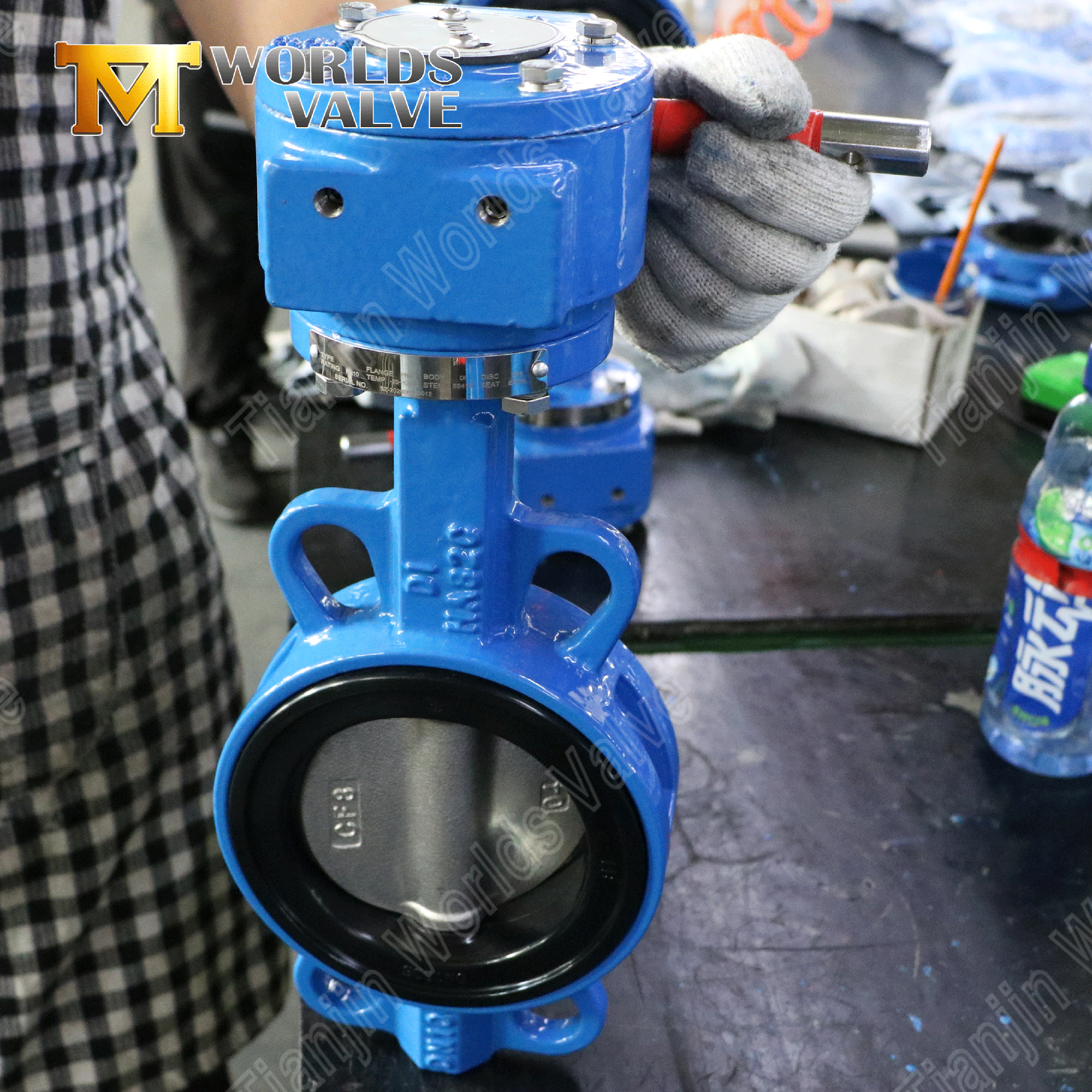

Válvula de mariposa Wafer accionada por engranajes: asiento de EPDM reemplazable, PN10

Descripción general del producto

Una válvula de mariposa tipo wafer operada por engranajes utiliza un operador de engranaje helicoidal para un control manual suave y autoblocante. El cuerpo de la oblea encaja entre dos bridas, lo que lo mantiene compacto y liviano. Lo que realmente distingue a este modelo es su asiento de EPDM reemplazable: a diferencia de los asientos adheridos, se puede cambiar en el campo sin reemplazar toda la válvula, lo que extiende la vida útil y reduce los costos de mantenimiento.

Este modelo de 4 pulgadas combina un cuerpo de hierro dúctil, un disco de acero inoxidable CF8, un asiento de EPDM reemplazable y un operador de engranaje helicoidal con clasificación PN10. Está construido para suministro de agua, aguas residuales, HVAC y servicios industriales en general. Como fabricante directo de OEM/ODM con más de 19 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. personaliza materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y actuadores según sus especificaciones. Contamos con las certificaciones ISO 9001 (LRQA), CE, UKCA, WRAS y ACS y exportamos a más de 50 países.

Introducir:

Válvula de mariposa Wafer operada por engranajes | Asiento de EPDM reemplazable | Cuerpo DI | Disco CF8 | Fabricante OEM

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

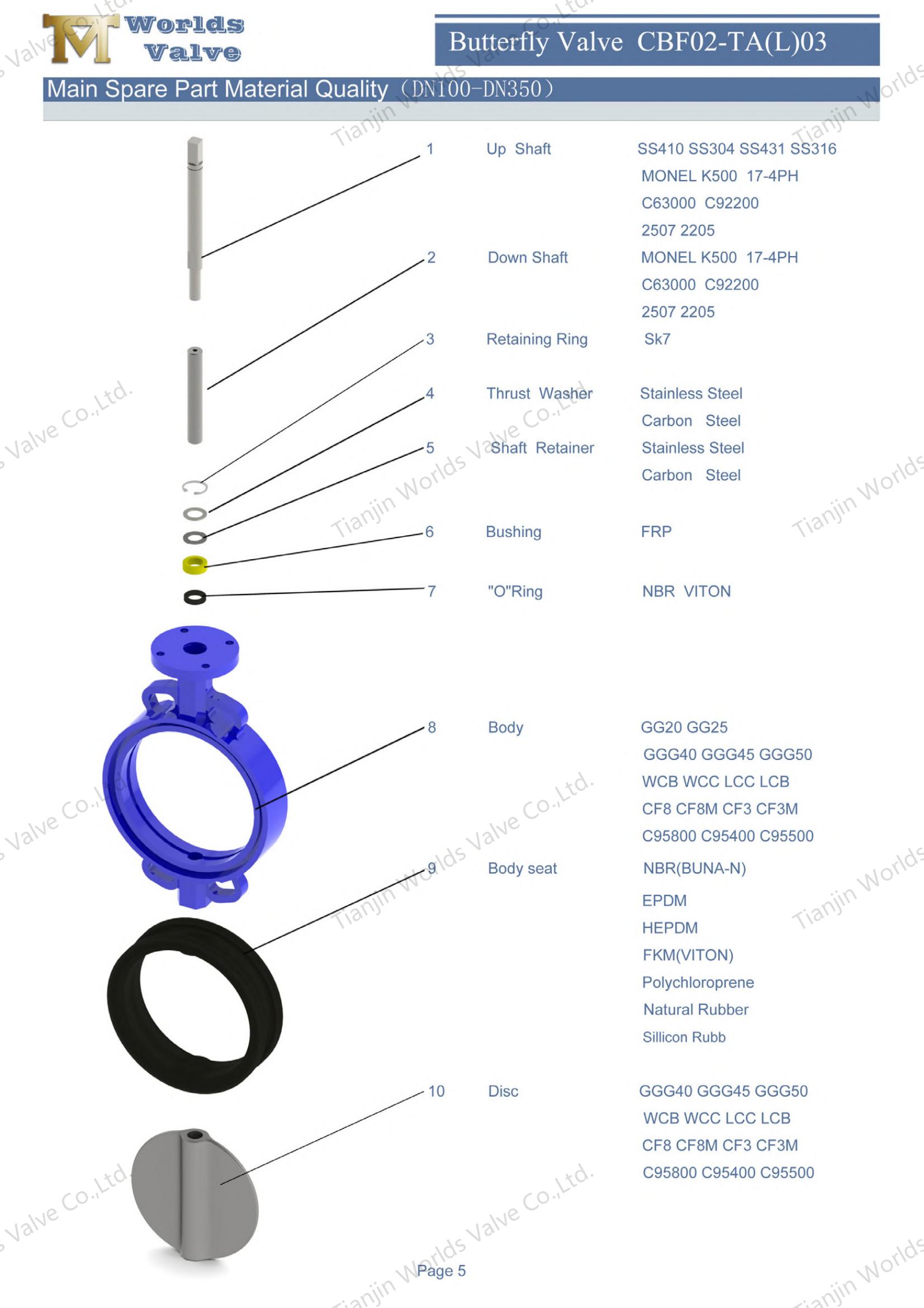

CBF02-TA03 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Asiento de EPDM reemplazable: fácil mantenimiento, menor costo

• Diseño reemplazable en campo : el asiento de EPDM está retenido mecánicamente, no adherido al cuerpo. Cuando esté desgastada, simplemente abra la válvula, retire el asiento viejo, inserte el nuevo y vuelva a ensamblarla; no es necesario reemplazar toda la válvula ni enviarla de regreso a la fábrica.

• Vida útil prolongada de la válvula : el cuerpo, el disco y el vástago permanecen en servicio mientras solo se reemplaza el asiento. Esto extiende significativamente la vida útil general de la válvula y reduce el costo total de propiedad.

• Piezas de repuesto simplificadas : un asiento se adapta a todas las válvulas del mismo tamaño y modelo. Disponer de unos pocos asientos de repuesto cubre varias válvulas; no es necesario inventariar conjuntos de válvulas completos.

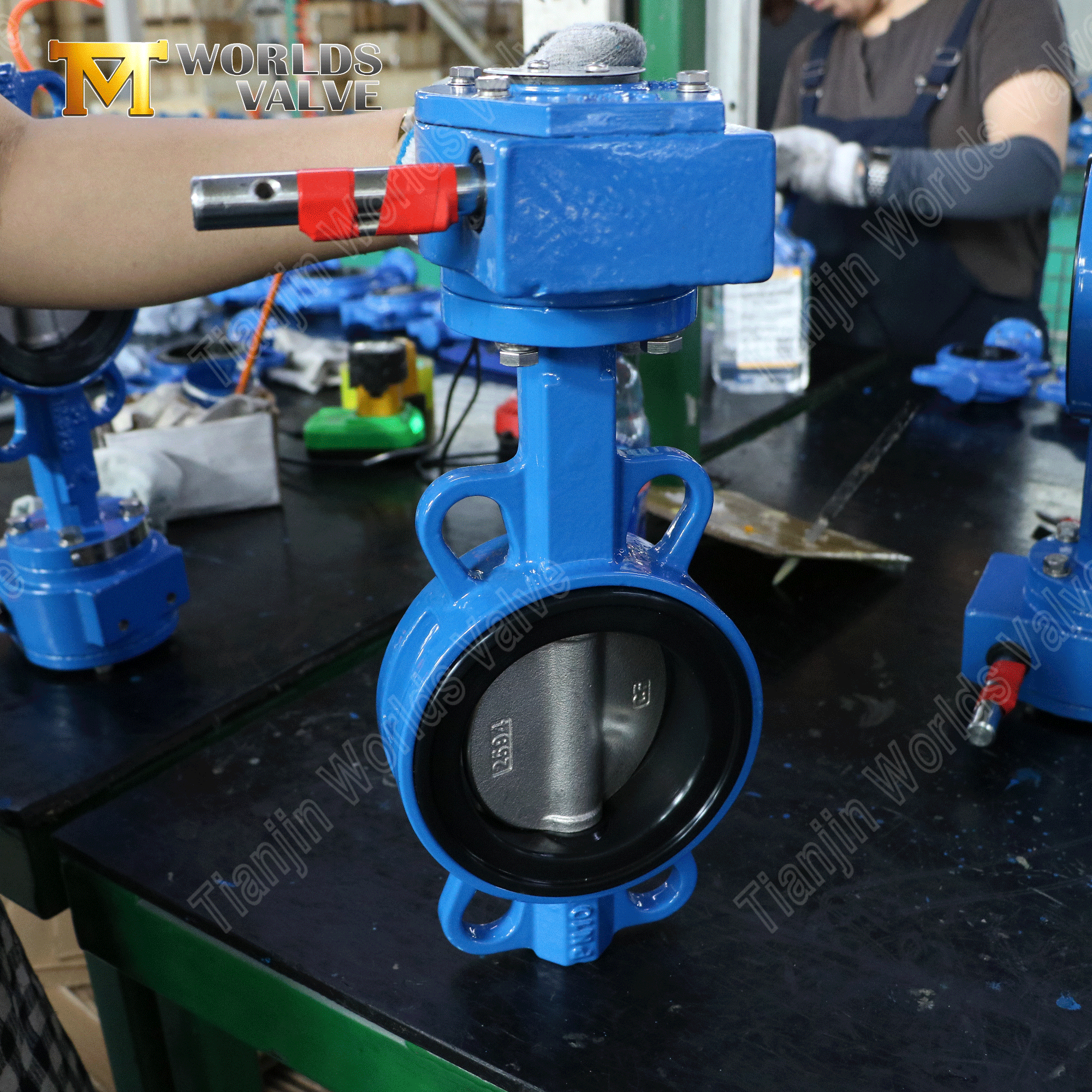

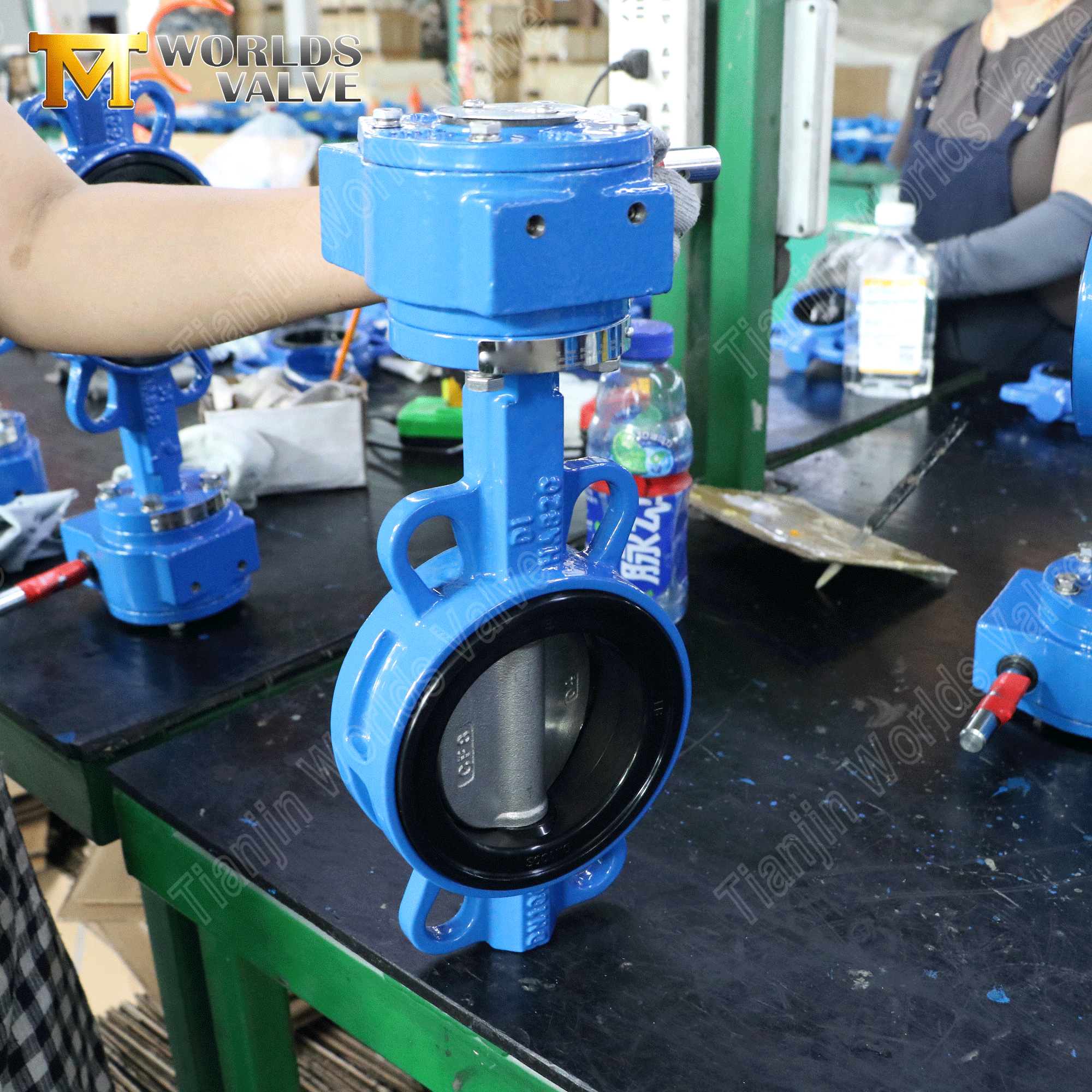

2. Operador de engranajes: control suave y autoblocante

• Diseño autoblocante : el engranaje helicoidal es autoblocante, por lo que el disco permanece en su posición incluso bajo presión de flujo, sin necesidad de dispositivos de bloqueo adicionales.

• Indicador de posición de apertura y cierre : el indicador incorporado muestra la posición de la válvula de un vistazo.

• Par de operación reducido : la relación de transmisión multiplica el par de entrada manual, lo que hace que la operación sea suave y sin esfuerzo, lo que es particularmente importante para tamaños más grandes donde el par de la palanca manual es demasiado alto para una operación cómoda.

• Montaje ISO 5211: la brida superior estandarizada permite una fácil actualización a accionamiento eléctrico o neumático si es necesario.

3. Diseño tipo oblea: compacto y económico

• Ahorro de espacio : el cuerpo de la oblea se intercala entre dos bridas de tubería, lo que requiere un espacio mínimo entre caras y reduce la longitud total de la tubería.

• Ligero : hasta un 40 % más ligero que los diseños con bridas o con orejetas, lo que simplifica el manejo y reduce la carga estructural en los sistemas de tuberías.

• Rentable : con menos material y un mecanizado más sencillo, las válvulas tipo wafer ofrecen un valor excelente para aplicaciones industriales de uso general.

4. Material del cuerpo: hierro dúctil (GGG40/500-7)

• Alta resistencia : ofrece una resistencia a la tracción de ≥400 MPa, proporcionando un rendimiento confiable bajo picos de presión PN10.

• Resistencia al impacto : la estructura de grafito nodular ofrece una dureza excepcional, soportando golpes mecánicos y vibraciones de las tuberías.

• Protección contra la corrosión: combinado con un recubrimiento epóxico estándar (mínimo de 250 μm), el cuerpo resiste la corrosión en agua, aguas residuales y servicios industriales en general.

5. Material del disco: acero inoxidable CF8 (AISI 304)

• Buena resistencia a la corrosión: CF8 proporciona resistencia confiable a la oxidación y la corrosión en agua, productos químicos suaves y exposición atmosférica.

• No tóxico y seguro : apto para agua potable y aplicaciones de servicios generales.

• Durable y liviano : ofrece buena resistencia mecánica y al mismo tiempo mantiene el peso del disco manejable para un funcionamiento suave.

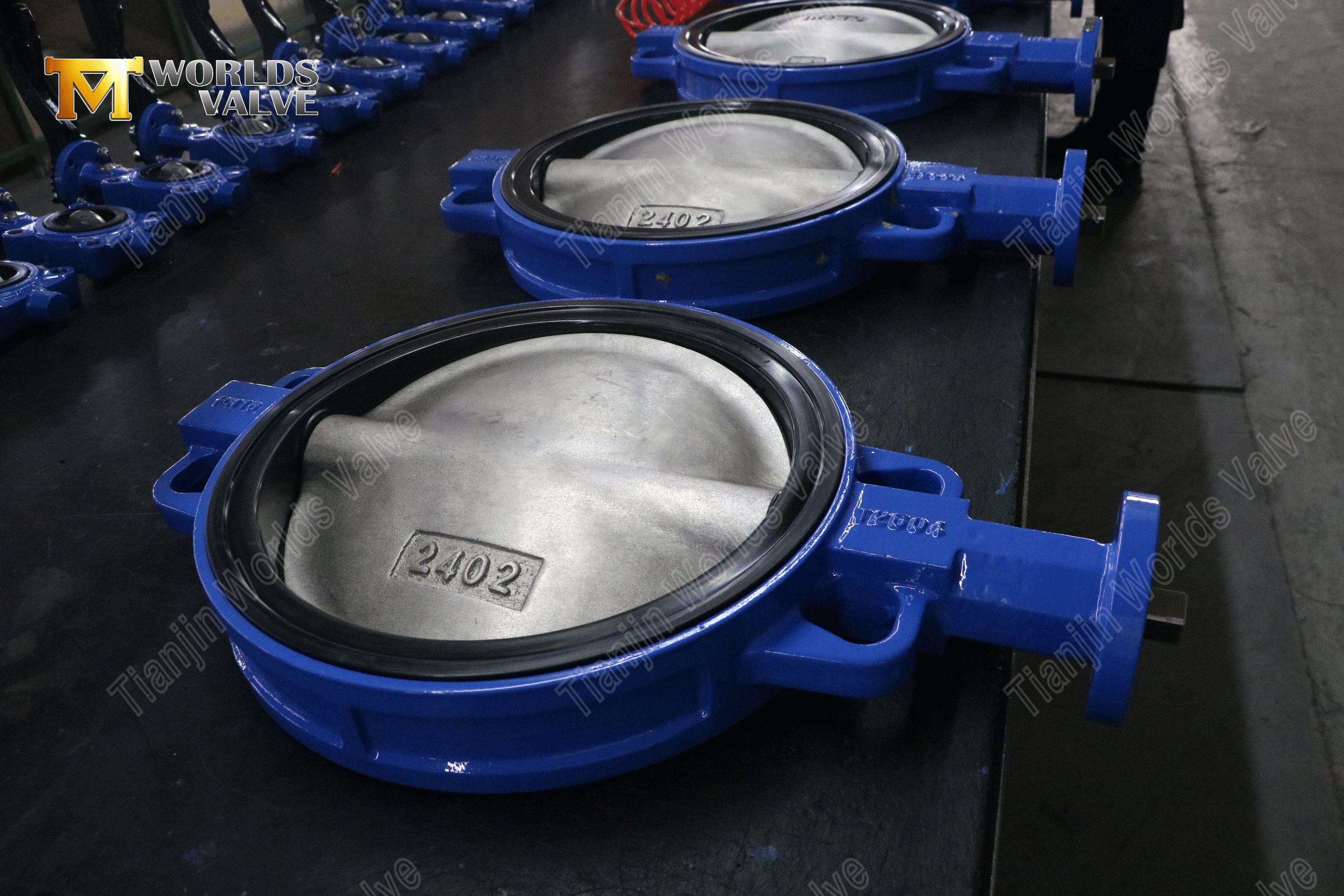

6. Asiento de EPDM: sellado hermético confiable

• Excelente resistencia al agua : el EPDM ofrece una excelente resistencia al agua, al vapor y a la intemperie, lo que lo hace ideal para aplicaciones de suministro de agua, aguas residuales y HVAC.

• Amplio rango de temperatura : mantiene propiedades de sellado de -20 ℃ a +120 ℃, cubriendo todo el rango de temperaturas operativas típicas del sistema de agua.

• Cierre hermético: proporciona un sellado bidireccional confiable, lo que garantiza cero fugas en ambas direcciones del flujo.

Aplicaciones típicas

Las válvulas de mariposa tipo wafer accionadas por engranajes con asiento de EPDM reemplazable son confiables en una amplia gama de industrias:

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en asientos reemplazables. Nuestro diseño de asiento con servicio en campo significa que puede cambiar los asientos de EPDM sin quitar la válvula de la línea, lo que reduce el tiempo de inactividad y los costos de mantenimiento.

• Experiencia en válvulas accionadas por engranajes. Tenemos una amplia experiencia en la fabricación de válvulas de mariposa operadas por engranajes para proyectos de agua, HVAC y industriales en todo el mundo.

• Personalización completa. Materiales, tamaños, presiones nominales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores, todo según sus especificaciones.

• Más de 19 años de experiencia exportadora. Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 20 a 30 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de mariposa Wafer hoy:

Ya sea que necesite esta configuración PN10 de 4 pulgadas con asiento de EPDM reemplazable, un tamaño diferente o un diseño totalmente personalizado, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Color de revestimiento (cualquier RAL)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
