CBF02-TA03
OEM | ODM | WDS
| Cantidad: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS
CBF02-TA03- Manual de Operación y Mantenimiento DESCARGAR
1. Asiento extraíble para facilitar el mantenimiento en el campo
Diseñado con la facilidad de servicio como principio fundamental.
Reemplazo rápido: el asiento se puede quitar y reemplazar sin sacar la válvula de la tubería, lo que minimiza el tiempo de inactividad del sistema.
Rentable: reemplace solo el asiento desgastado en lugar de toda la válvula, lo que reduce significativamente los costos de propiedad a largo plazo.
Acceso sencillo sin herramientas: solo requiere herramientas básicas para el desmontaje, lo que permite al personal de mantenimiento realizar el servicio de forma rápida y eficiente.

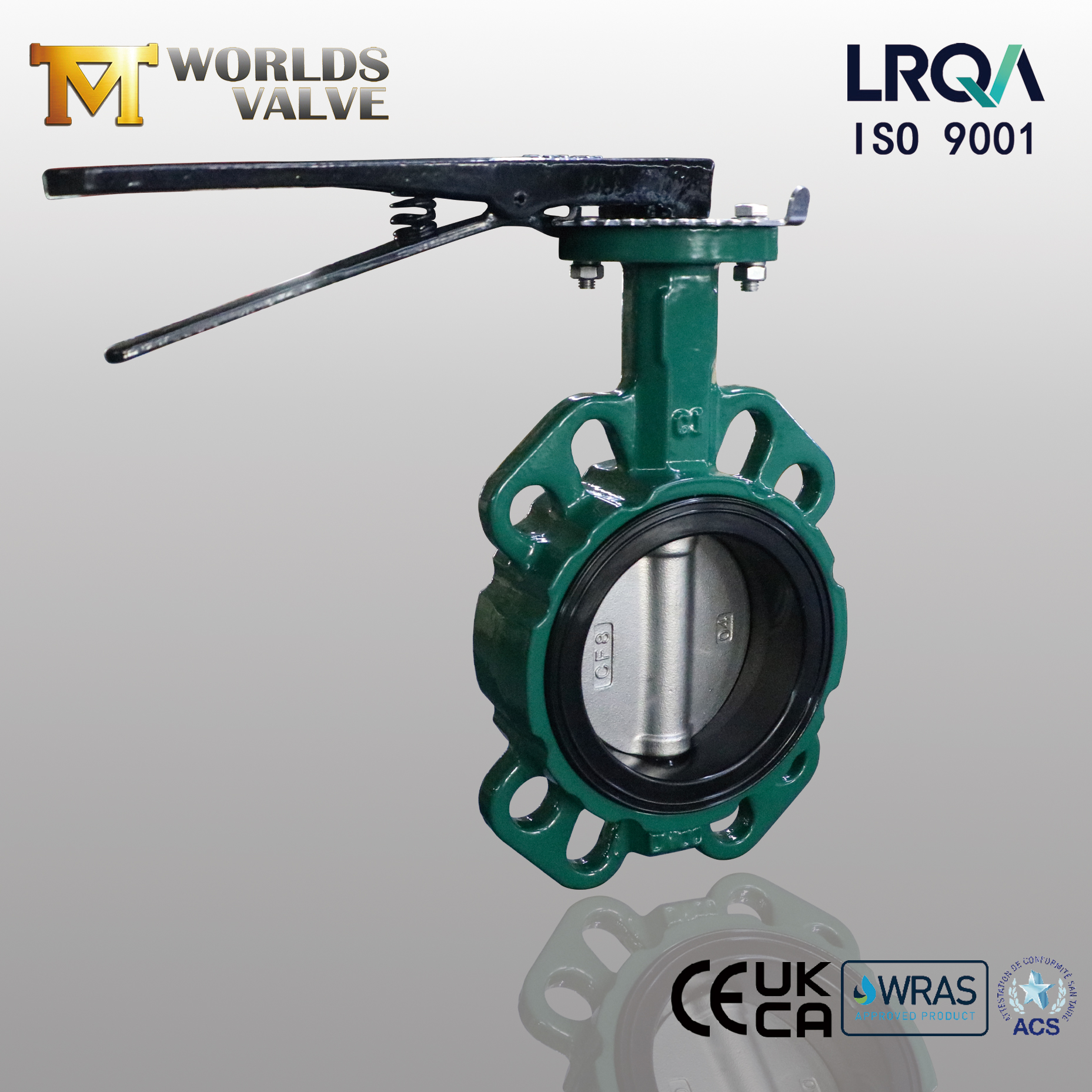

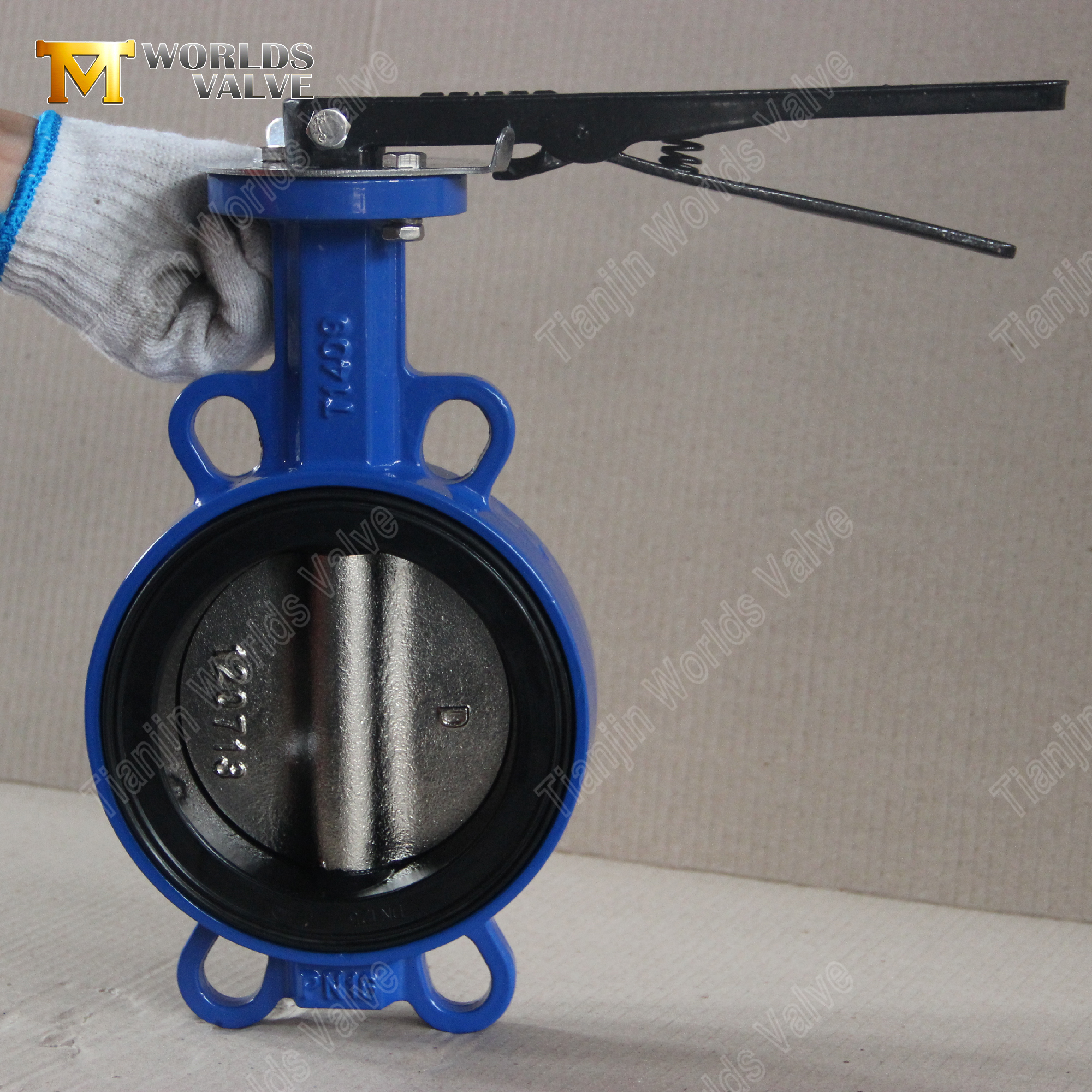

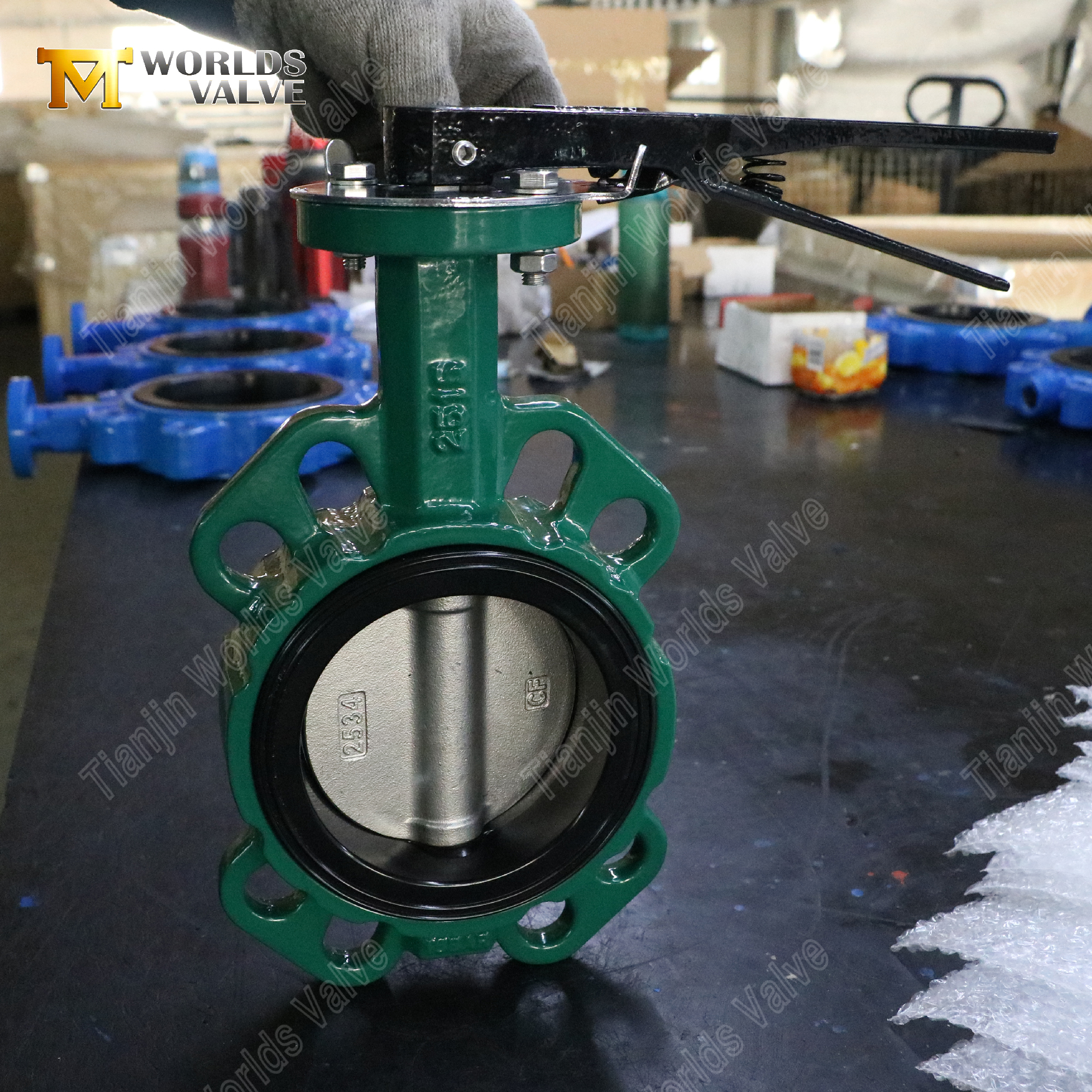

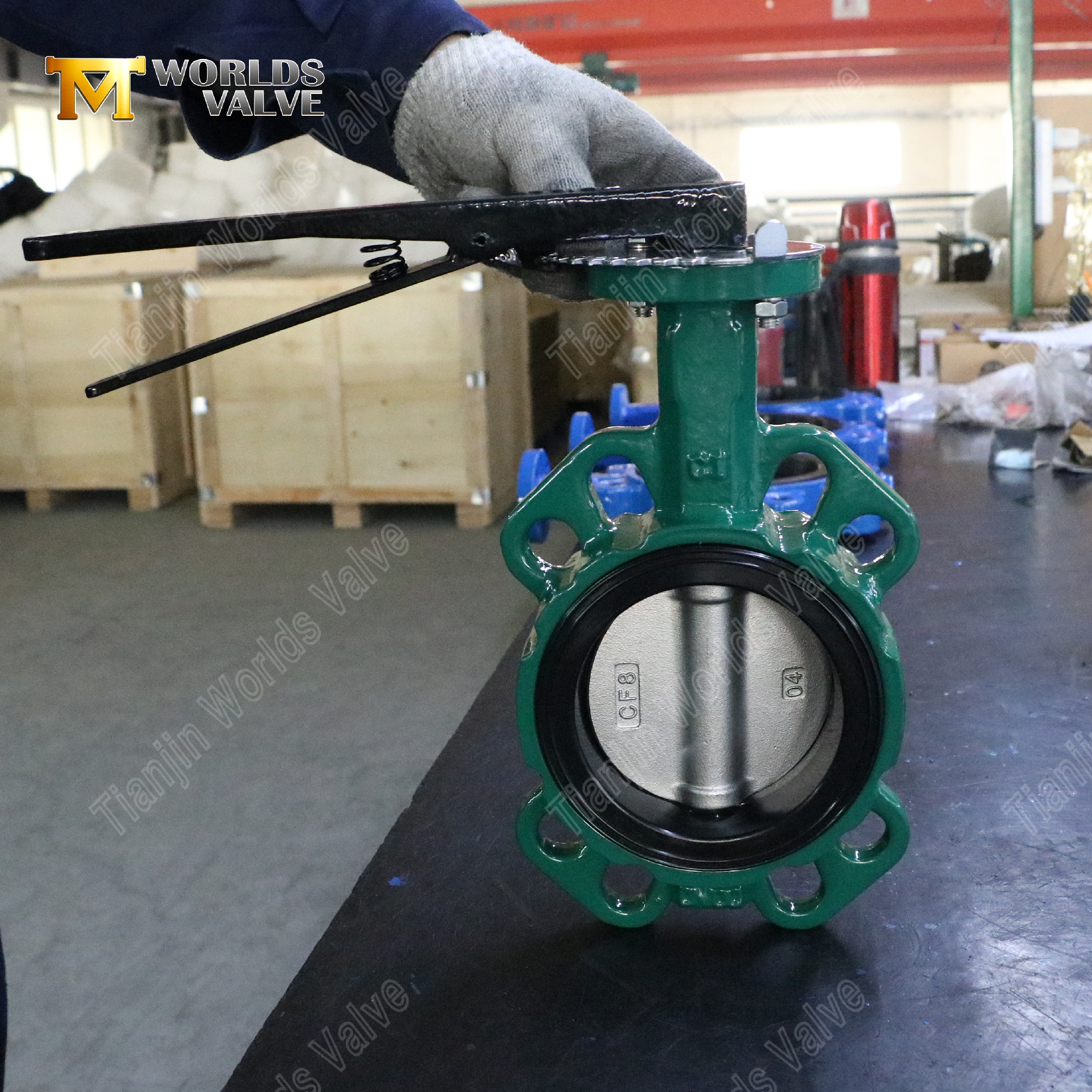

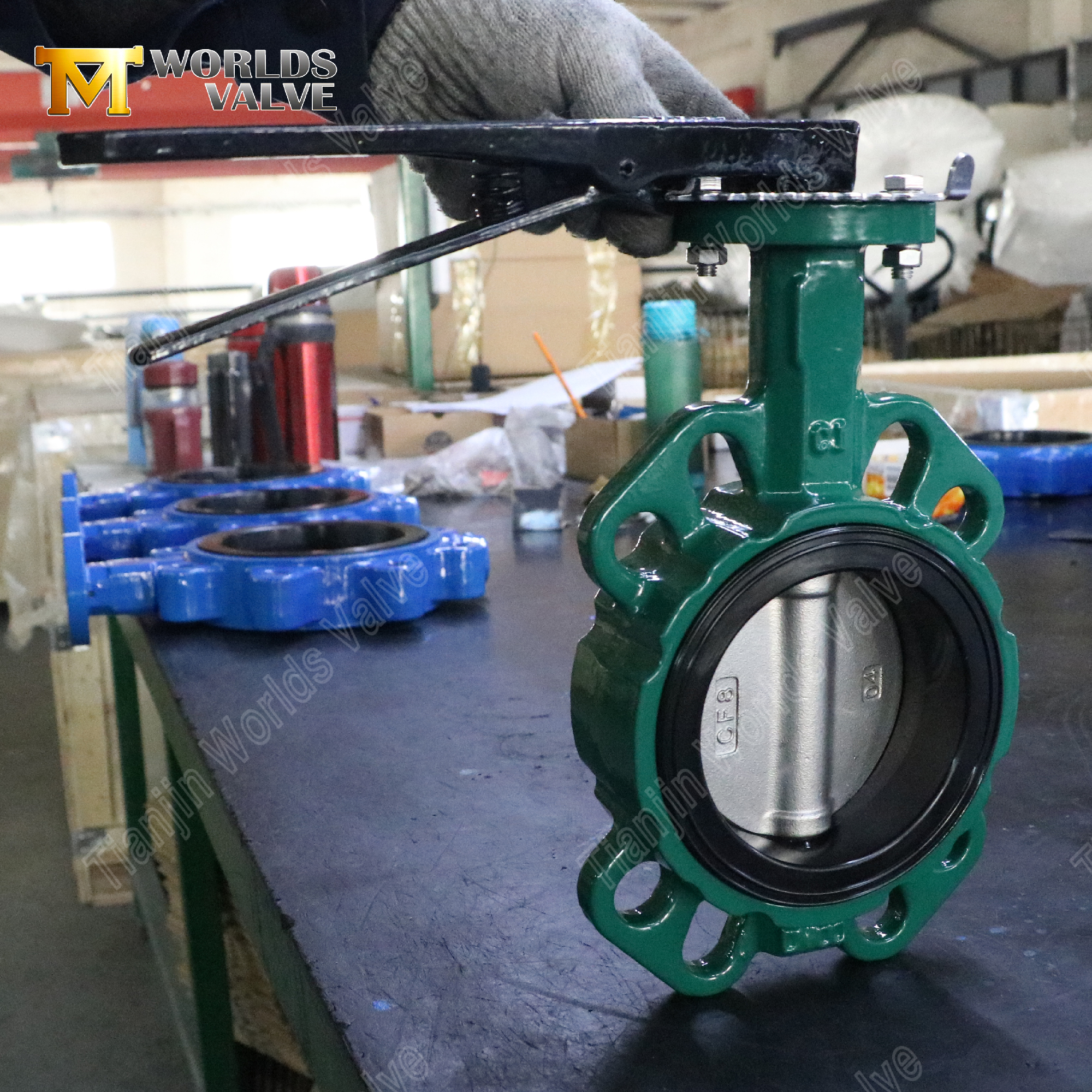

2. Operación de palanca para control manual directo
Operación simple e intuitiva para aplicaciones de encendido/apagado.
Indicación visual de posición: la palanca sirve como un indicador claro de posición: paralela a la tubería indica abierta, perpendicular indica cerrada.
Diseño ergonómico: la palanca liviana requiere un torque de operación mínimo, adecuada para aplicaciones de ciclismo frecuentes.
3. Asiento de goma reemplazable para un mantenimiento rentable
Diseñado con la facilidad de servicio como principio fundamental.
Reemplazo fácil: el asiento de caucho EPDM está diseñado para un reemplazo sencillo en el campo sin herramientas especiales ni servicio de fábrica, lo que permite restaurar rápidamente el rendimiento del sellado hermético.
Cierre hermético: el asiento elástico se adapta a la superficie del disco, proporcionando un cierre confiable de Clase VI y evitando fugas en aplicaciones críticas.
Compatibilidad con medios: EPDM ofrece una excelente resistencia al agua, el vapor, la intemperie y una amplia gama de productos químicos dentro de su rango de temperatura (-20 °C a +120 °C). .

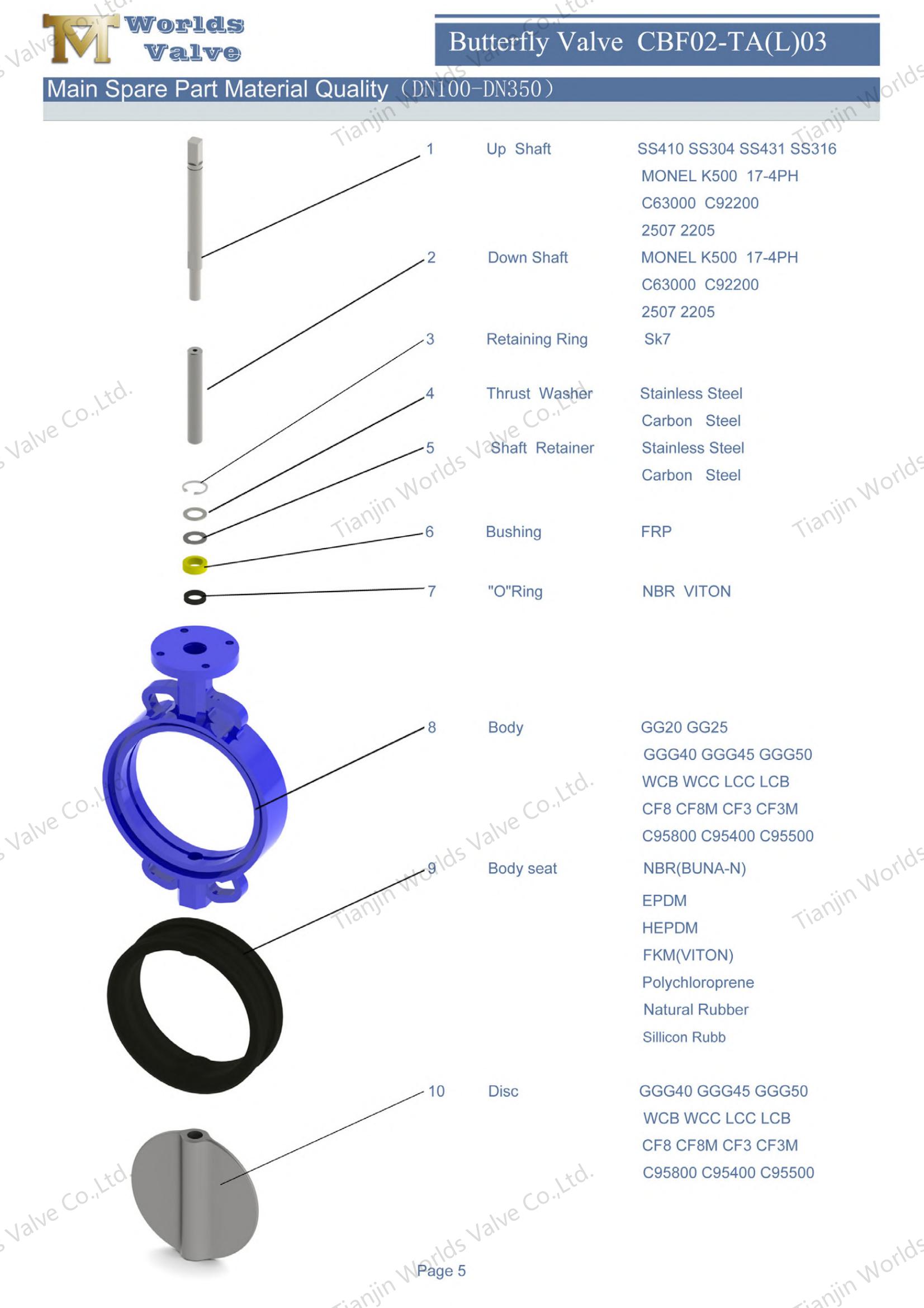

4. Opciones de materiales versátiles para compatibilidad con medios
Personalizable para adaptarse a los requisitos específicos de su aplicación.
Materiales del asiento: EPDM (estándar) para agua y productos químicos suaves; NBR para medios petrolíferos; Viton para productos químicos agresivos; Silicona para aplicaciones de alta temperatura.
Materiales del disco: Acero inoxidable (CF8/CF8M) estándar; hierro dúctil con revestimiento de nailon o epoxi; Bronce de aluminio para servicio de agua de mar.
Materiales del cuerpo: Hierro dúctil con recubrimiento epóxico estándar; Hierro fundido, acero al carbono o acero inoxidable disponibles bajo pedido.
Parámetro | Especificación |

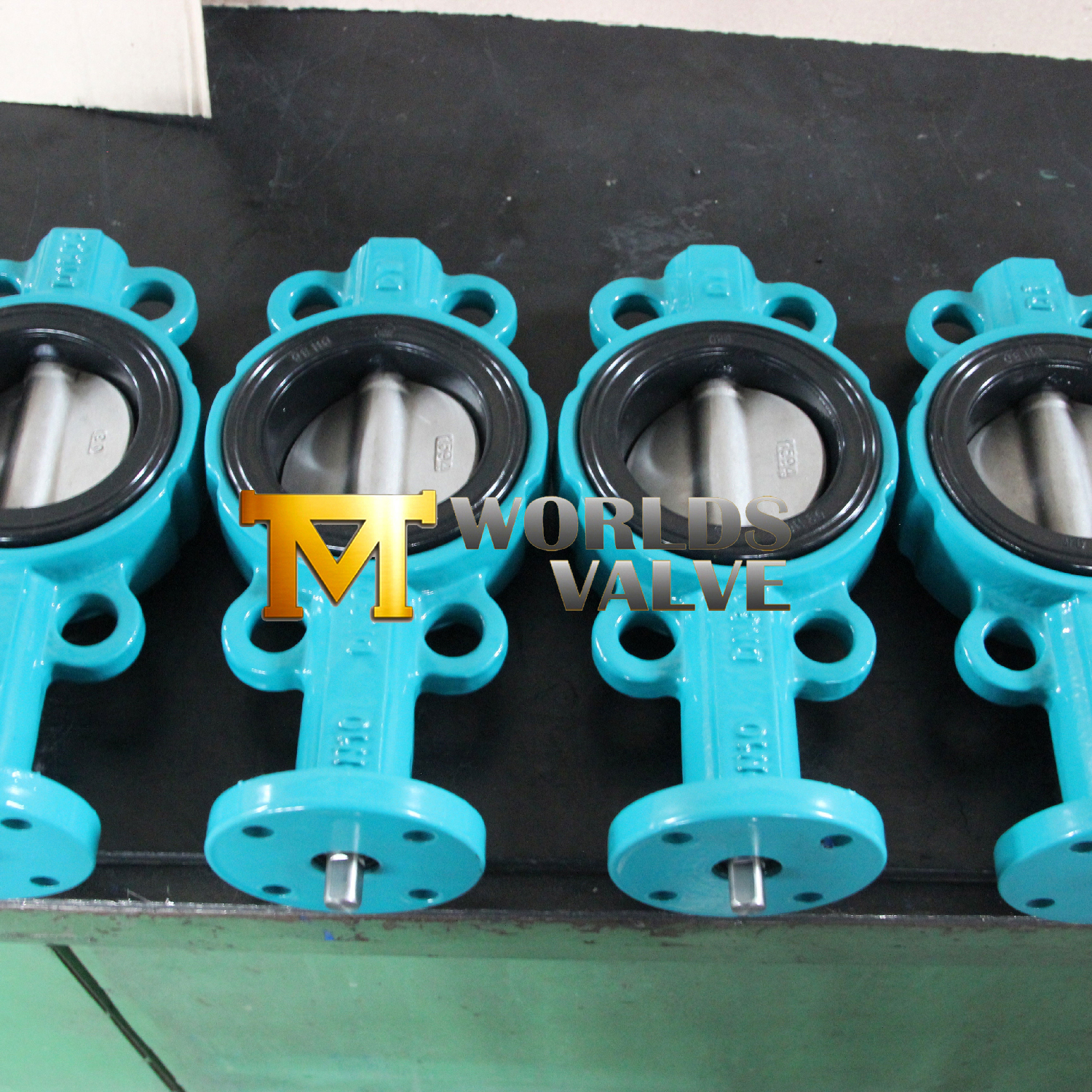

Modelo | Válvula de mariposa Wafer con asiento de goma reemplazable (CBF02-TL03) |
Tallas | DN50-DN3000 |
Clasificación de presión | PN10/16/150LB/JIS10K |
Diseño | EN593 BS5155 EN1092 ISO5211 |
Pruebas | ISO5208 EN12266-1 |
Brida SUPERIOR | ISO5211 (según necesidades del cliente) |
Cara a cara | EN558-1 DIN3202 ISO5752 BS5155 |
Cuerpo | Hierro dúctil |
Desct | CF8 |
Seat | EPDM, NBR, FKM, PTFE... |
Provenir | SS410/420/431... |
Diseño que facilita el servicio: nuestra función de asiento extraíble refleja nuestro compromiso de reducir los costos de mantenimiento del cliente y el tiempo de inactividad del sistema.
Experiencia en OEM/ODM: Ofrecemos una amplia personalización que incluye materiales de asiento alternativos, opciones de discos y recubrimientos especiales para adaptarse a sus aplicaciones específicas.
Calidad certificada: instalación certificada ISO 9001 con opciones de certificación CE, UKCA y WRAS disponibles.
Experiencia global: suministro de válvulas a más de 50 países con logística confiable y documentación profesional.
Plantas de Tratamiento de Agua
Sistemas HVAC
Redes de riego
Líneas de Procesos Industriales
Bomba de succión y descarga
Circuitos de agua de refrigeración
La válvula de mariposa Wafer con asiento extraíble de Tianjin Worlds Valve Co., Ltd. ofrece el equilibrio perfecto entre simplicidad, facilidad de servicio y confiabilidad. Su funcionamiento con palanca proporciona un control intuitivo, mientras que el diseño del asiento extraíble permite un mantenimiento rentable sin interrumpir la tubería. Elija Tianjin Worlds Valve para su próximo proyecto, donde un mantenimiento sencillo se combina con un rendimiento confiable. Contáctenos hoy para especificaciones técnicas o una cotización personalizada.
