Descripción general del producto

¿Qué hace que una válvula de mariposa tipo wafer de cuerpo dividido sea diferente? Su cuerpo viene en dos mitades, atornilladas alrededor del disco y el asiento. Eso significa que puede acceder a las partes internas (inspeccionar, mantener o reemplazar el asiento) sin sacar la válvula de la línea. Para industrias como la de procesamiento químico y la farmacéutica, donde a menudo se requieren asientos de PTFE para garantizar su resistencia a la corrosión y su pureza, este tipo de fácil acceso es una ventaja real.

Este modelo combina ese diseño de cuerpo dividido con un asiento de PTFE, un disco y vástago de acero inoxidable y una manija de aluminio liviana: simple, confiable y diseñada para un servicio exigente. Como fabricante directo de OEM/ODM con más de 19 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. personaliza materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y actuadores según sus necesidades exactas. Contamos con las certificaciones ISO 9001 (LRQA), CE, UKCA, WRAS y ACS, y exportamos a más de 50 países.

Introducir:

Válvula de mariposa Wafer de cuerpo dividido | Asiento de PTFE | Cuerpo DI | Disco CF8M | Fabricante OEM

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

CBF05-TA04 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño de cuerpo dividido: fácil acceso y mantenimiento

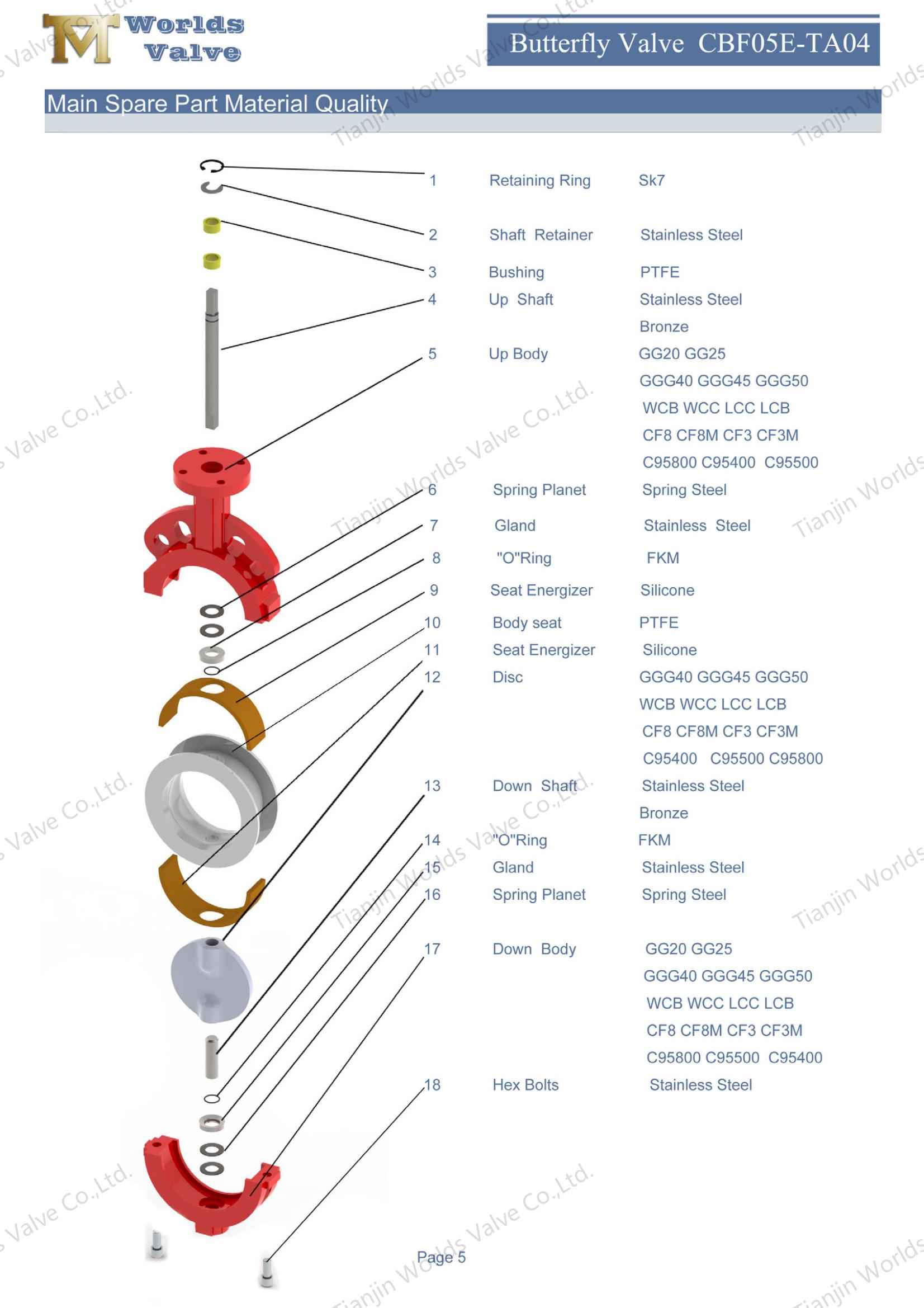

• Construcción de dos piezas : el cuerpo de la válvula está dividido en mitades superior e inferior, atornilladas alrededor del conjunto de disco y asiento. Este diseño permite el acceso directo a los componentes internos sin quitar la válvula de la tubería.

• Reemplazo de asiento simplificado : cuando sea necesario reemplazar el asiento de PTFE, simplemente desatornille y separe las dos mitades del cuerpo, retire el asiento viejo, instale el nuevo y vuelva a ensamblar. No es necesario desconectar la válvula de la tubería ni alterar las tuberías adyacentes.

• Tiempo de inactividad reducido : el mantenimiento que de otro modo requeriría el reemplazo completo de la válvula se puede completar en minutos con herramientas básicas, lo que reduce significativamente el tiempo de inactividad y los costos de mantenimiento.

• Acceso para inspección : el diseño de cuerpo dividido permite la inspección visual del disco, el asiento y el vástago sin retirar la válvula de la línea, ideal para programas de mantenimiento preventivo.

2. Asiento de PTFE: resistencia química superior

• Excelente resistencia química : el PTFE es resistente a prácticamente todos los productos químicos industriales, incluidos ácidos fuertes, álcalis, disolventes y oxidantes. Es el material elegido para medios agresivos donde los asientos de elastómero se degradarían.

• Amplio rango de temperaturas : el PTFE mantiene sus propiedades de sellado de -29 °C a +160 °C (con capacidad a corto plazo de hasta +200 °C), cubriendo un rango más amplio que los asientos de EPDM o NBR.

• Baja fricción : el PTFE tiene uno de los coeficientes de fricción más bajos de cualquier material sólido, lo que reduce el par de operación y garantiza un movimiento suave del disco.

• Superficie antiadherente : la superficie de PTFE antiadherente evita la acumulación de medios y simplifica la limpieza, lo que es especialmente importante en aplicaciones farmacéuticas, alimentarias y de alta pureza.

• Cierre hermético: el asiento de PTFE proporciona un sellado bidireccional confiable, lo que garantiza cero fugas en ambas direcciones del flujo.

3. Material del cuerpo: hierro dúctil A536 65-45-12

• Alta resistencia: A536 65-45-12 ofrece una resistencia a la tracción de ≥448 MPa y un límite elástico de ≥310 MPa, lo que proporciona un rendimiento confiable bajo picos de presión PN16.

• Excelente resistencia al impacto : la estructura de grafito nodular ofrece una dureza excepcional, soportando impactos mecánicos y vibraciones de tuberías sin fracturarse.

• Protección contra la corrosión: combinado con un recubrimiento epóxico estándar (mínimo de 250 μm), el cuerpo resiste la corrosión en agua, aguas residuales y servicios industriales en general.

4. Material del disco: acero inoxidable CF8M (AISI 316)

• Resistencia superior a la corrosión: CF8M ofrece una excelente resistencia a la corrosión por picaduras y grietas, particularmente en ambientes con cloruro, agua de mar y medios agresivos.

• Amplia compatibilidad química : adecuado para agua, aguas residuales, productos químicos suaves, ácidos y álcalis.

• Larga vida útil : las propiedades resistentes a la corrosión del CF8M garantizan una vida útil prolongada incluso en entornos agresivos.

5. Material del vástago: acero inoxidable 17-4PH (AISI 630)

• Alta resistencia –17-4PH es un acero inoxidable endurecido por precipitación que ofrece una resistencia a la tracción de 1100 a 1300 MPa, significativamente mayor que el acero inoxidable SS420, SS431 o 304/316.

• Resistencia superior a la corrosión: 17-4PH proporciona una excelente resistencia a la corrosión y al agrietamiento por corrosión bajo tensión, superando a los aceros inoxidables martensíticos estándar en ambientes agresivos.

• Excelente resistencia a la fatiga : la aleación mantiene sus propiedades mecánicas bajo cargas cíclicas, lo que garantiza confiabilidad a largo plazo en aplicaciones de ciclo alto.

• Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.

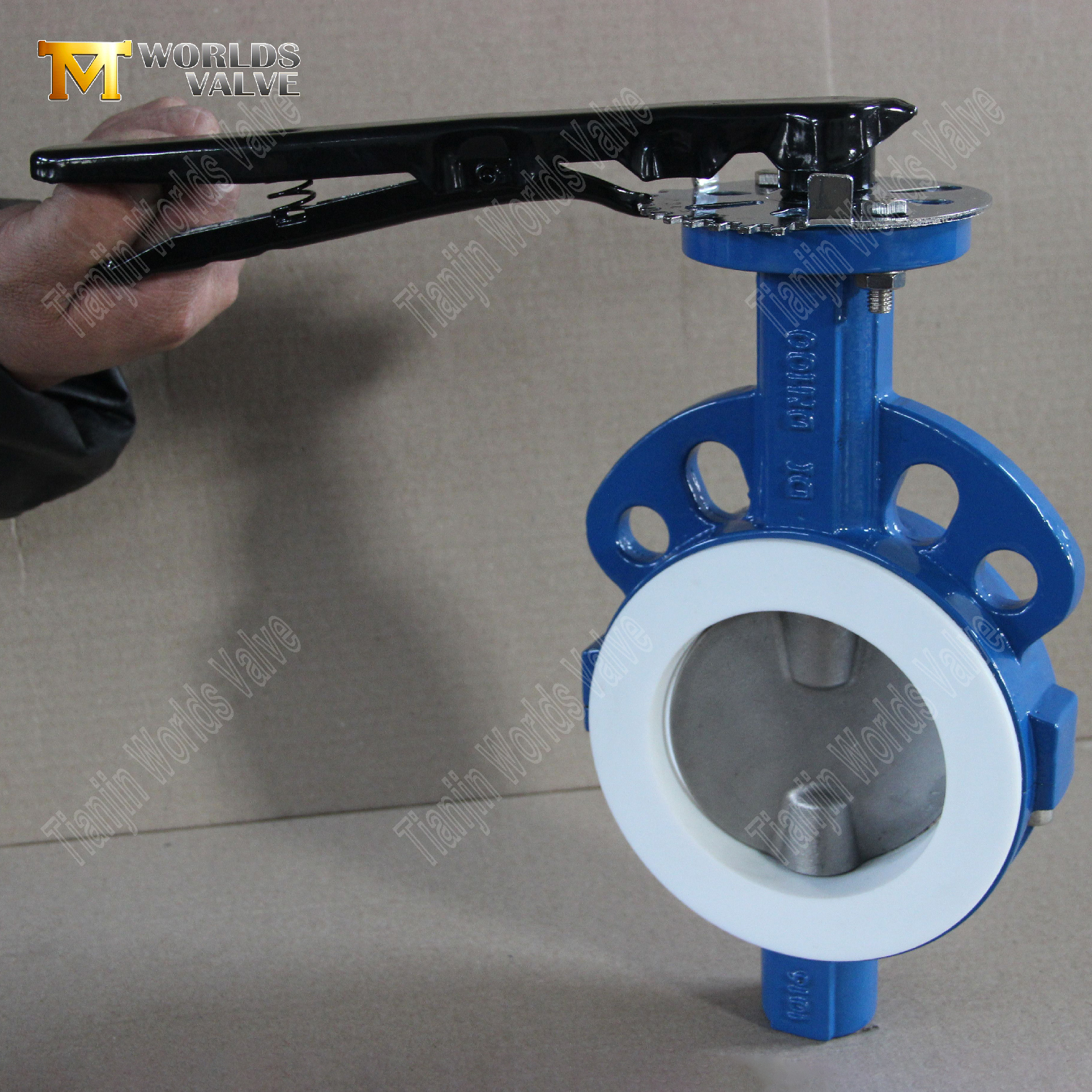

6. Mango de aluminio: ligero y ergonómico

• Peso reducido : el aluminio es significativamente más liviano que las manijas de hierro fundido o hierro dúctil, lo que reduce el peso total de la válvula y facilita la instalación y operación.

• Resistente a la corrosión : el aluminio forma naturalmente una capa protectora de óxido que resiste la corrosión, lo que lo hace adecuado para ambientes exteriores y húmedos.

• Diseño ergonómico : la superficie lisa y el diseño equilibrado proporcionan un agarre cómodo y un funcionamiento sencillo, incluso después de un uso prolongado.

• Placa de bloqueo incluida : el mango cuenta con una placa de bloqueo para bloquear la posición, lo que evita el funcionamiento accidental y garantiza un mantenimiento seguro.

7. Brida superior ISO 5211: lista para automatización

Todas nuestras válvulas de mariposa tipo wafer de cuerpo dividido cuentan con una brida superior estándar ISO 5211, lo que proporciona intercambiabilidad universal para varios métodos de actuación:

• Palanca manual : control de encendido y apagado manual rápido con placa de bloqueo (estándar para este modelo)

• Operador de engranajes : autobloqueante con indicador de apertura y cierre (tamaños más grandes)

• Actuadores eléctricos: tipos on-off o modulantes con retroalimentación de 4-20 mA

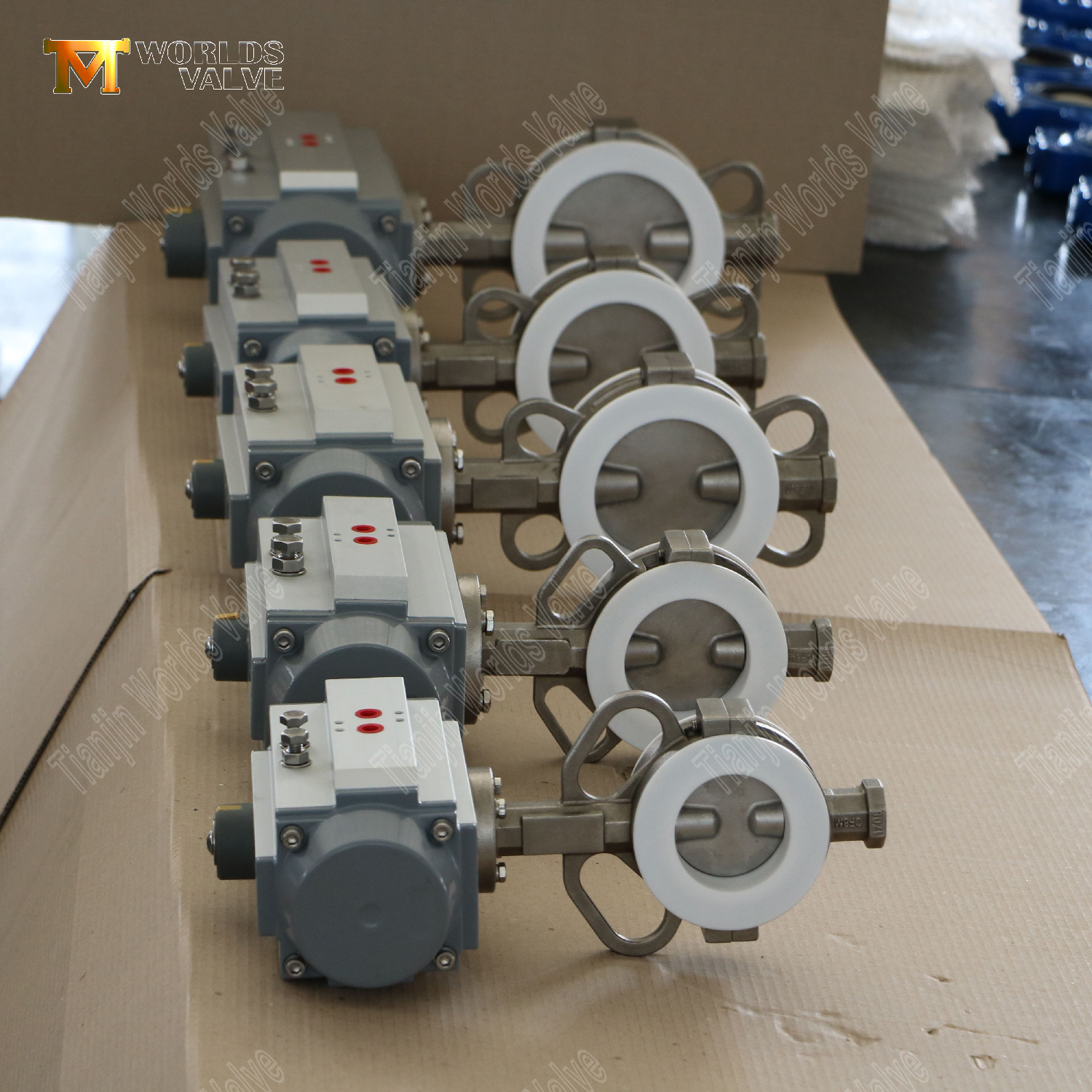

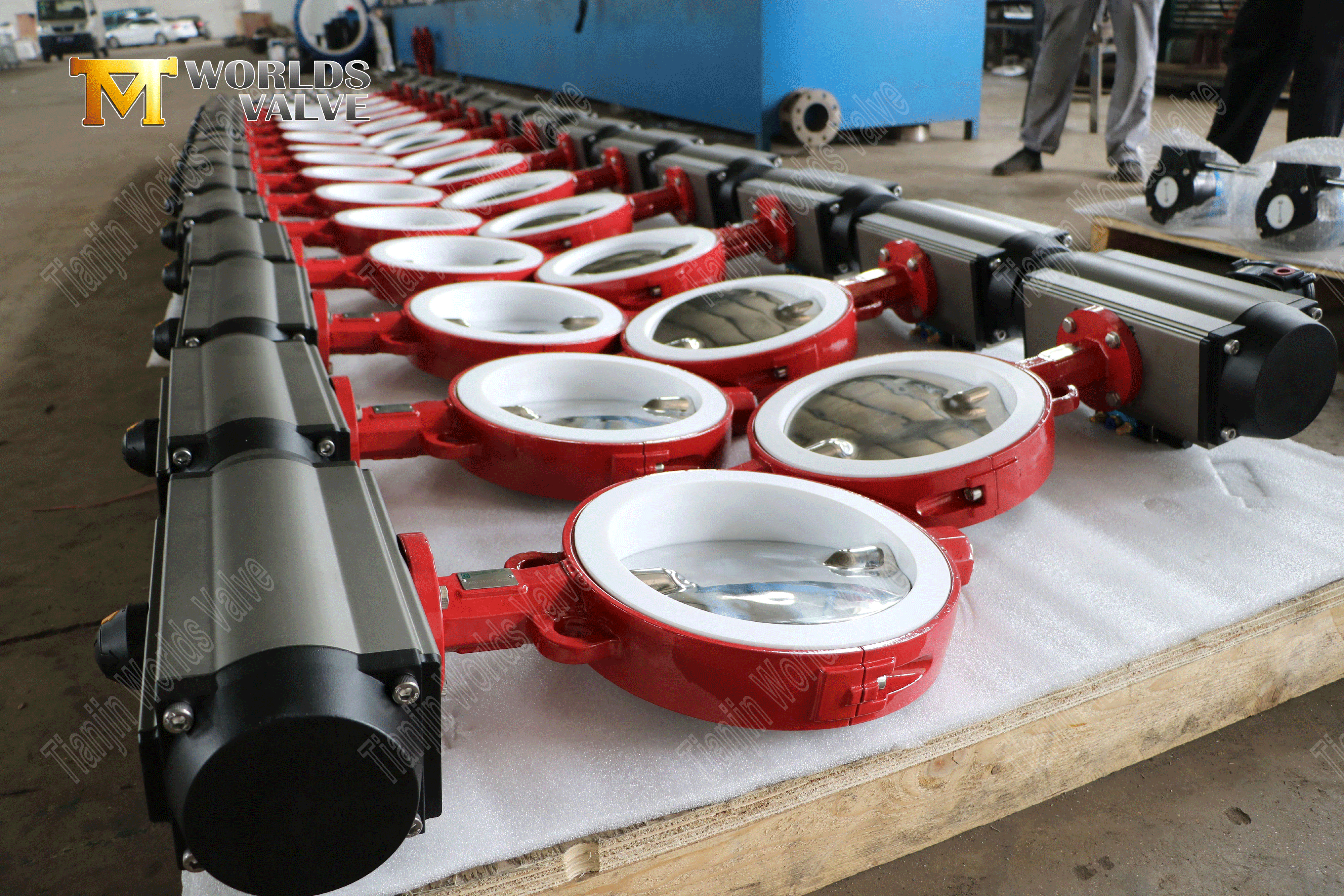

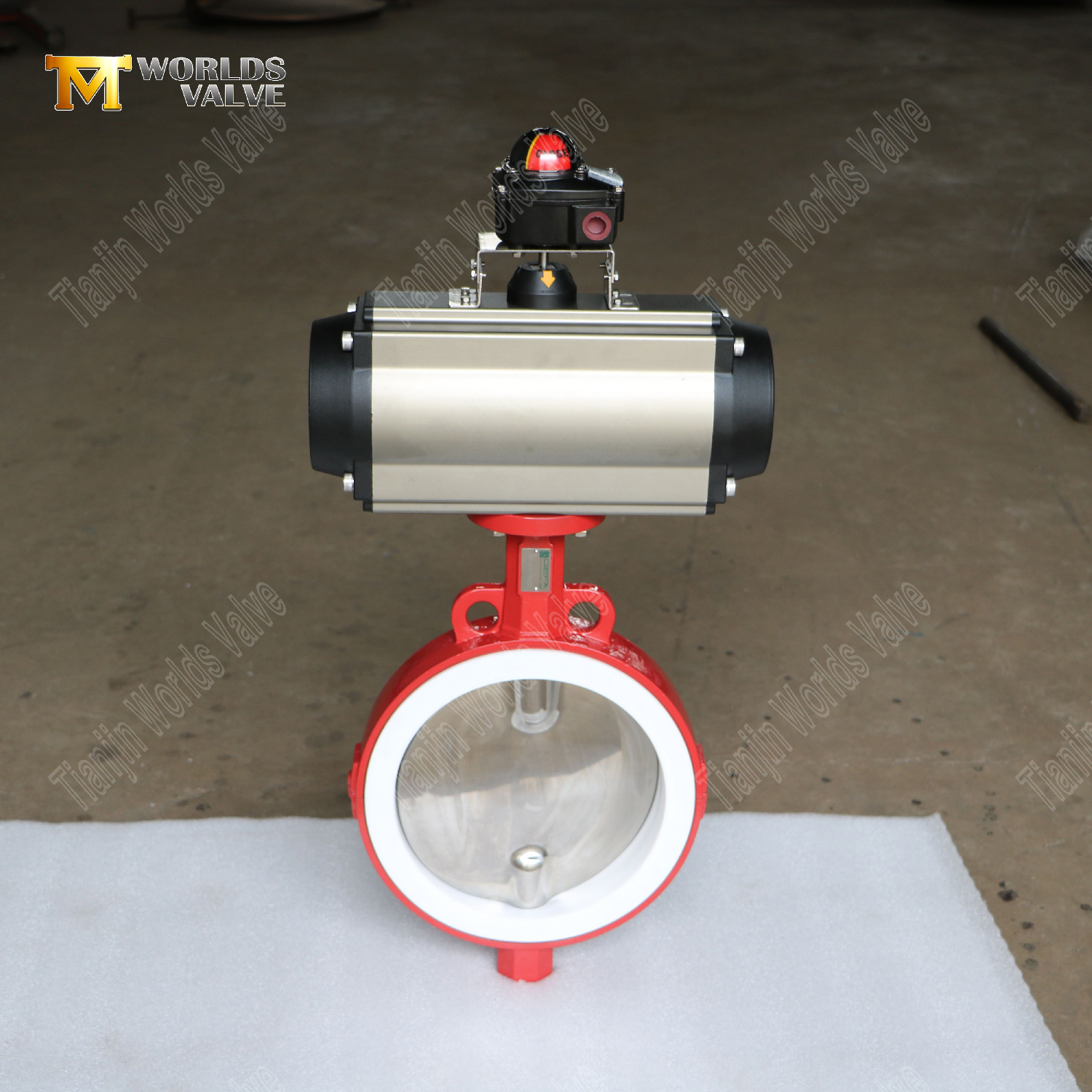

• Actuadores neumáticos: diseños de doble acción o de retorno por resorte (a prueba de fallos)

• Actuadores hidráulicos: ambientes de alto torque, submarinos o explosivos

Aplicaciones típicas

Las válvulas de mariposa tipo wafer de cuerpo dividido con asiento de PTFE, disco CF8M y vástago 17-4PH son confiables en una amplia gama de industrias:

• Procesamiento químico Ácidos, álcalis, solventes y medios agresivos: el asiento de PTFE resiste el ataque químico

• Fabricación farmacéutica Procesos de alta pureza, sistemas CIP/SIP: el PTFE antiadherente simplifica la limpieza

• Aplicaciones sanitarias de alimentos y bebidas donde la pureza del producto es fundamental

• Tratamiento de Agua Dosificación de químicos, cloro, sistemas de ozono.

• Generación de energía Agua de refrigeración, inyección de productos químicos, condensado de vapor

• Pulpa y papel Productos químicos blanqueadores, licores corrosivos

• Semiconductores Distribución de productos químicos y agua ultrapura

• Sistemas de agua de lastre y refrigeración por agua de mar para uso marítimo y offshore

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en cuerpo dividido. Tenemos amplia experiencia en la fabricación de válvulas de mariposa de cuerpo dividido para proyectos químicos, farmacéuticos e industriales a nivel mundial. Nuestro diseño de dos piezas simplifica el mantenimiento y prolonga la vida útil.

• Experiencia en asientos de PTFE. Nuestros asientos de PTFE brindan una resistencia química superior y capacidad a altas temperaturas en comparación con los asientos de elastómero, ideales para medios agresivos y aplicaciones de alta pureza.

• Ventaja del vástago 17-4PH. Nuestros vástagos 17-4PH ofrecen fuerza y ​​resistencia a la corrosión significativamente mayores que los aceros inoxidables estándar, lo que garantiza una transmisión de torsión confiable y una durabilidad a largo plazo.

• Personalización completa. Materiales, tamaños, presiones nominales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores, todo adaptado a sus especificaciones.

• Más de 19 años de experiencia exportadora. Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 20 a 30 días. Las visitas a fábricas son bienvenidas en Tianjin.
