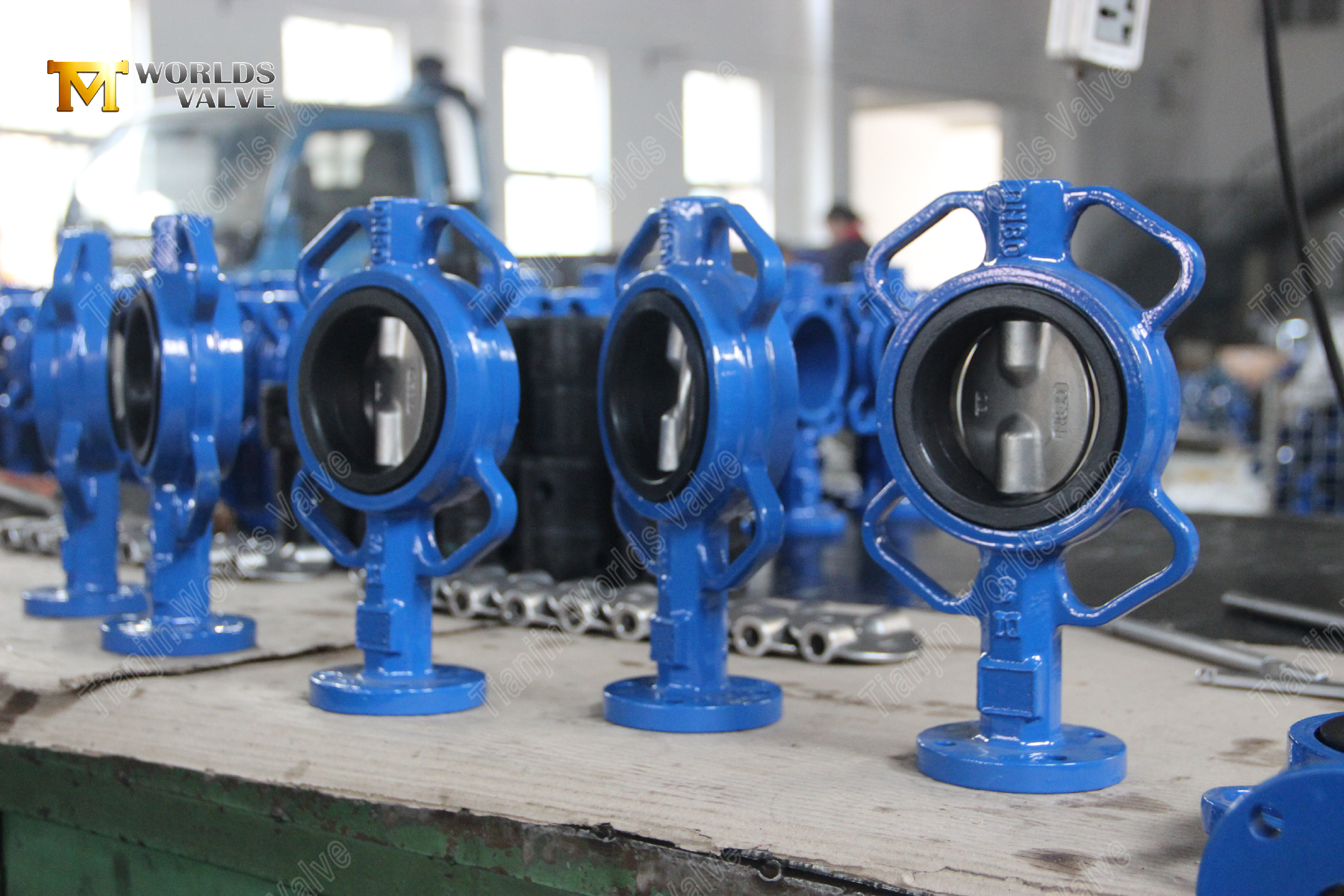

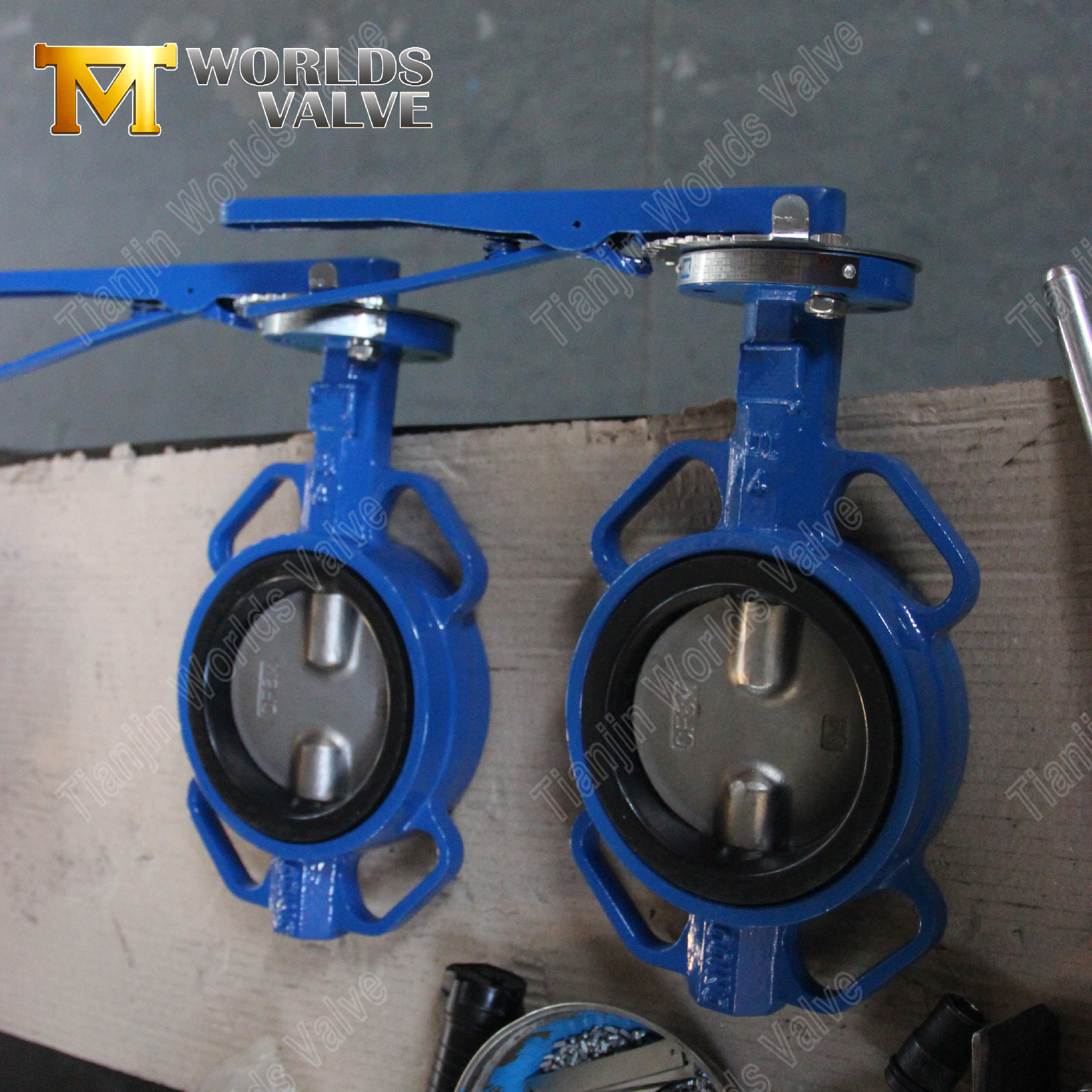

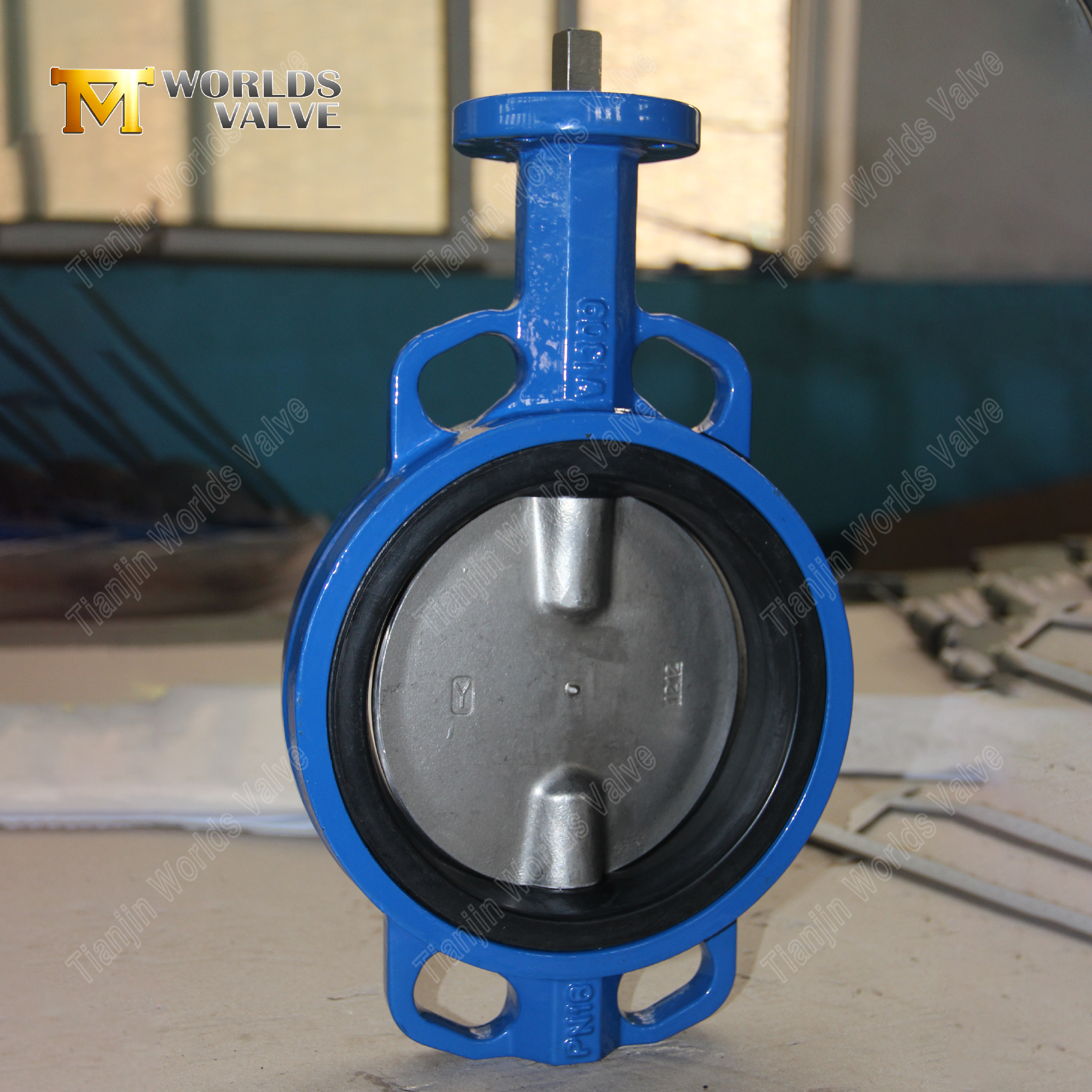

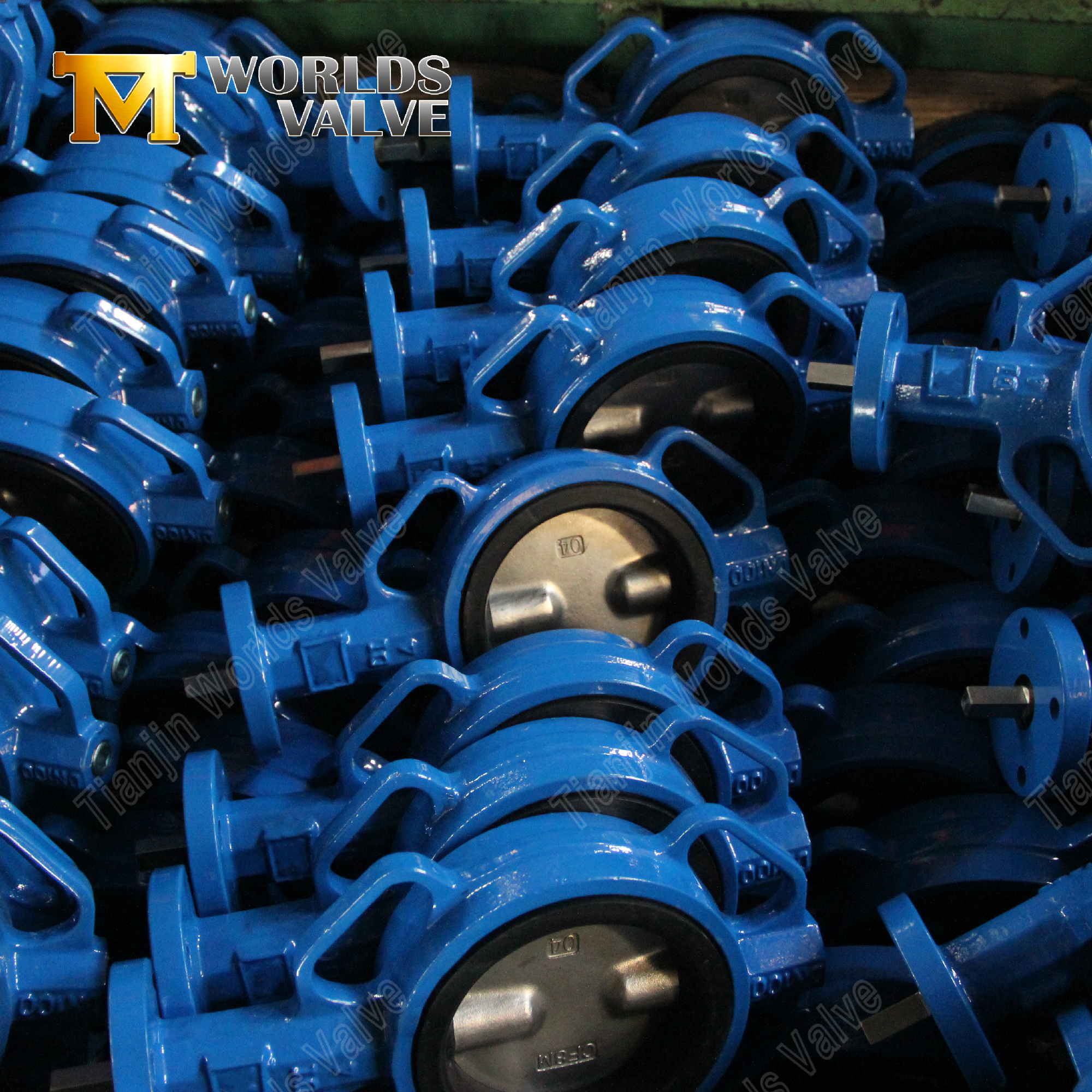

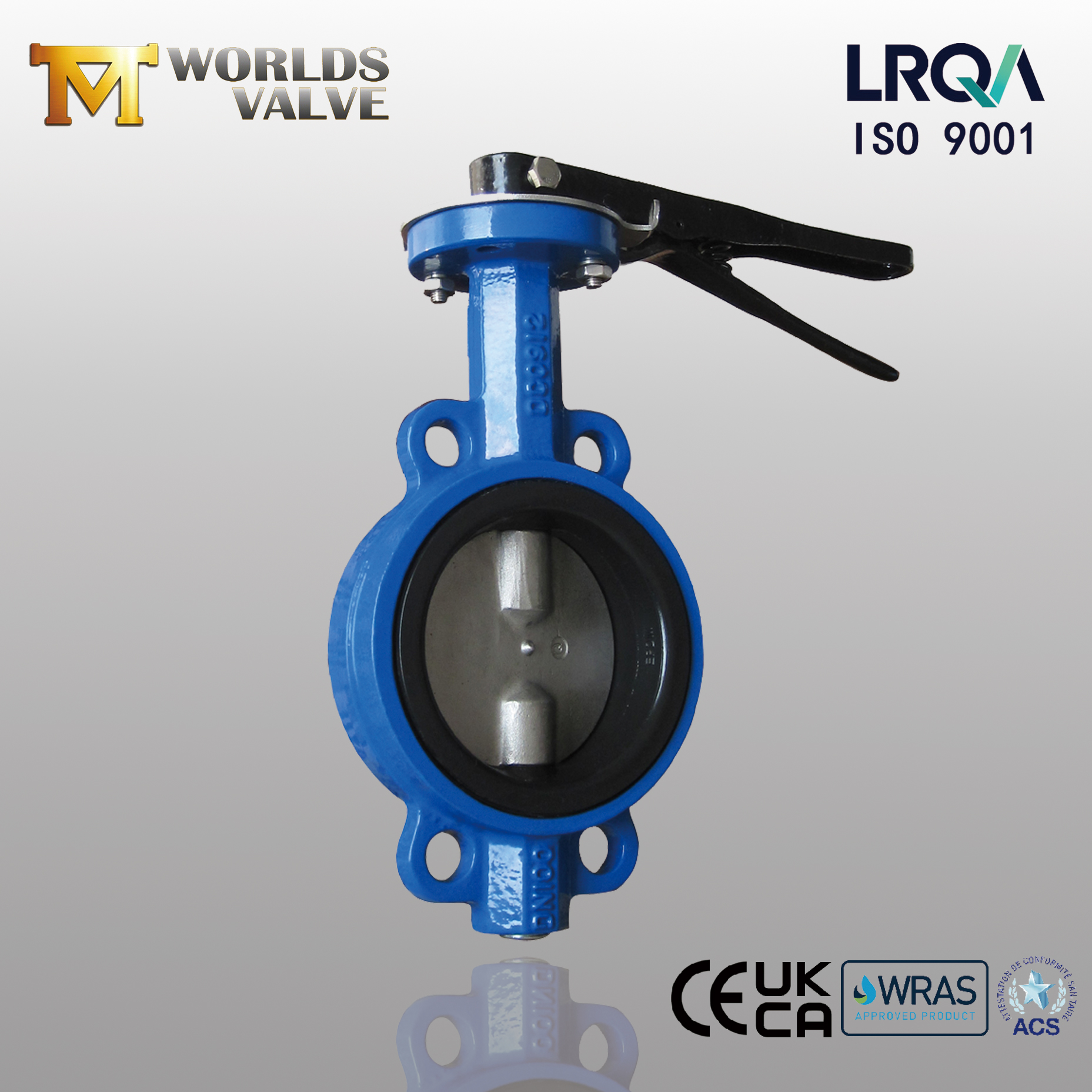

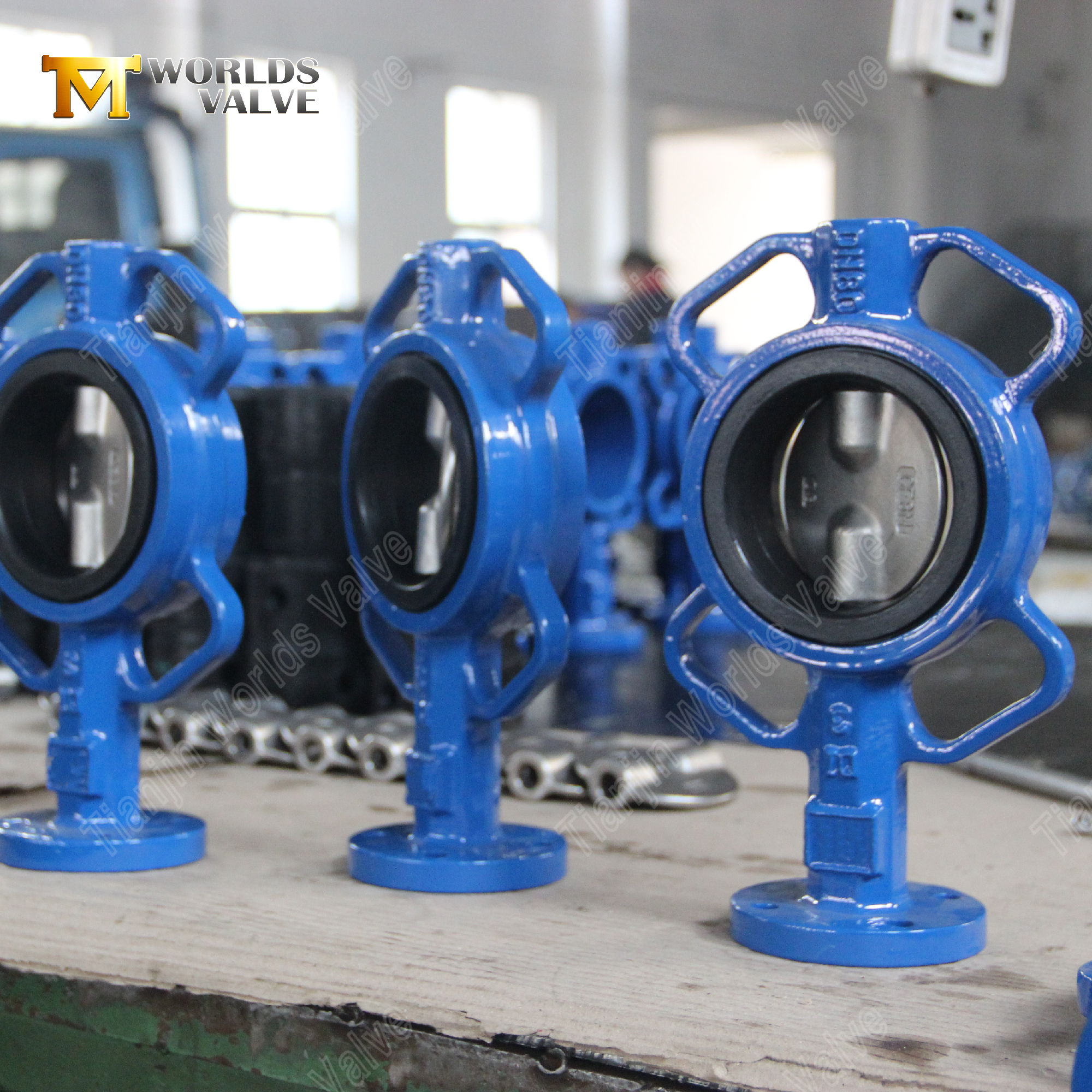

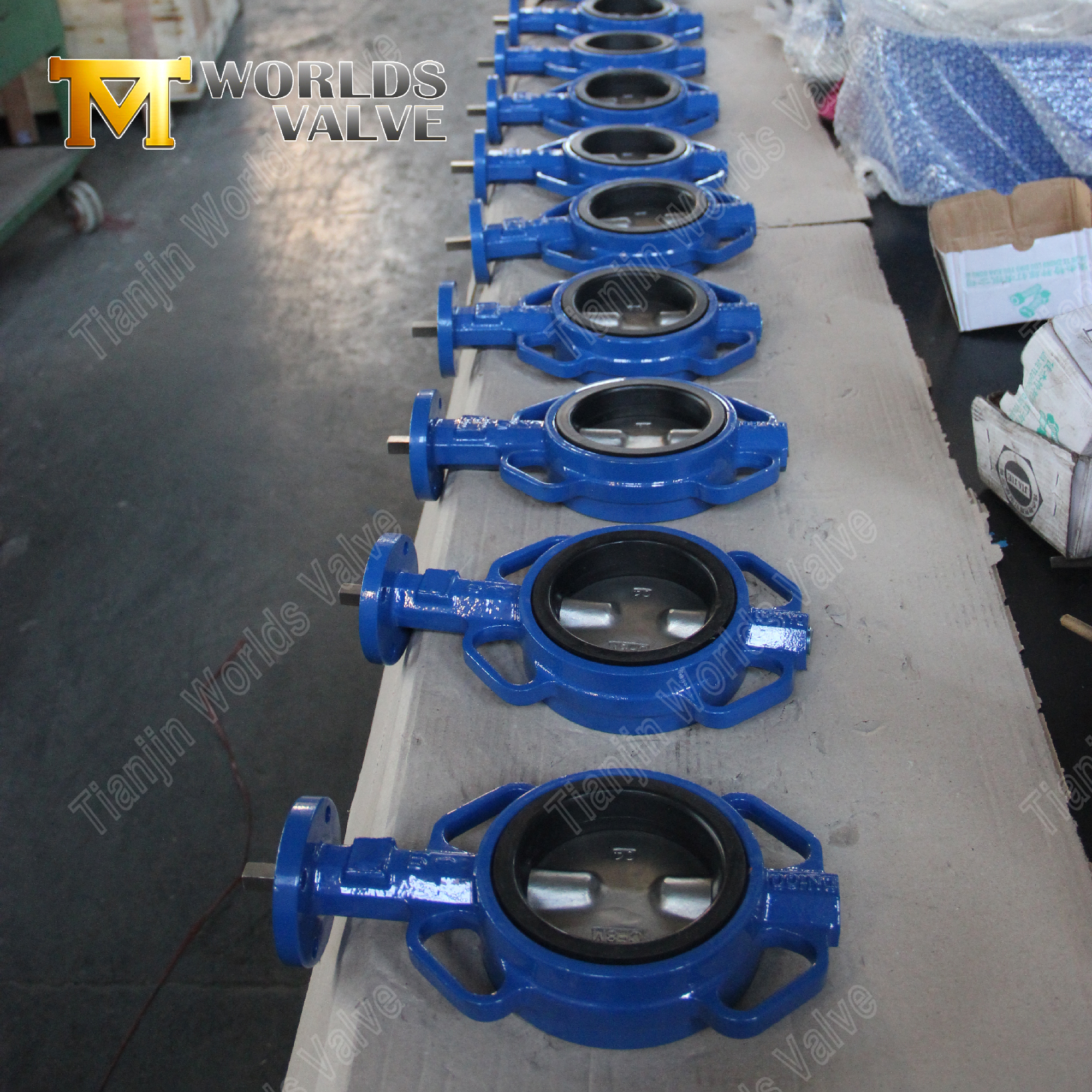

Válvula de mariposa Wafer de dos vástagos con asiento de respaldo de EPDM | Operado por palanca | Diseño duradero

Introducción:

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS

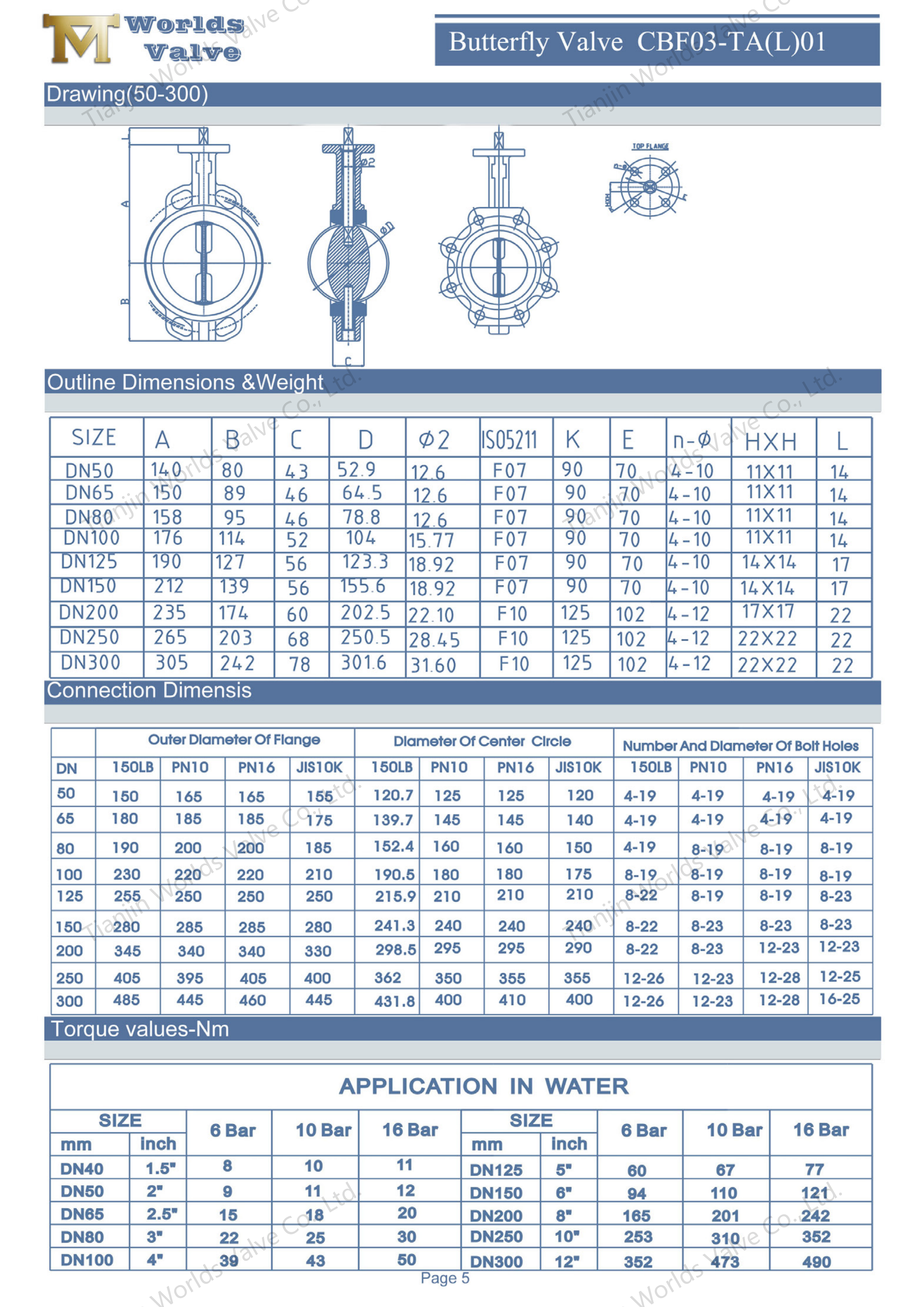

CBF03-TA01- Manual de Operación y Mantenimiento DESCARGAR

Características y ventajas clave:

1. Construcción de dos vástagos (dos piezas) para mayor confiabilidad

• Esfuerzo de torsión reducido: las secciones superior e inferior del vástago distribuyen el torque de manera más uniforme, minimizando la concentración de estrés y reduciendo el riesgo de falla del vástago.

• Alineación precisa del disco: el diseño de dos piezas garantiza un centrado constante del disco dentro del asiento, lo que reduce el desgaste desigual y mantiene la integridad del sellado durante miles de ciclos.

• Mantenimiento simplificado: La configuración de dos vástagos permite un desmontaje más fácil durante el servicio, ya que el vástago superior se puede quitar sin desenganchar completamente el disco.

2. Asiento de EPDM con respaldo duro para un rendimiento de sellado constante

• Soporte rígido del asiento: El asiento de EPDM está moldeado con un respaldo duro que evita la extrusión o deformación bajo presión, manteniendo la geometría de sellado en la clasificación PN16 completa.

• Vida útil extendida: El diseño del respaldo reduce la deformación por compresión y la fatiga, lo que permite que el asiento conserve la elasticidad por más tiempo que los asientos de elastómero sin soporte.

• Cierre hermético: la combinación del asiento soportado y el disco de precisión proporciona un cierre confiable sin fugas para servicios de agua y aire.

3. Cuerpo tipo oblea compacto para una instalación que ahorra espacio

• Construcción liviana: el cuerpo tipo oblea elimina la necesidad de bridas complementarias, lo que reduce el peso general del sistema y los costos de material.

• Instalación rápida con pernos: la válvula se centra entre bridas EN o ANSI estándar y se asegura con pernos pasantes, lo que minimiza el tiempo de instalación.

• Dimensiones intercambiables: Las dimensiones cara a cara cumplen con ISO 5752 y EN 558 Serie 20, lo que garantiza la compatibilidad con los diseños de tuberías existentes.

4. Opciones de materiales resistentes a la corrosión

• Cuerpo de hierro dúctil con revestimiento epoxi: El cuerpo GGG40 proporciona alta resistencia y resistencia al impacto, con un revestimiento epoxi duradero (250 μm) que protege contra la corrosión atmosférica y del lado del agua.

• Disco de acero inoxidable CF8M: El disco estándar ofrece buena resistencia a la corrosión para agua tratada y productos químicos suaves.

• Materiales de disco personalizables: Las opciones incluyen discos de bronce aluminio, acero inoxidable dúplex, recubiertos de nailon o PTFE para medios especializados.

Estándar:

¿Por qué elegir la válvula Tianjin Worlds?

• Diseñado para brindar durabilidad: Nuestros diseños de asiento de dos vástagos y respaldo rígido reflejan un compromiso con la confiabilidad mecánica y una larga vida útil.

• Experiencia en fabricación de OEM: como fabricante de OEM enfocado, ofrecemos calidad constante, opciones de materiales flexibles y la capacidad de personalizar estándares, recubrimientos y empaques de bridas.

• Calidad certificada: instalación certificada ISO 9001 con CE, UKCA y otras opciones de certificación disponibles a pedido.

• Experiencia global: suministro de válvulas a más de 50 países con logística confiable y soporte de documentación profesional.

Aplicaciones típicas:

• Plantas de Distribución y Tratamiento de Agua

• Sistemas HVAC (agua helada, torres de enfriamiento)

• Líneas de succión y descarga de bombas

• Redes de riego

• Circuitos de agua para procesos industriales

Conclusión:

La válvula de mariposa Wafer de dos vástagos con asiento de EPDM de respaldo duro de Tianjin Worlds Valve Co., Ltd. combina confiabilidad mecánica con facilidad de servicio práctica. Su diseño de vástago de dos piezas reduce el desgaste y garantiza una alineación precisa del disco, mientras que la construcción del asiento con soporte mantiene la integridad del sellado durante años de funcionamiento. La clasificación PN16, el tamaño DN100 y el funcionamiento por palanca lo convierten en una opción confiable para aplicaciones industriales en general y de agua.

Cuando su aplicación exige una válvula de mariposa duradera y fácil de mantener, elija Tianjin Worlds Valve Co., Ltd. Contáctenos hoy para obtener especificaciones técnicas, opciones de personalización de materiales o una cotización adaptada a su aplicación.
