CBF02-TA01
OEM | ODM | WDS
| Cantidad: | |
|---|---|
El cuerpo de la válvula está fabricado en hierro dúctil GGG40/500-7 y recubierto con un acabado epóxico duradero para protección externa contra la corrosión. El asiento de PTFE (politetrafluoroetileno) es totalmente resistente a casi todos los productos químicos industriales y ofrece una superficie antiadherente y autolubricante que reduce el par de operación y evita la adhesión de los medios. El disco CF8M (AISI 316) proporciona una excelente resistencia a las picaduras y a la corrosión general, particularmente en ambientes que contienen cloruro.
Un operador de engranaje helicoidal ofrece una gran ventaja mecánica, lo que hace que la operación manual sea suave y sin esfuerzo incluso para tamaños de válvulas más grandes (normalmente desde DN200 en adelante). La caja de cambios es autoblocante, sujetando el disco de forma segura en cualquier posición sin deslizarse. Se proporciona un indicador de posición visual claro en la caja de engranajes.
El diseño compacto de oblea permite la instalación directa entre bridas de tubería estándar (EN 1092, ANSI B16.5, etc.) utilizando pernos pasantes, ahorrando espacio, peso y costo de instalación. La brida superior se puede mecanizar según las normas ISO 5211 para el montaje futuro del actuador si es necesario.
Disponible en tamaños de DN50 a DN600 (2″ a 24″), con clasificaciones de presión personalizables (PN10, PN16, Clase 150, etc.), esta válvula es una opción confiable para procesamiento químico, petroquímico, farmacéutico, tratamiento de agua y otras aplicaciones de servicios corrosivos.
Como fabricante OEM confiable con sede en China, producimos esta válvula estrictamente según las especificaciones del cliente: el material del cuerpo, el material del disco, la presión nominal, la perforación de la brida, el color del epoxi y las opciones de accionamiento son personalizables.

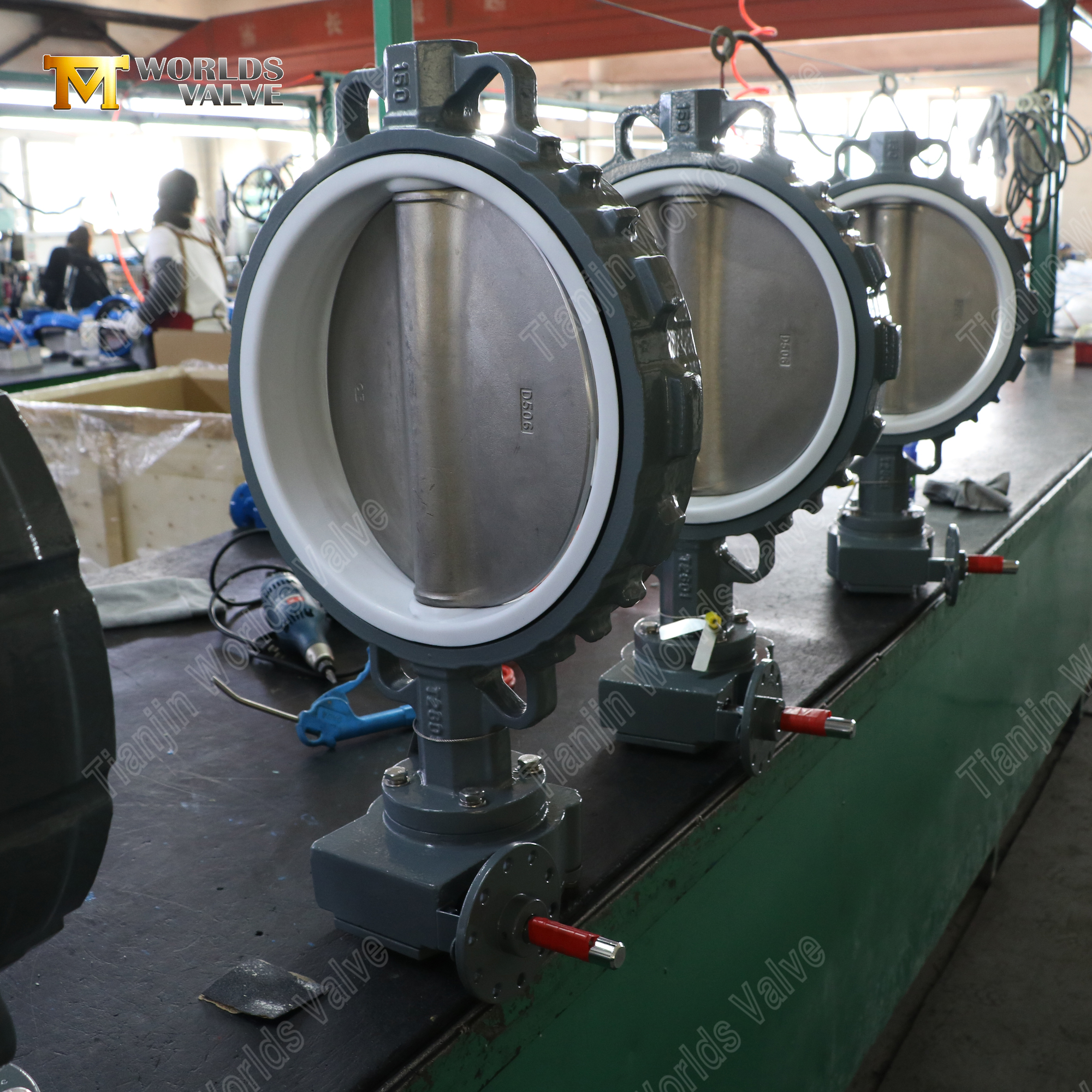

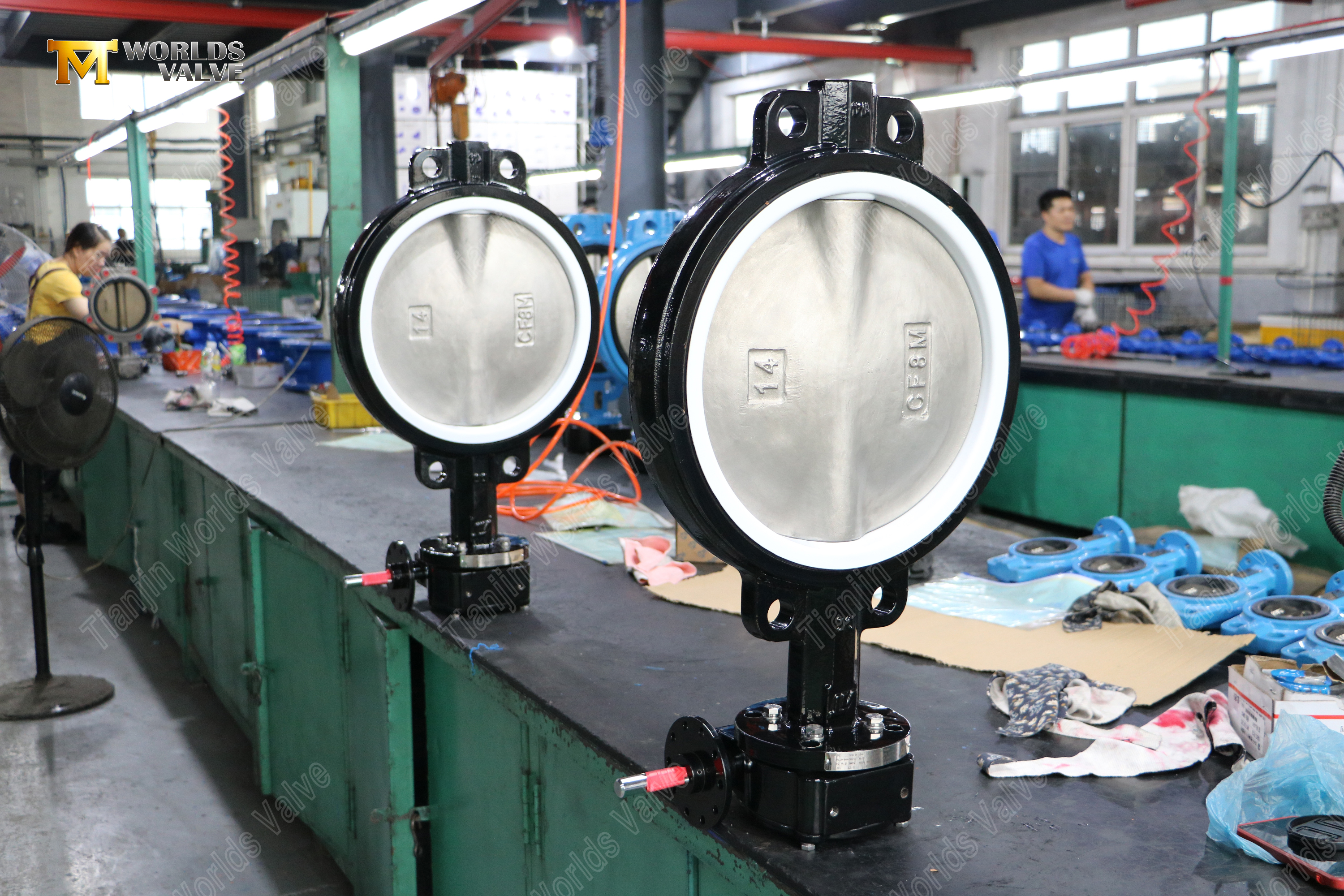

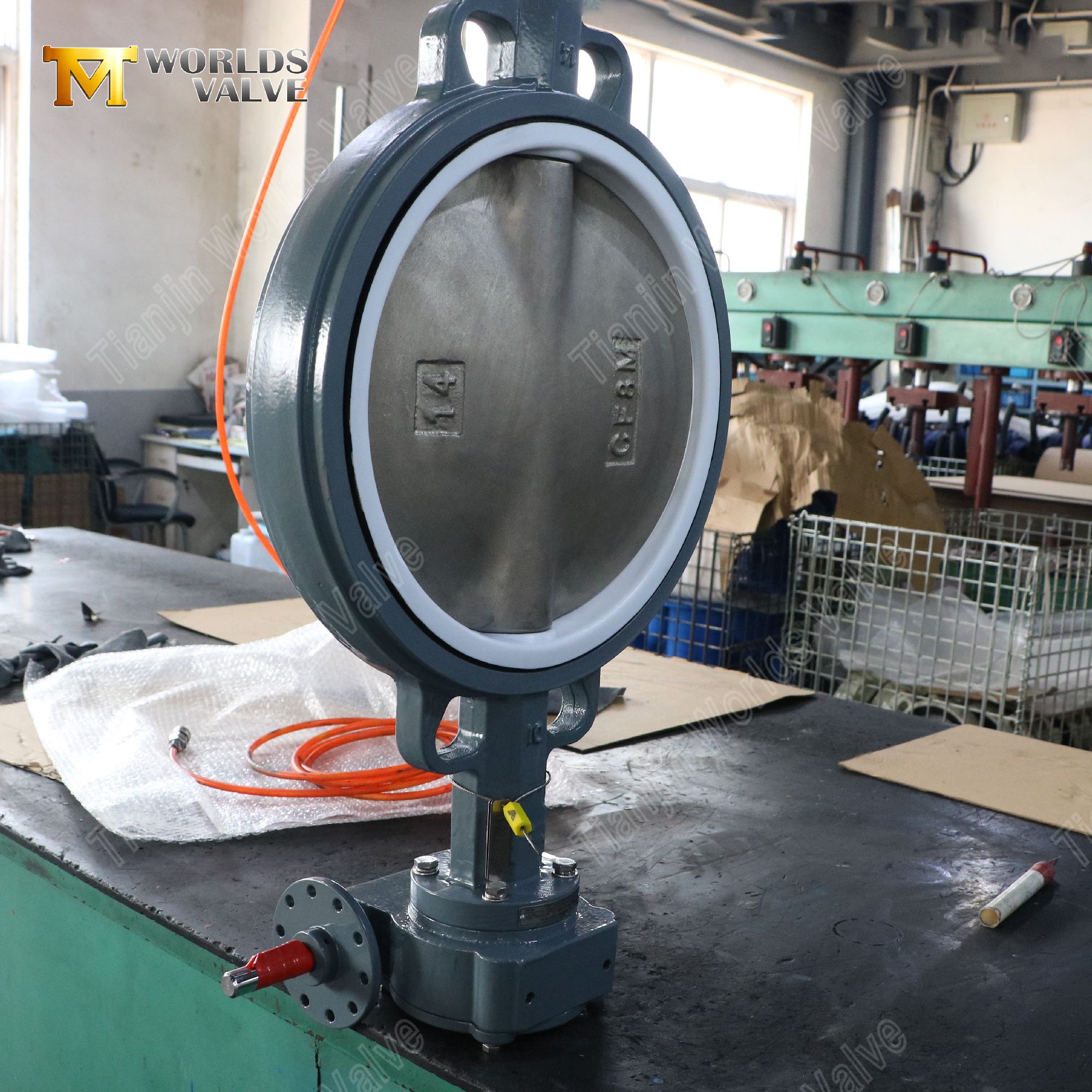

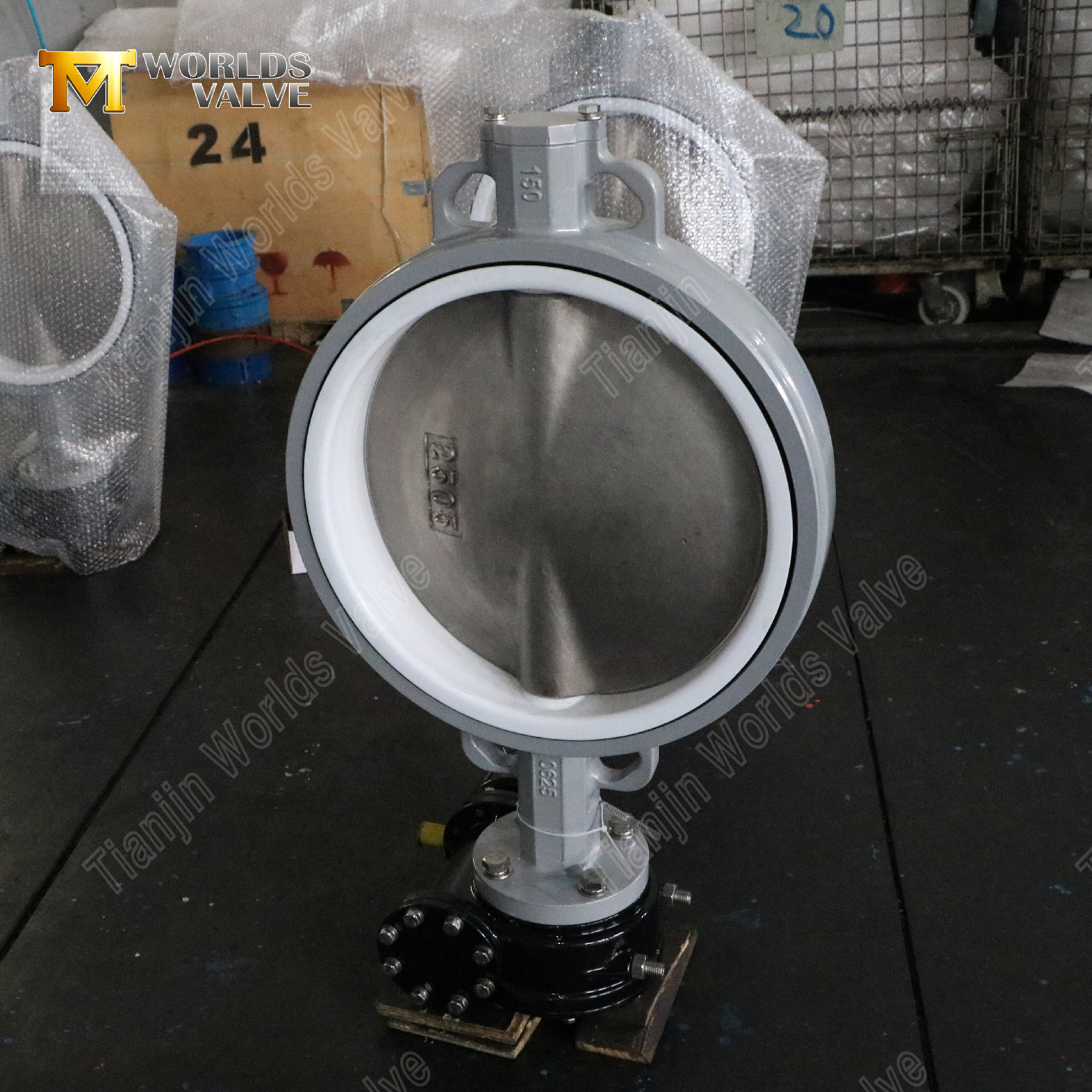

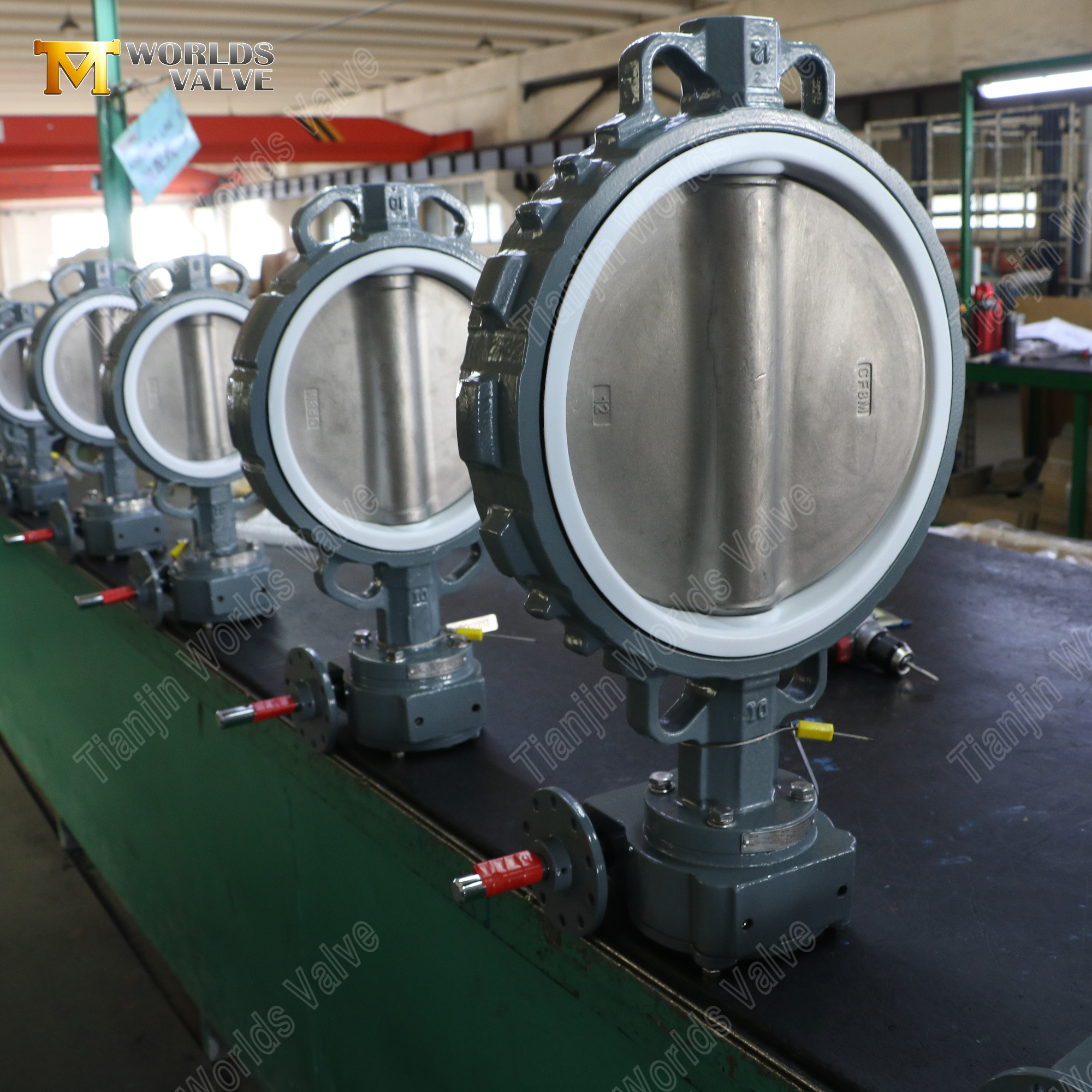

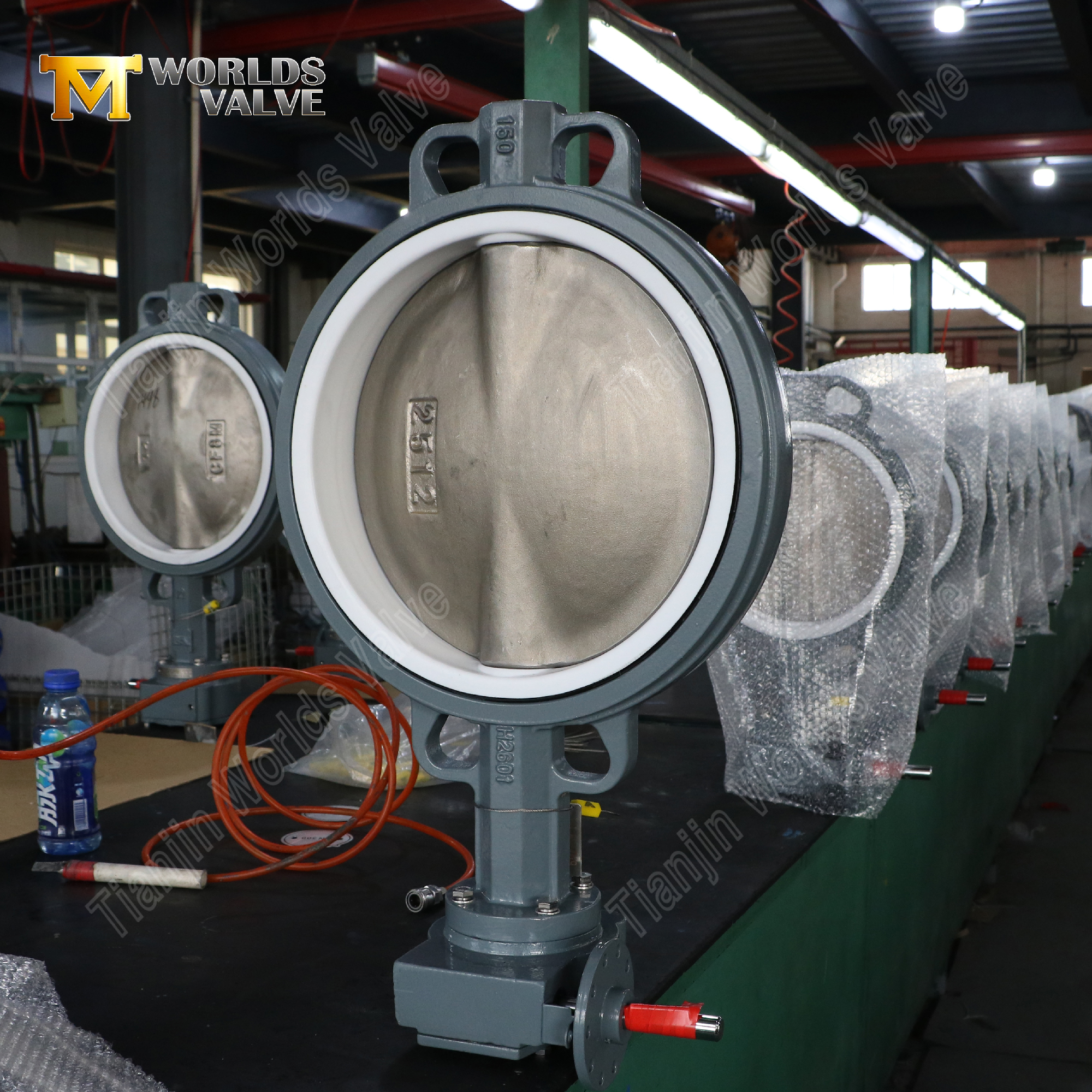

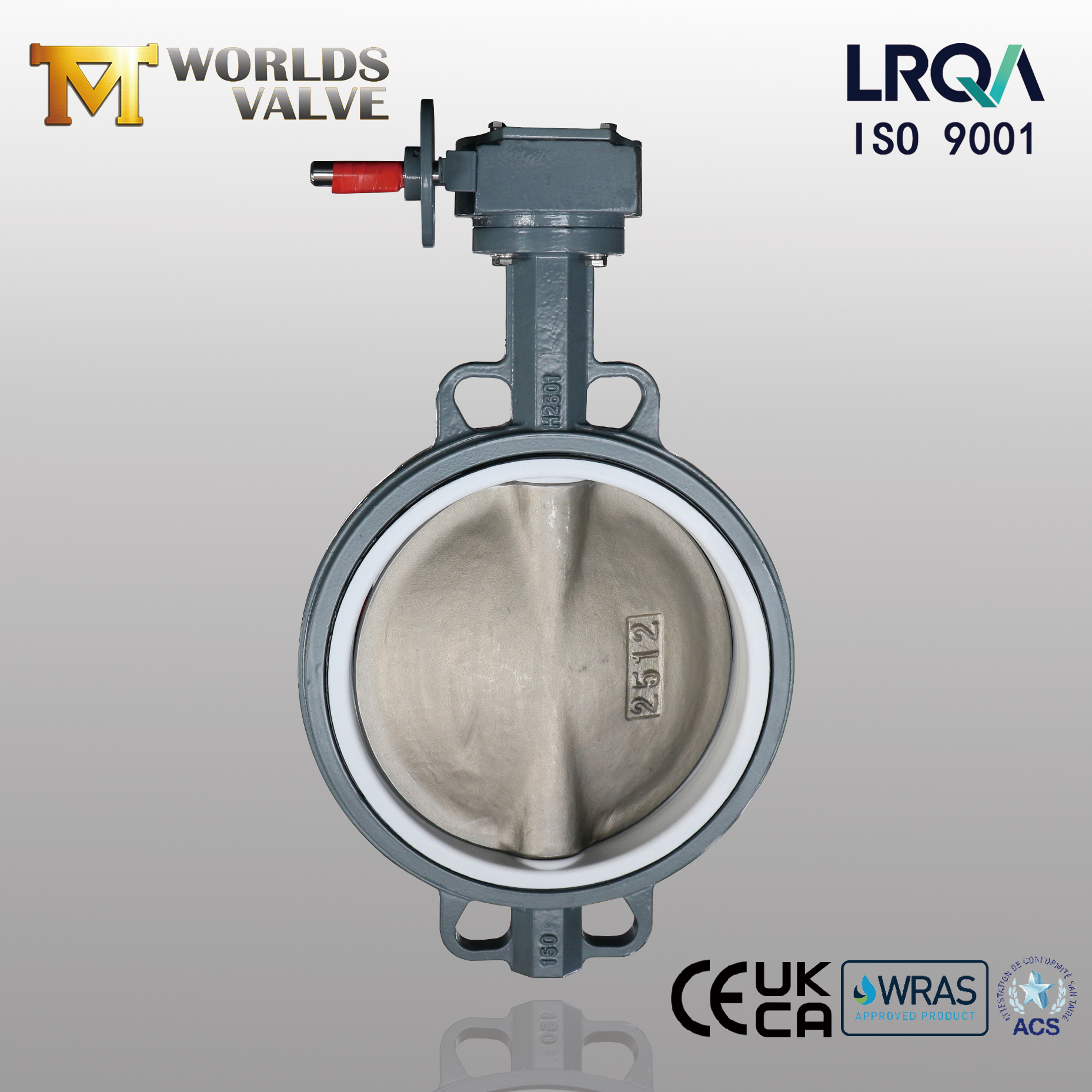

Válvula de mariposa tipo oblea | Cuerpo de hierro dúctil | Asiento de PTFE | Disco CF8M | Operador de engranajes
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable
CBF02-TA01 - Información detallada del producto
1. Asiento de PTFE para una resistencia química superior y un torque bajo
El PTFE es inerte a casi todos los ácidos, álcalis, disolventes y agentes oxidantes.
La superficie autolubricante reduce el par de operación y evita la acumulación de medios.
Proporciona un cierre hermético en un amplio rango de temperaturas (-35 ℃ a +200 ℃).
2. Disco de acero inoxidable CF8M para mayor durabilidad ante la corrosión
CF8M (AISI 316) ofrece una excelente resistencia a las picaduras, la corrosión por grietas y la corrosión en general.
Adecuado para agua de mar, salmuera, ambientes ácidos y ricos en cloruro.
Proporciona una larga vida útil con un mantenimiento mínimo.
3. Operador de engranaje helicoidal para una operación segura y sin esfuerzo
La alta relación de transmisión reduce el esfuerzo manual, ideal para diámetros más grandes o presiones más altas.
El mecanismo de bloqueo automático sujeta el disco de forma segura en cualquier ángulo sin que se desplace.
El indicador visual de posición permite una rápida verificación del estado.
4. Cuerpo de hierro dúctil con revestimiento epoxi
El hierro dúctil GGG40 proporciona alta resistencia, resistencia al impacto e integridad estructural.
El revestimiento epoxi (estándar 250 µm, cualquier color RAL disponible) protege contra la corrosión externa.
El diseño compacto de oblea ahorra espacio y peso.
5. Flexibilidad OEM personalizable
Rango de tamaños DN50-DN600, clasificaciones de presión PN10/PN16/Clase 150.
Los materiales de la carrocería, el disco y el asiento se pueden cambiar según lo solicite el cliente.
Brida superior ISO 5211 disponible para montaje del actuador.
Normas de bridas: EN 1092, ANSI B16.5, AS2129, JIS, etc.

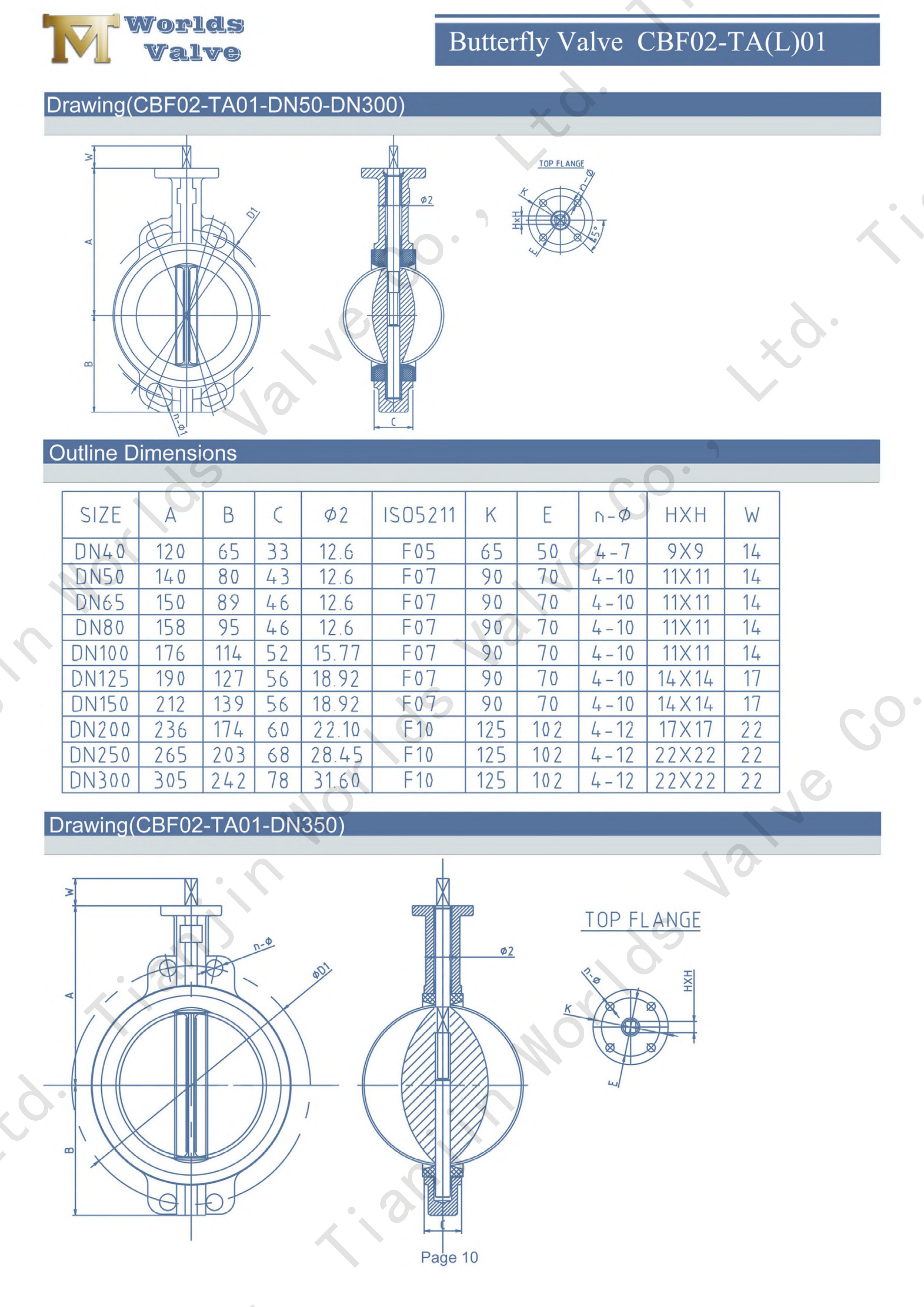

Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa tipo oblea（CBF02-TA01） |
Tamaño nominal | Tamaños disponibles (DN50-DN2000) |
Material del disco | CF8M (Acero inoxidable AISI 316) |
Material del asiento | PTFE |
Material del cuerpo | Hierro dúctil (con revestimiento epoxi); WCB, CF8, CF8M también disponibles |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | PN10 / PN16 / Clase 150 (personalizable) |
Brida superior | ISO 5211 opcional para montaje de actuador |
Rango de temperatura | -35℃~ +200℃ |
Medios aplicables | Ácidos, álcalis, disolventes, agua de mar, salmuera, agua de alta pureza, productos químicos |
Fabricamos válvulas estrictamente de acuerdo con las especificaciones del cliente, al mismo tiempo que brindamos recomendaciones profesionales sobre la selección e instalación de materiales.
Nuestra experiencia con válvulas con asiento de PTFE y discos CF8M garantiza la aplicación adecuada del material para servicios corrosivos y de alta pureza.
Con cada pedido se proporciona la documentación completa, incluidos certificados de materiales e informes de pruebas.
Nuestras instalaciones con certificación ISO 9001 respaldan la exportación global, con certificaciones como CE, UKCA, WRAS y ACS disponibles previa solicitud.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo está listo para analizar los requisitos de su proyecto, ofrecer soporte técnico y demostrar nuestras capacidades de fabricación de primera mano.
