Válvula de mariposa con actuador neumático: principio de trabajo, aplicaciones y guía de selección

Tabla de contenido:

1. ¿Cómo funciona una válvula de mariposa en neumática?

2. Aplicaciones de válvulas de mariposa en tratamiento de agua, petróleo y gas, alimentos y bebidas, y sistemas de HVAC

3. Features de válvula de mariposa con actuador neumático

4. Advantimientos de la válvula de mariposa con actuador neumático: operación rentable, eficiente en energía y confiable

5. Criterios de selección para válvula de mariposa con actuador neumático

6.Conclusión

7.faqs

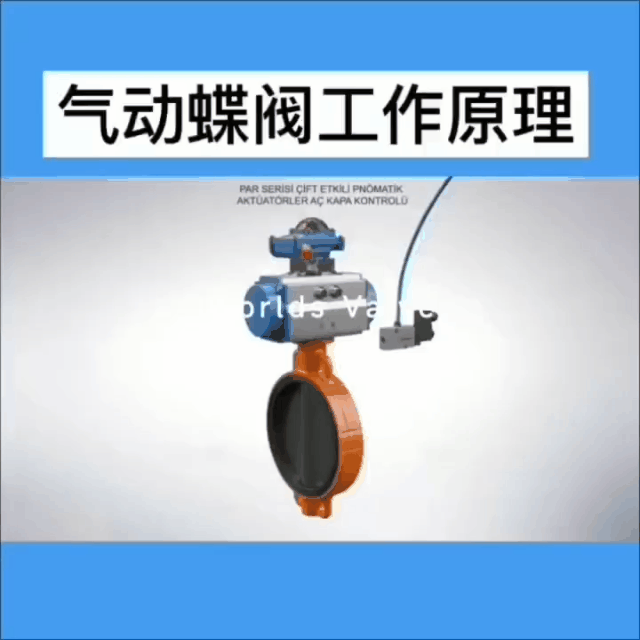

¿Cómo funciona una válvula neumática accionada por la mariposa?

A válvula de mariposa con actuador neumático es un tipo de válvula que utiliza aire comprimido para abrir y cerrar el disco de la válvula, que regula el flujo de fluido a través de la tubería. El actuador está montado en el eje de la válvula y convierte el movimiento lineal del pistón en movimiento de rotación, lo que permite que el disco de la válvula pivote y controle el flujo.

Válvulas de mariposa se utilizan ampliamente en diversas industrias para controlar el flujo de fluidos en las tuberías. Estas válvulas son conocidas por su diseño simple, construcción ligera y rentabilidad. Cuando se combinan con actuadores neumáticos, las válvulas de mariposa ofrecen una automatización mejorada y capacidades de control remoto, lo que los hace ideales para aplicaciones donde la operación manual no es factible o deseable.

Aplicaciones de válvulas de mariposa en tratamiento de agua, petróleo y gas, alimentos y bebidas, y sistemas HVAC

La combinación de válvulas de mariposa y actuadores neumáticos ha encontrado aplicaciones en diversas industrias, que incluyen:

Plantas de tratamiento de agua

En las plantas de tratamiento de agua, las válvulas de mariposa con actuadores neumáticos se utilizan para controlar el flujo de agua durante diferentes procesos de tratamiento. Estas válvulas proporcionan un control de flujo preciso, asegurando el rendimiento óptimo de los equipos de tratamiento y el mantenimiento de los estándares de calidad del agua.

Industria de petróleo y gas

Las válvulas de mariposa con actuadores neumáticos se usan comúnmente en la industria del petróleo y el gas para aplicaciones como el aislamiento de la tubería, la regulación del flujo y el control de presión. Estas válvulas son adecuadas para manejar fluidos corrosivos y abrasivos, lo que las hace ideales para condiciones de operación duras.

Industria de alimentos y bebidas

En la industria de alimentos y bebidas, las válvulas de mariposa con actuadores neumáticos se utilizan para aplicaciones como la dosificación de ingredientes, la mezcla de productos y el embalaje. Estas válvulas aseguran la operación higiénica y evitan la contaminación del producto.

Sistemas HVAC

Las válvulas de mariposa con actuadores neumáticos se usan ampliamente en los sistemas de HVAC para controlar el flujo de aire en los conductos y regular los niveles de temperatura y humedad. Estas válvulas proporcionan operaciones eficientes y confiables, asegurando una comodidad óptima y eficiencia energética.

Industria	Materiales típicos	Calificación de presión (PN/clase)	Requisitos especiales	Ejemplos de aplicaciones
Petróleo y gas	Acero al carbono, acero inoxidable, acero de aleación	Clase150-2500	Resistencia a la corrosión, alta presión, temperatura alta	Reactores, tanques de almacenamiento, sistemas de tuberías
Químico	Acero inoxidable, hastelloy, titanio	PN10-PN400	Resistencia a la corrosión, alta temperatura, resistencia al desgaste	Reactores, tanques de almacenamiento, sistemas de tuberías
Fuerza	Acero al carbono, acero inoxidable, acero de cromo-molibdeno	PN10-PN250	Alta temperatura, alta presión, resistencia a la fluencia	Agua de alimentación de la caldera, sistemas de vapor
Tratamiento de agua	Hierro fundido, hierro dúctil, acero inoxidable	PN 6 - PN 25	Resistencia a la corrosión, resistencia al desgaste, bajo mantenimiento	Redes de suministro de agua, tratamiento de aguas residuales
Comida y bebida	Acero inoxidable, plásticos de grado alimenticio	PN 6 - PN 16	Normas higiénicas, fáciles de limpiar, sin contaminación	Líneas de producción, tanques de almacenamiento, sistemas de tuberías
Farmacéutico	Acero inoxidable, 316L, PTFE forrado	PN 6 - PN 16	Estéril, Resistencia a la corrosión, fácil de limpiar	Reactores, tuberías, tanques de almacenamiento
Construcción naval	Bronce, acero inoxidable, acero al carbono	PN 10 - PN 40	Resistencia a la corrosión del agua de mar, presión alta	Sistemas de agua de mar, sistemas de extinción de incendios
Construcción	Hierro fundido, hierro dúctil, latón	PN 6 - PN 16	Resistencia a la corrosión, bajo ruido, instalación fácil	HVAC, sistemas de plomería

Características de la válvula de mariposa con actuador neumático

Las válvulas de mariposa con actuadores neumáticos ofrecen varias características que las hacen adecuadas para una amplia gama de aplicaciones:

Resistencia a la corrosión

Las válvulas de mariposa con actuadores neumáticos se pueden construir a partir de materiales como acero inoxidable, plástico, o recubierto con capas protectoras para resistir la corrosión. Esto los hace adecuados para manejar fluidos corrosivos en industrias como el procesamiento químico y el tratamiento de aguas residuales.

Diseño compacto

Las válvulas de mariposa tienen un diseño compacto, lo que las hace ideales para aplicaciones donde el espacio es limitado. El actuador neumático se monta directamente en el eje de la válvula, eliminando la necesidad de soportes o soportes de montaje adicionales.

Alta capacidad de flujo

Las válvulas de mariposa tienen una alta capacidad de flujo, lo que les permite manejar grandes volúmenes de fluido con una caída de presión mínima. Esto los hace adecuados para aplicaciones como estaciones de bombeo, donde el control de flujo eficiente es crítico.

Mantenimiento fácil

Las válvulas de mariposa con actuadores neumáticos requieren un mantenimiento mínimo, lo que las hace rentables y confiables. La inspección regular y la lubricación de los componentes del actuador suelen ser suficientes para garantizar un rendimiento óptimo.

Ventajas de la válvula de mariposa con actuador neumático: operación rentable, eficiente en energía y confiable

El uso de válvulas de mariposa con actuadores neumáticos ofrece varias ventajas sobre otros tipos de válvulas y actuadores:

Rentable

Las válvulas de mariposa son generalmente más rentables que otros tipos de válvulas, como válvulas de bola o puerta de compra. Cuando se combinan con actuadores neumáticos, proporcionan una solución económica para las aplicaciones que requieren control de flujo automatizado.

Eficiente energéticamente

Los actuadores neumáticos son conocidos por su eficiencia energética, ya que requieren una potencia mínima para operar. Esto hace que las válvulas de mariposa con actuadores neumáticos sean una solución rentable para aplicaciones que requieren operación continua.

Operación confiable

Las válvulas de mariposa con actuadores neumáticos ofrecen operaciones confiables en entornos hostiles, como temperaturas extremas, altas presiones y atmósferas corrosivas. El diseño simple y la construcción robusta de estas válvulas aseguran una larga vida útil y un tiempo de inactividad mínimo.

Criterios de selección para válvula de mariposa con actuador neumático

Al seleccionar una válvula de mariposa con un actuador neumático para una aplicación específica, se deben considerar varios factores:

Características de fluido

Es importante considerar el tipo de fluido que se maneja, incluida su temperatura, presión, viscosidad y corrosividad. Esta información ayudará a determinar el material de la válvula apropiado, el tipo de actuador y las opciones de sellado.

Requisitos de flujo

Los requisitos de flujo de la aplicación, como la velocidad de flujo, la caída de presión y el patrón de flujo, deben tenerse en cuenta al seleccionar una válvula de mariposa con un actuador neumático. Esta información ayudará a determinar el tamaño de la válvula, el diseño del disco y los requisitos de torque del actuador.

Restricciones de instalación

Se deben considerar las limitaciones de espacio y los requisitos de instalación al seleccionar una válvula de mariposa con un actuador neumático. El diseño compacto de estas válvulas las hace adecuadas para aplicaciones con espacio limitado, pero se puede requerir hardware de montaje adicional en algunos casos.

Compatibilidad del sistema de control

La válvula de mariposa seleccionada con un actuador neumático debe ser compatible con el sistema de control que se utiliza en la aplicación. Esto incluye garantizar una comunicación adecuada entre el actuador y el sistema de control, así como la compatibilidad con otros componentes, como sensores y dispositivos de retroalimentación.

Conclusión

Las válvulas de mariposa con actuadores neumáticos ofrecen una solución confiable y rentable para el control de flujo automatizado en diversas industrias. Su diseño compacto, alta capacidad de flujo y facilidad de mantenimiento los hacen adecuados para una amplia gama de aplicaciones. Al seleccionar una válvula de mariposa con un actuador neumático, es importante considerar factores como las características de fluido, los requisitos de flujo, las limitaciones de instalación y la compatibilidad del sistema de control para garantizar un rendimiento y confiabilidad óptimos.

Preguntas frecuentes

P1: ¿Cuál es el principio de funcionamiento de una válvula de mariposa con un actuador neumático?

R: El actuador neumático utiliza aire comprimido para rotar el disco de la válvula, controlando el flujo de fluido.

P2: ¿Qué industrias usan válvulas de mariposa con actuadores neumáticos?

R: Se usan ampliamente en tratamiento de agua, petróleo y gas, alimentos y bebidas, y sistemas HVAC.
