CBF02-TG01
OEM | ODM | WDS
| Cantidad: | |
|---|---|

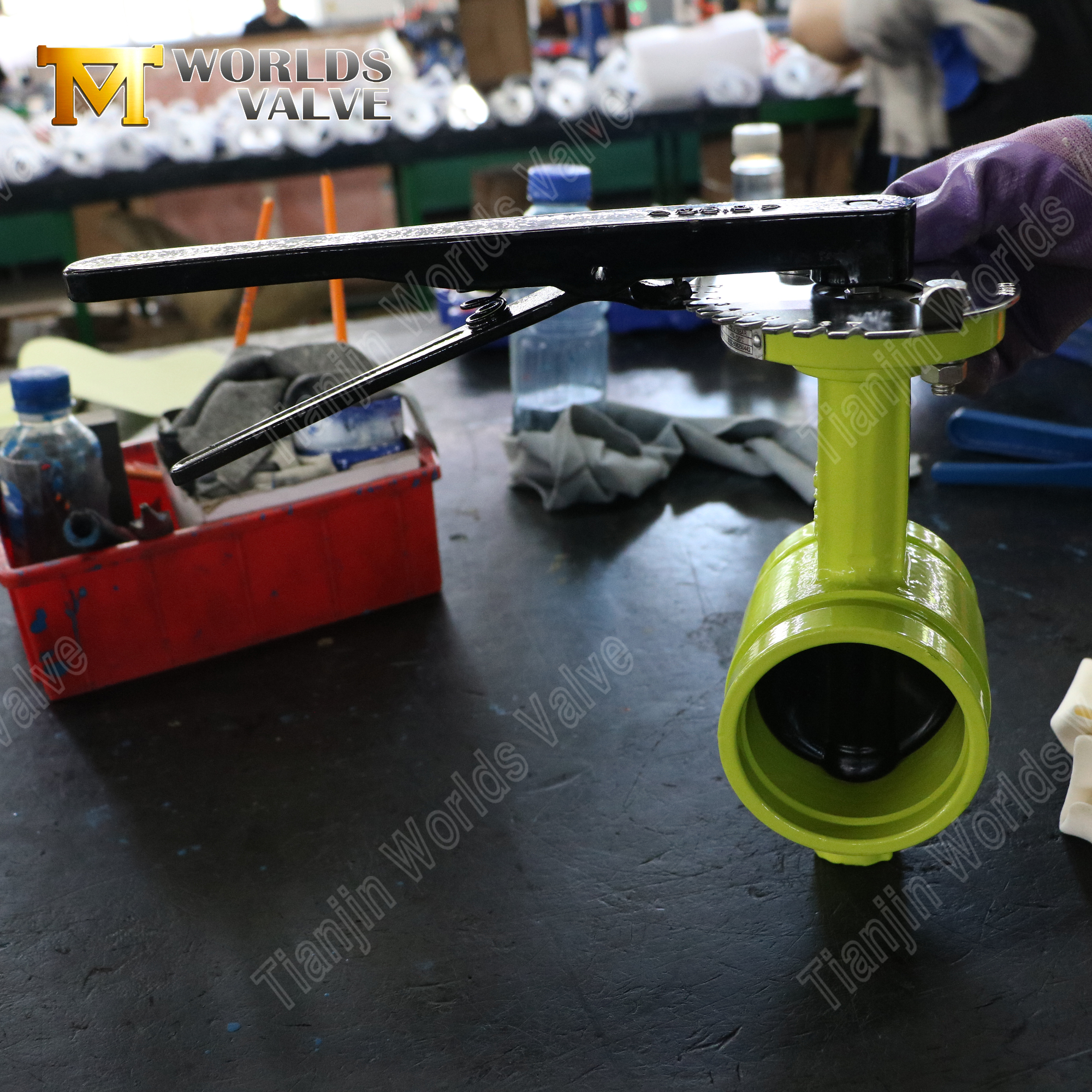

Este modelo DN80 cuenta con un cuerpo de hierro dúctil, un disco de hierro dúctil con sobremoldeado de EPDM, un vástago de acero inoxidable SS420 y un asiento de EPDM, una combinación de materiales que ofrece una excelente resistencia a la corrosión, sellado hermético y una larga vida útil. Con clasificación PN16 (16 bar), está diseñado para condiciones de servicio exigentes.
Como fabricante directo de OEM/ODM con más de 15 años de experiencia en exportación, ofrecemos soluciones totalmente personalizables (materiales, tamaños, índices de presión, recubrimientos, actuadores y embalajes), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001, CE, UKCA, WRAS y ACS.

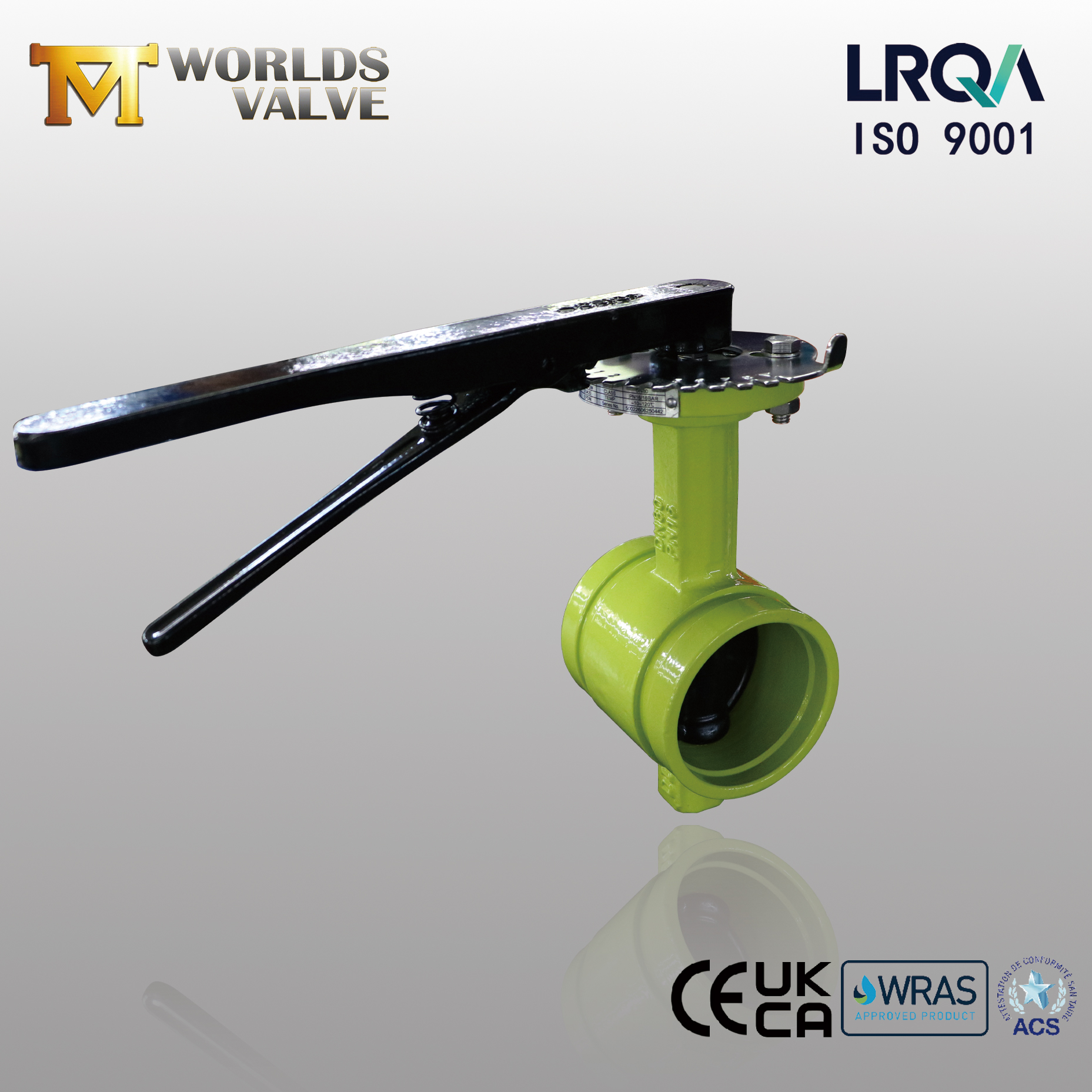

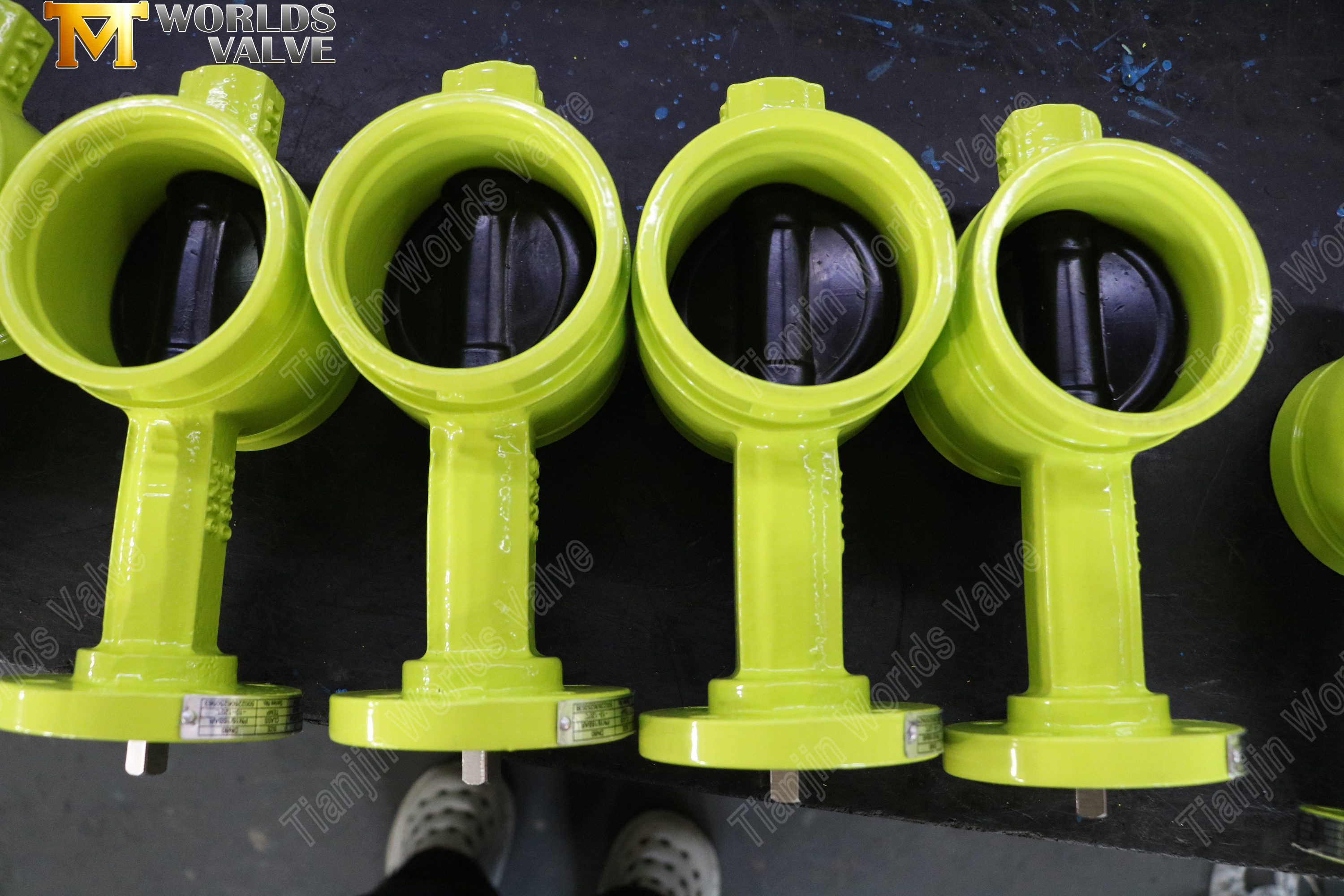

Válvula de mariposa con extremo ranurado | Cuerpo DI | Asiento de EPDM recubierto de disco DI | Vástago SS420 | 16 barras
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

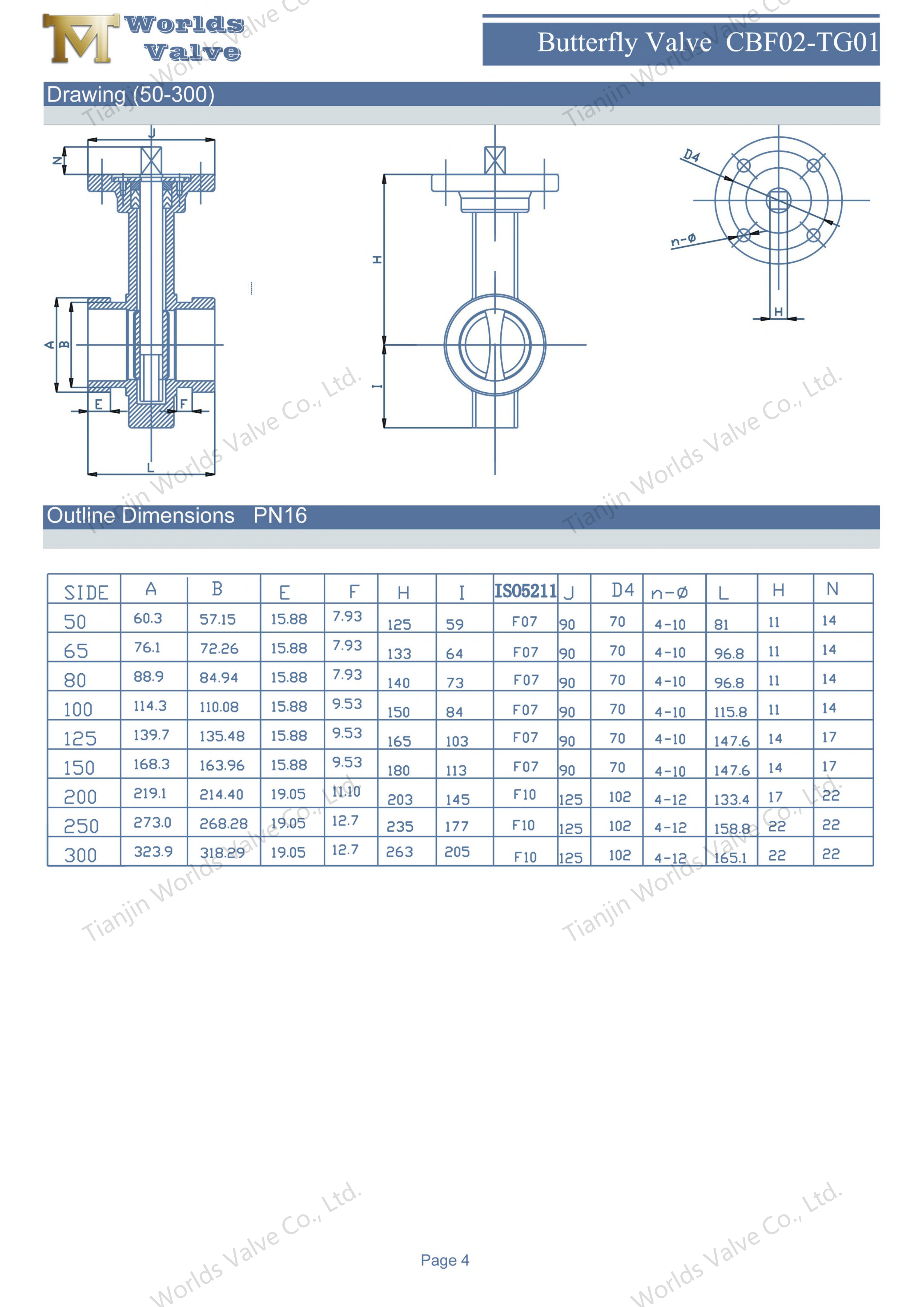

CBF02-TG01 - Información detallada del producto
Parámetro | Especificación (este modelo) |
Tipo de válvula | Válvula de mariposa con extremo ranurado (concéntrica/línea central) |
Tamaño | DN80 (3″) |
Clasificación de presión | PN16 (16 barras) |
Material del cuerpo | Hierro Dúctil (GGG40/500-7) |
Material del disco | Hierro Dúctil con Sobremoldeado de EPDM |
Material del tallo | Acero inoxidable SS420 |
Material del asiento | EPDM (monómero de etileno propileno dieno) |
Finalizar conexión | Extremos ranurados (cumple con AWWA C606) |
Brida superior | ISO 5211 |
Operación | Palanca manual (con placa de bloqueo), operador de engranajes, actuador eléctrico, actuador neumático o volante de cadena |
El diseño del extremo ranurado ofrece importantes ventajas sobre las conexiones roscadas o bridadas tradicionales:
Sin soldadura ni roscado : la válvula se conecta a la tubería mediante dos acoplamientos ranurados mecánicos. Simplemente inserte la válvula entre los acoplamientos y apriete. No se permiten permisos de trabajo en caliente, ni máquinas roscadoras, ni juntas de bridas. La instalación es sencilla, rápida y segura.
Instalación un 60 % más rápida: en comparación con las válvulas con bridas, las válvulas con extremo ranurado se instalan en una fracción del tiempo. Para proyectos a gran escala, esto se traduce en importantes ahorros de mano de obra y una finalización más rápida del proyecto.
Fácil mantenimiento : la válvula se puede quitar y reinstalar usando los mismos acoplamientos ranurados, lo que simplifica el mantenimiento y el reemplazo sin alterar el resto del sistema de tuberías.
Compactas y que ahorran espacio: las válvulas de mariposa con extremo ranurado son más compactas que las alternativas con bridas y se adaptan fácilmente a salas de equipos estrechas y a estantes de tuberías abarrotados.

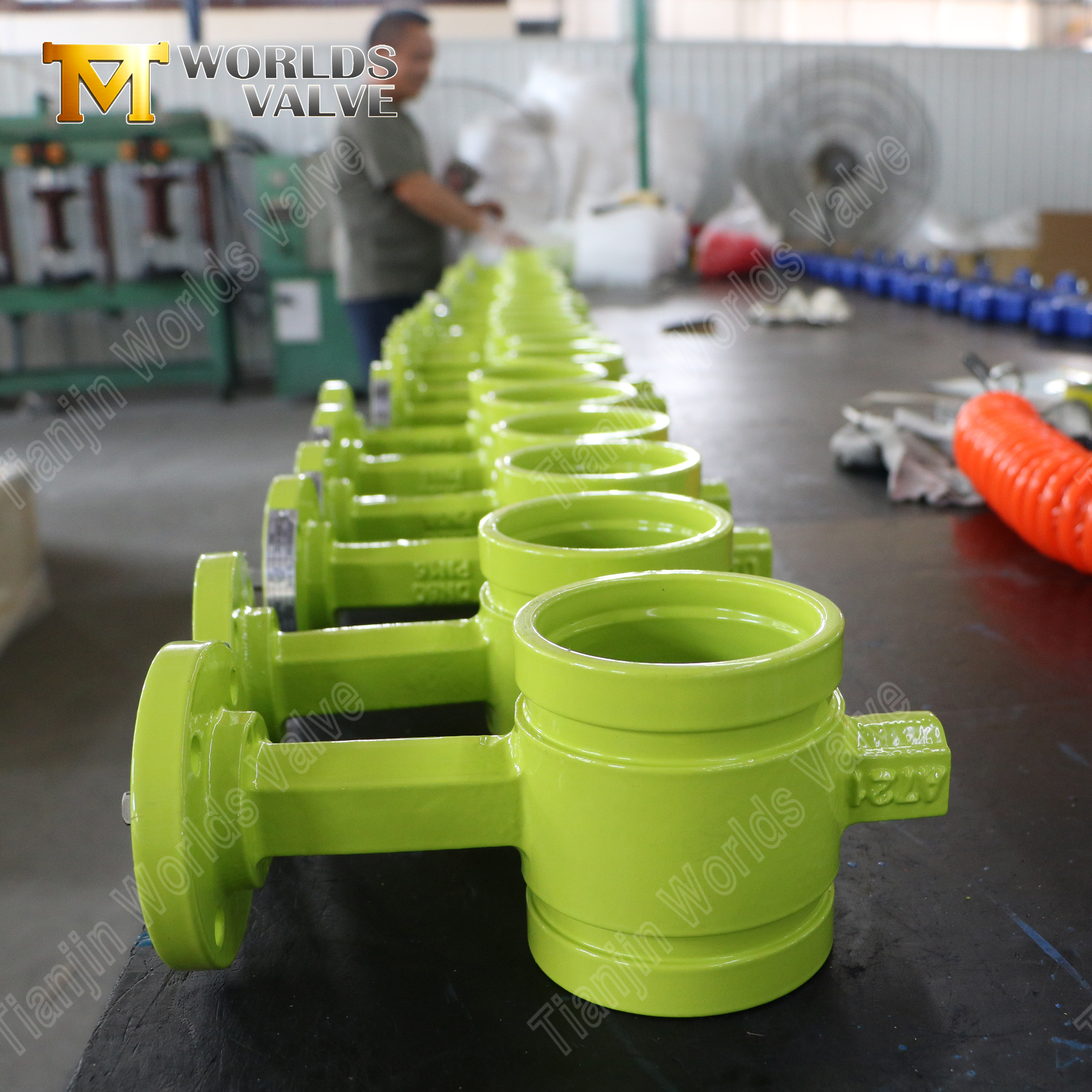

El cuerpo de la válvula está fabricado en hierro dúctil GGG40 (ASTM A536 65-45-12):
El doble de resistencia que el hierro gris : el hierro dúctil ofrece aproximadamente el doble de resistencia a la tracción, lo que lo hace ideal para servicio PN16 y condiciones de aumento de presión.
Excelente resistencia al impacto : la estructura de grafito nodular proporciona una dureza excepcional, soportando golpes mecánicos y vibraciones.
Resistente a la corrosión: combinado con nuestro recubrimiento epóxico estándar (mínimo 250 μm), el cuerpo de hierro dúctil proporciona una protección confiable contra la corrosión para agua, aguas residuales y servicios industriales en general.
El disco presenta un núcleo de hierro dúctil con sobremoldeado de caucho EPDM:
Sellado hermético : el sobremoldeado de EPDM crea una superficie de sellado resistente contra el asiento, lo que proporciona un cierre hermético certificado según EN 12266-1 y API 598.
Máxima capacidad de flujo : el diseño sobremoldeado elimina la necesidad de un revestimiento separado, lo que permite un mayor paso de flujo y valores de Cv más altos.
Protección total contra la corrosión : la capa de EPDM encapsula completamente el disco de hierro dúctil, protegiéndolo de la corrosión y extendiendo la vida útil.
El asiento de EPDM proporciona un sellado confiable en una amplia gama de aplicaciones a base de agua:
Excelente resistencia al agua y a la intemperie: el EPDM ofrece una excelente resistencia al agua, al vapor y a la intemperie.
Amplio rango de temperatura : mantiene propiedades de sellado de -20 ℃ a +120 ℃.
Resistencia química : resiste ácidos diluidos, álcalis y productos químicos para el tratamiento del agua, incluidos el cloro y el ozono.
El vástago de la válvula está fabricado en acero inoxidable SS420:
Alta resistencia : resistencia significativamente mayor que el acero inoxidable 304/316, lo que garantiza una transmisión de torsión confiable.
Resistente al desgaste : la superficie endurecida resiste el desgaste y la fricción durante el ciclo repetido.
Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.
La válvula está equipada con una brida superior estándar ISO 5211:

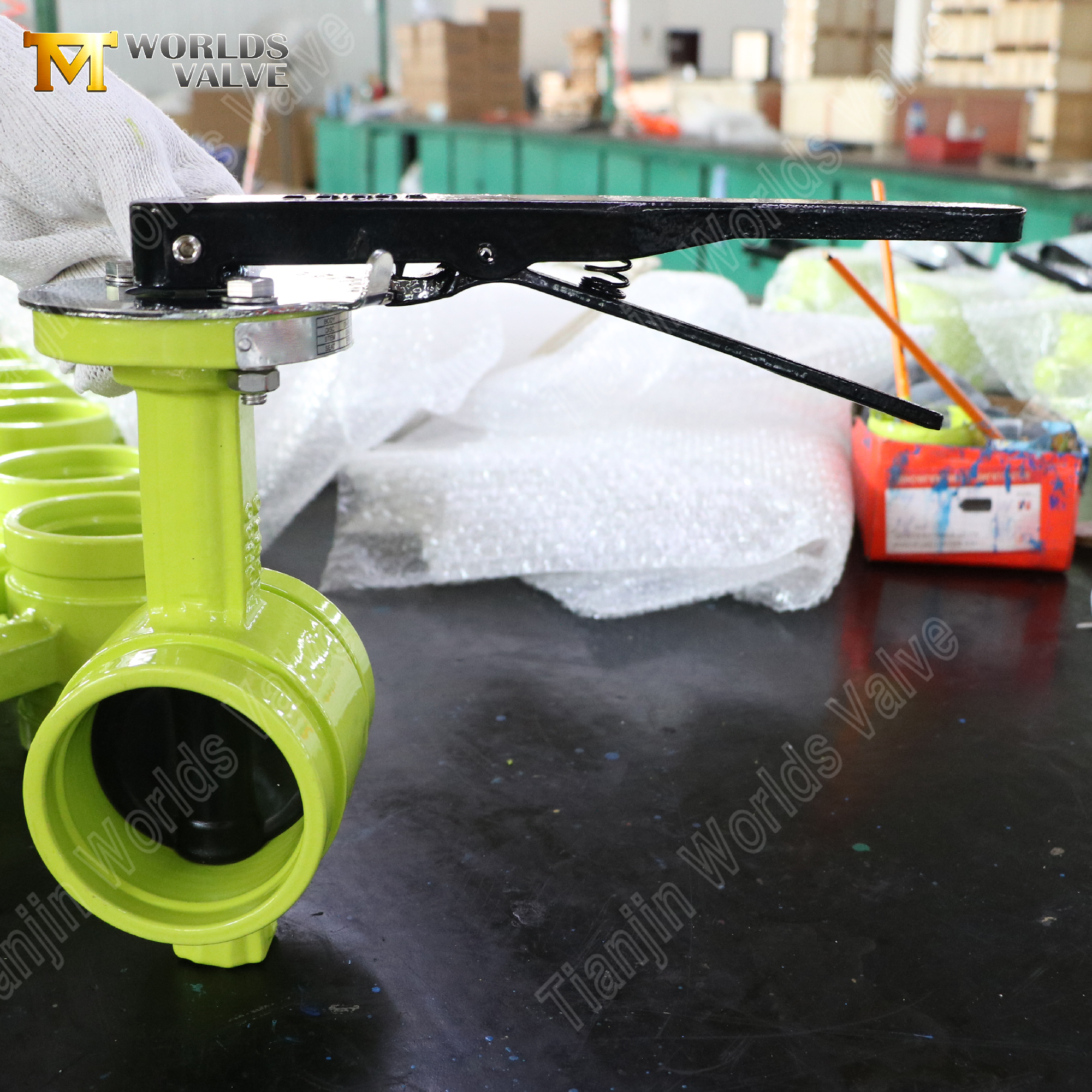

Palanca manual : control rápido de encendido y apagado manual con placa de bloqueo.
Operador de engranajes : autobloqueante con indicador de apertura y cierre.
Actuadores eléctricos: tipos de encendido/apagado o modulantes con retroalimentación de 4-20 mA, anulación manual e integración PLC/SCADA.
Actuadores neumáticos: diseños de doble acción o retorno por resorte (a prueba de fallas).
Operadores de ruedas dentadas : para instalaciones elevadas o inaccesibles.
Las interfaces de actuador personalizadas están disponibles a pedido.
Industria | Solicitud |
Sistemas de protección contra incendios | Sistemas de rociadores, líneas de agua contra incendios, salas de bombas |
Suministro y distribución de agua | Redes municipales de agua, estaciones de bombeo, redes de distribución. |
Tratamiento de aguas residuales | Líneas de alcantarillado, plantas de tratamiento, sistemas de efluentes. |
Sistemas HVAC | Agua helada, agua caliente, sistemas de torres de enfriamiento. |
Procesos Industriales | Líneas de agua industriales generales, agua de refrigeración, fluidos de proceso. |
Riego | Sistemas de riego agrícola y paisajístico. |
1. Fábrica directa, sin intermediarios : precios de fábrica y comunicación directa.
2. Más de 19 años de experiencia en exportación : logística fluida y soporte posventa a más de 50 países.
3. Personalización completa de OEM/ODM: materiales, tamaños, índices de presión, recubrimientos, actuadores, embalaje, todo adaptado a sus especificaciones.
4. Certificaciones internacionales –ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS disponibles.
5. Documentación completa : certificados de materiales, informes de pruebas de presión con cada pedido.
6. Prueba de presión al 100% : cada válvula se prueba antes del envío.
7. Respuesta rápida y entrega a tiempo: director de proyectos dedicado; Plazo de entrega de 15 a 40 días.
8. Visitas a la fábrica Bienvenido : recorra nuestras líneas de producción en Tianjin.
Ya sea que necesite esta configuración DN80 PN16 o un diseño totalmente personalizado con materiales, actuadores o recubrimientos especializados, estamos listos para construir según sus especificaciones.
Envíanos tu consulta con:
Tamaño requerido y clasificación de presión
Tipo de medio y temperatura de funcionamiento
Combinación de materiales preferida
Tipo de actuador y requisitos de control.
Cantidad objetivo y puerto de destino
Nuestro equipo de ventas responderá dentro de las 24 horas con una cotización competitiva y una propuesta de ingeniería.
Le invitamos cordialmente a visitar nuestra fábrica en Tianjin, China. Construyamos juntos su válvula.
