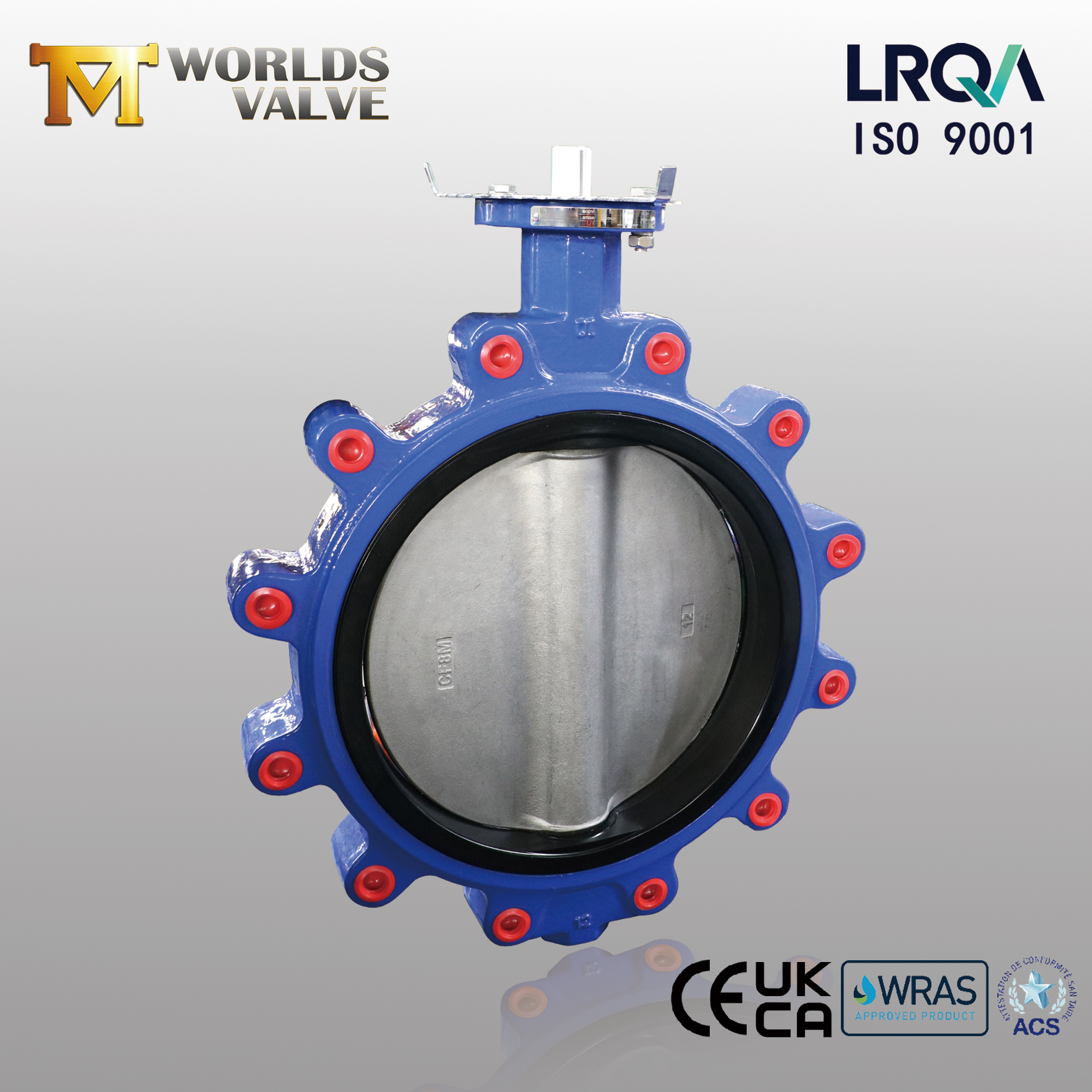

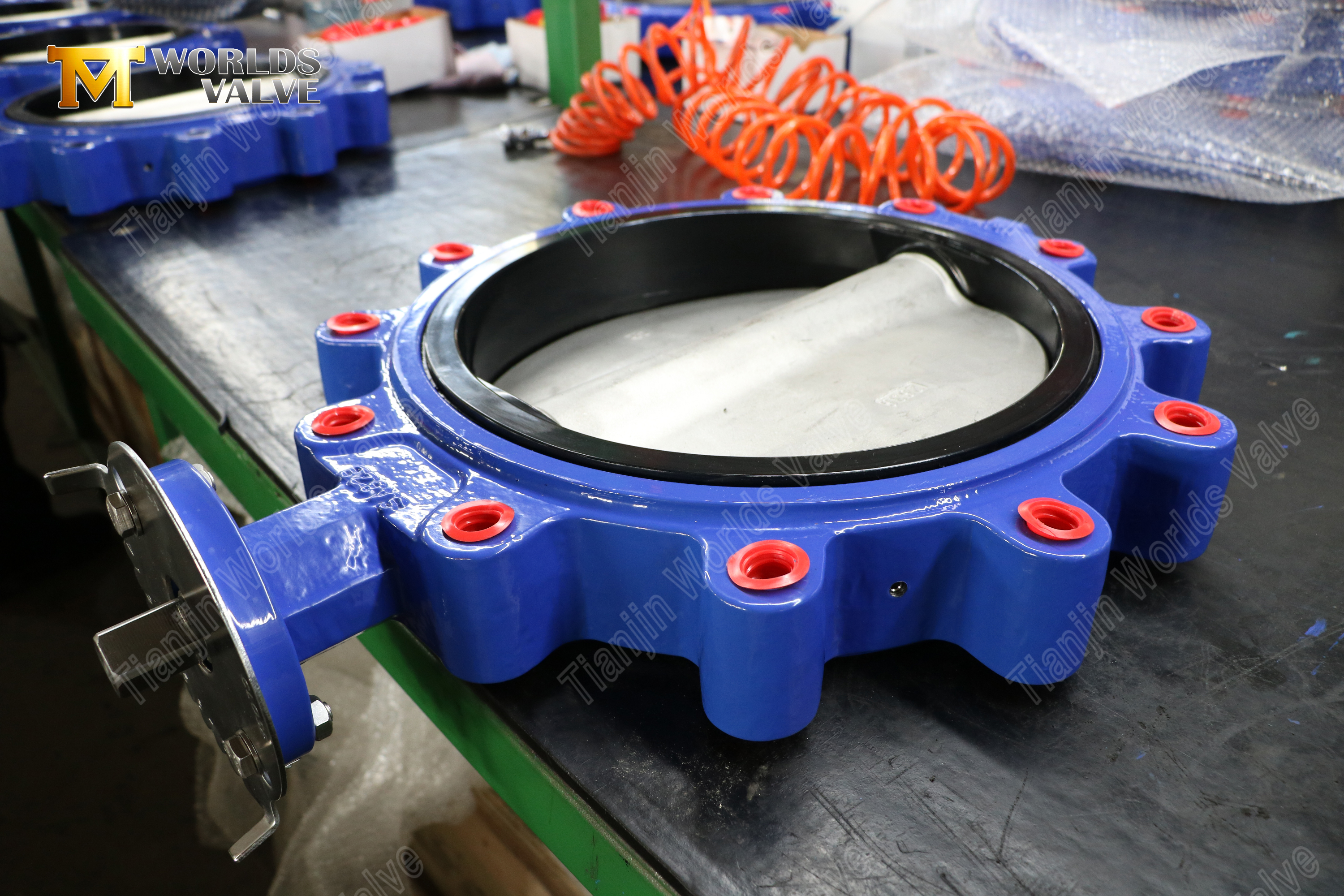

Válvula de mariposa con orejeta: asiento de NBR, disco CF8M, fabricante OEM

Descripción general del producto

Una válvula de mariposa de orejeta es un dispositivo de control de flujo de un cuarto de vuelta con inserciones roscadas en ambos lados del cuerpo, lo que permite atornillar cada lado de forma independiente a las bridas de la tubería. Este diseño permite un servicio sin salida: la válvula se puede retirar de un lado de la tubería mientras el otro lado permanece presurizado, lo que hace que el aislamiento de mantenimiento sea más rápido y seguro.

Este modelo de 12 pulgadas cuenta con un cuerpo de hierro dúctil, un disco de acero inoxidable CF8M para una resistencia superior a la corrosión, un asiento de NBR para un sellado confiable en servicio de aceite y combustible y un vástago SS420 para una transmisión de torsión robusta. El asiento de NBR hace que esta válvula sea particularmente adecuada para medios que contienen hidrocarburos, aceites y combustibles, donde el EPDM se degradaría.

Como fabricante directo de OEM/ODM con más de 15 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. personaliza materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y actuadores según sus requisitos exactos. Los productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificadas por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

Válvula de mariposa de orejeta | Asiento NBR | Cuerpo DI | Disco CF8 M | Fabricante OEM

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

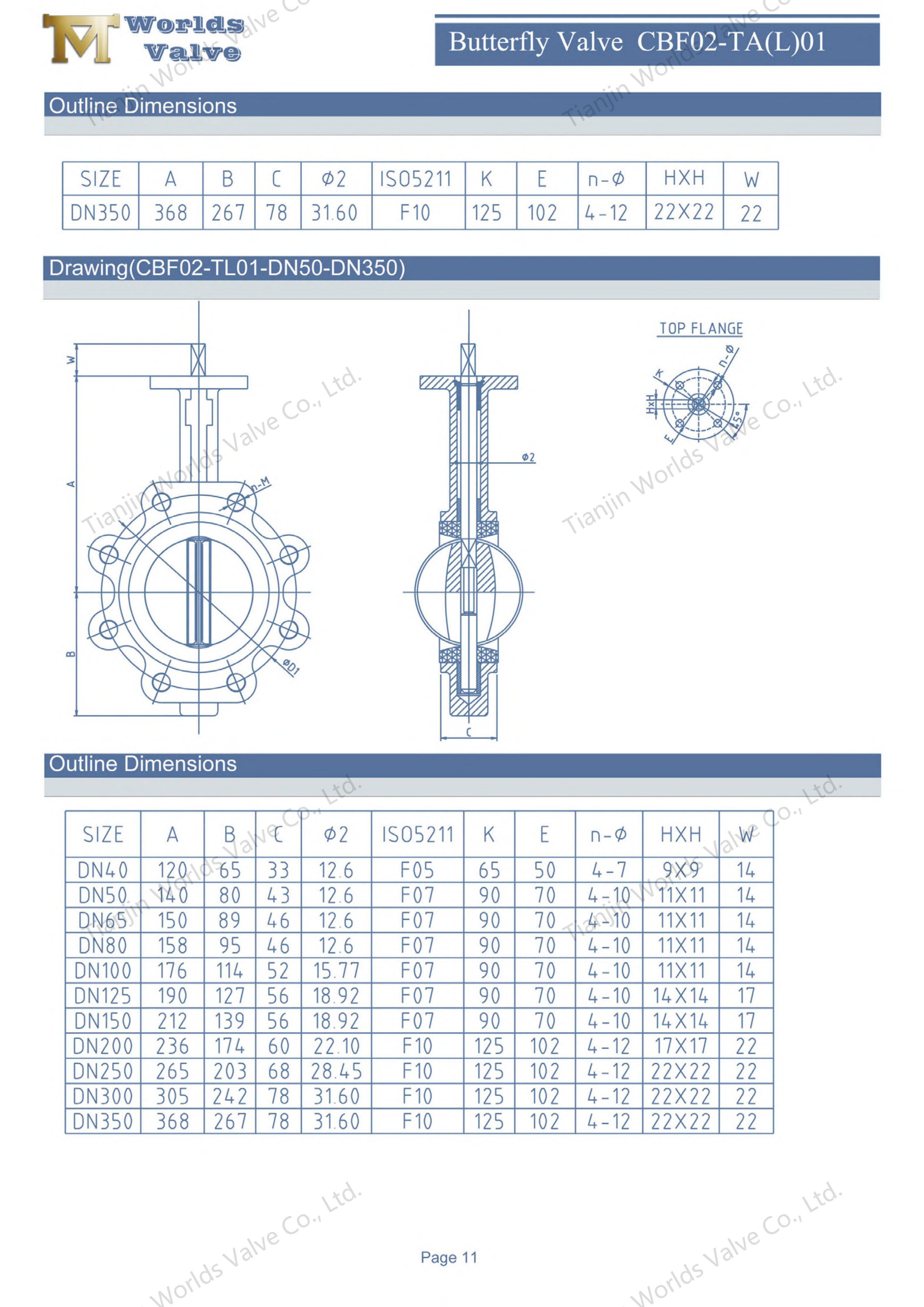

CBF02-TL01 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño de tipo terminal: servicio sin salida y aislamiento de mantenimiento

• Empernado independiente: las orejetas roscadas en ambos lados permiten que cada brida se emperne por separado, lo que permite un servicio sin salida y un mantenimiento aislado sin cerrar completamente la tubería.

• Rigidez superior : el diseño de orejeta resiste la tensión, la vibración y la expansión térmica de la tubería mejor que los tipos tipo oblea.

• Alineación más sencilla: las válvulas se pueden centrar y alinear antes del ajuste final de los pernos, lo que reduce el tiempo de instalación.

2. Material del cuerpo: hierro dúctil (GGG40)

• Alta resistencia: resistencia a la tracción ≥400 MPa, confiable bajo picos de presión.

• Resistencia al impacto : la estructura de grafito nodular resiste golpes mecánicos y vibraciones.

• Protección contra la corrosión: el revestimiento epoxi (mínimo 250 μm) resiste la corrosión externa en agua y entornos industriales.

3. Material del disco: acero inoxidable CF8M (AISI 316)

• Resistencia superior a la corrosión : excelente resistencia a la corrosión por picaduras y grietas, particularmente en ambientes con cloruro.

• Amplia compatibilidad química : adecuado para agua, productos químicos suaves, ácidos y álcalis.

• Larga vida útil : extiende la vida útil de la válvula en medios agresivos, lo que reduce la frecuencia de reemplazo.

4. Material del asiento: NBR (caucho de nitrilo)

• Excelente resistencia al aceite y al combustible : NBR está formulado específicamente para resistir aceites minerales, grasas y combustibles de hidrocarburos, lo que lo hace ideal para sistemas petroquímicos y de manipulación de petróleo.

• Buena resistencia a la abrasión : resiste el desgaste causado por partículas pequeñas y ciclos frecuentes.

• Amplio rango de temperatura : mantiene el sellado de -20 ℃ a +100 ℃.

• Cierre hermético: sellado bidireccional confiable para aceite, combustible y servicios industriales en general.

5. Material del vástago: acero inoxidable SS420

• Alta resistencia : acero inoxidable martensítico con alta resistencia a la tracción para una transmisión de torque confiable.

• Resistente al desgaste : la superficie endurecida resiste el desgaste y la fricción durante el ciclo repetido.

• Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.

6. Brida superior ISO 5211: lista para automatización

• Interfaz estandarizada : acepta actuadores de palanca manual, operador de engranajes, eléctricos, neumáticos o hidráulicos.

• Actualización sencilla : cambie el método de actuación sin reemplazar el cuerpo de la válvula.

Aplicaciones típicas

Las válvulas de mariposa de lengüeta con asiento NBR, cuerpo DI y disco CF8M son confiables en una amplia gama de industrias:

Garantía de calidad y certificaciones

Cada válvula de mariposa de lengüeta se somete a un riguroso control de calidad en nuestras instalaciones certificadas ISO 9001:2015 auditadas por LRQA:

• Prueba de presión al 100% (carcasa y asiento) según EN 12266 o API 598.

• Inspección dimensional contra planos aprobados.

• Verificación de materiales con certificados de prueba de fábrica trazables (MTC).

Certificaciones:

• ISO 9001:2015–Sistema de gestión de calidad (certificado por LRQA)

• Cumplimiento de seguridad CE-UE

• Evaluación de la conformidad entre la UKCA y el Reino Unido

• WRAS: aprobación de agua potable del Reino Unido (disponible previa solicitud)

• ACS – Certificación sanitaria francesa (disponible bajo petición)

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Certificado ISO 9001:2015 por LRQA. Cada válvula viene con certificados de materiales e informes de pruebas de presión.

• Experiencia en asientos NBR. Los asientos de NBR están formulados para servicios de petróleo, combustible e hidrocarburos, donde el EPDM fallaría. Adaptamos el material del asiento adecuado a sus medios.

• Especialistas en válvulas de lengüeta. Amplia experiencia en la fabricación de válvulas de mariposa de lengüeta para proyectos industriales, de petróleo y de gas en todo el mundo.

• Personalización completa. Materiales, tamaños, presiones nominales, estándares de bridas (ANSI, DIN, JIS, BS), recubrimientos, actuadores, todo adaptado a sus especificaciones.

• Más de 19 años de experiencia exportadora. Prestamos servicios a más de 50 países en Europa, América, Medio Oriente y Asia-Pacífico.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 20 a 30 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de lengüeta hoy:

Ya sea que necesite esta configuración de 12 pulgadas con asiento NBR, un tamaño diferente o un diseño totalmente personalizado, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento/potencia)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Color de revestimiento (cualquier RAL)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

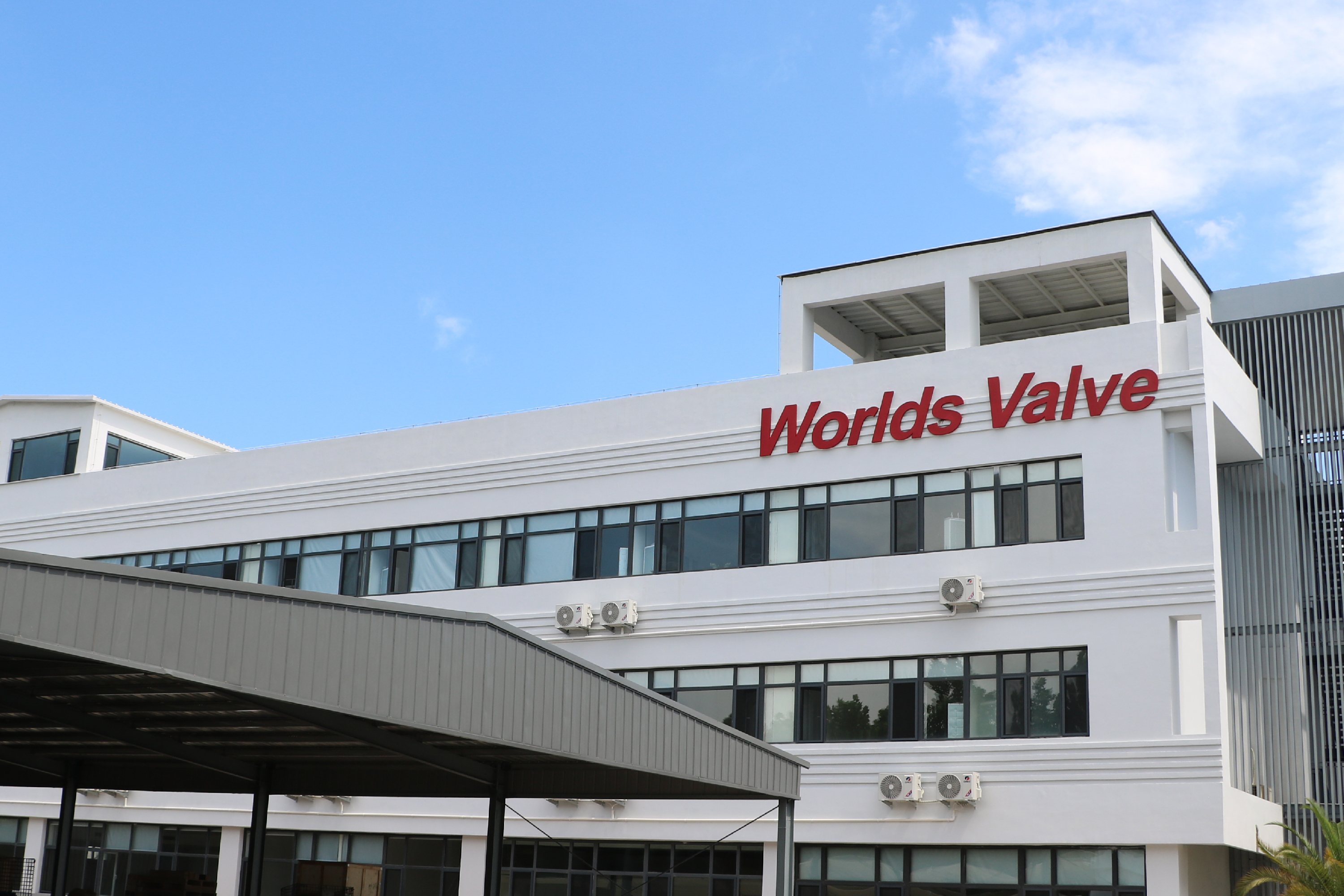

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
