CBF03-TL01
OEM | ODM | WDS
| Cantidad: | |
|---|---|
Tianjin Worlds Valve Co., Ltd., su fabricante OEM de confianza con sede en China, suministra válvulas de mariposa con orejeta de vástago extendido con longitudes de vástago, materiales y opciones de actuación personalizables para satisfacer las necesidades de su proyecto. Contáctenos para obtener una cotización competitiva o concertar una visita a la fábrica.
CBF03-TL01 - Información detallada del producto

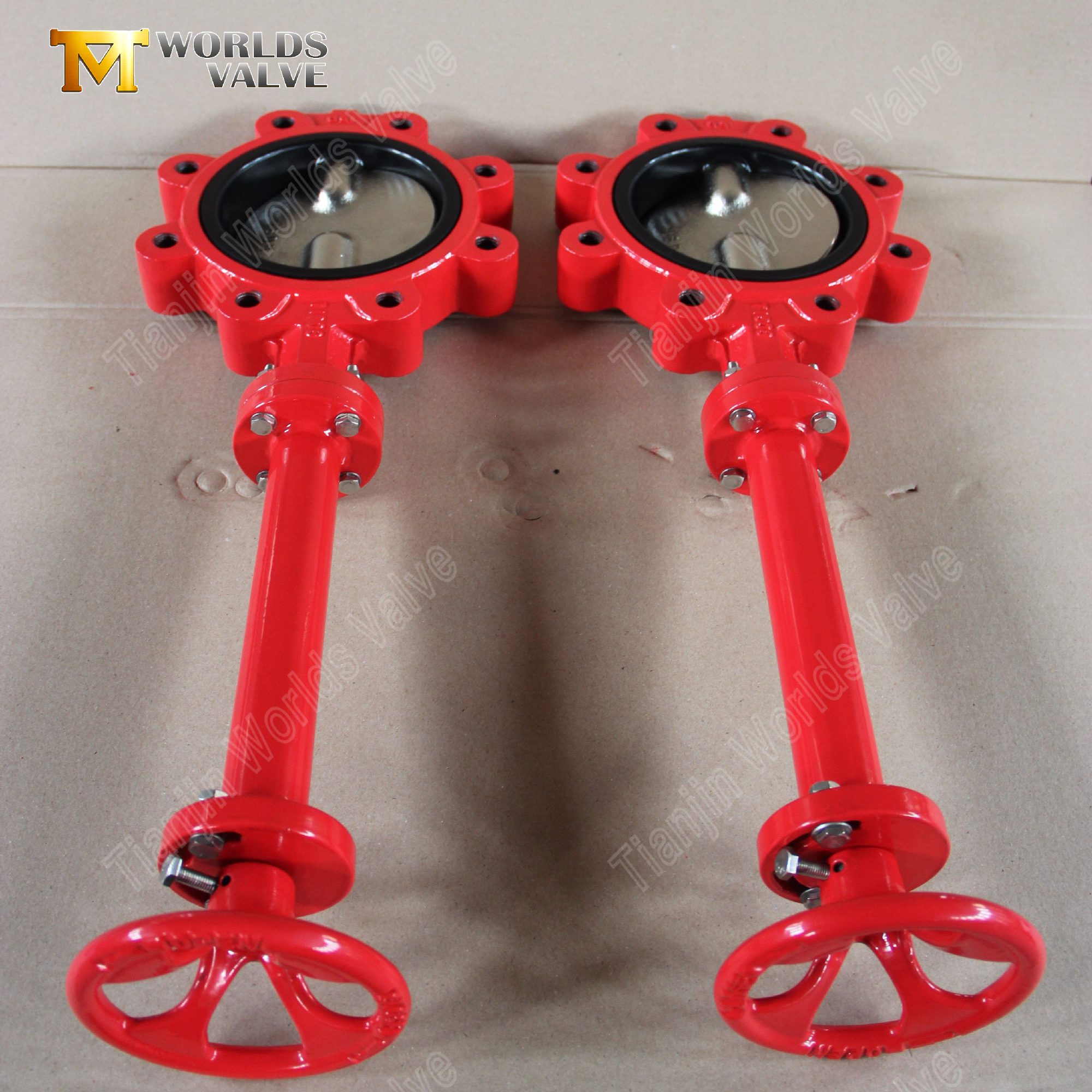

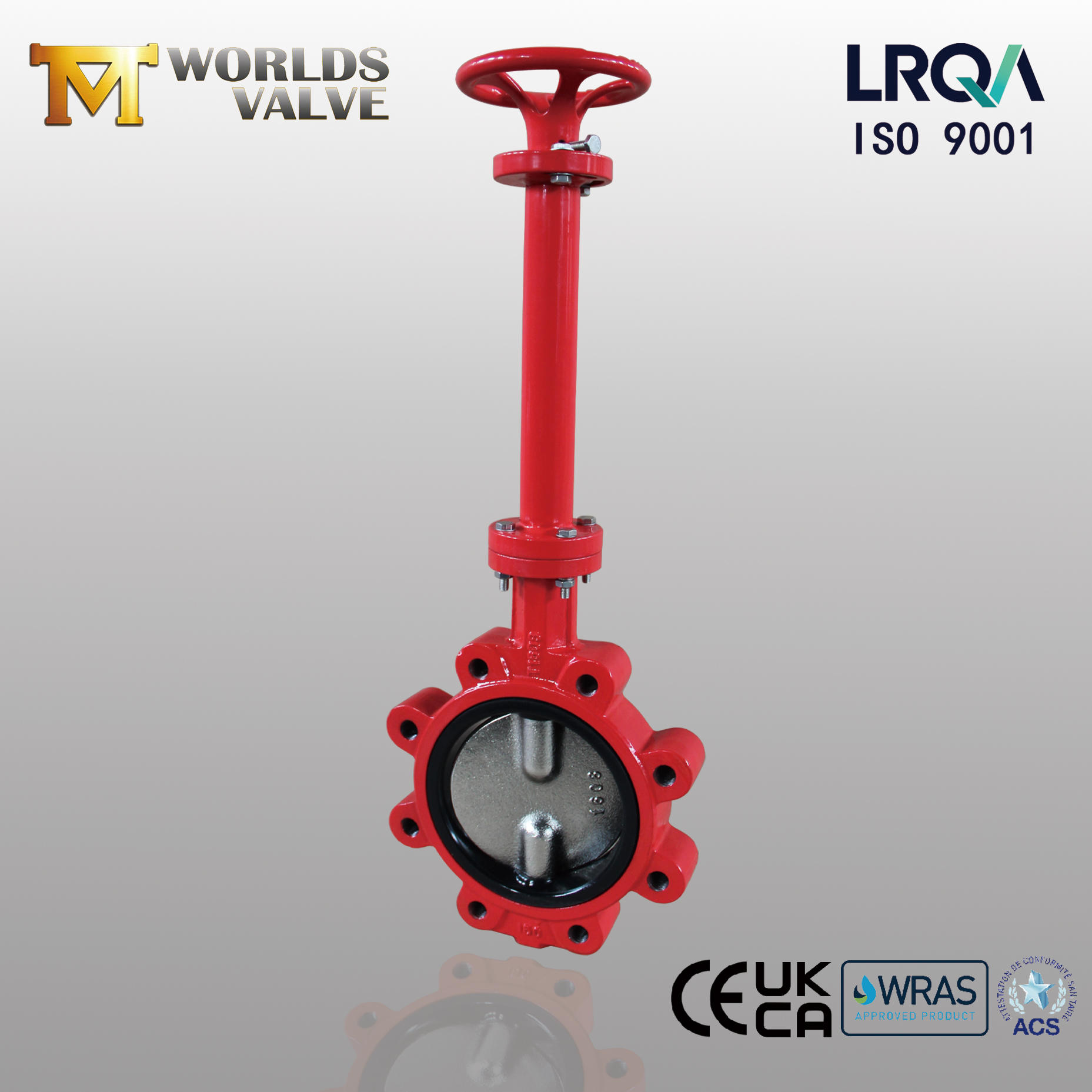

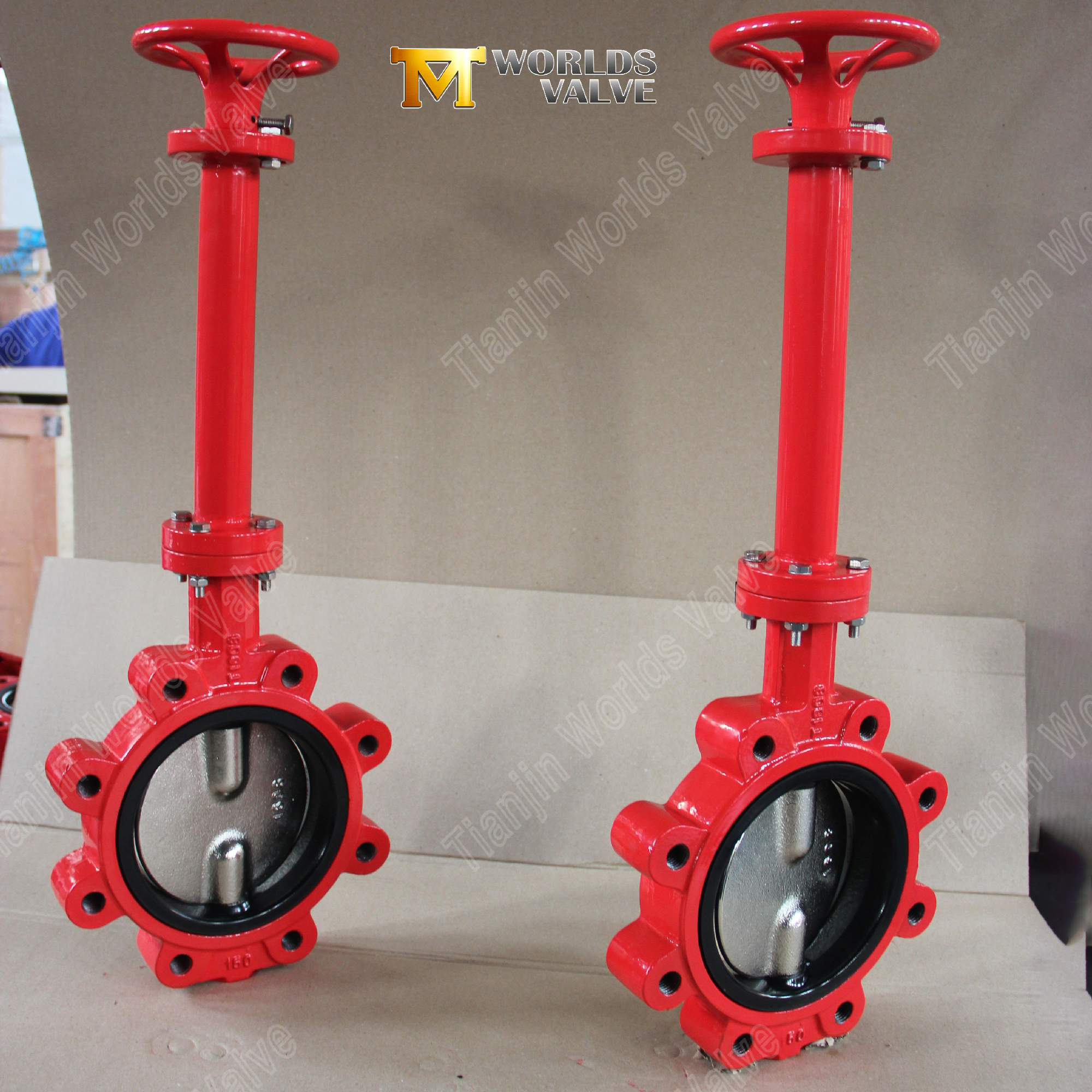

1. Vástago extendido para espacio libre de aislamiento
Coloca la palanca manual o el actuador sobre capas de aislamiento, barreras protectoras o cámaras subterráneas, eliminando la necesidad de quitar el aislamiento para acceder a la válvula.
Longitud del vástago personalizable, que normalmente se extiende entre un 20 % y un 50 % más que el estándar, lo que permite el funcionamiento sobre el suelo para válvulas enterradas a profundidad.
2. Cuerpo de orejeta con servicio sin salida bidireccional
Los insertos de orejetas roscadas permiten el empernado directo a una sola brida, lo que permite la instalación al final de la línea a la presión nominal máxima.
Clasificado para servicio bidireccional sin salida, lo que lo hace ideal para puntos de aislamiento y cierres de mantenimiento donde se pueden retirar tuberías aguas abajo.
3. Sellado resistente y hermético a las burbujas
El asiento de EPDM (estándar) ofrece cero fugas (Clase A) para servicios de agua, HVAC y productos químicos suaves (-20 ℃ a +120 ℃).
Opciones de asiento de Viton (FKM) o PTFE para aplicaciones químicas agresivas o de alta temperatura (-35 ℃ a +200 ℃).
4. Montaje del actuador directo ISO 5211
La interfaz de montaje estandarizada permite la conexión directa de operadores eléctricos, neumáticos o de engranajes sin soportes personalizados.
La brida ISO 5211 permite un cambio rápido en campo entre accionamiento manual, eléctrico o neumático sin quitar la válvula de la tubería.
5. Cuerpo de hierro dúctil con revestimiento epoxi
El hierro dúctil GGG40 de alta resistencia ofrece una resistencia a la tracción >400 MPa para sobretensiones y tensiones en las tuberías.
El recubrimiento epoxi (cualquier color RAL) proporciona protección contra la corrosión externa para instalaciones subterráneas, marinas y exteriores.
6. Amplia gama de materiales de disco (OEM flexible)
Hierro dúctil con revestimiento de nailon/PTFE (rentable para el servicio de agua)
Acero inoxidable CF8 / CF8M (químico, de alta pureza, medios corrosivos suaves)
Bronce Aluminio C95400 (agua de mar, marina, desalinización)
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa con orejeta/vástago extendido（CBF03-TL01） |
Tamaño nominal | Tamaños disponibles (DN50-DN600) |
Material del cuerpo | Hierro Dúctil (GGG40 / ASTM A536) con Recubrimiento Epoxi |
Material del disco | Hierro dúctil, CF8, CF8M, bronce aluminio, dúplex (personalizable por OEM) |
Material del asiento | EPDM (estándar), NBR, Viton (FKM), PTFE |
Material del tallo | Acero inoxidable (SS416 / SS431 / SS304): longitud extendida personalizable |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | PN10 / PN16 / Clase 150/ JIS5K/10K (personalizable) |
Brida superior | ISO 5211 opcional para montaje de actuador |
Medios aplicables | Ácidos, álcalis, disolventes, agua de mar, salmuera, agua de alta pureza, productos químicos |
Fabricante directo de OEM/ODM: producimos en nuestra propia fábrica certificada ISO 9001, no solo en una empresa comercial. Cada válvula de mariposa se fabrica según sus especificaciones exactas.
Flexibilidad de materiales y diseño: todo se puede adaptar a sus requisitos específicos de medios, temperatura y presión.
Calidad certificada: certificación ISO 9001 con certificaciones CE, UKCA, WRAS y ACS disponibles previa solicitud para cumplir con los requisitos del mercado global.
Documentación completa: certificados de materiales (informes de pruebas de fábrica) e informes de pruebas de presión proporcionados con cada pedido.
Experiencia de exportación global: suministro de válvulas a más de 50 países con logística y soporte técnico confiables.
La válvula de mariposa con orejeta de vástago extendido ofrece un control de flujo confiable y accesible para tuberías aisladas y enterradas. Totalmente personalizable: longitud del vástago, materiales y accionamiento. OEM certificado ISO 9001. Póngase en contacto con Tianjin Worlds Valve para obtener una cotización o una visita a la fábrica.
