CBF01-TL01
OEM|ODM
| Cantidad: | |
|---|---|

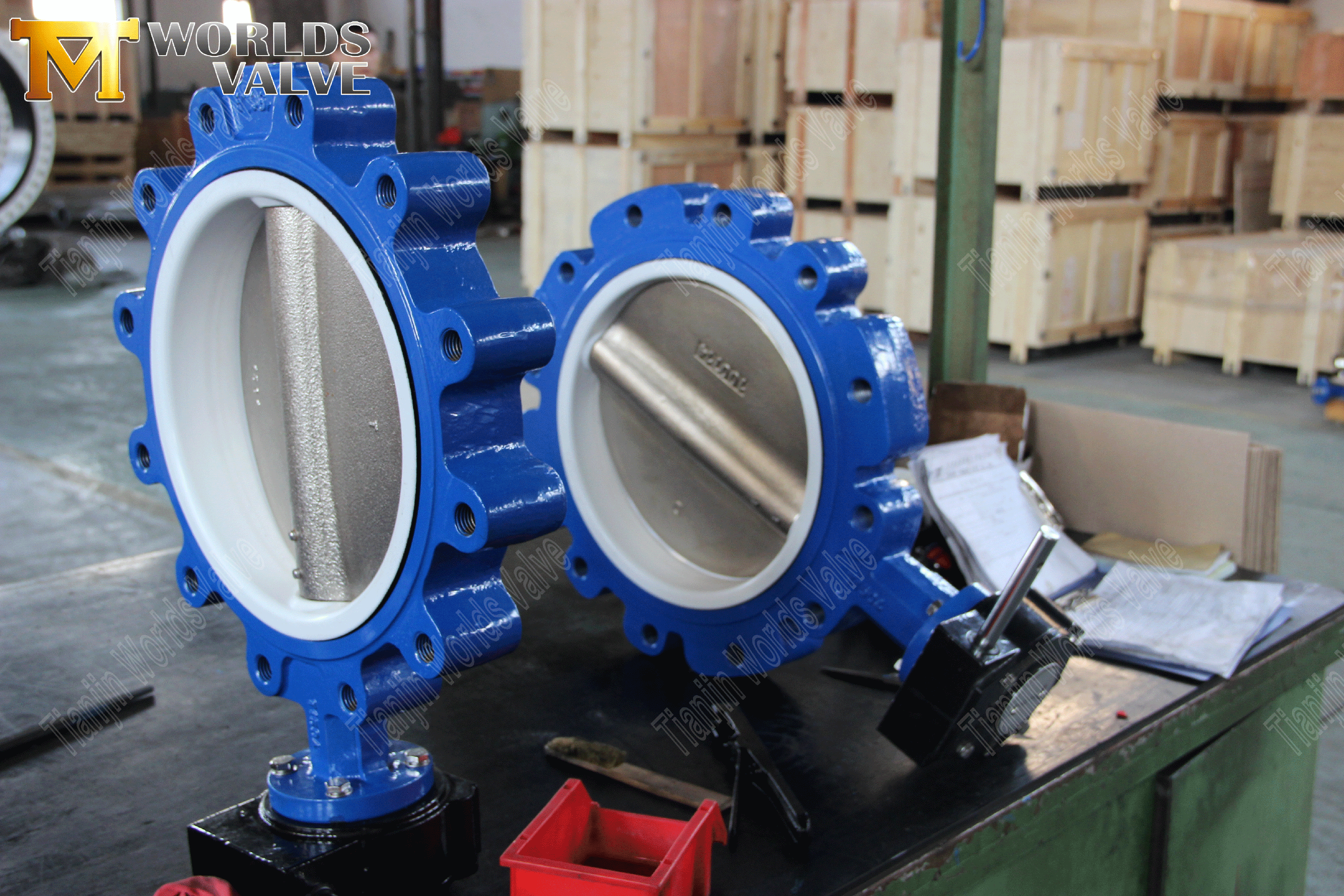

La válvula de mariposa de tipo lug concéntrico con mango de palanca con su diseño concéntrico asegura que el disco esté centrado dentro del cuerpo de la válvula. Esta característica proporciona un control de flujo equilibrado, minimizando las caídas de presión y asegurando un funcionamiento suave. Este método de instalación de LUG proporciona una conexión segura y de prueba. La válvula de mariposa con mango de palanca sirve como un indicador visual de la posición de la válvula, mejorando la seguridad operativa.
Capazos ajustados 100% bidireccionales.
Instalación sin restricción en la dirección del flujo.
Peso reducido y dimensiones generales.
Pérdida de baja presión y costos de energía reducidos.
Valores altos de KV / CV.
Fácil de limpiar y desinfectar para sistemas de agua potables, etc.
Auto limpieza (no quedará residuos atrapados).
Buena resistencia a la corrosión.

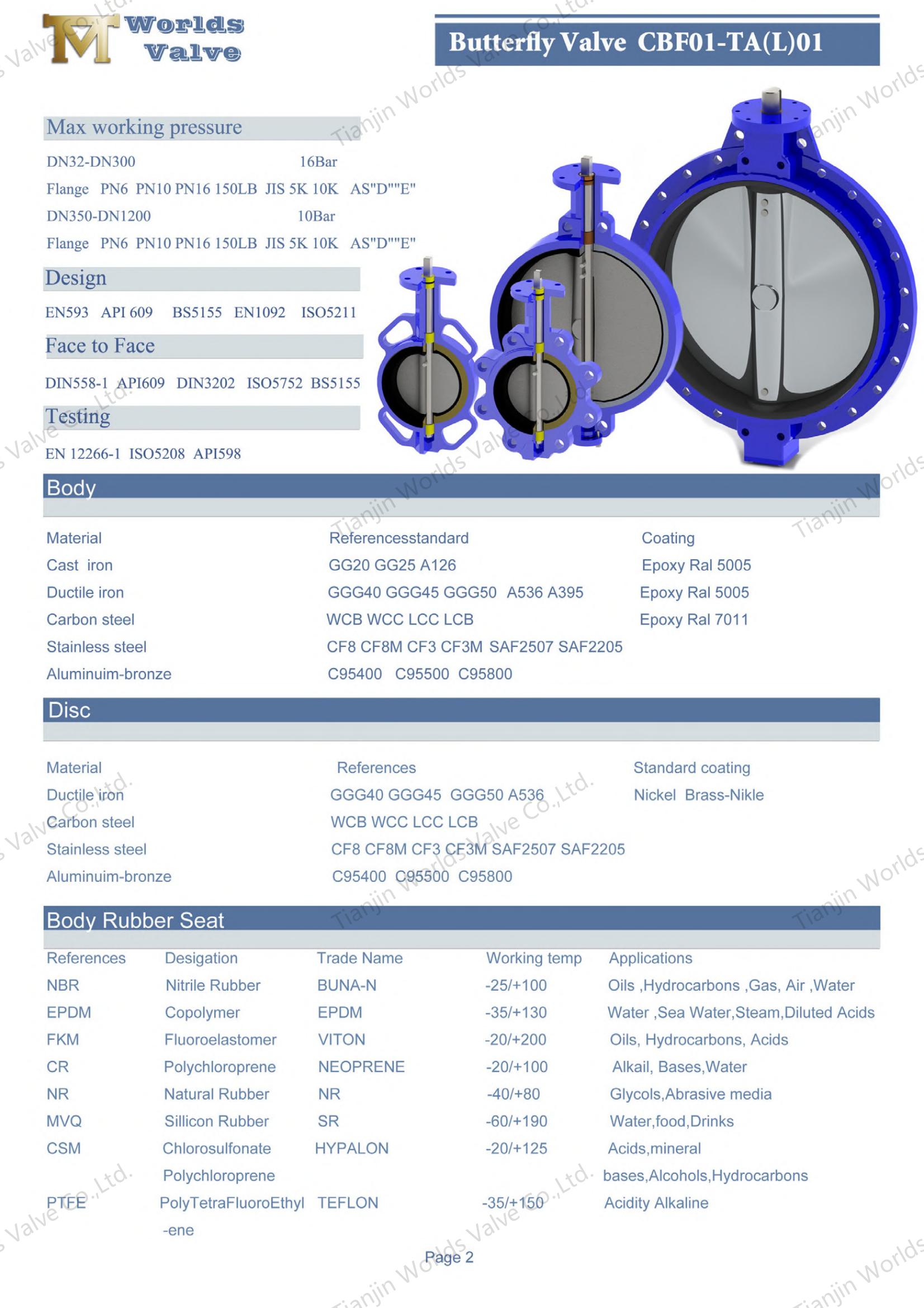

Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | ||
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de gusano Eléctrico Neumático | |

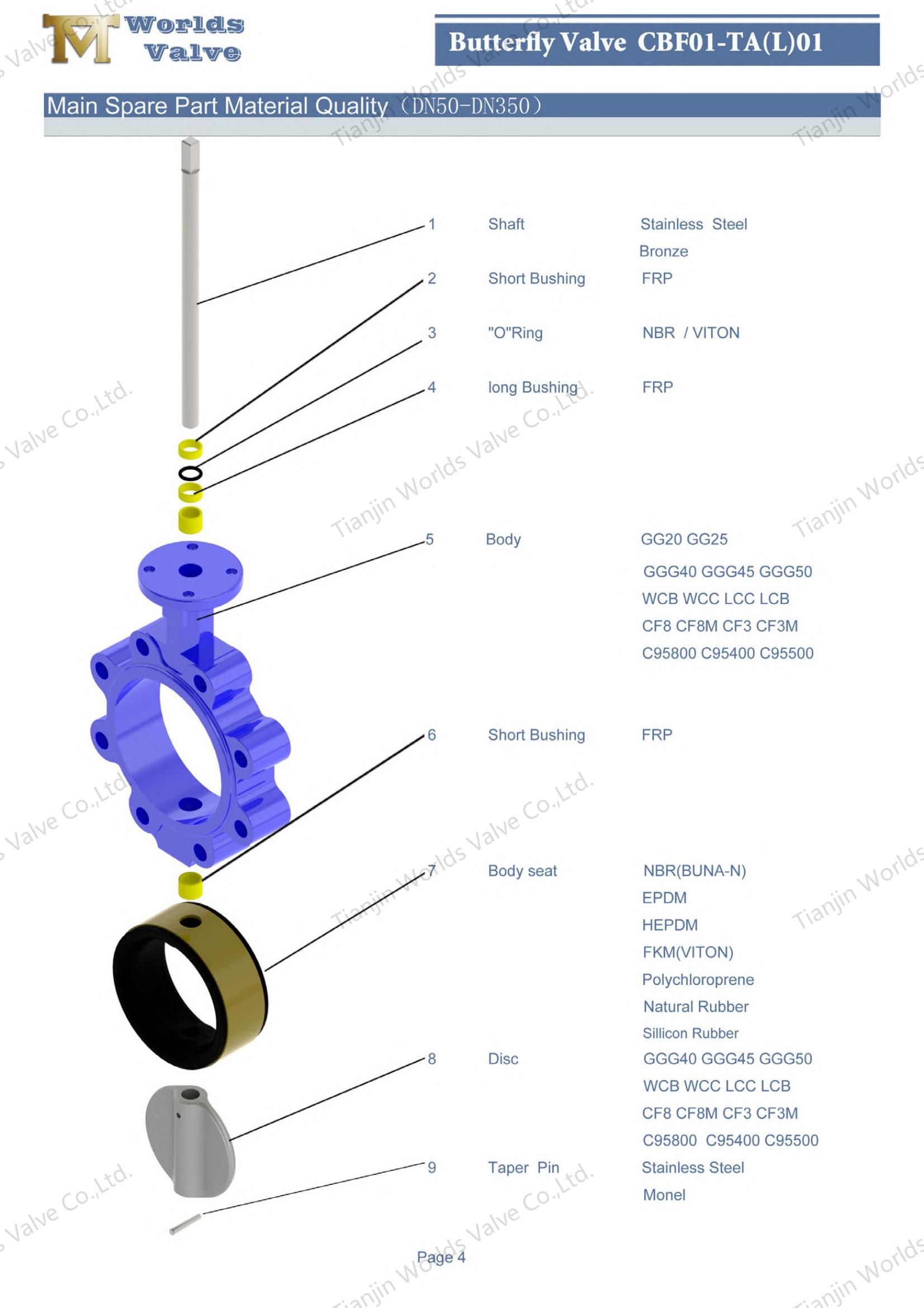

Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopreno Caucho natural hipalon |
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 Cl. 125 lb y b16.5 cl. 150 lb Como 2129 Tabla D&E BS 10 Tabla D&E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 y PN16 ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16 KS B 1511 / JIS B 2210 5K y 10K MSS SP44 Cl. 150 lb Awwa c207 SABS 1123 Tabla 1000/3 y Tabla 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida | ISO 5211 |
En resumen, la válvula de mariposa de tipo LUG concéntrico con mango de palanca combina un diseño amigable para el usuario con un rendimiento excelente, lo que lo convierte en una opción popular para una amplia gama de aplicaciones de manejo de fluidos.
