CBF02-TF01
OEM| ODM | WDS
| Cantidad: | |
|---|---|

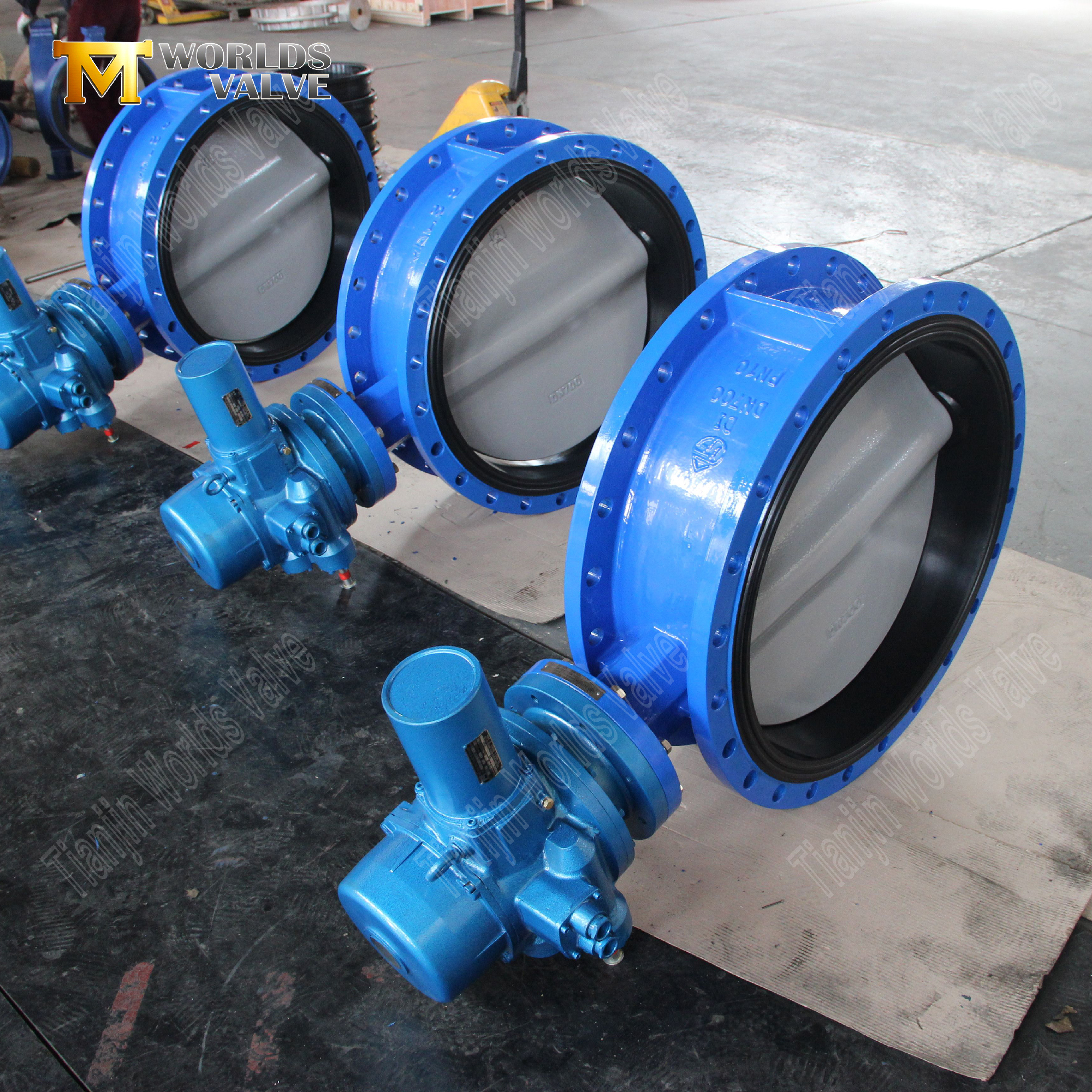

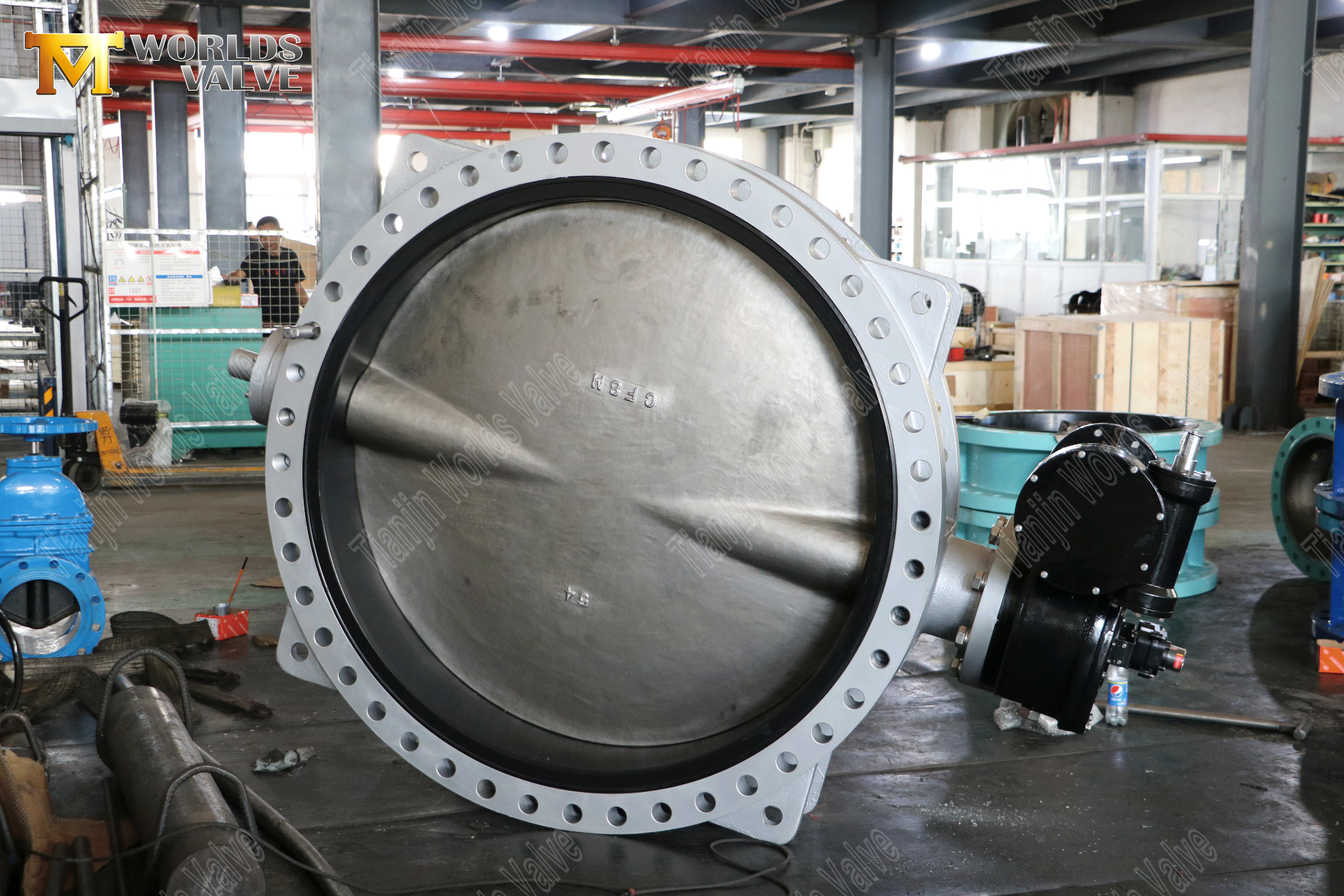

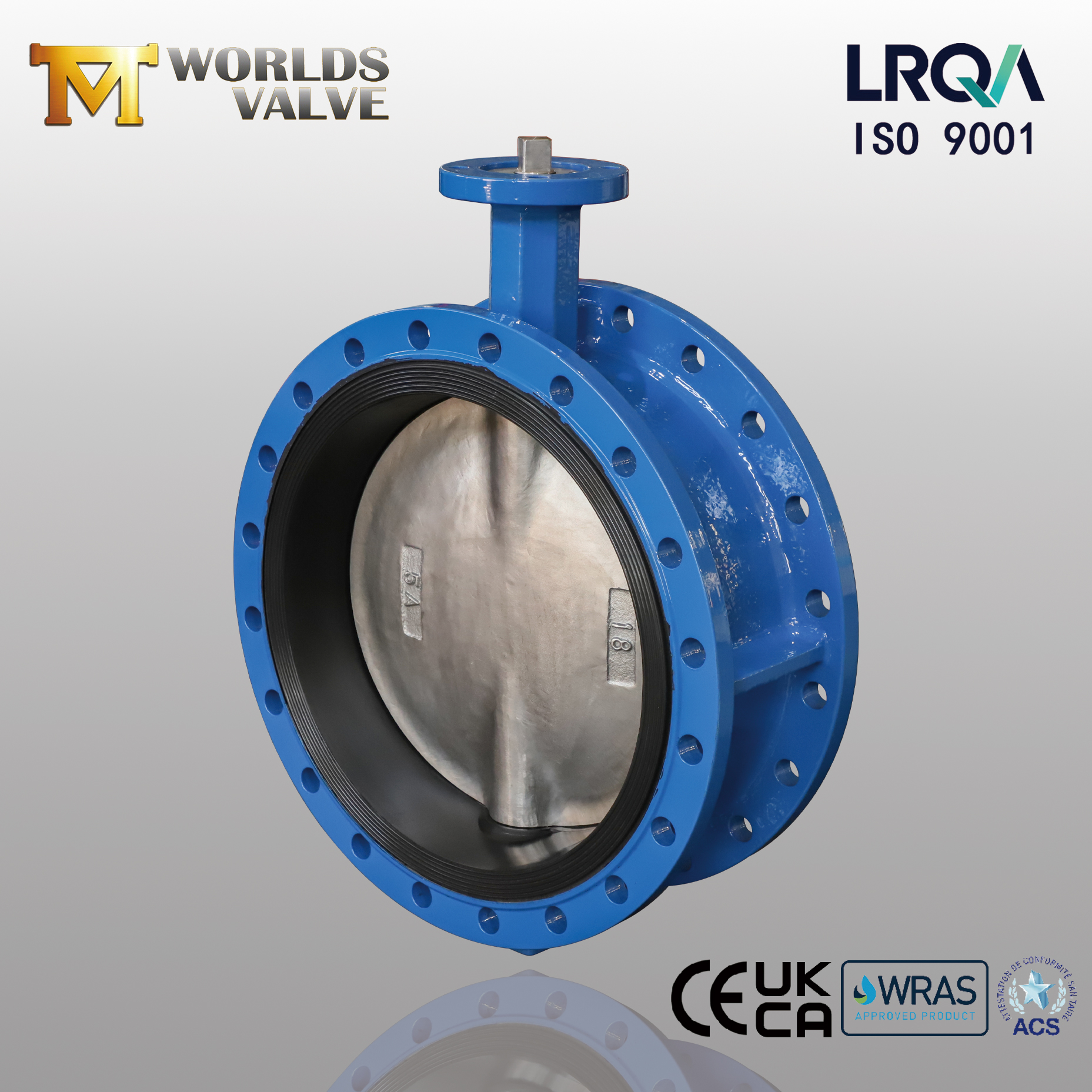

Válvula de mariposa de doble brida de 18" con disco súper dúplex y asiento de caucho vulcanizado | Brida superior ISO 5211
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

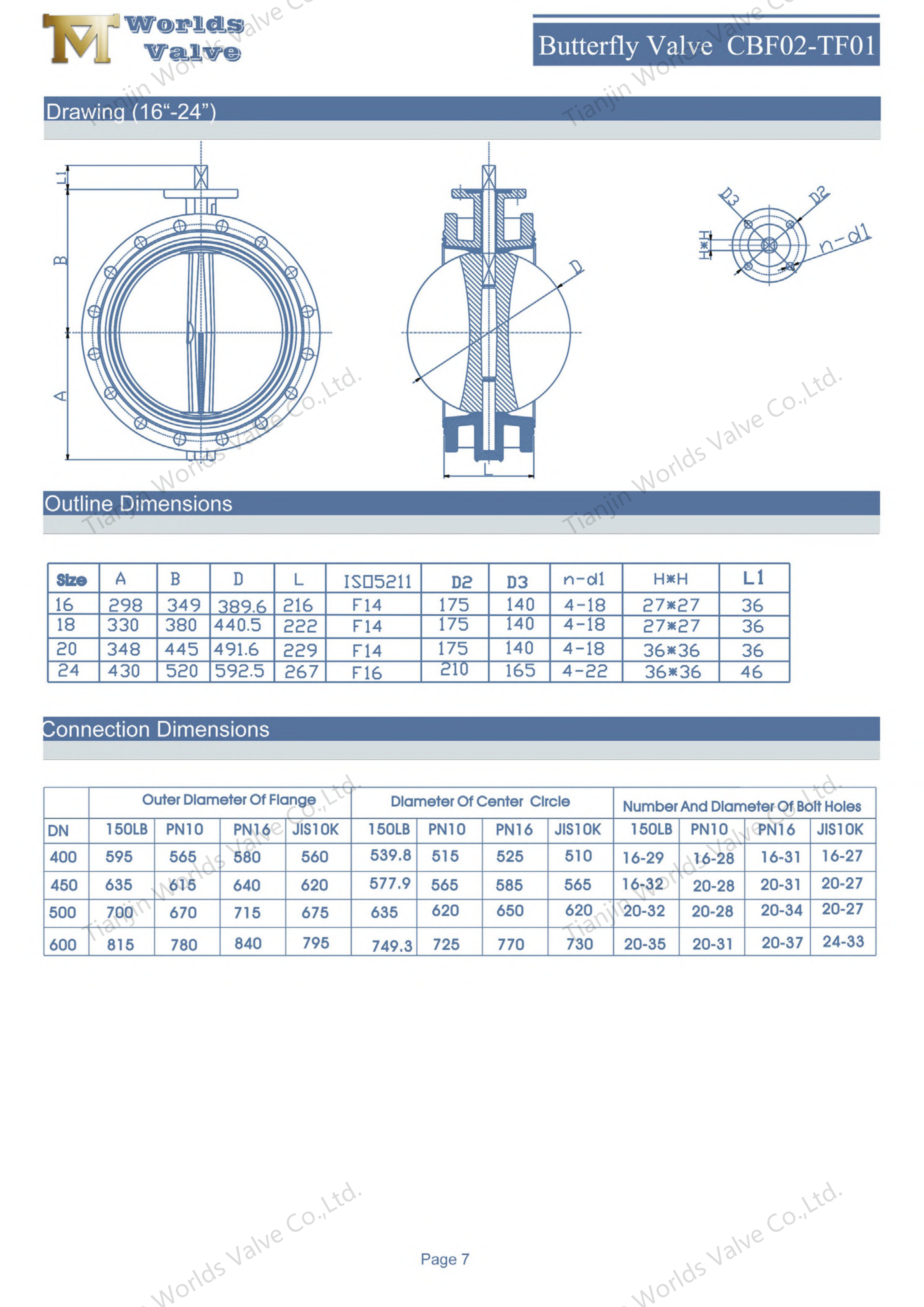

CBF02-TF01- Manual de Operación y Mantenimiento DESCARGAR
Todos los parámetros principales de esta válvula se pueden personalizar para cumplir con los requisitos específicos del proyecto:
Material del cuerpo: Se ofrece hierro dúctil (GGG40) como opción estándar, con un revestimiento epóxico aplicado para protección externa contra la corrosión. El color del revestimiento es seleccionable por el cliente: se puede especificar cualquier color RAL o personalizado. También se encuentran disponibles bajo pedido materiales de carrocería alternativos, como acero al carbono (WCB), acero inoxidable (CF8, CF8M) u otras aleaciones.

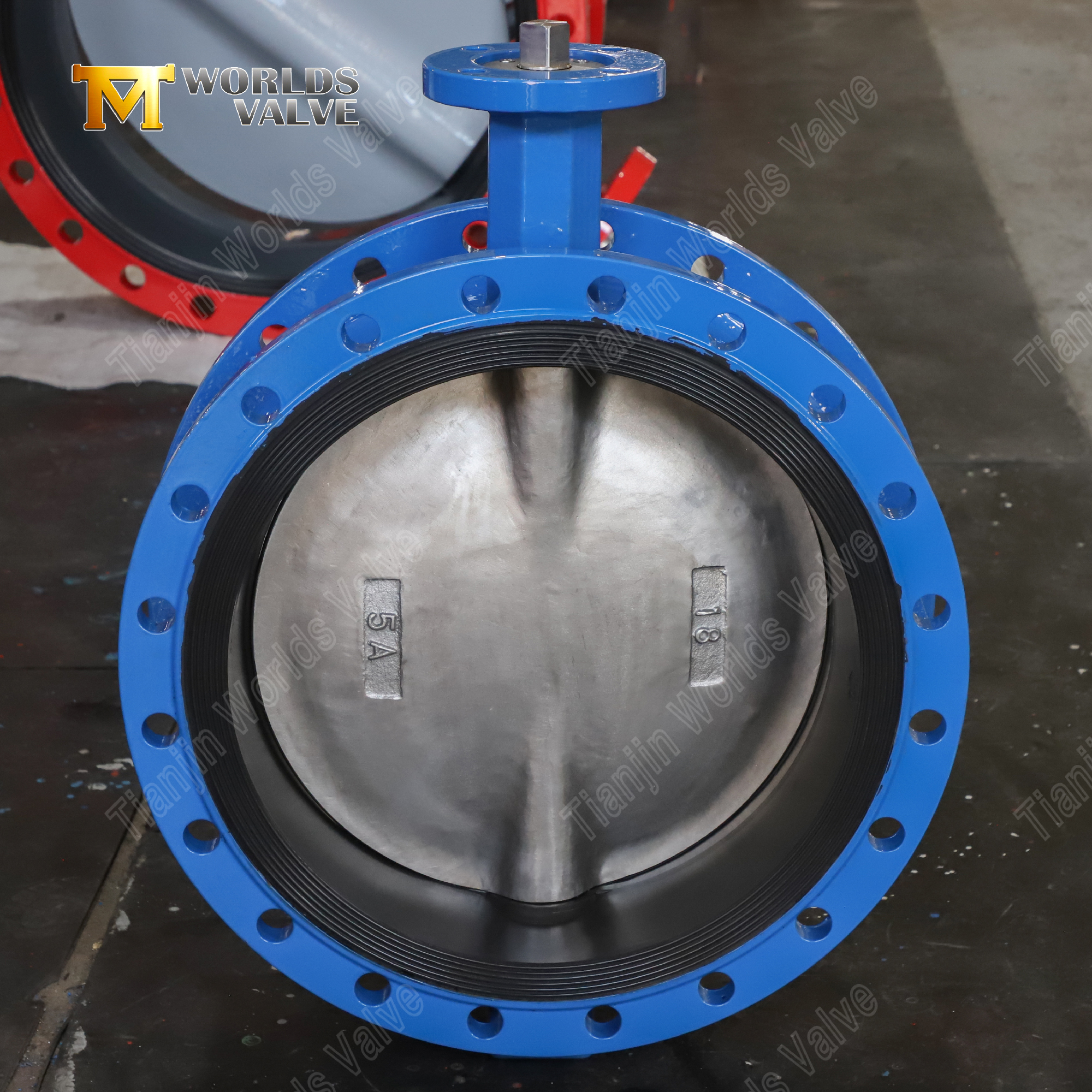

Material del disco: Súper dúplex (5A) como se describe; Se pueden suministrar otros materiales de disco si se especifica.
Elastómero del asiento: EPDM, NBR o Viton – elección del cliente.
Clasificación de presión: sin valor predeterminado fijo: cada pedido se fabrica según la clasificación requerida, como PN10, PN16, PN25, Clase 150, Clase 300 u otras.
Estándar de brida: Cumple con las especificaciones del cliente (p. ej., EN 1092, ANSI B16.5, AS2129, etc.).
Rango de tamaño: 18 pulgadas (DN450) como se describe; También están disponibles otros tamaños desde DN50 hasta DN2000.
Cuerpo de doble brida: Proporciona una conexión rígida y atornillada en ambos lados de la tubería, ofreciendo una excelente estabilidad mecánica para instalaciones permanentes, líneas de alta vibración y servicios sin salida.
Asiento de caucho vulcanizado: el elastómero se adhiere permanentemente al cuerpo durante la vulcanización, creando un sello a prueba de fugas sin componentes removibles.

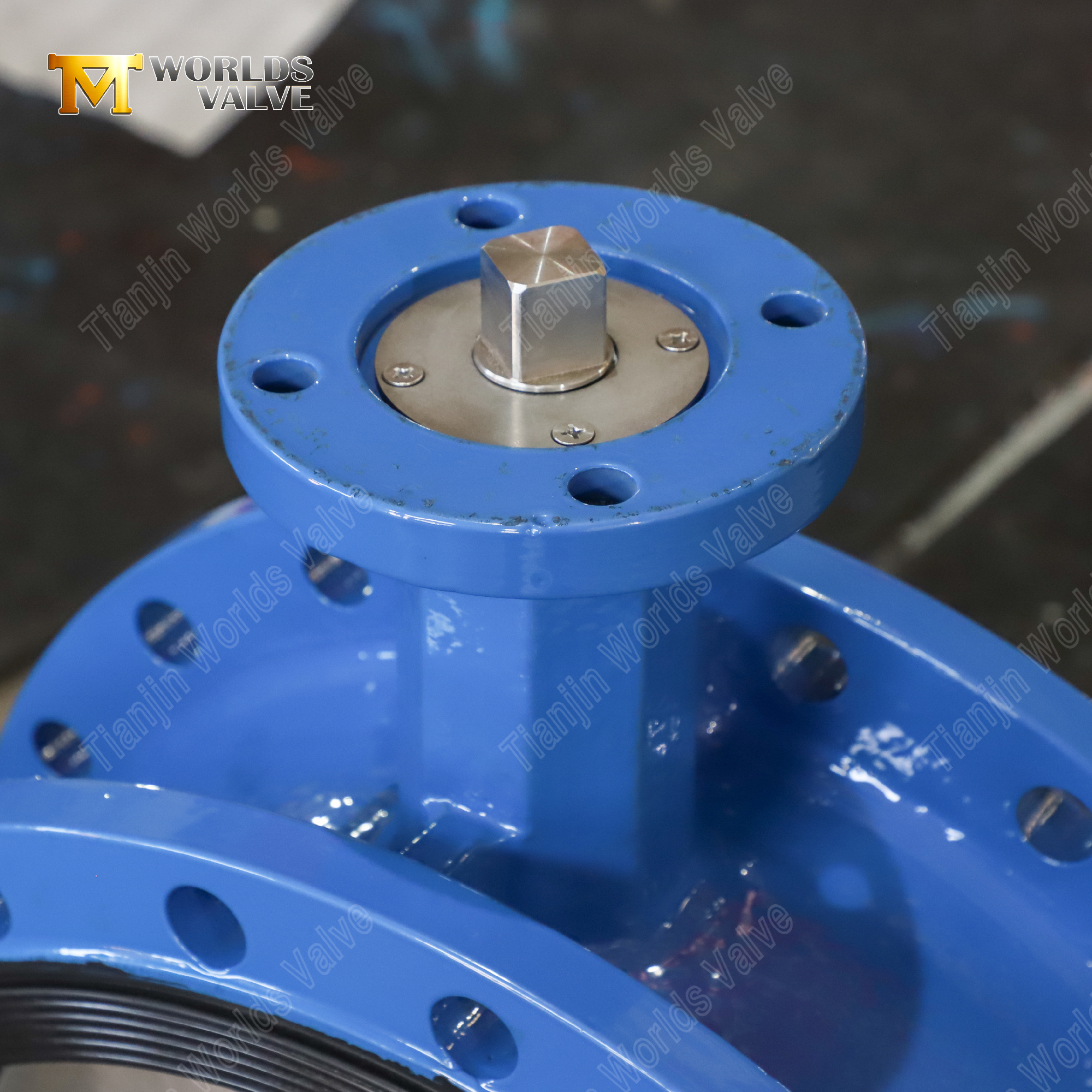

Brida superior ISO 5211: la brida superior de la válvula está mecanizada según los estándares ISO 5211, lo que permite el montaje directo de actuadores eléctricos, neumáticos o hidráulicos sin adaptadores personalizados, lo que simplifica la integración de la automatización.
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa de doble brida（CBF02-TF01） |
Tamaño nominal | 18 pulgadas (DN450) – otros tamaños disponibles |
Material del disco | Acero inoxidable súper dúplex (5A) |
Tipo de asiento | Asiento de caucho vulcanizado (no reemplazable) |
Material del asiento | EPDM, NBR o Viton (a elección del cliente) |
Material del cuerpo | Hierro dúctil (con revestimiento epoxi); WCB, CF8, CF8M también disponibles |

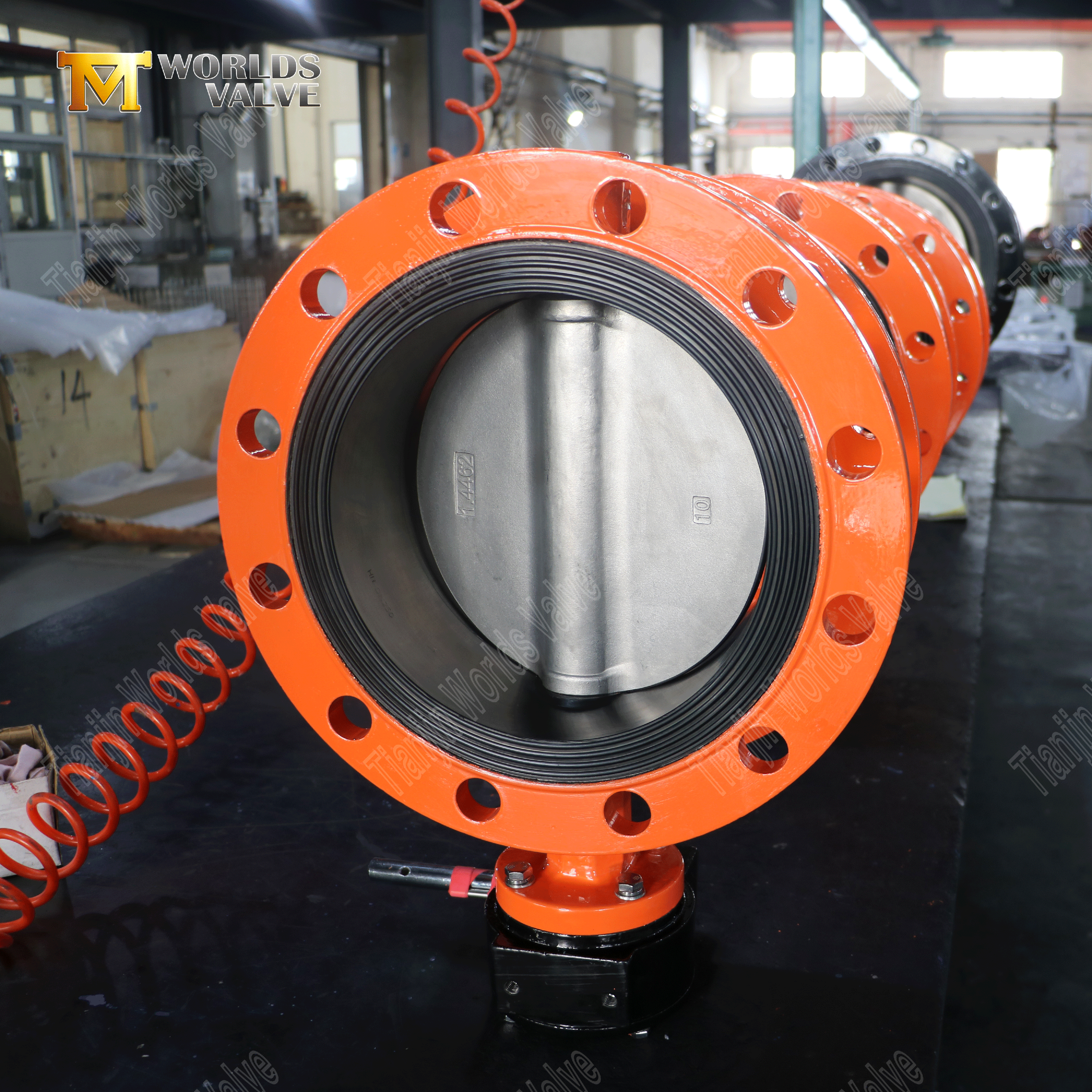

Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | Personalizado (PN10, PN16, Clase 150, etc.) |
Estándar de brida | Personalizado (EN 1092, ANSI B16.5, etc.) |
Brida superior | ISO 5211 (el cliente lo selecciona) |
Rango de temperatura | Depende del material del asiento elegido |
Medios típicos | Agua de mar, salmuera, productos químicos, petróleo, agua, etc. |
Debido a que la válvula está equipada con un asiento de caucho vulcanizado, el elastómero está adherido permanentemente al cuerpo y no puede reemplazarse en el campo. Para aplicaciones que requieren un diseño de asiento reemplazable, comuníquese con nuestro equipo técnico para analizar configuraciones de válvulas alternativas.
1. Fabricamos válvulas estrictamente de acuerdo con las especificaciones del cliente, al mismo tiempo que brindamos recomendaciones profesionales sobre la selección e instalación de materiales para garantizar un rendimiento óptimo.
2. Nuestra experiencia con súper dúplex (5A) y otras aleaciones de alta calidad garantiza la aplicación adecuada del material en entornos severos.
3. Con cada pedido se proporciona la documentación completa, incluidos certificados de materiales e informes de pruebas.
4. Nuestras instalaciones con certificación ISO 9001 respaldan la exportación global, con certificaciones como CE, UKCA, WRAS y ACS disponibles a pedido.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo está listo para analizar los requisitos de su proyecto, ofrecer soporte técnico y demostrar nuestras capacidades de fabricación de primera mano. dekai@worldsvalve.com
