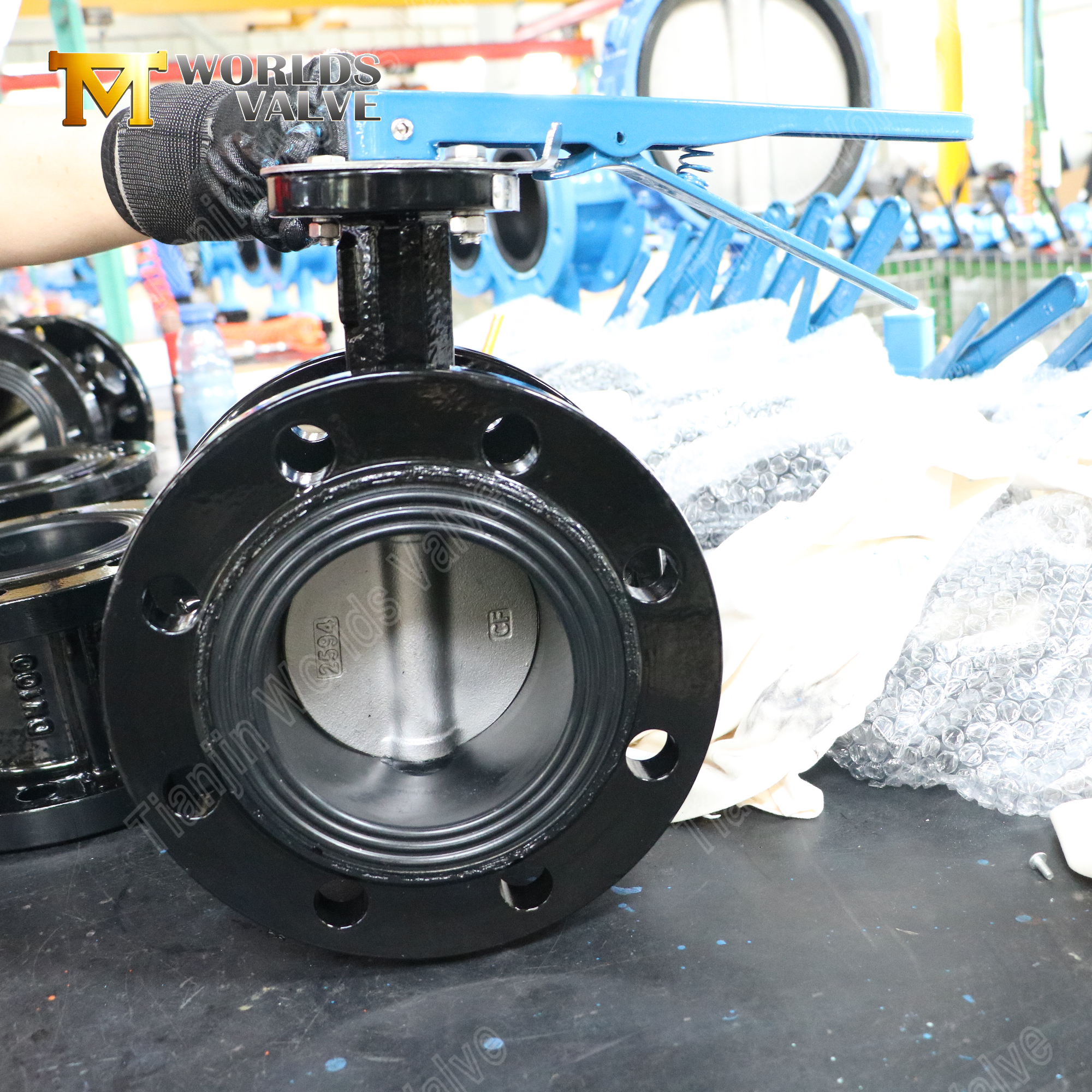

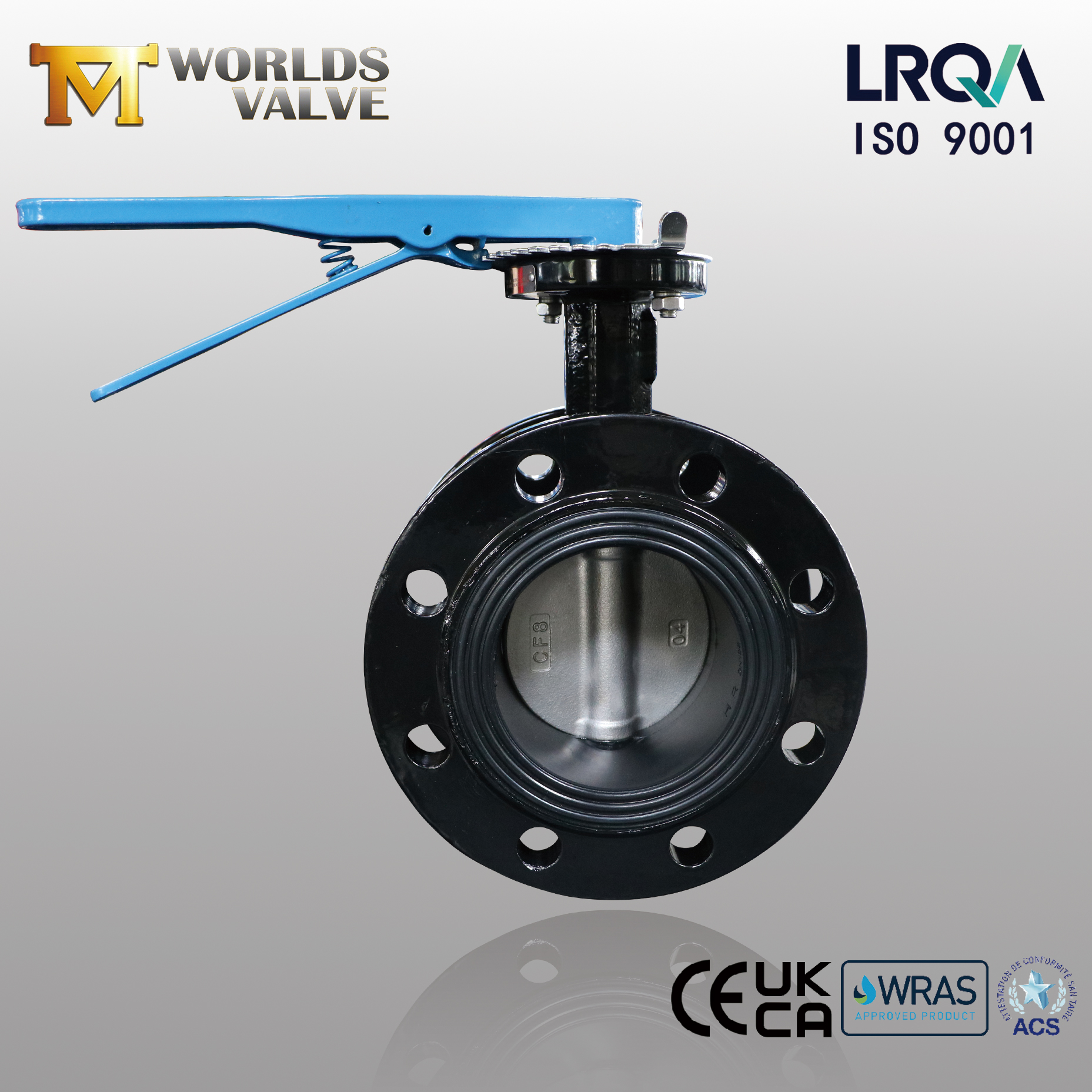

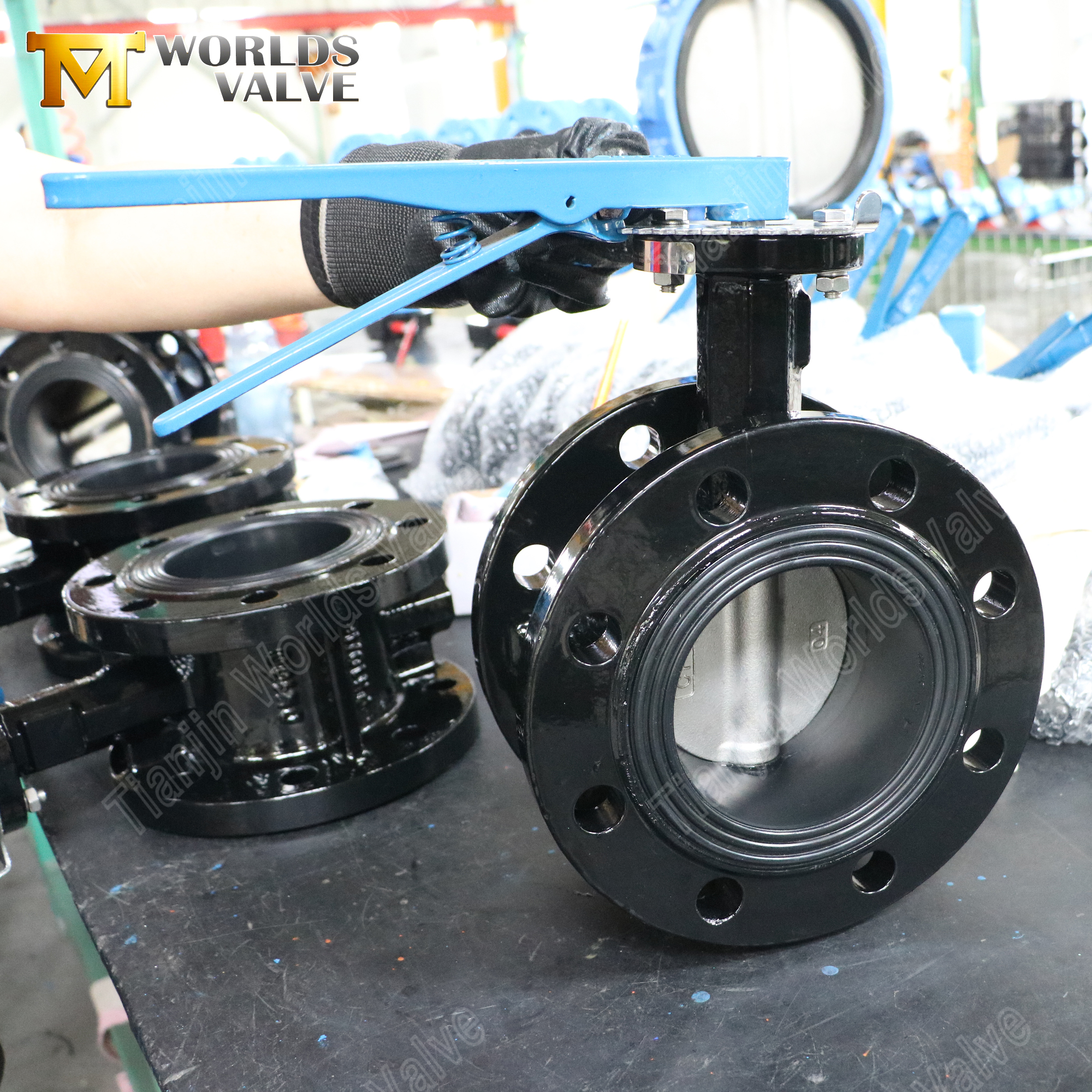

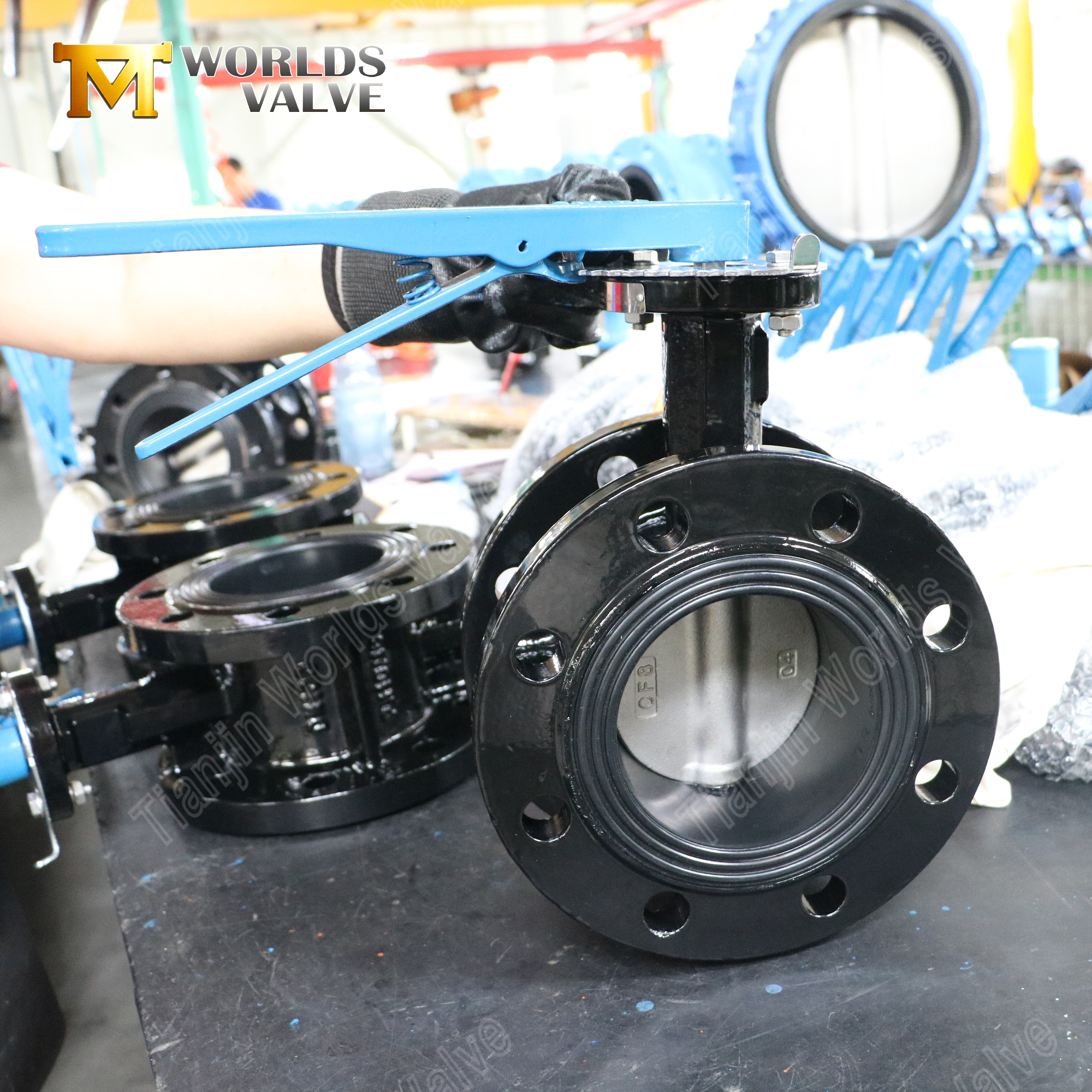

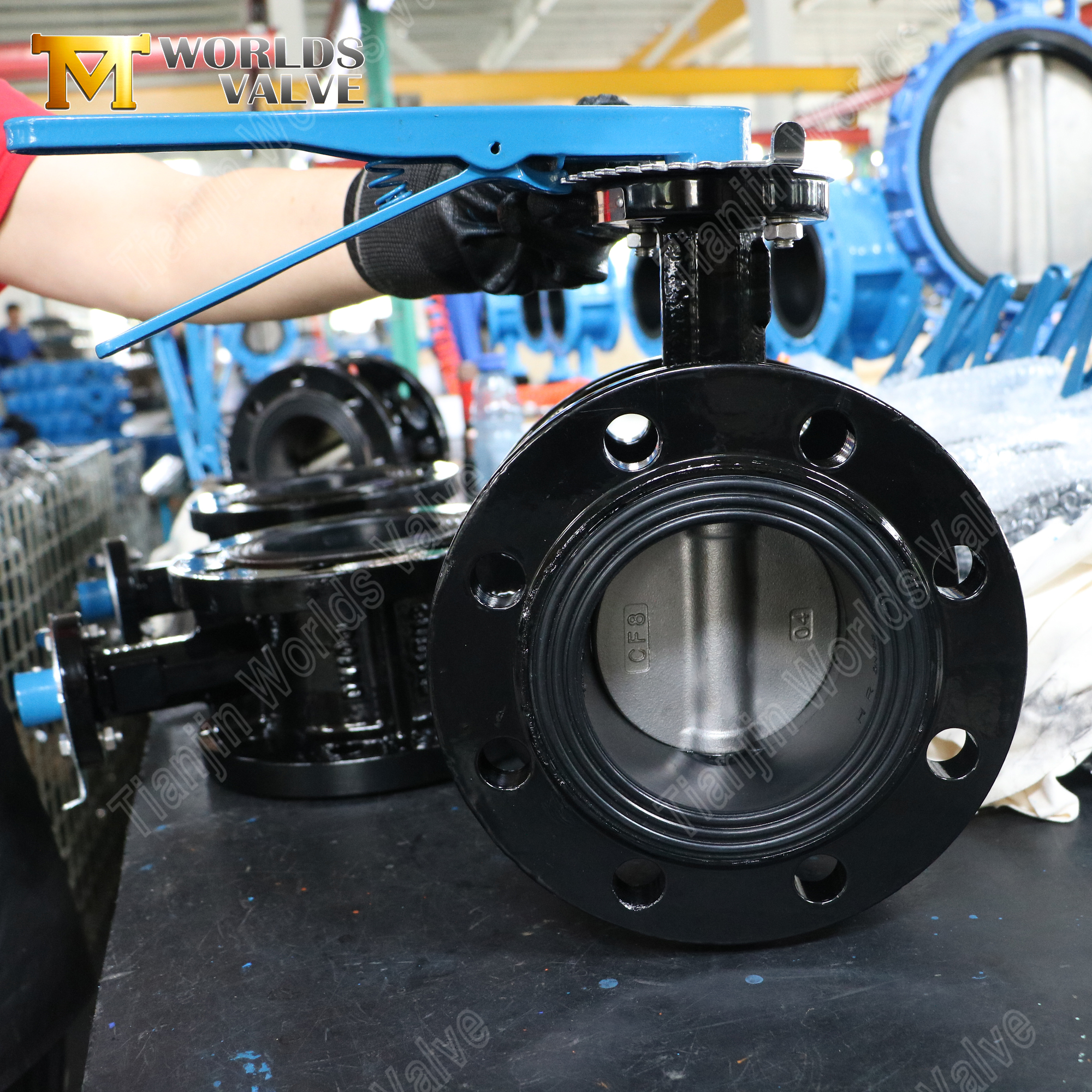

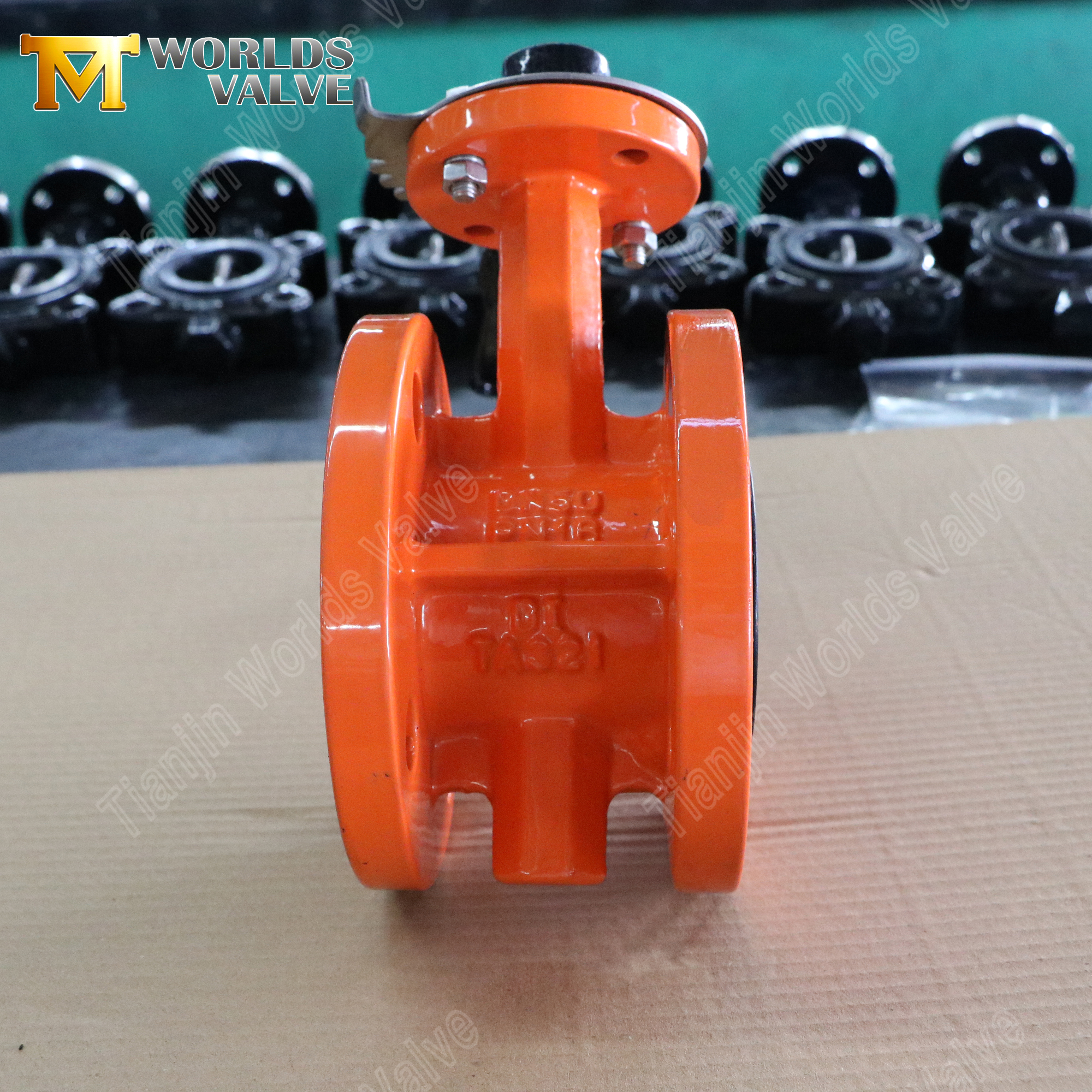

Válvula de mariposa de doble brida de 4 pulgadas – Disco CF8, asiento vulcanizado, ISO 5211

Introducir:

Válvula de mariposa doble | Cuerpo de hierro dúctil | Disco CF8 | Asiento de caucho vulcanizado | ISO 5211

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

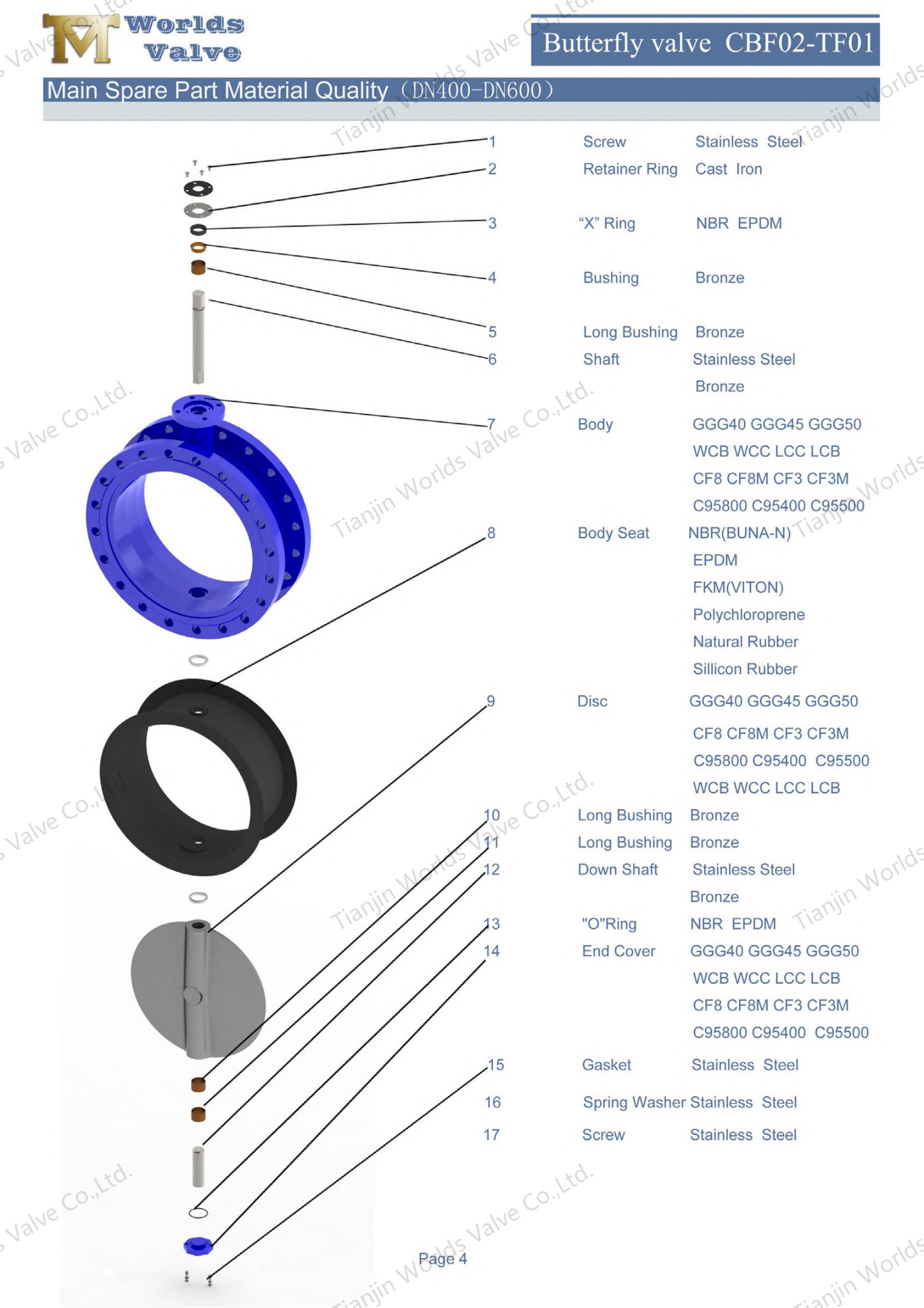

CBF02-TF01 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño de disco sin pasadores: higiene y resistencia a la corrosión superiores

• Sin grietas para residuos : a diferencia de los diseños de discos tradicionales que utilizan pasadores para fijar el disco al vástago, el diseño sin pasadores elimina las grietas y cavidades expuestas donde se pueden acumular residuos, bacterias o medios corrosivos.

• Previene el atrapamiento de corrosión: los orificios y las grietas son sitios comunes para la corrosión por picaduras y grietas. El diseño sin pasadores elimina estos puntos vulnerables, lo que prolonga significativamente la vida útil del disco y del vástago en ambientes agresivos.

• Fácil mantenimiento : sin pasadores que se corroan o aflojen, el mantenimiento se simplifica y se reduce el riesgo de fallas en servicio.

2. Conexión de doble brida: máxima rigidez

• Bridas integrales en ambos extremos : la válvula se atornilla directamente a las bridas de tubería correspondientes en ambos lados, lo que proporciona la conexión más segura y rígida disponible.

• Servicio bidireccional sin salida : admite el aislamiento y la extracción de secciones de tubería en ambos lados mientras la válvula permanece cerrada y sellada.

• Alineación más sencilla: las bridas integrales simplifican el montaje y el centrado entre las bridas de la tubería, sin procedimientos de alineación complicados.

3. Material del cuerpo: hierro dúctil (GGG40)

• Alta resistencia : el hierro dúctil ofrece aproximadamente el doble de resistencia a la tracción que el hierro gris, lo que proporciona un rendimiento confiable bajo picos de presión.

• Resistencia al impacto : la estructura de grafito nodular proporciona una dureza excepcional, soportando golpes mecánicos y vibraciones.

• Protección contra la corrosión: combinado con un revestimiento epóxico estándar (mínimo 250 μm), el cuerpo resiste la corrosión en servicios de agua y aguas residuales.

4. Material del disco: acero inoxidable CF8 (AISI 304)

• Buena resistencia a la corrosión: CF8 proporciona resistencia confiable a la oxidación y la corrosión en agua, productos químicos suaves y exposición atmosférica.

• No tóxico y seguro : apto para agua potable y aplicaciones de servicios generales.

• Durable y liviano : ofrece buena resistencia mecánica y al mismo tiempo mantiene el peso del disco manejable para un funcionamiento suave.

5. Material del asiento: caucho EPDM vulcanizado

• Ruta de fuga cero : unida químicamente al cuerpo sin espacios ni grietas entre el asiento y el cuerpo de la válvula, lo que elimina posibles rutas de fuga.

• Aislamiento total del metal : el revestimiento vulcanizado encapsula completamente todas las superficies metálicas húmedas, aislando completamente el cuerpo de hierro dúctil del fluido del proceso.

• Elimina las juntas de brida : el asiento vulcanizado se extiende hasta el borde exterior del cuerpo de la válvula, sirviendo como un sello de brida integrado: un componente menos que falla.

6. Brida superior ISO 5211: lista para automatización

• Interfaz estandarizada : la plataforma de montaje ISO 5211 permite una fácil instalación de actuadores eléctricos, neumáticos o hidráulicos en el futuro, sin necesidad de soportes personalizados ni modificaciones.

• Operación de palanca manual : incluye una placa de bloqueo para bloquear la posición, lo que proporciona un control manual simple y confiable para válvulas de 4 pulgadas.

• Ruta de actualización sencilla : cuando su sistema necesite automatización, simplemente retire la palanca manual y atornille un actuador; la válvula ya está preparada.

Aplicaciones típicas

Gracias a su construcción robusta y opciones de materiales totalmente personalizables, esta válvula de mariposa de doble brida se utiliza ampliamente en diversas industrias:

• Suministro y distribución de agua : redes municipales de agua, estaciones de bombeo, redes de distribución.

• Tratamiento de Aguas Residuales –Conducciones de aguas residuales, plantas de tratamiento, sistemas de efluentes.

• Sistemas HVAC : agua fría, agua caliente, sistemas de torres de enfriamiento.

• Procesamiento Químico – Fluidos corrosivos, ácidos, álcalis (con disco CF8 y asiento vulcanizado).

• Alimentos y bebidas : aplicaciones sanitarias donde el diseño sin grietas es fundamental.

• Procesos Industriales – Líneas de agua industriales en general, agua de refrigeración, fluidos de proceso.

¿Por qué elegir la válvula Tianjin Worlds?

1. Calidad certificada por LRQA: nuestra certificación ISO 9001:2015 es emitida por LRQA, un organismo de certificación confiable a nivel mundial, lo que demuestra nuestro compromiso con la mejora continua y la gestión de riesgos.

2. Experiencia en diseño de discos sin pasadores : nos especializamos en diseños de discos sin pasadores que eliminan grietas y trampas de corrosión, brindando higiene y longevidad superiores para aplicaciones exigentes.

3. Experiencia en asientos reemplazables : nuestro diseño de asientos con servicio en campo significa que puede cambiar los asientos de EPDM sin quitar la válvula de la línea, lo que reduce el tiempo de inactividad y los costos de mantenimiento.

4. Especialistas en asientos vulcanizados : nuestro diseño de asiento vulcanizado adherido al cuerpo proporciona un sellado sin fugas y elimina la necesidad de juntas de brida separadas, lo que reduce el tiempo de instalación y los posibles puntos de falla.

5. Personalización total: materiales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores: construimos según sus especificaciones.

6. Más de 19 años de experiencia en exportación : logística fluida y soporte posventa a más de 50 países, incluidos Europa, América, Medio Oriente y el sudeste asiático.

7. 100% de trazabilidad : cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

8. Respuesta rápida: gerente de proyecto dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de doble brida hoy:

Ya sea que necesite esta configuración de 4 pulgadas, un tamaño diferente, accionamiento automatizado o un paquete de válvulas completo para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Simplemente envíanos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

También damos la bienvenida a visitas a fábricas; venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
