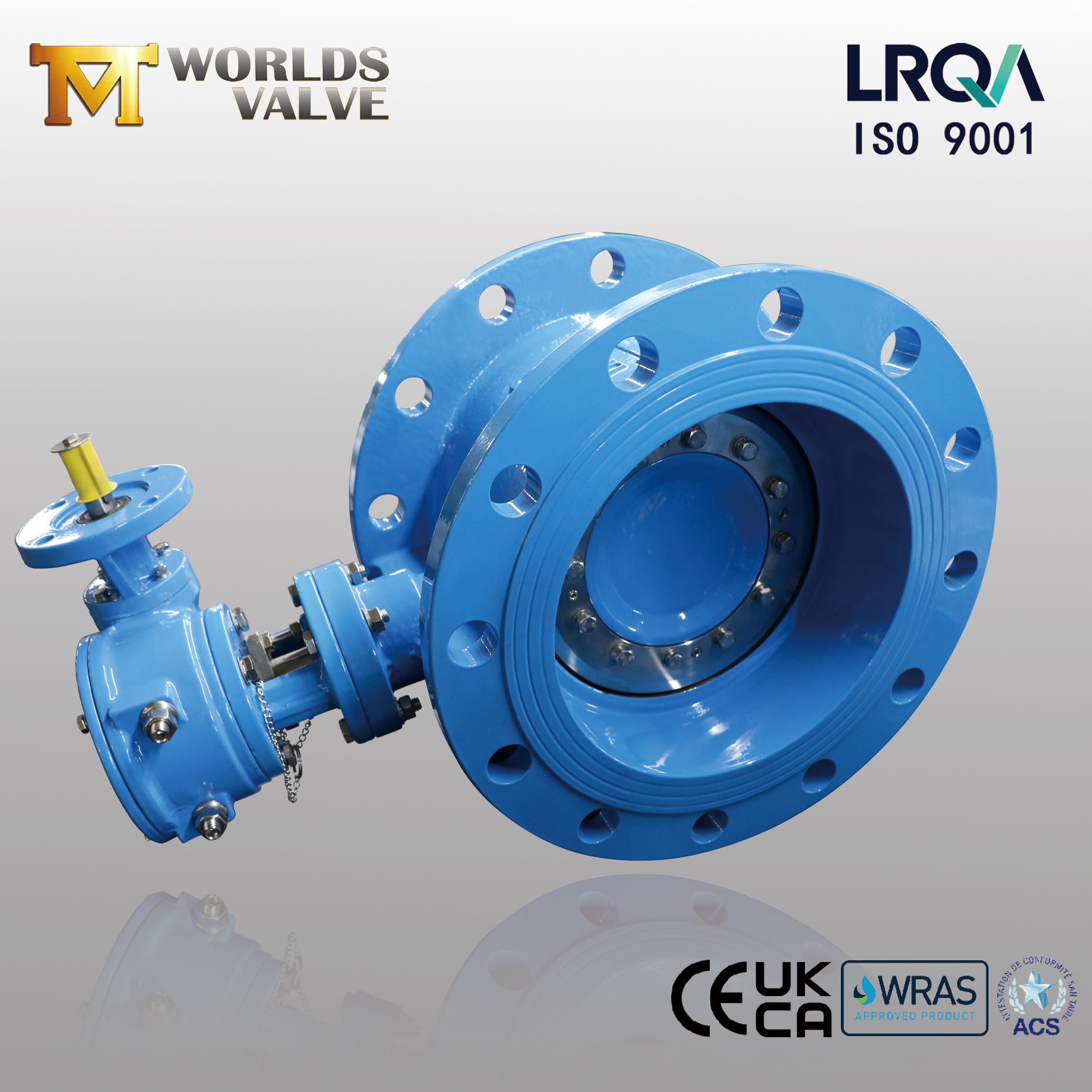

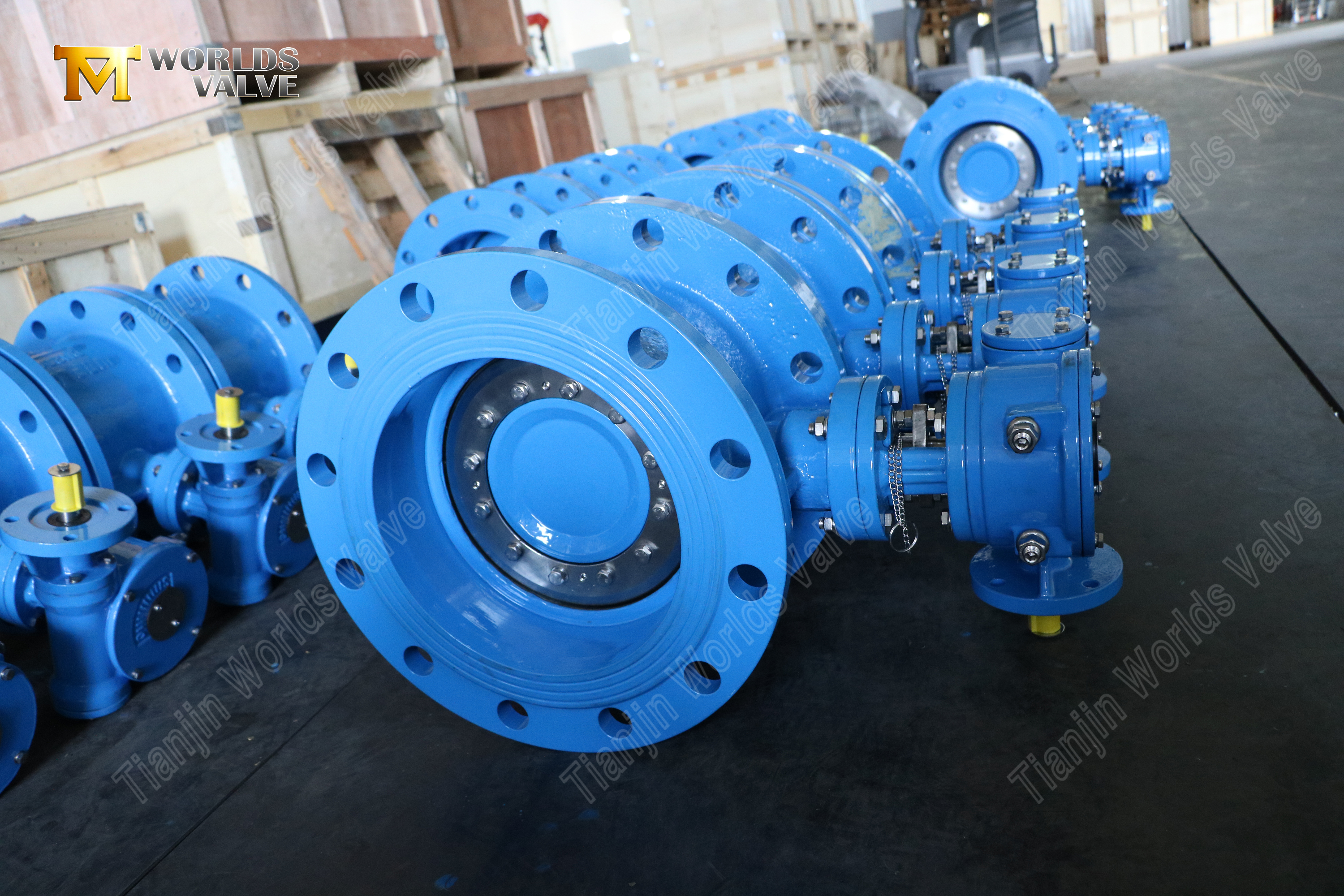

Válvula de mariposa de doble compensación con actuador eléctrico y volante: par bajo, larga vida útil

Descripción general del producto

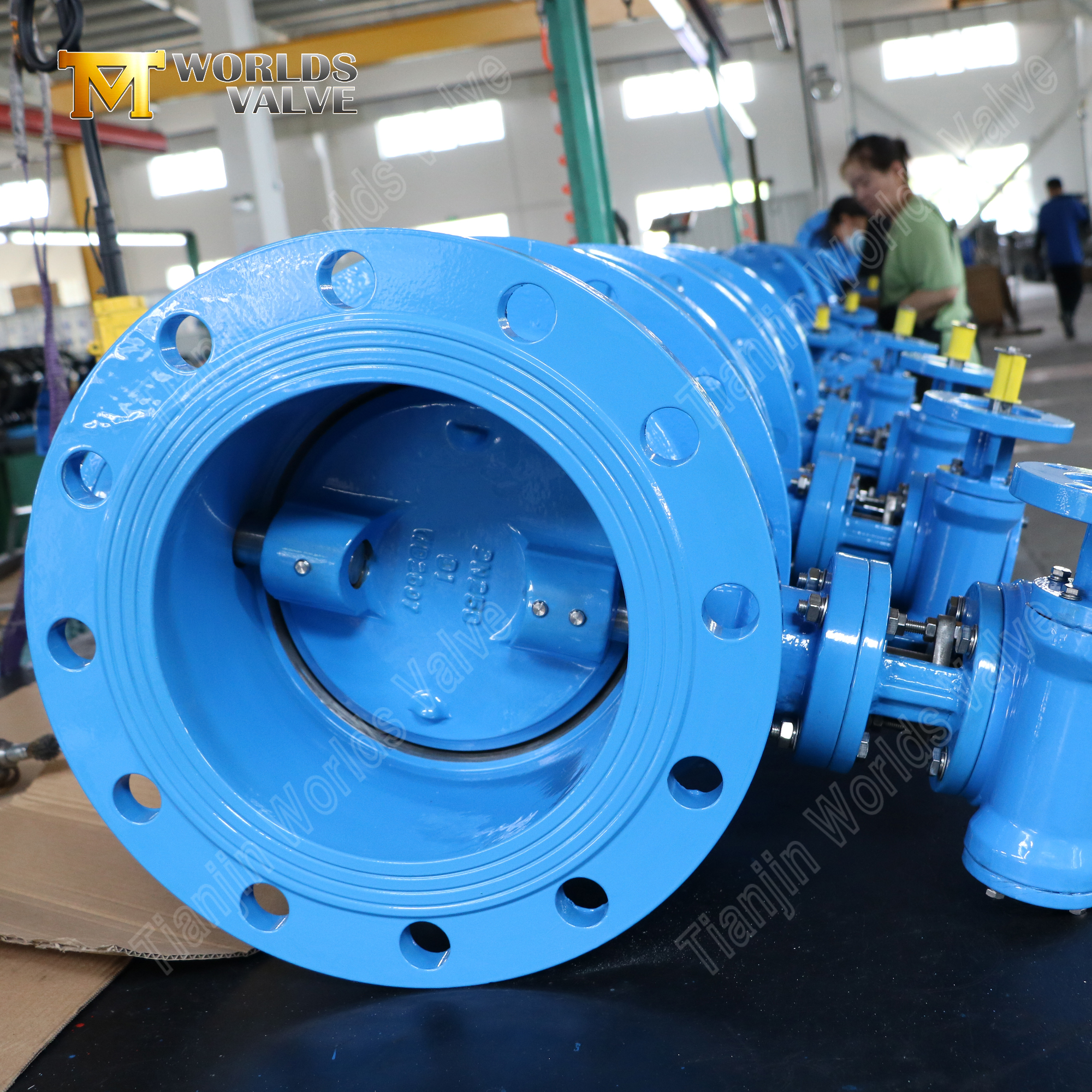

Una válvula de mariposa de doble compensación, también conocida como válvula de mariposa de doble excéntrica, representa un avance significativo con respecto a los diseños concéntricos tradicionales. En una válvula concéntrica, el disco y el asiento permanecen en contacto constante durante todo el ciclo de apertura y cierre, provocando una fricción continua que provoca un desgaste prematuro del asiento y un alto par de funcionamiento. El diseño de doble desplazamiento resuelve este problema al desplazar el eje del vástago en dos direcciones, tanto desde la línea central del disco como desde la línea central de la válvula, lo que hace que el disco se levante del asiento inmediatamente después de abrirse. Después de solo unos pocos grados de rotación, la compresión del sello se libera por completo, lo que elimina la fricción por deslizamiento y ofrece un par de operación más bajo, una vida útil prolongada del asiento y un cierre hermético incluso después de miles de ciclos.

Este modelo de 10 pulgadas cuenta con un cuerpo y disco de hierro dúctil (EN-GJS-400-15), un asiento de acero inoxidable 304, un vástago SS420 y un actuador eléctrico con engranaje helicoidal y volante, con acabado en revestimiento epoxi RAL 5015. Disponible en tamaños de DN100 a DN1800, esta válvula es ideal para suministro de agua, tratamiento de aguas residuales, generación de energía y aplicaciones industriales. Como fabricante OEM con certificación ISO 9001:2015 de LRQA y más de 19 años de experiencia en exportación, ofrecemos soluciones totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y actuadores), todo ello adaptado a sus especificaciones.

Introducir:

Válvula de mariposa de doble compensación | Cuerpo y disco DI| Asiento 304 | Vástago SS420 | EN 593

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

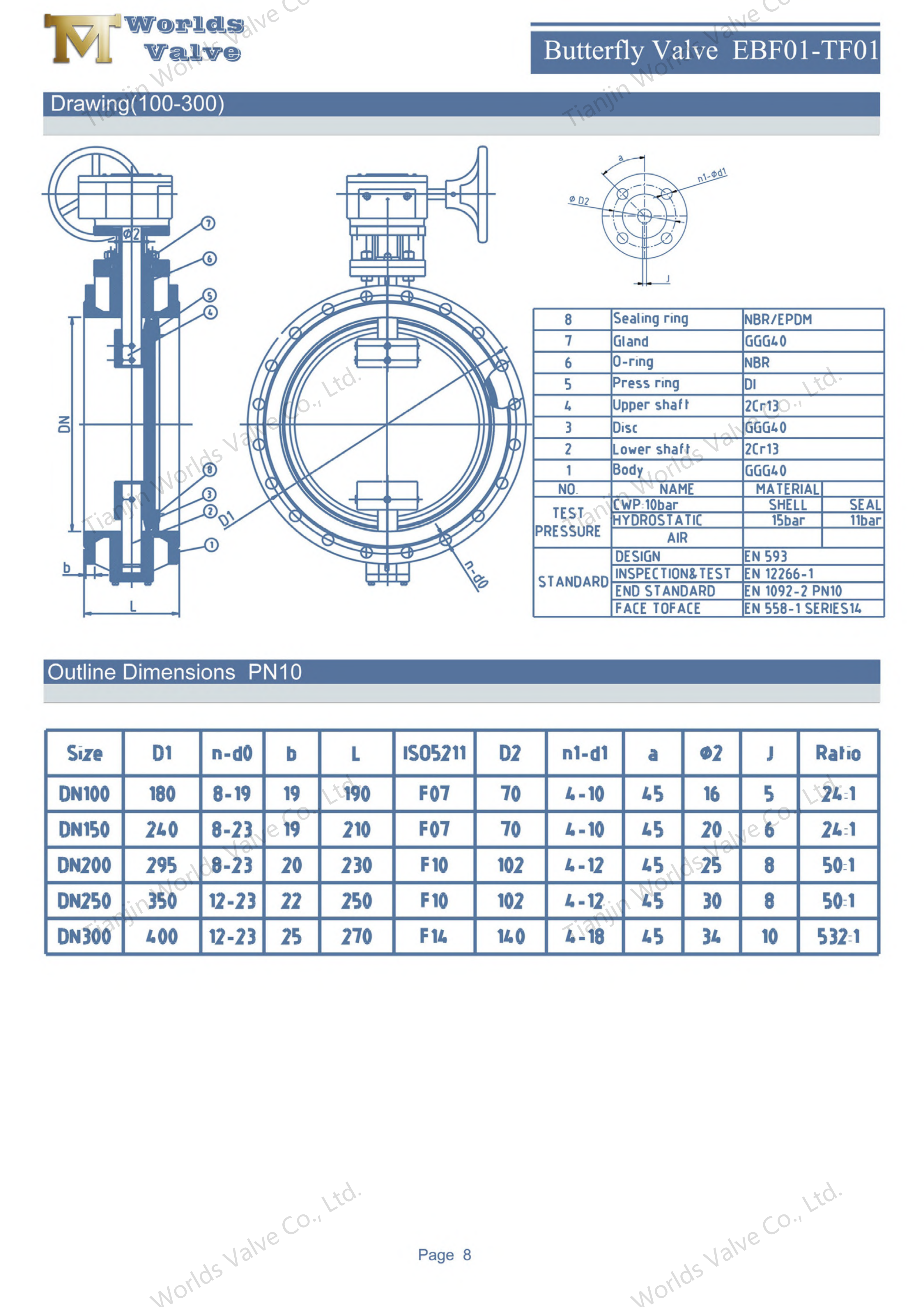

EBF01-TF01 - Información detallada del producto

Especificaciones técnicas

Características y ventajas clave

1. Diseño de doble compensación: menos fricción, mayor vida útil

• Elimina la fricción por deslizamiento : la geometría de doble desplazamiento hace que el disco se levante del asiento inmediatamente al abrirse, eliminando el roce continuo que desgasta las válvulas concéntricas. Esto significa una vida útil significativamente mayor del asiento y del disco.

• Menor par de operación : al eliminar la fricción después de unos pocos grados de rotación, la válvula requiere sustancialmente menos par para funcionar. Esto permite actuadores más pequeños y económicos y un funcionamiento manual más suave.

• Cierre hermético : el diseño de doble desplazamiento garantiza que el disco se asiente firmemente contra el asiento de acero inoxidable 304 cuando está cerrado, brindando un sellado sin fugas certificado según API 598, incluso después de miles de ciclos.

2. Conexión de doble brida: máxima rigidez

• Bridas integrales en ambos extremos : la válvula se atornilla directamente a las bridas de tubería correspondientes en ambos lados, lo que proporciona la conexión más segura y rígida disponible, ideal para sistemas de gran diámetro y alto flujo.

• Servicio bidireccional sin salida : admite el aislamiento y la extracción de secciones de tubería en ambos lados mientras la válvula permanece cerrada y sellada.

• Alineación más sencilla: las bridas integrales simplifican el montaje y el centrado entre las bridas de la tubería, sin procedimientos de alineación complicados.

3. Material del cuerpo y del disco: hierro dúctil EN-GJS-400-15 (GGG40)

• Alta resistencia : ofrece una resistencia a la tracción de ≥400 MPa y un límite elástico de ≥250 MPa, proporcionando un rendimiento confiable bajo picos de presión.

• Excelente alargamiento : un alargamiento mínimo del 15 % garantiza que el material pueda soportar la expansión térmica y la tensión de la tubería sin agrietarse.

• Resistencia al impacto : la estructura de grafito nodular proporciona una dureza excepcional, soportando golpes mecánicos y vibraciones.

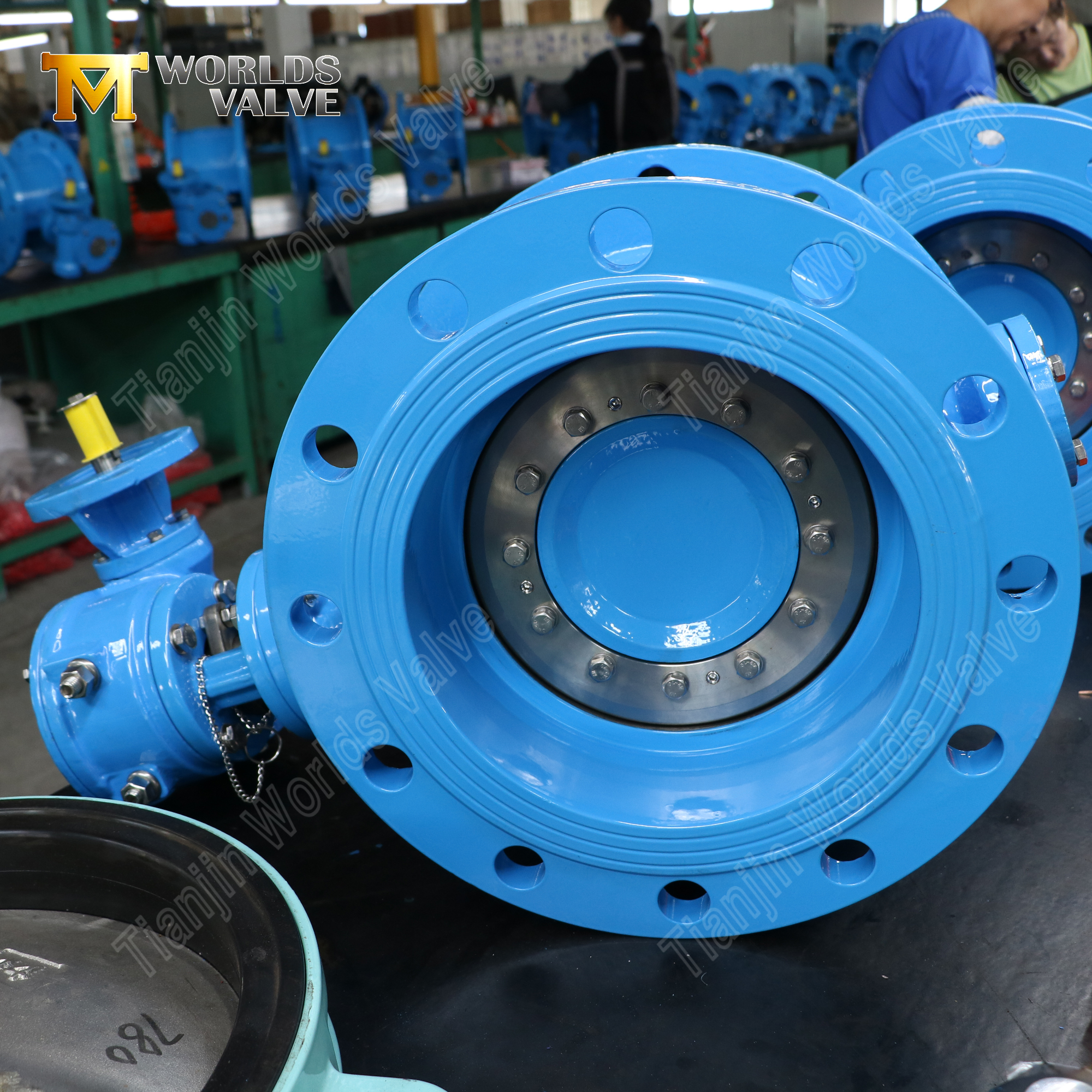

4. Material del asiento: acero inoxidable 304

• Excelente resistencia a la corrosión: el acero inoxidable 304 resiste la oxidación y la corrosión en agua, aguas residuales y ambientes químicos suaves.

• Rendimiento duradero de sellado duro: la interfaz de sellado de metal a metal proporciona una resistencia al desgaste superior en comparación con los diseños de asiento blando, lo que la hace ideal para temperaturas más altas y condiciones de servicio exigentes.

• Larga vida útil : el asiento 304 mantiene su geometría de sellado durante miles de ciclos, lo que garantiza un cierre hermético constante.

5. Material del vástago: acero inoxidable SS420

• Alta resistencia : resistencia a la tracción significativamente mayor que el acero inoxidable 304/316, lo que garantiza una transmisión de par confiable incluso en válvulas de gran diámetro.

• Resistente al desgaste : la superficie endurecida resiste el desgaste y la fricción durante el ciclo repetido.

• Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.

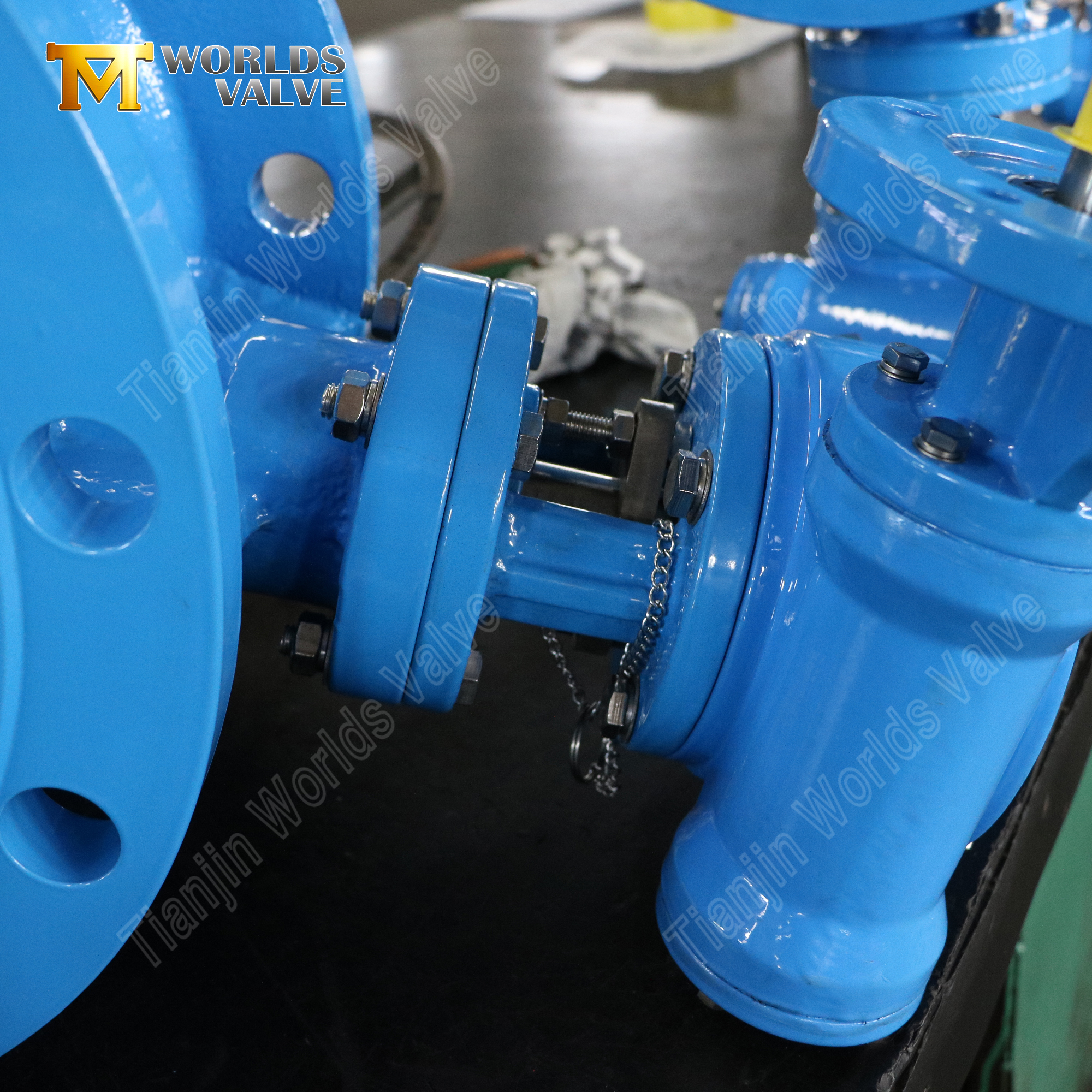

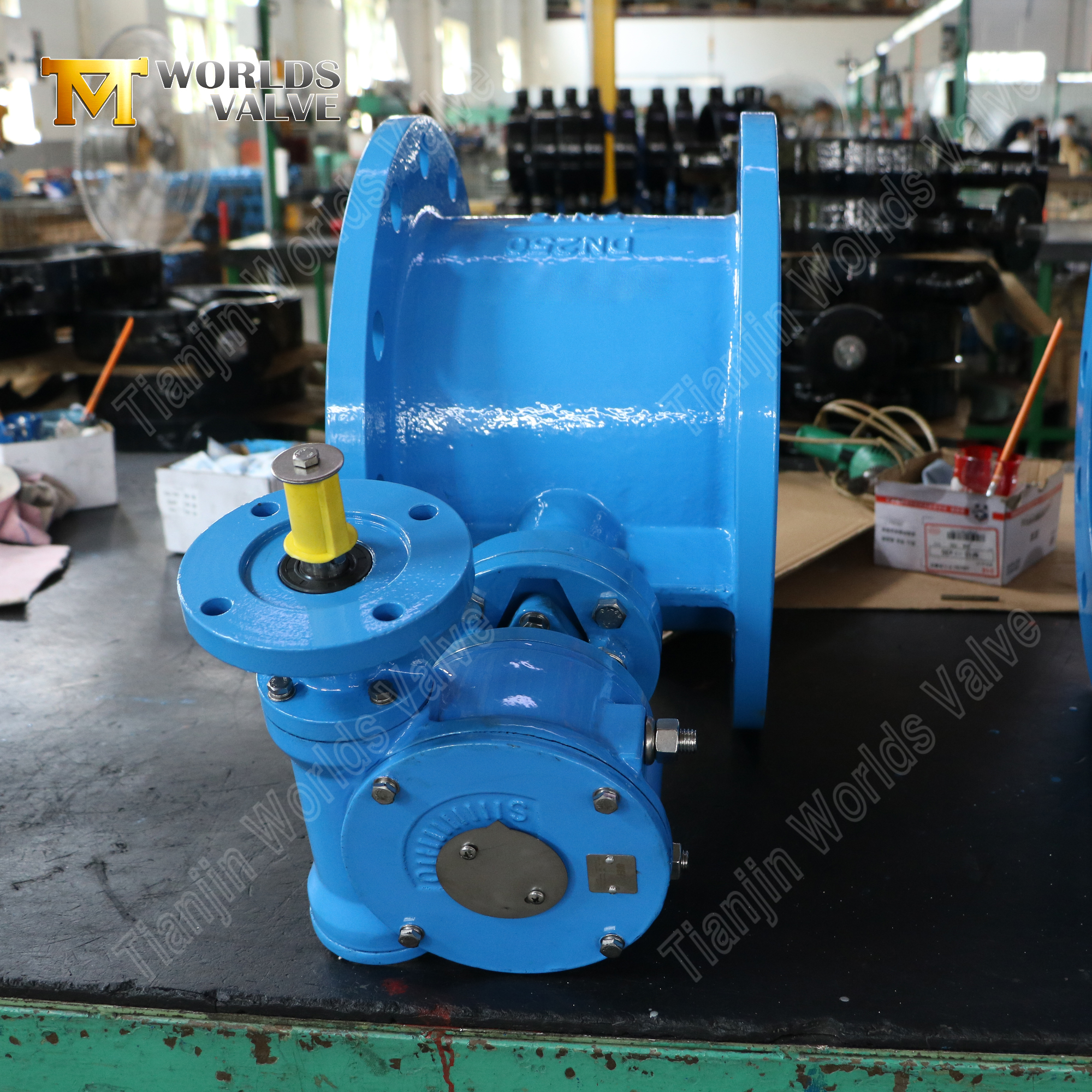

6. Actuador eléctrico con engranaje helicoidal y volante

• Automatización eléctrica : proporciona control remoto de encendido, apagado o modulación con retroalimentación de 4-20 mA para integración de PLC y SCADA.

• Multiplicación del par del engranaje helicoidal : el engranaje helicoidal reduce los requisitos de par de operación, lo que permite un funcionamiento suave y confiable incluso en válvulas de gran diámetro.

• Anulación manual del volante : incluye un volante para operación manual durante cortes de energía o mantenimiento, no se requieren herramientas especiales.

• Montaje ISO 5211: la brida superior estandarizada garantiza la compatibilidad con una amplia gama de actuadores.

Aplicaciones típicas

¿Por qué elegir la válvula Tianjin Worlds?

1. Calidad certificada por LRQA: nuestra certificación ISO 9001:2015 es emitida por LRQA, un organismo de certificación confiable a nivel mundial, lo que demuestra nuestro compromiso con la mejora continua y la gestión de riesgos.

2. Especialistas en doble compensación : tenemos amplia experiencia en la fabricación de válvulas de mariposa de doble compensación para proyectos industriales, de agua y de energía en todo el mundo.

3. Amplio rango de tamaños : desde DN100 a DN1800, cubrimos todo el espectro de requisitos de tuberías industriales.

4. Personalización total: materiales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores: construimos según sus especificaciones.

5. Más de 19 años de experiencia en exportación : logística fluida y soporte posventa a más de 50 países, incluidos Europa, América, Medio Oriente y el Sudeste Asiático.

6. 100% de trazabilidad : cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

7. Respuesta rápida : gerente de proyecto dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de doble compensación hoy:

Ya sea que necesite esta configuración de 10 pulgadas, un tamaño diferente dentro de nuestra gama DN100–DN1800, accionamiento automatizado o un paquete de válvulas completo para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Simplemente envíanos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, tornillo sin fin, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

También damos la bienvenida a visitas a fábricas; venga a ver cómo fabricamos sus válvulas en Tianjin, China.
