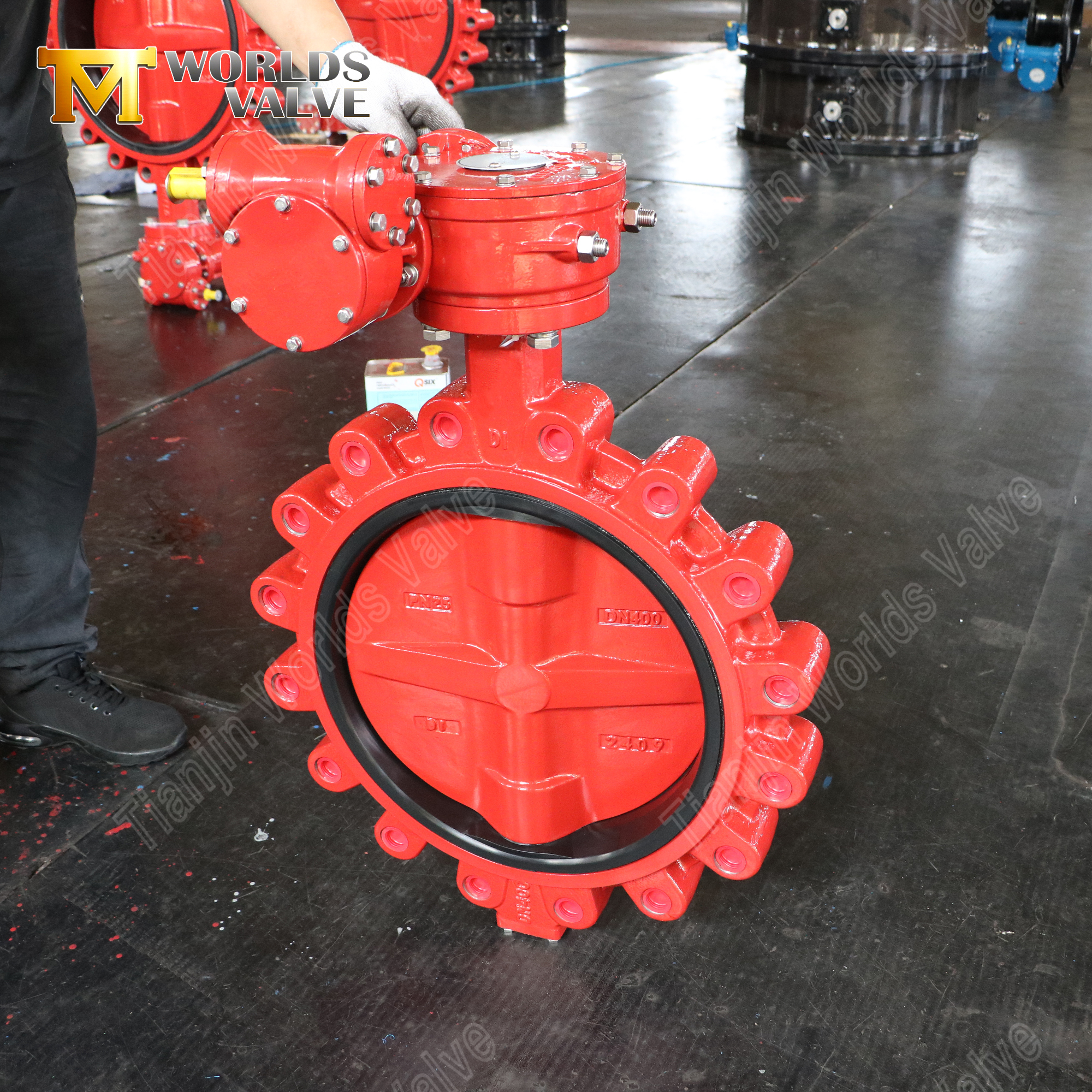

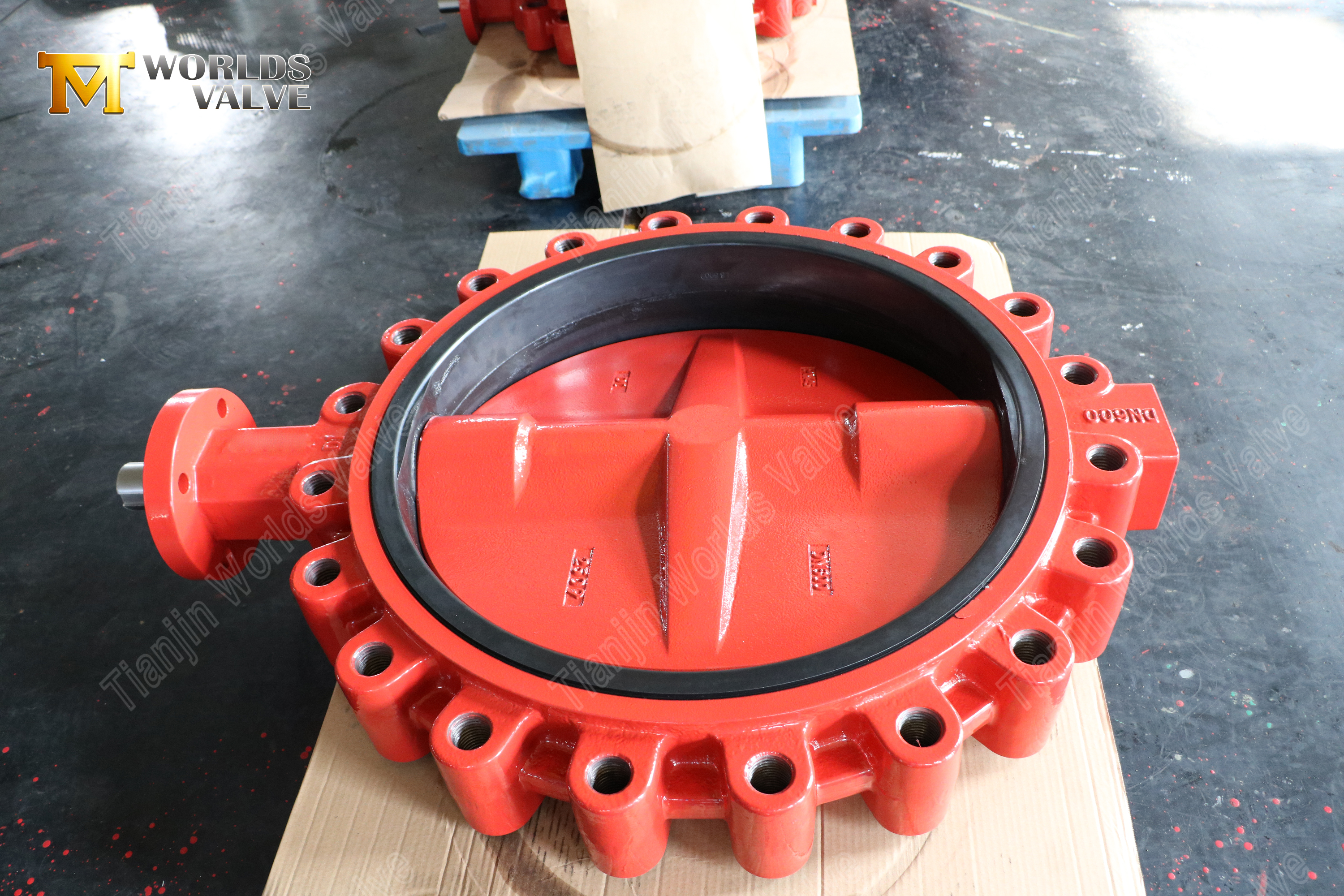

Válvula de mariposa de lengüeta: asiento WRAS EPDM, accionada por engranajes, DN50-DN1200

Descripción general del producto

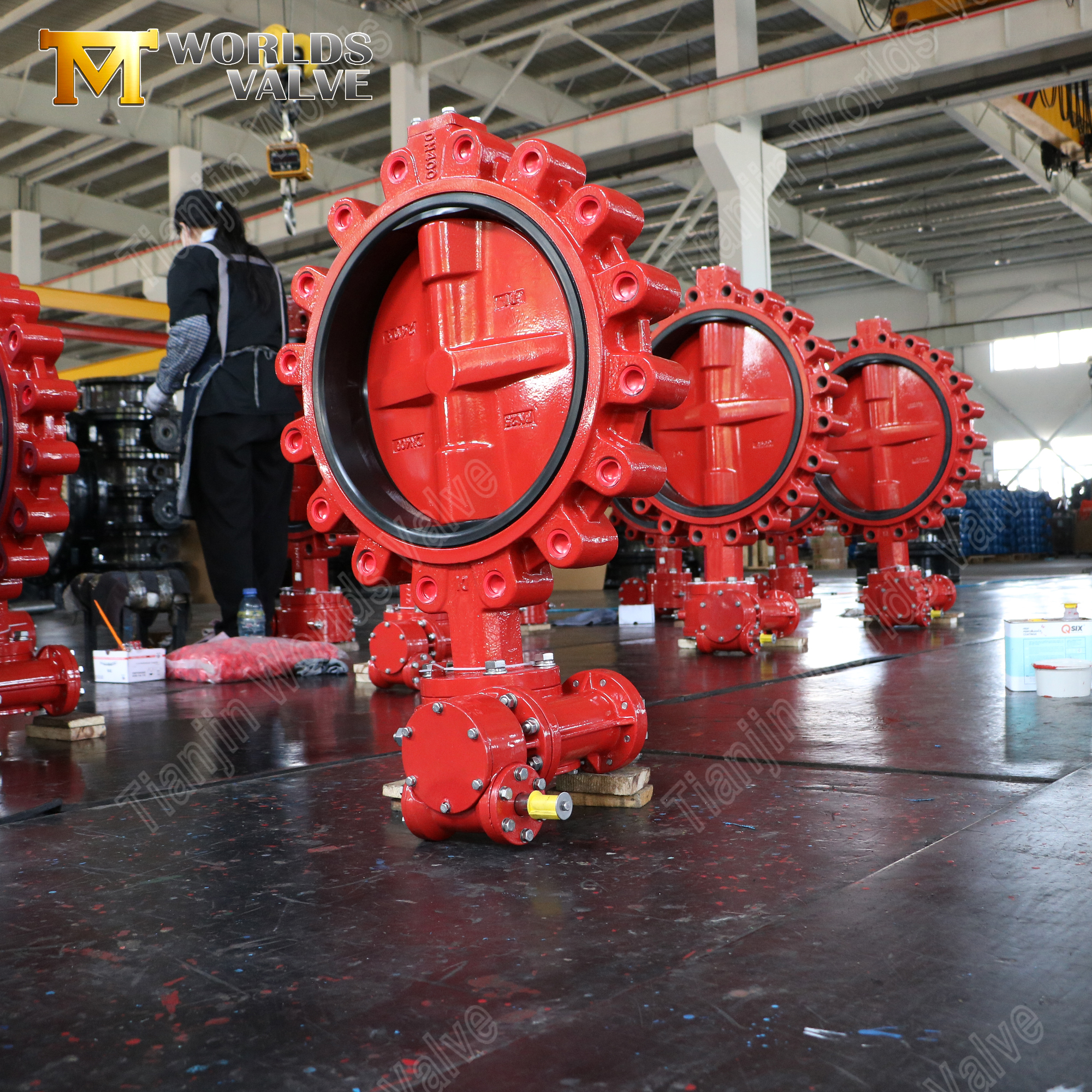

Una válvula de mariposa de orejeta es un dispositivo de control de flujo de un cuarto de vuelta que se distingue por su diseño de orejeta roscada: inserciones roscadas en ambos lados del cuerpo de la válvula que permiten atornillarla directamente a las bridas de la tubería de forma independiente en cada lado.

A diferencia de las válvulas tipo wafer que están intercaladas entre bridas y requieren una desconexión total para su extracción, el diseño de orejeta permite un servicio sin salida: puede retirar la válvula de un lado de la tubería mientras el otro lado permanece presurizado y operativo. Esto lo convierte en la opción preferida para sistemas donde el aislamiento del mantenimiento, la flexibilidad de las tuberías y la reducción del tiempo de inactividad son fundamentales.

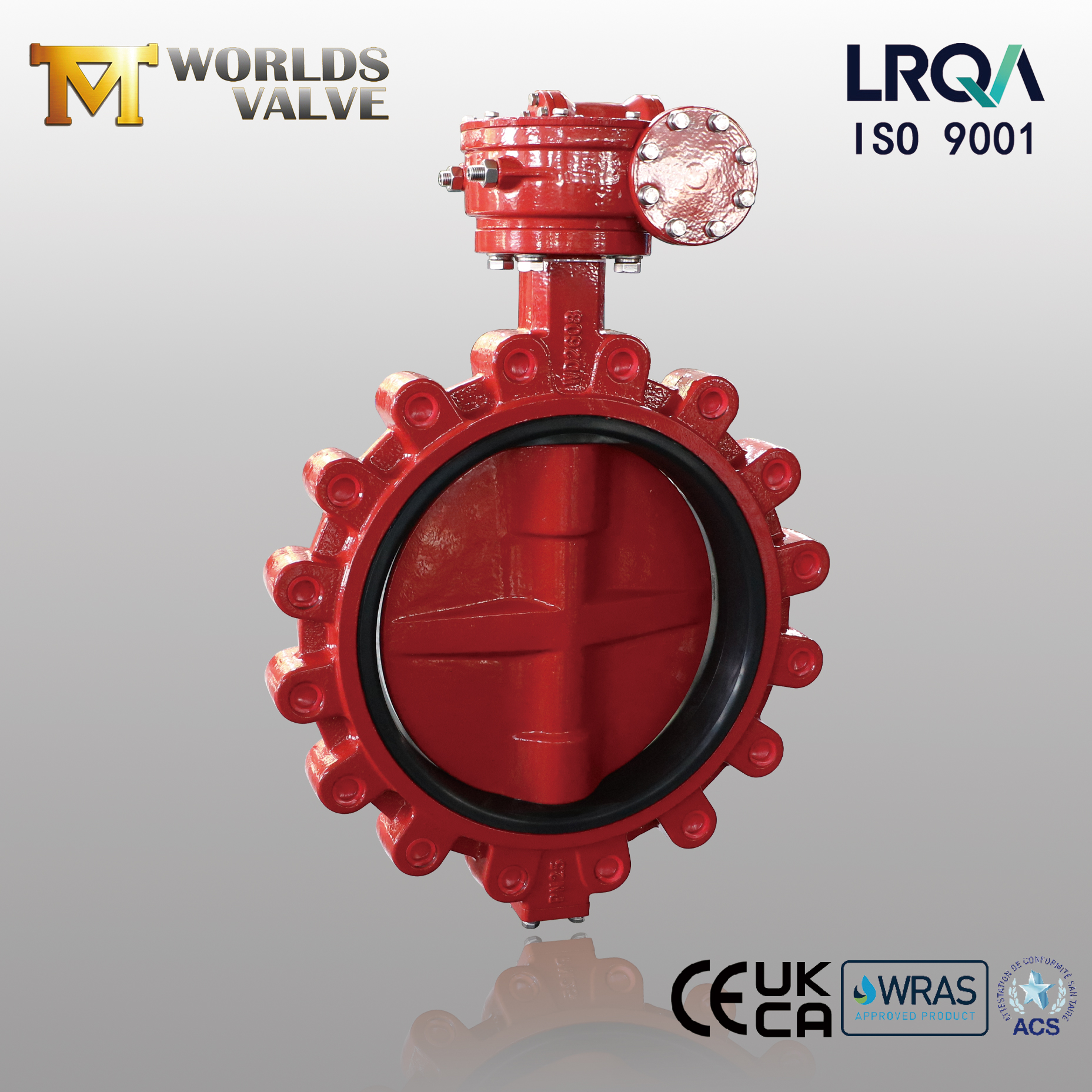

Este modelo cuenta con un cuerpo y disco de hierro dúctil EN-GJS-400-15, un asiento de EPDM aprobado por WRAS para aplicaciones de agua potable segura, un vástago de acero inoxidable SS431 para una transmisión de par robusta y un operador de engranaje helicoidal para un control manual suave y autoblocante, clasificado en PN25 (25 bar) y acabado en revestimiento epoxi RAL 3013. Disponible en tamaños de DN50 a DN1200, esta válvula está diseñada para un servicio confiable y a largo plazo en sistemas de suministro de agua, tratamiento de aguas residuales, HVAC y procesamiento industrial.

Como fabricante directo de OEM/ODM con más de 15 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. ofrece válvulas de mariposa de orejeta totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas, revestimientos y actuadores), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificado por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

Válvula de mariposa con orejeta | Cuerpo y disco de hierro dúctil | Asiento de EPDM | Operado por engranajes

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

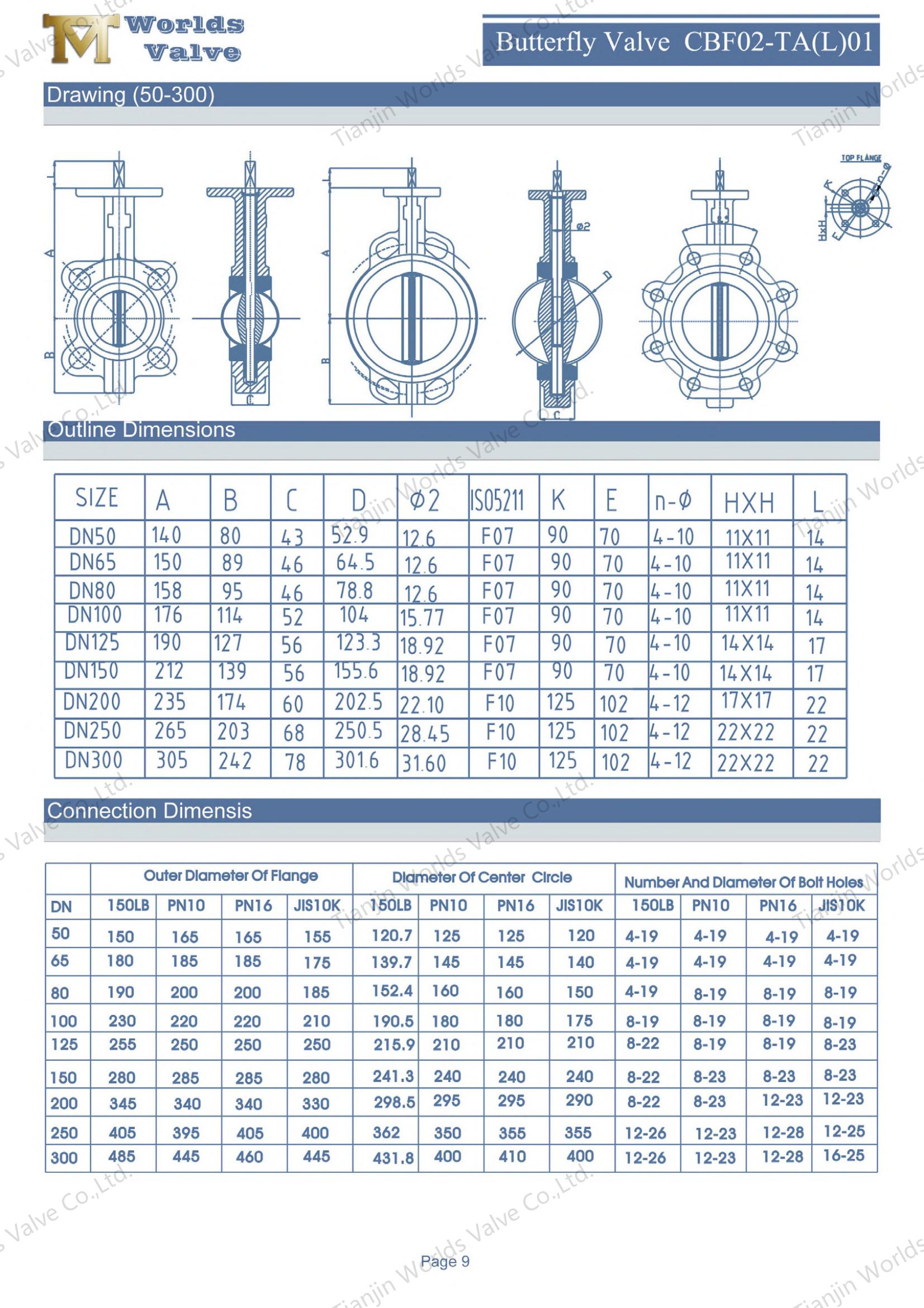

CBF02-TL01 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

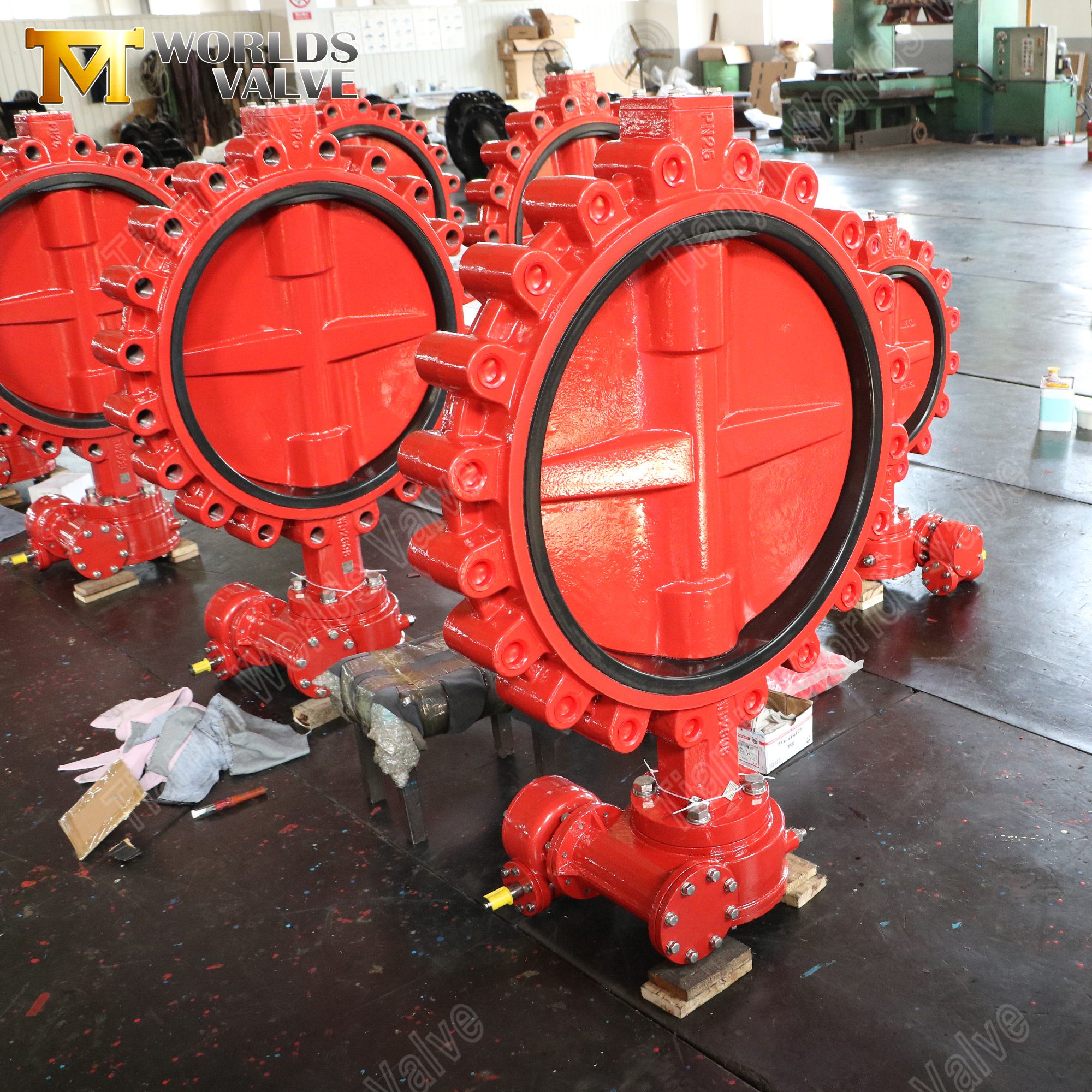

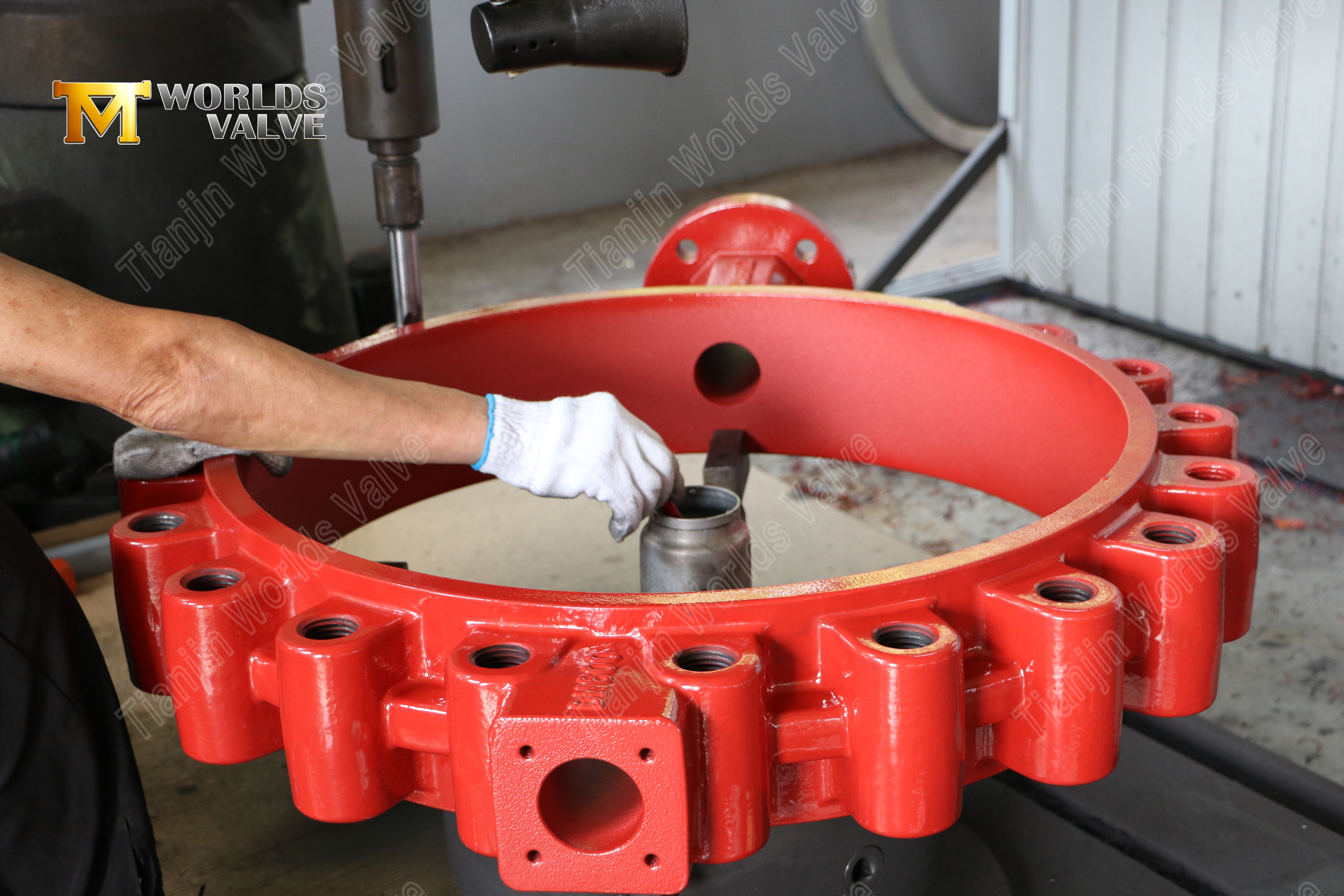

1. Diseño de tipo terminal: servicio sin salida y aislamiento de mantenimiento

• Montaje de tubería independiente: las orejetas roscadas en ambos lados del cuerpo de la válvula permiten atornillar cada lado de forma independiente a las bridas de la tubería, lo que permite un servicio sin salida; la válvula se puede instalar al final de una tubería o usarse para aislar una sección para mantenimiento.

• Mantenimiento simplificado : la válvula se puede quitar de un lado sin despresurizar ni cerrar toda la tubería, una ventaja fundamental en plantas donde el tiempo de inactividad es costoso.

• Rigidez superior : el diseño de orejeta proporciona una mayor resistencia estructural que los tipos de oblea, soportando la tensión, la vibración y la expansión térmica de la tubería.

• Sellado bidireccional : proporciona un cierre confiable en ambas direcciones del flujo.

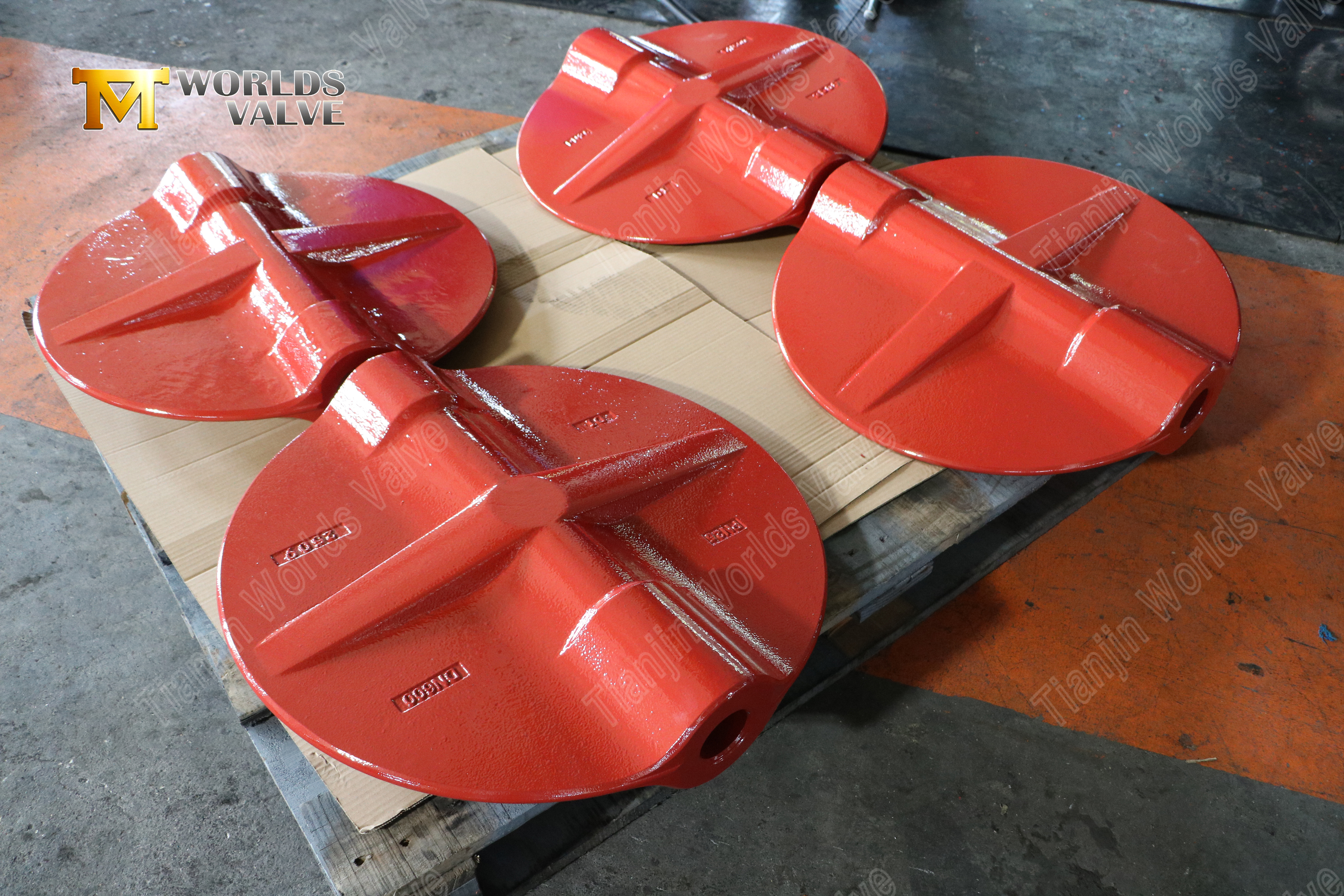

2. Material del cuerpo y del disco: hierro dúctil EN-GJS-400-15 (GGG40)

• Alta resistencia: EN-GJS-400-15 ofrece una resistencia a la tracción de ≥400 MPa y un límite elástico de ≥250 MPa, con un alargamiento mínimo del 15 %, lo que proporciona un rendimiento confiable bajo sobretensiones PN25 y expansión térmica.

• Excelente resistencia al impacto : la estructura de grafito nodular ofrece una dureza excepcional, soportando impactos mecánicos y vibraciones de tuberías sin fracturarse.

• Protección contra la corrosión: combinado con un revestimiento epóxico RAL 3013, el cuerpo y el disco resisten la corrosión en agua, aguas residuales y servicios industriales en general.

3. Material del asiento: EPDM aprobado por WRAS

• Agua potable segura : el asiento de EPDM cuenta con la aprobación WRAS (Plan de asesoramiento sobre regulaciones del agua), lo que lo hace totalmente compatible con los sistemas de suministro de agua potable en el Reino Unido y otras regiones que requieren la certificación WRAS.

• Excelente resistencia al agua : el EPDM ofrece una excelente resistencia al agua, al vapor y a la intemperie, lo que lo hace ideal para aplicaciones de suministro de agua, aguas residuales y HVAC.

• Amplio rango de temperatura : mantiene las propiedades de sellado de -20 °C a +120 °C.

• Cierre hermético: proporciona un sellado bidireccional confiable, lo que garantiza cero fugas en ambas direcciones del flujo.

4. Material del vástago: acero inoxidable SS431

• Alta resistencia : SS431 es un acero inoxidable martensítico que ofrece excelente resistencia mecánica y tenacidad, con una resistencia a la tracción de 800 a 1000 MPa, significativamente mayor que el acero inoxidable 304/316 para una transmisión de par confiable.

• Resistencia superior al desgaste : la superficie endurecida resiste el desgaste y la fricción durante ciclos repetidos, lo que la hace muy adecuada para aplicaciones de vástagos de válvulas.

• Buena resistencia a la corrosión: SS431 ofrece la mejor resistencia a la corrosión de todos los aceros inoxidables martensíticos, con una alta dureza (248–302 HB) que garantiza una durabilidad a largo plazo.

• Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.

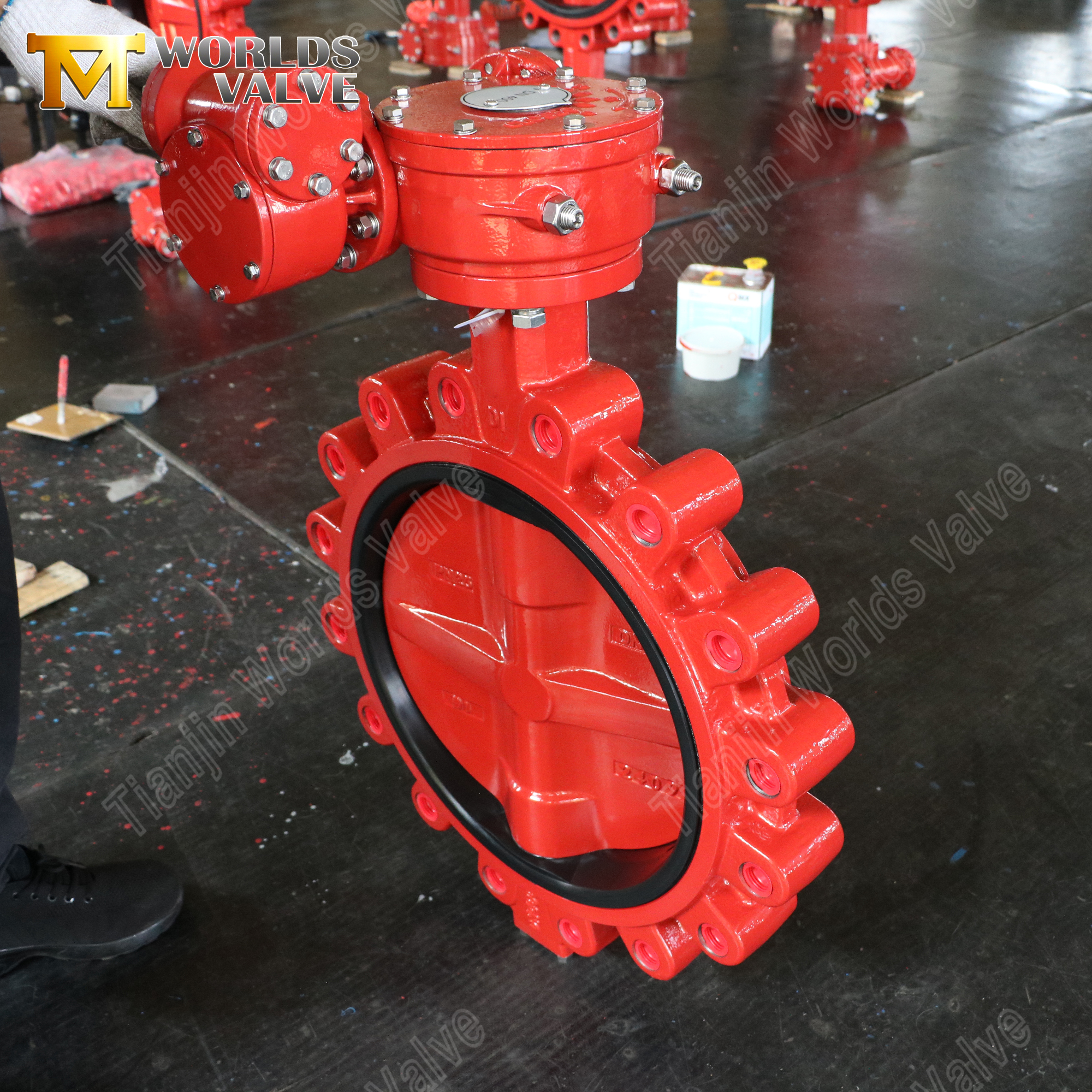

5. Operador de engranaje helicoidal: control suave y autoblocante

• Diseño autoblocante : el engranaje helicoidal es autoblocante, por lo que el disco permanece en su posición incluso bajo presión de flujo, sin necesidad de dispositivos de bloqueo adicionales.

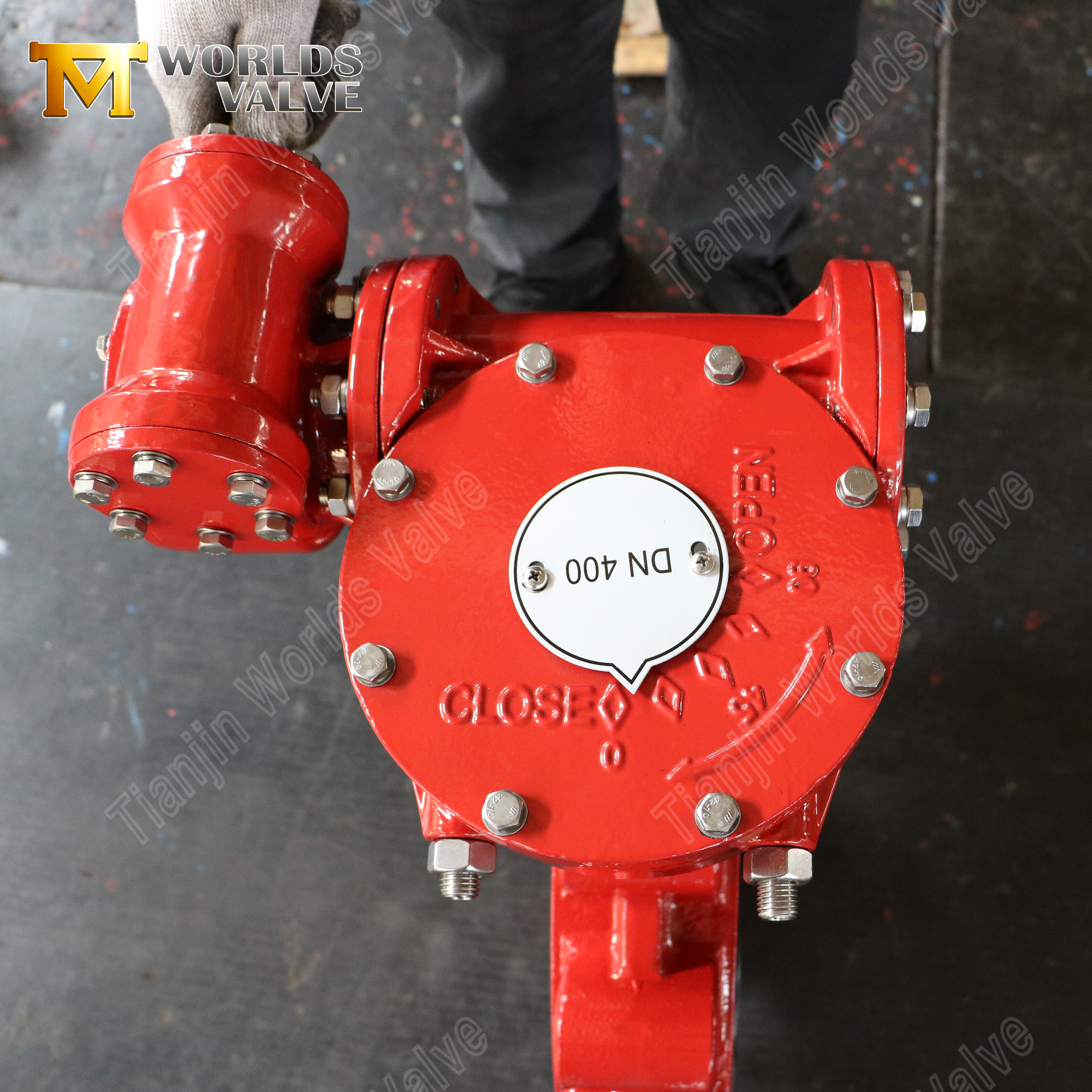

• Indicador de posición de apertura y cierre : el indicador incorporado muestra la posición de la válvula de un vistazo.

• Par de operación reducido : la relación de transmisión multiplica el par de entrada manual, lo que hace que la operación sea suave y sin esfuerzo, lo que es particularmente importante para tamaños más grandes donde el par de la palanca manual es demasiado alto para una operación cómoda.

• Montaje ISO 5211: la brida superior estandarizada permite una fácil actualización a accionamiento eléctrico o neumático si es necesario.

6. Revestimiento RAL 3013: protección duradera y alta visibilidad

• Acabado rojo tomate : RAL 3013 es un rojo cálido y terroso con un matiz apagado de tomate y ladrillo, un rojo claramente oscuro y saturado (LRV = 8,47) que proporciona una presencia visual vívida.

• Protección superior contra la corrosión : el recubrimiento de resina epoxi proporciona una excelente resistencia al impacto, la abrasión y el ataque químico.

• Alta visibilidad : el llamativo acabado rojo hace que la válvula sea fácilmente identificable en entornos industriales, lo que respalda los procedimientos de seguridad y mantenimiento.

7. Clasificación PN25: mayor capacidad de presión

• Manejo de presión superior : clasificada en PN25 (25 bar/363 psi), esta válvula maneja presiones de sistema significativamente más altas que las válvulas estándar PN10/PN16, ideal para sistemas de suministro de agua, procesamiento industrial y tuberías de edificios de gran altura con requisitos de presión elevada.

• Construcción duradera : el cuerpo EN-GJS-400-15 y el vástago SS431 garantizan un funcionamiento confiable en condiciones sostenidas de alta presión y sobretensiones transitorias.

• Aplicación versátil: la compatibilidad con PN25 amplía la idoneidad de la válvula para una gama más amplia de aplicaciones exigentes, incluidas redes de bombeo y redes de distribución presurizadas.

Aplicaciones típicas

Las válvulas de mariposa de orejeta con cuerpo EN-GJS-400-15, asiento WRAS EPDM, clasificación PN25 y operador de engranajes son confiables en una amplia gama de industrias:

• Suministro y distribución de agua: redes principales de agua potable, suministro de edificios de gran altura, estaciones de bombeo; la clasificación PN25 maneja presiones elevadas del sistema; La aprobación WRAS garantiza la seguridad del agua potable.

• Tratamiento de aguas residuales: líneas de alcantarillado, plantas de tratamiento, sistemas de efluentes.

• Sistemas HVAC: agua fría, agua caliente, sistemas de torres de enfriamiento.

• Procesamiento industrial: líneas de agua industriales generales, agua de refrigeración, fluidos de proceso.

• Protección contra incendios: líneas de agua contra incendios, sistemas de rociadores, sistemas de diluvio.

• Riego: sistemas de riego agrícolas y paisajísticos.

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Asientos EPDM con certificación WRAS. Nuestros asientos de EPDM cuentan con la aprobación WRAS, lo que garantiza el pleno cumplimiento de las normas sobre agua potable, un requisito fundamental para proyectos de suministro de agua en el Reino Unido y otros mercados regulados por WRAS.

• Capacidad de presión PN25. Con clasificación PN25, nuestras válvulas de mariposa de orejeta manejan presiones de sistema más altas que las válvulas estándar, lo que las hace adecuadas para edificios de gran altura, procesamiento industrial y redes de distribución presurizadas.

• Especialistas en válvulas de lengüeta. Tenemos amplia experiencia en la fabricación de válvulas de mariposa de lengüeta para proyectos de agua, industriales y municipales en todo el mundo.

• Amplia gama de tamaños. Desde DN50 hasta DN1200, cubrimos todo el espectro de requisitos de tuberías industriales.

• Personalización completa. Materiales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores, todo según sus especificaciones.

• Más de 19 años de experiencia exportadora. Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de lengüeta hoy:

Ya sea que necesite esta configuración PN25 con asiento WRAS EPDM y revestimiento RAL 3013, un tamaño diferente dentro de nuestra gama DN50–DN1200 o un diseño totalmente personalizado, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Color de revestimiento (cualquier RAL)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

Se aceptan visitas a la fábrica: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
