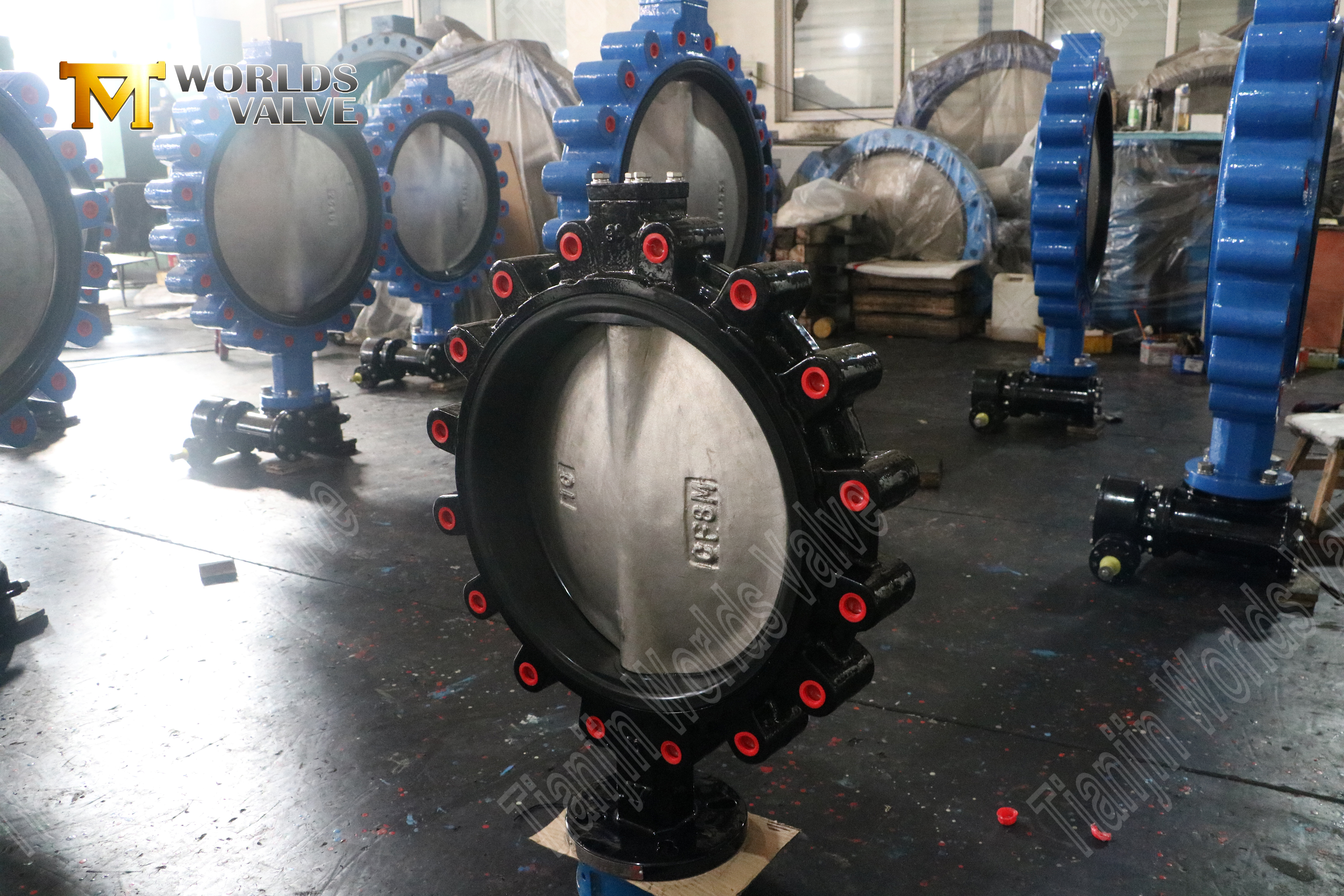

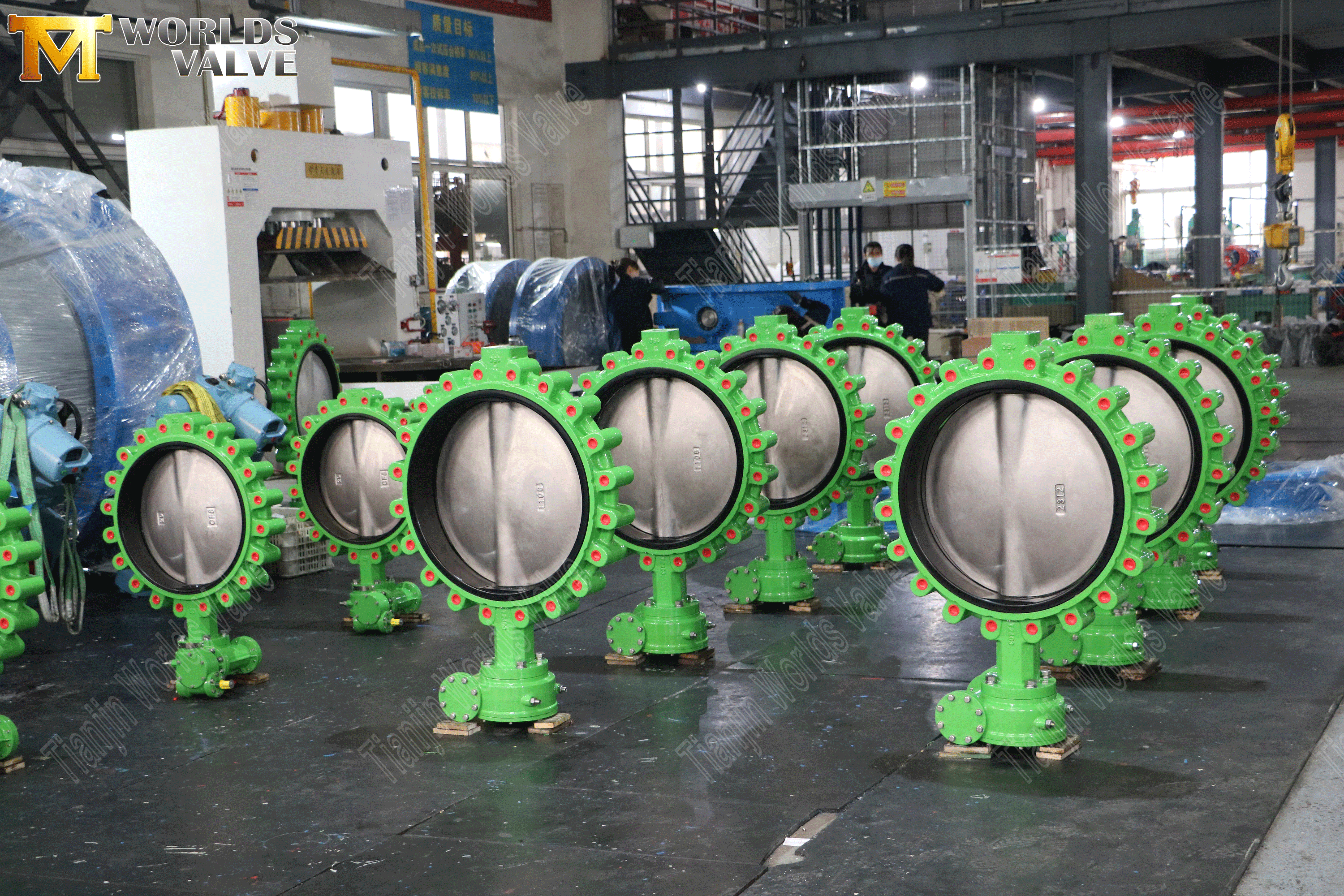

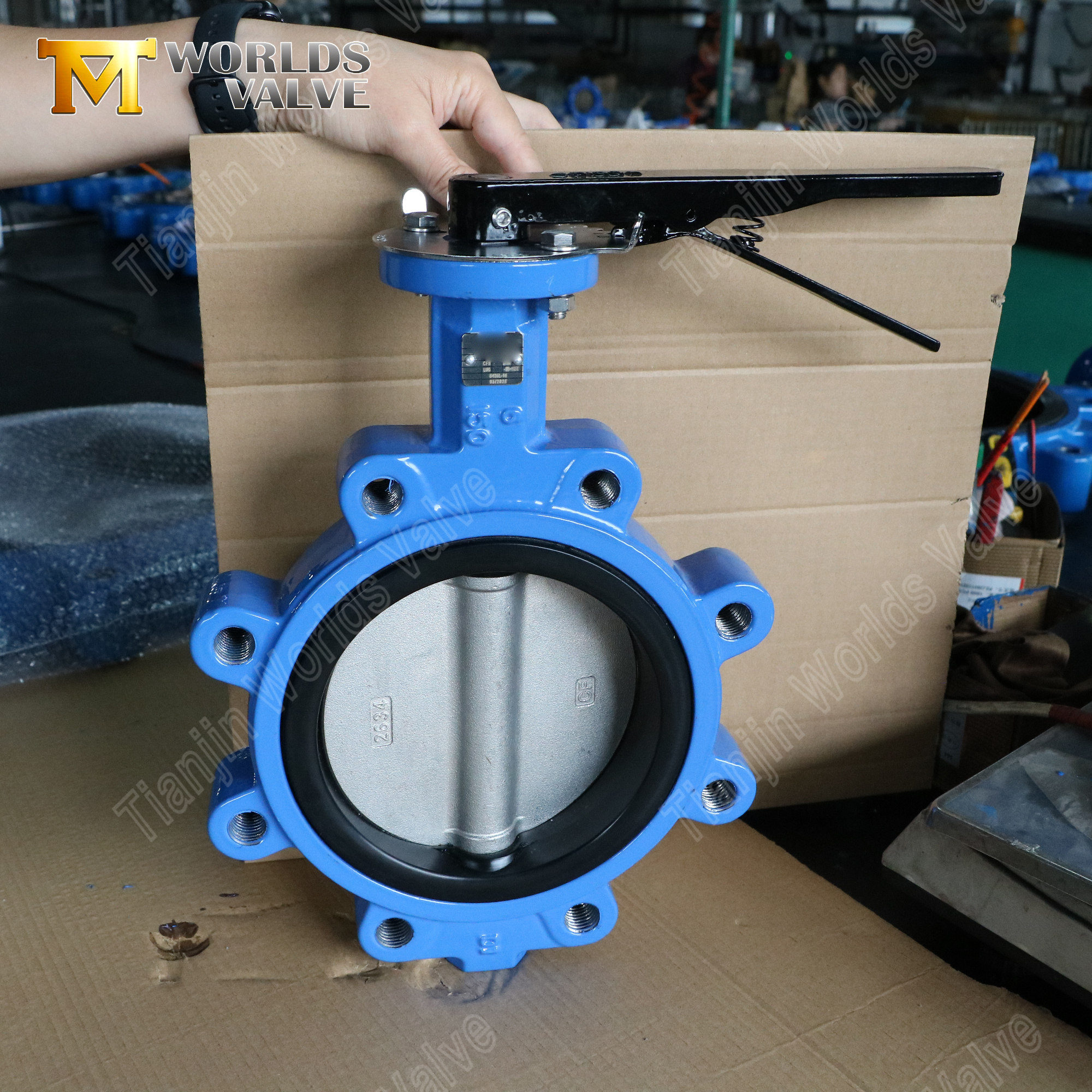

Válvula de mariposa de orejeta: disco CF8M, asiento de EPDM, clase 150, fabricante OEM

Introducir:

Válvula de mariposa con orejeta | Cuerpo de hierro dúctil | Disco CF8M | Asiento de EPDM | Clase 150

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

CBF02-TL01 - Información detallada del producto

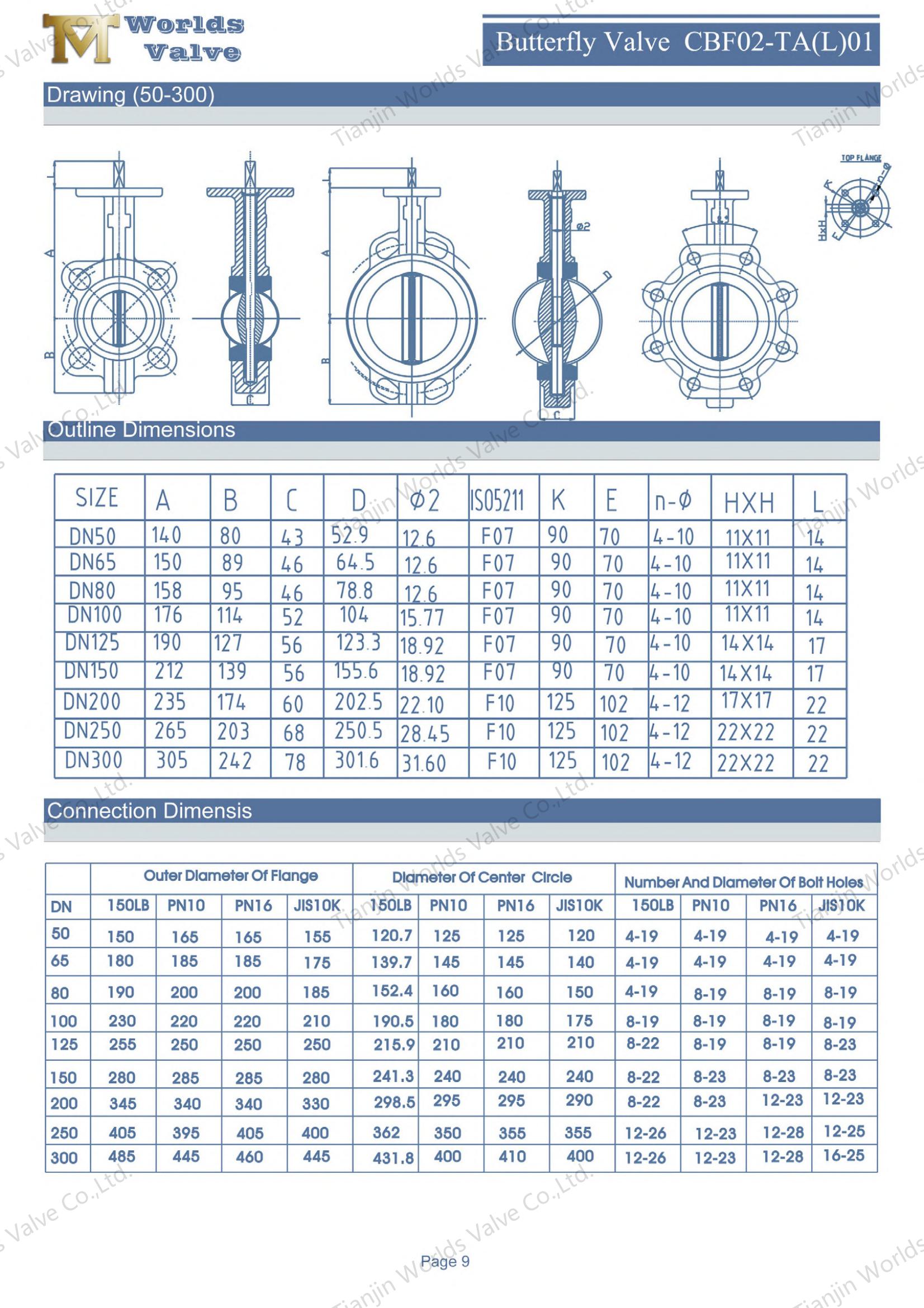

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño de tipo terminal: servicio sin salida y aislamiento de mantenimiento

• Montaje de tubería independiente: las orejetas roscadas en ambos lados del cuerpo de la válvula permiten atornillar cada lado de forma independiente a las bridas de la tubería. Esto permite un servicio sin salida: la válvula se puede instalar al final de una tubería o usarse para aislar una sección para mantenimiento.

• Mantenimiento simplificado : la válvula se puede quitar de un lado sin despresurizar ni cerrar toda la tubería. En plantas químicas e instalaciones de procesamiento donde el tiempo de inactividad se mide en miles de dólares por hora, esto cambia las reglas del juego.

• Rigidez superior : el diseño de orejeta proporciona una mayor resistencia estructural que los tipos de oblea, soportando la tensión, la vibración y la expansión térmica de la tubería.

2. Diseño de asiento de goma con respaldo duro: construido para mayor durabilidad, no para reemplazo

A diferencia de las válvulas de asiento blando que dependen de asientos reemplazables de caucho o PTFE, el diseño del asiento duro está permanentemente integrado en el cuerpo de la válvula:

• Resistencia superior al desgaste : la interfaz de sellado de metal a metal resiste medios abrasivos, fluidos cargados de partículas y flujos de alta velocidad que erosionarían rápidamente un asiento blando.

• Mayor capacidad de temperatura : los asientos duros mantienen la integridad del sellado a temperaturas que harían que los asientos de EPDM, NBR o PTFE se degraden o pierdan elasticidad. Esto los hace adecuados para vapor, aceite caliente y fluidos de proceso a alta temperatura.

• No es necesario reemplazar el asiento : si bien el asiento no se puede reemplazar en el campo, tampoco es necesario. Los asientos duros están diseñados para durar toda la vida útil de la válvula, lo que reduce la frecuencia de mantenimiento y elimina los costos de inventario de asientos de repuesto.

• Sellado consistente a lo largo del tiempo : la geometría de sellado de metal a metal mantiene su integridad a través de miles de ciclos, con una compresión o relajación mínima.

3. Material del cuerpo: hierro dúctil (GGG40/500-7)

• Alta resistencia : ofrece una resistencia a la tracción de ≥400 MPa y un límite elástico de ≥250 MPa, proporcionando un rendimiento confiable bajo picos de presión.

• Resistencia al impacto : la estructura de grafito nodular proporciona una dureza excepcional, soportando golpes mecánicos y vibraciones.

• Protección contra la corrosión: combinado con un recubrimiento epóxico estándar (mínimo de 250 μm), el cuerpo resiste la corrosión en agua, aguas residuales y servicios industriales en general.

4. Material del disco: acero inoxidable CF8M (AISI 316)

• Resistencia superior a la corrosión: CF8M ofrece una excelente resistencia a la corrosión por picaduras y grietas, particularmente en ambientes con cloruro, agua de mar y medios agresivos.

• Amplia compatibilidad química : adecuado para agua, aguas residuales, productos químicos suaves, ácidos y álcalis.

• Larga vida útil : las propiedades resistentes a la corrosión del CF8M garantizan una vida útil prolongada incluso en entornos agresivos.

5. Material del vástago: acero inoxidable SS420

• Alta resistencia : resistencia a la tracción significativamente mayor que el acero inoxidable 304/316, lo que garantiza una transmisión de torsión confiable.

• Resistente al desgaste : la superficie endurecida resiste el desgaste y la fricción durante el ciclo repetido.

• Diseño a prueba de explosiones: el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión.

6. Brida superior ISO 5211: lista para automatización

Todas nuestras válvulas de mariposa de orejeta cuentan con una brida superior estándar ISO 5211, lo que proporciona intercambiabilidad universal para varios métodos de actuación:

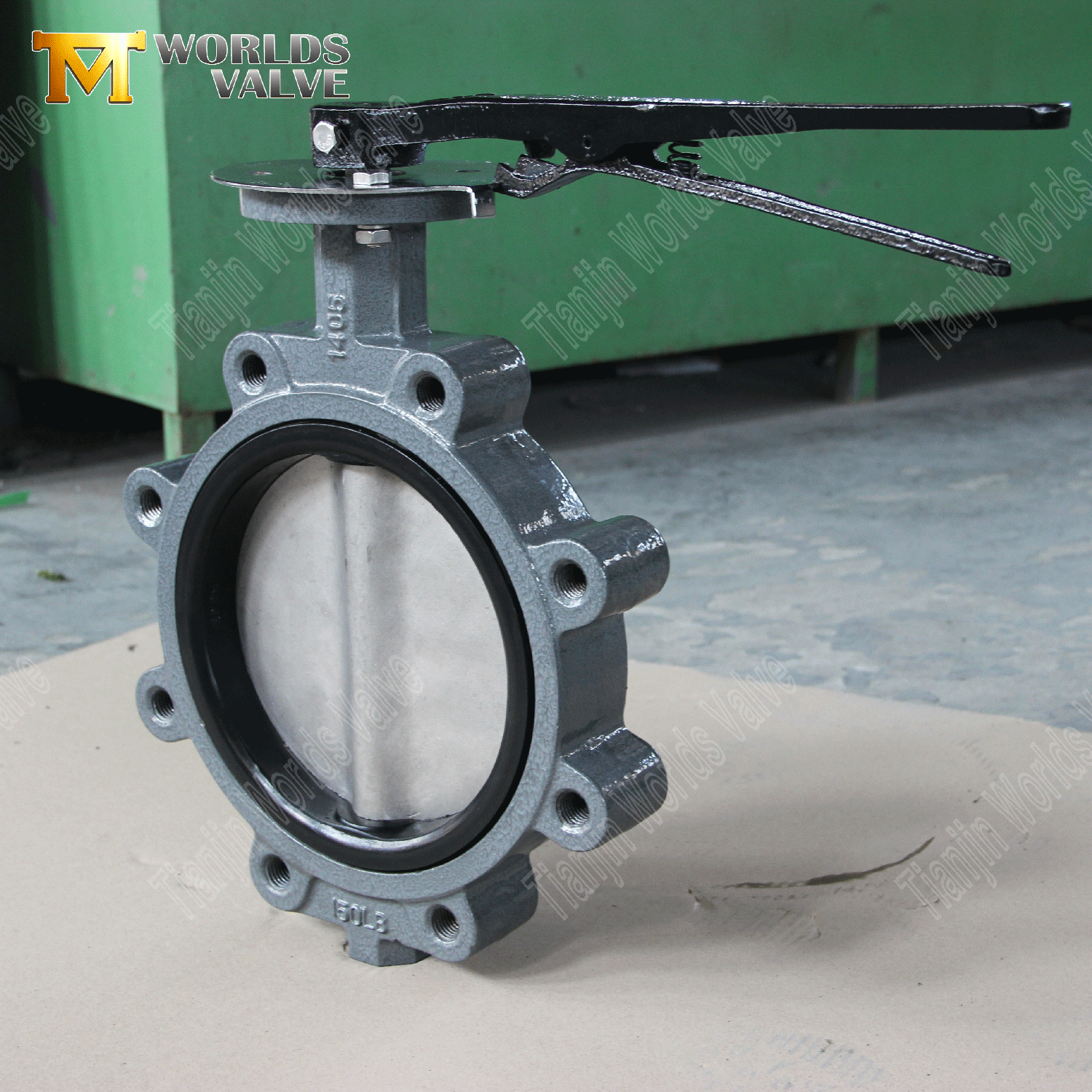

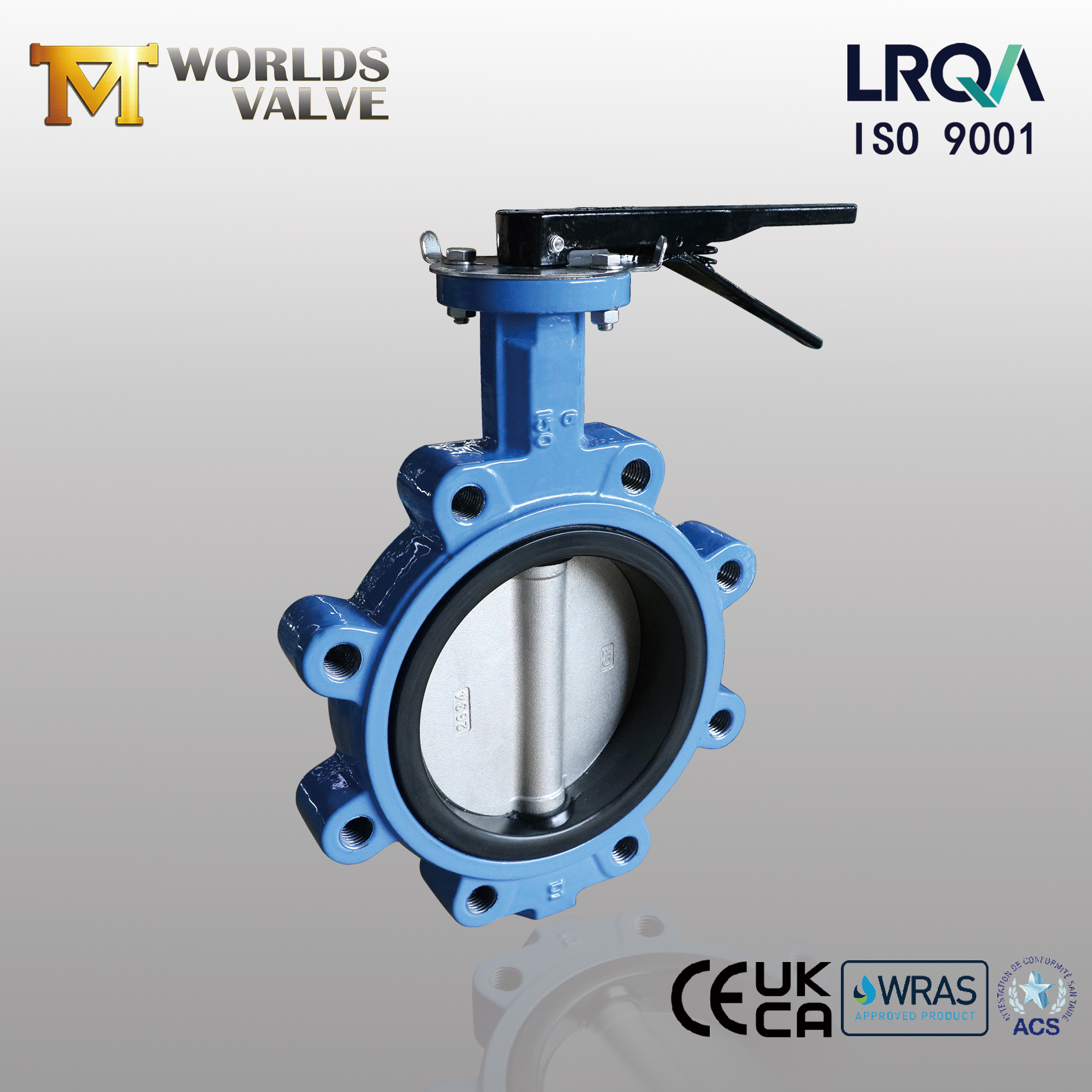

• Palanca manual: control rápido de encendido y apagado manual con placa de bloqueo (tamaños más pequeños)

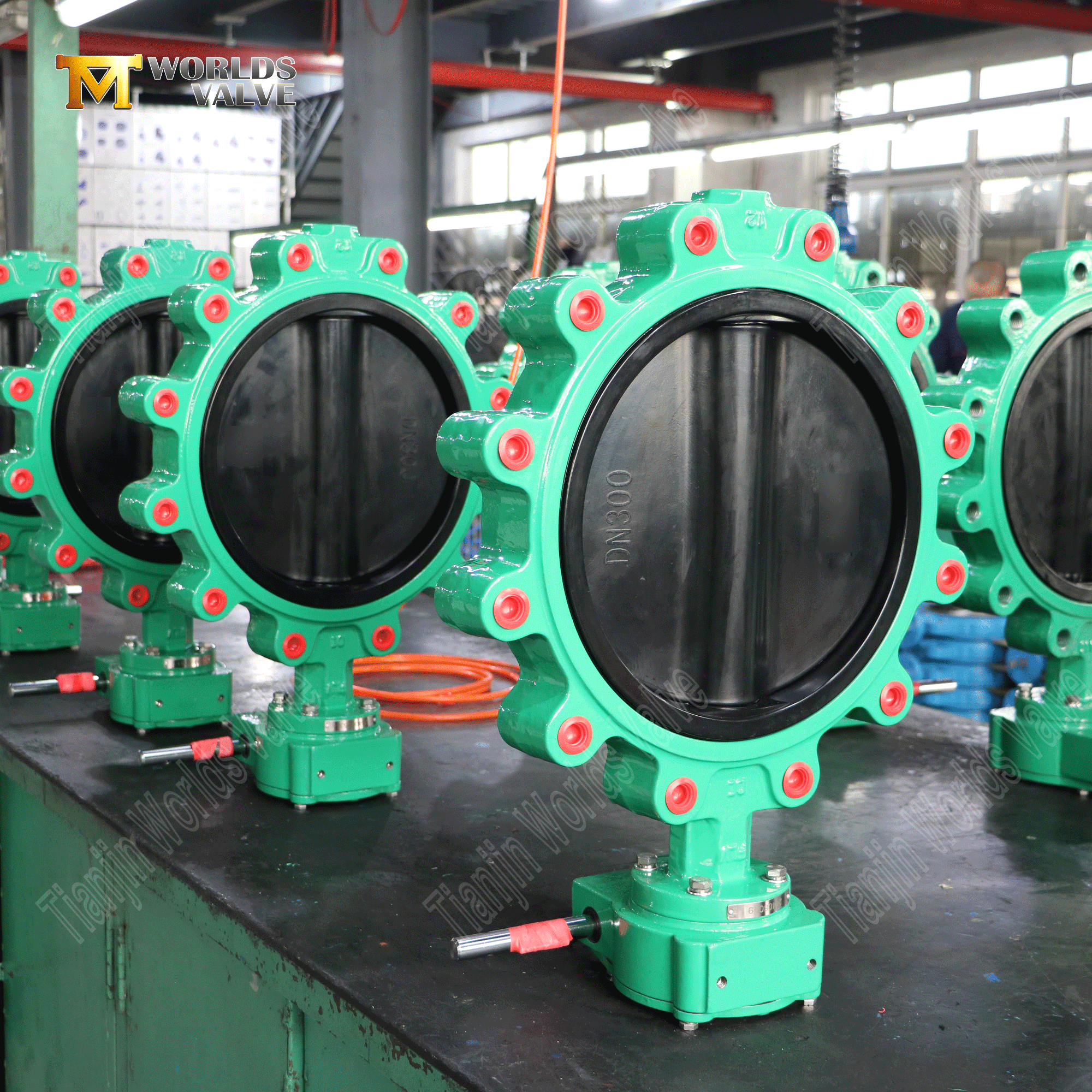

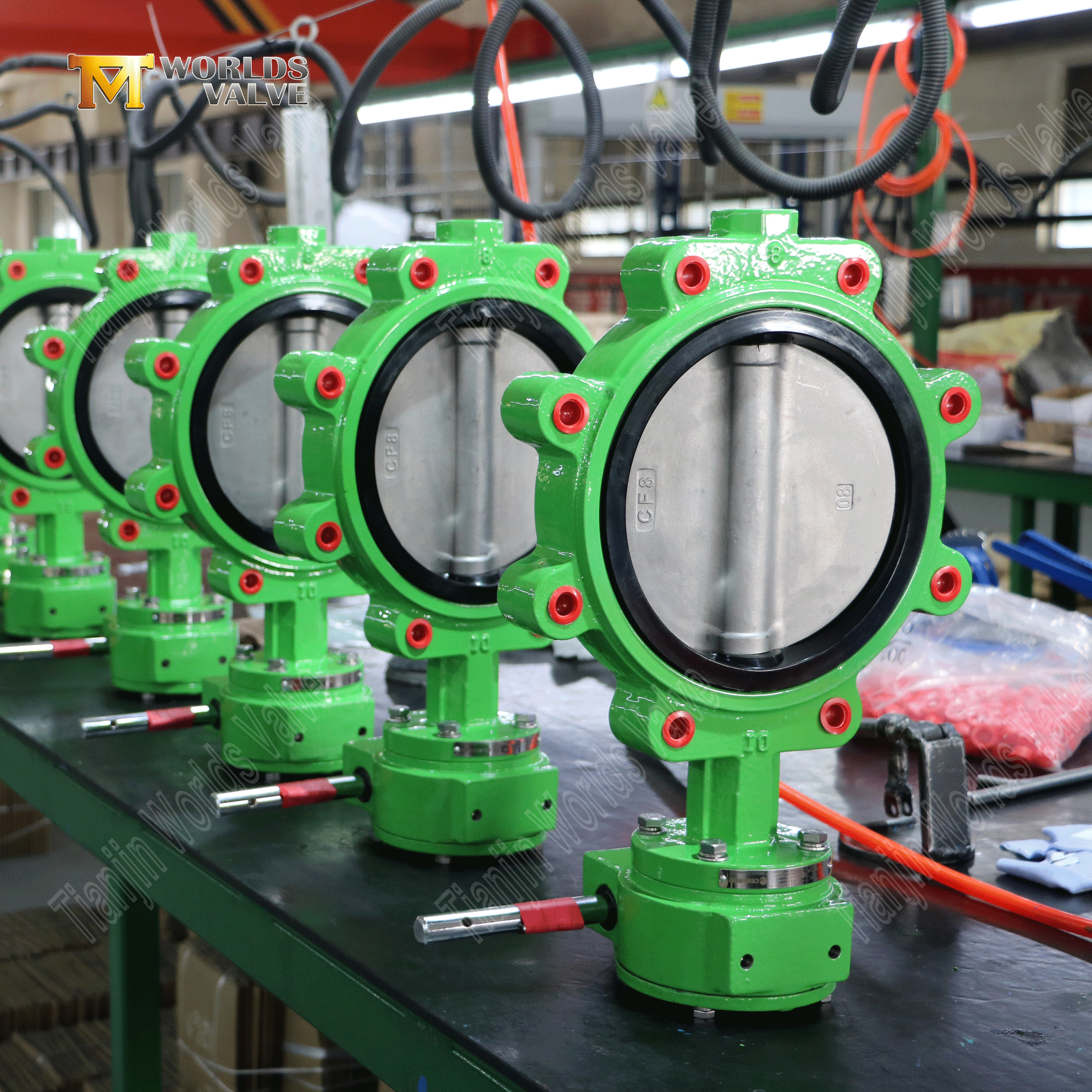

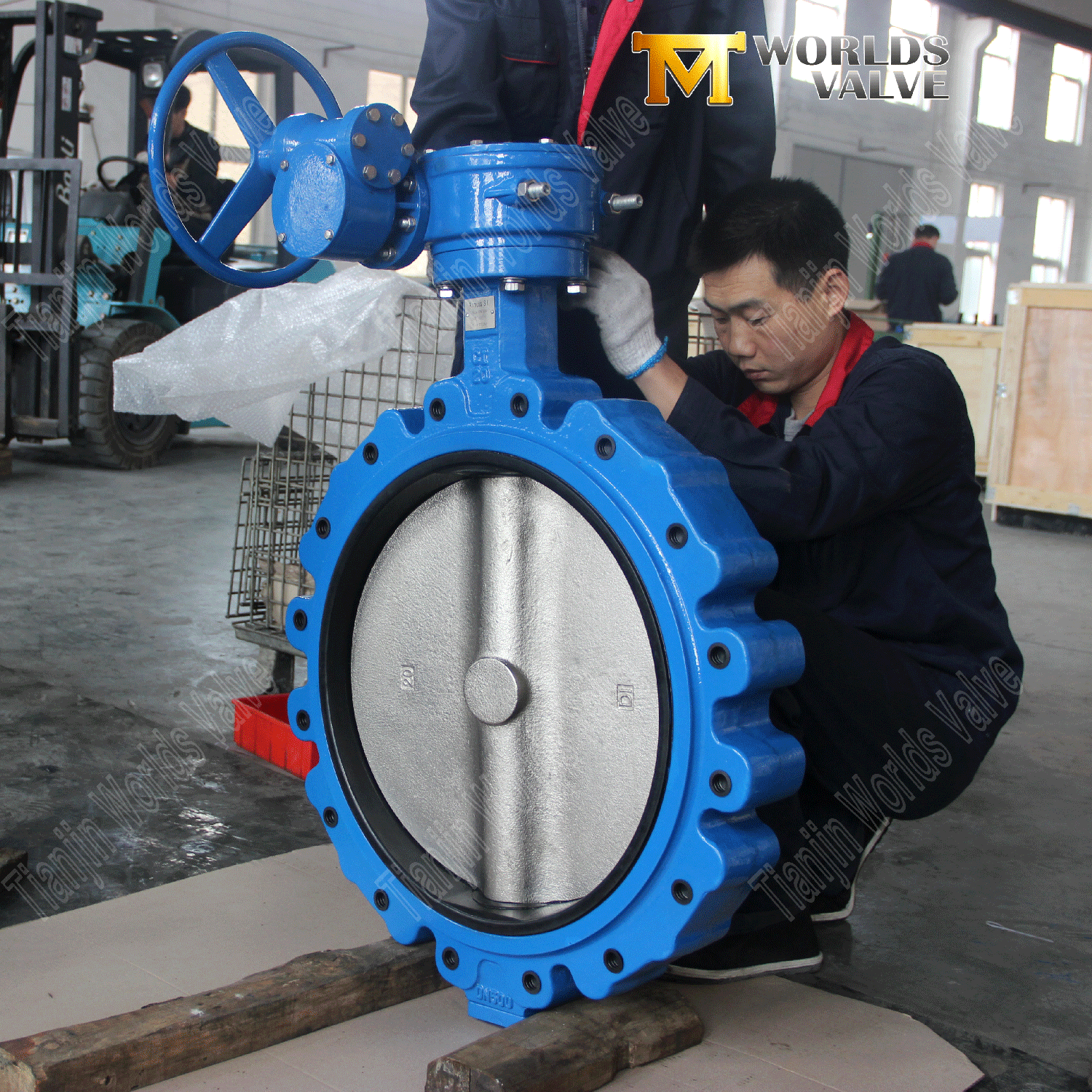

• Operador de engranajes : autobloqueante con indicador de apertura y cierre (tamaños más grandes)

• Actuadores eléctricos: tipos de encendido/apagado o modulantes con retroalimentación de 4-20 mA

• Actuadores neumáticos: diseños de doble acción o de retorno por resorte (a prueba de fallos)

• Actuadores hidráulicos: ambientes de alto torque, submarinos o explosivos

Aplicaciones típicas

• Procesamiento químico: fluidos corrosivos, ácidos, álcalis, solventes.

• Petróleo y Gas –Refinación, procesamiento petroquímico, sistemas de tuberías.

• Generación de energía : agua de refrigeración, líneas de vapor, sistemas de condensadores.

• Pulpa y Papel – Productos químicos blanqueadores, licores corrosivos.

• Minería y Metalurgia –Lodos abrasivos, soluciones de lixiviación.

• Tratamiento de Agua –Dosificación de químicos, cloro, sistemas de ozono.

• Sistemas HVAC : agua fría, agua caliente, sistemas de torres de enfriamiento.

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puede confiar : nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Experiencia que ofrece resultados : más de 19 años en el negocio de las válvulas. Miles de válvulas de mariposa de orejeta enviadas a más de 50 países. Sabemos qué funciona, qué no y cómo realizar su pedido correctamente la primera vez.

• Flexibilidad que se adapta a su proyecto : cualquier tamaño. Cualquier presión. Cualquier estándar de brida (ANSI, DIN, JIS, BS). Cualquier actuador. Cualquier recubrimiento. Construimos según sus especificaciones, no según nuestro catálogo.

• Servicio en el que puede confiar : gestor de proyectos dedicado desde el pedido hasta la entrega. Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de lengüeta hoy:

Ya sea que necesite esta configuración Clase 150, un tamaño diferente, accionamiento automatizado o un paquete de válvulas completo para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

También damos la bienvenida a visitas a fábricas; venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
