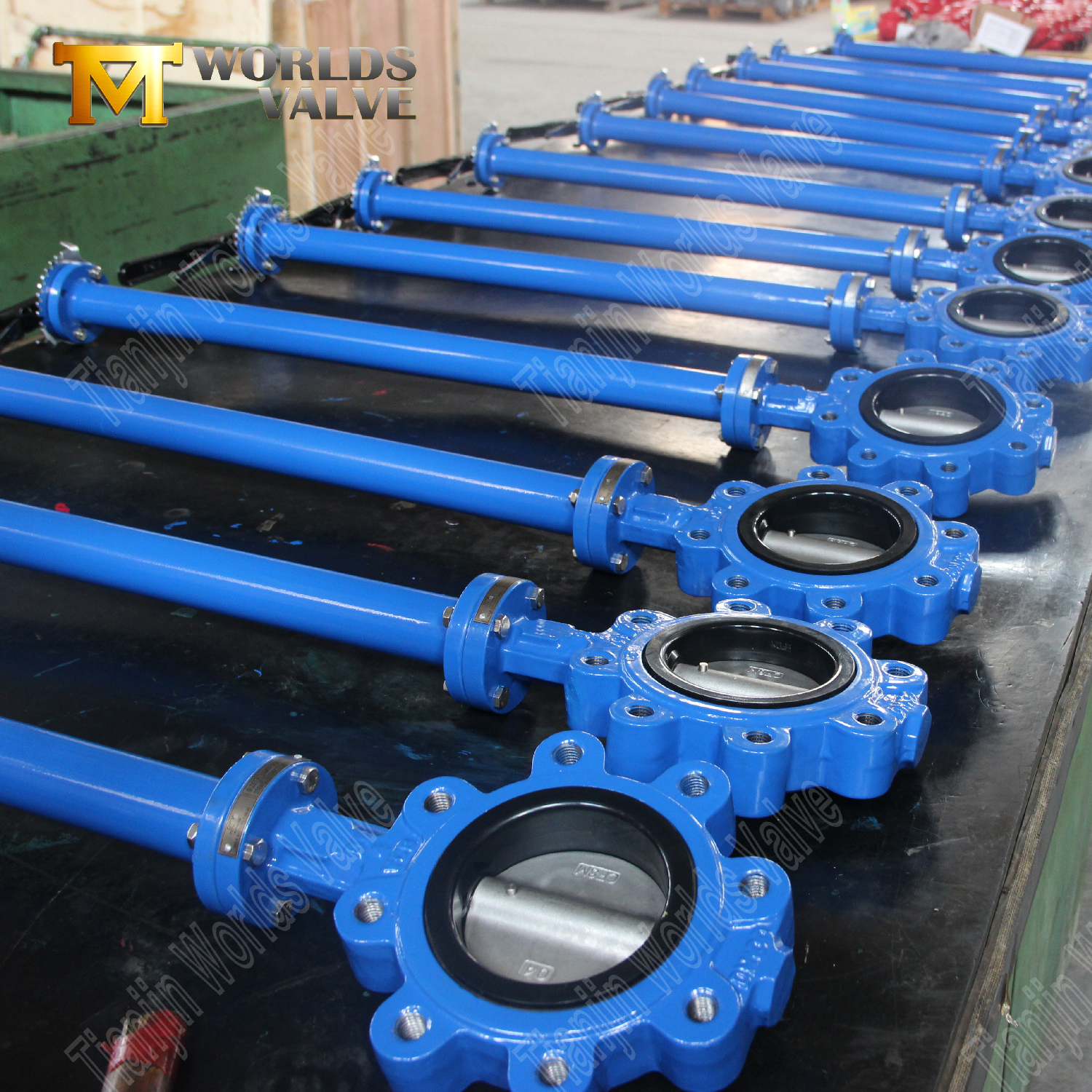

Válvula de mariposa de tallo de tallo extendido y con toque de mariposa con actuación de palanca de manos | Solución de aislamiento de montaje directo
Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001
CBF01-TL01-Manual de operación y mantenimiento descargar
1. Cuerpo de orejeta roscada con agujeros golpeados
El montaje directo de perno a cuerpo elimina las tuercas, reduciendo el tiempo de instalación en un 40% frente a válvulas de enlace estándar.
Los orificios de clase 150 evitan la eliminación de hilos durante el ciclo térmico.

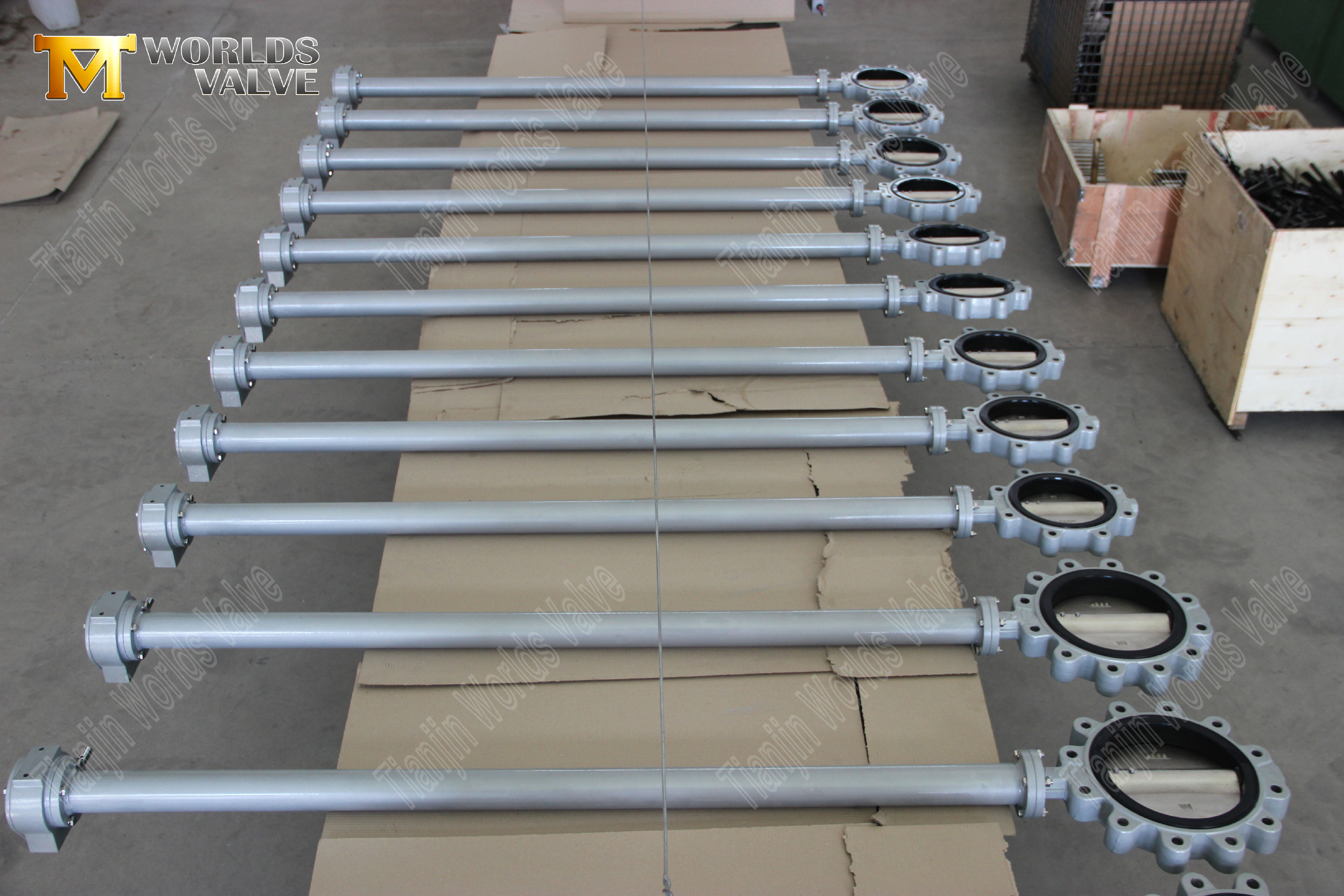

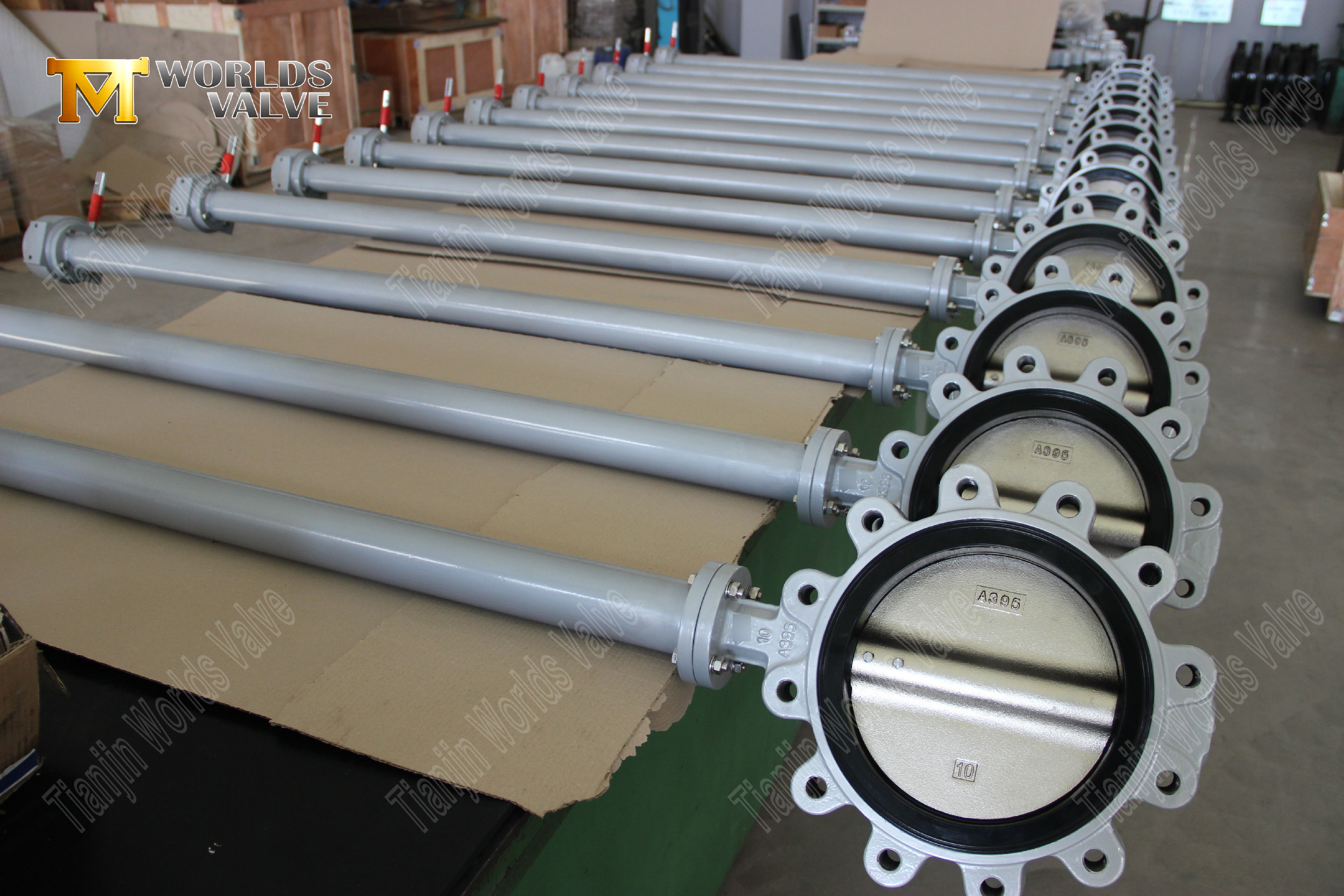

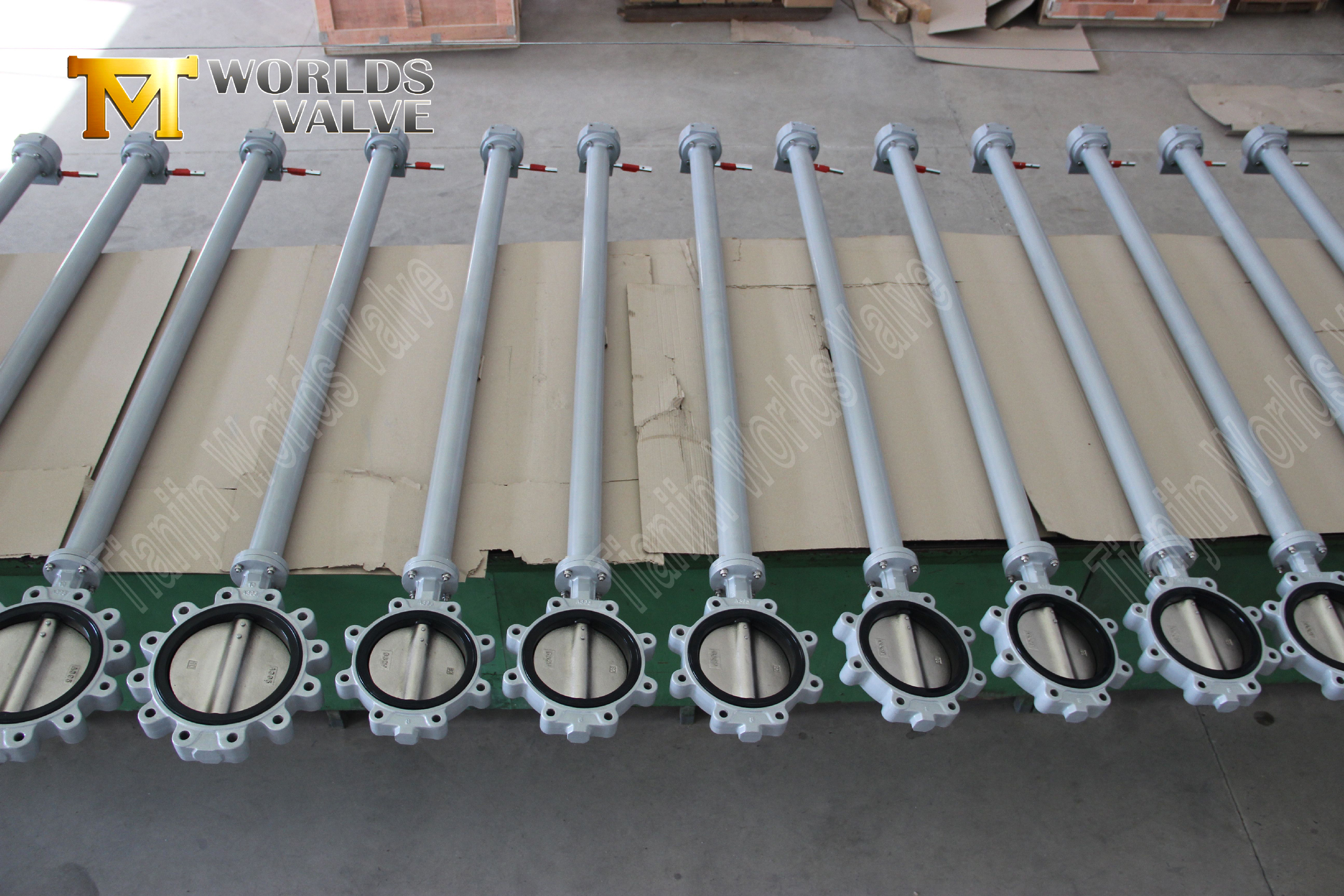

2. STEM extendido para la accesibilidad
Las extensiones del vástago colocan la palanca de la mano por encima del aislamiento/obstáculos, que cumplen con los estándares de altura ISO 5211.
El buje de tallo sellado evita la entrada de arena en ambientes polvorientos/marinos.
3. Actuación de palanca de manos de bajo torque
Palanca de acero inoxidable forjado (304 ss) con una ventaja mecánica 4: 1 reduce la fuerza de operación a ≤50 nm a las presiones PN16.
4. Sellado EPDM/PTFE de gota de cero
El asiento EPDM de doble desplazamiento logra EN 12266-1 el cierre de Clase A (probado en 1.1x PN16).
Asiento PTFE opcional para resistencia química (-20 ° C a 200 ° C).
5. Sistema de defensa de la corrosión
Cuerpo: hierro dúctil con 250 µm de recubrimiento epoxi.
Disc: Puede elegir acero inoxidable 316L con una superficie que haya sufrido electropolishing, que tiene una fuerte resistencia a la corrosión.

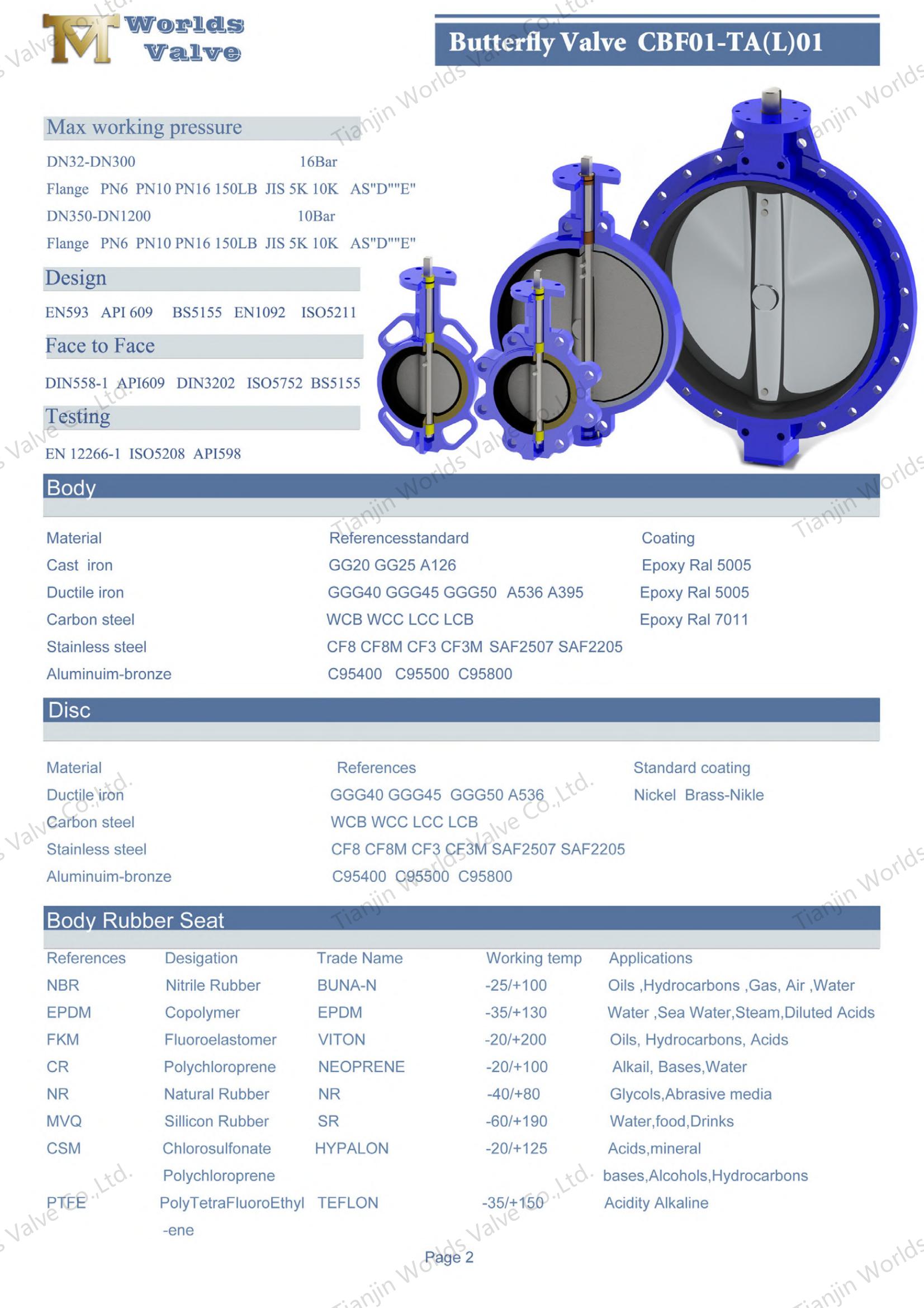

Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | -45 ℃ ~+150 ℃ | |
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de gusano Eléctrico Neumático | |

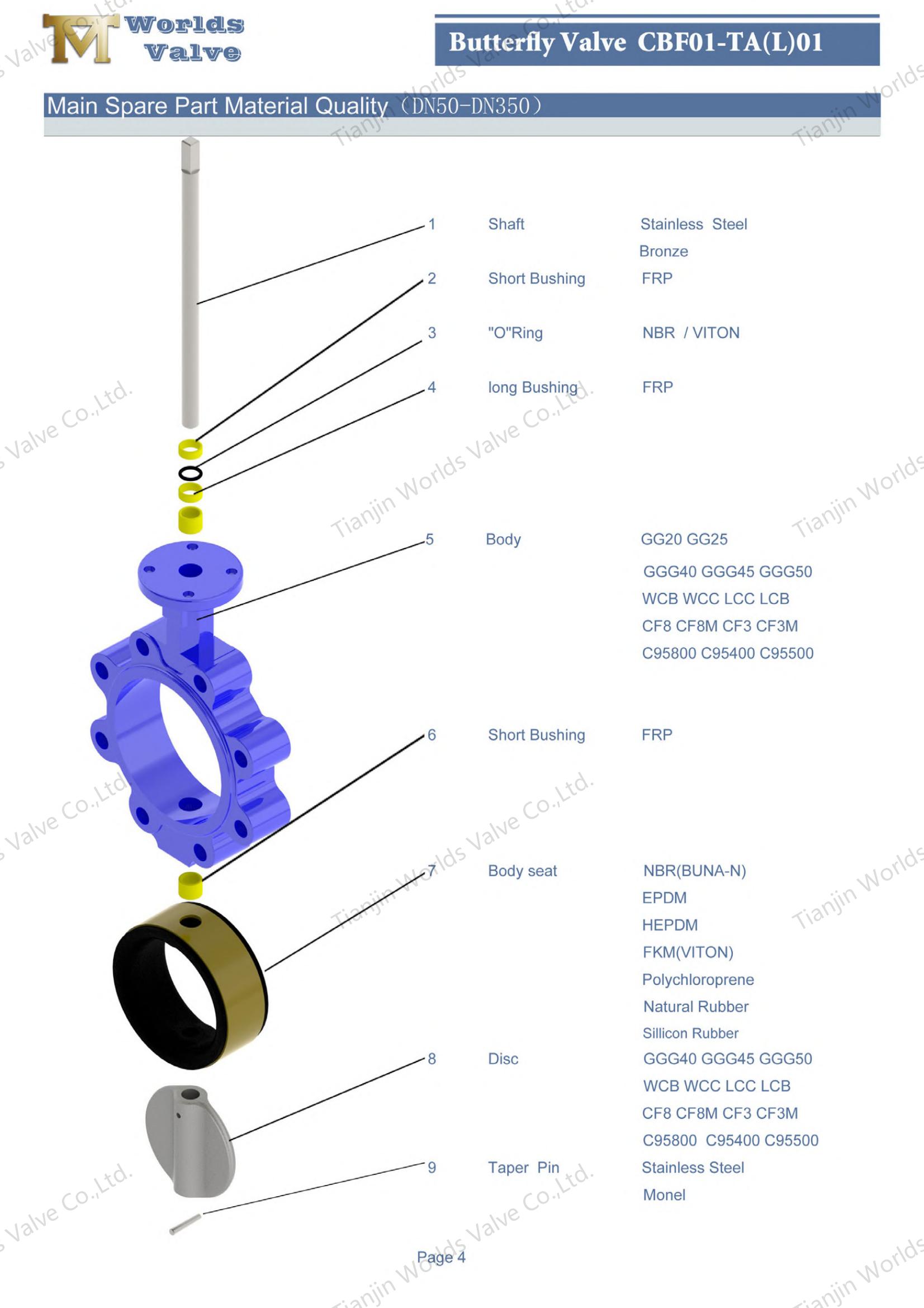

Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopreno Caucho natural hipalon |
Estas válvulas extendidas de mariposa con tallo y manchas de mariposa están diseñadas para controlar la precisión en entornos exigentes:
Sistemas HVAC: Aislar las líneas de agua frías con posicionamiento de palanca visible por encima de las capas de aislamiento.
Marina/construcción naval: El recubrimiento epoxi resistente al agua salada soporta la corrosión en alta mar (opciones certificadas por DNV-GL).
Comida y bebida: Los asientos PTFE que cumplen con la FDA permiten la limpieza rápida de CIP/SIP sin desmontaje.
Tratamiento de agua: Asientos EPDM certificados por NSF/ANSI 61 para cierre de agua potable segura.
Tuberías industriales: El diseño de la orega roscada simplifica el mantenimiento en salas de bombas estrechas o bastidores elevados.
