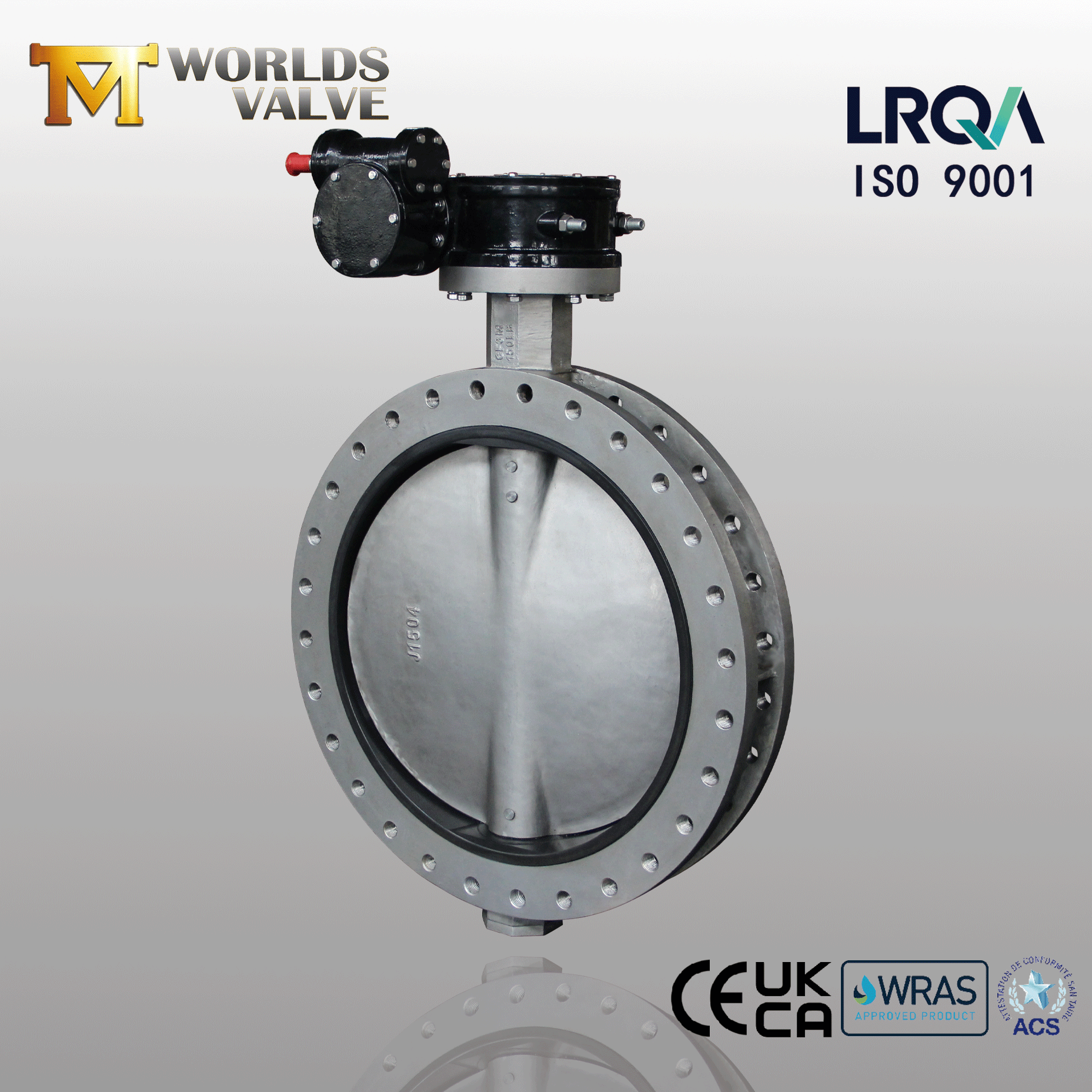

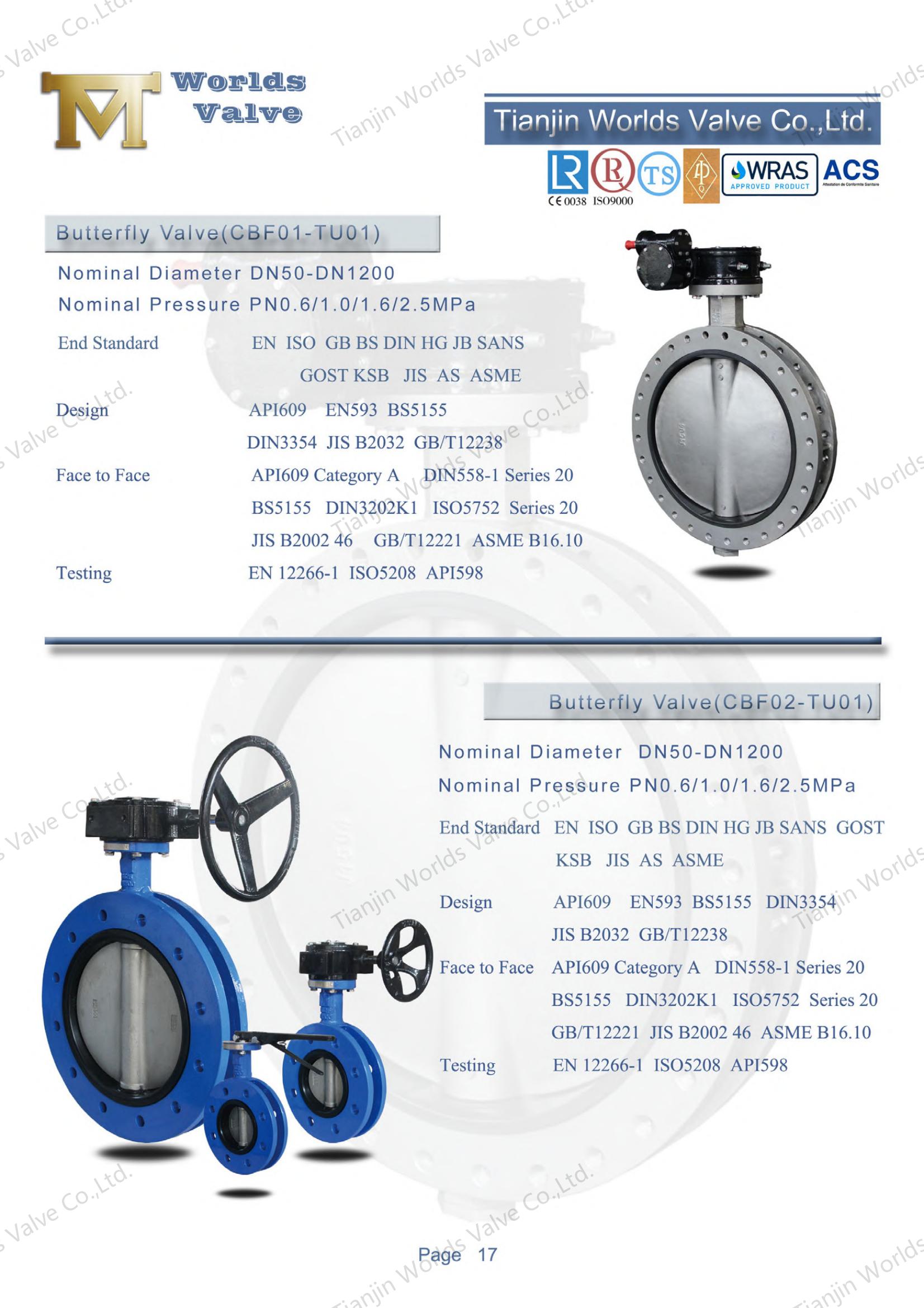

CBF01-tu01
OEM|ODM
| Cantidad: | |
|---|---|
1. Diseño de disco en forma de U
-El perfil U aerodinámico minimiza la caída de presión en un 30% en comparación con las válvulas de mariposa tradicionales, optimizando la eficiencia del flujo en los sistemas de alta velocidad.
- El contacto de sellado mejorado con asientos EPDM/FKM garantiza el cierre de burbujas.
2. Operador de engranajes de servicio pesado
-El mecanismo de engranaje de gusano de ingeniería de precisión reduce el par de operación en un 40%, lo que permite un ajuste suave incluso bajo las presiones de 16 bares (PN16).
3. Construcción resistente a la corrosión
- Cuerpo: hierro dúctil con recubrimiento epoxi para protección contra la corrosión en el agua de mar o la exposición química.
-Disco: disco en forma de U inoxidable 316L con rodamientos recubiertos con PTFE para rotación sin fricción.
4. Cumplimiento de múltiples estándares
- Se encuentra con API 609 (principios de diseño de compensación triple), ISO 5752 (dimensiones de brida) y WRAS (aprobación de agua potable).
1. Experiencia en servicios OEM/ODM
Como un de confianza Fabricante ISO 9001 certificado, nos especializamos en diseños OEM/ODM personalizados, asegurando que las válvulas cumplan con sus especificaciones exactas mientras se adhieren a certificaciones globales.
2. Ahorros de mantenimiento
- Los revestimientos de goma reemplazables extienden los intervalos de servicio por 3x frente a diseños tradicionales.
3. Cumplimiento global
- Precertificado para los mercados de la UE, el Reino Unido y Asia.
4. Personalización
- Indicadores de posición de caja de cambios opcional, dispositivos de bloqueo o tallos extendidos.
Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | -20 ℃ ~+120 ℃ | |
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de gusano Eléctrico Neumático | |
Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe teflon hepdm Neopreno Caucho natural hipalon |
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 Cl. 125 lb y b16.5 cl. 150 lb Como 2129 Tabla D&E BS 10 Tabla D&E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 y PN16 ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16 KS B 1511 / JIS B 2210 5K y 10K MSS SP44 Cl. 150 lb Awwa c207 SABS 1123 Tabla 1000/3 y Tabla 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida | ISO 5211 (según las necesidades del cliente) |
Fuente CE e ISO 9001 Válvulas de mariposa de sección U certificadas de acero inoxidable de un fabricante líder en China - Tianjin Worlds Valve Co., Ltd .. Precios competitivos, entrega rápida—solicitar una cotización ¡hoy!
