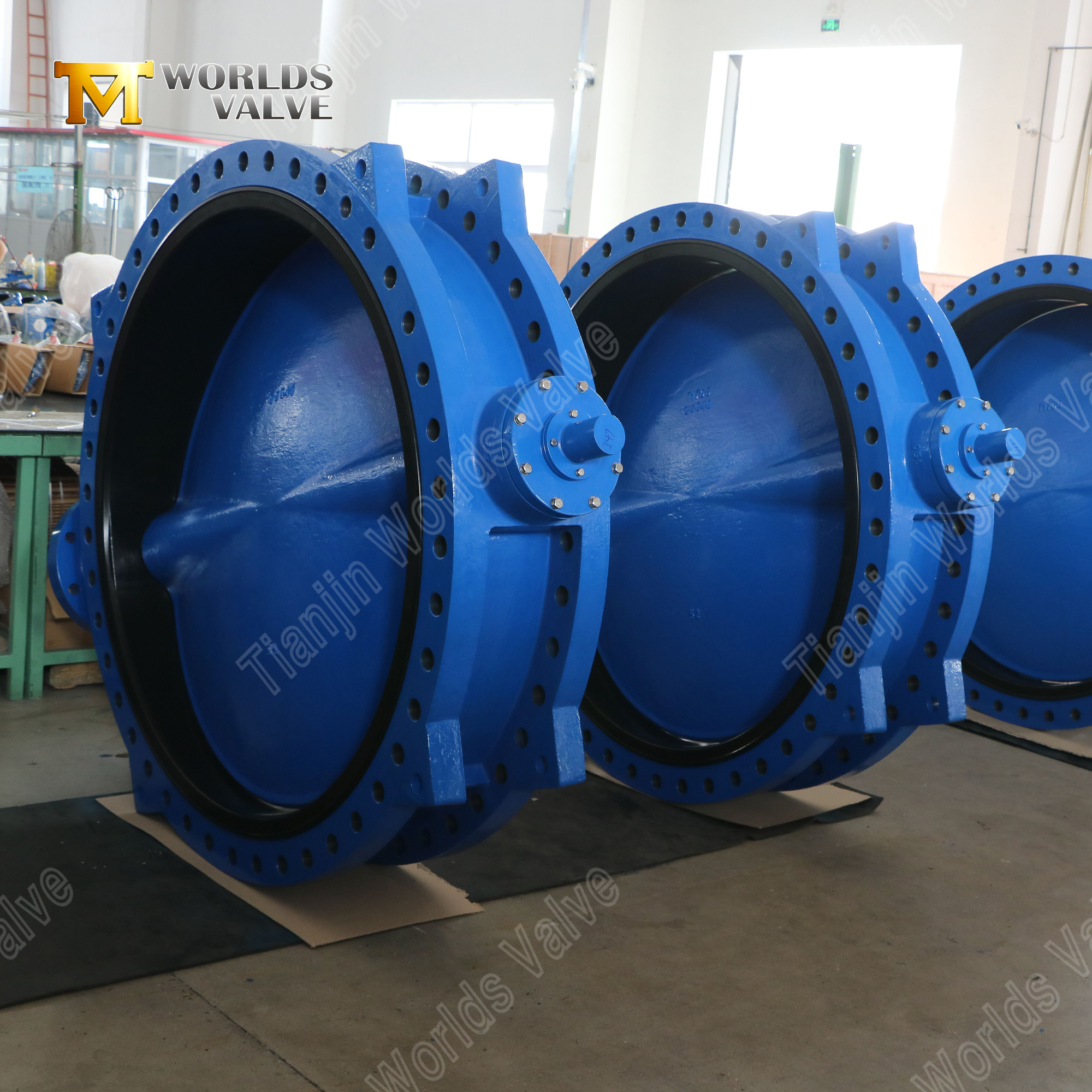

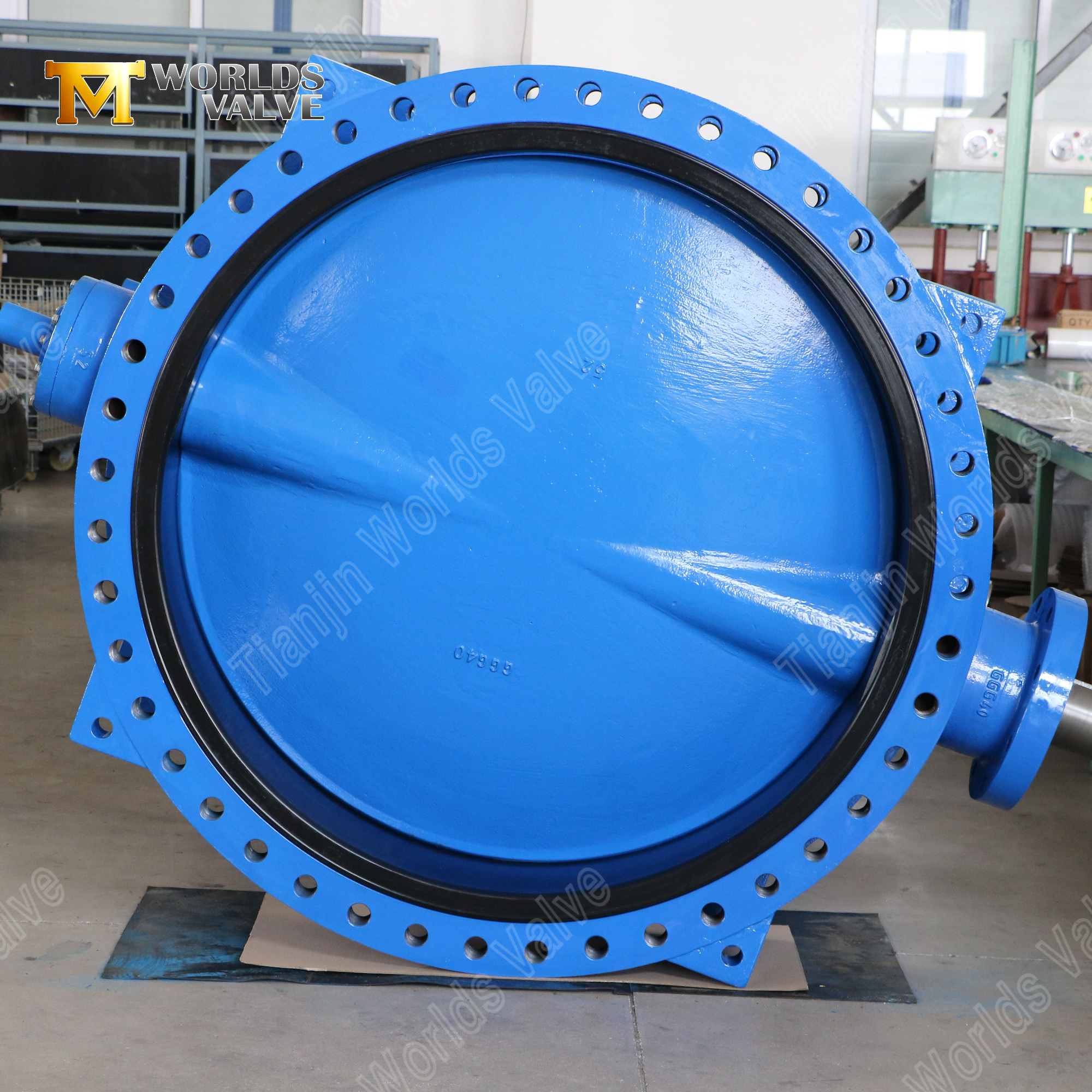

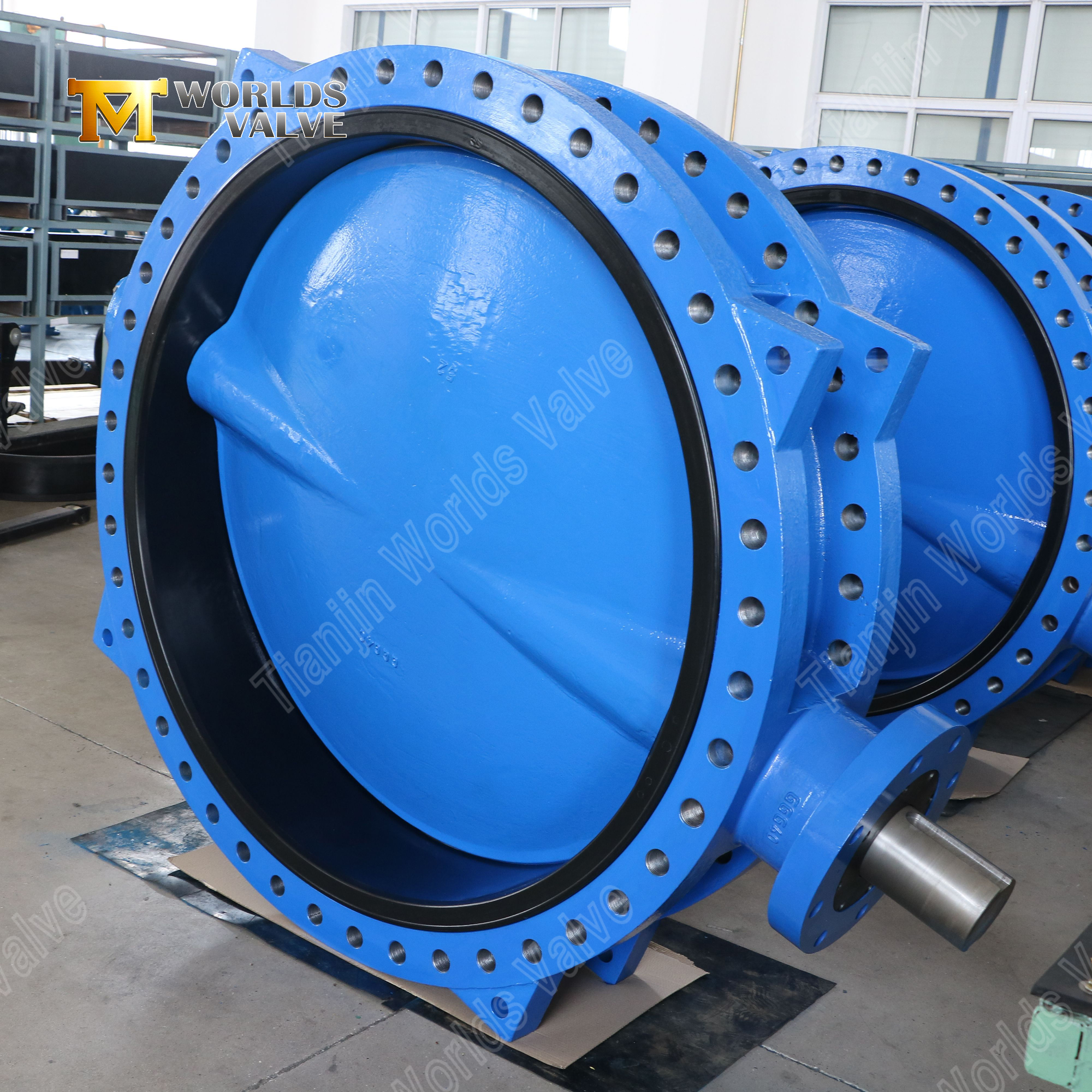

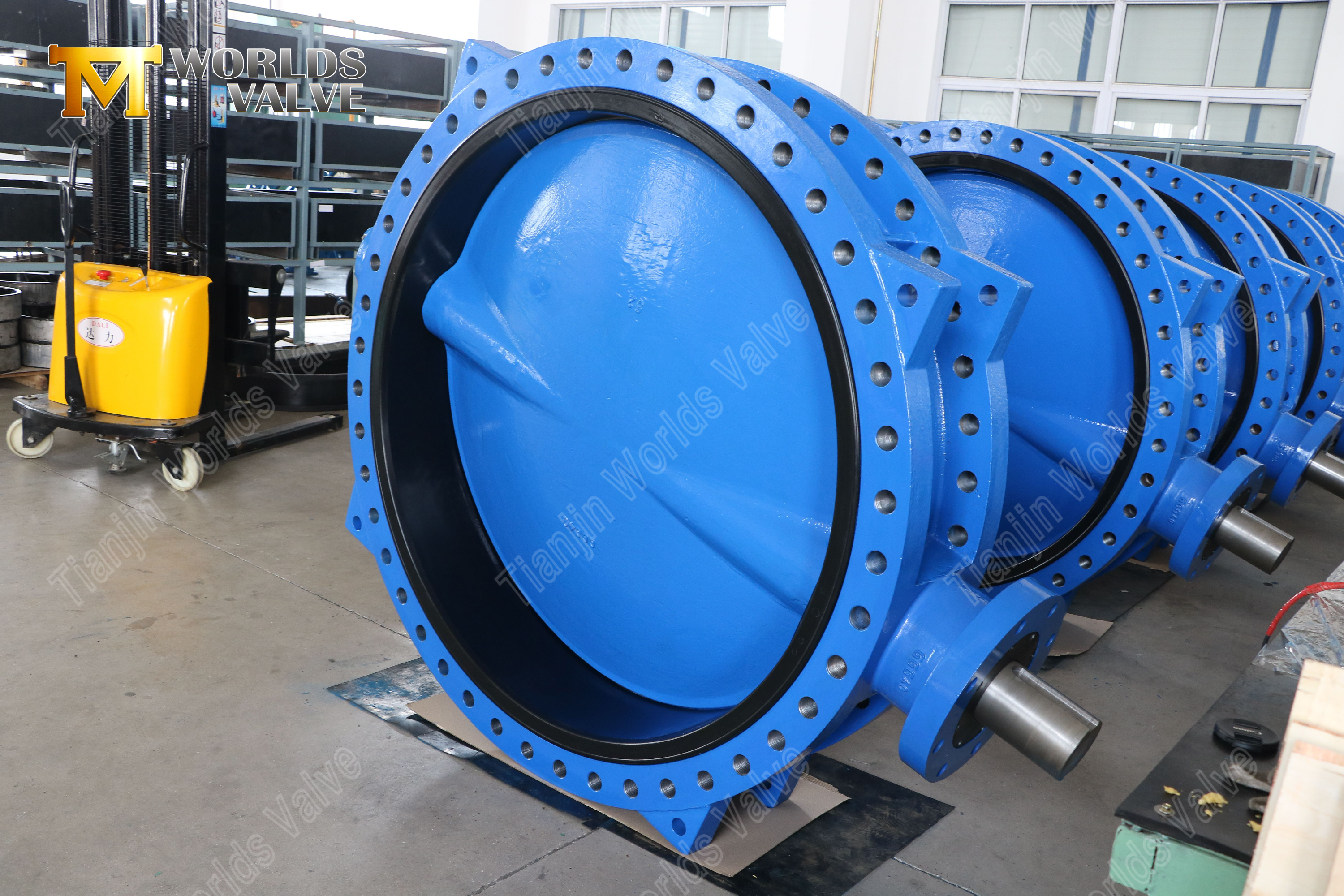

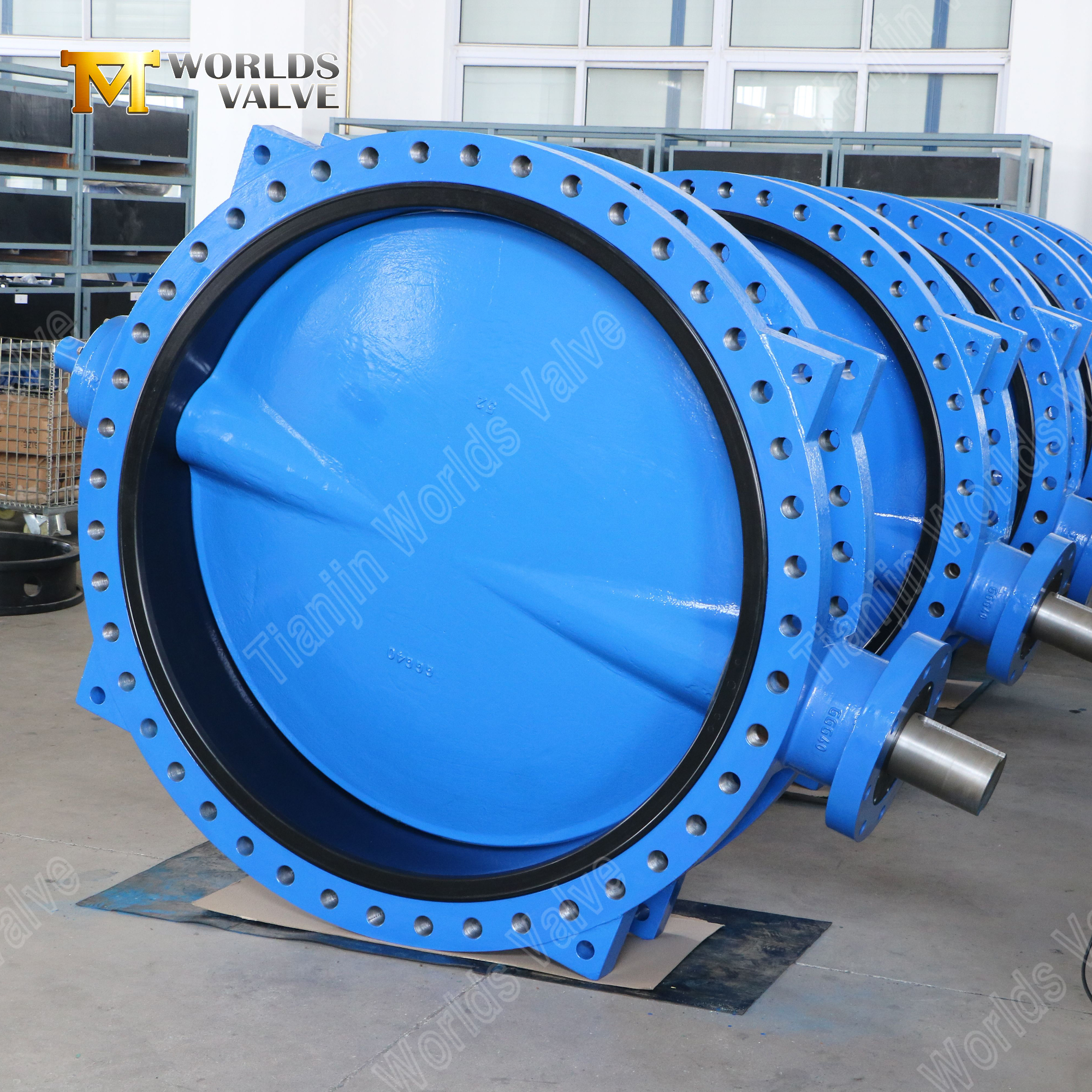

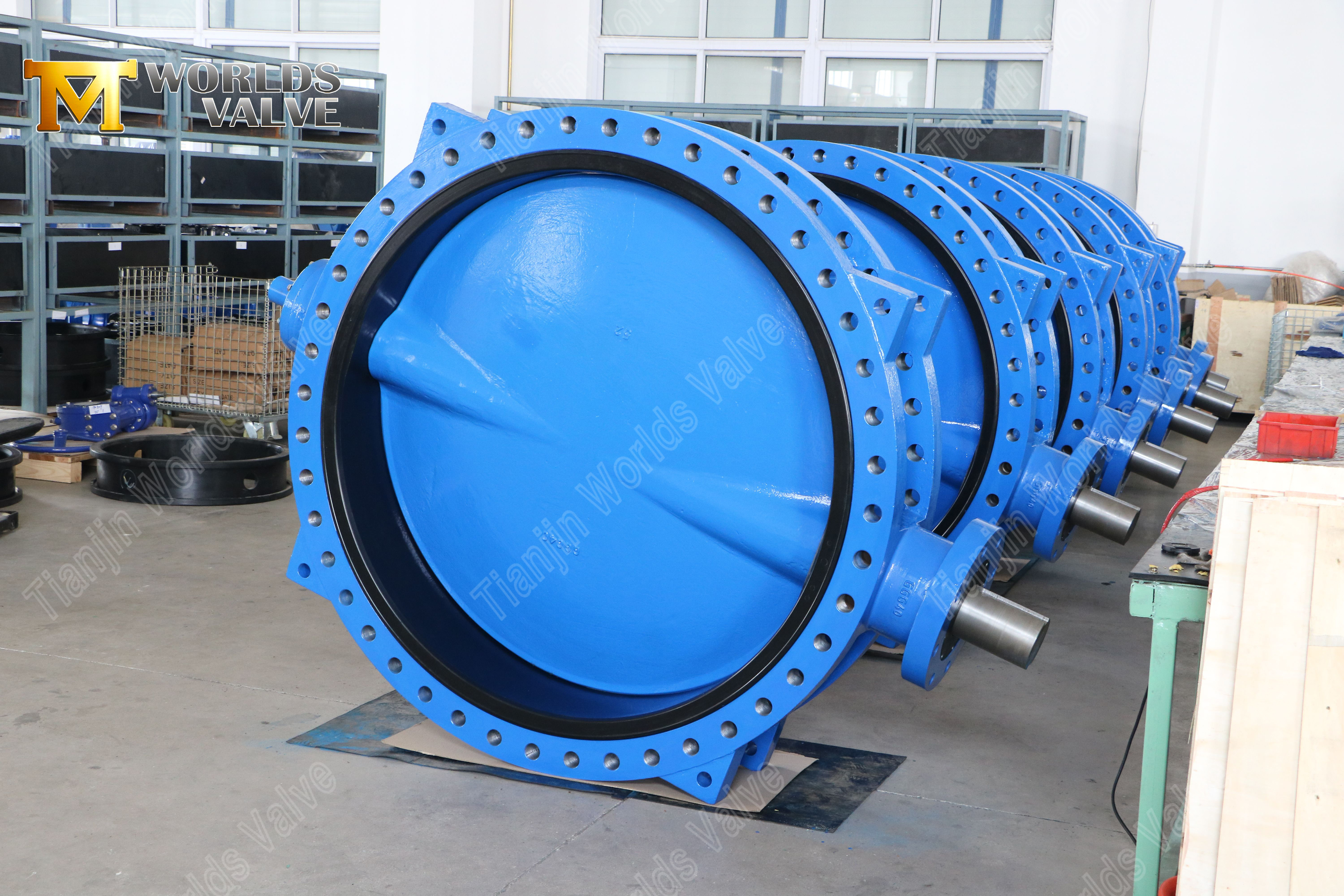

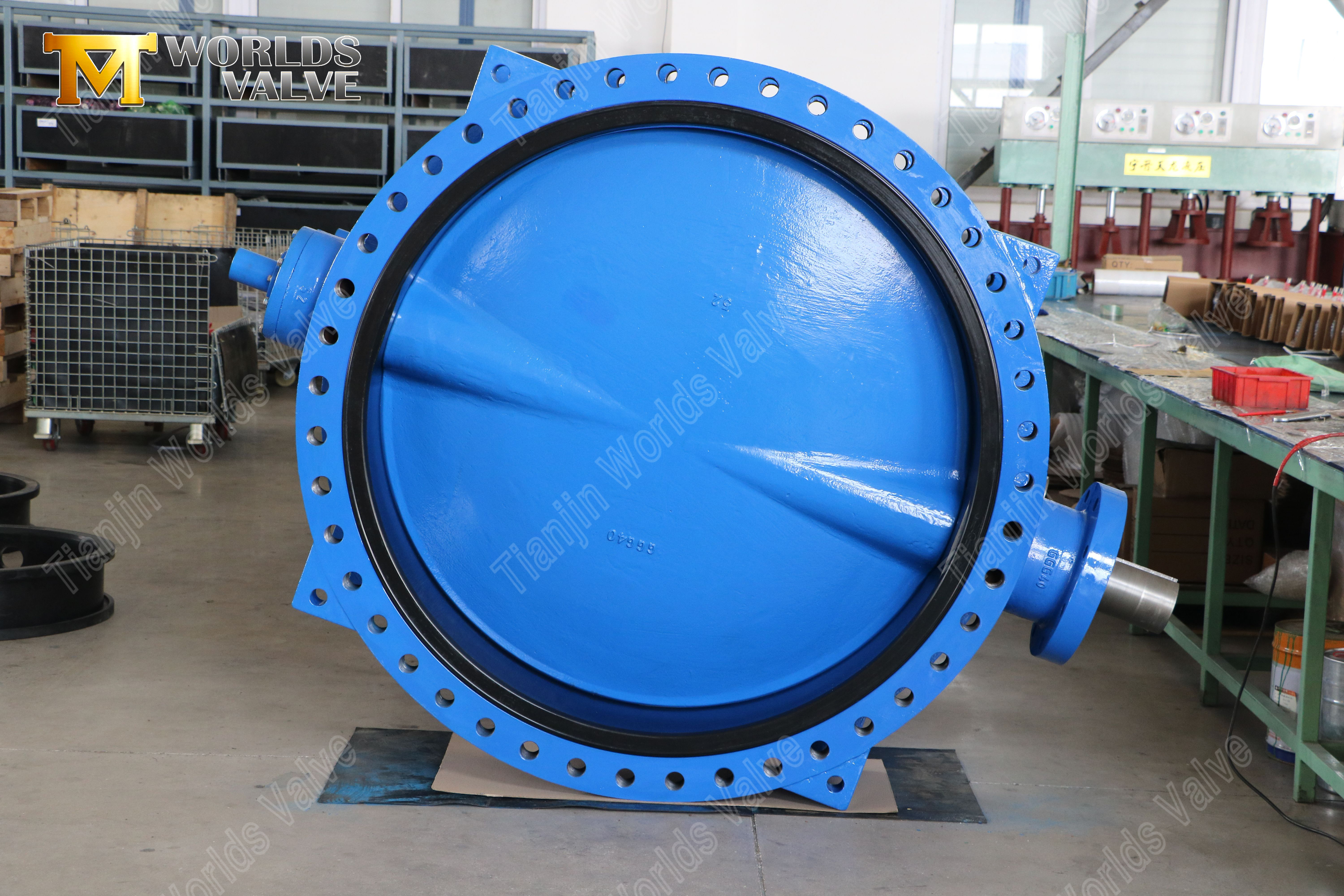

Válvula de mariposa industrial DI tipo U | Solución de control de flujo energéticamente eficiente

Introducción:

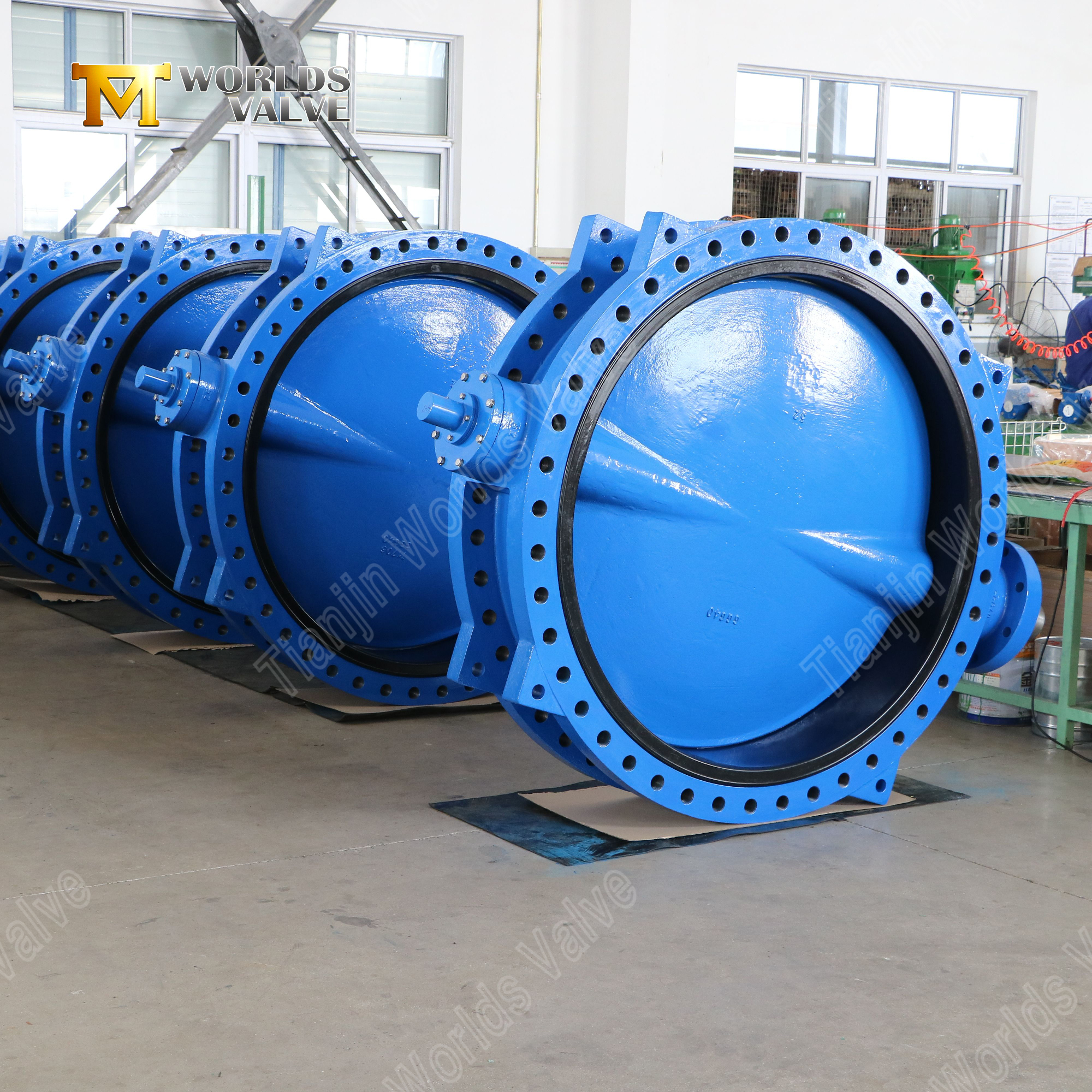

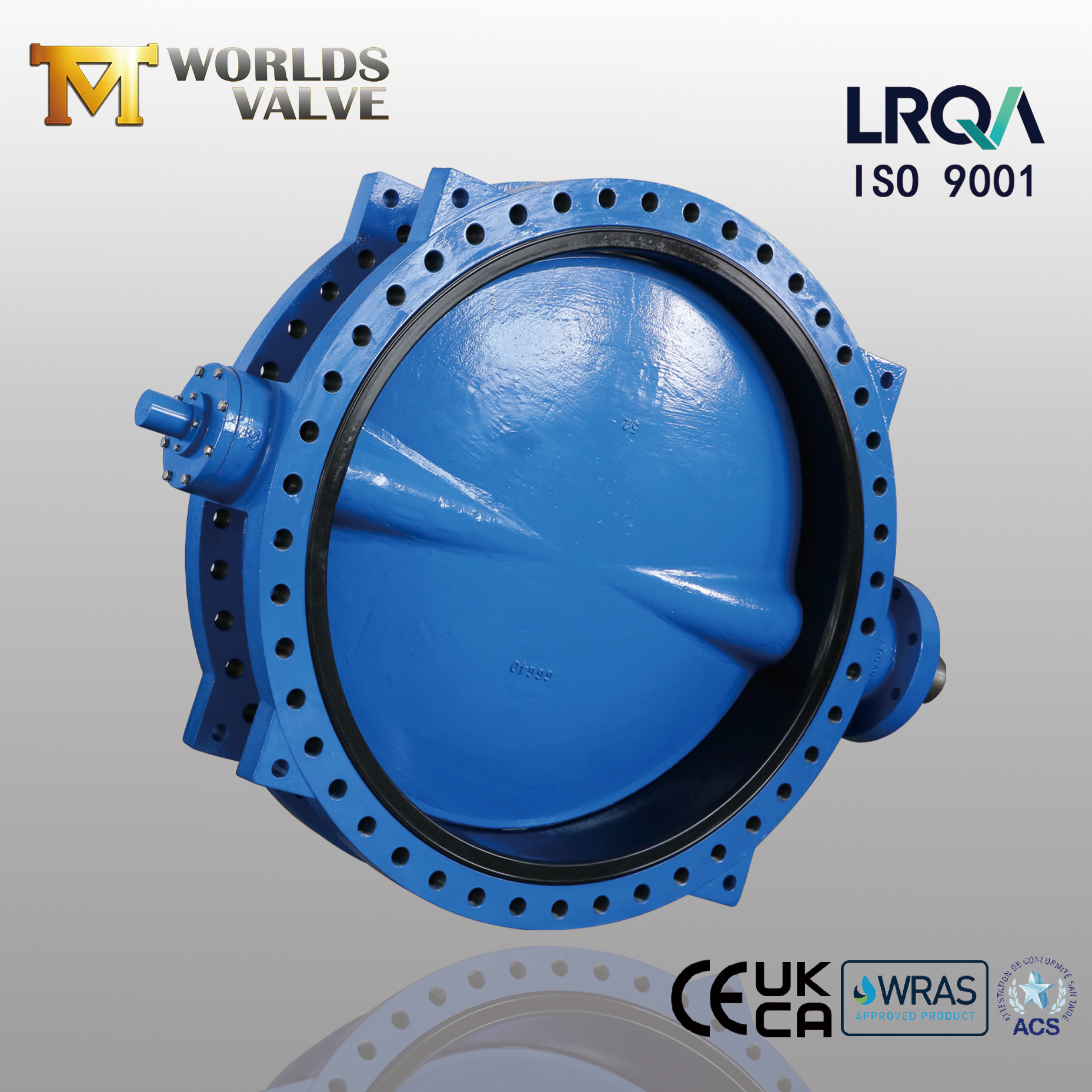

Válvula de mariposa industrial DI tipo U | Solución de control de flujo energéticamente eficiente

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS

CBF02-TU03--Manual de Operación y Mantenimiento DESCARGAR

Características clave:

1. Hidrodinámica de disco en forma de U

• Ruta de flujo optimizada: El diseño avanzado de dinámica de fluidos computacional (CFD) reduce la caída de presión entre un 25 y un 30 % en comparación con las configuraciones de disco convencionales.

• Eficiencia Energética: Una menor resistencia al flujo se traduce en ahorros sustanciales de energía de bombeo en sistemas de operación continua

• Control de cavitación: El perfil aerodinámico del disco minimiza las zonas turbulentas, lo que extiende la vida útil de la válvula y la tubería.



2. Robustez del hierro dúctil

• Excelencia material: El hierro dúctil EN-GJS-500-7 proporciona resistencia mecánica y resistencia al impacto superiores.

• Protección contra la corrosión: Recubrimiento epoxi estándar de 250 μm con espesor opcional de 300-400 μm para ambientes agresivos

• Integridad estructural: El diseño del cuerpo reforzado resiste golpes de ariete y picos de presión de hasta clasificación PN16



3.Rendimiento de sellado premium

• Apagado hermético: Las opciones de asiento de EPDM/NBR/PTFE garantizan el cumplimiento de cero fugas con las normas EN 12266-1 Clase A

• Adaptabilidad de temperatura: Rendimiento confiable en un rango operativo de -20 °C a 120 °C

• Larga vida útil: Los materiales de los asientos resistentes mantienen la integridad durante más de 50 000 ciclos operativos

4. Excelencia operativa

• Operación de bajo par: El diseño de doble compensación reduce el par de operación en un 35% para un control manual o actuado suave

• Diseño sin mantenimiento: Los cojinetes autolubricantes y los componentes resistentes a la corrosión eliminan el mantenimiento de rutina

• Actuación versátil: Almohadilla de montaje ISO 5211 compatible con palancas manuales, operadores de engranajes o actuadores neumáticos/eléctricos

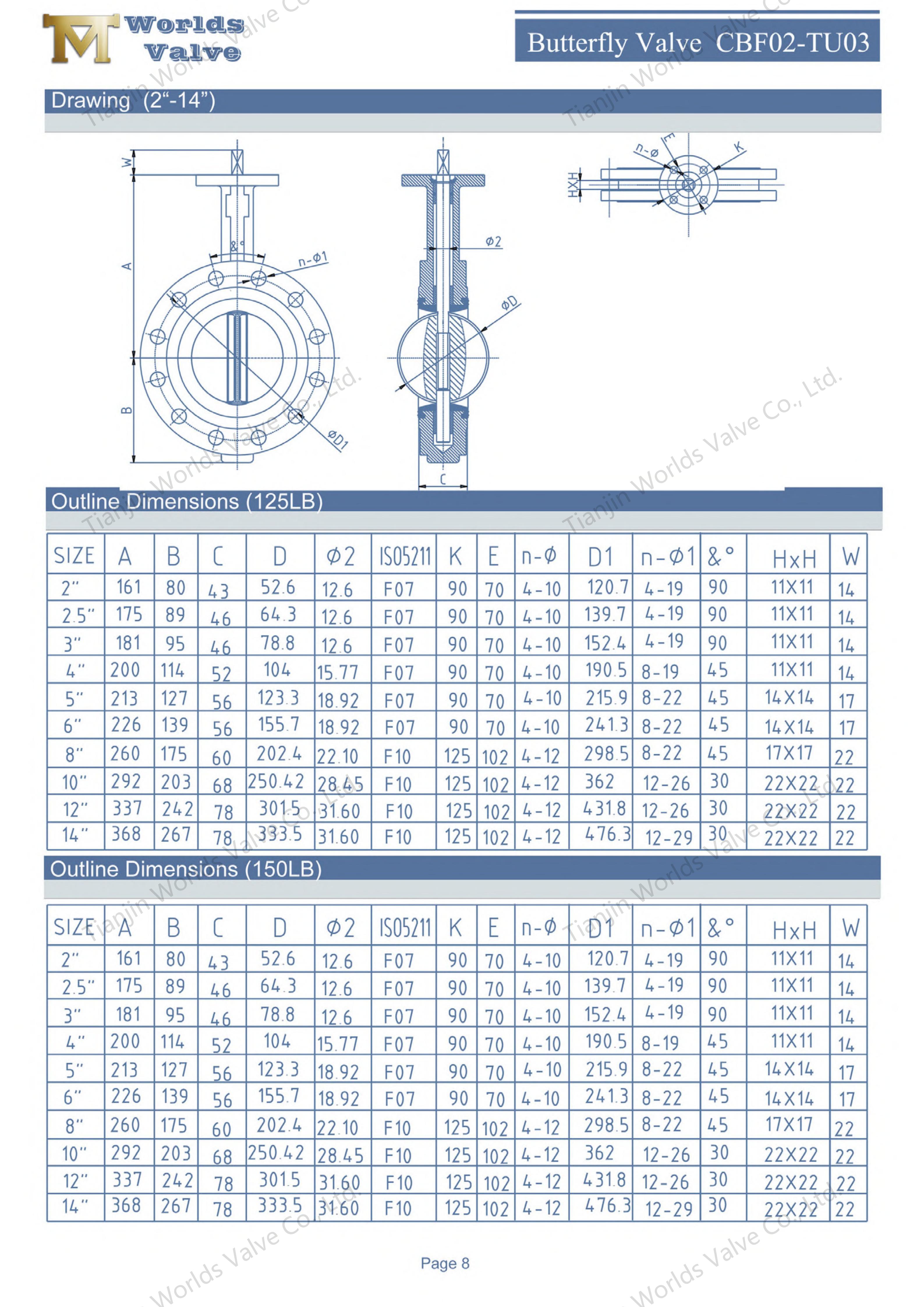

Parámetros técnicos:

Material principal:

Aplicaciones industriales

• Plantas de Tratamiento de Agua: Control de descarga de bombas, sistemas de filtración y dosificación de químicos.

• Sistemas HVAC: Circuitos de agua helada, torres de enfriamiento y estaciones de transferencia de energía.

• Procesamiento industrial: Redes de agua de refrigeración, control de fluidos de proceso y sistemas de servicios públicos.

• Protección contra incendios: Sistemas de rociadores y líneas de suministro de agua contra incendios.

• Sistemas de riego: Control principal y gestión zonal en aplicaciones agrícolas.

• Agua Municipal: Redes de distribución, estaciones de bombeo y control de embalses.

Ventajas competitivas

• Diseño de ahorro de energía: La tecnología de disco en forma de U reduce significativamente los costos de bombeo mediante una pérdida de presión minimizada

• Garantía de durabilidad: La construcción de hierro dúctil de alta calidad garantiza confiabilidad a largo plazo en entornos exigentes.

• Verificación de desempeño: Hidrodinámica optimizada por CFD validada mediante pruebas de laboratorio y aplicaciones de campo

• Cumplimiento global: Las certificaciones CE, UKCA y WRAS garantizan la aceptación en el mercado internacional.

• Listo para personalizar: Perfiles de disco modificados, especificaciones de recubrimiento y tipos de conexión disponibles para proyectos OEM

• Experiencia técnica: Soporte de ingeniería para análisis de aplicaciones e integración de sistemas.

Conclusión:

A través de un innovador diseño de disco en forma de U y una robusta construcción de hierro dúctil, esta válvula de mariposa industrial ofrece una eficiencia y confiabilidad de flujo inigualables para aplicaciones de agua, HVAC y procesamiento en todo el mundo.
