CBF02-TU01
OEM | ODM | WDS
| Cantidad: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. opera bajo un sistema de gestión de calidad certificado ISO 9001 y puede suministrar productos con certificaciones CE, UKCA, WRAS y ACS previa solicitud. Somos un fabricante OEM/ODM directo con sede en China y producimos válvulas estrictamente según las especificaciones del cliente. Todos los materiales (cuerpo, disco, asiento, vástago, presión nominal, estándar de brida, accionamiento y revestimiento) son totalmente personalizables para cumplir con los requisitos específicos de su aplicación. Con cada pedido se proporciona la documentación completa (certificados de materiales con informes de pruebas de fábrica e informes de pruebas de presión).

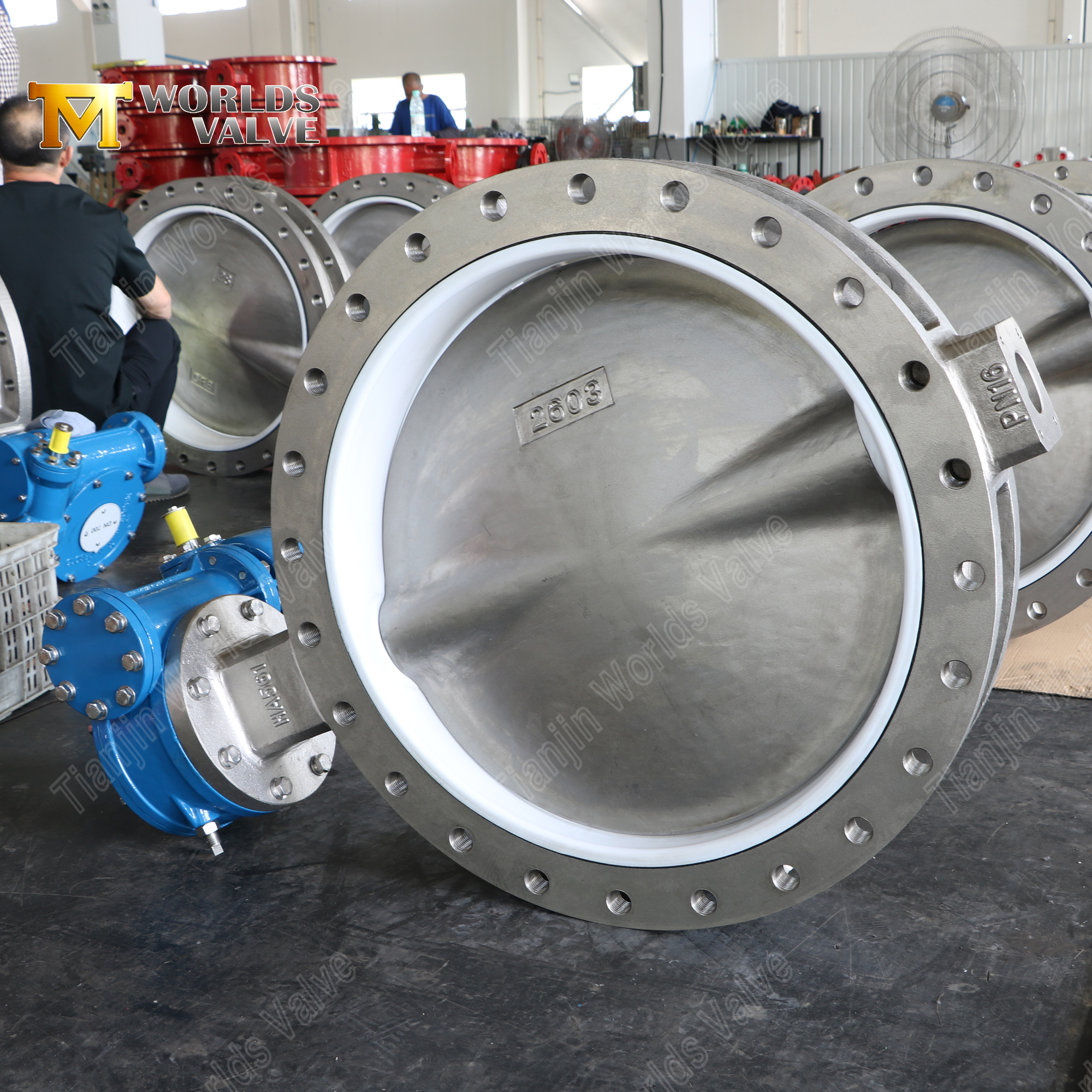

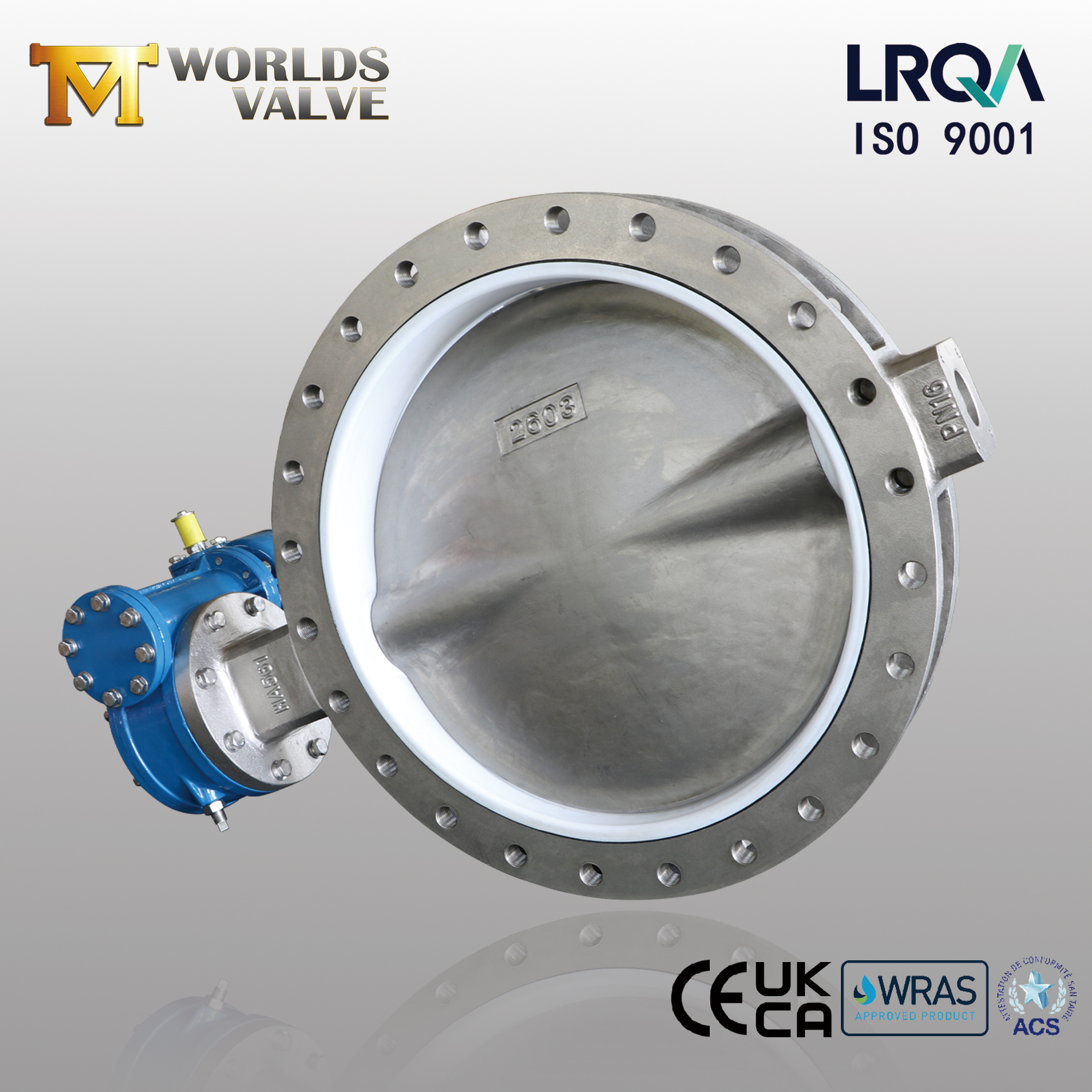

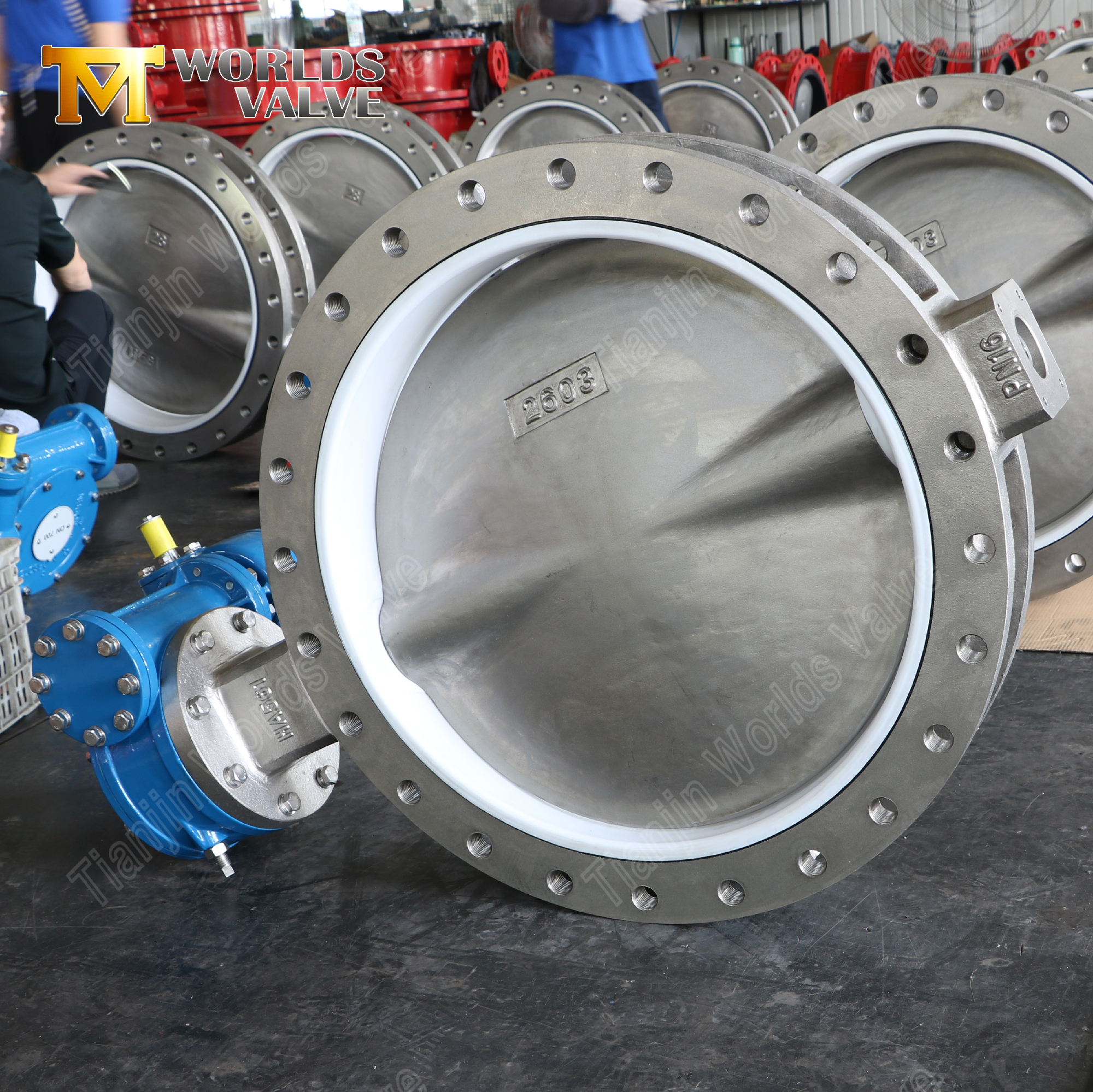

Válvula de mariposa tipo U | Asiento de PTFE | resistencia a la corrosión | ISO 5211
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable
1. Cuerpo y disco de acero inoxidable CF8: resistentes a la corrosión y duraderos
Tanto el cuerpo como el disco están fabricados en CF8 (ASTM A351 Grado CF8/AISI 304), el equivalente fundido del acero inoxidable 304 forjado.
Ofrece buena resistencia a la corrosión para agua, productos químicos suaves, ácidos, álcalis y soluciones salinas neutras.
Proporciona alta resistencia y durabilidad para servicio industrial a largo plazo.
2. Asiento de PTFE: inercia química y baja fricción
El PTFE es resistente a casi todos los ácidos, álcalis, disolventes y agentes oxidantes.
La superficie autolubricante reduce el par de operación y evita la acumulación de medios.
Rango de temperatura: aproximadamente -35 ℃ a +200 ℃.
3. Diseño de cuerpo tipo U: flujo optimizado y sellado superior
El canal de flujo en forma de U optimiza el recorrido del fluido, reduciendo la pérdida de presión.
Permite un sellado más hermético cuando está cerrado, adecuado para aplicaciones que requieren un alto grado de rendimiento de sellado.
Ideal para escenarios de gran caudal y bajo consumo de energía.
4. Operador de engranaje helicoidal con brida superior ISO 5211: fácil accionamiento
El engranaje helicoidal proporciona un control manual suave y de alto torque con mecanismo de autobloqueo.
La brida superior ISO 5211 permite el montaje directo de actuadores eléctricos o neumáticos sin soportes personalizados.
Admite futuras actualizaciones de automatización con modificaciones mínimas.
5. Amplio rango de tamaños: DN50 a DN1200
Abarca desde pequeños ramales hasta sistemas industriales de gran diámetro.

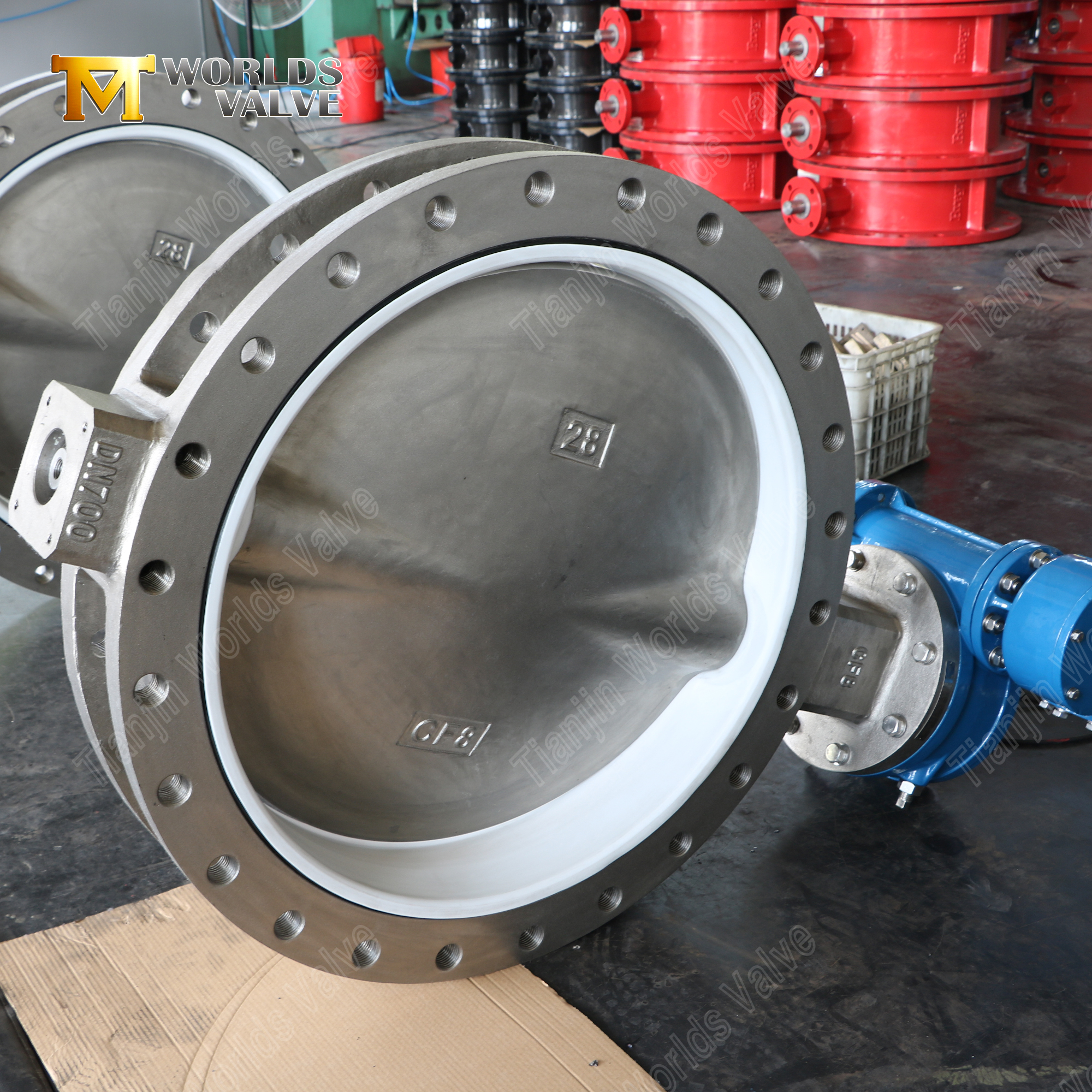

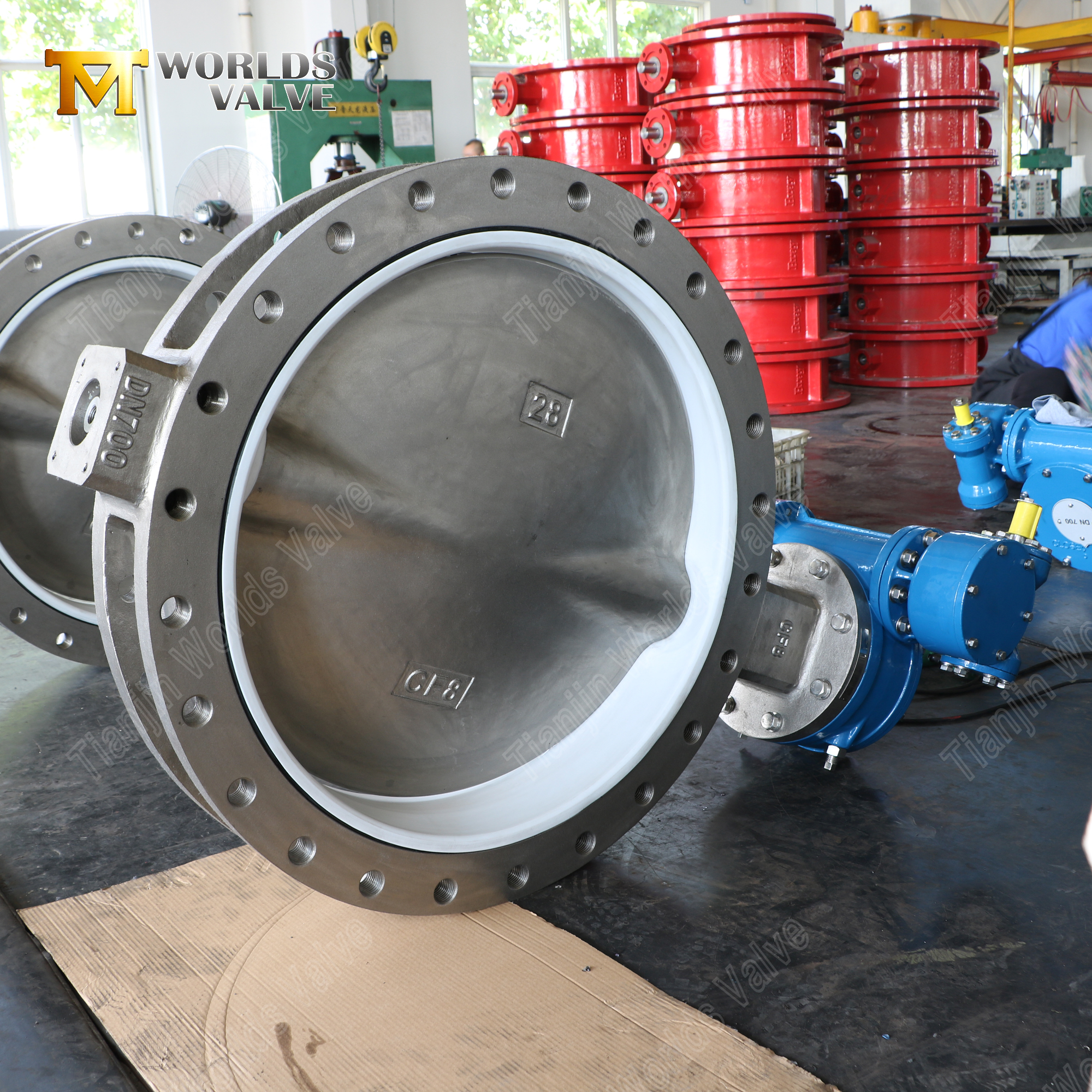

28 pulgadas (DN700) descritas; Otros tamaños disponibles bajo petición.
Adecuado para procesamiento químico, tratamiento de agua, petroquímica y aplicaciones industriales en general.
6. Solución OEM/ODM totalmente personalizable
Materiales del cuerpo: CF8 (estándar), CF8M, WCB, fundición dúctil.
Materiales del disco: CF8 (estándar), CF8M, dúplex, superdúplex, bronce aluminio.
Materiales del asiento: PTFE (estándar), EPDM, NBR, Viton.
Clasificaciones de presión: PN10, PN16, PN25, Clase 150.
Normas de bridas: EN 1092, ANSI B16.5, AS2129, JIS.
Operación: Engranaje helicoidal (estándar), palanca manual, actuador eléctrico, actuador neumático.
Certificaciones: ISO 9001, CE, UKCA, WRAS, ACS disponibles bajo petición.
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa de sección en U（CBF02-TU01） |
Tamaño nominal | Tamaños disponibles (DN50-DN1200) |
Material del disco | CF8 (ASTM A351 Grado CF8/AISI 304) |
Material del asiento | PTFE |
Material del cuerpo | CF8 (ASTM A351 Grado CF8/AISI 304) |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | PN16 (personalizable) |
Brida superior | ISO 5211 opcional para montaje de actuador |
Medios aplicables | Ácidos, álcalis, disolventes, agua de mar, salmuera, agua de alta pureza, productos químicos |
1. Fabricante directo de OEM/ODM : producimos en nuestra propia fábrica certificada ISO 9001, no en una empresa comercial. Cada válvula de mariposa tipo U se fabrica según sus especificaciones exactas.
2. Experiencia en materiales : nuestro cuerpo y disco CF8 combinados con un asiento de PTFE ofrecen una excelente resistencia a la corrosión y compatibilidad química para aplicaciones exigentes.
3. Ventaja del diseño tipo U : la ruta de flujo optimizada reduce la pérdida de presión y el consumo de energía.
4. Preparado para ISO 5211: la brida superior estandarizada permite el montaje directo del actuador para una fácil automatización.
5. Amplio rango de tamaños : desde DN50 a DN1200, abarcando desde pequeños ramales hasta sistemas industriales de gran diámetro.
6. Calidad certificada : certificación ISO 9001 con certificaciones CE, UKCA, WRAS y ACS disponibles a pedido.
7. Documentación completa : certificados de materiales (informes de pruebas de fábrica) e informes de pruebas de presión proporcionados con cada pedido.
8. Experiencia en exportación global : suministro de válvulas a más de 50 países con logística y soporte técnico confiables.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo de ingeniería está listo para analizar sus requisitos específicos de tamaño, material, presión y temperatura, ya sea que necesite una válvula de mariposa tipo U estándar de 28 pulgadas o una solución totalmente personalizada hasta DN1200 con materiales o accionamiento especiales.
