CBF02-TU03V
OEM | ODM | WDS
| Cantidad: | |
|---|---|

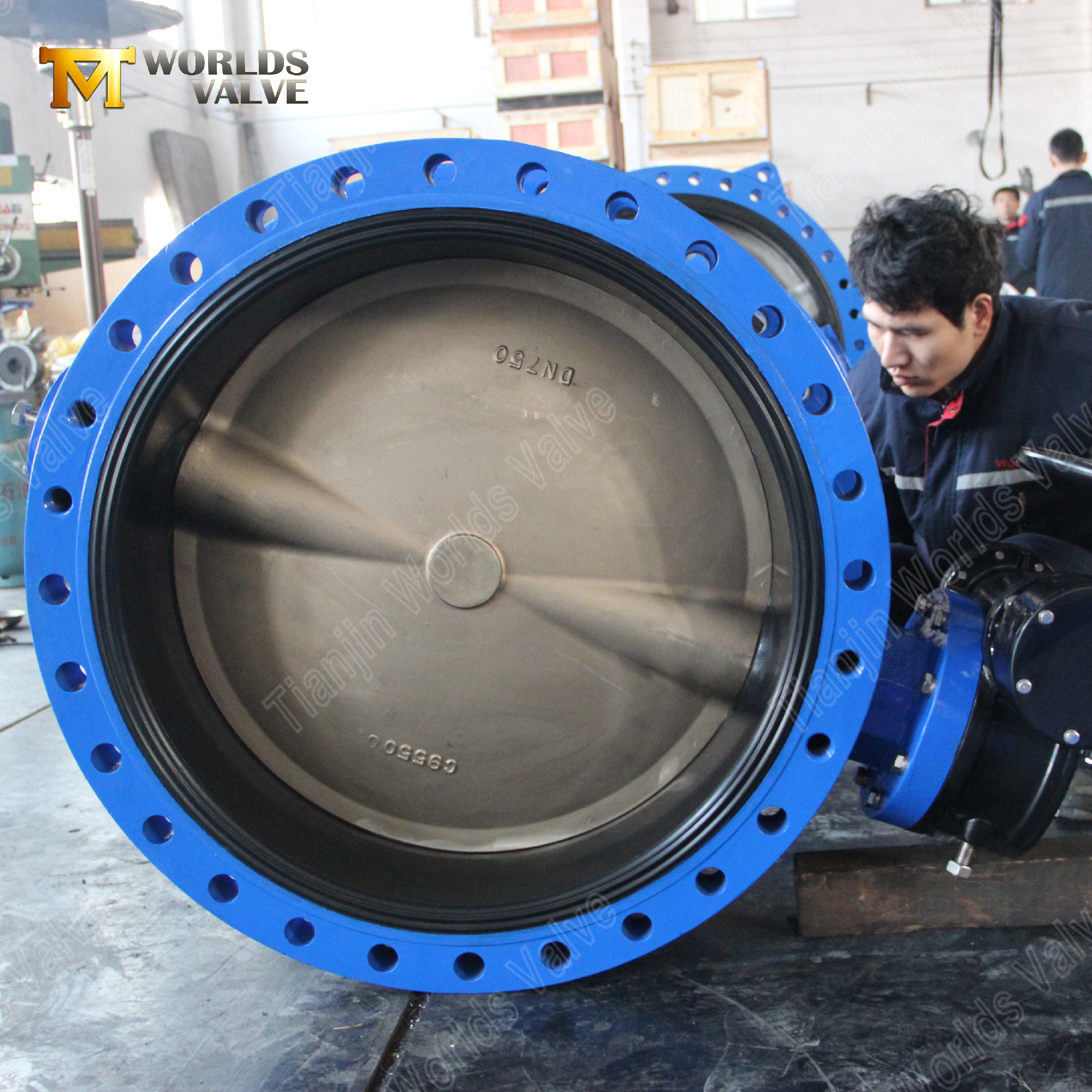

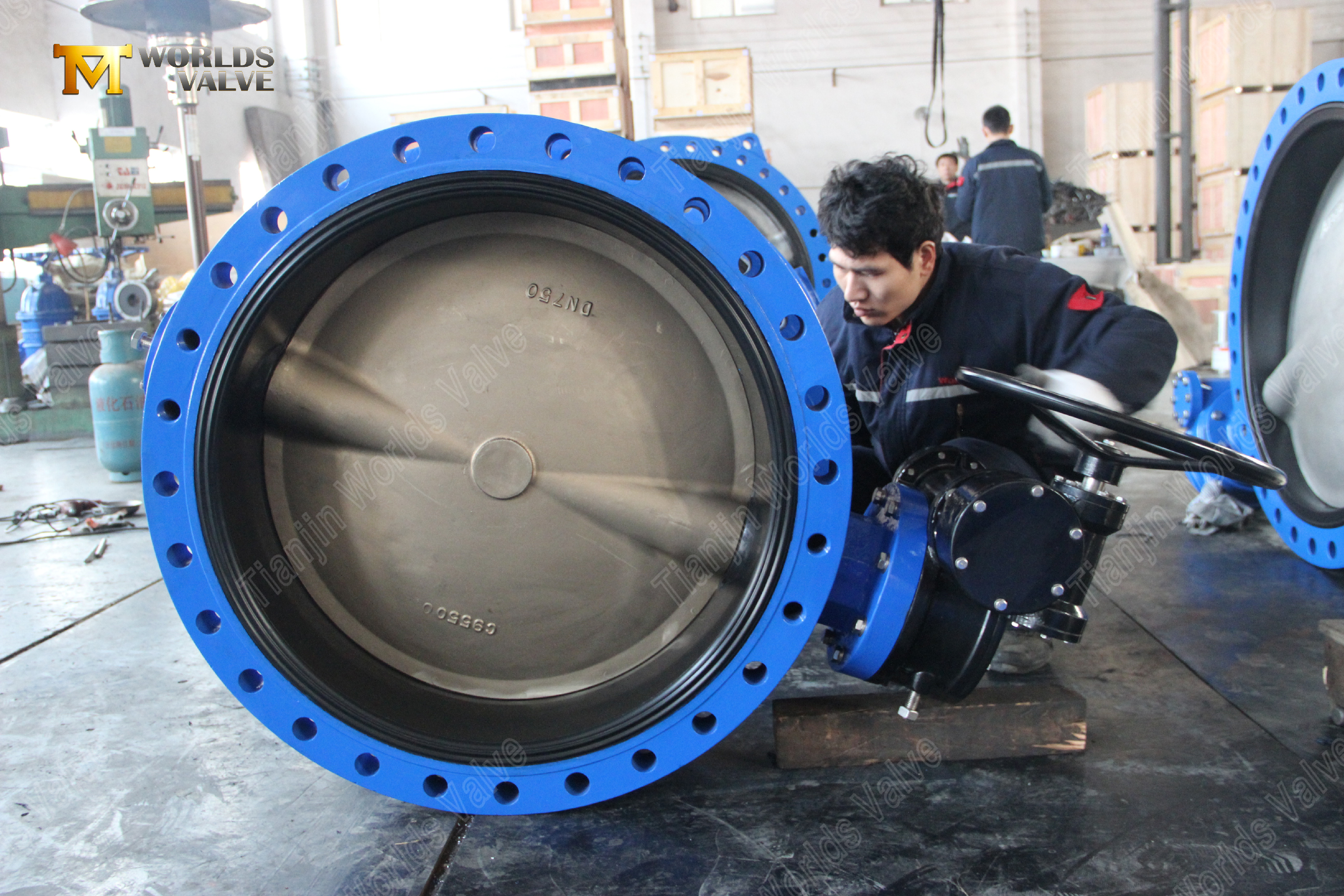

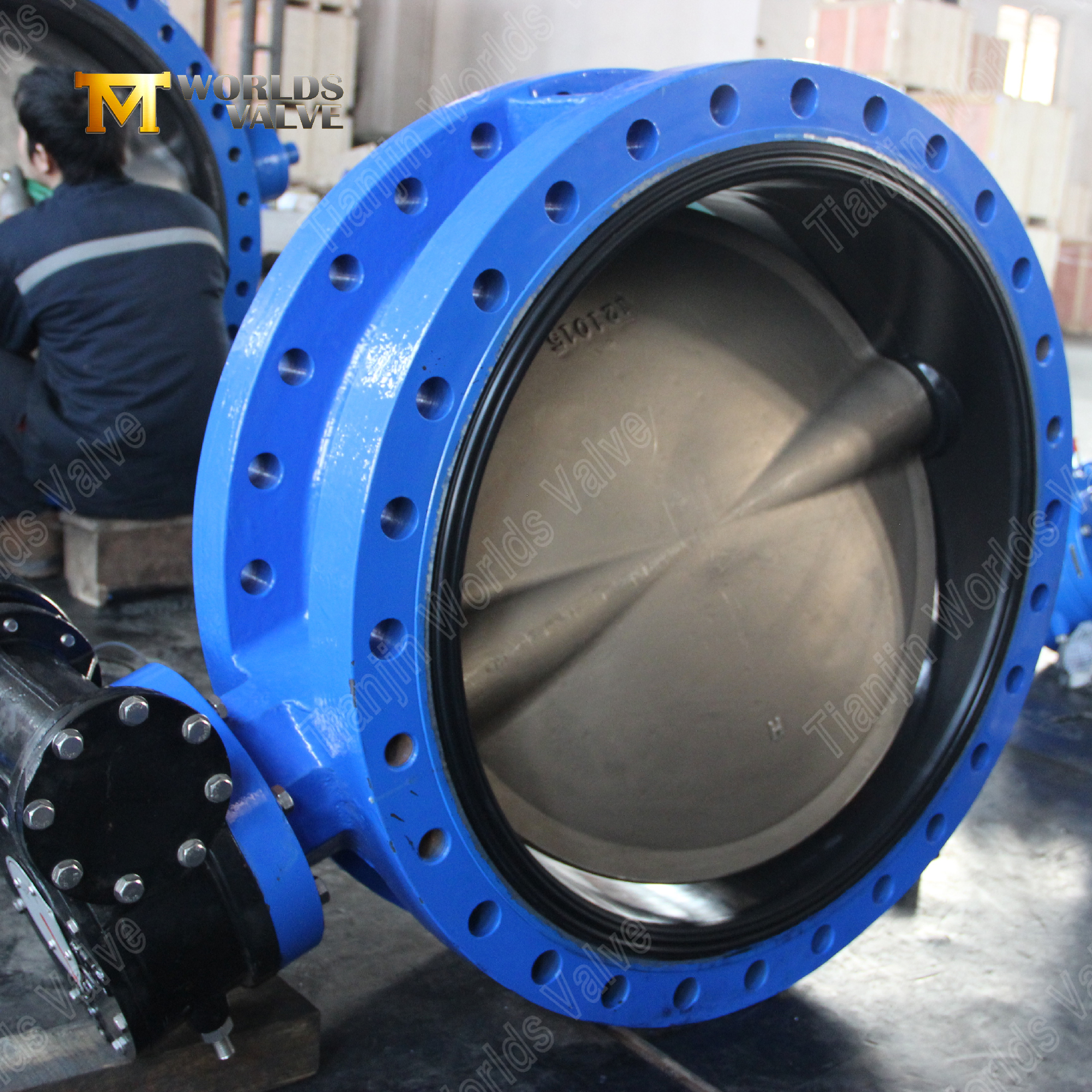

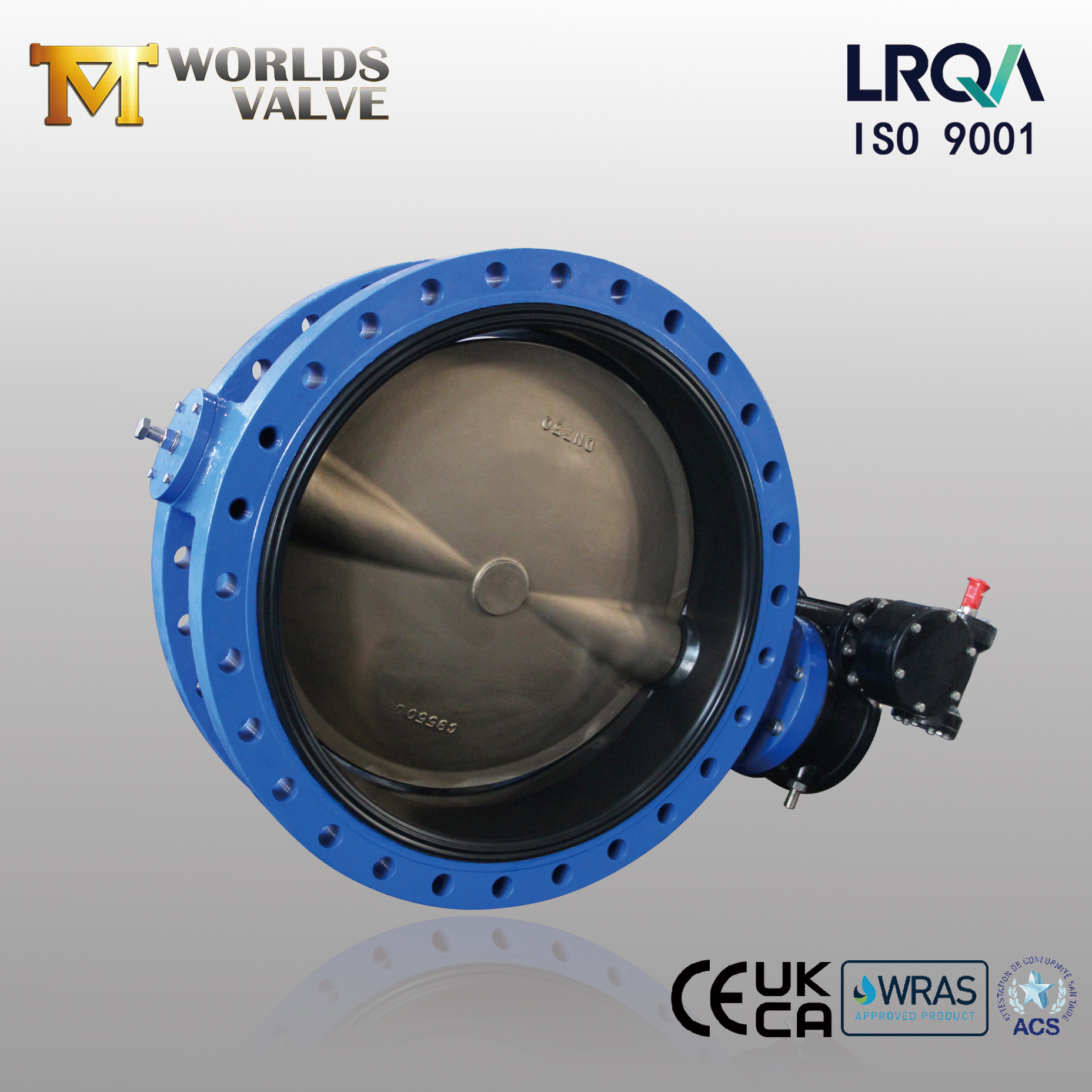

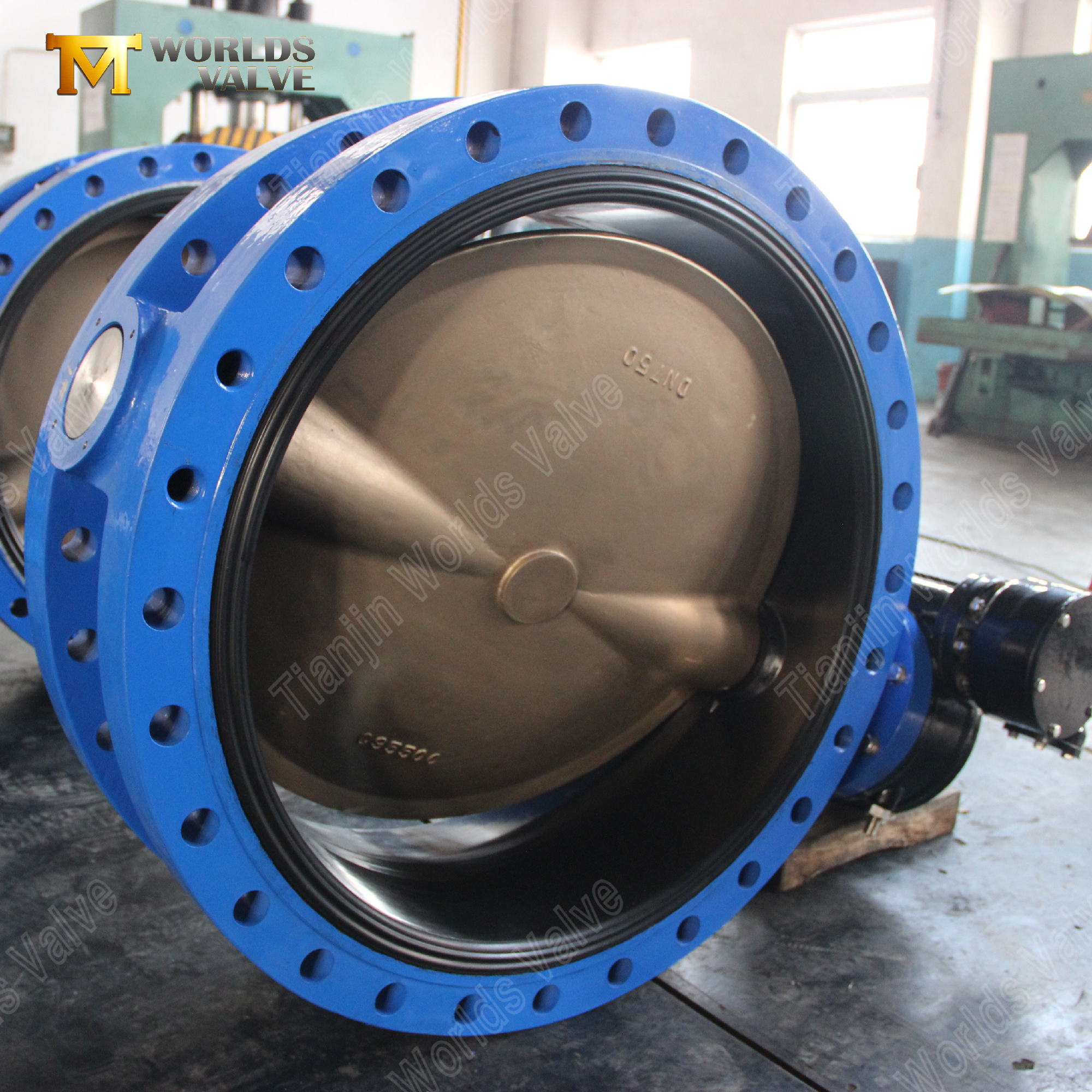

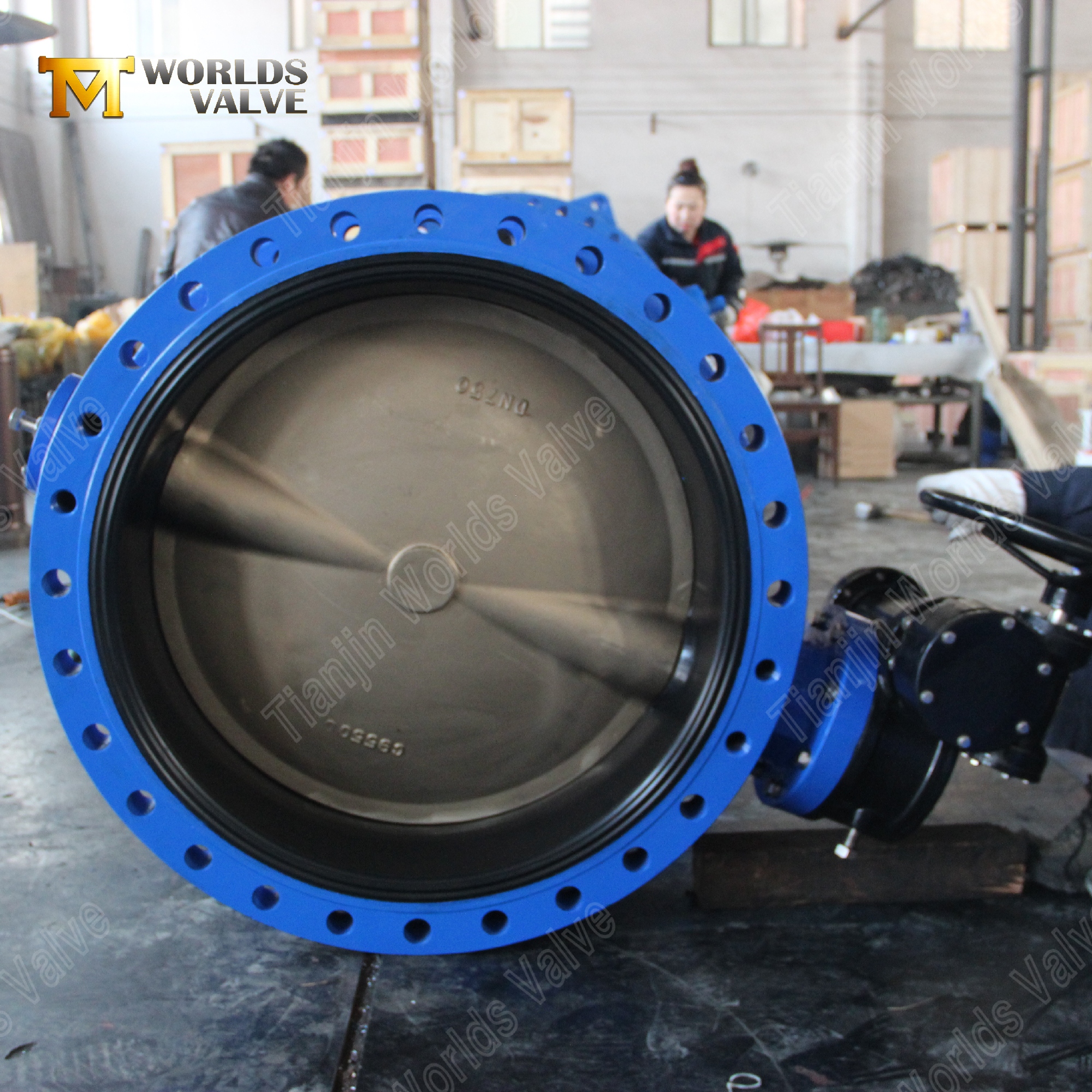

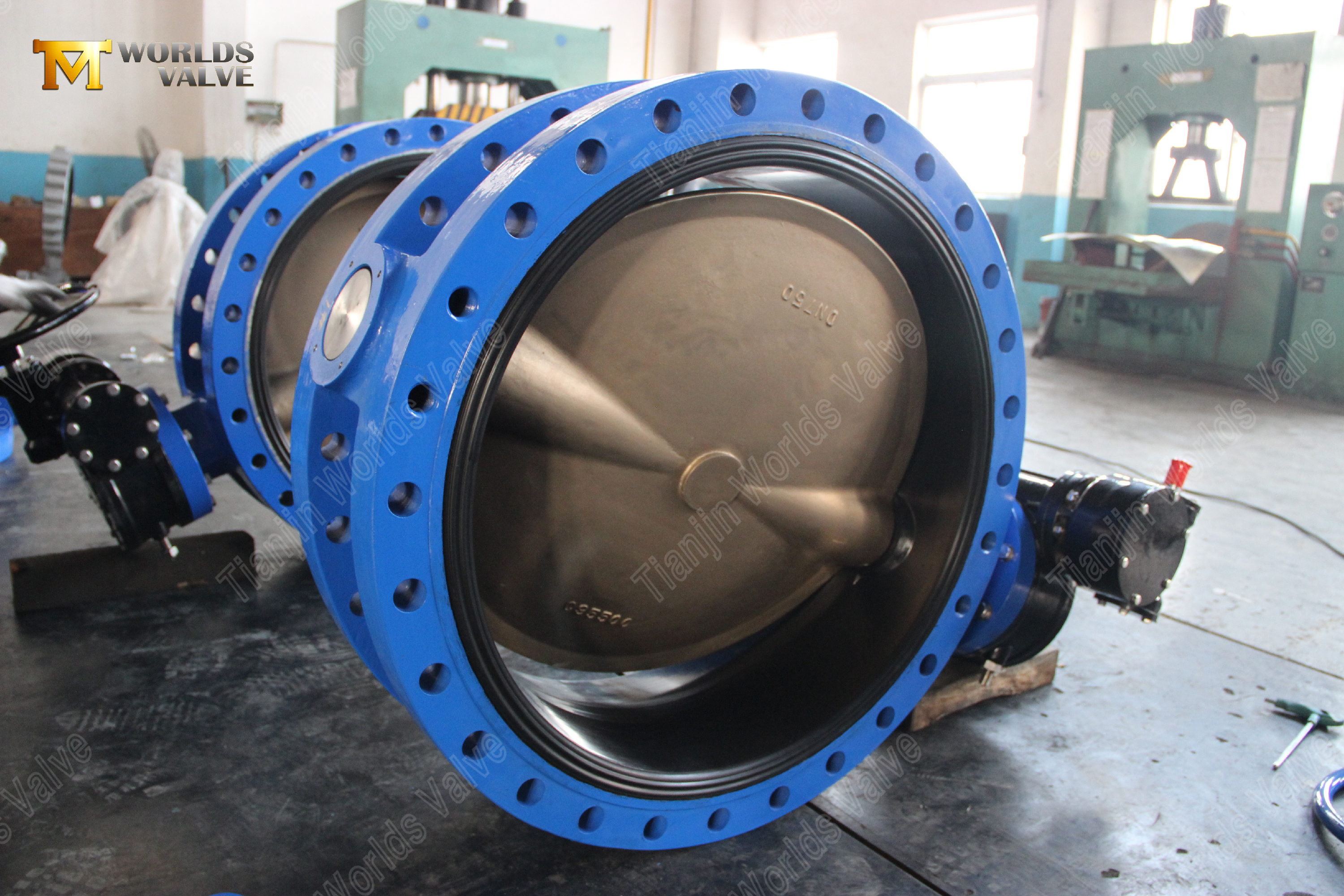

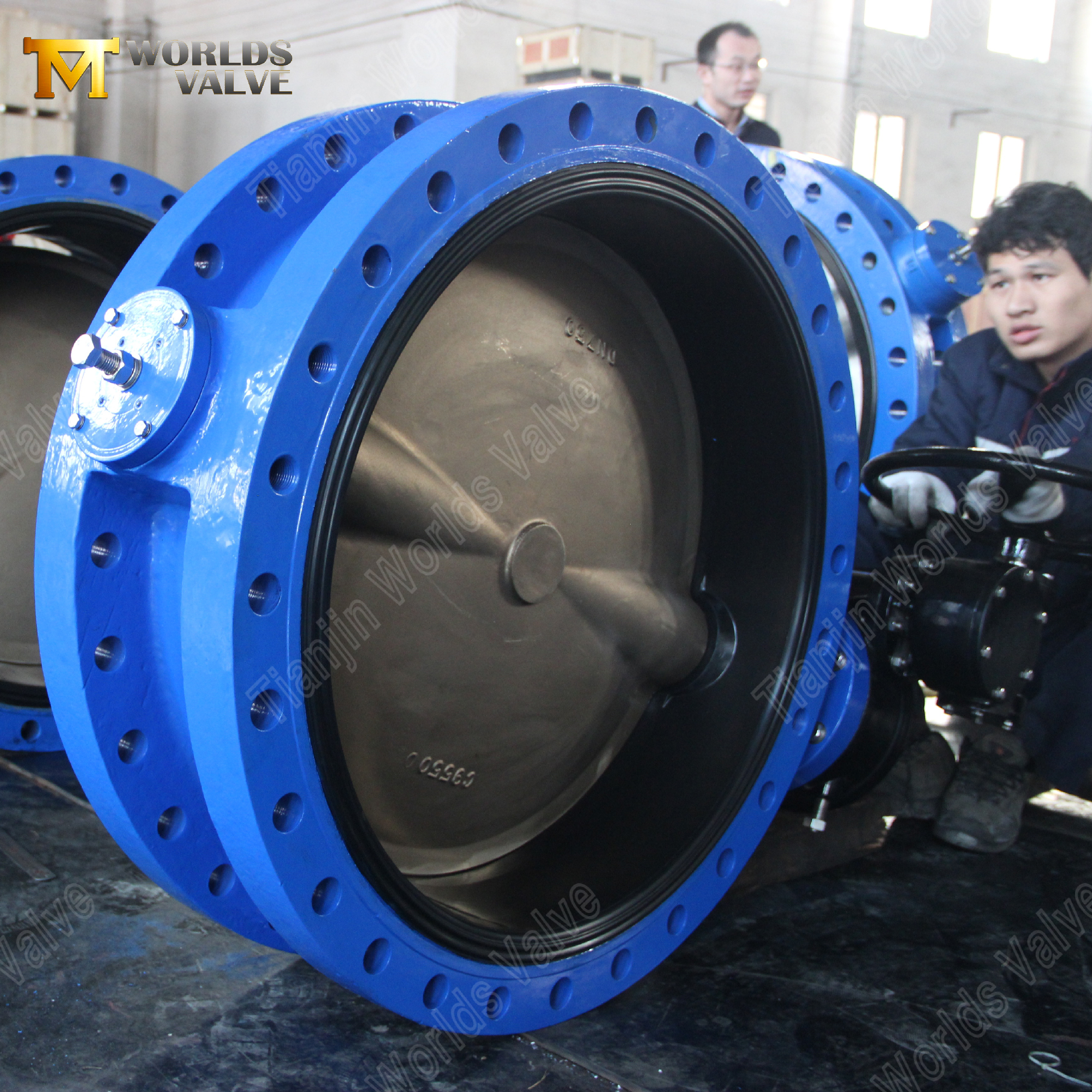

Tianjin Worlds Valve Co., Ltd. presenta una válvula de mariposa con brida tipo U de 30 pulgadas (DN750) con un cuerpo de acero al carbono WCB, un disco de bronce de níquel-aluminio C95500, un vástago SS316 y un asiento de EPDM, todos clasificados para servicio Clase 150. Esta válvula de gran diámetro está diseñada para aplicaciones marinas exigentes, refrigeración de agua de mar, desalinización e industriales donde la resistencia a la corrosión, la alta resistencia y el sellado confiable son fundamentales.
Tianjin Worlds Valve Co., Ltd. opera bajo un sistema de gestión de calidad certificado ISO 9001 y puede suministrar productos con certificaciones CE, UKCA, WRAS y ACS previa solicitud. Somos un fabricante OEM/ODM directo con sede en China, producimos válvulas estrictamente según las especificaciones del cliente y proporcionamos documentación completa (certificados de materiales con informes de pruebas de fábrica e informes de pruebas de presión) con cada pedido.
Válvula de mariposa con brida tipo U de 30" | Disco de bronce de aluminio C95500 | Vástago SS316 | Asiento de EPDM | Cuerpo WCB | Clase 150
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable
CBF02-TU03V - Información detallada del producto

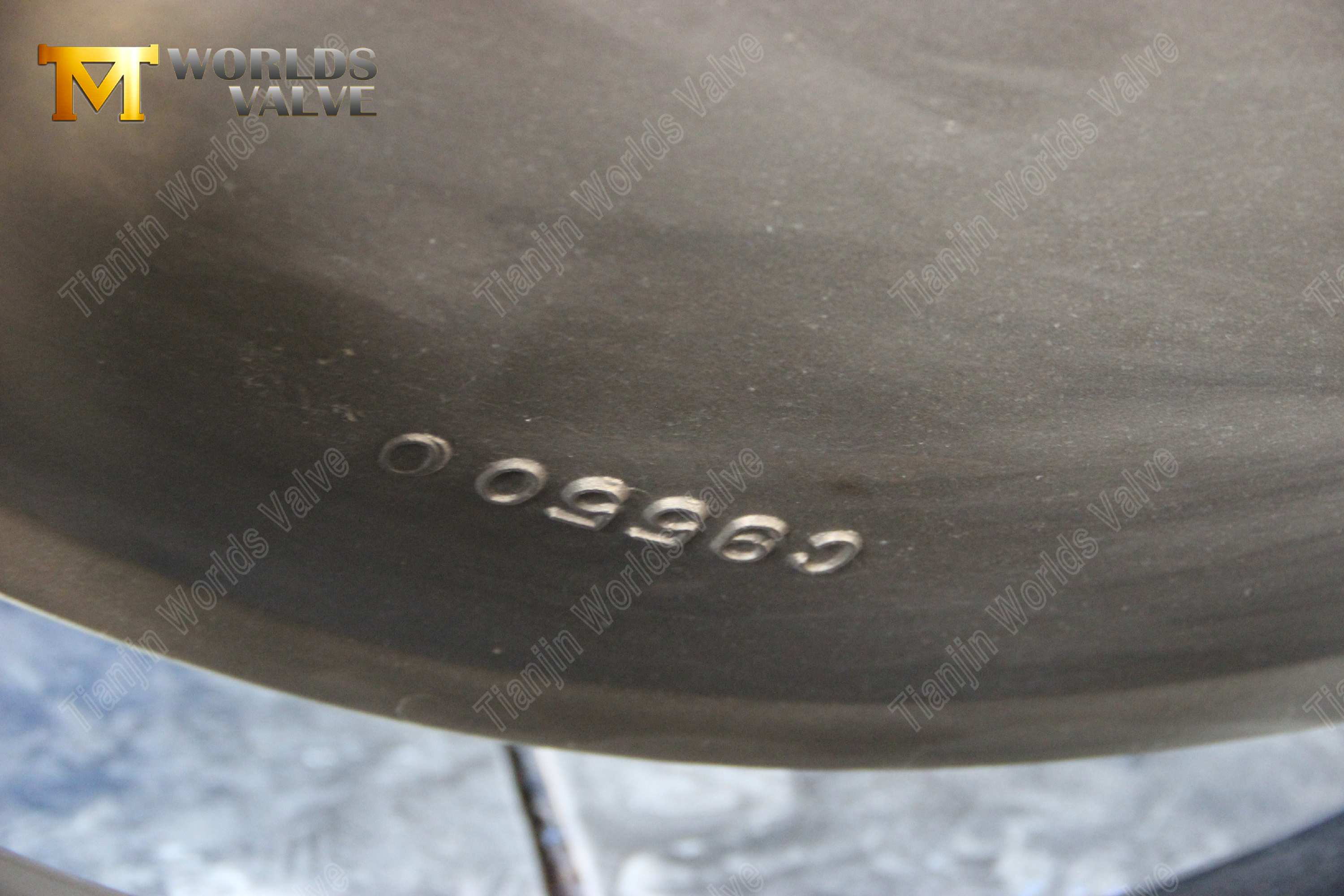

1. Disco de bronce de aluminio C95500: resistencia superior a la corrosión y al agua de mar
El bronce de níquel-aluminio C95500 ofrece una resistencia superior a la corrosión del agua salada y es resistente a la cavitación y la erosión.
Rango de resistencia a la tracción de 90 a 110 ksi (620 a 758 MPa), más del doble de la resistencia del acero inoxidable 316 estándar.
Excelente resistencia a la corrosión del agua de mar, al calor, al desgaste y a condiciones de alto impacto.
Propiedades mecánicas estables a temperaturas inferiores a 400°C.
Ideal para entornos marinos, marinos, de desalinización y químicos agresivos.
2. Cuerpo WCB con brida tipo U: alta resistencia y rigidez
El diseño del cuerpo tipo U de una sola pieza proporciona alta resistencia y puede soportar tensiones significativas en la tubería.
El acero al carbono WCB (ASTM A216 grado WCB) ofrece un rango de temperatura de -29 °C a +425 °C y una resistencia a la tracción mínima de 485 MPa.
Los extremos con bridas integrales proporcionan conexiones rígidas y a prueba de fugas adecuadas para instalaciones permanentes y servicios de final de línea.
El recubrimiento epoxi (cualquier color RAL) proporciona una excelente protección contra la corrosión externa.
3. Vástago SS316: transmisión de torsión resistente a la corrosión
El acero inoxidable SS316 (AISI 316) ofrece una excelente resistencia a las picaduras y la corrosión en agua de mar y entornos químicos.
Proporciona una transmisión de par confiable y durabilidad a largo plazo en condiciones de servicio exigentes.
Mecanizado con precisión para un funcionamiento suave y un desgaste mínimo.
4. Asiento de EPDM: sellado hermético para servicios de agua y agua de mar
EPDM ofrece sellado sin fugas (Clase VI) para servicios de agua, agua de mar y productos químicos suaves.
Excelente resistencia al agua, vapor, ozono y envejecimiento, ideal para instalaciones marinas y exteriores.
Rango de temperatura: -20 ℃ a +120 ℃.
Opciones de actualización: Viton (FKM) para productos químicos agresivos/altas temperaturas, o PTFE para alta pureza/amplio rango de temperaturas.
5. Diseño de gran diámetro: diseñado para servicio de 30 pulgadas
Diseñado para agua de refrigeración marina de alto flujo, desalinización y aplicaciones industriales.
Cumple con las dimensiones cara a cara API 609 e ISO 5752.
Perforación de bridas compatible con ANSI B16.5 Clase 150, EN 1092 PN10/PN16 y JIS 10K/16K.
Brida superior ISO 5211 para montaje directo del actuador.
6. Solución OEM/ODM totalmente personalizable
Materiales del disco: C95500 (estándar), C95400, CF8, CF8M, dúplex, superdúplex.
Materiales del asiento: EPDM (estándar), NBR, Viton, PTFE.
Materiales del cuerpo: WCB (estándar), fundición dúctil, CF8, CF8M.
Operación: Engranaje helicoidal (estándar para 30″), palanca manual, actuador eléctrico, actuador neumático.
Estándares de bridas: ANSI B16.5 Clase 150, EN 1092, JIS B2220, AS2129.
Certificaciones: ISO 9001, CE, UKCA, WRAS, ACS disponibles bajo petición.
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa de sección en U（CBF02-TU03V） |
Tamaño nominal | Tamaños disponibles (DN50-DN1400) |
Material del disco | C95500 (bronce de aluminio) |
Material del asiento | EPDM |
Material del cuerpo | WCB, Hierro dúctil (con recubrimiento epoxi); CF8, CF8M, AL-B... |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | PN10 / PN16 / Clase 150LB/ JIS5K/10K (personalizable) |
Brida superior | ISO 5211 opcional para montaje de actuador |
Medios aplicables | Ácidos, álcalis, disolventes, agua de mar, salmuera, agua de alta pureza, productos químicos |
Fabricante directo de OEM/ODM : somos un fabricante directo de OEM/ODM con nuestra propia fábrica certificada ISO 9001, no una empresa comercial. Cada válvula de mariposa se puede fabricar según sus especificaciones exactas.
Experiencia en materiales : nuestra combinación de disco de bronce de aluminio C95500 y vástago SS316 ofrece una resistencia excepcional a la corrosión para aplicaciones de agua de mar, marinas y de desalinización, más del doble de resistencia que el acero inoxidable 316 estándar.
Diseño de cuerpo tipo U : el cuerpo tipo U de una sola pieza proporciona alta resistencia y puede soportar tensiones significativas en la tubería, lo que lo hace ideal para sistemas de gran diámetro y alto flujo.
Capacidad de fabricación de gran diámetro : nuestra experiencia en fabricación incluye válvulas de hasta DN1400 (56 pulgadas), con rigurosos controles de calidad y pruebas para productos de gran diámetro.
Calidad certificada : certificación ISO 9001 con certificaciones CE, UKCA, WRAS y ACS disponibles a pedido para cumplir con los requisitos del mercado global.
Documentación completa : certificados de materiales (informes de pruebas de fábrica) e informes de pruebas de presión proporcionados con cada pedido.
Experiencia de exportación global : suministro de válvulas a más de 50 países con logística y soporte técnico confiables.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo de ingeniería está listo para analizar sus requisitos específicos de medios, temperatura y presión, ya sea que necesite una válvula de mariposa con brida tipo U estándar Clase 150 de 30 pulgadas o una solución totalmente personalizada con materiales o accionamiento especiales.
