CBF02-TA03
OEM | ODM
| Cantidad: | |
|---|---|

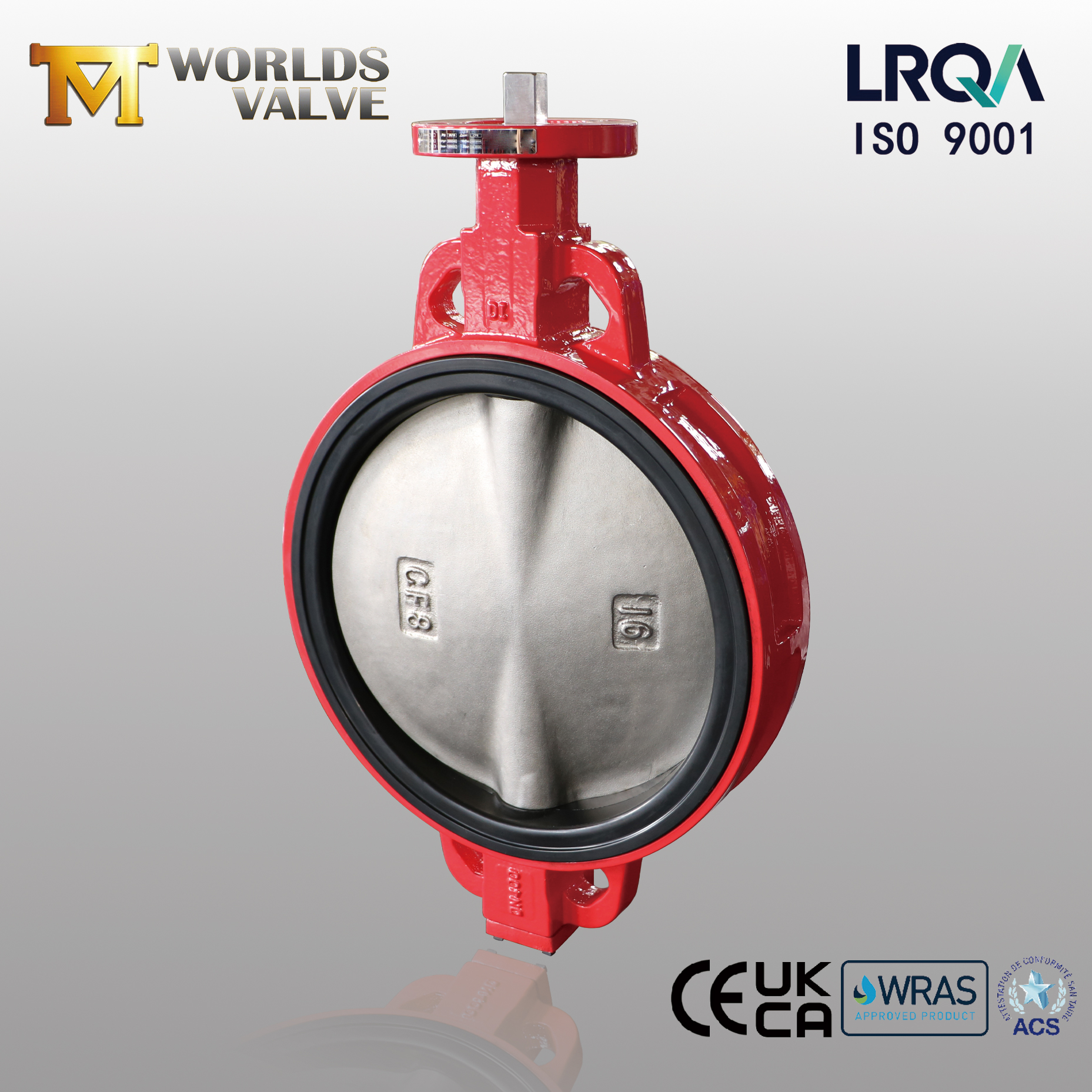

Tianjin Worlds Valve Co., Ltd. ofrece una válvula de mariposa tipo wafer con cuerpo de hierro dúctil (DI/GGG40), disco de acero inoxidable CF8 (AISI 304), asiento de EPDM y vástago de acero inoxidable SS431, diseñada para un control confiable de encendido/apagado y regulación básica en tratamiento de agua, HVAC y aplicaciones industriales en general.
Tianjin Worlds Valve Co., Ltd. opera bajo un sistema de gestión de calidad certificado ISO 9001 y puede suministrar productos con certificaciones CE, UKCA, WRAS y ACS previa solicitud. Somos un fabricante OEM/ODM directo con sede en China y producimos válvulas estrictamente según las especificaciones del cliente. Todos los materiales (cuerpo, disco, asiento, vástago, presión nominal, estándar de brida, color de revestimiento y accionamiento) son totalmente personalizables. Con cada pedido se proporciona la documentación completa (certificados de materiales con informes de pruebas de fábrica e informes de pruebas de presión).

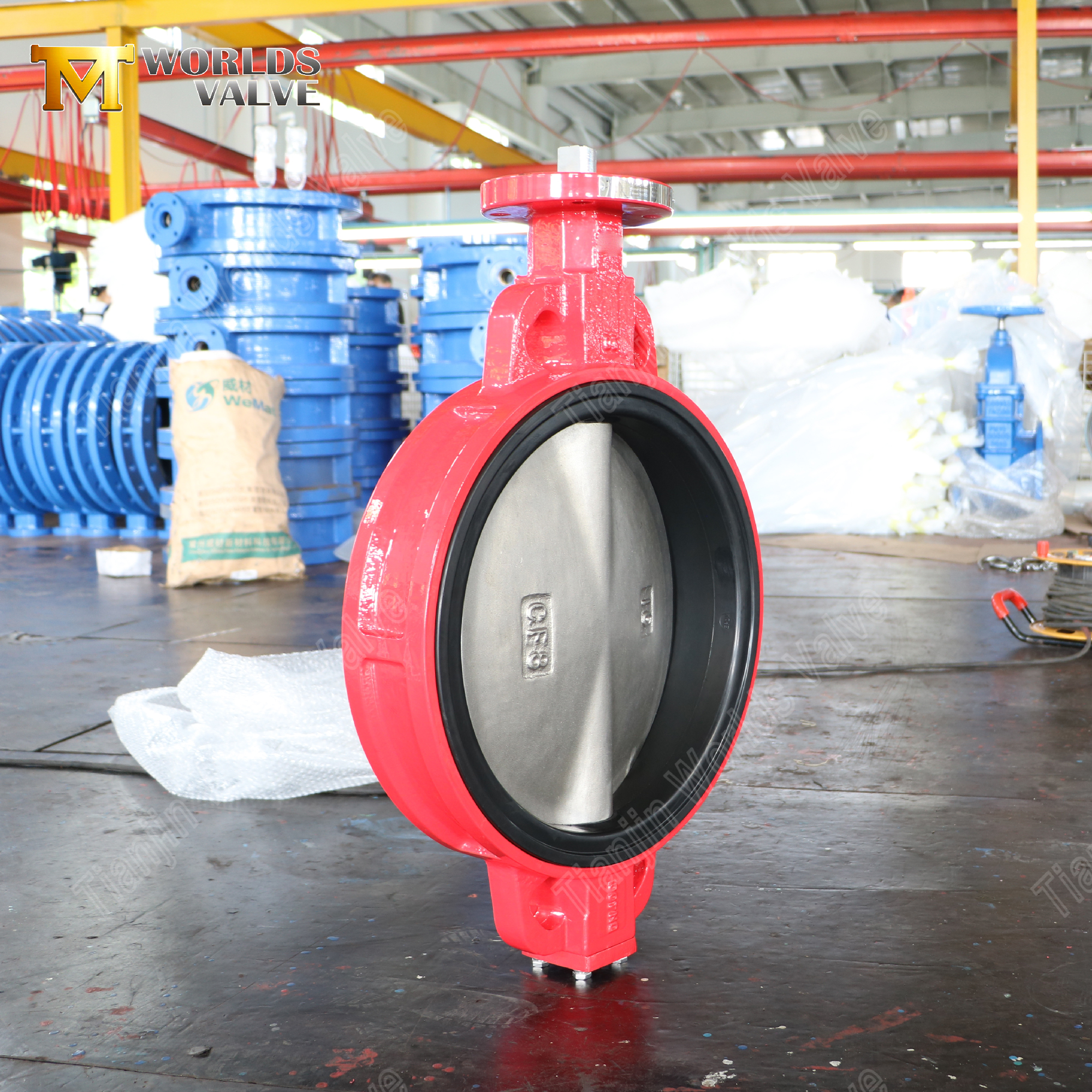

Válvula de mariposa tipo oblea | Cuerpo de hierro dúctil | Disco CF8 | Asiento de EPDM
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

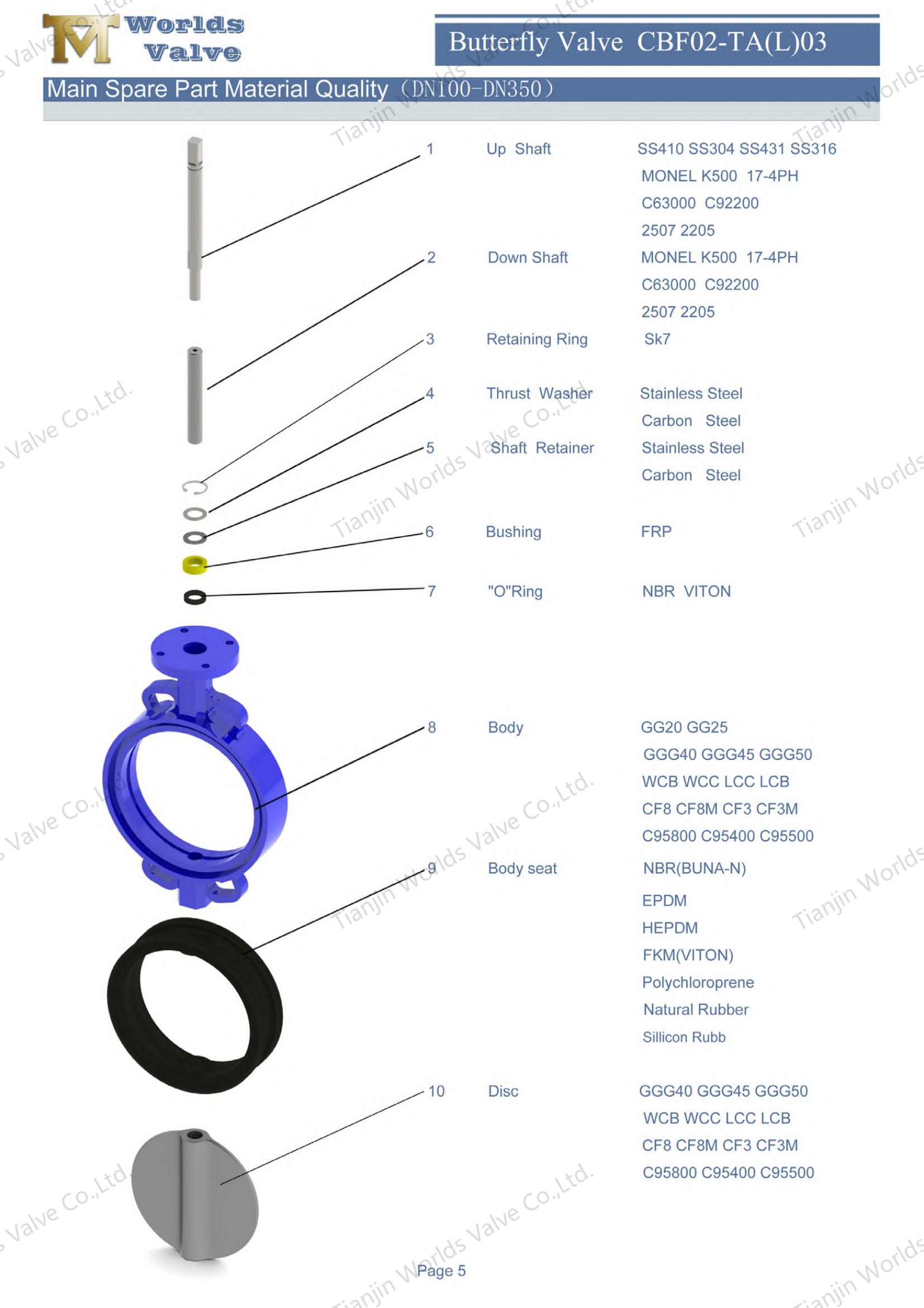

CBF02-TA03 - Información detallada del producto
1. Cuerpo de hierro dúctil: alta resistencia y resistencia al impacto
El hierro dúctil GGG40/500-7 ofrece una resistencia a la tracción superior a 400 MPa (65 ksi) y un alargamiento excelente.
Proporciona alta resistencia al impacto y durabilidad superior en comparación con el hierro fundido gris.
El revestimiento epoxi (cualquier color RAL) protege contra la corrosión externa.
2. Disco de acero inoxidable CF8: resistente a la corrosión y rentable
CF8 (ASTM A351 Grado CF8 / AISI 304) ofrece buena resistencia a la corrosión del agua y productos químicos suaves.
El acabado superficial liso minimiza la resistencia al flujo y evita la acumulación de medios.
Adecuado para ácidos, álcalis y soluciones salinas neutras.
3. Asiento de EPDM: sellado hermético para servicios de agua y climatización
Excelente resistencia al agua, vapor, ozono, rayos UV y envejecimiento.
Adecuado para medios ácidos débiles y álcalis débiles.
Rango de temperatura: aproximadamente -20 ℃ a +120 ℃.
4. Vástago de acero inoxidable SS431: alta resistencia y resistencia a la corrosión
El acero inoxidable martensítico ofrece una de las mejores combinaciones de resistencia a la corrosión, alta resistencia y tenacidad al impacto entre los aceros inoxidables.
Alta resistencia a la tracción y a la torsión, ideal para aplicaciones de vástagos de válvulas.
Mejor resistencia a la corrosión que el acero inoxidable 420 y excelente resistencia al desgaste.
5. Diseño compacto de oblea: instalación que ahorra espacio
Se instala directamente entre bridas de tuberías estándar mediante pernos pasantes.
No se requieren bridas complementarias: tamaño compacto y liviano.
Las dimensiones cara a cara cumplen con ISO 5752 / EN 558 Serie 20.
6. Cierre hermético 100% bidireccional
Sellado sin fugas visibles sin restricción en la dirección del flujo.
Rendimiento confiable incluso en condiciones de baja presión.
Reducción de la pérdida de presión y de los costes energéticos.
7. Solución OEM/ODM totalmente personalizable
Materiales del cuerpo: Fundición dúctil (estándar), WCB, CF8, CF8M.
Materiales del disco: CF8 (estándar), CF8M, bronce aluminio, dúplex.
Materiales del asiento: EPDM (estándar), NBR, Viton, PTFE.
Materiales del vástago: SS431 (estándar), SS304, SS316, SS420.
Clasificaciones de presión: PN10, PN16, Clase 125, Clase 150.
Normas de bridas: EN 1092, ANSI B16.5, AS2129, JIS.
Operación: Palanca manual, engranaje helicoidal, actuador eléctrico, actuador neumático.
Certificaciones: ISO 9001, CE, UKCA, WRAS, ACS disponibles bajo petición.
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa tipo oblea（CBF02-TA03） |
Tamaño nominal | Tamaños disponibles (DN50-DN2000) |
Material del disco | Acero inoxidable (CF8) |
Material del asiento | EPDM |
Material del cuerpo | Hierro dúctil (con revestimiento epoxi); CF8, CF8M, AL-B,WCB, ... |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | PN10 / PN16 / Clase 150LB/ JIS5K/10K (personalizable) |

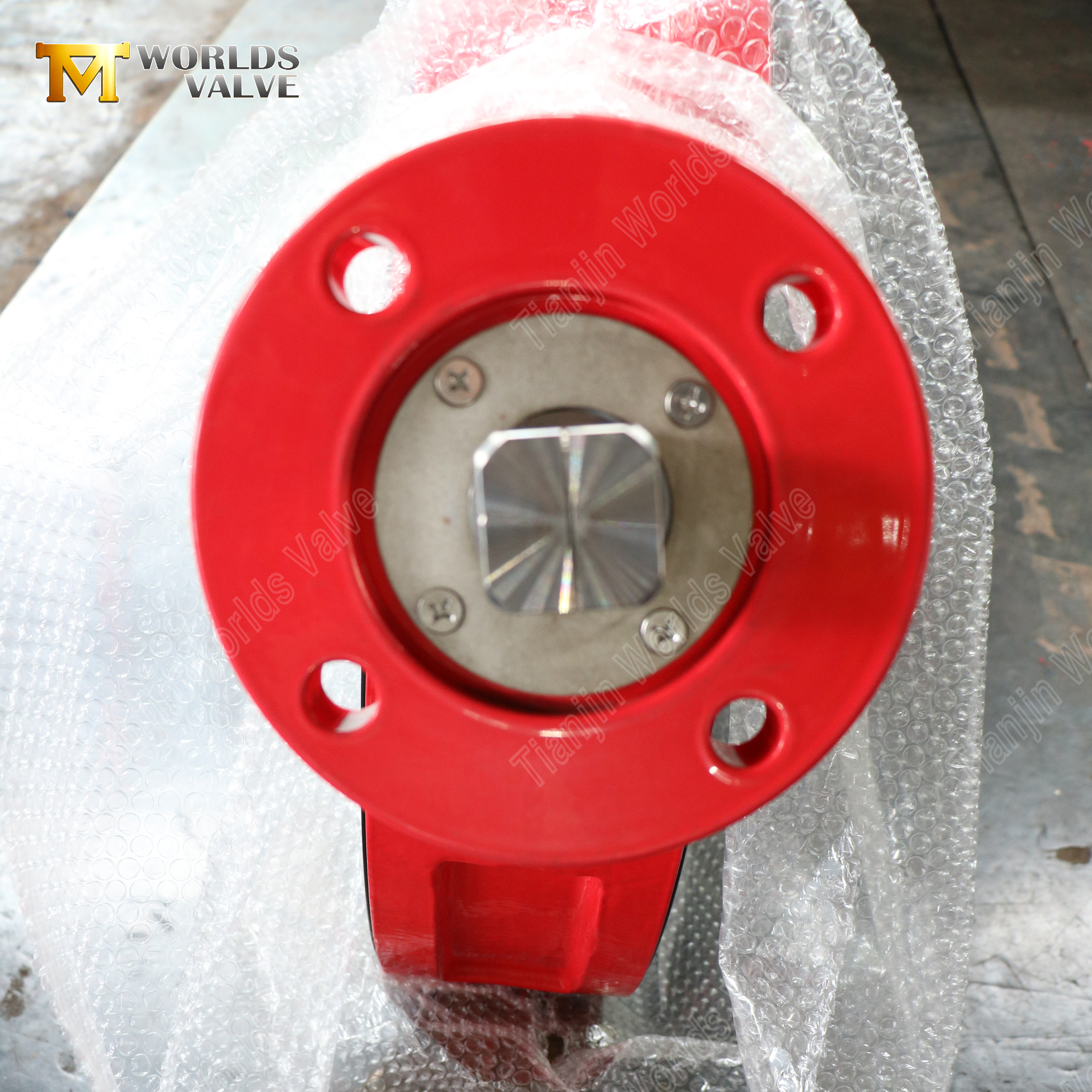

Brida superior | ISO 5211 opcional para montaje de actuador |
Medios aplicables | Ácidos, álcalis, disolventes, agua de mar, salmuera, agua de alta pureza, productos químicos |
Fabricante directo de OEM/ODM : producimos en nuestra propia fábrica con certificación ISO 9001, no en una empresa comercial. Cada válvula de mariposa tipo wafer se fabrica según sus especificaciones exactas.
Flexibilidad del material : el cuerpo, el disco, el asiento, el vástago, la presión nominal, el estándar de brida y el color del recubrimiento se pueden personalizar para adaptarse a sus requisitos específicos de temperatura y medios.
Ventaja del vástago SS431: combinación de alta resistencia y resistencia a la corrosión, superior al acero inoxidable 420, garantiza una transmisión de torsión confiable y durabilidad a largo plazo.
Rendimiento de sellado de EPDM : sellado hermético para servicios de agua, HVAC y productos químicos suaves con excelente resistencia al envejecimiento y a la intemperie.
Calidad certificada : certificación ISO 9001 con certificaciones CE, UKCA, WRAS y ACS disponibles a pedido.
Documentación completa : certificados de materiales (informes de pruebas de fábrica) e informes de pruebas de presión proporcionados con cada pedido.
Experiencia de exportación global : suministro de válvulas a más de 50 países con logística y soporte técnico confiables.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo de ingeniería está listo para analizar sus requisitos específicos de tamaño, material, presión y actuación, ya sea que necesite una válvula de mariposa tipo wafer estándar o una solución totalmente personalizada con materiales o actuación especiales.
