Válvula de mariposa tipo oblea | PN16 | Fabricante OEM: materiales y actuadores personalizados

Descripción general del producto

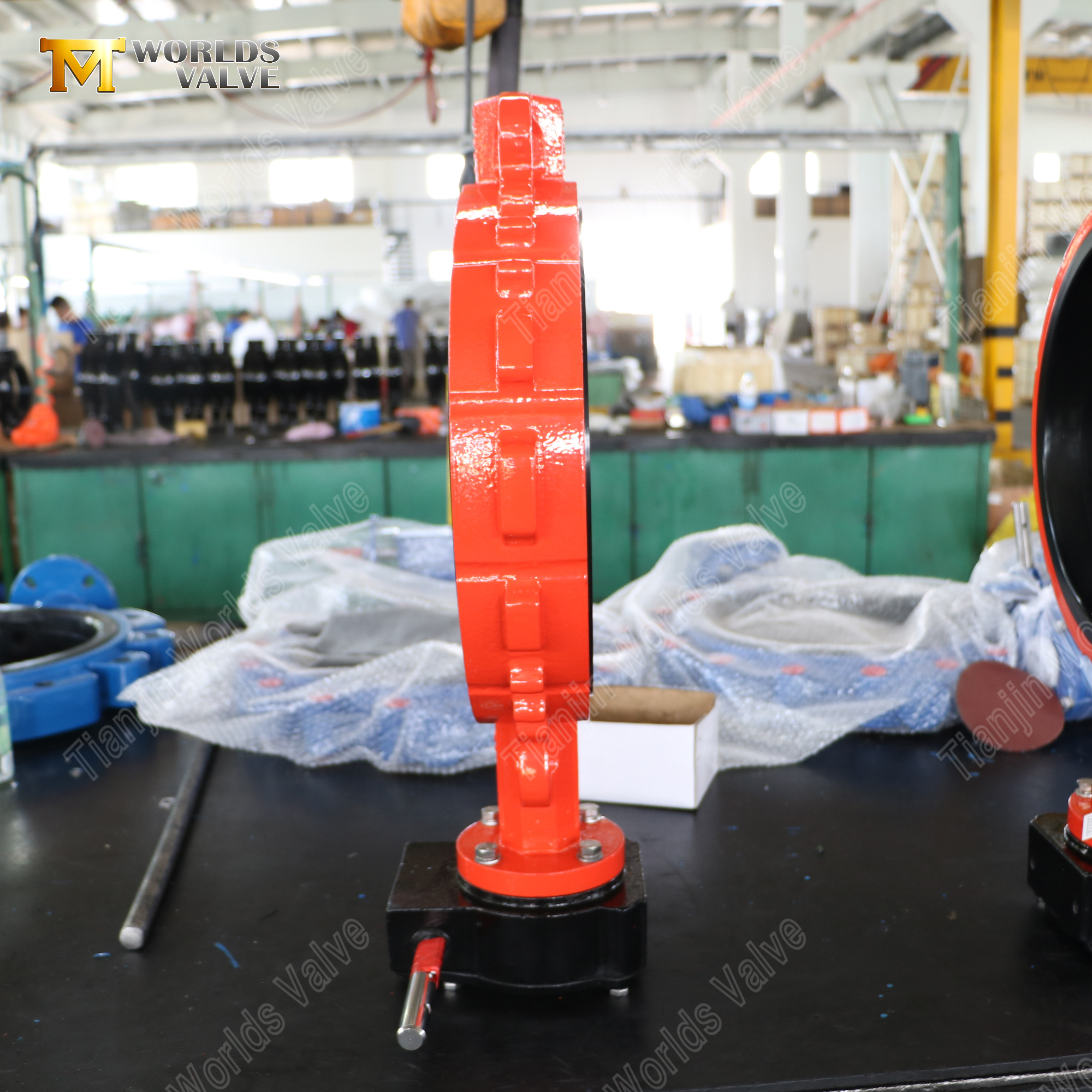

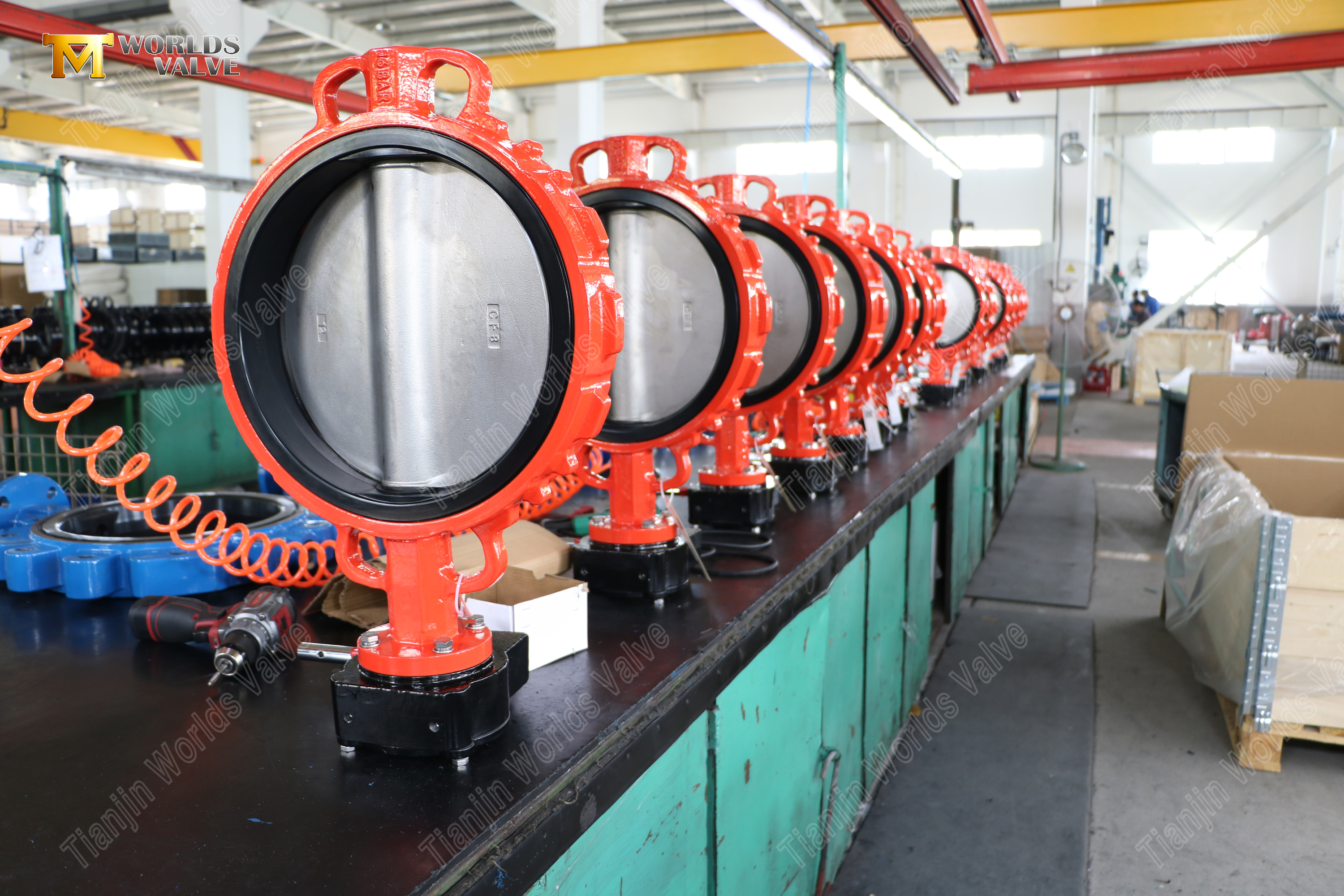

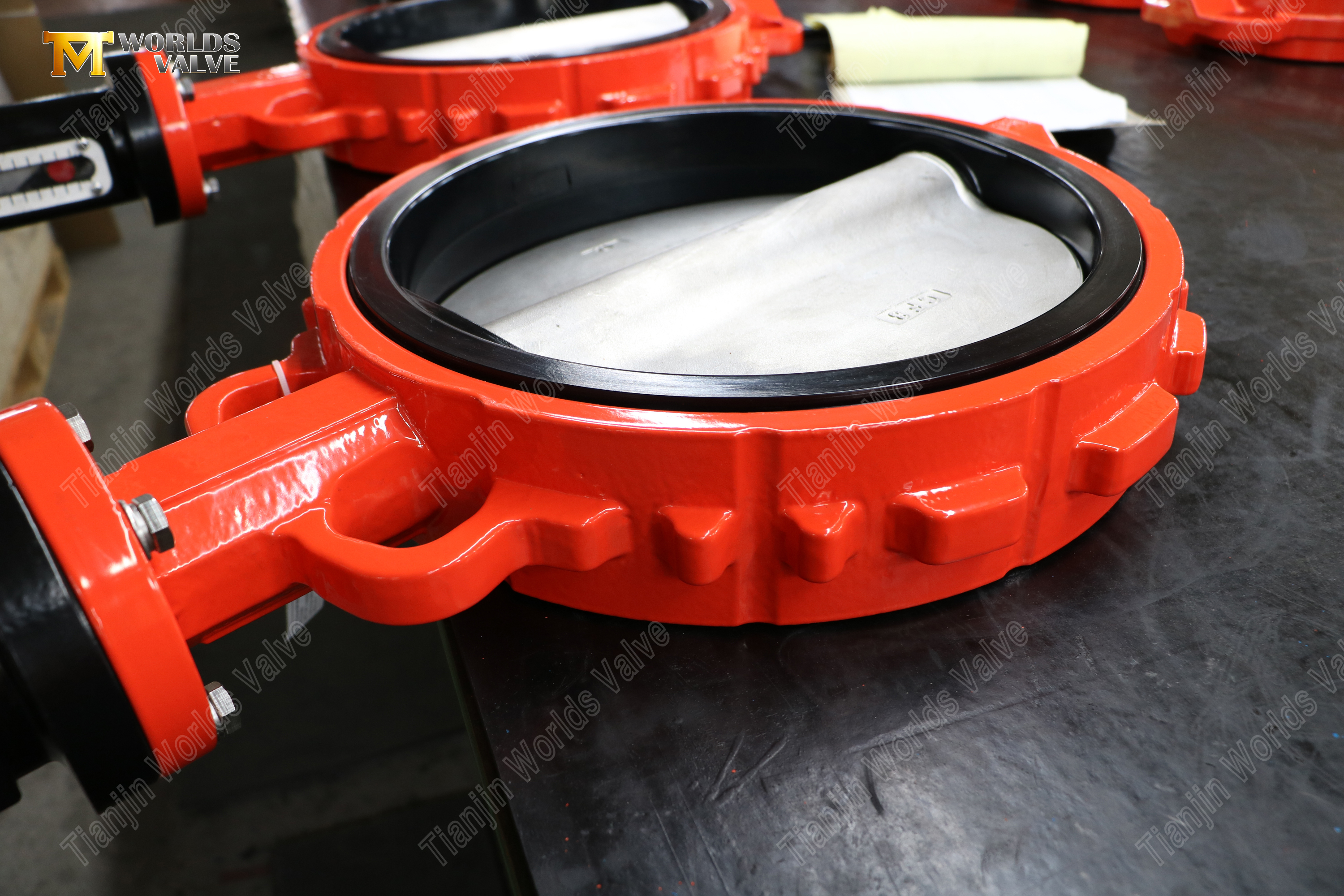

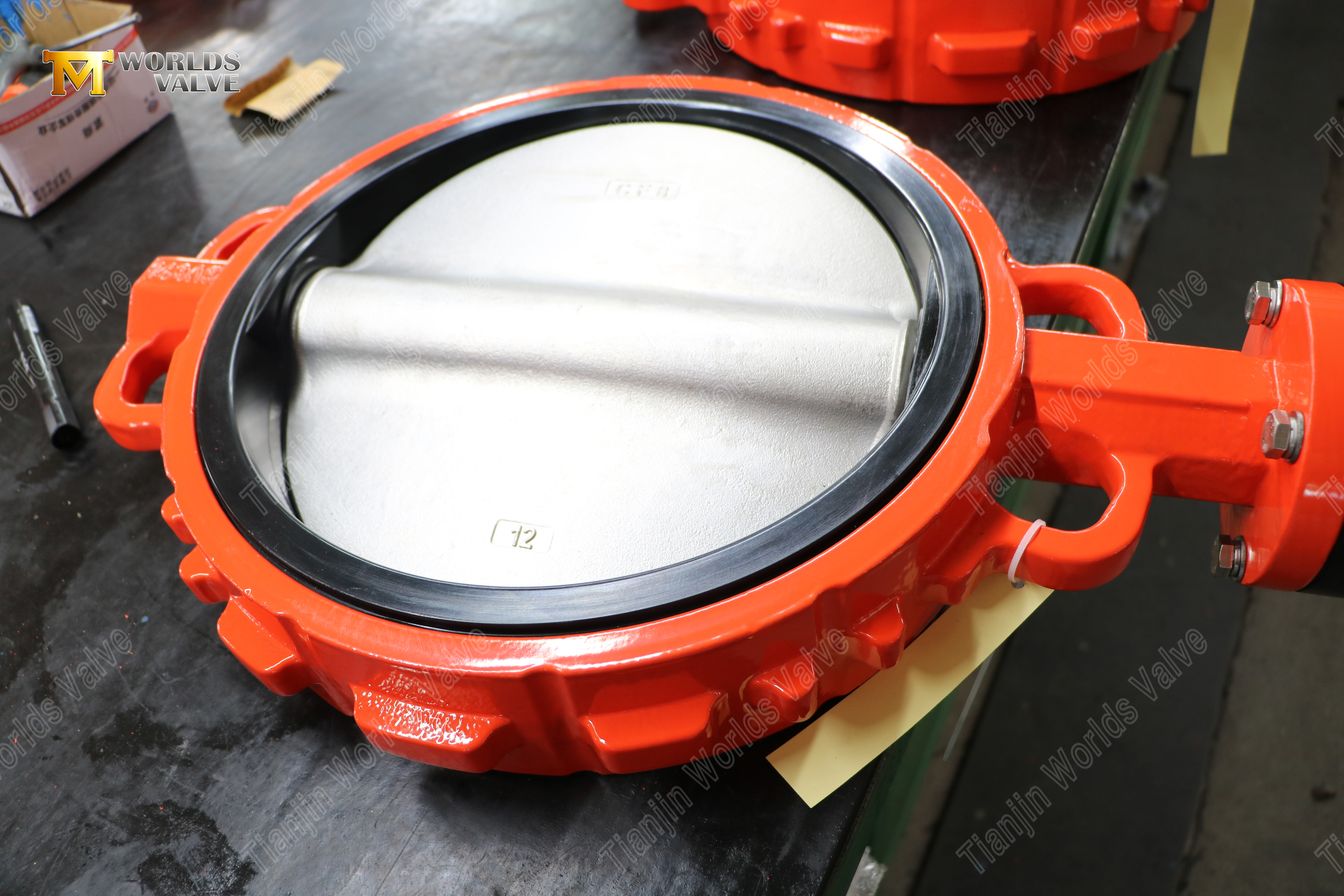

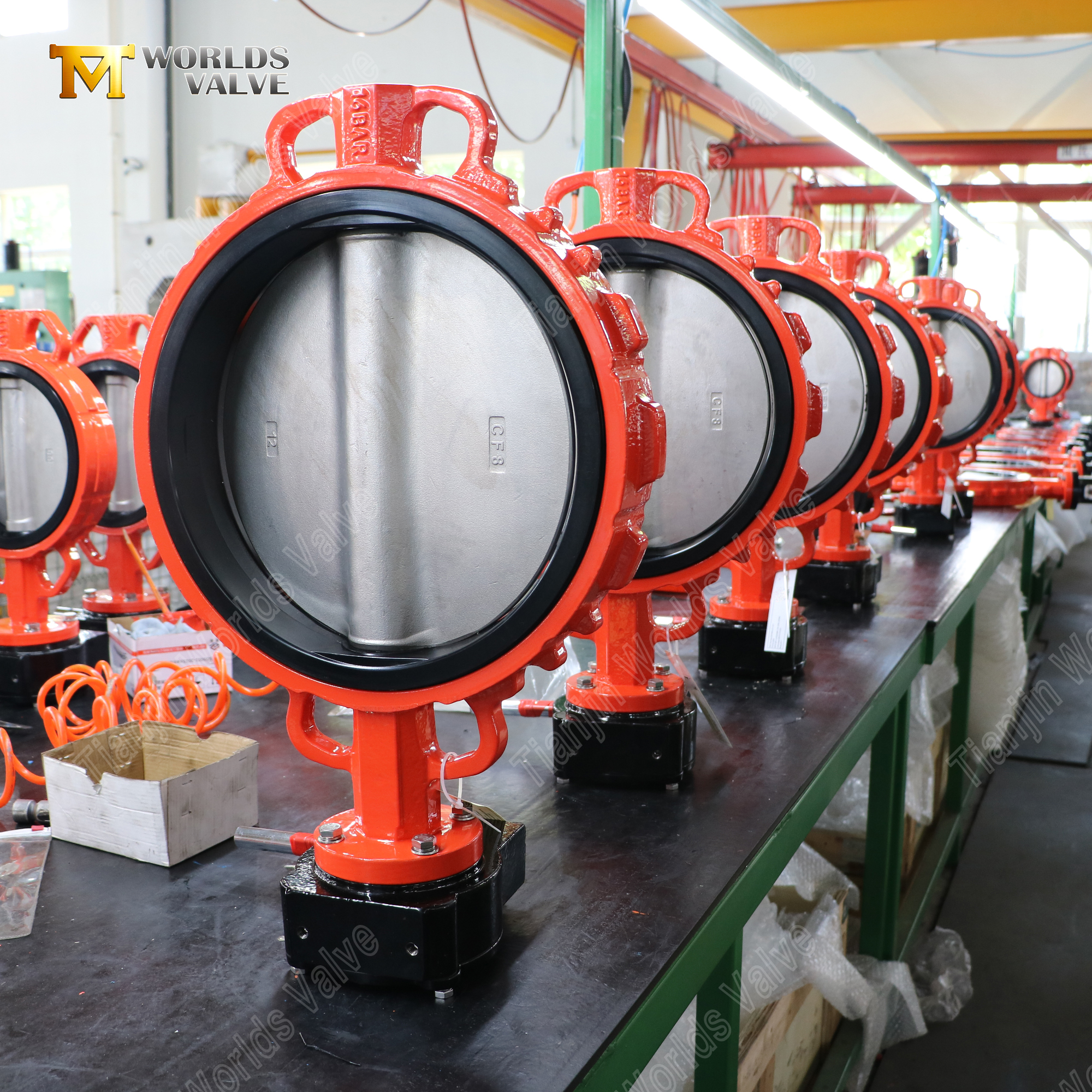

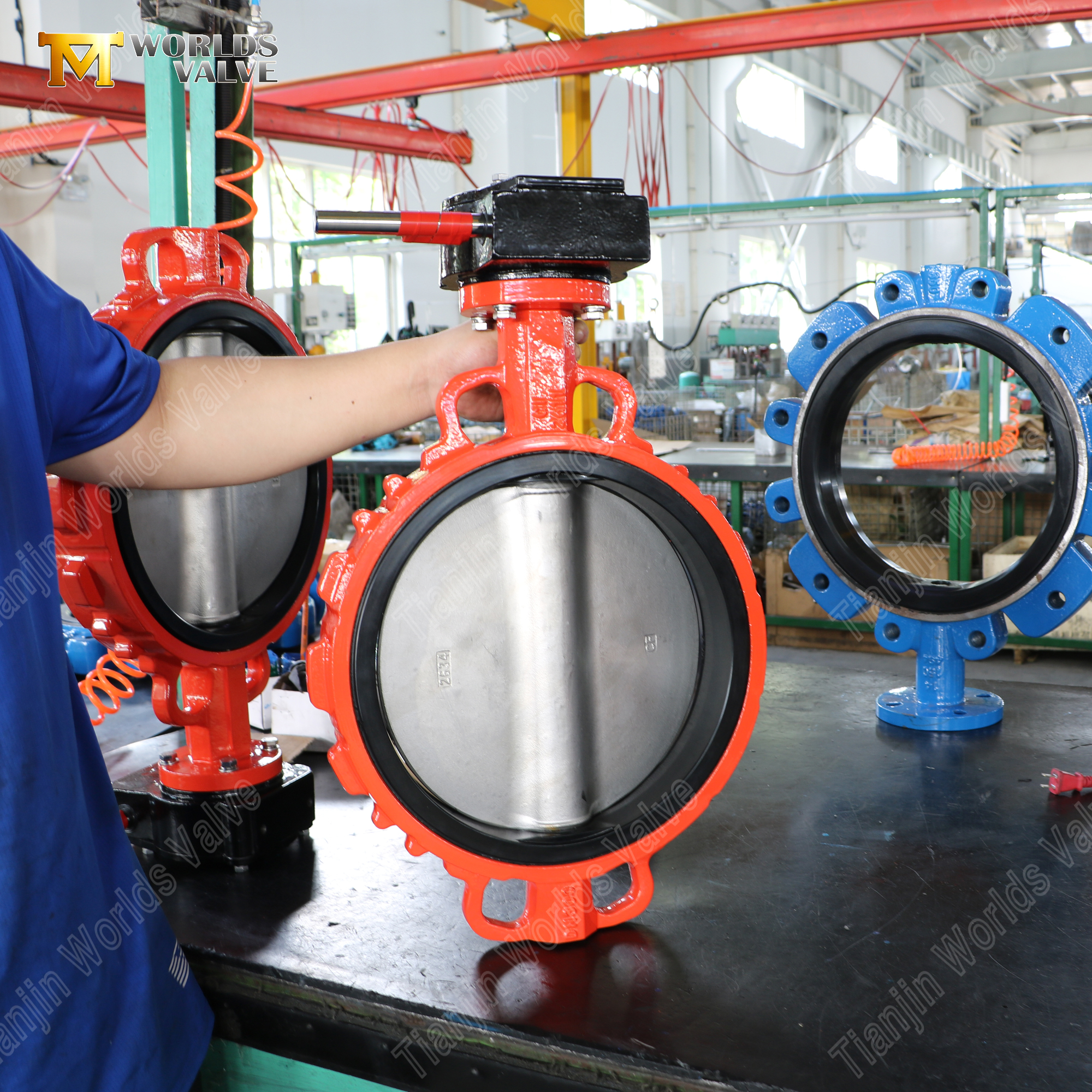

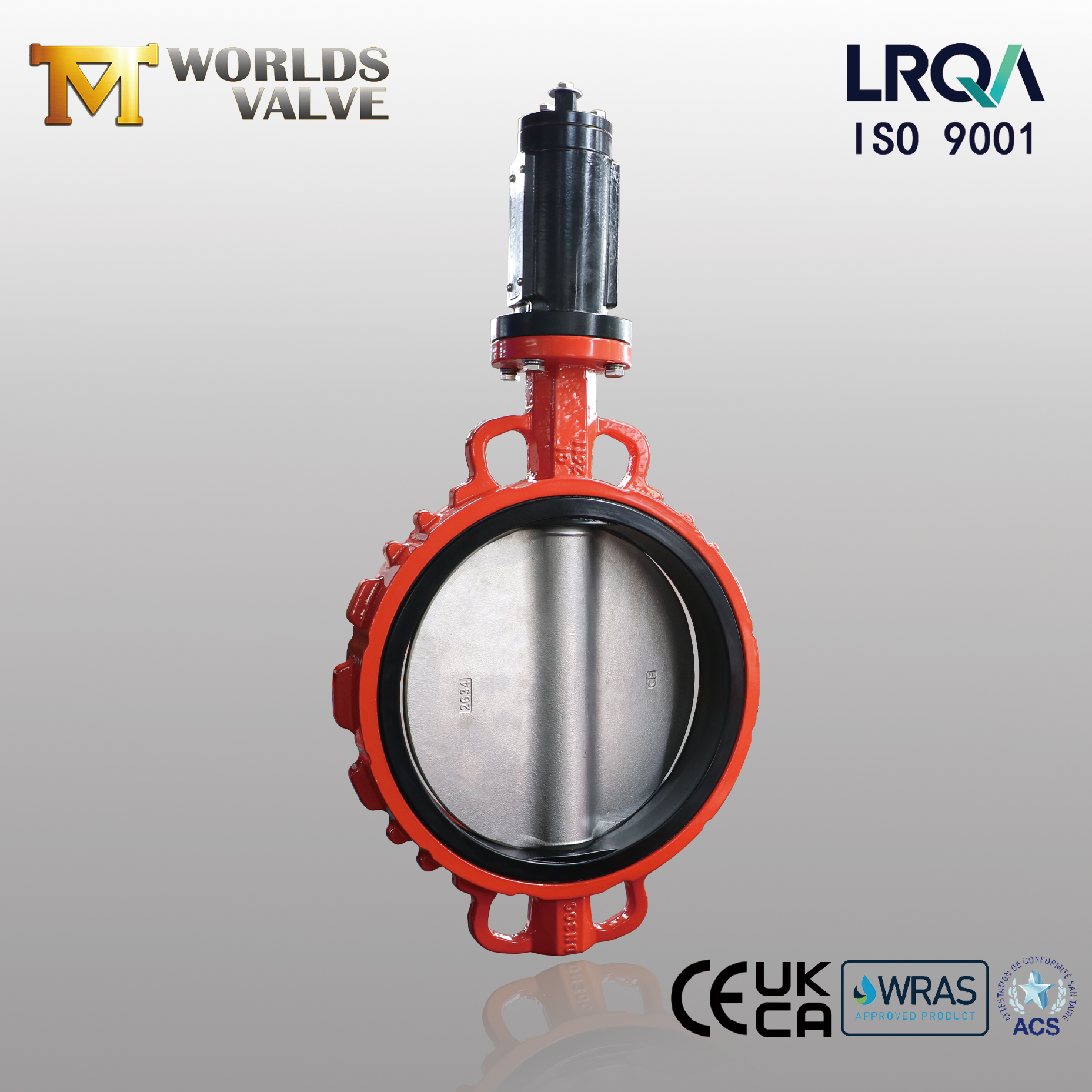

Tianjin Worlds Valve Co., Ltd. ofrece una válvula de mariposa tipo wafer con un cuerpo de hierro fundido ASTM A126 Clase B, un disco de acero inoxidable CF8 (AISI 304), un asiento de NBR (caucho de nitrilo) y un vástago de acero inoxidable AISI 420, clasificado para servicio de 16 bar (PN16). Esta válvula está diseñada para un control confiable de encendido/apagado y regulación básica en distribución de agua, HVAC y aplicaciones industriales en general donde la rentabilidad y el sellado confiable son prioridades. El cuerpo de la válvula tiene un acabado con un revestimiento epoxi RAL 2002 (rojo anaranjado) para mejorar la protección contra la corrosión y la visibilidad en entornos industriales.

Introducir:

Válvula de mariposa tipo oblea | Cuerpo ASTM A126 Clase B | Disco CF8 | Asiento NBR | 16 barras

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

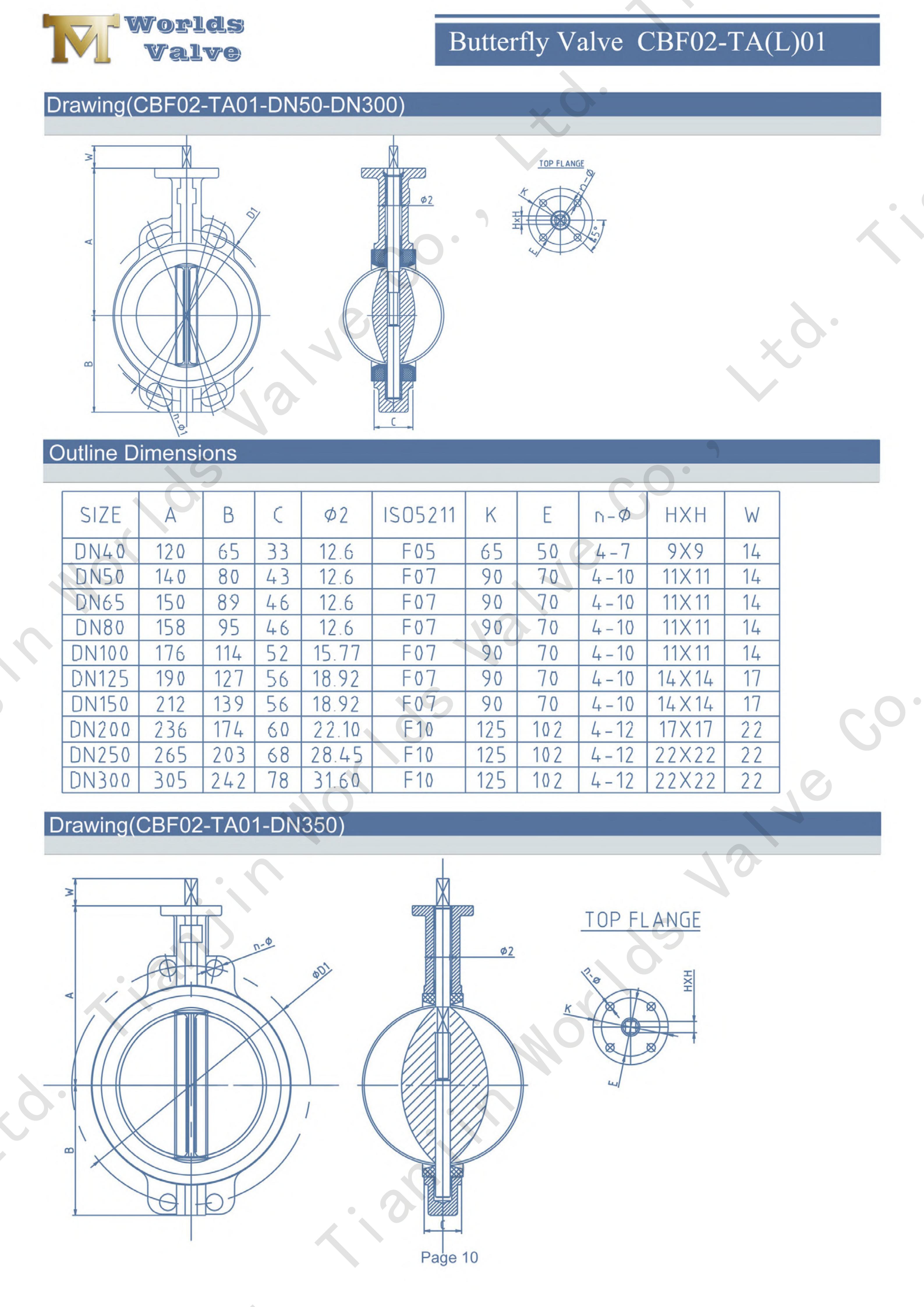

CBF02-TA01 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño tipo oblea

• Dimensiones compactas entre caras : el diseño de oblea reduce la longitud y el peso total, lo que ahorra espacio de instalación y reduce la carga de la tubería.

• Instalación sencilla y rápida : la válvula se coloca entre bridas estándar con solo unos pocos pernos, lo que reduce significativamente el tiempo de instalación y los costos de mano de obra.

• Rentable para aplicaciones de gran volumen : con una construcción más simple y un menor consumo de material, la válvula tipo wafer ofrece una excelente relación rendimiento-costo para aplicaciones de servicio general.

2. Material del cuerpo: ASTM A126 Clase B (hierro gris)

• Resistencia confiable para presiones estándar: el hierro gris ASTM A126 Clase B ofrece suficiente resistencia mecánica para aplicaciones de servicio general PN16 y Clase 150.

• Excelente maquinabilidad y estabilidad dimensional : el material permite una fundición precisa y tolerancias ajustadas, lo que garantiza un sellado confiable de las bridas y un funcionamiento suave.

• Rentable con opciones de actualización : esta opción económica se puede actualizar fácilmente a hierro dúctil, WCB, acero inoxidable o aleaciones dúplex para condiciones más exigentes.

3. Material del disco: acero inoxidable CF8 (AISI 304)

• Resistencia superior a la corrosión para servicios generales : CF8 resiste la oxidación y la corrosión en agua, productos químicos suaves y exposición atmosférica, lo que garantiza una larga vida útil.

• Seguro para aplicaciones de agua potable y alimentos : el material no tóxico, combinado con asientos aprobados, cumple con los estándares WRAS y ACS para agua potable y procesamiento de alimentos.

• Fuerte pero liviano: CF8 ofrece buena resistencia mecánica al tiempo que reduce el peso total de la válvula, lo que facilita el manejo y la instalación.

4. Material del asiento: NBR (caucho de nitrilo)

• Excelente resistencia al aceite y al combustible : el NBR mantiene la elasticidad y la integridad del sellado incluso después de un contacto prolongado con aceites minerales, grasas e hidrocarburos.

• Buena resistencia a la abrasión y al desgarro : el asiento resiste el desgaste causado por partículas pequeñas y ciclos frecuentes, lo que prolonga la vida útil del sellado.

• Amplia compatibilidad y rentabilidad : con un rango de -10 ℃ a +80 ℃, NBR ofrece un cierre hermético a un costo competitivo, con EPDM, Viton, PTFE o asientos con respaldo duro disponibles como alternativas.

5. Material del vástago: SS420 (AISI 420)

• Alta resistencia a la tracción y a la fluencia : el SS420 endurecido proporciona una transmisión de torsión robusta, especialmente para válvulas de gran diámetro o de alta presión.

• Excelente resistencia al desgaste y al desgaste : la superficie endurecida resiste el desgaste por fricción, lo que reduce las necesidades de mantenimiento durante muchos ciclos.

• A prueba de explosiones con protección contra la corrosión : el vástago cuenta con un mecanismo de retención para mayor seguridad y puede suministrarse en SS304, SS316 o Monel K500 para entornos más hostiles.

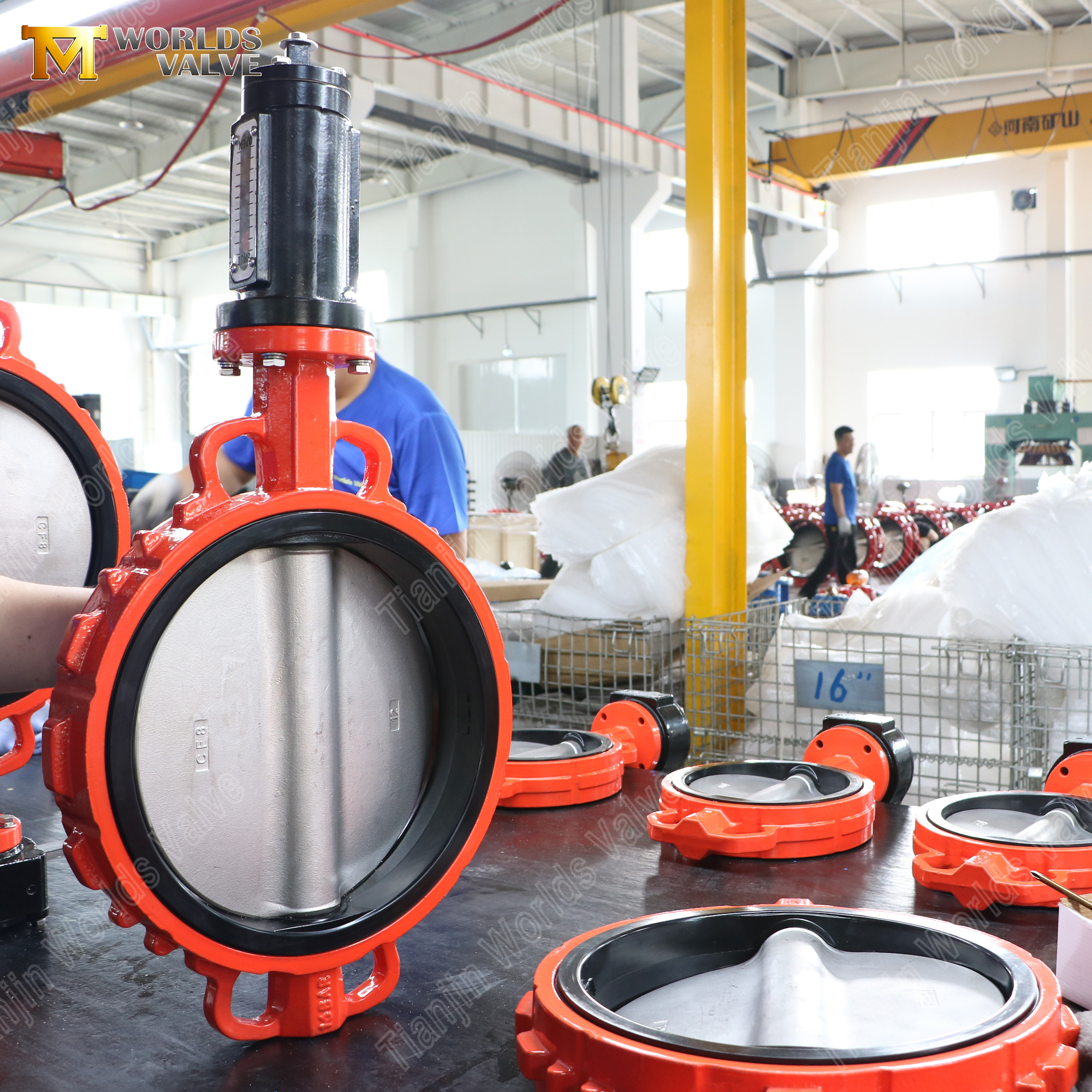

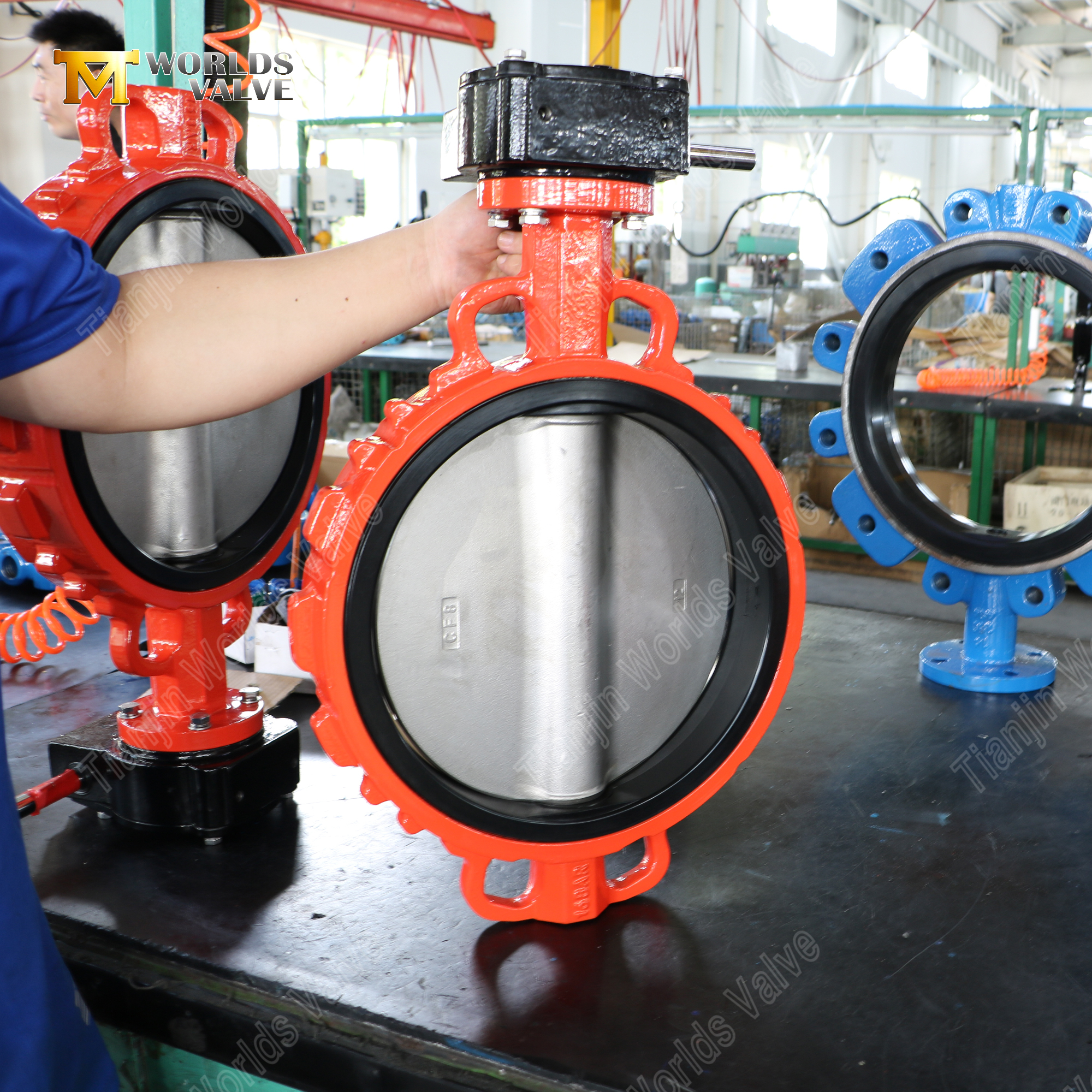

6. Opciones de actuador y montaje ISO 5211

• Interfaz estandarizada : la brida superior ISO 5211 acepta actuadores de cualquier marca, lo que permite un fácil reemplazo sin modificaciones en la tubería.

• Amplia gama de compatibilidad de actuadores : las válvulas se pueden equipar con palancas manuales, operadores de engranajes, transmisiones eléctricas, neumáticas, hidráulicas o de cadena para adaptarse a cualquier requisito de control.

• Interfaz personalizada disponible: se pueden fabricar patrones de montaje y conexiones de accionamiento que no sean ISO para cumplir con las especificaciones especiales del actuador.

Aplicaciones típicas

Gracias a su construcción robusta y opciones de materiales totalmente personalizables, esta válvula de mariposa tipo wafer se utiliza ampliamente en diversas industrias:

1. Suministro de agua municipal y tratamiento de aguas residuales: cierre confiable y regulación de flujo en estaciones de bombeo, plantas de tratamiento y redes de distribución.

2. Petróleo y Gas / Petroquímica – Manejo de petróleo crudo, combustibles refinados, lubricantes y gas natural con asientos NBR y carrocerías robustas.

3. HVAC (calefacción, ventilación y aire acondicionado): válvulas compactas y livianas para sistemas de agua fría, agua caliente y torres de enfriamiento.

4. Refrigeración marina y de agua de mar : con discos de acero inoxidable dúplex o bronce de aluminio, la válvula resiste la corrosión salina en la construcción naval y en las centrales eléctricas costeras.

5. Químico y farmacéutico: los cuerpos de acero inoxidable con asientos de PTFE o Viton brindan compatibilidad con ácidos agresivos, solventes y medios de alta pureza.

6. Alimentos y bebidas/Agua de alta pureza: los discos CF8/CF8M y los asientos de EPDM/PTFE cumplen con los estándares sanitarios para procesos cerveceros, lácteos y farmacéuticos.

7. Sistemas de protección contra incendios : el diseño robusto garantiza un control confiable de encendido y apagado en líneas de agua contra incendios y sistemas de diluvio (con certificaciones disponibles a pedido).

8. Generación de energía y metalurgia : manejo de agua de refrigeración, lodos de cenizas y gases industriales en plantas térmicas e hidroeléctricas.

9. Riego agrícola: válvulas de gran diámetro para una distribución eficiente del agua en tierras de cultivo y proyectos de invernaderos.

¿Por qué elegir la válvula Tianjin Worlds?

1. Fábrica directa, sin intermediarios : poseemos y operamos nuestras instalaciones de producción con certificación ISO 9001 en Tianjin. Al trabajar directamente con nosotros, elimina los costos de intermediarios, obtiene precios transparentes y mantiene comunicación directa con nuestros equipos de ingeniería y producción en cada etapa de su pedido.

2. Más de 19 años de experiencia en exportación : nuestros equipos de ventas y logística conocen bien el comercio internacional, incluida la documentación aduanera, las regulaciones de envío y el embalaje de exportación. Hemos entregado válvulas con éxito a más de 50 países, garantizando una entrega sin problemas en todo momento.

3. Personalización total (OEM/ODM) : no le limitamos a nuestro catálogo estándar. Usted especifica el material, la presión nominal, el tamaño, el revestimiento, el actuador, el estándar de brida y la marca, y nosotros lo fabricamos exactamente según sus planos. Proporcionamos dibujos 2D/3D para su aprobación antes de la producción.

4. Certificaciones internacionales completas : nuestros productos cuentan con las certificaciones ISO 9001, CE, UKCA, WRAS (agua potable) y ACS (Francia). La certificación DNV y ABS se puede proporcionar por pedido, lo que respalda los requisitos de su proyecto más exigentes.

5. Documentación de calidad completa : creemos en la transparencia total. Cada envío incluye certificados de pruebas de materiales (MTC), informes de pruebas hidrostáticas y neumáticas, registros de inspección dimensional y, si es necesario, informes de END y certificados de inspección de terceros.

6. Riguroso control de calidad interno : desde la inspección de la materia prima y la fundición hasta el mecanizado, el ensamblaje y las pruebas finales, cada paso de la producción se monitorea bajo nuestro sistema de gestión de calidad auditado por DNV. Realizamos pruebas de presión al 100% en cada válvula antes de salir de nuestra fábrica.

7. Plazos de entrega competitivos : con una capacidad de producción anual que supera las 8000 toneladas y un equipo de gestión de proyectos dedicado, equilibramos la calidad con la eficiencia, garantizando que su pedido personalizado se entregue a tiempo, siempre.

8. Soporte técnico posventa : nuestros ingenieros están disponibles para ayudar con orientación de instalación, resolución de problemas y recomendaciones de mantenimiento, garantizando que su válvula funcione de manera confiable durante toda su vida útil.

Póngase en contacto: personalice su válvula hoy:

En Tianjin Worlds Valve Co., Ltd., no solo vendemos válvulas: diseñamos soluciones adaptadas a las condiciones únicas de su tubería. Ya sea que necesite una configuración estándar como la descrita anteriormente o un diseño totalmente personalizado con aleaciones especializadas, asientos resistentes a altas temperaturas o accionamiento automatizado, estamos listos para darle vida a sus especificaciones.

Le invitamos cordialmente a visitar nuestra fábrica en Tianjin, China. Visite nuestras líneas de producción, sea testigo de primera mano de nuestros procesos de control de calidad y analice los requisitos de su proyecto con nuestros ingenieros experimentados.

Para comenzar, simplemente envíenos su consulta con los siguientes detalles:

• Tamaño requerido, clasificación de presión y conexión final

• Tipo de medio, temperatura de funcionamiento y condiciones de flujo.

• Combinación de materiales preferida (o permítanos recomendarle una)

• Tipo de actuador y requisitos de control.

• Cantidad objetivo y puerto de destino

Nuestro equipo de ventas responderá dentro de las 24 horas con una cotización competitiva y una propuesta de ingeniería preliminar.

Contáctenos ahora y construyamos su válvula juntos.
