Válvula de mariposa tipo oblea de PTFE: disco encapsulado de PTFE, clase 150, fabricante OEM

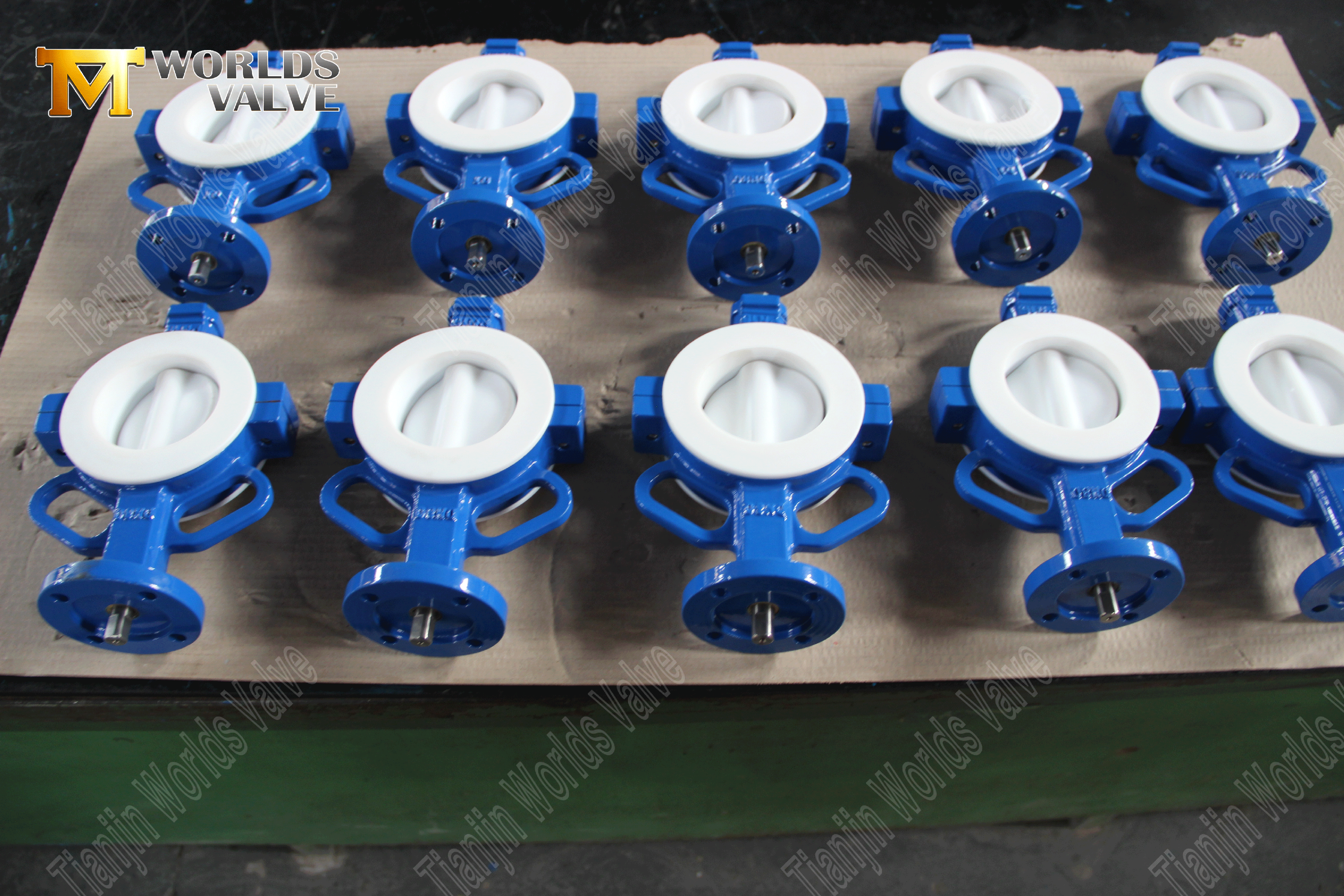

Descripción general del producto

Una válvula de mariposa tipo oblea de PTFE está diseñada para aplicaciones donde la resistencia química y la pureza del fluido no son negociables. El cuerpo de la oblea se asienta entre dos bridas de tubería, lo que mantiene la dimensión entre caras corta y el peso total bajo: una opción práctica para patines de dosificación de productos químicos, servicios públicos de limpieza farmacéutica y proyectos de modernización donde el espacio es reducido.

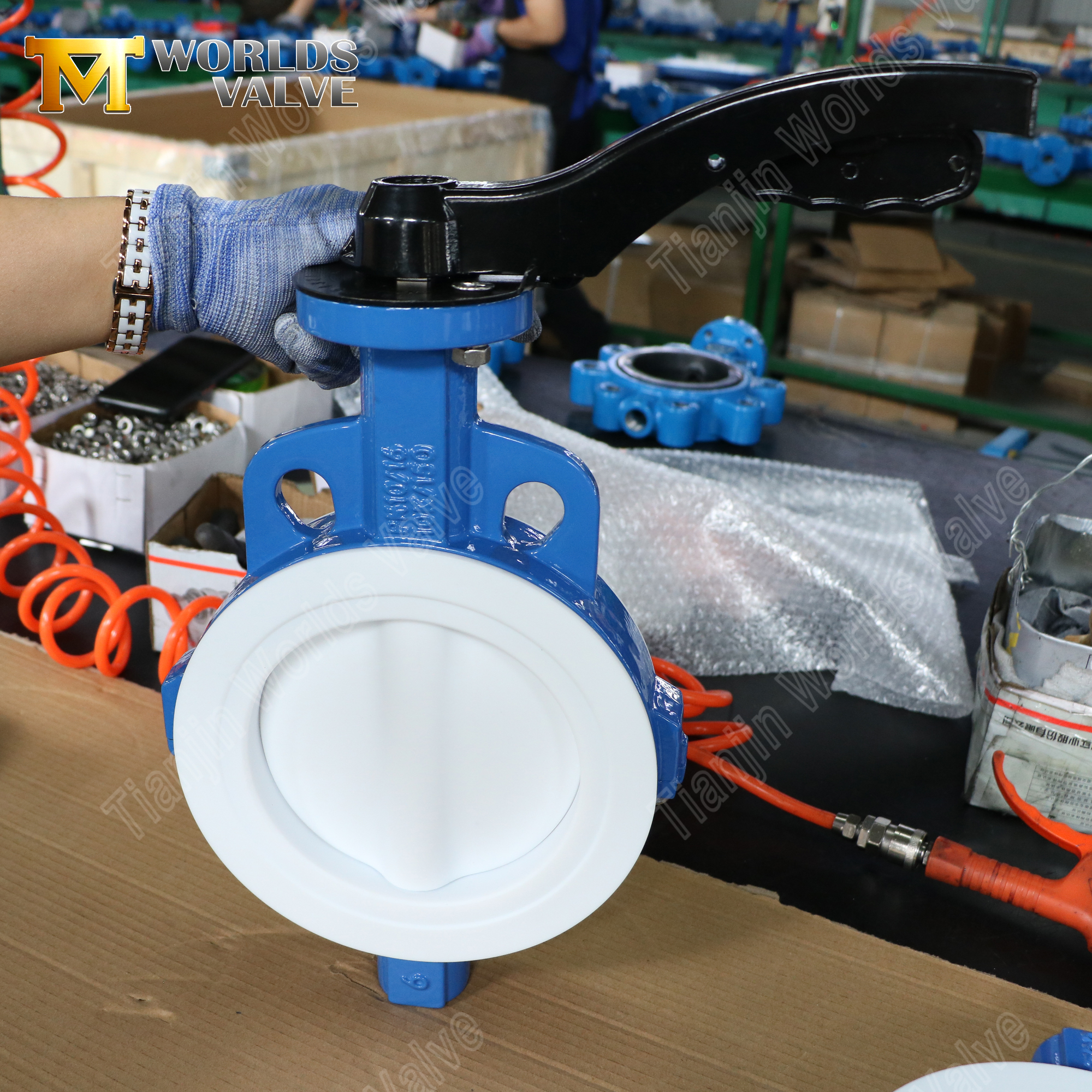

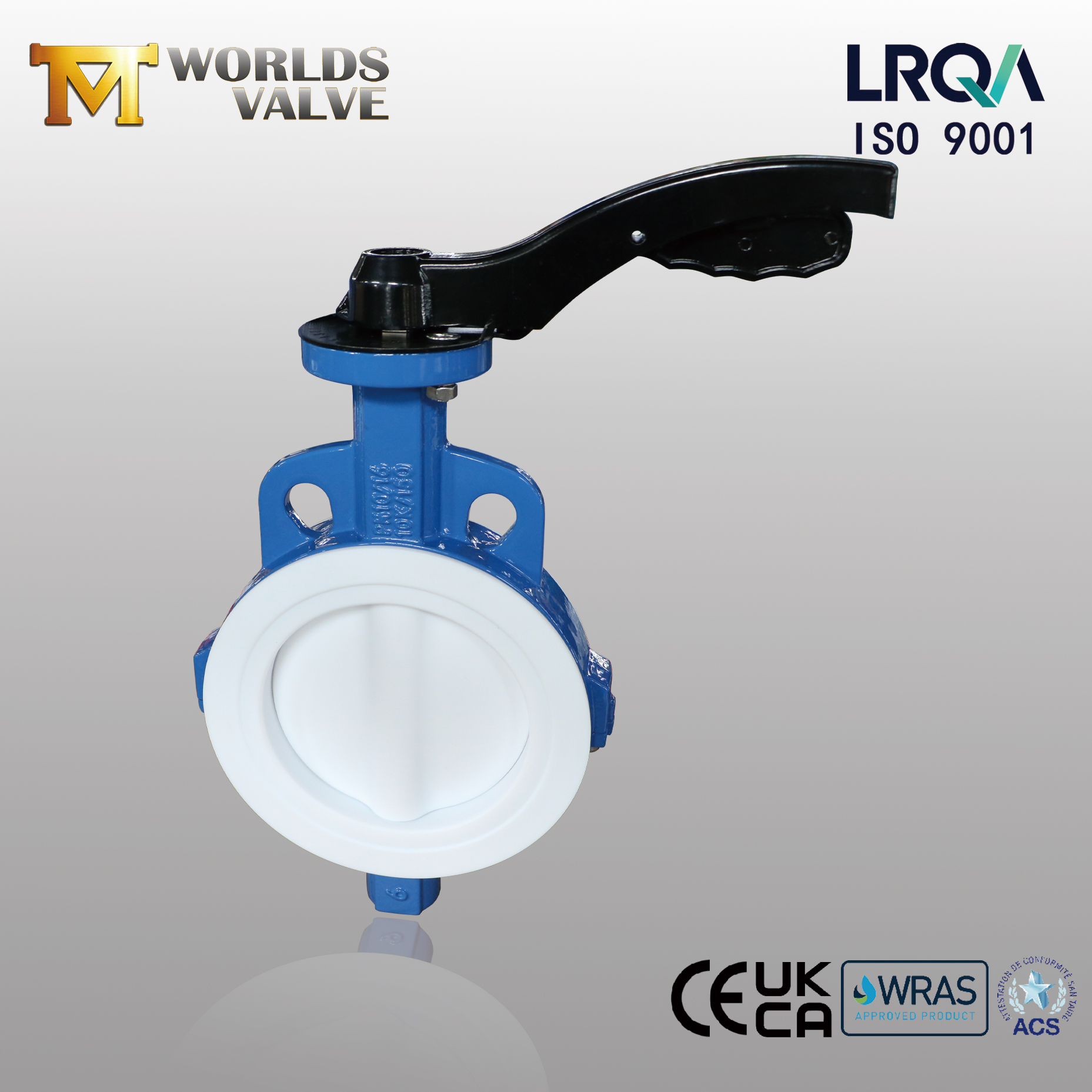

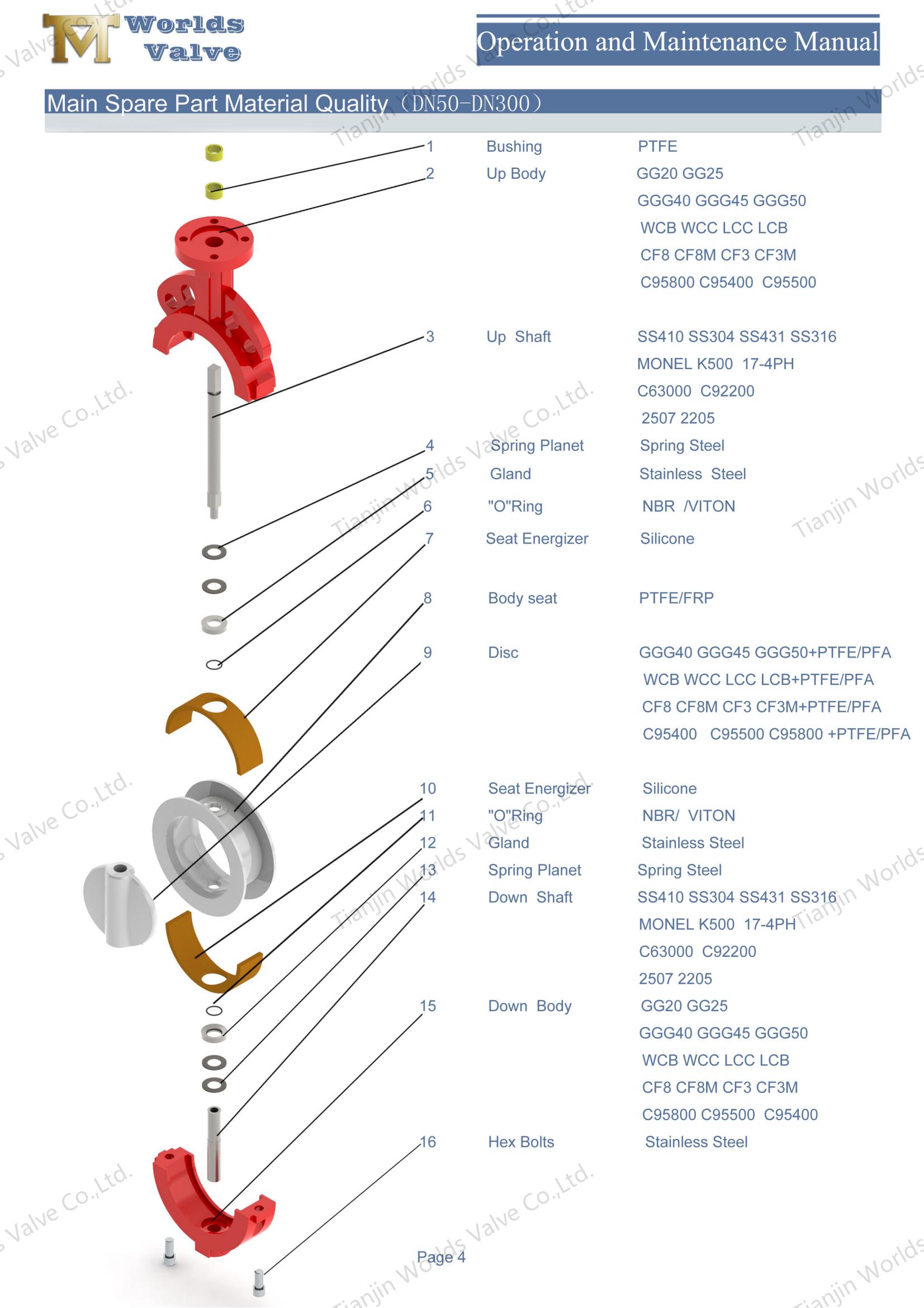

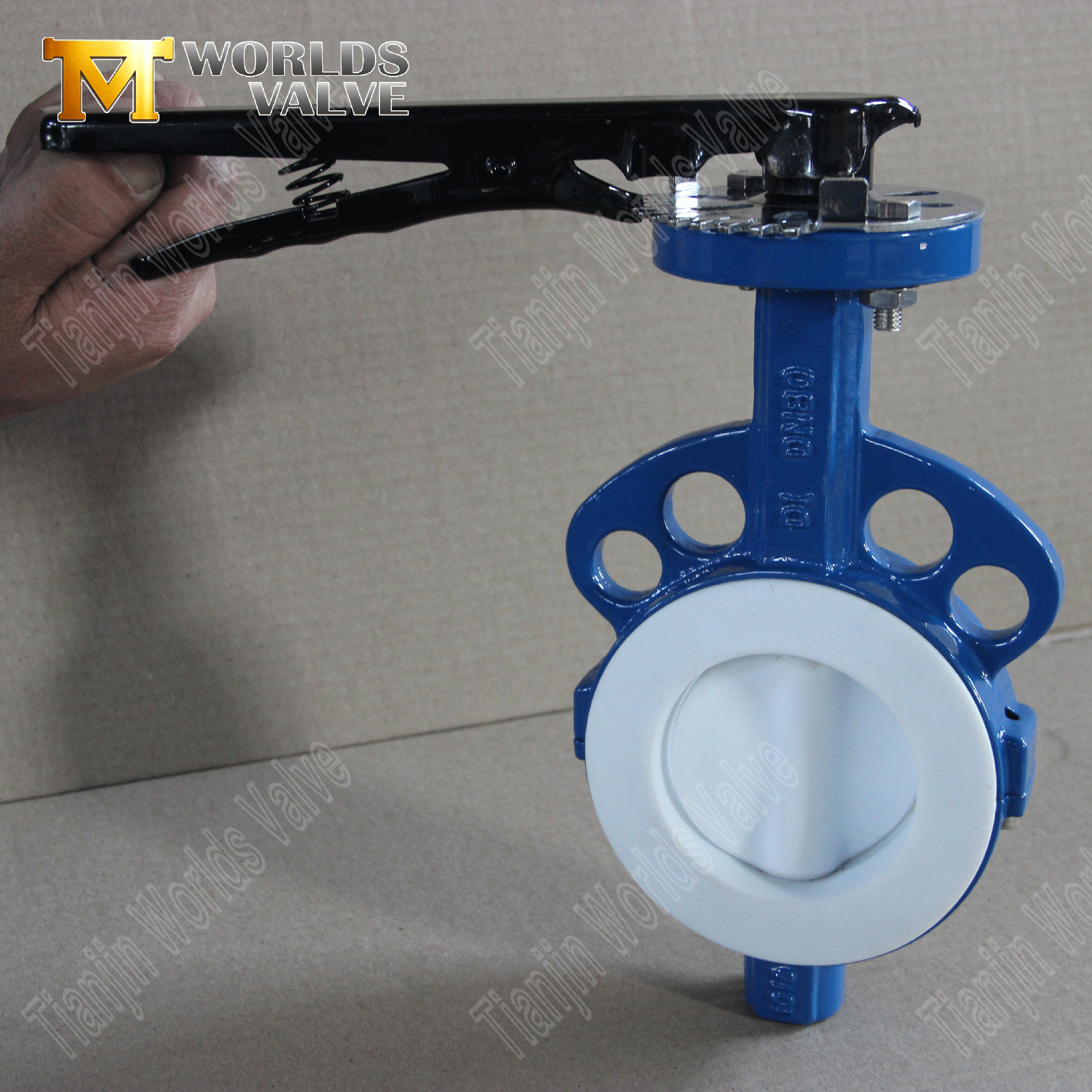

Este modelo combina un cuerpo de hierro dúctil con un disco de acero inoxidable CF8M (AISI 316) completamente encapsulado en PTFE, un asiento de PTFE y un vástago de acero inoxidable 17-4PH clasificado en Clase 150 y operado mediante una palanca manual con placa de bloqueo.

La encapsulación de PTFE en el disco y el asiento de PTFE trabajan juntos para crear un camino humedecido químicamente inerte. Con un rango de resistencia de pH de 0 a 14, el PTFE maneja ácidos concentrados, cáusticos, solventes y oxidantes que degradarían rápidamente los asientos elastoméricos o corroerían los componentes metálicos sin revestimiento. El vástago 17-4PH, un acero inoxidable endurecido por precipitación con una resistencia a la tracción de hasta 1100 MPa, proporciona la resistencia mecánica necesaria para una transmisión de par confiable a lo largo de miles de ciclos.

Como fabricante directo de OEM/ODM con más de 15 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. ofrece válvulas de mariposa tipo oblea de PTFE totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas, recubrimientos y actuadores), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificado por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

Válvula de mariposa de PTFE | Cuerpo DI | Disco CF8M recubierto de PTFE | Clase 150 | Volante

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

CBF04-TA04 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

1. Diseño tipo oblea: compacto y que ahorra espacio

• Cara a cara corta : el cuerpo de la oblea encaja entre dos bridas de tubería, lo que requiere una longitud mínima de tubería, ideal para plataformas de dosificación de químicos y diseños de plantas compactas.

• Ligero : significativamente más liviano que los diseños con bridas o con orejetas, lo que simplifica el manejo y reduce la carga estructural en los soportes de las tuberías.

• Instalación rápida : simplemente centre la válvula entre las bridas y apriete los pernos pasantes, sin necesidad de soldadura, roscado ni herramientas especiales.

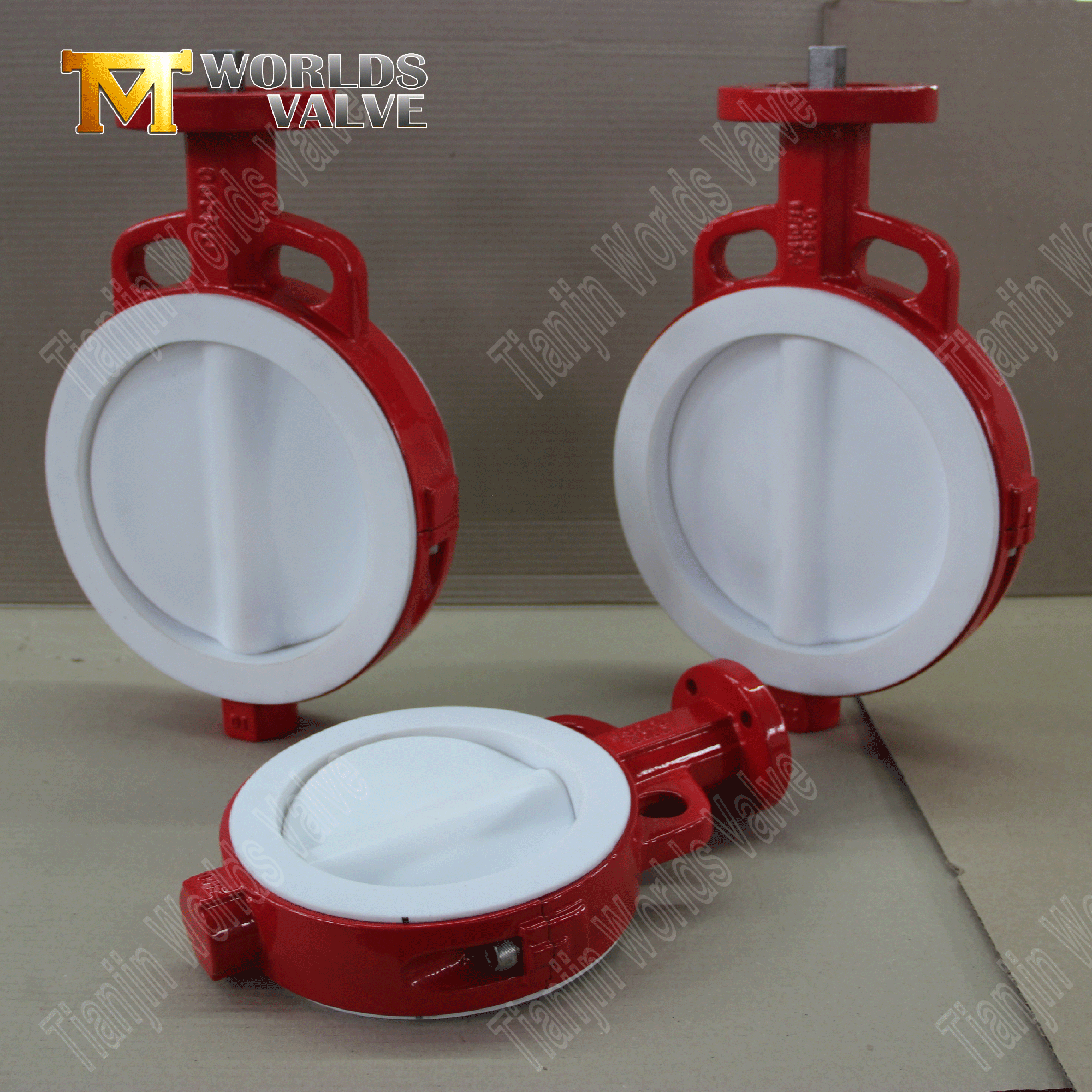

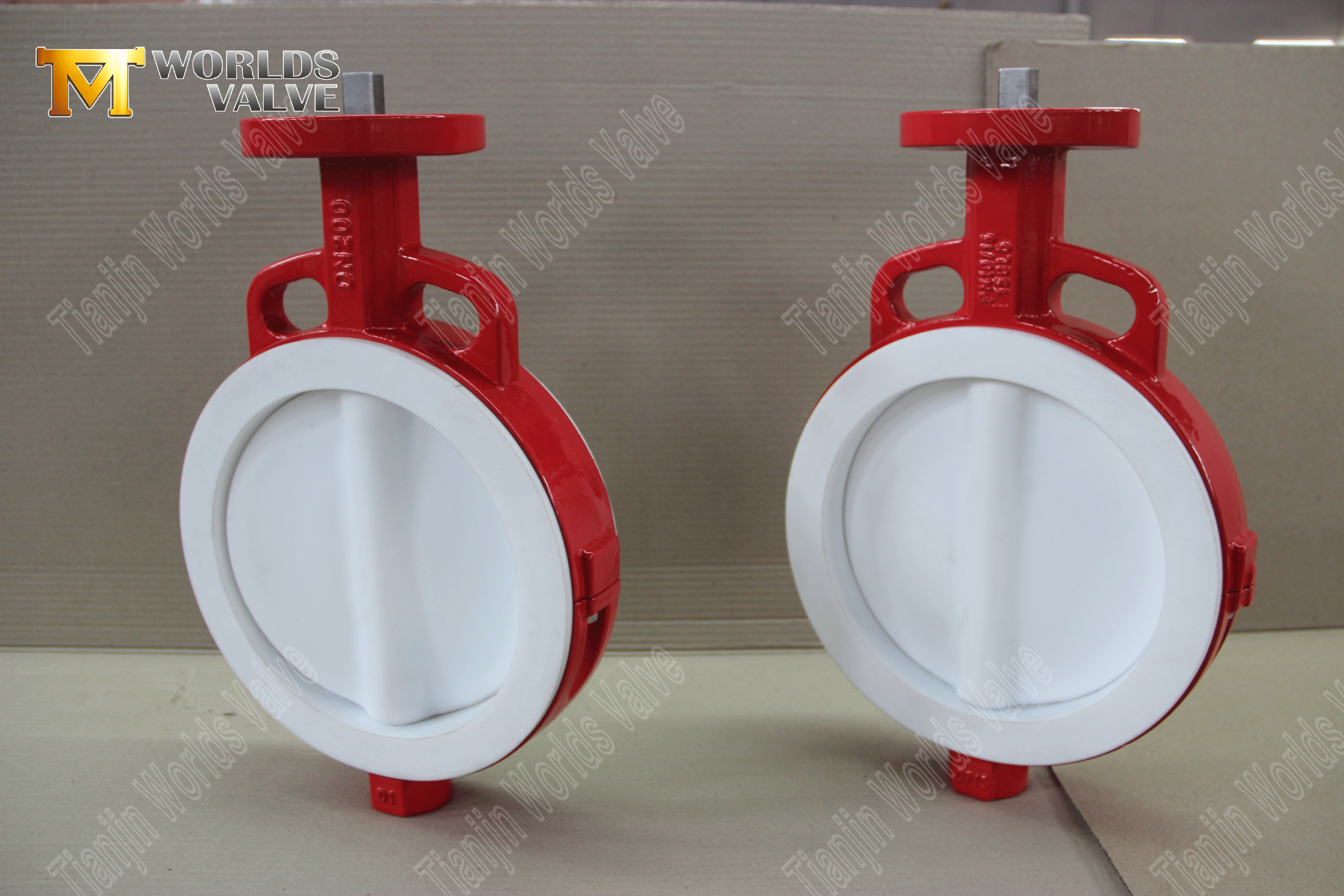

2. Disco: acero inoxidable CF8M con encapsulación completa de PTFE

• Contacto cero con metal : el núcleo CF8M está completamente encapsulado en PTFE, lo que garantiza que ninguna superficie metálica toque el fluido del proceso. Esto elimina por completo los riesgos de corrosión, picaduras y contaminación.

• Superficie químicamente inerte: el PTFE resiste prácticamente todos los productos químicos industriales en todo el rango de pH de 0 a 14, incluido el ácido sulfúrico concentrado, el ácido clorhídrico, el hidróxido de sodio y los disolventes orgánicos.

• Integridad estructural : el núcleo de acero inoxidable CF8M proporciona rigidez y resistencia, mientras que la encapsulación de PTFE ofrece resistencia química y rendimiento de sellado.

• Superficie antiadherente : la superficie lisa de PTFE evita la acumulación y simplifica la limpieza, lo que es especialmente importante en aplicaciones farmacéuticas y de calidad alimentaria.

3. Material del asiento: PTFE

• Resistencia química universal : el PTFE resiste un rango de pH de 0 a 14, lo que lo hace compatible con casi todos los medios agresivos, excepto los metales alcalinos fundidos y el flúor elemental.

• Amplio rango de temperatura: el PTFE mantiene la estabilidad dimensional y las propiedades de sellado de -200 ℃ a +260 ℃, cubriendo condiciones de proceso tanto criogénicas como de temperatura elevada.

• Baja fricción: el bajo coeficiente de fricción del PTFE reduce el par de operación y extiende la vida útil del asiento, incluso después de ciclos repetidos.

• Cierre hermético: el asiento de PTFE se comprime contra el disco encapsulado para ofrecer un sellado sin fugas según API 598.

4. Material del vástago: acero inoxidable 17-4PH

• Alta resistencia –17-4PH es un acero inoxidable endurecido por precipitación que ofrece una resistencia a la tracción de hasta 1100 MPa, significativamente superior a 304/316, lo que garantiza una transmisión de par confiable.

• Excelente resistencia a la corrosión : con 15,5–17 % de cromo y 3–5 % de níquel, 17-4PH resiste la corrosión en agua, productos químicos suaves y atmósferas marinas, superando los grados martensíticos estándar.

• Resistente al desgaste : la superficie endurecida resiste el desgaste y la fricción durante los ciclos repetidos, lo que extiende la vida operativa de la interfaz entre el vástago y el rodamiento.

• Diseño a prueba de explosiones : el mecanismo de retención evita la expulsión accidental del vástago bajo picos de presión, diseñado según los estándares API 609.

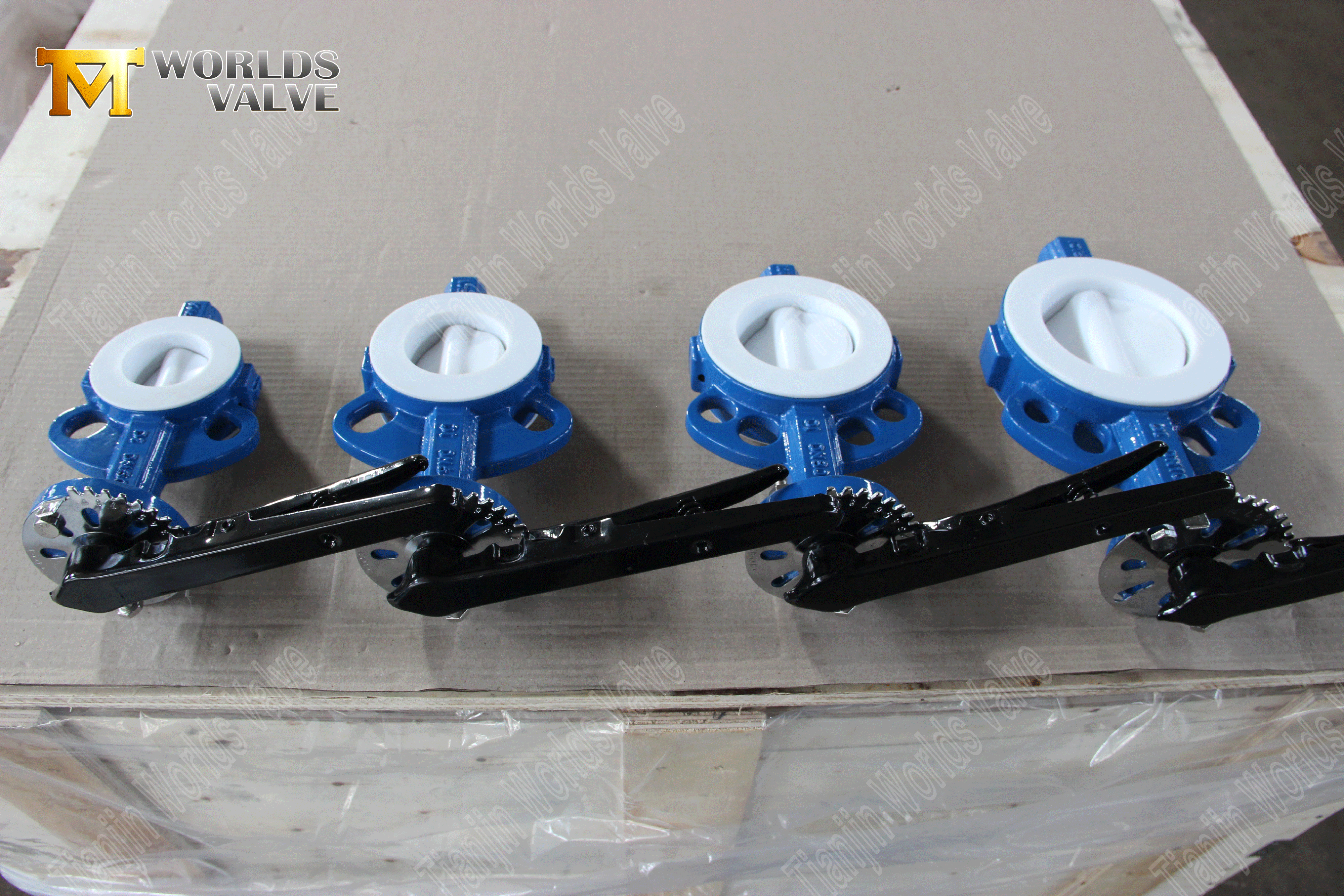

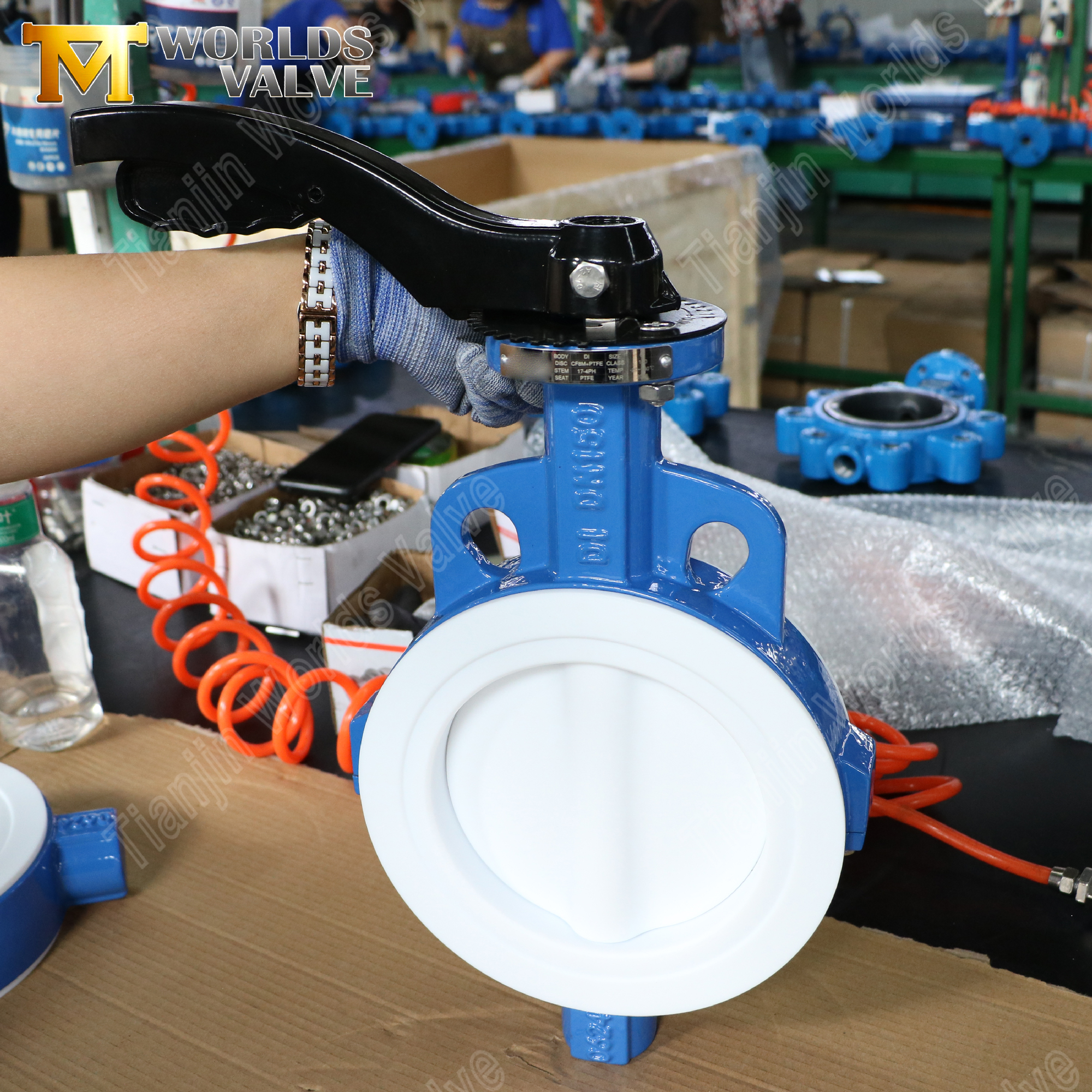

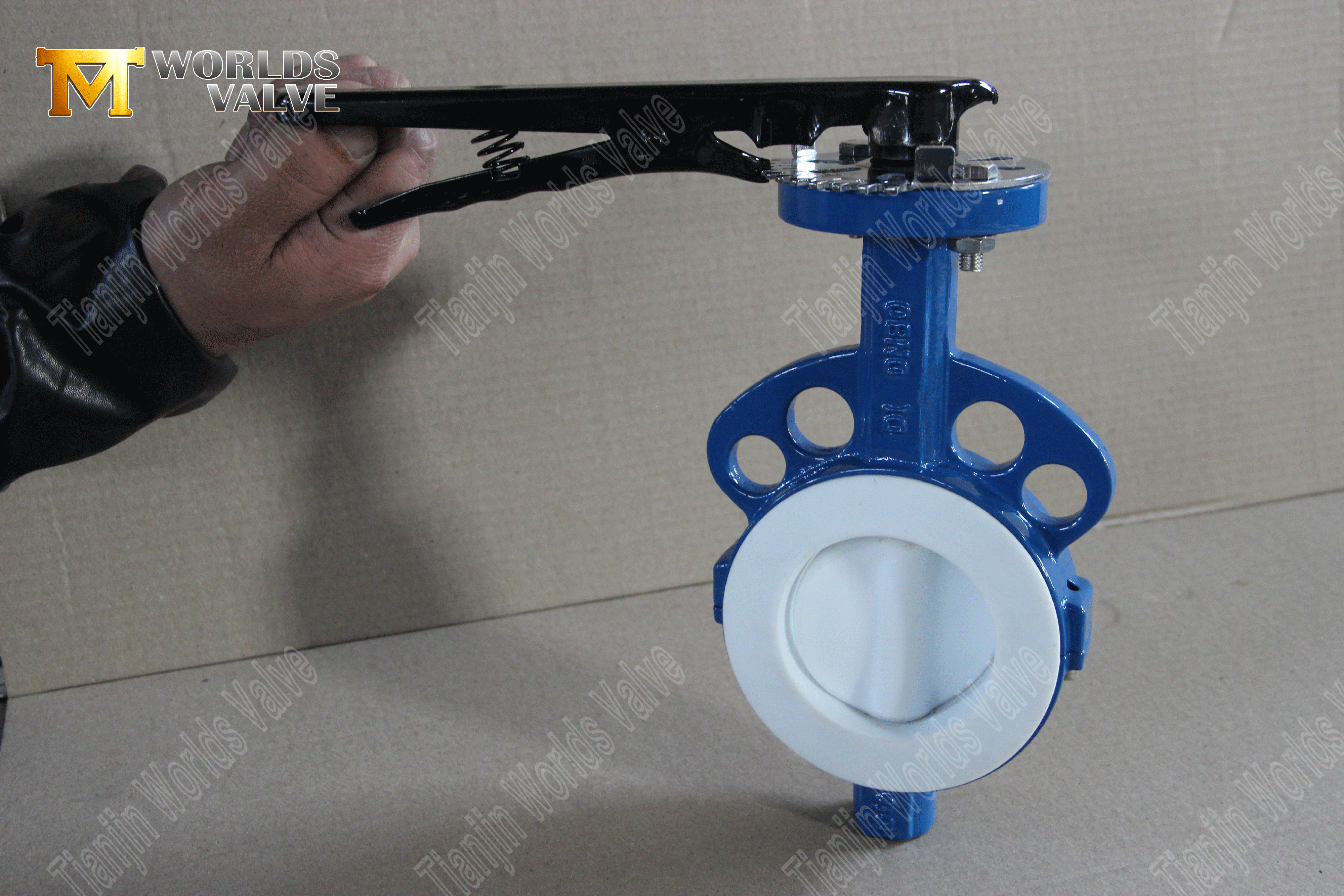

5. Operación con palanca manual: simple y confiable

• Control de cuarto de vuelta : la palanca gira 90° desde completamente abierta hasta completamente cerrada, lo que proporciona un control de flujo rápido y preciso.

• Placa de bloqueo incluida : la palanca cuenta con una placa de bloqueo que mantiene la válvula en posición y evita el funcionamiento accidental durante el mantenimiento.

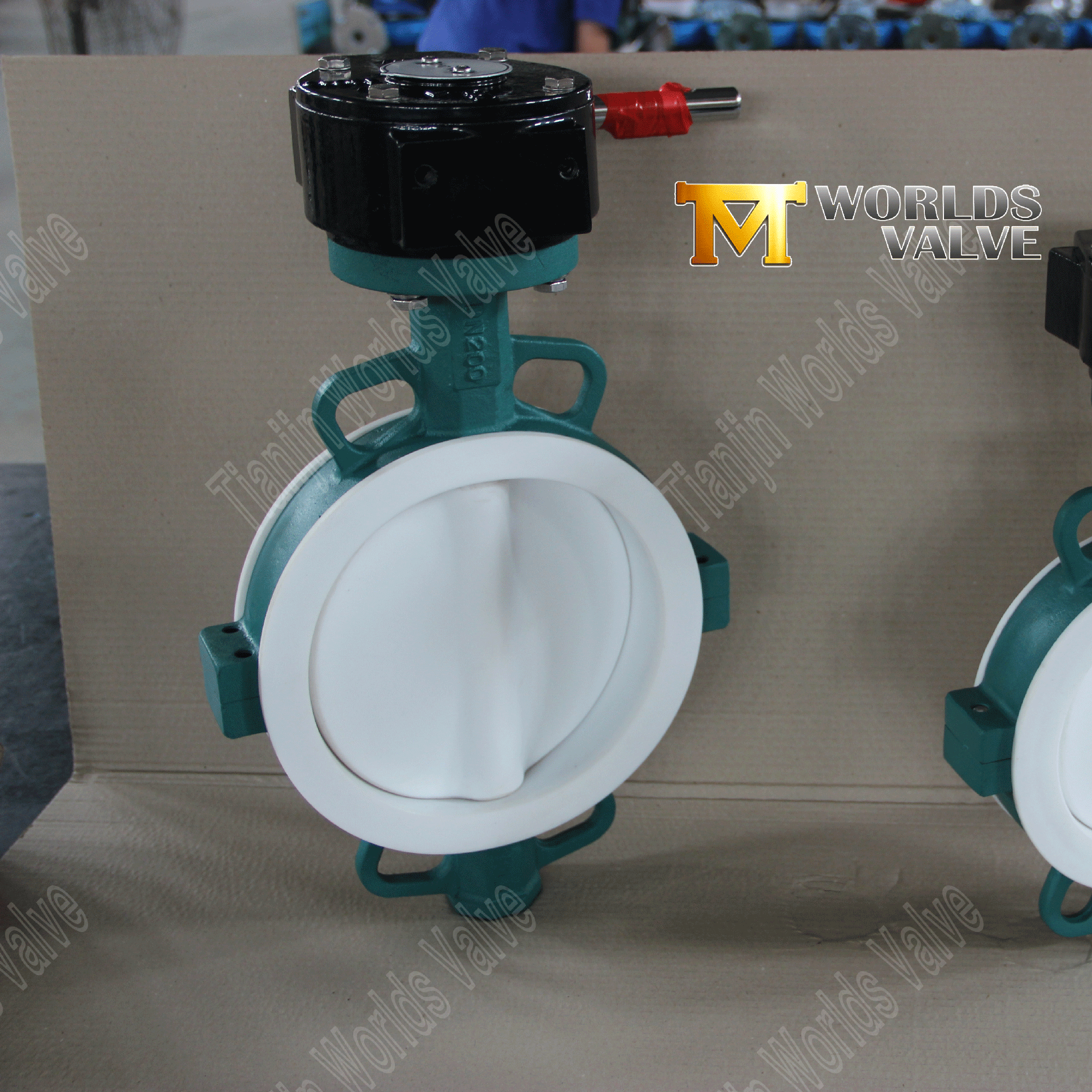

• Montaje ISO 5211: la brida superior estandarizada permite una fácil actualización a accionamiento eléctrico o neumático si es necesario.

6. Clasificación Clase 150: capacidad de presión estándar

• Amplia compatibilidad : la Clase 150 es la clasificación de presión más común para sistemas de tuberías industriales en América del Norte y muchas otras regiones, lo que garantiza una fácil integración con las bridas existentes. La presión de trabajo en frío (CWP) nominal para las válvulas de mariposa Clase 150 suele ser de 285 psi (20 bar).

• Rendimiento confiable : el cuerpo de hierro dúctil y el vástago 17-4PH manejan un servicio Clase 150 con un margen de seguridad, incluso bajo picos de presión y ciclos térmicos.

Aplicaciones típicas

Las válvulas de mariposa tipo wafer de PTFE con disco encapsulado y asiento de PTFE son confiables en una amplia gama de industrias:

• Procesamiento químico: ácidos, álcalis, solventes, oxidantes y medios agresivos.

• Farmacéutico: agua de alta pureza, sistemas CIP/SIP, procesamiento estéril.

• Alimentos y bebidas: alimentos ácidos, agentes de limpieza, fluidos sanitarios.

• Semiconductor: agua ultrapura y productos químicos de grado electrónico.

• Tratamiento de agua: cloro, ozono, dosificación de productos químicos.

• Pulpa y papel: productos químicos blanqueadores, licores corrosivos.

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en Encapsulación de PTFE. Tenemos amplia experiencia fabricando válvulas con discos encapsulados en PTFE y asientos de PTFE para aplicaciones químicas, farmacéuticas y de alta pureza. Nuestro proceso de encapsulación garantiza un completo aislamiento del metal y confiabilidad a largo plazo.

• Ventaja del vástago 17-4PH. El vástago 17-4PH proporciona fuerza y ​​resistencia a la corrosión significativamente mayores que los vástagos estándar 304/316, brindando un rendimiento confiable en condiciones de servicio exigentes.

• Personalización completa. Materiales, tamaños, presiones nominales, estándares de bridas (ANSI, DIN, JIS, BS), revestimientos (cualquier color RAL), actuadores, todo según sus especificaciones.

• Más de 19 años de experiencia exportadora. Logística fluida y soporte posventa a más de 50 países en Europa, América, Medio Oriente y el Sudeste Asiático.

• 100% Trazabilidad. Certificados de materiales e informes de pruebas de presión con cada pedido, sin excepciones.

• Respuesta rápida. Gerente de proyectos dedicado; Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin.

Póngase en contacto: personalice su válvula de PTFE hoy:

Ya sea que necesite esta configuración Clase 150 con disco encapsulado en PTFE y asiento de PTFE, un tamaño diferente, accionamiento automatizado o un paquete de válvulas completo para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Combinación de materiales preferida (cuerpo/disco/asiento)

• Tipo de actuador (manual, de engranajes, eléctrico, neumático, hidráulico)

• Estándar de brida y perforación (ANSI, DIN, JIS, BS)

• Color de revestimiento (cualquier RAL)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
