CBF01-TA01
OEM | ODM | WDS
| Cantidad: | |
|---|---|

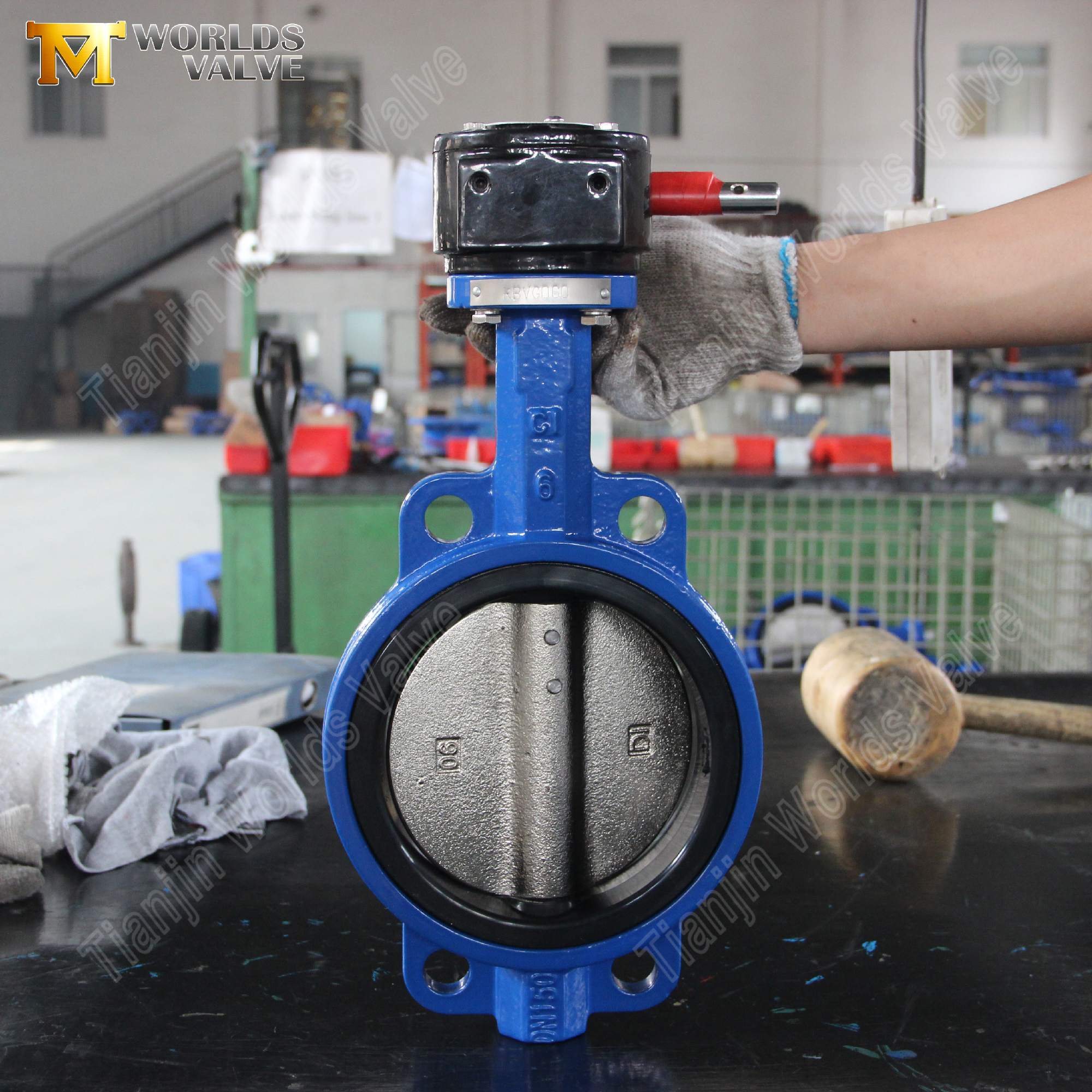

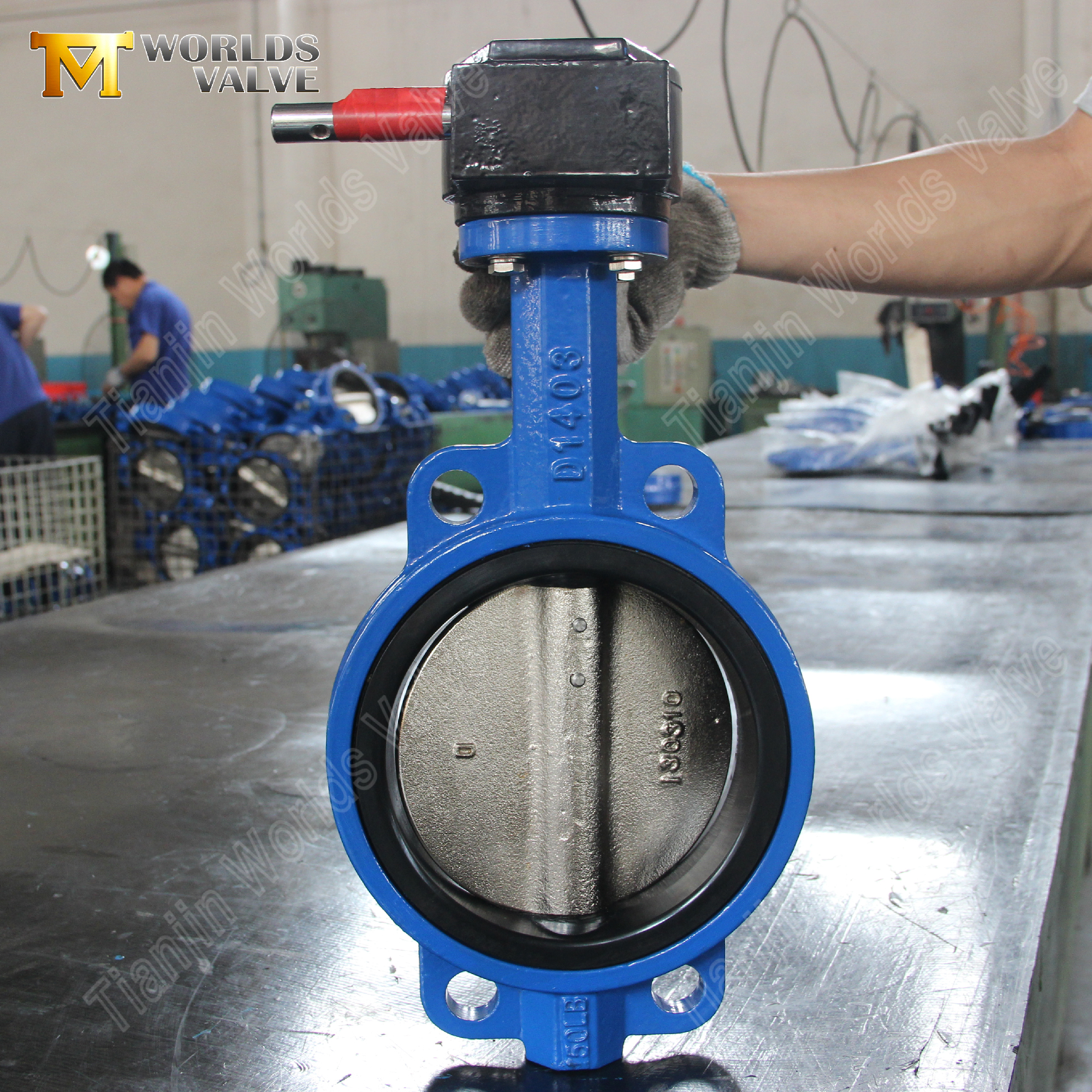

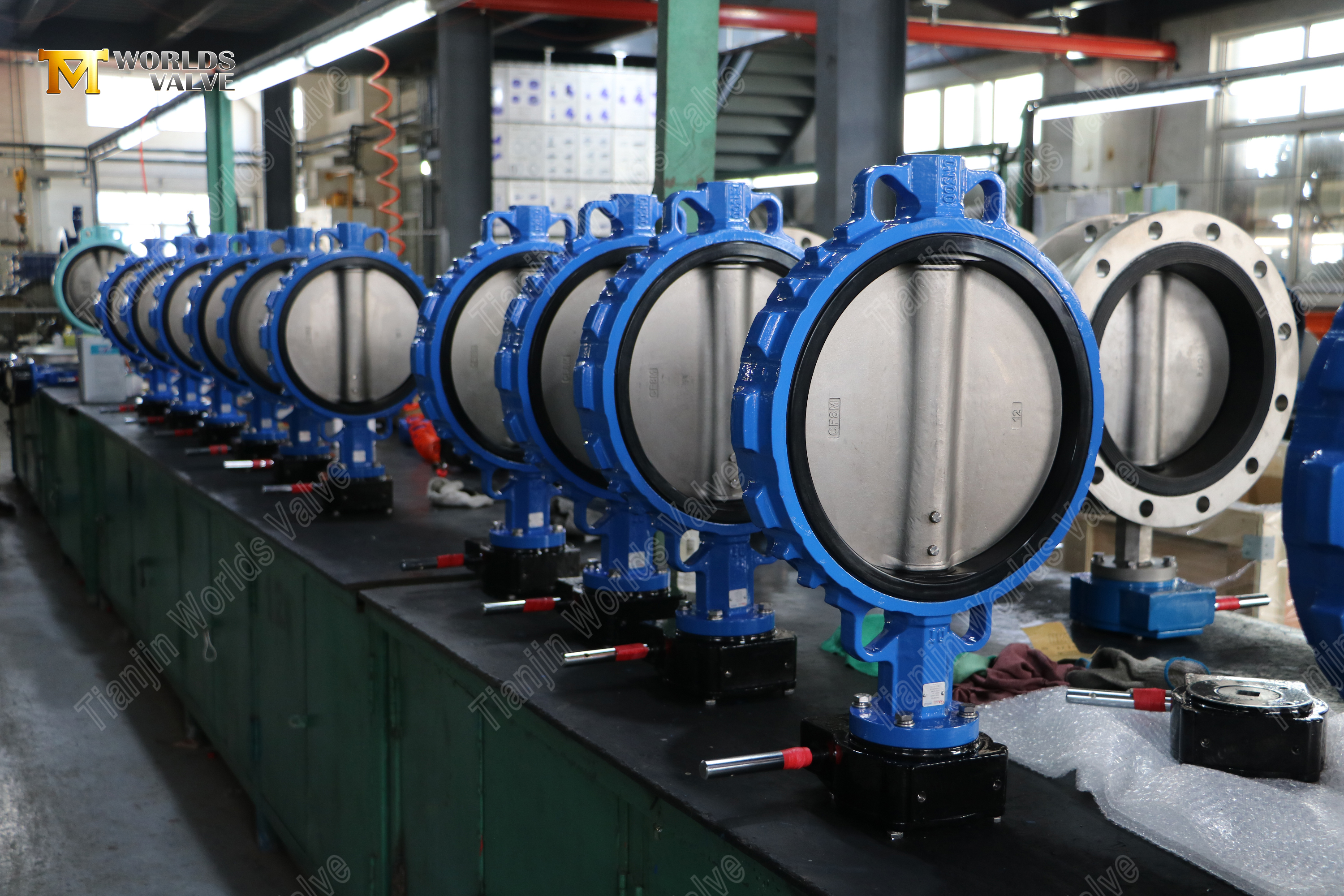

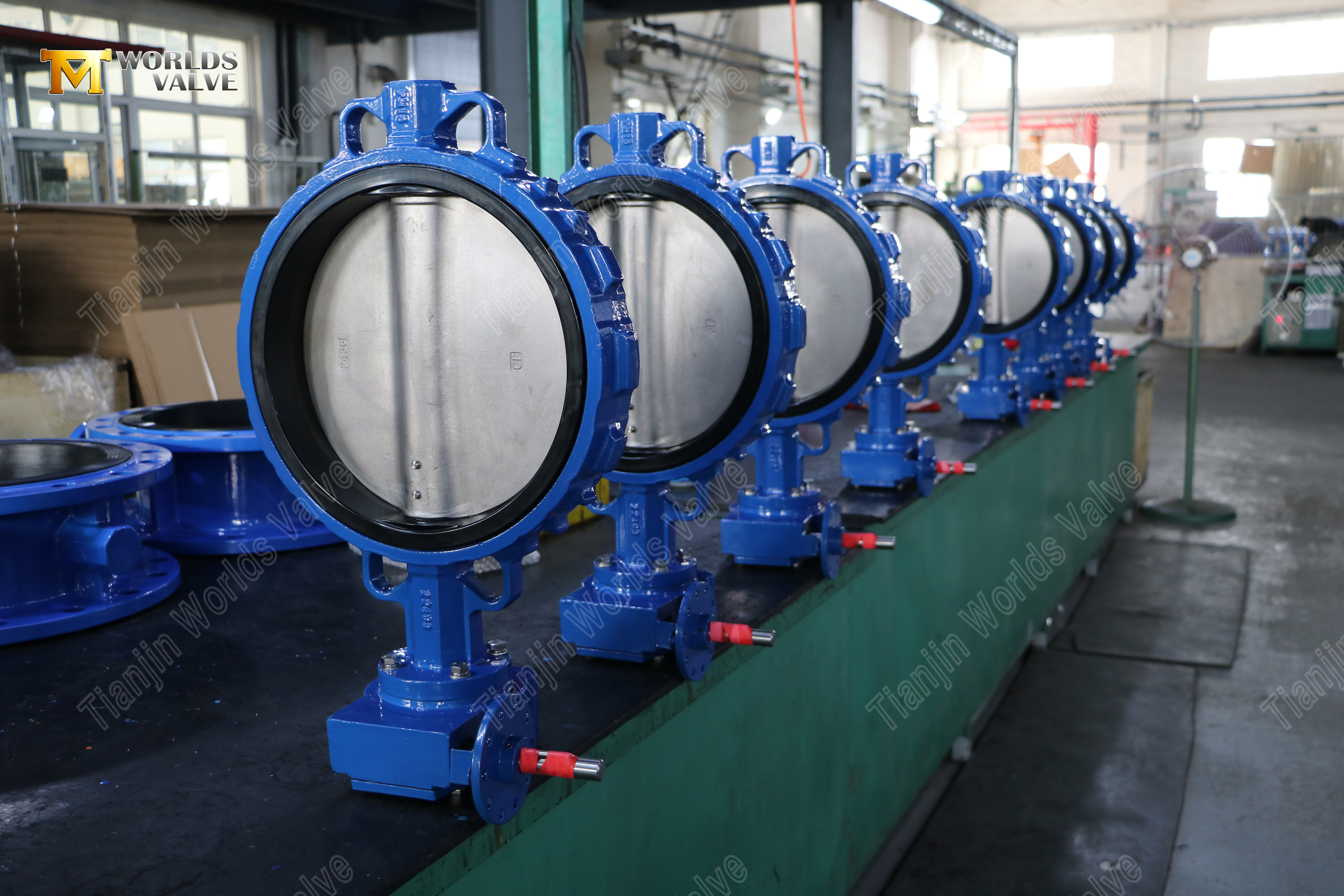

Tianjin Worlds Valve Co., Ltd. ofrece una válvula de mariposa tipo oblea simple y confiable diseñada para servicio general de encendido/apagado en agua, HVAC y aplicaciones industriales de baja presión. Este modelo clásico cuenta con un cuerpo de hierro dúctil, un asiento con respaldo rígido (no reemplazable), una manija de palanca para operación manual y un disco asegurado con pasadores al vástago.
El cuerpo de la válvula está fabricado en hierro dúctil GGG40/500-7 y recubierto con un acabado epóxico duradero para resistir la corrosión. El asiento tiene una construcción de respaldo duro: el elastómero (típicamente EPDM) está completamente sostenido por un respaldo rígido moldeado en el cuerpo. Este diseño evita que el asiento se extruya o se deforme bajo presión, lo que brinda un cierre hermético constante.
El disco se fija al vástago mediante pasadores de acero inoxidable. Esta conexión con pasadores proporciona una transmisión de par positiva sin depender de la fricción o las estrías, lo que garantiza que el disco no se deslice sobre el vástago incluso bajo ciclos repetidos.
Una palanca manual permite al operador abrir, cerrar o estrangular parcialmente el flujo. La palanca también sirve como un indicador visual claro de la posición: paralela a la tubería indica abierta, perpendicular indica cerrada.

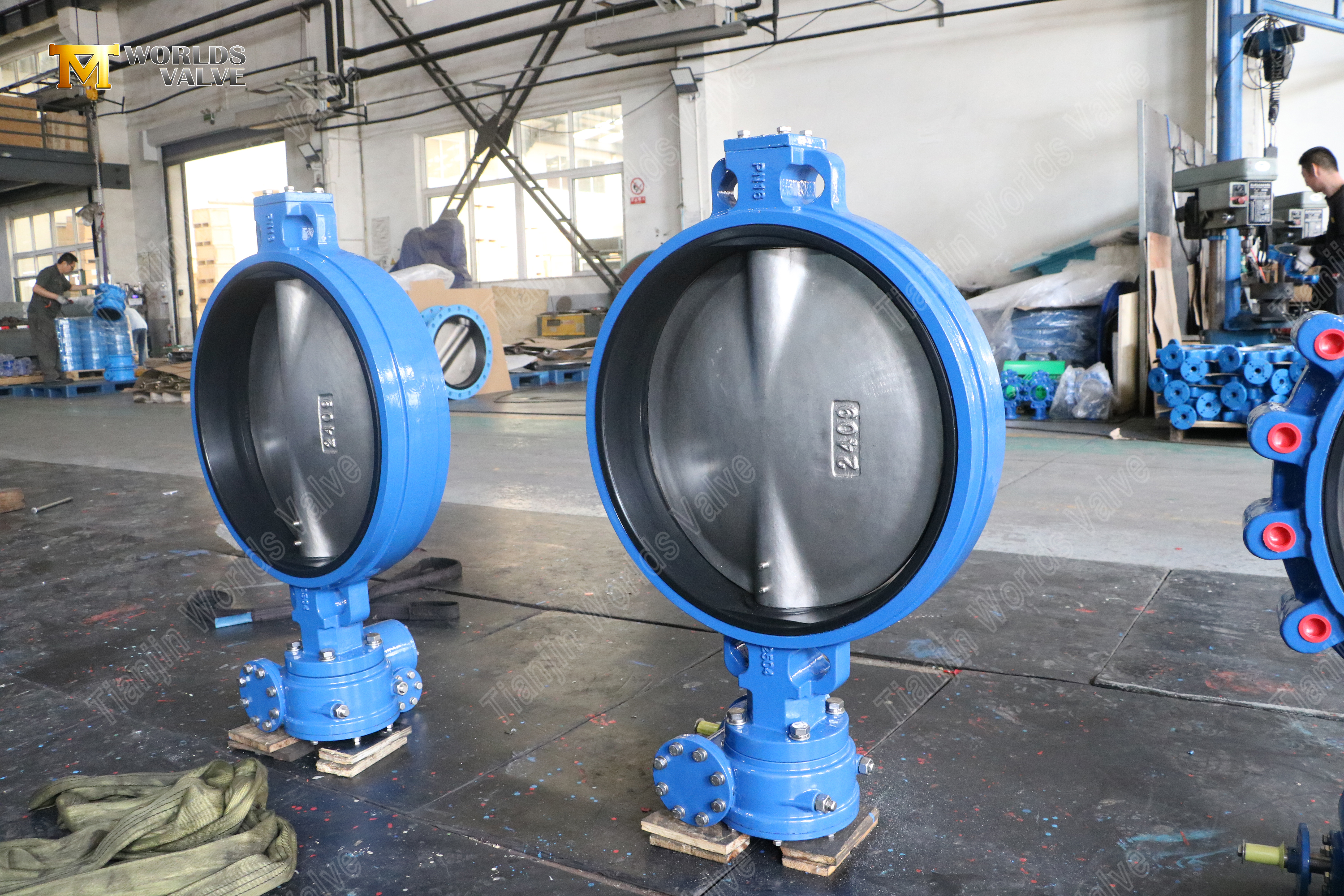

Disponible en tamaños desde DN50 a DN3000 con presiones nominales de hasta PN10, PN16 o Clase 150, esta válvula es un caballo de batalla rentable para líneas de agua, aislamiento de bombas, riego y servicios de construcción.
Como fabricante OEM confiable con sede en China, producimos esta válvula estrictamente según las especificaciones del cliente: el tamaño, la presión nominal, la perforación de la brida, el color del epoxi y el montaje opcional del actuador (brida superior ISO 5211) son todos personalizables.
Válvula de mariposa tipo oblea | Cuerpo de hierro dúctil | Asiento con respaldo rígido (no reemplazable) | Operado por palanca | Disco asegurado con pasador
Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

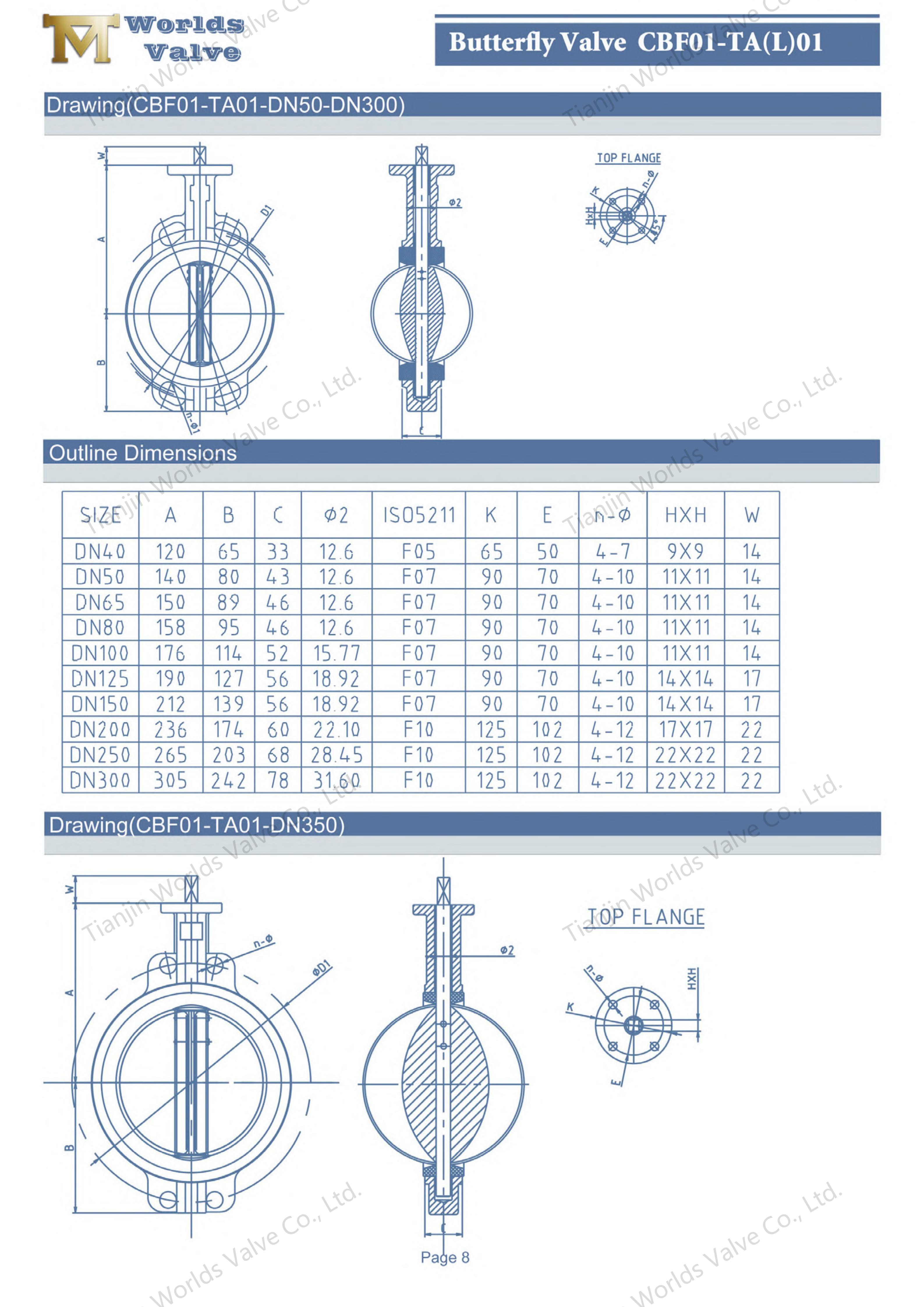

CBF01-TA01 - Catálogo de Productos
1. Asiento con respaldo duro para un sellado confiable
El asiento de EPDM está moldeado con un respaldo rígido de metal o plástico, lo que evita la extrusión bajo presión.
Ofrece un cierre consistente y hermético incluso después de miles de ciclos operativos.
Nota: El asiento no es reemplazable y está diseñado para una larga vida útil sin necesidad de mantenimiento en campo.
2. Disco asegurado con pasador para transmisión de par positivo
El disco se fija al vástago mediante uno o dos pasadores de acero inoxidable, según el tamaño de la válvula.
Elimina el riesgo de que el disco se afloje o se deslice en el vástago, un problema común con las conexiones estriadas o de fricción.
Simplifica el montaje y garantiza una transferencia de par fiable durante toda la vida útil de la válvula.
3. Cuerpo de hierro dúctil con revestimiento epoxi
El hierro dúctil GGG40 proporciona alta resistencia, resistencia al impacto y durabilidad a largo plazo.
El revestimiento epoxi (espesor estándar de 250 µm, cualquier color RAL disponible) ofrece una excelente protección contra la corrosión.
El diseño compacto de oblea ahorra espacio de instalación y reduce el peso total.

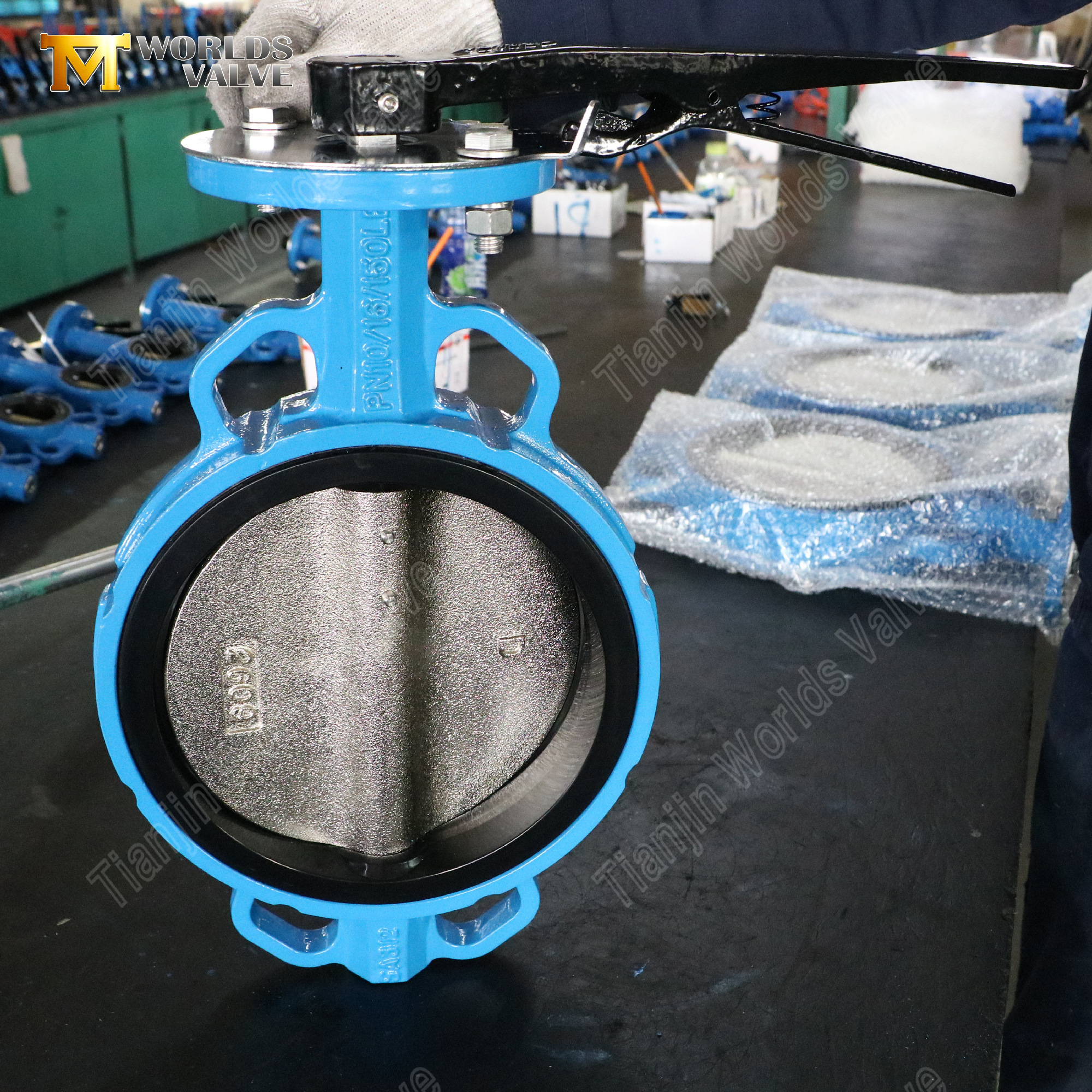

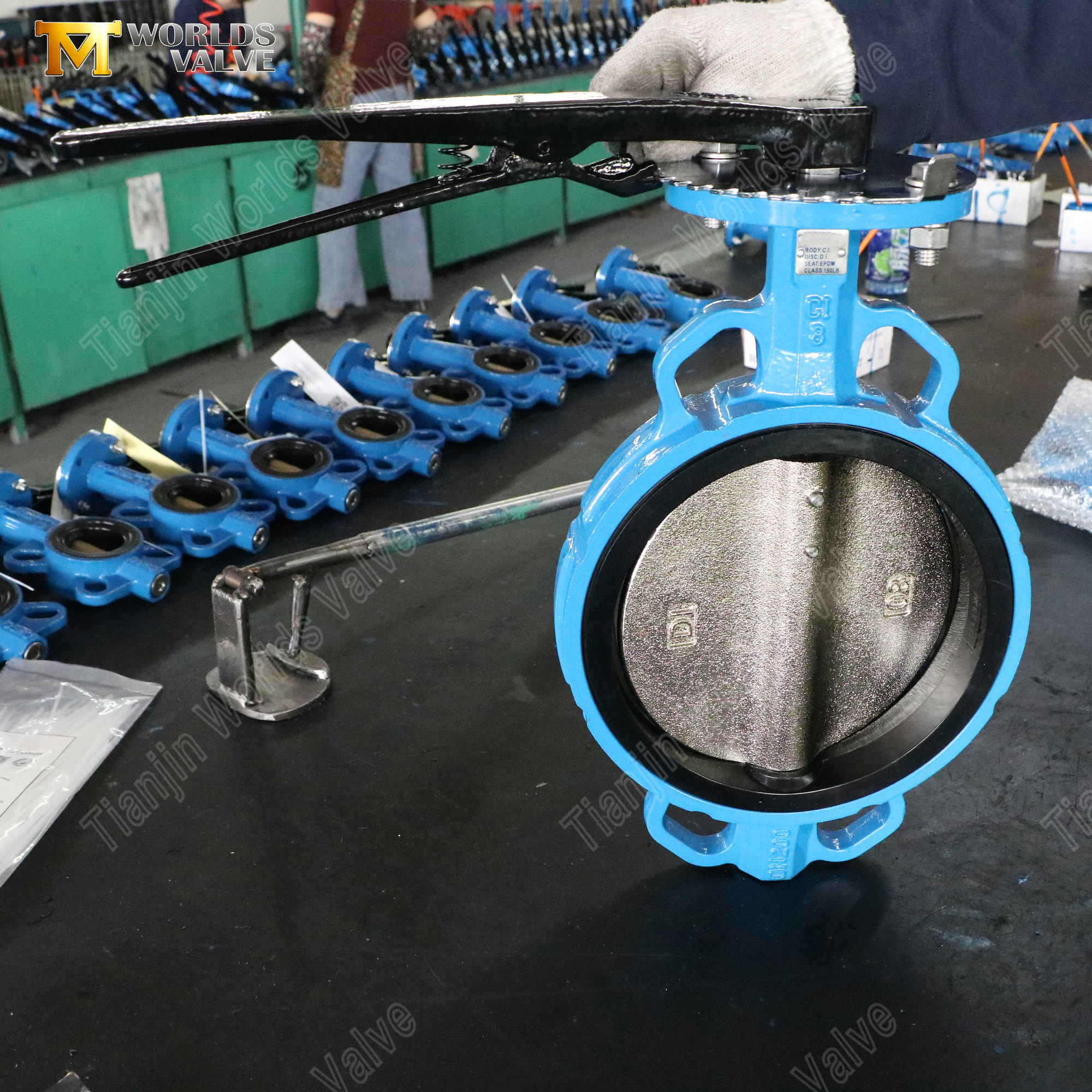

4. Operación de palanca con capacidad de aceleración
Indicación visual intuitiva: la palanca manual muestra claramente la posición de la válvula de un vistazo: paralela a la tubería significa abierta, perpendicular significa cerrada. No se requieren indicadores externos.
Control simple de encendido/apagado: la palanca permite una rotación rápida de 90 grados para una apertura y cierre rápidos, lo que requiere una fuerza manual mínima en condiciones de presión normales.
Regulación de flujo básica: la placa de bloqueo en la palanca permite fijar el disco en ángulos intermedios, lo que proporciona una capacidad de estrangulamiento simple para el ajuste del flujo.
Parámetro | Opciones disponibles |
Tipo de válvula | Válvula de mariposa tipo oblea（CBF01-TA01） |
Tamaño nominal | Tamaños disponibles (DN50-DN3000) |
Material del disco | Hierro dúctil |
Tipo de asiento | EPDM de respaldo rígido (no reemplazable) |
Material del asiento | EPDM, NBR o Viton (a elección del cliente) |
Material del cuerpo | Hierro dúctil (con revestimiento epoxi); WCB, CF8, CF8M también disponibles |
Color de recubrimiento epoxi | Seleccionable por el cliente (cualquier color RAL o personalizado) |
Clasificación de presión | Personalizado (PN10, PN16, Clase 150, etc.) |

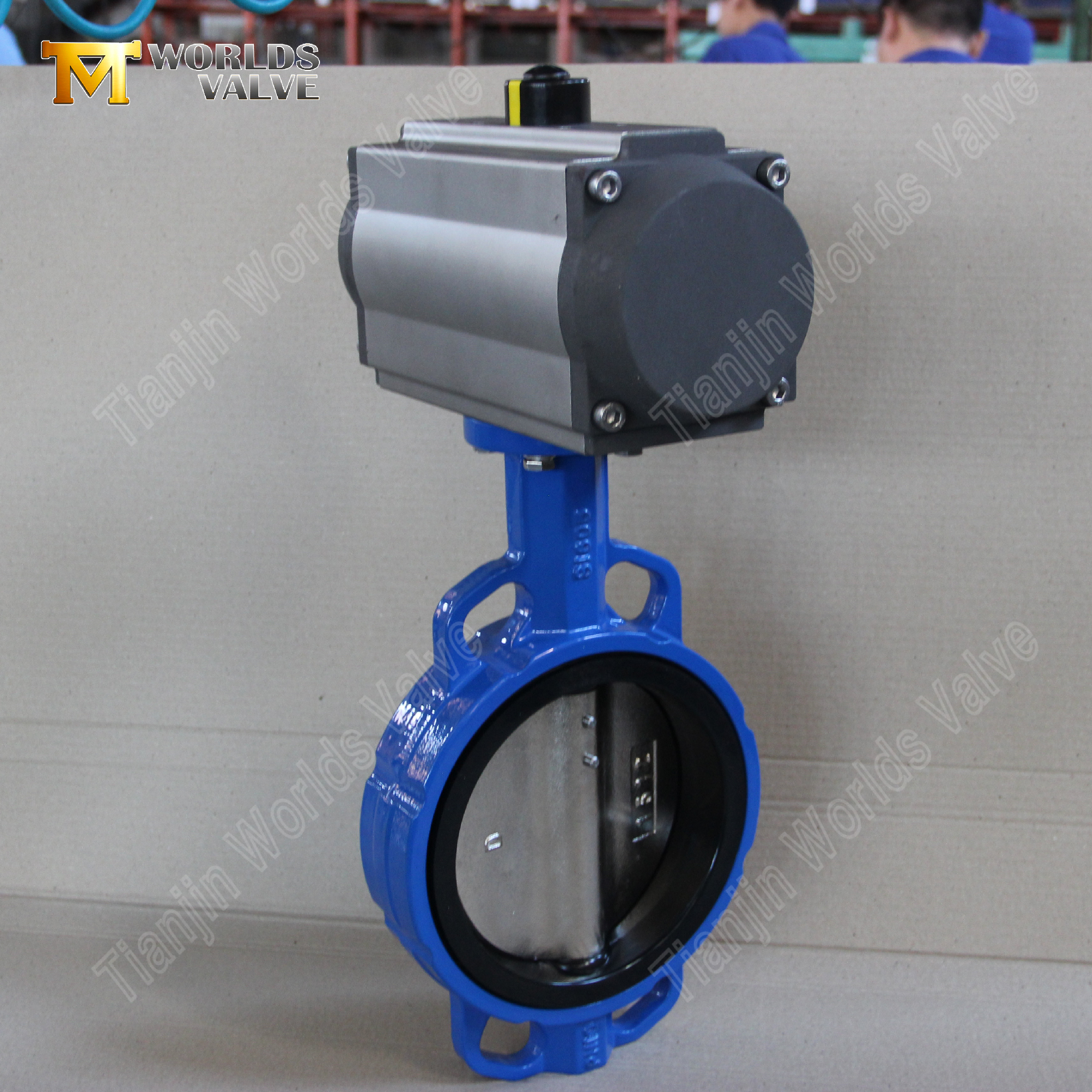

Brida superior | ISO 5211 (el cliente lo selecciona) |
Rango de temperatura | Depende del material del asiento elegido |
Medios típicos | Agua de mar, salmuera, productos químicos, petróleo, agua, etc. |
1. Fabricamos válvulas estrictamente de acuerdo con las especificaciones del cliente, al mismo tiempo que brindamos recomendaciones profesionales sobre la selección e instalación de materiales para garantizar un rendimiento óptimo.
2. Nuestra experiencia con la construcción de discos con pasadores y asientos con respaldo rígido garantiza confiabilidad a largo plazo en aplicaciones de agua y servicios generales.
3. Con cada pedido se proporciona la documentación completa, incluidos certificados de materiales e informes de pruebas.

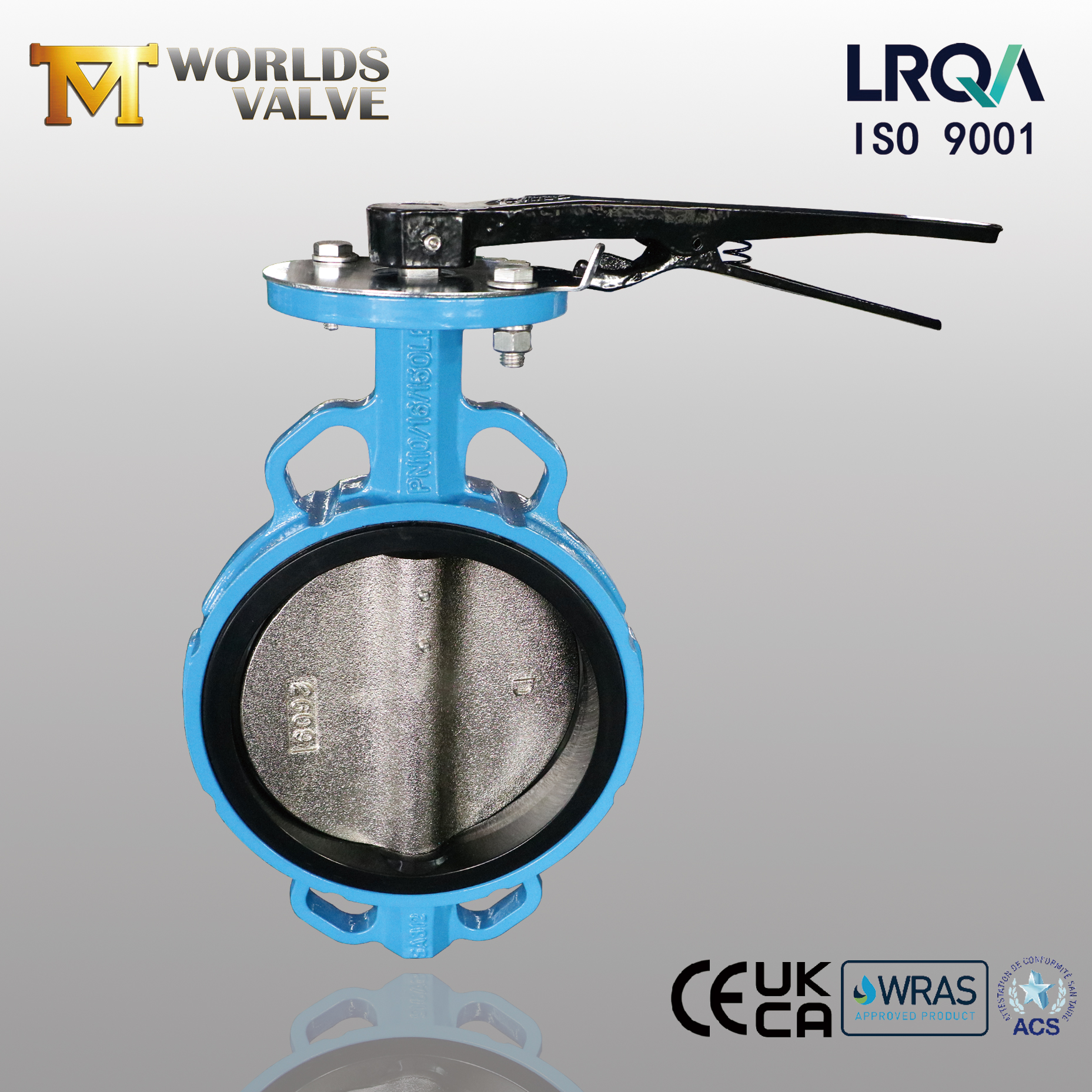

4. Nuestras instalaciones con certificación ISO 9001 respaldan la exportación global, con certificaciones como CE, UKCA, WRAS y ACS disponibles a pedido.
Le invitamos a contactarnos para obtener un presupuesto competitivo o concertar una visita a nuestra fábrica. Nuestro equipo está listo para discutir los requisitos de su proyecto, ofrecer soporte técnico y demostrar nuestras capacidades de fabricación de primera mano.
