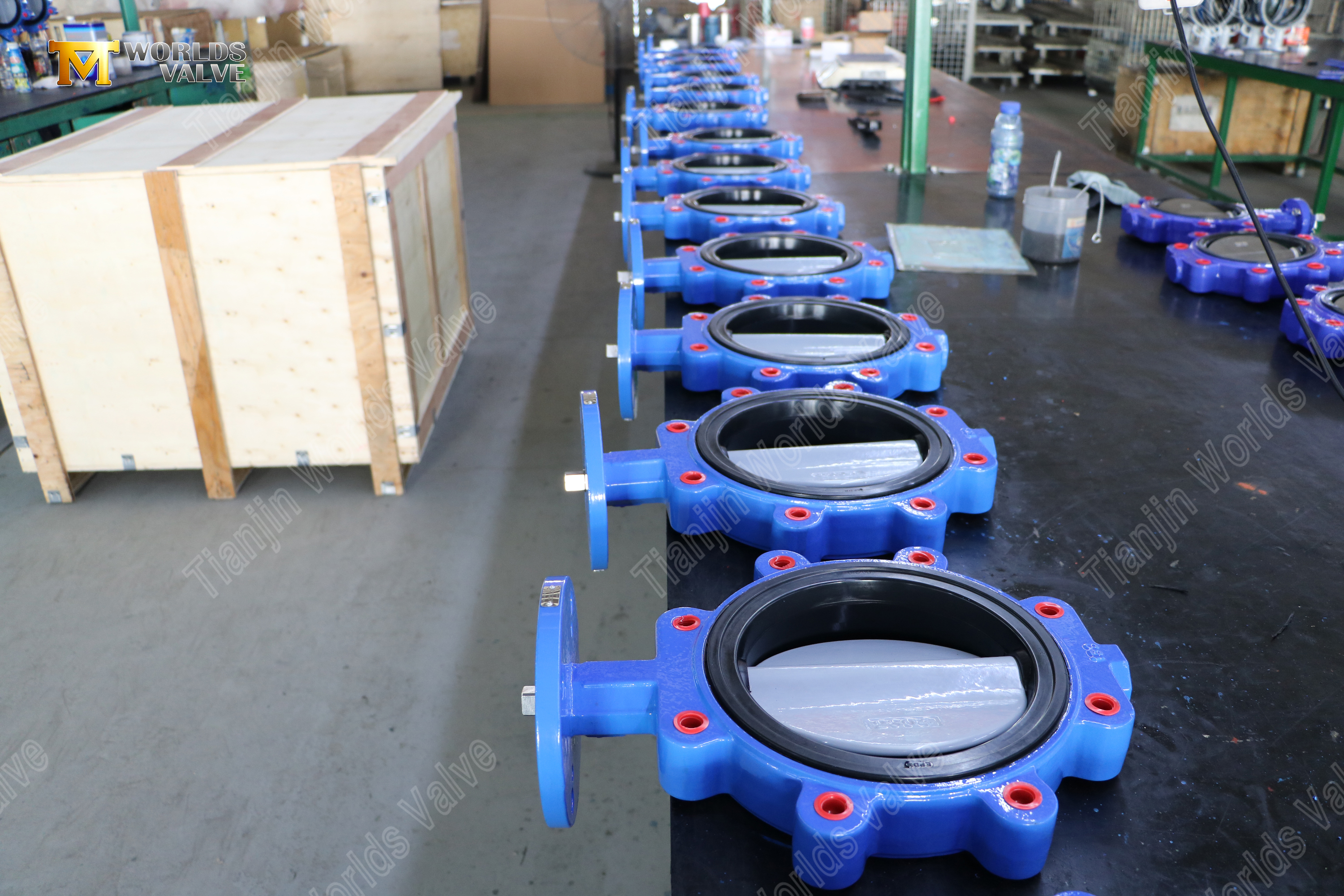

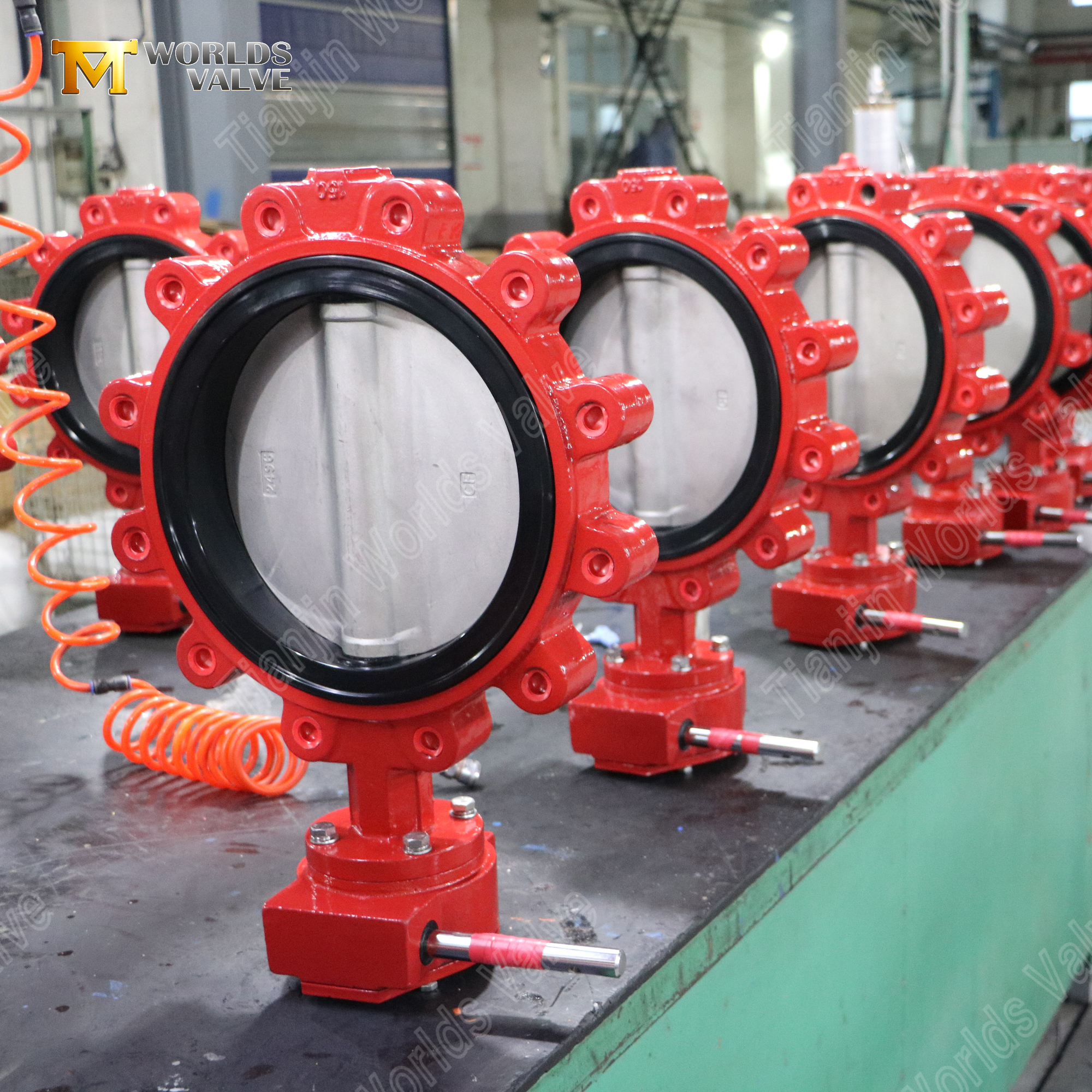

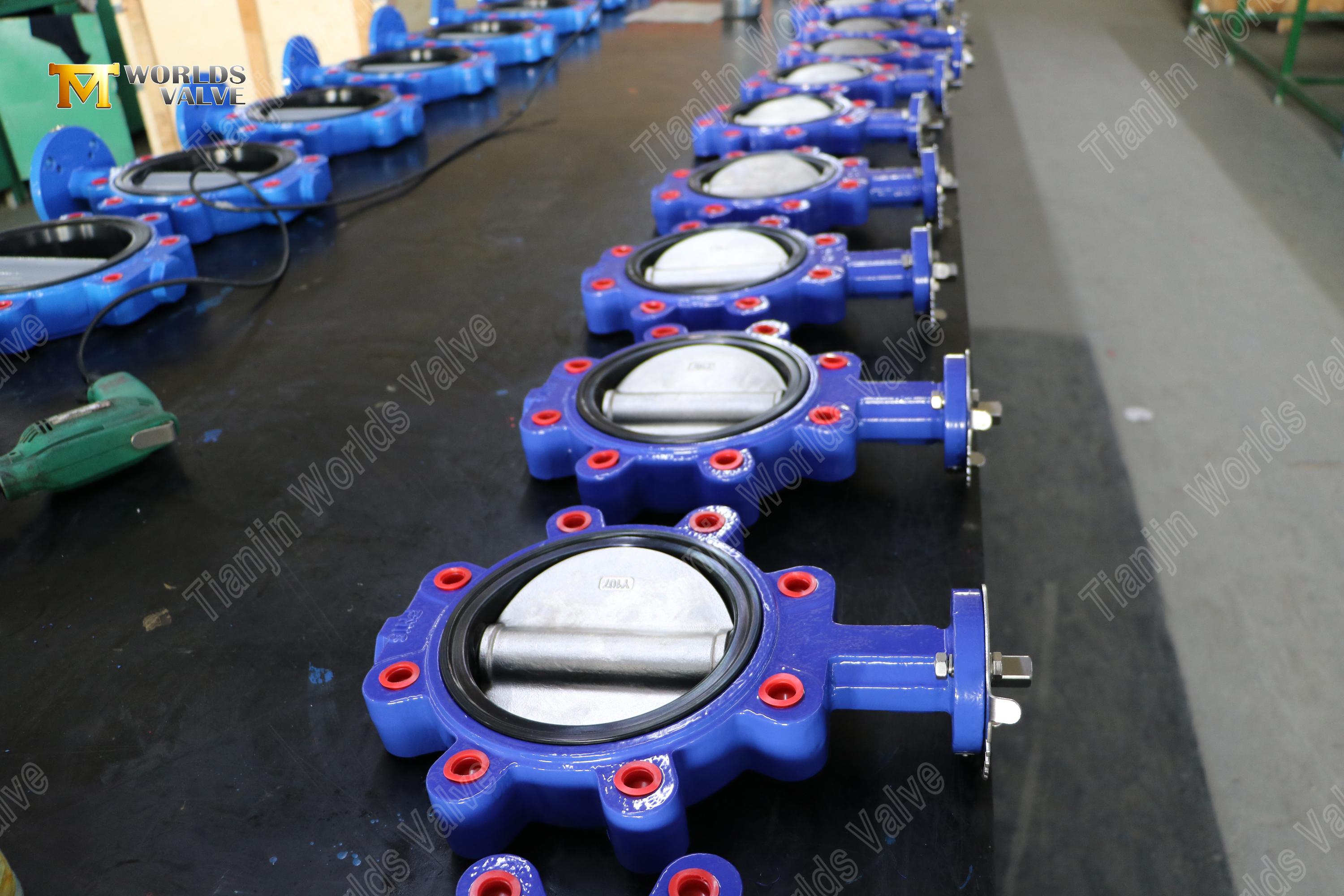

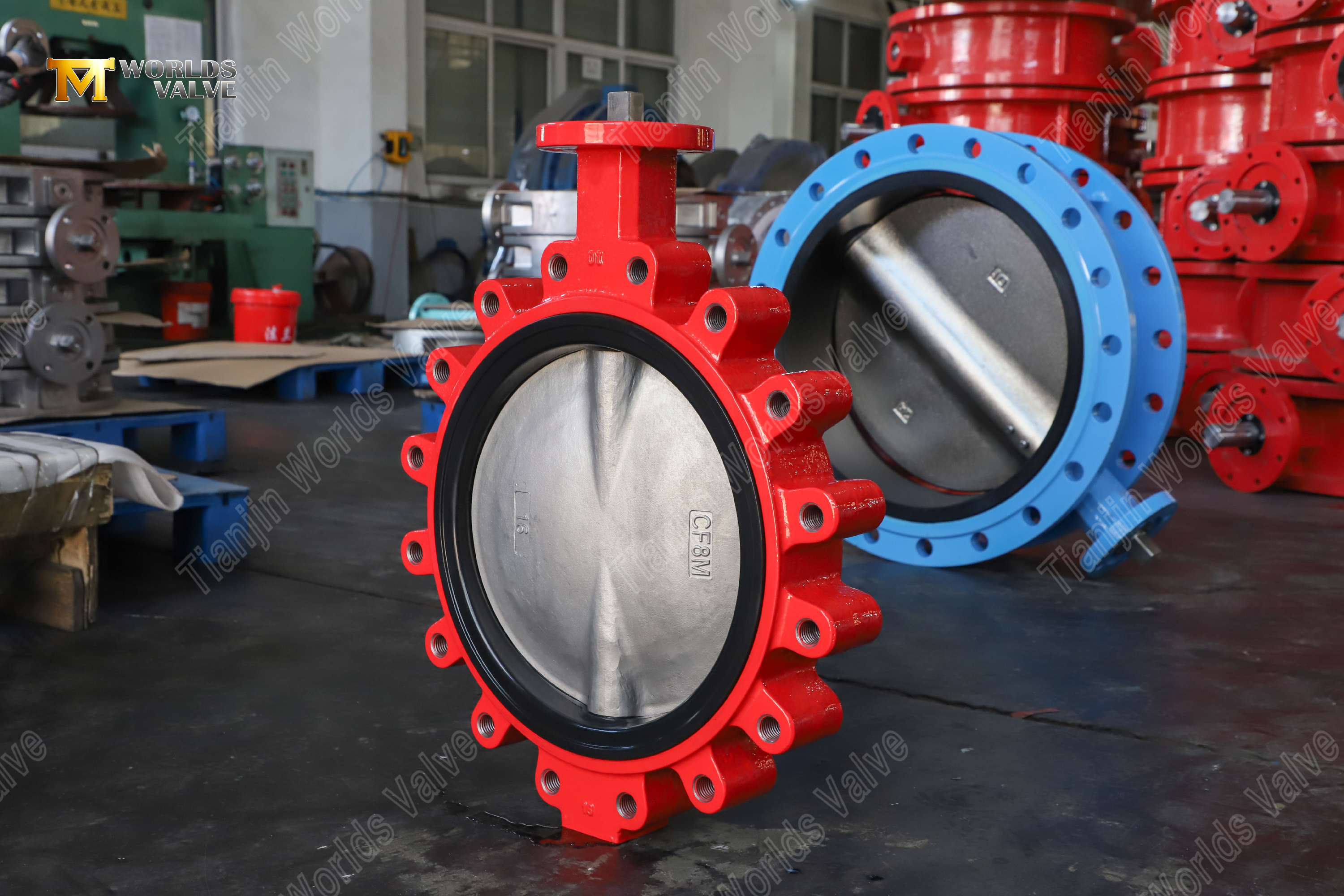

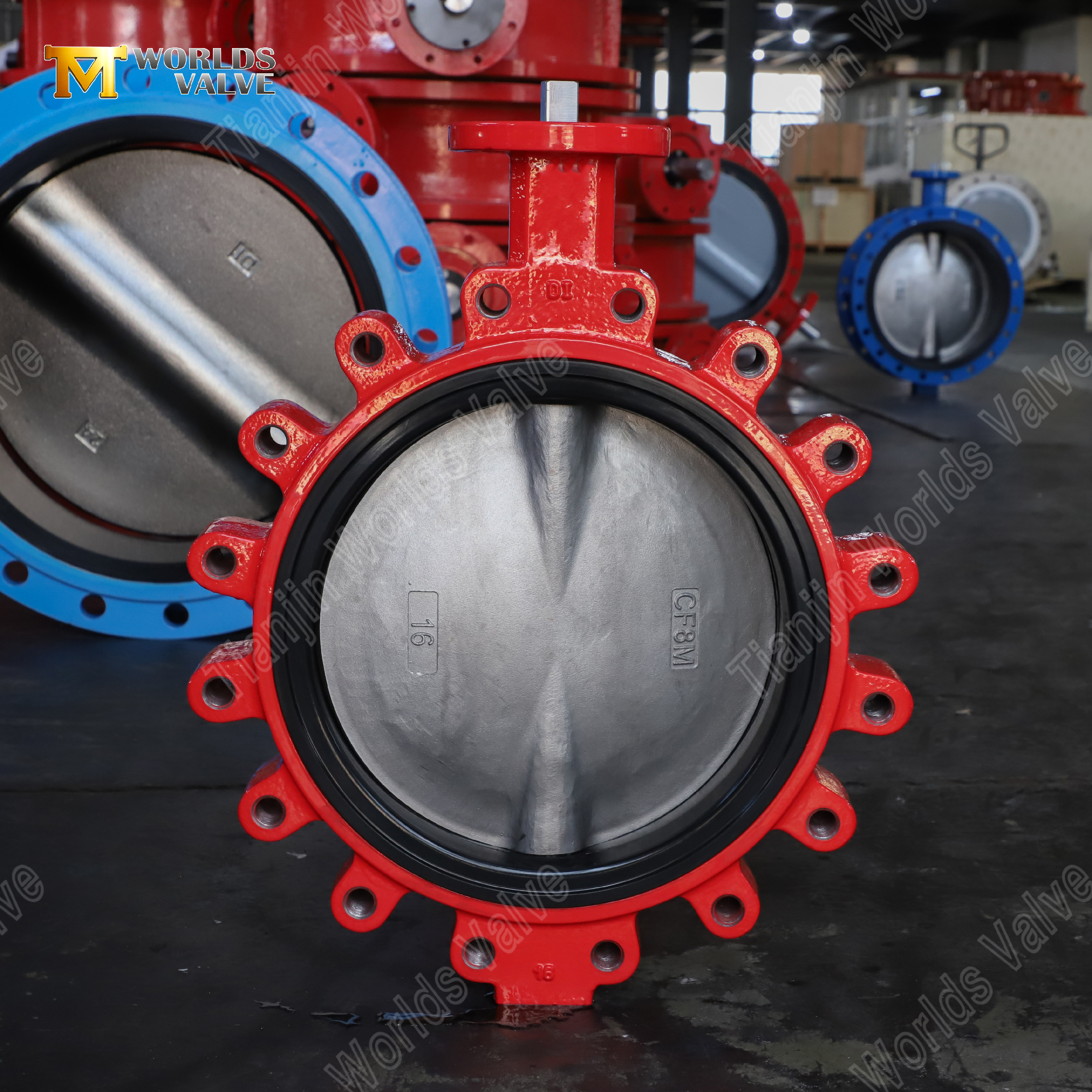

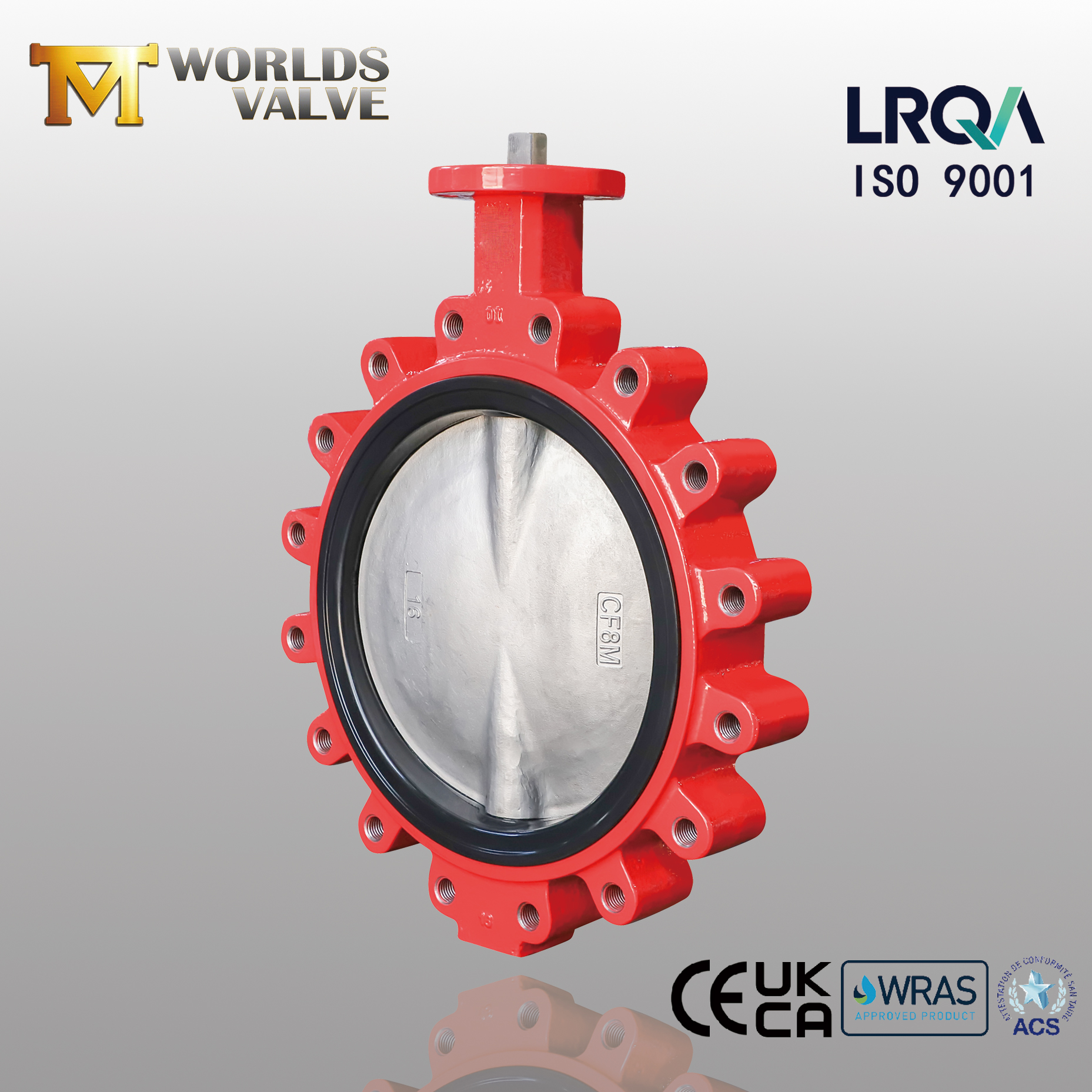

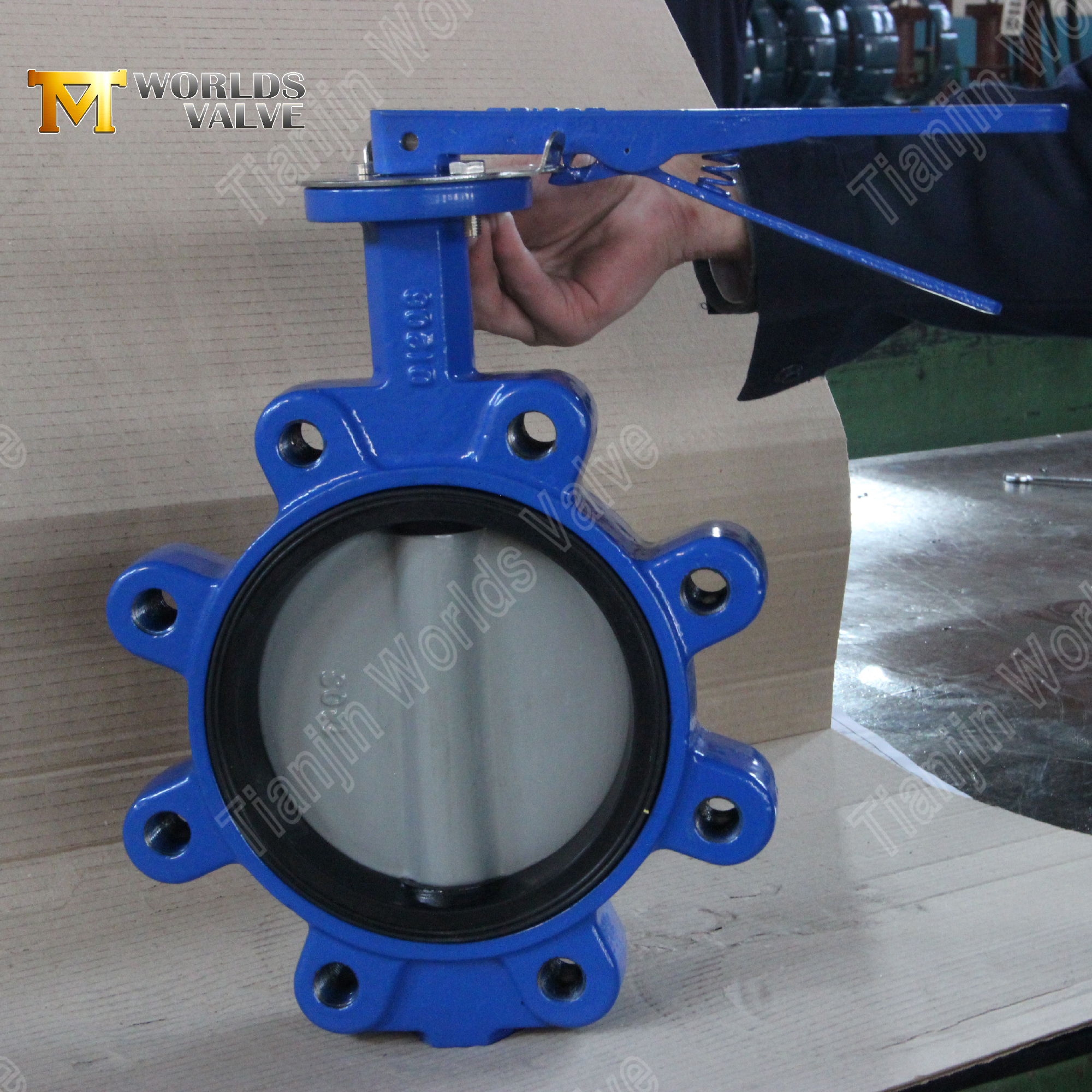

Válvula de mariposa tipo orejeta con asiento de EPDM reemplazable | Cuerpo DI Disco CF8M | Proveedor OEM

Introducción:

Válvula del mundo de Tianjin Co., Ltd. – Fabricante certificado ISO 9001, CE, UKCA y WRAS

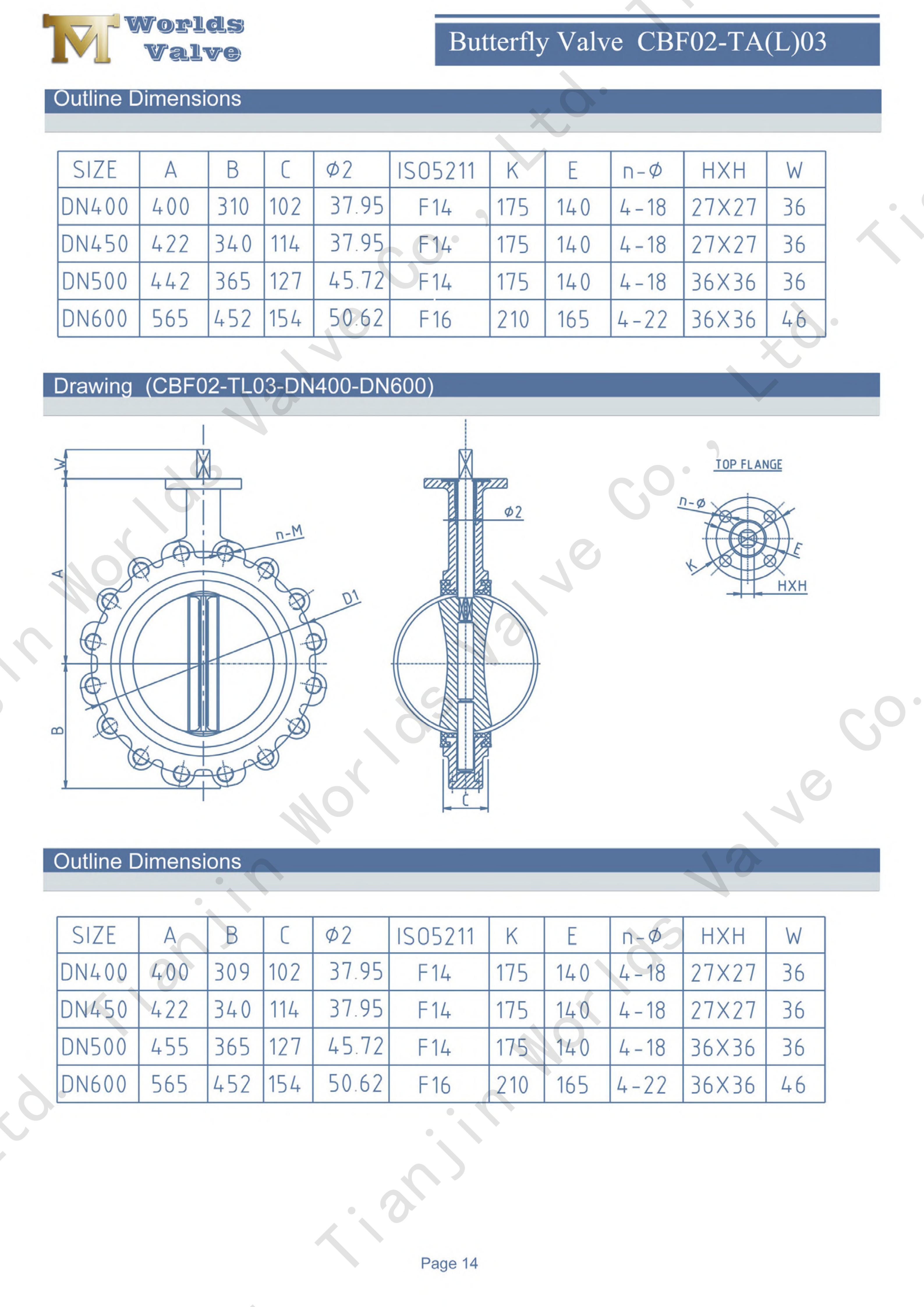

CBF02-TL03-Manual de Operación y Mantenimiento DESCARGAR

Características y ventajas clave:

1. Capacidad de servicio sin salida con diseño de orejetas roscadas

Diseñado para máxima flexibilidad de instalación y aislamiento del sistema.

• Servicio de fin de línea: Las orejetas roscadas integradas permiten atornillar la válvula directamente a una sola brida, lo que le permite funcionar como un punto de aislamiento sin salida sin requerir una conexión de brida aguas abajo.

• Mantenimiento simplificado: A diferencia de las válvulas tipo wafer que requieren un apagado completo del sistema para su extracción, este diseño de orejeta permite desmontar un lado de la tubería mientras la válvula permanece atornillada de forma segura en el lado opuesto, minimizando la interrupción operativa.

• Instalación segura: La conexión atornillada proporciona una estabilidad mecánica superior, lo que la hace adecuada para aplicaciones de alta vibración e instalaciones permanentes.

2. Disco de acero inoxidable CF8M premium para resistencia a la corrosión

El material del disco se selecciona específicamente para su longevidad en medios exigentes.

• Protección superior contra la corrosión: El disco de acero inoxidable CF8M (AISI 316) ofrece una excelente resistencia a las picaduras, los cloruros y la corrosión general en agua, agua de mar y ambientes químicos suaves, superando los grados estándar 304.

• Vida útil extendida: El robusto material del disco resiste la erosión causada por partículas suspendidas y mantiene la integridad del sellado durante innumerables ciclos.

• Certificación de materiales: Certificados completos de trazabilidad del material y pruebas de fábrica disponibles a pedido.

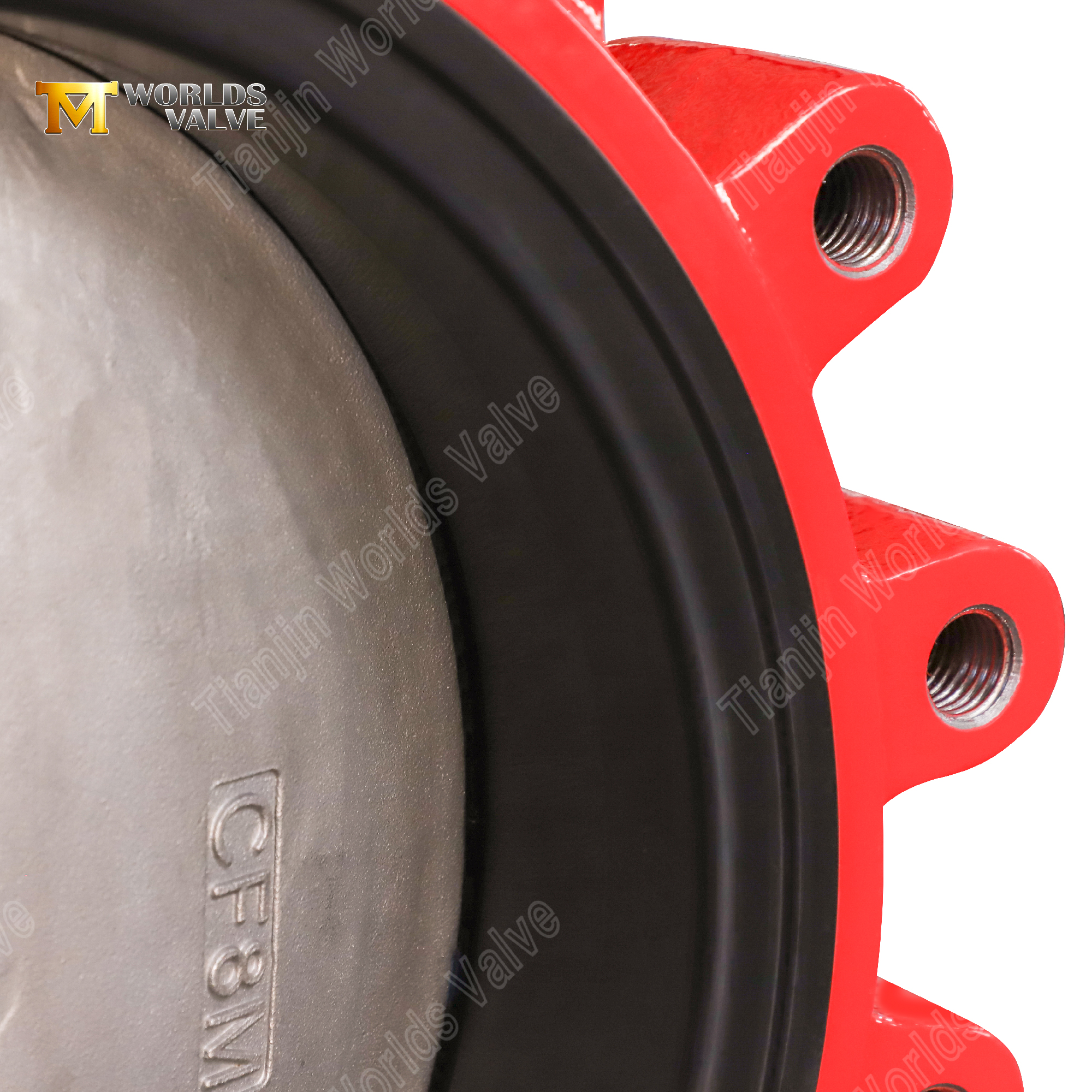

3. Asiento de goma reemplazable para un mantenimiento rentable

Diseñado con la facilidad de servicio como principio fundamental.

• Fácil reemplazo: El asiento de caucho EPDM está diseñado para un reemplazo sencillo en el campo sin herramientas especiales ni servicio de fábrica, lo que permite restaurar rápidamente el rendimiento del sellado hermético.

• Apagado hermético: El asiento elástico se adapta a la superficie del disco, proporcionando un cierre confiable de Clase VI y evitando fugas en aplicaciones críticas.

• Compatibilidad de medios: EPDM ofrece una excelente resistencia al agua, al vapor, a la intemperie y a una amplia gama de productos químicos dentro de su rango de temperatura (-20 °C a +120 °C).

4. Construcción robusta del cuerpo de hierro dúctil

Construido sobre una base de resistencia y confiabilidad.

• Material de alta resistencia: El cuerpo de la válvula está fabricado en hierro dúctil GGG40/500-7, lo que ofrece una resistencia a la tracción, resistencia al impacto y durabilidad excepcionales en comparación con las alternativas de hierro gris.

• Revestimiento protector contra la corrosión: El cuerpo está protegido con un revestimiento epoxi duradero, que proporciona una barrera adicional contra la corrosión atmosférica y enterrada.

• Bridas de orejeta integrales: Las orejetas roscadas fundidas están mecanizadas con precisión para garantizar una alineación precisa de los pernos y conexiones sin fugas.

5. Rango completo de tamaños y presiones

Una solución completa para diversos requisitos de tuberías.

• Amplia gama de tamaños: Disponibles desde DN50 a DN1200 (2" a 48"), cubriendo los diámetros más comúnmente especificados para aplicaciones industriales y municipales.

• Clasificaciones de presión: Configuraciones estándar PN10/PN16 y Clase 125/150, con opciones de presión más alta disponibles a pedido.

• Rango de temperatura: Adecuado para temperaturas de funcionamiento de -20 °C a +120 °C (con asiento de EPDM), y se adapta a la mayoría de aplicaciones de agua y servicios generales.

Estándar:

¿Por qué elegir Tianjin Worlds Valve como su socio OEM?

1. Experiencia especializada en Válvulas de mariposa de orejeta

Como fabricante dedicado de válvulas de mariposa, poseemos un profundo conocimiento del diseño de válvulas tipo orejeta, incluidos los insertos de orejeta roscados críticos y su rendimiento en aplicaciones de servicio sin salida. Nuestro equipo de ingeniería garantiza un mecanizado preciso y una calidad constante en cada lote de producción.

2. Flexibilidad OEM/ODM para requisitos específicos del proyecto

Ofrecemos una amplia personalización para cumplir con sus especificaciones exactas:

Materiales de disco alternativos (CF8, Bronce Aluminio, Dúplex)

Elastómeros especiales para asientos (NBR, Viton, Silicona)

Perforación de bridas personalizada (ANSI, DIN, JIS, BS)

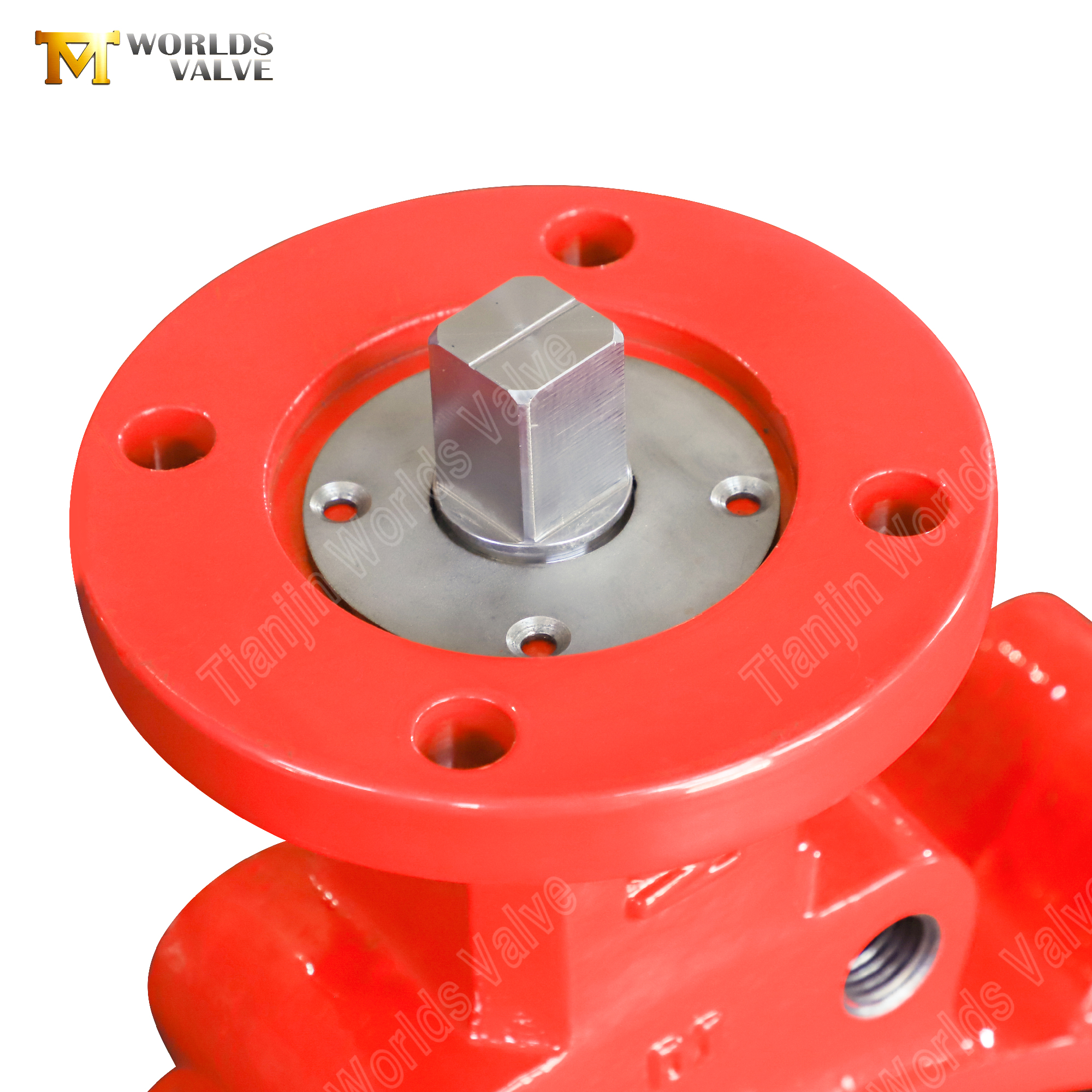

Preparación del montaje del actuador (eléctrico o neumático)

Recubrimientos especiales y colores epoxi.

Embalaje personalizado, etiquetado y documentación de exportación

3. Garantía de calidad certificada

Nuestras instalaciones de fabricación están Certificado ISO 9001, y nuestros productos están diseñados para cumplir con los estándares internacionales:

Marcado CE para el cumplimiento del mercado europeo

Certificado UKCA para productos de construcción del Reino Unido

Aprobado por WRAS Disponible para aplicaciones de agua potable.

SCA disponible para el cumplimiento sanitario francés

4. Pruebas y documentación integrales

Cada válvula se somete a rigurosas pruebas de acuerdo con las normas internacionales:

Pruebas de fuga de carcasa y asiento según EN 12266-1 / API 598

Certificación de materiales e informes de pruebas de fábrica.

Certificados de prueba de presión

Documentación de trazabilidad

5. Experiencia en exportación global

Con décadas de experiencia exportando a más de 50 países, ofrecemos:

Logística confiable y coordinación de envíos

Documentación de exportación profesional

Soporte técnico multilingüe

Comprensión de los requisitos de proyectos internacionales.

Aplicaciones típicas:

• Tratamiento de agua: Aislamiento de bombas, sistemas de filtración, líneas de dosificación de químicos, circuitos de retrolavado.

• Abastecimiento Municipal de Agua: Redes de distribución, estaciones reductoras de presión, salidas de embalses.

• Sistemas HVAC: circuitos de agua helada, torres de enfriamiento, sistemas de calefacción, aislamiento de bombas

• Procesamiento Industrial: Agua de proceso, circuitos de refrigeración, servicios públicos generales.

• Protección contra incendios: Aislamiento del sistema de rociadores, succión y descarga de bombas.

• Tratamiento de aguas residuales: control de afluentes, líneas de aireación, manejo de lodos.

• Generación de Energía: Sistemas de agua de refrigeración, agua de servicio auxiliar.

• Aplicaciones marinas: refrigeración por agua de mar, sistemas de lastre (con las actualizaciones de materiales adecuadas)

Conclusión:

La válvula de mariposa tipo lengüeta con asiento de EPDM reemplazable de Tianjin Worlds Valve Co., Ltd. ofrece la combinación perfecta de flexibilidad de instalación, economía de mantenimiento y rendimiento confiable. Cuando su proyecto requiera una válvula de mariposa de orejeta personalizable y de alta calidad respaldada por fabricación certificada y décadas de experiencia en exportación, elija Tianjin Worlds Valve Co., Ltd.Contáctanos hoy para especificaciones técnicas, documentación de certificación o una cotización personalizada para los requisitos específicos de su aplicación.
