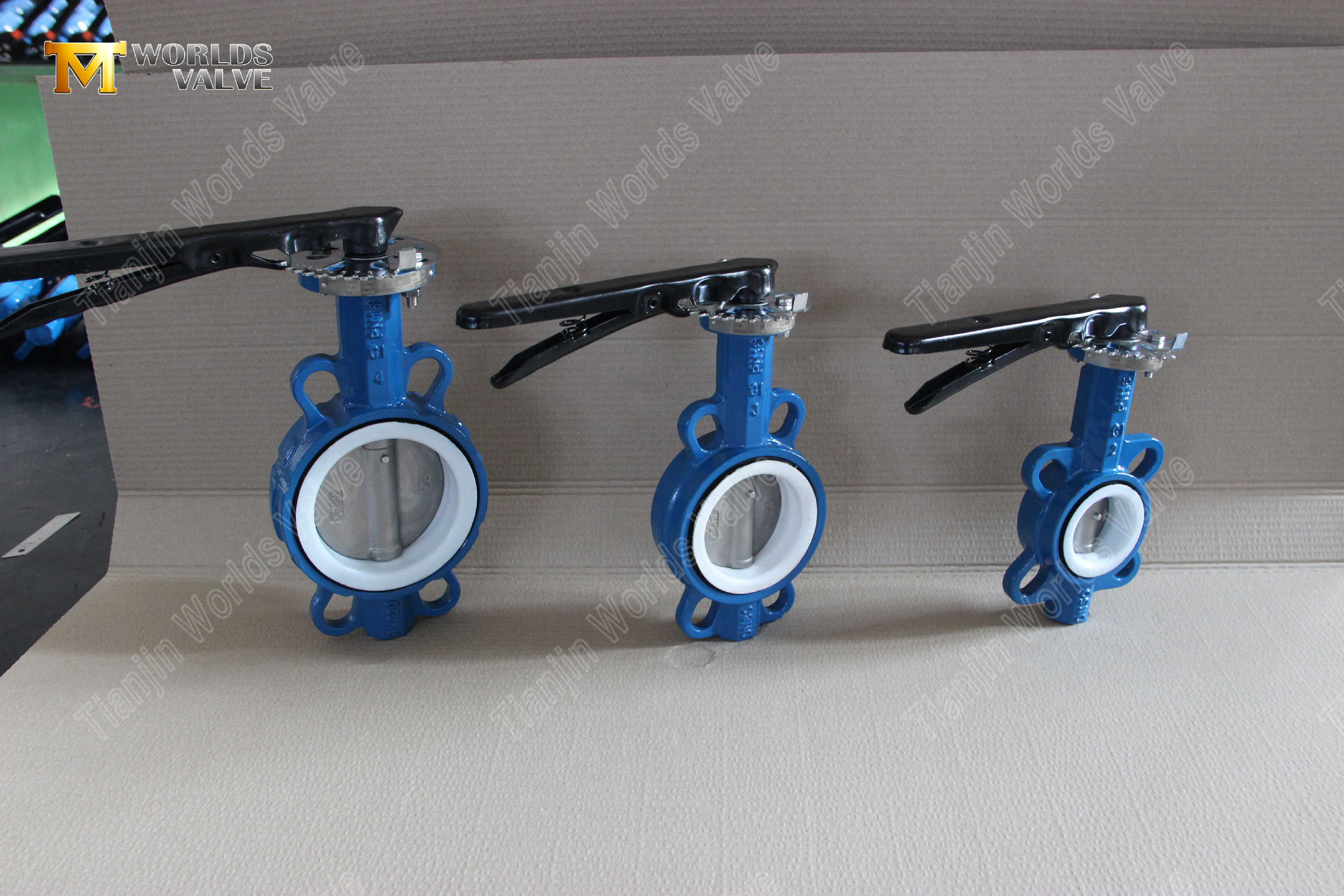

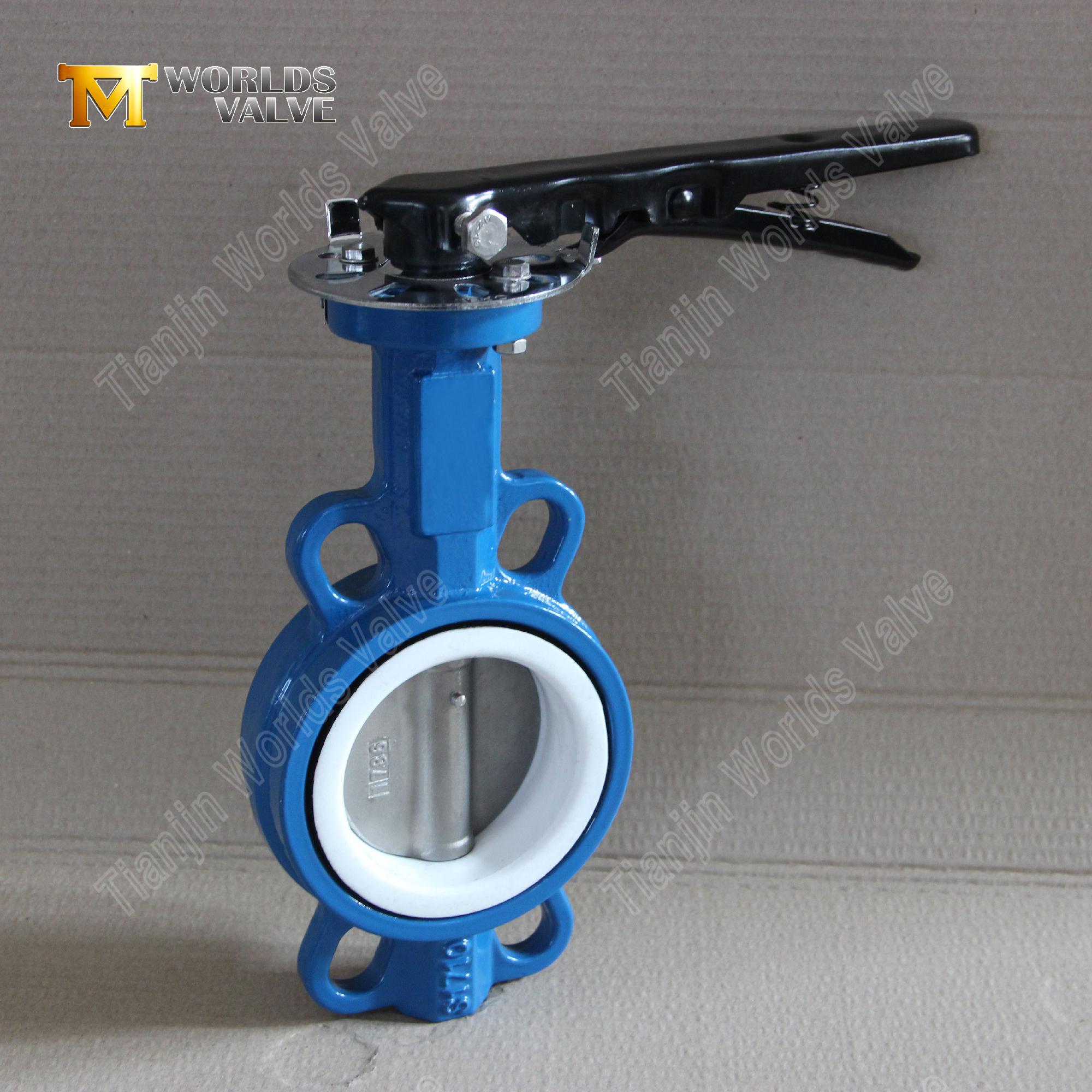

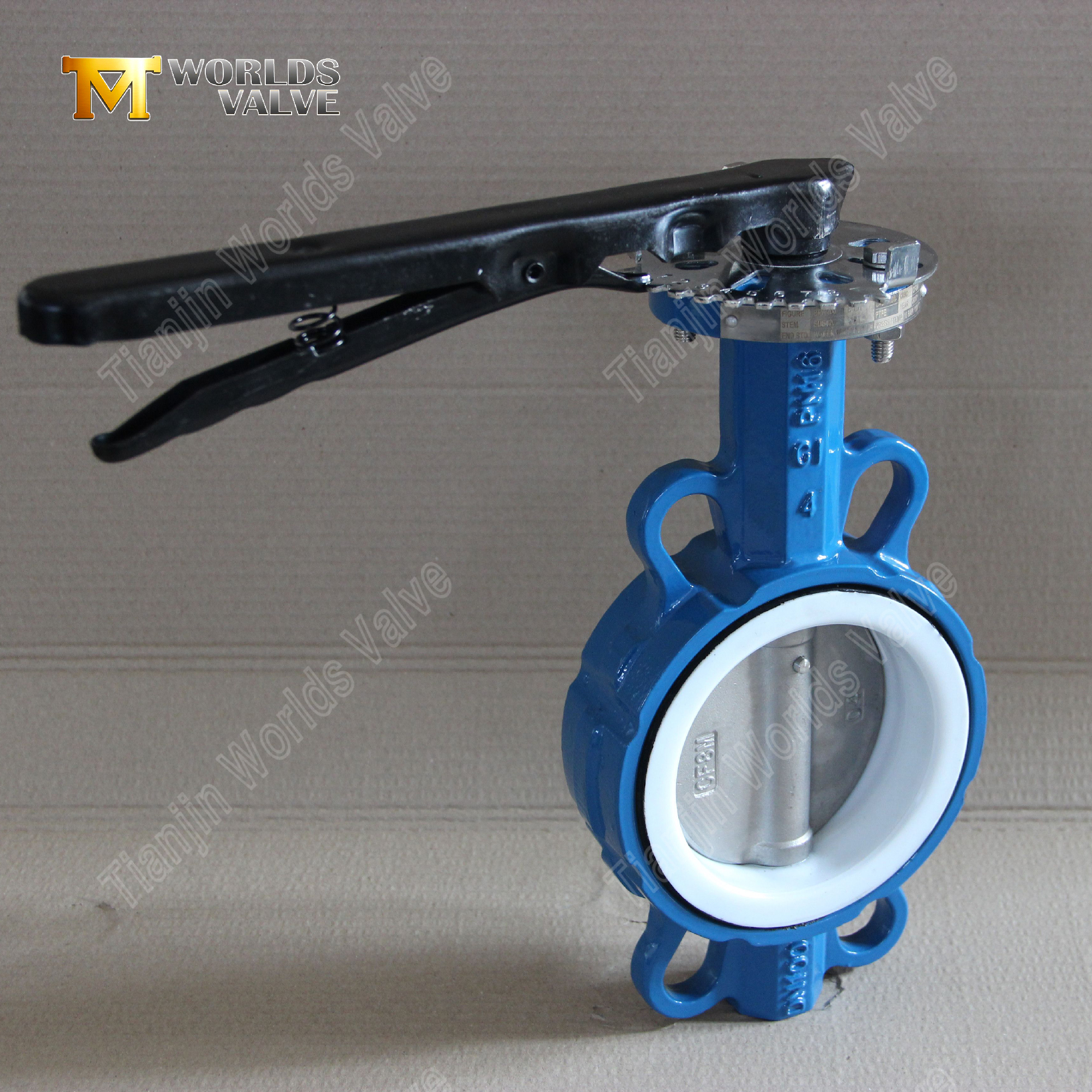

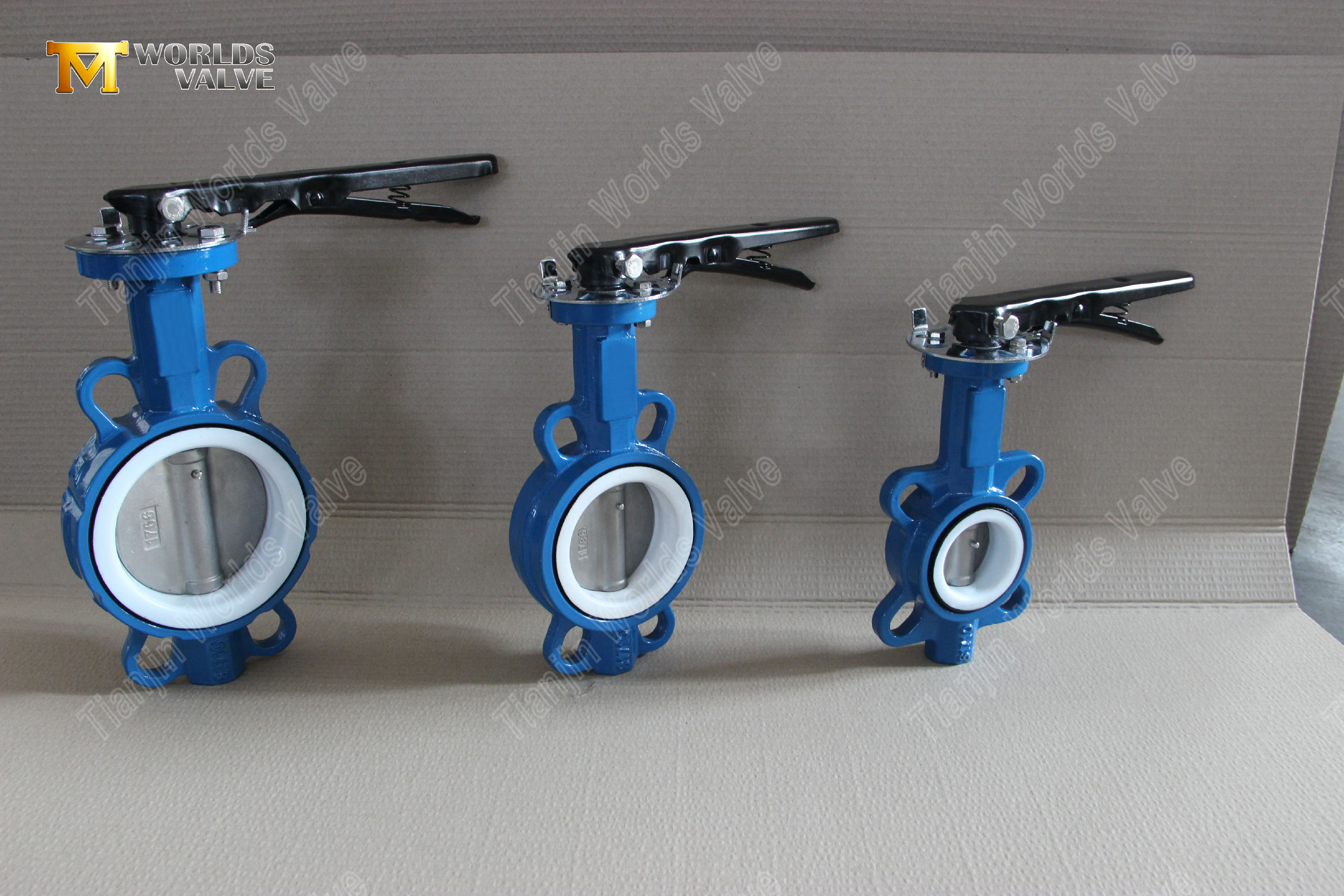

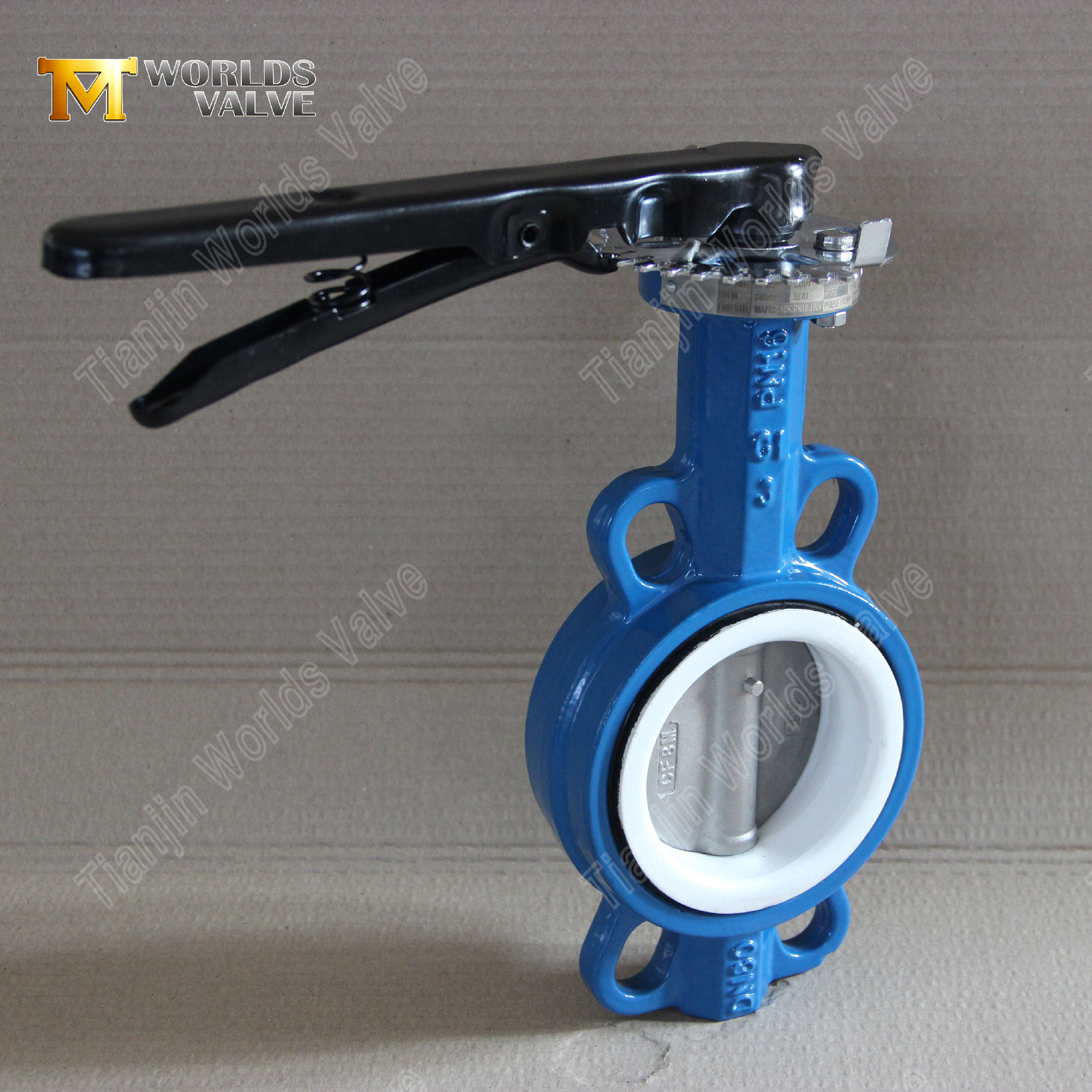

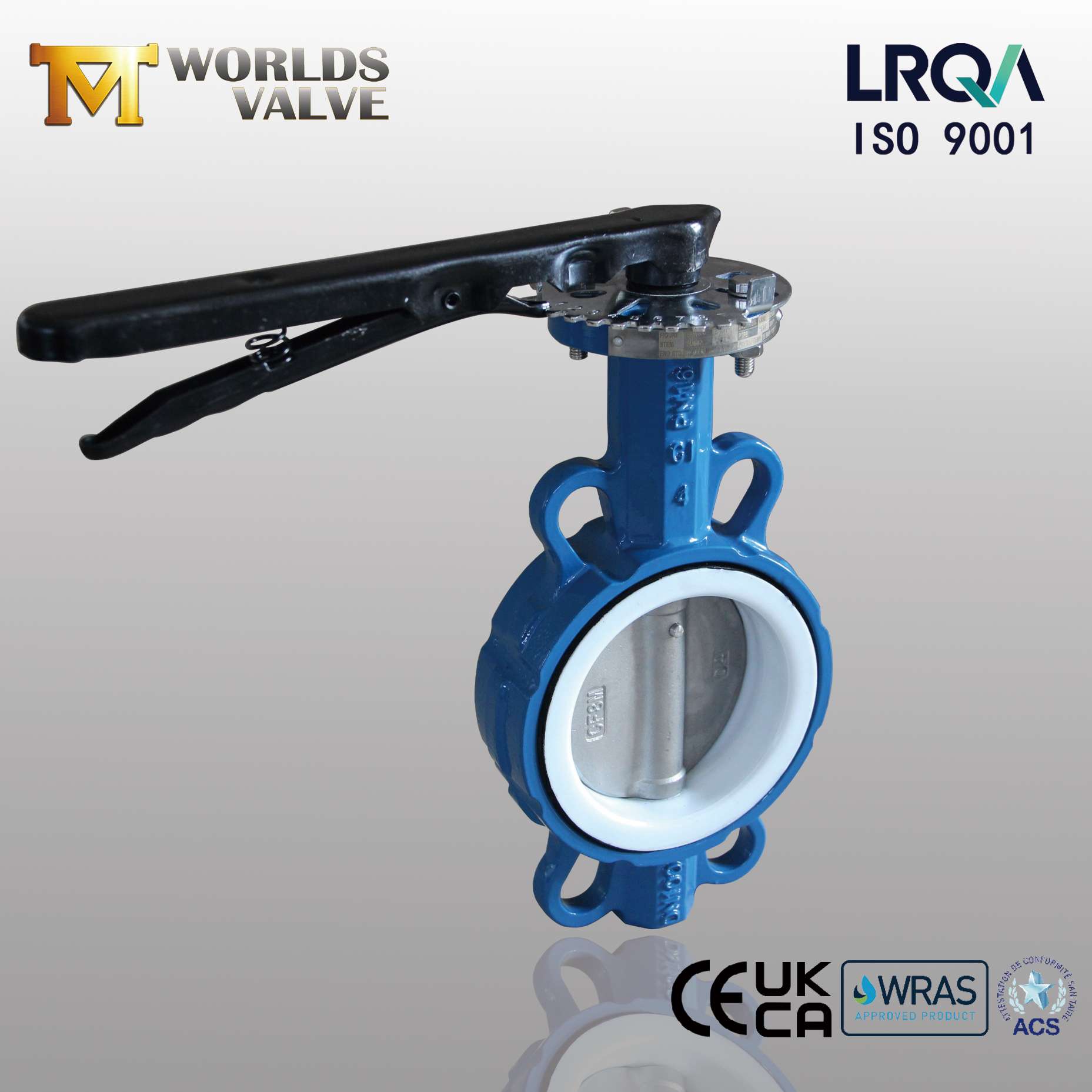

Válvula de mariposa tipo wafer con asiento de PTFE y disco CF8M con operación de palanca manual | Control manual premium resistente a la corrosión

Introducción:

Disco CF8M y asiento de PTFE Válvula de mariposa tipo oblea con operación de palanca manual | Control manual premium resistente a la corrosión

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS

CBF01-TA01-Manual de Operación y Mantenimiento DESCARGAR

Características técnicas y ventajas de rendimiento:

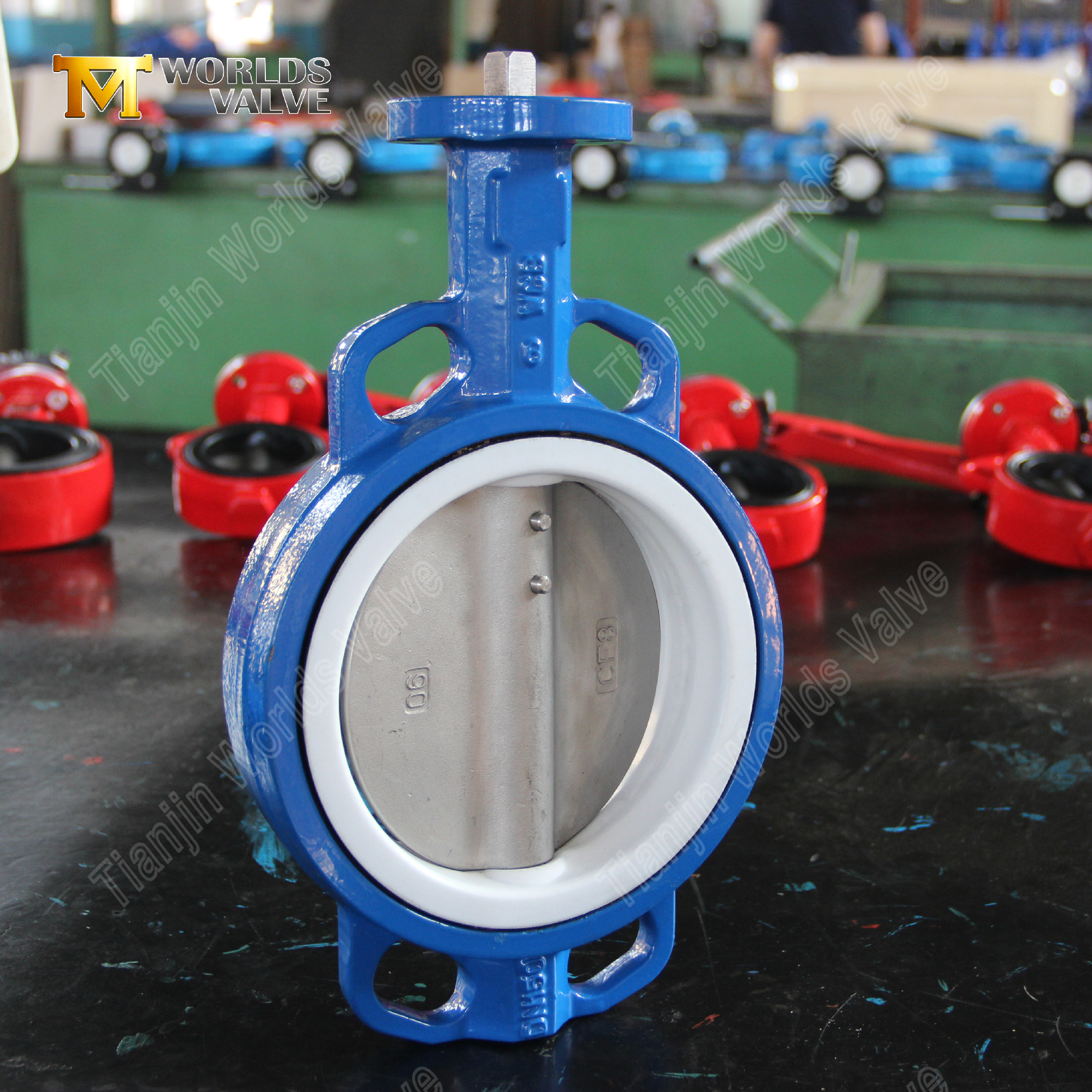

1. Excelencia del disco de acero inoxidable CF8M

• Resistencia superior a la corrosión: La composición de acero inoxidable 316 proporciona una excelente protección contra productos químicos, cloruros y medios corrosivos.

• Durabilidad mecánica: El disco de alta resistencia mantiene la integridad estructural bajo condiciones de presión y ciclos térmicos.

• Mecanizado de precisión: El perfil de disco optimizado garantiza un funcionamiento suave y una perfecta alineación del asiento.

2. Rendimiento del sellado del asiento de PTFE

• Inercia química: El asiento de PTFE virgen resiste prácticamente todos los productos químicos en todo el espectro de pH (0-14)

• Garantía de cero fugas: El contacto de PTFE con el disco logra un cierre hermético según las normas EN 12266-1 Clase A

• Resiliencia a la temperatura: Mantiene la integridad del sellado de -35 ℃ a 200 ℃ sin degradación

3. Eficiencia operativa de la palanca manual

• Operación rápida de 90°: El mecanismo de palanca permite un control rápido de apertura/cierre con un mínimo esfuerzo.

• Indicación visual de posición: Posiciones claras de abierto/cerrado/ajuste para seguridad operativa

• Optimización del par: El diseño de baja fricción reduce la fuerza operativa en un 35% en comparación con las válvulas estándar

4. Diseño de oblea que ahorra espacio

• Compacto y ligero: Reducción del 40 % en peso y requisitos de espacio en comparación con las válvulas tipo lug

• Fácil instalación: Inserción sencilla entre bridas ANSI B16.5 o DIN EN 1092-1

• Rentabilidad: Menores costos de material e instalación sin comprometer el rendimiento

5. Eficiencia operativa

• Actuación múltiple:Compatible con palanca manual, operador de engranajes o actuadores estándar ISO 5211

• Sin mantenimiento:Los cojinetes autolubricantes y los componentes resistentes a la corrosión minimizan los requisitos de servicio.

Estándar:

Aplicaciones industriales

• Procesamiento químico: Transferencia de ácidos/álcalis, manipulación de disolventes y sistemas de dosificación de productos químicos.

• Farmacéutica: Procesos CIP/SIP, distribución de agua purificada y fabricación de API

• Tratamiento de Agua: Alimentación de productos químicos, control de filtración y gestión de efluentes.

• Alimentos y bebidas: Sistemas de procesamiento sanitario, transferencia de ingredientes y limpieza.

• Manufactura Industrial: Control de procesos químicos, servicios públicos y mantenimiento de plantas.

Ventajas competitivas

• Inmunidad química: La combinación de disco CF8M y asiento de PTFE proporciona una protección completa contra la corrosión.

• Control manual instantáneo: La palanca manual permite una respuesta rápida y una verificación visual de la posición.

• Optimización del espacio: El diseño de oblea ahorra espacio de instalación y reduce el costo total

• Mantenimiento cero:Los materiales resistentes a la corrosión y los asientos de PTFE eliminan los requisitos de servicio

• Cumplimiento global: Las certificaciones CE, UKCA y WRAS garantizan la aceptación internacional

• Garantía de calidad: Fabricación certificada ISO 9001 con total trazabilidad del material.

Conclusión:

Combinando la durabilidad del acero inoxidable CF8M con la confiabilidad del asiento de PTFE y la conveniencia de la palanca manual, esta válvula de mariposa tipo wafer ofrece un rendimiento excepcional para aplicaciones químicas, farmacéuticas e industriales que requieren control de flujo manual.
