RGV01-TF010203
OEM|ODM
| Cantidad: | |
|---|---|

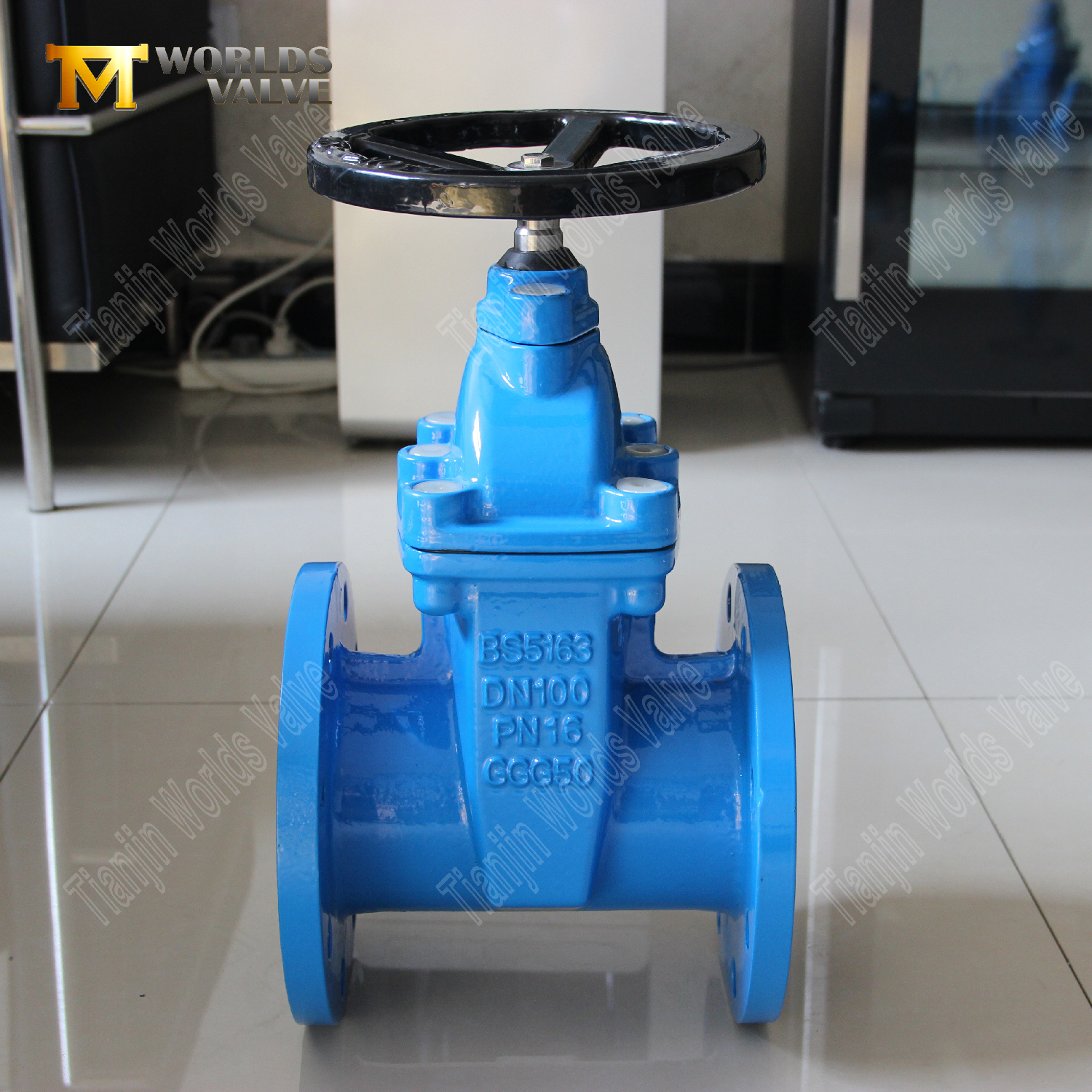

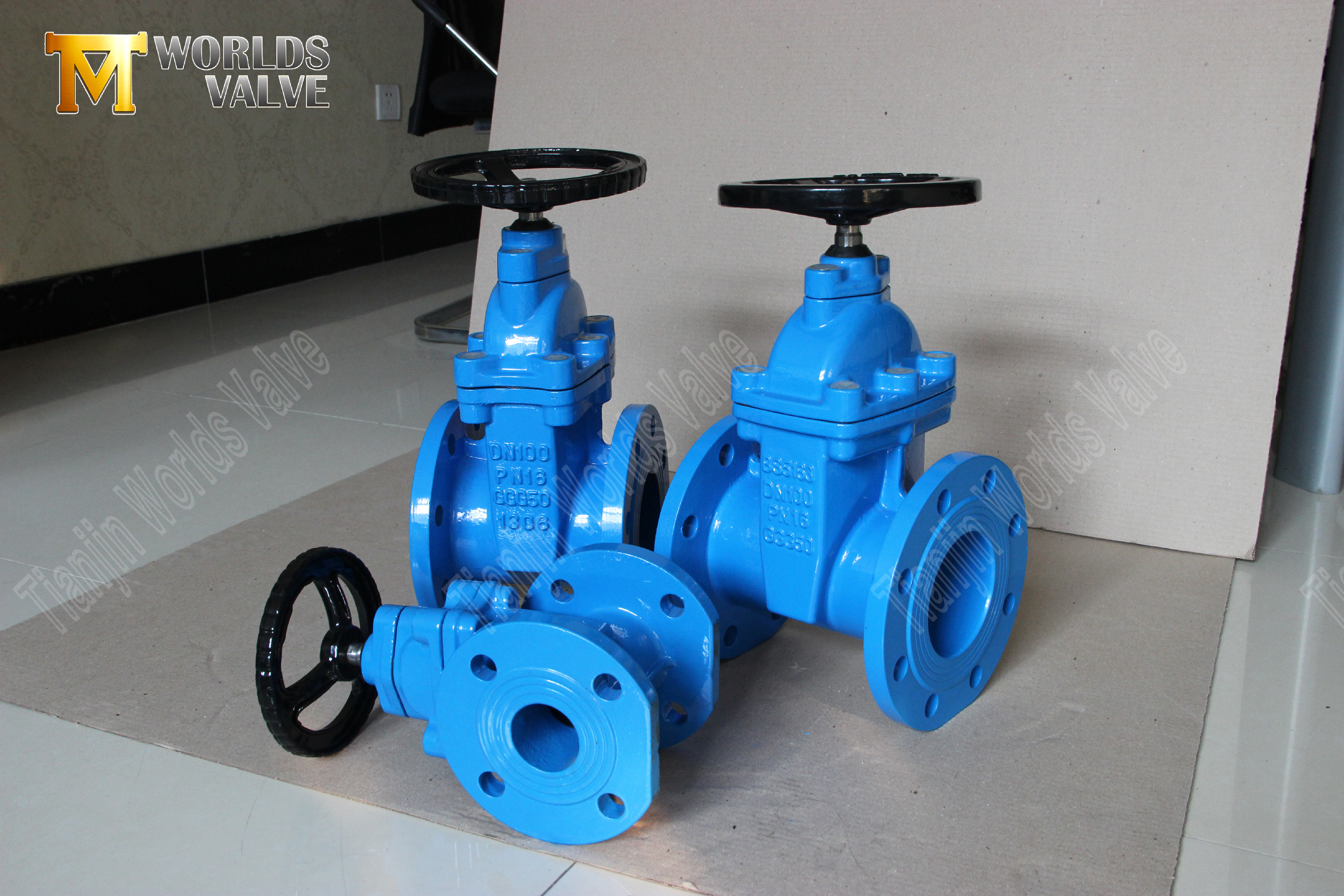

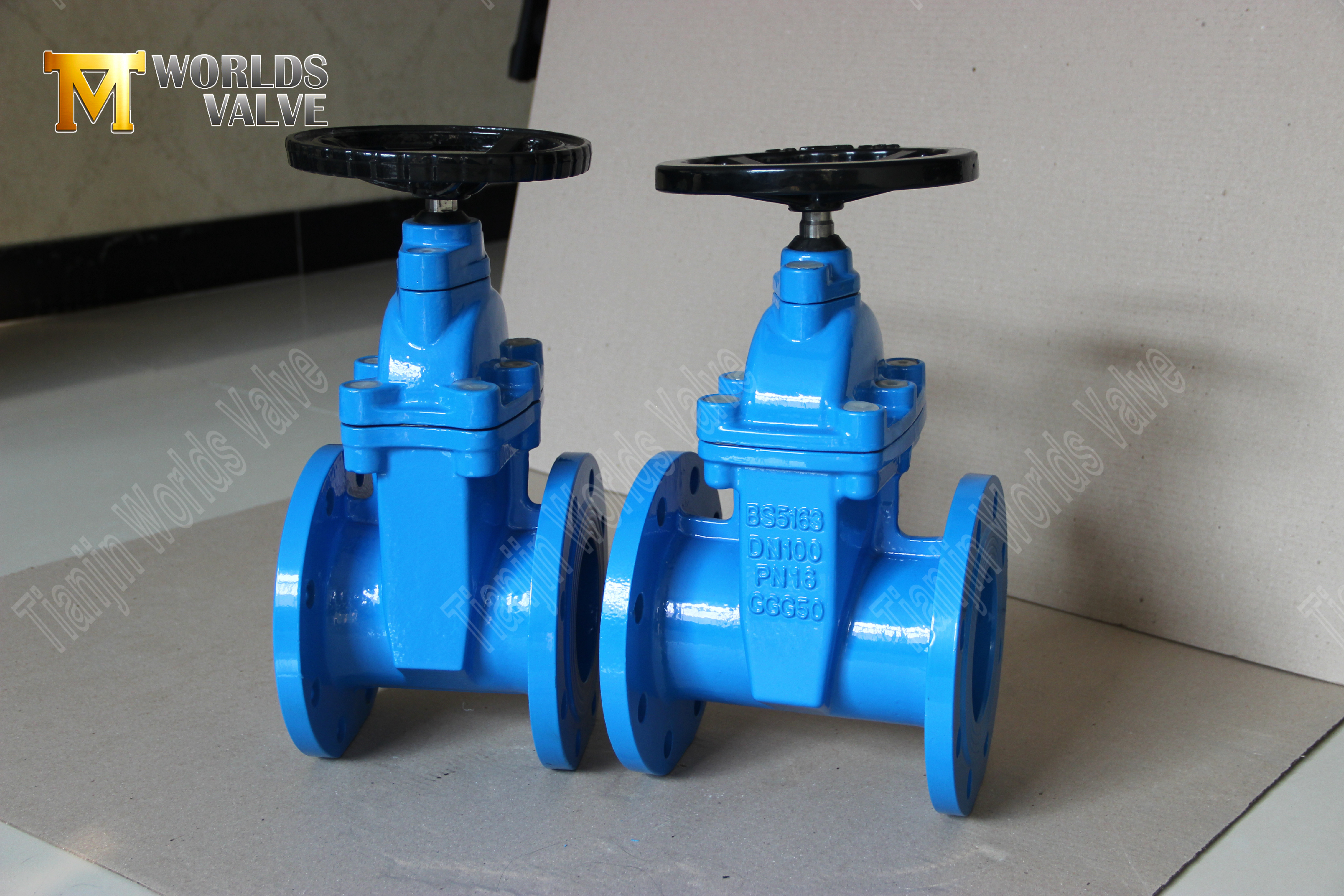

Válvula de puerta vástago no subida | Proveedor de válvula de compuerta de asiento resistente
Soluciones compatibles con BS5163 para aplicaciones con restricciones espaciales y de alto ciclo
RGV01-TF010203 --- Manual de operación y mantenimiento DESCARGAR

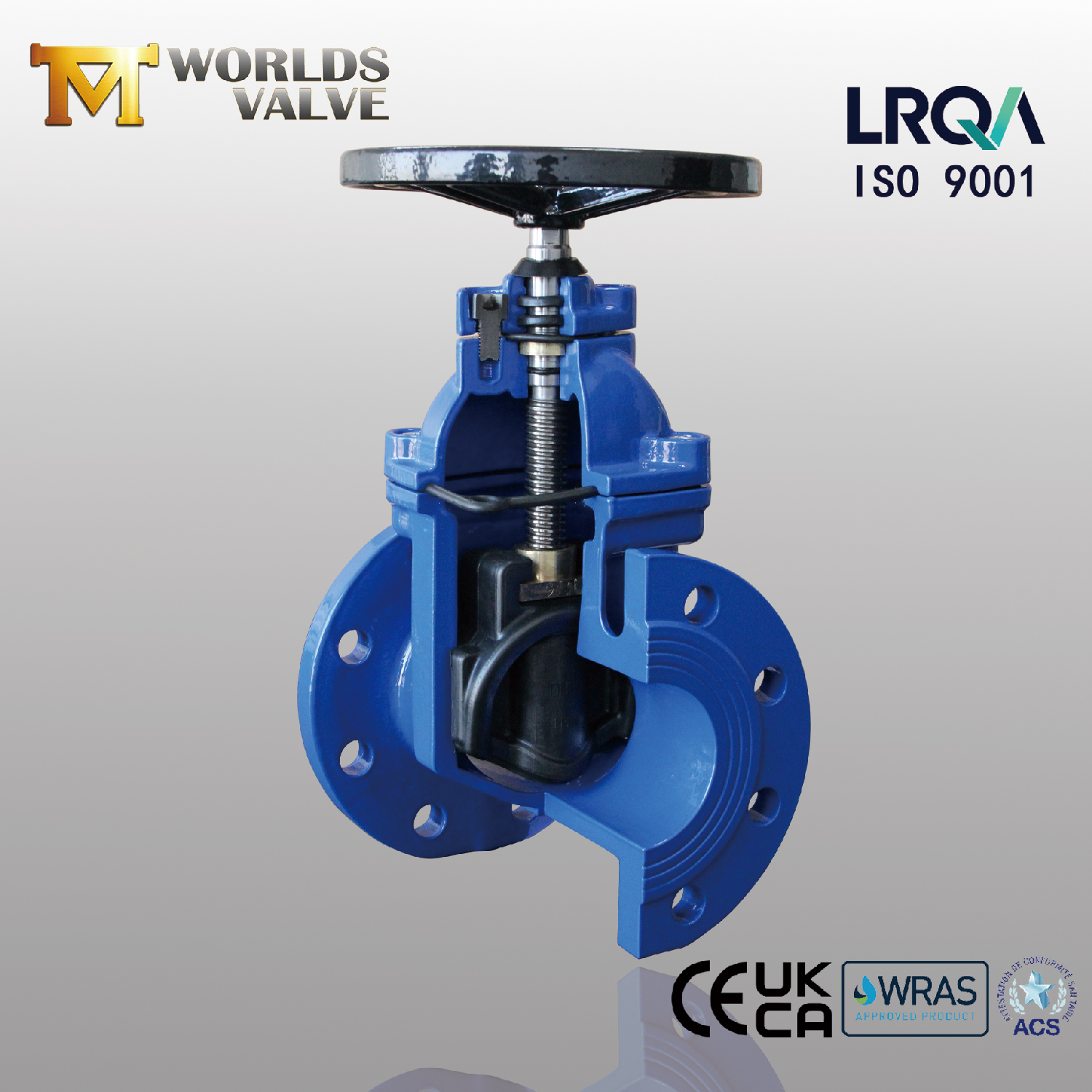

1. STEM no subterráneo del espacio para el espacio
El tallo gira internamente sin movimiento vertical, reduciendo la altura de la instalación en un 40% frente a los diseños del tallo creciente, ideal para cámaras de válvulas de baja limpieza o pozos subterráneos.
Optimización de par: hilos trapezoidales matinados con precisión corta la fuerza de funcionamiento a ≤240 nm, lo que permite el manejo de operador único incluso en tamaños DN300.
2. Asientos resistentes a las burbujas
La cuña encapsulada de arcón completo (EPDM/NBR) se comprimirá contra el cuerpo de hierro dúctil para el cierre de gotos cero.
Diseño resistente a la abrasión: la unión reforzada de goma a metal soporta más de 50,000 ciclos en agua arenosa.
3. Corrosión y defensa química
Cuerpo/cuña: Reubicación epoxi unida a fusión de 250 µm (azul RAL 5005) para la resistencia al cloro/UV.
Provenir: Acero inoxidable con glándula llena de PTFE, evitando la entrada de arena en las aguas residuales.
4. BS5163 CUMPLIMIENTO Y Certificaciones globales
Fabricado en estándares BS5163, con certificaciones adicionales: CE, ACS, WRAS, UKCA e ISO9001 Gestión de calidad.
5. Costos de ciclo de vida bajo
Bujes sin mantenimiento: las guías de tallo RPTFE auto-lubricantes eliminan las necesidades de engrasamiento.

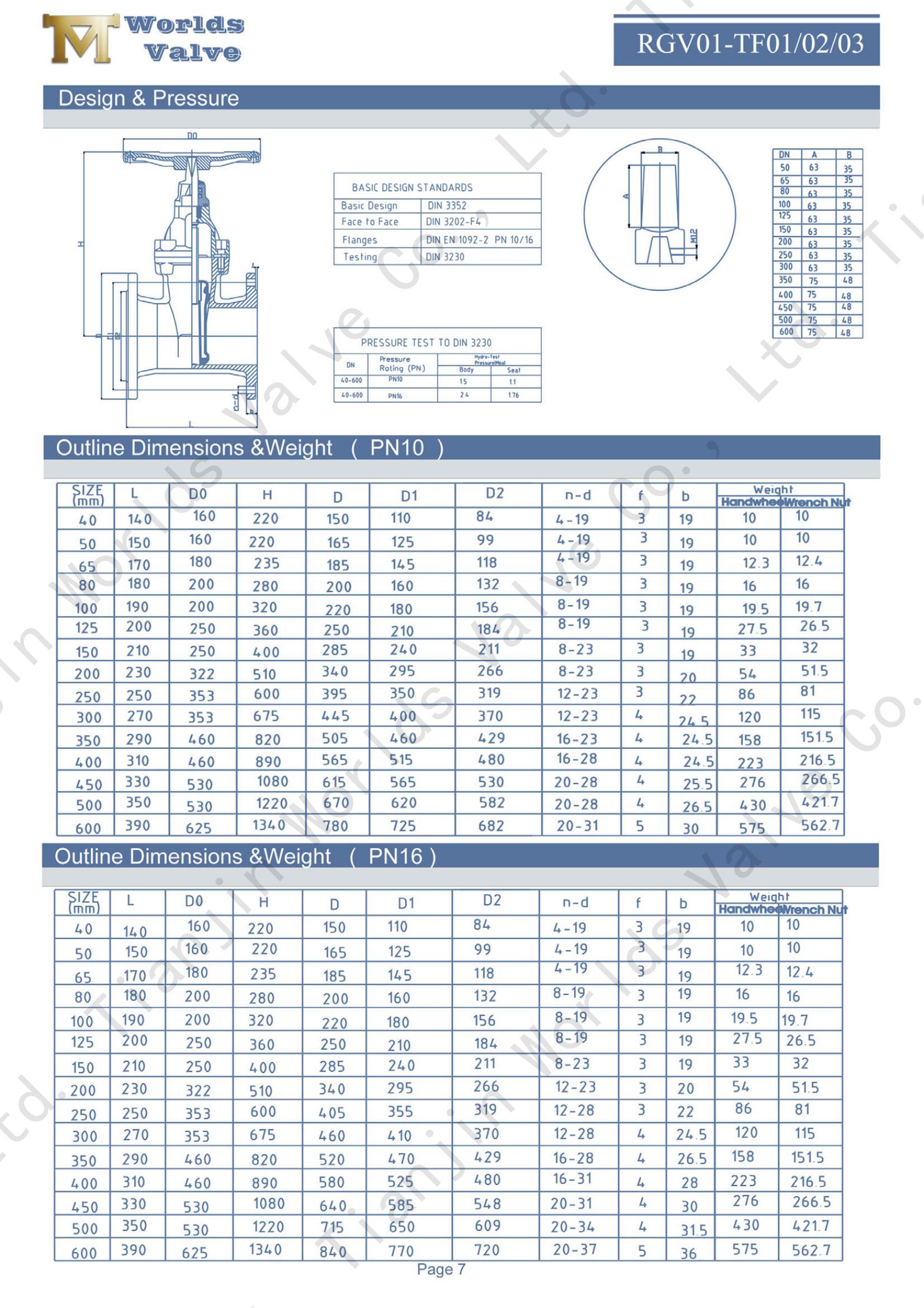

Descripción detallada: | |
Serie | Válvula de compuerta sentada resiliente de tallo no ascendente |
Tamaño | DN40-DN600 |
Estándar de diseño: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
Estándar de presión: | GB/T 13927-1992, API598 |
Cara a cara: | DIN3202 F4, F5, BS5163, AWWA C509 |
Estándar de la brida: | DIN2532/DIN2533/ASME/ANSI B16.5 y B16.47/ASME B16.42/AWWA C207/ISO7005/DIN28533/DIN EN1092/DIN2501/JIS B 2220 |
Cuerpo: | CI/DI/WCB/ALB/CF8/CF8M |
Desct: | DI/ALB/DISCO CERVADO DE CABER/1.2501/1.4529/CF8/ALLOY HASTELLOY/MONEL |
Provenir: | SS416/SS304/SS431/17-4PH |
Asiento: | NBR/Hypalon/EPDM/Neoprene/NR/Wear resistente a EPDM/Silicon/EPDM resistente al calor/EPDM blanco |
Temperatura adecuada: | -20 ℃ ~ 120 ℃ |
Medio: | Agua de carne, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
Redes de agua municipales: válvulas de aislamiento de línea principal en cámaras enterradas (EPDM con certificación NSF 61).
Sistemas de protección contra incendios: control de rociadores con resiliencia de fuego aprobada por FM/UL.
Estaciones de elevación de aguas residuales: operación resistente a la arena en líneas de descarga de lodos/bombas.
Plantas de HVAC: ajuste compacto en habitaciones mecánicas con líneas de vapor/condensado.
Como proveedor certificado, ofrecemos personalización OEM para materiales, recubrimientos y actuación para cumplir con las especificaciones globales del proyecto. Upgrade sus sistemas de fluidos con las válvulas de compuerta de vástago más confiables de la industria. Contáctenos hoy para una consulta de ingeniería gratuita.
