RGV01-TF01/02/03
OEM
| Cantidad: | |
|---|---|

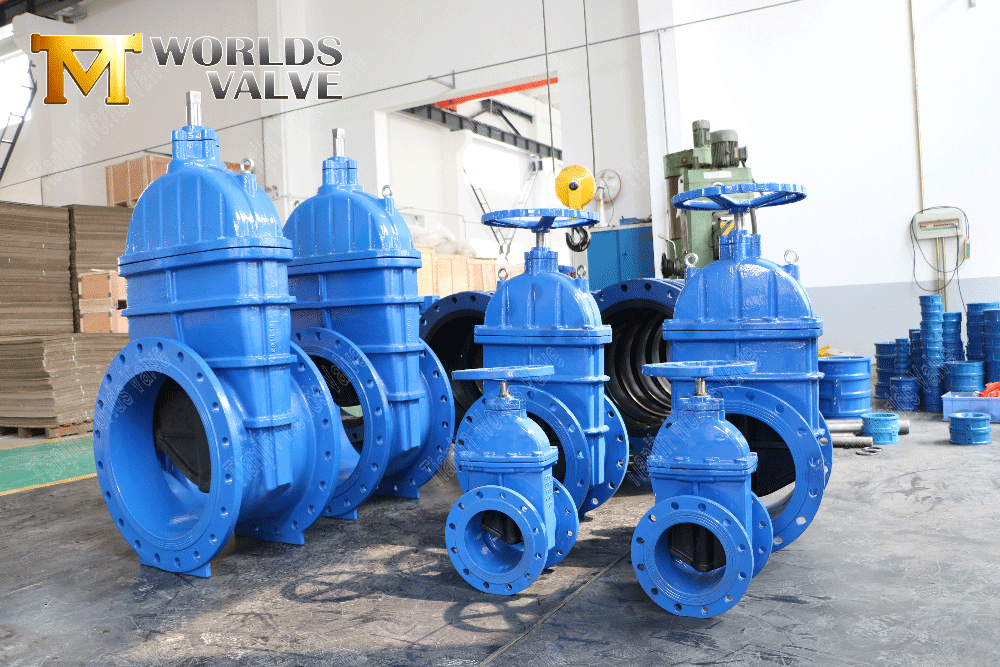

Válvula de puerta con una cuña forrada de goma NBR/EPDM se usa ampliamente en suministro de agua y drenaje, energía hidráulica o térmica, proyecto de construcción, así como un sistema de agua industrial, como el acero y la petroquímica.
1. Equipo utilizado para cortar el medio en la tubería.
2. Suitalbe para rueda manual, operadores de engranajes o actuadores eléctricos.
| Descripción detallada: | |
| Serie | Válvula de compuerta sentada resiliente de tallo sin revestimiento de tallo sin altura |
| Tamaño: | DN40-DN1200 |
| Estándar de diseño: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
| Estándar de presión: | GB/T 13927-1992, API598 |
| Cara a cara: | DIN3202 F4, F5, BS5163 |
| Estándar de la brida: | DIN2532, DIN2533 |

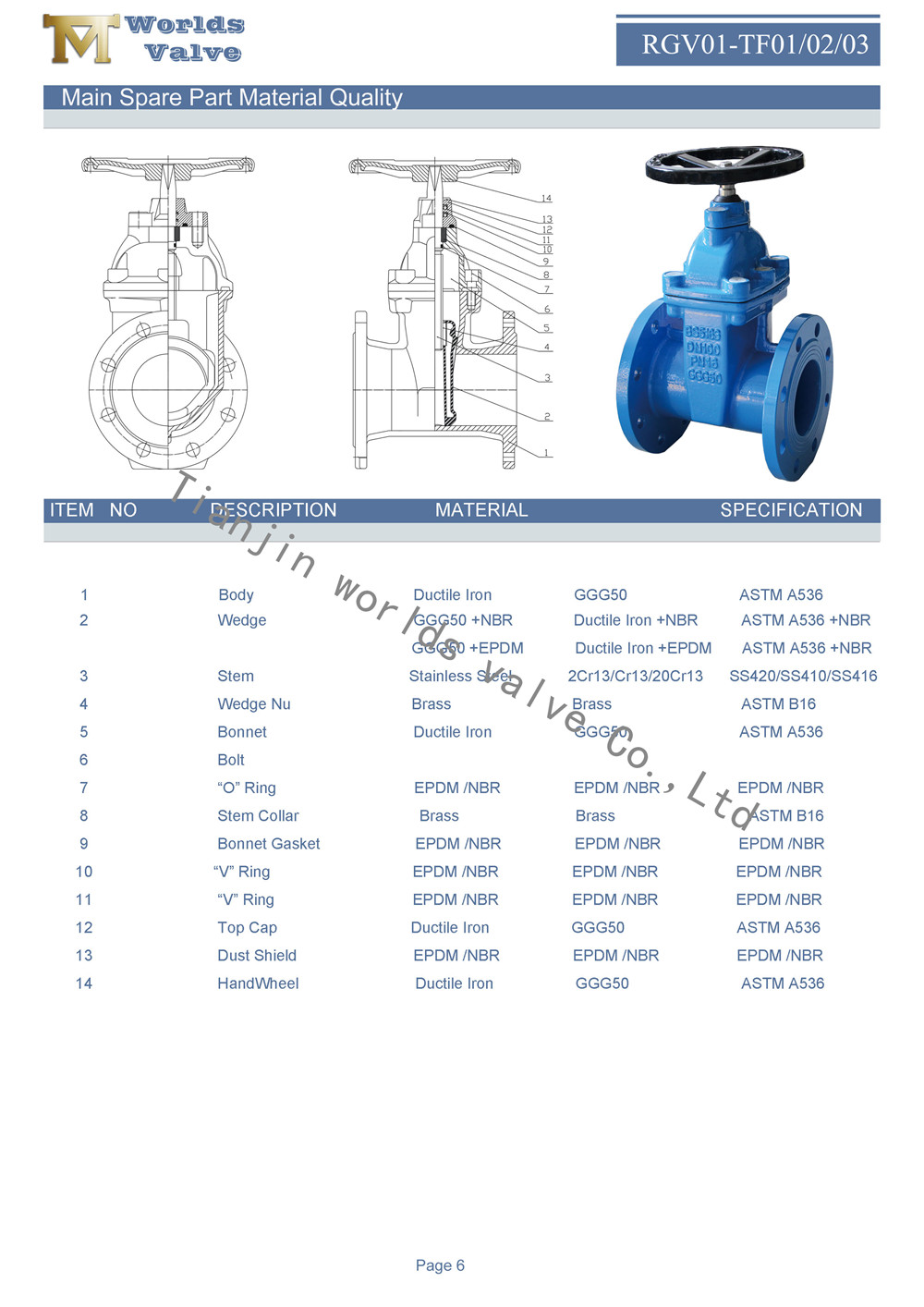

| Cuerpo: | CI/DI/WCB/ALB/CF8/CF8M |
| Desct: | DI/ALB/DISCO CERVADO DE CABER/1.2501/1.4529/CF8/ALLOY HASTELLOY/MONEL |
| Provenir: | SS416/SS304/SS431/17-4PH |
| Asiento: | NBR/Hypalon/EPDM/Neoprene/NR/Wear resistente a EPDM/silicio/EPDM/EPDM/EPDM resistente al calor (/PTFE |
| Temperatura adecuada: | -10 ~ 90 |
| Medio: | Agua de carne, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
Estándar:
El estándar de diseño conforma a: MSS SP-67, API609, EN593
Conexión de la brida de forma: DIN PN10/16/25, ANSI B16.1, BS4504, ISO PN10/16,
JIS B2212/2213, BS 10 Tabla D, BS 10 Tabla E
La brida superior se ajusta a: ISO 5211
Capaciente a cara a: API609, ISO5752 Serie 20, BS5155
Prueba estándar de conformidad a: API598
Personajes de diseño:
1. Equipo utilizado para cortar el medio en la tubería.
2. Adecuado para rueda manual, operadores de engranajes o actuadores eléctricos.
Actuación:

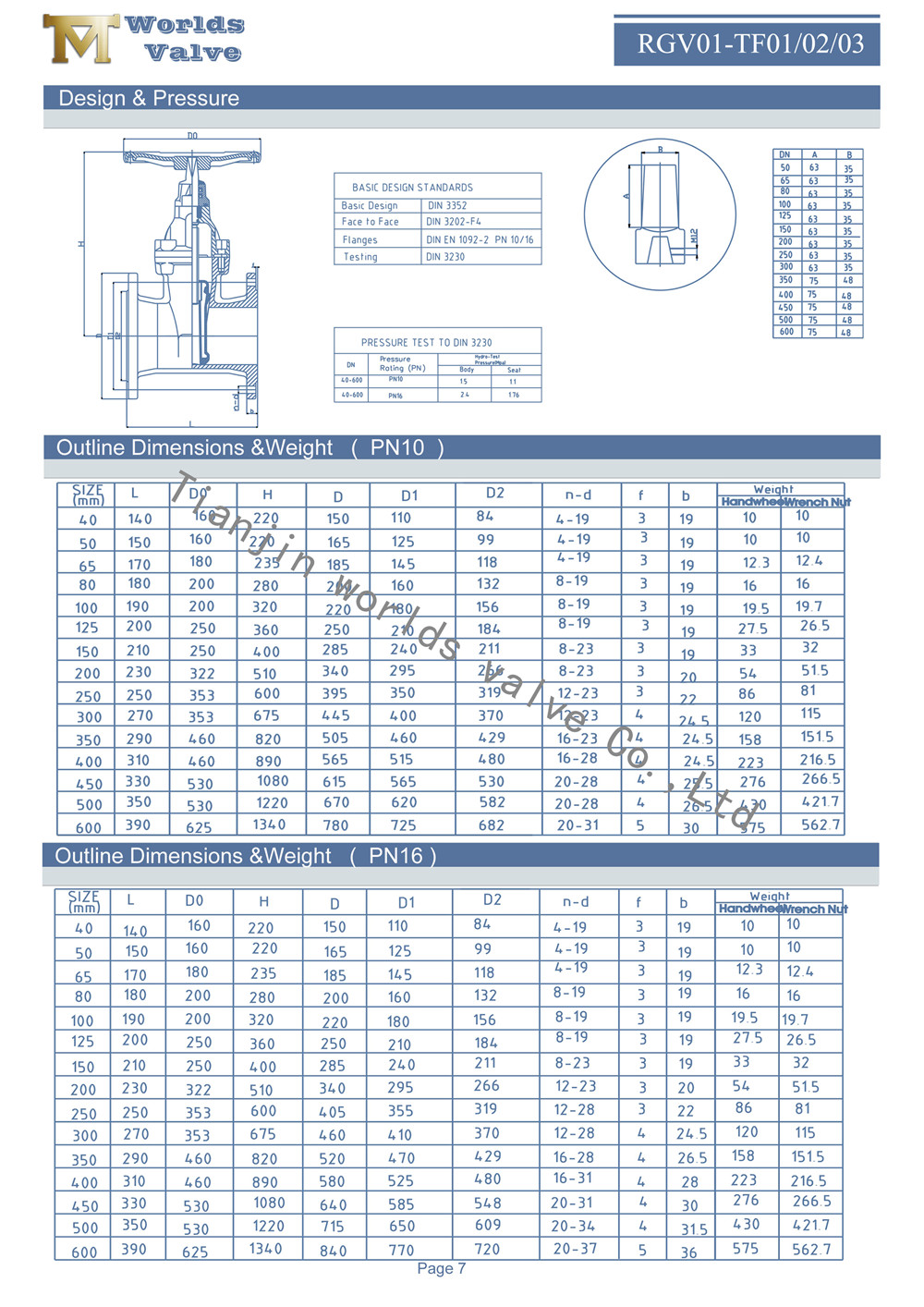

Diámetro nominal: DN40-DN1200
Presión nominal PN (MPA):
1.0, 1.6, 2.0, 2.5
Presión de prueba (agua) PS (MPA)
Asiento del cuerpo: 1.5 veces la presión nominal
Prueba del asiento: 1.1 veces presión nominal
