CBF04-TF01
OEM | ODM | WDS
| Cantidad: | |
|---|---|

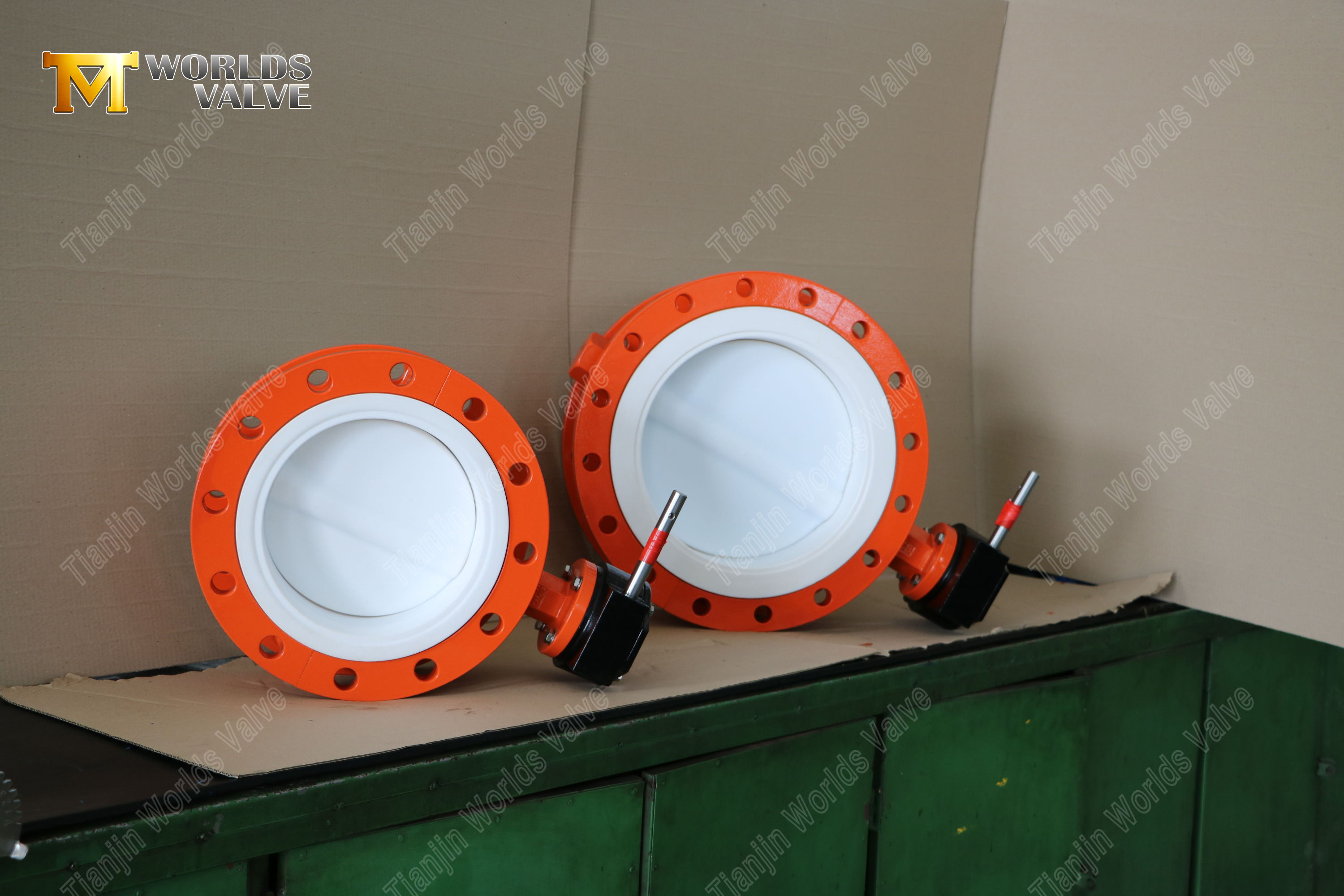

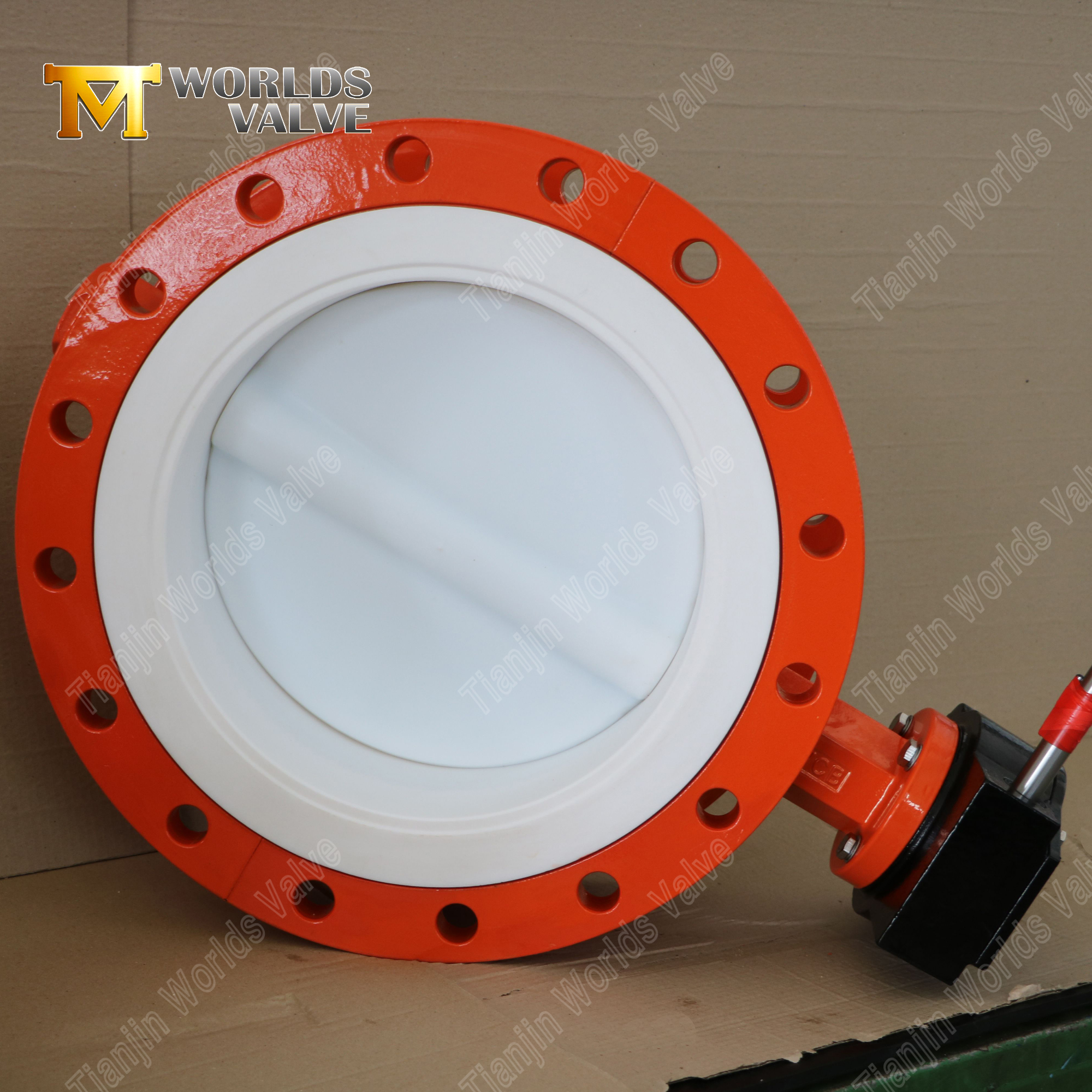

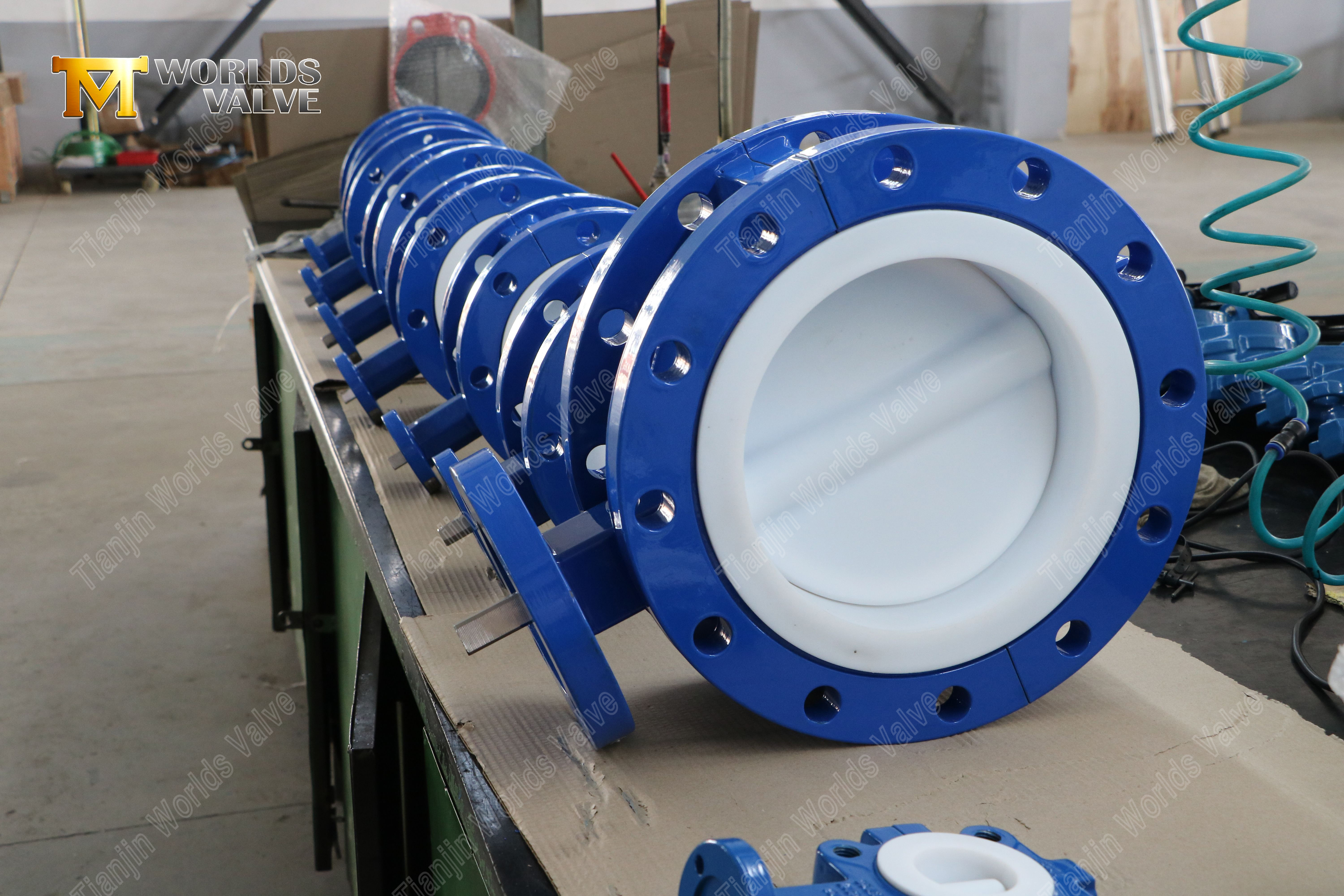

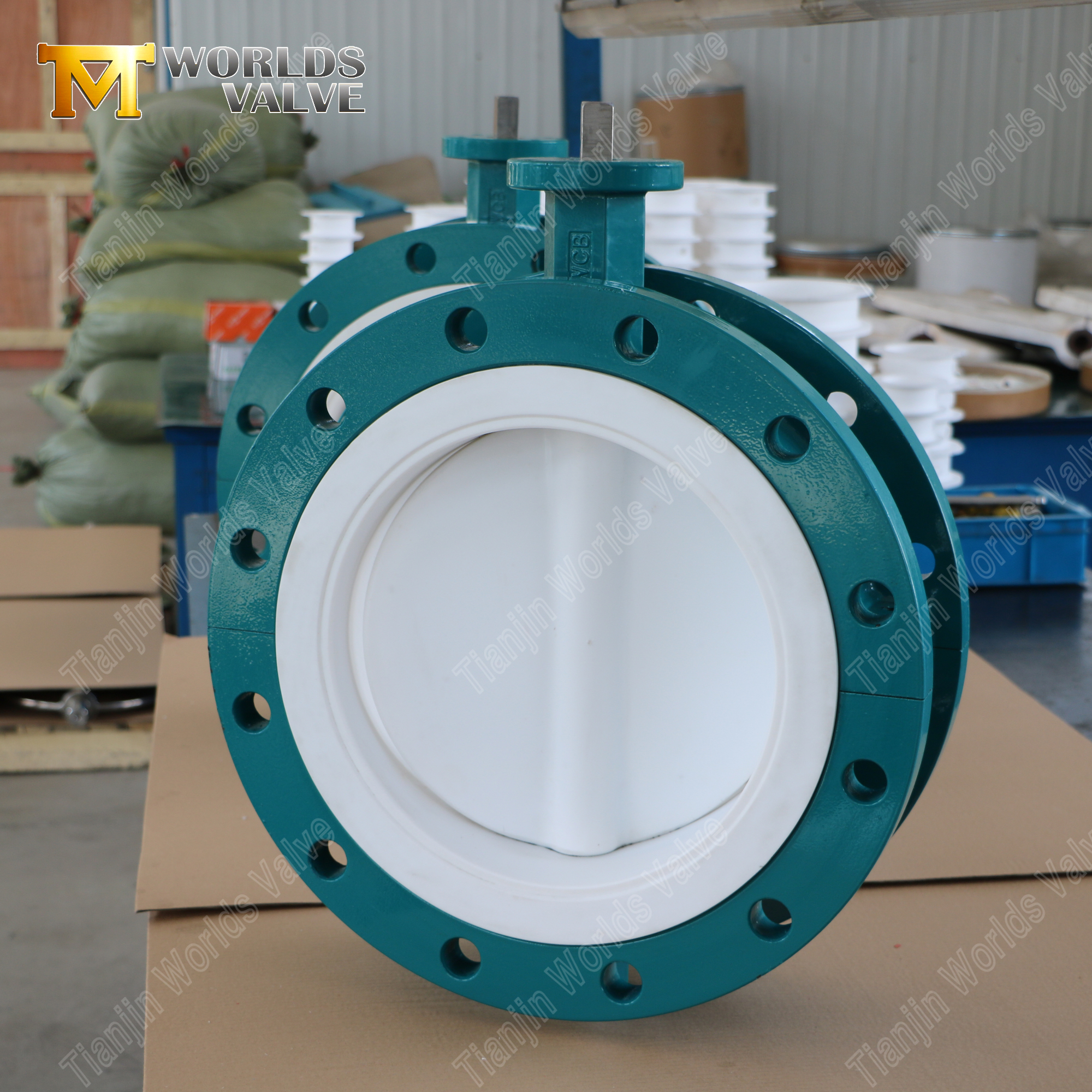

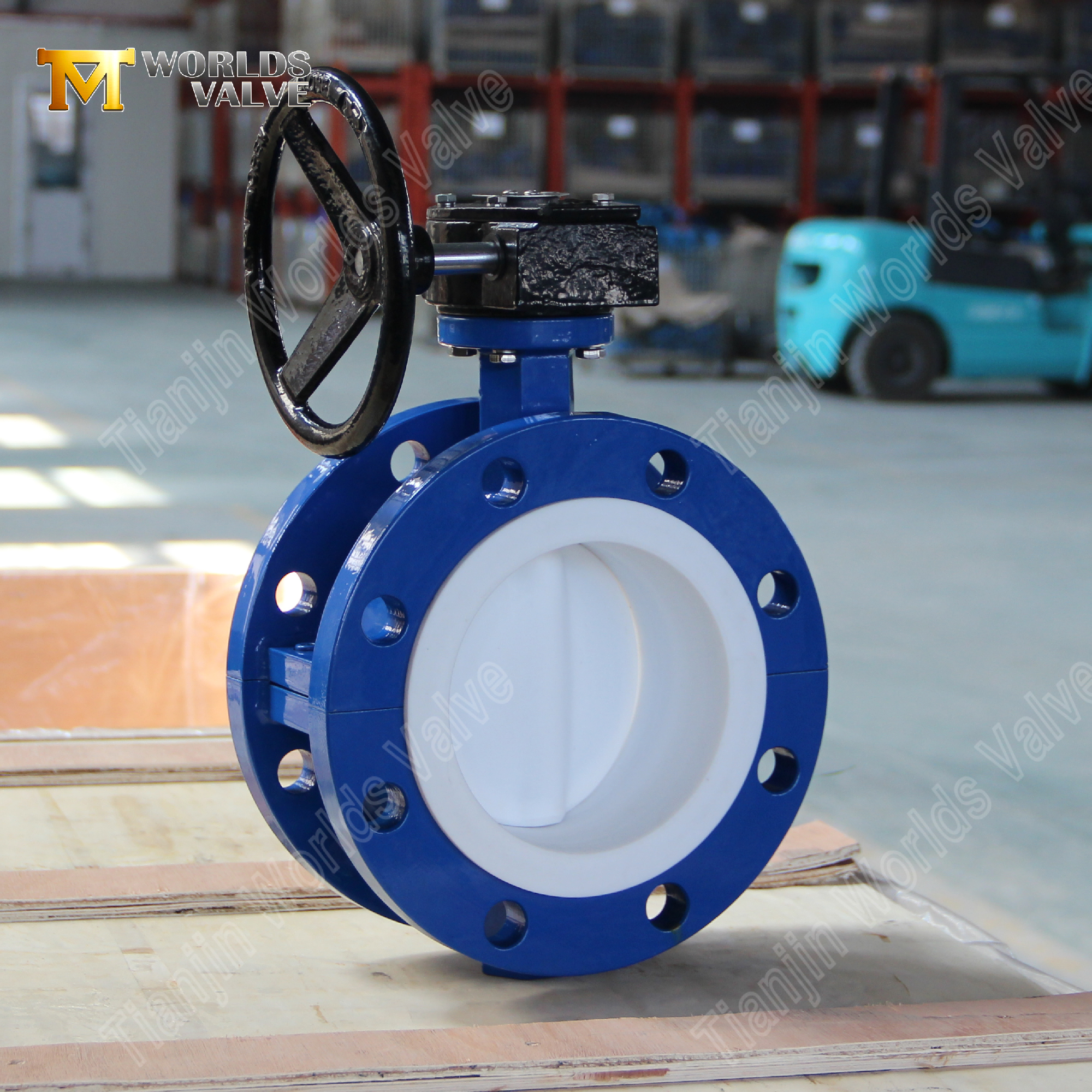

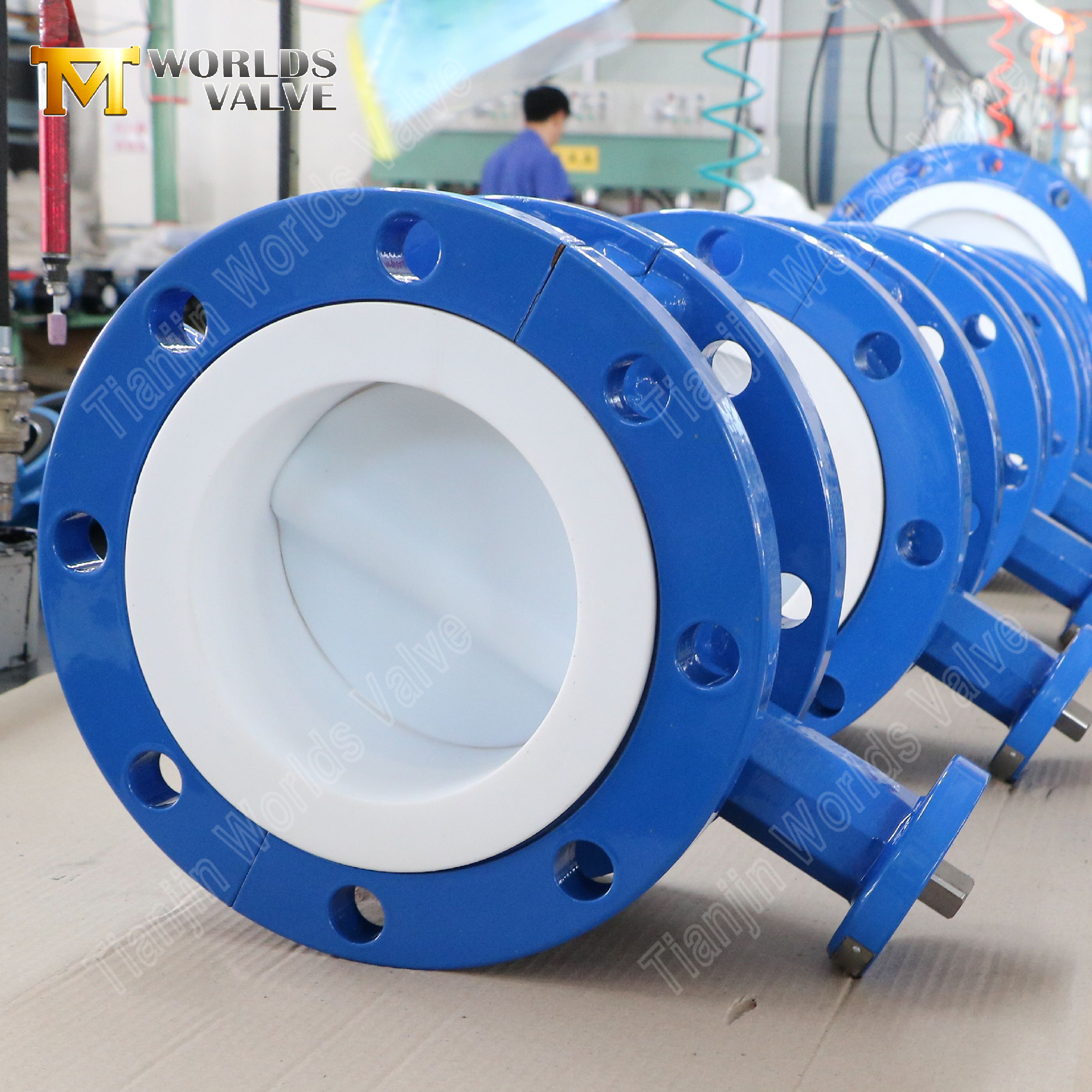

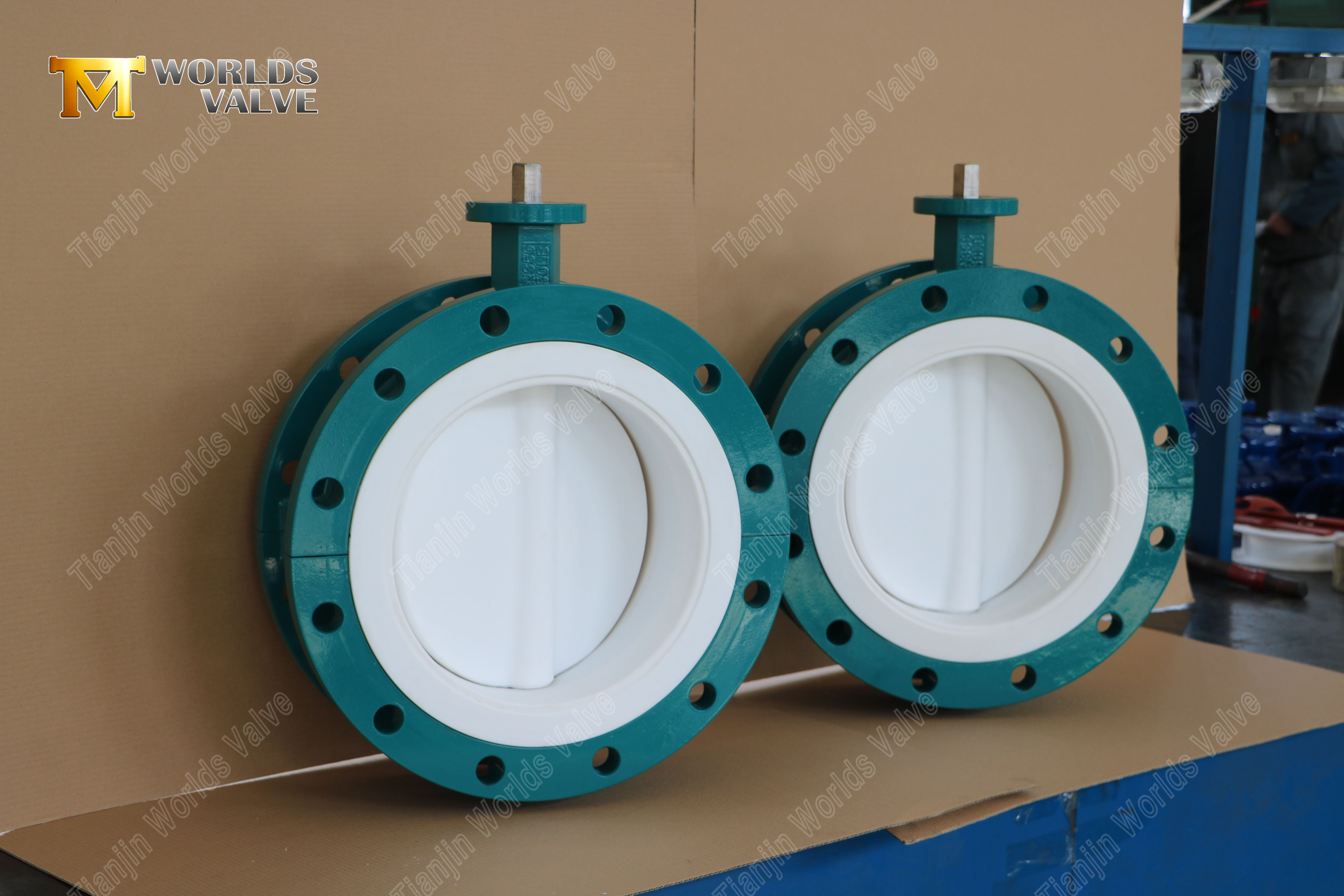

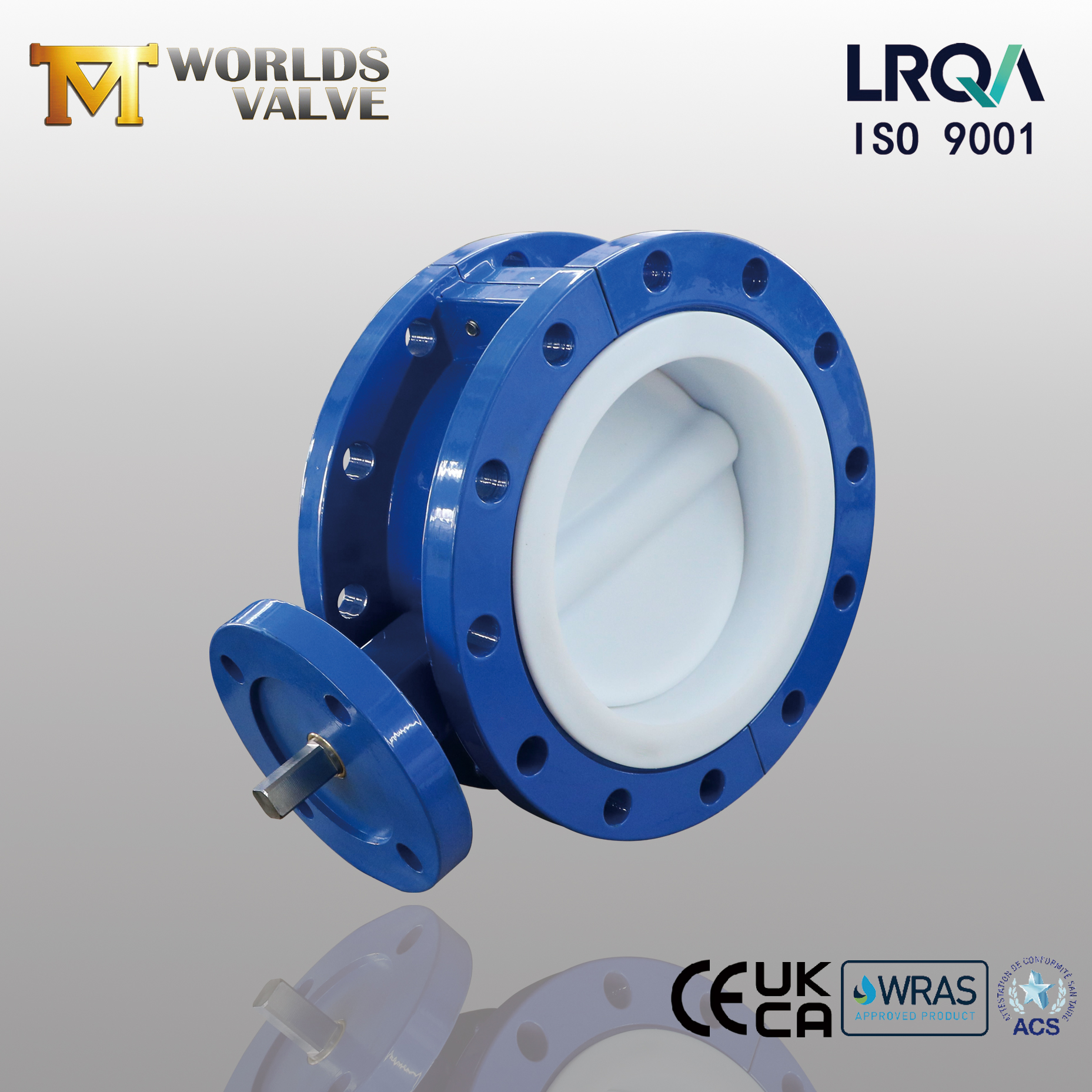

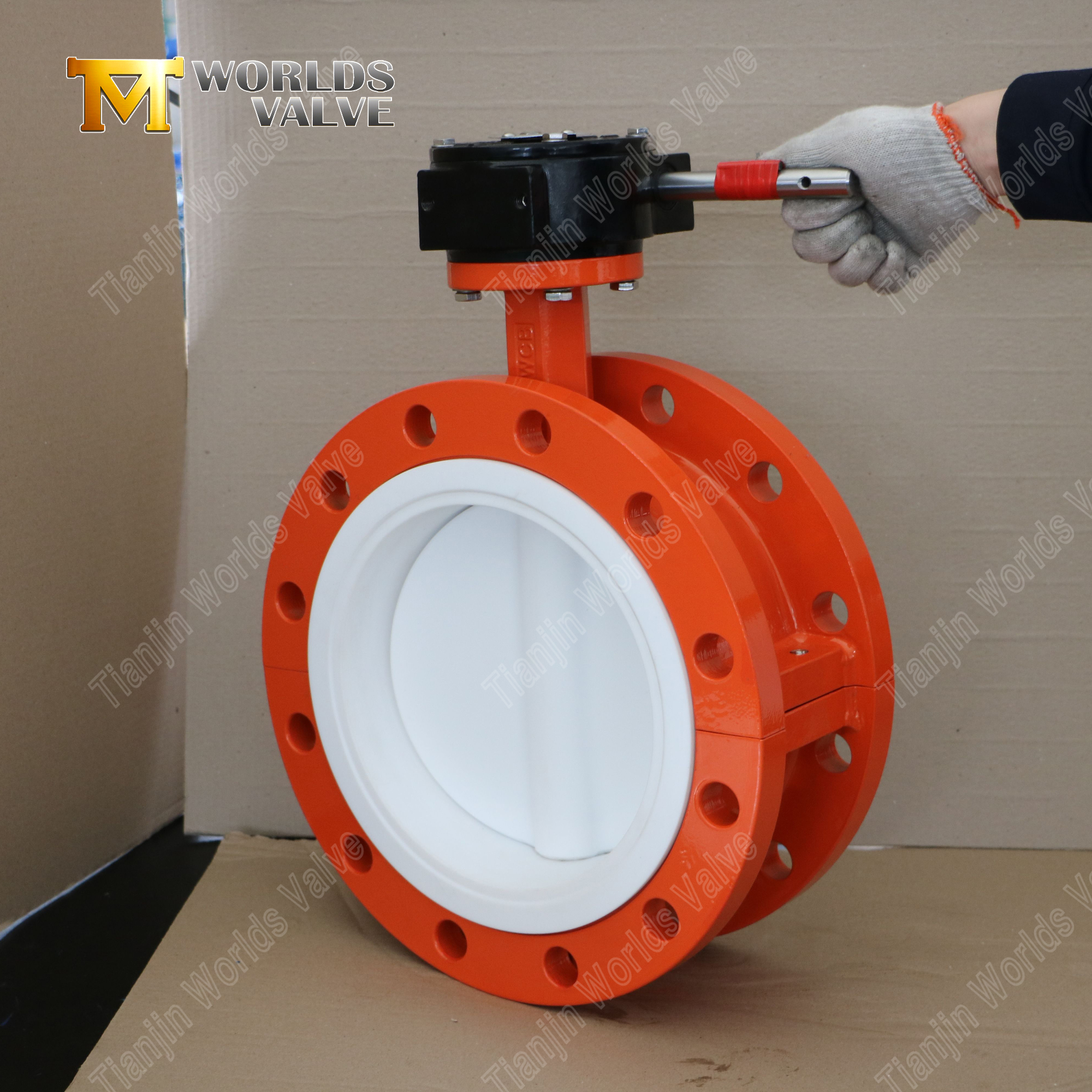

Válvulas de mariposa con bridas revestidas de PTFE resistentes a la abrasión | Solución superior de protección contra el desgaste
Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA y WRAS
CBF04-TF01--Manual de Operación y Mantenimiento DESCARGAR
1. Sistema de revestimiento de PTFE reforzado
Diseño de espesor mejorado: El revestimiento de PTFE de 3 a 4 mm en zonas de alto desgaste proporciona una resistencia superior a la abrasión contra partículas sólidas con una concentración de hasta el 40 %.
Aislamiento completo de medios: La encapsulación de PTFE de cuerpo completo evita el contacto del metal con medios abrasivos y corrosivos.
Resiliencia a la temperatura: Mantiene la integridad del revestimiento de **-35 ℃ a 200 ℃** en servicio abrasivo continuo
2. Fiabilidad de la conexión bridada
Diseño de brida robusta: Bridas ANSI B16.5 Clase 150# o DIN EN 1092-1 PN16 con construcción de cuello reforzado
Montaje seguro: Las caras dentadas de las bridas evitan que la junta reviente bajo fluctuaciones de presión y vibraciones.
Acceso de mantenimiento: La conexión de brida atornillada permite una fácil inspección interna y reemplazo de componentes
3.Construcción resistente a la abrasión
Refuerzo de la zona de desgaste: El espesor adicional de PTFE en los bordes del disco y las áreas de contacto del asiento extiende la vida útil en un 200 % en comparación con las válvulas revestidas estándar.
Diseño de desviación de partículas: La geometría optimizada del disco redirige las partículas abrasivas lejos de las superficies de sellado críticas.
Dureza superficial: El revestimiento de PTFE con refuerzo de relleno alcanza una dureza Shore D 65 para una mayor resistencia al desgaste.
4. Tecnología de sellado avanzada
Rendimiento sin fugas: El sistema de asiento de PTFE a PTFE logra un cierre hermético EN 12266-1 Clase A
Diseño con compensación de abrasión: El asiento resistente de PTFE mantiene la integridad del sello a medida que se produce el desgaste.
Opción a prueba de incendios: Disponible con sellos metálicos secundarios que cumplen con API 607 para apagado de emergencia
Tamaño | DN50-DN250 | DN300-DN600 |
Presión máxima de trabajo | 16barras | 10 barras |
Temperatura de funcionamiento | -35℃~+200℃(dependiendo de la presión, el medio y el material) | |
Medio adecuado | Carne Agua, aguas residuales, aguas residuales, agua de mar, aire, vapor, alimentos, aceites, medicinas, álcalis, sal, etc. | |
Brida superior | ISO5211 (según la necesidad del cliente) | |
Estándar de diseño | EN593 BS5155 | |
Cara a cara | DIN558-1 API609 DIN3202 F16 ISO5752 BS5155 | |
Inspección de prueba | EN12266-1 ISO5208 API598 | |
Alojamiento de brida | ASME B16.1 125LB ASME B16.5 150LB BS4504 DIN2501 ISO7005 EN1092 | |
Nombre | Materiales |
cuerpo | Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable AL-Bronce |
disco | Hierro dúctil Acero al carbono Acero inoxidable AL-Bronce |
Eje | Acero inoxidable Monel K500 |
Seat | BUÑA NBR EPDM VITON PTFE TEFLÓN HEPDM Neopreno Hypalon Caucho natural |
Minería y procesamiento de minerales: Lodos de relaves, procesamiento de minerales y manejo de concentrados
Procesamiento químico: Lodos químicos abrasivos, manipulación de catalizadores y producción de pigmentos.
Tratamiento de aguas residuales: Eliminación de arena, manipulación de lodos y control de efluentes abrasivos
Generación de energía: Sistemas de lodo FGD, manejo de cenizas y transporte de cenizas de fondo
Pulpa y papel: Preparación de pasta, lechadas de recubrimiento y procesamiento de fibras recicladas
Acero y metales: Lodos de incrustaciones, líneas de desincrustación y flujos de desechos abrasivos
Vida útil extendida: El revestimiento de PTFE reforzado en áreas críticas de desgaste proporciona una vida útil 2-3 veces más larga en servicio abrasivo.
Doble protección: Resistencia combinada a la abrasión y la corrosión para las aplicaciones más desafiantes
Mantenimiento reducido: La construcción robusta y el diseño resistente al desgaste minimizan el tiempo de inactividad y los costos de reemplazo.
Cumplimiento global: Las certificaciones CE, UKCA y WRAS garantizan la aceptación en los mercados internacionales.
Ingeniería personalizada: Disponible con formulaciones de revestimiento especiales, perfiles de espesor y mejoras resistentes al desgaste.
Experiencia técnica: Soporte de ingeniería para análisis de aplicaciones abrasivas y soluciones de protección contra el desgaste.
Diseñadas específicamente para servicios extremadamente abrasivos y corrosivos, estas válvulas de mariposa bridadas revestidas de PTFE ofrecen una protección contra el desgaste y confiabilidad inigualables en aplicaciones de minería, procesamiento químico y industriales donde tanto la resistencia a la abrasión como a la corrosión son críticas.
