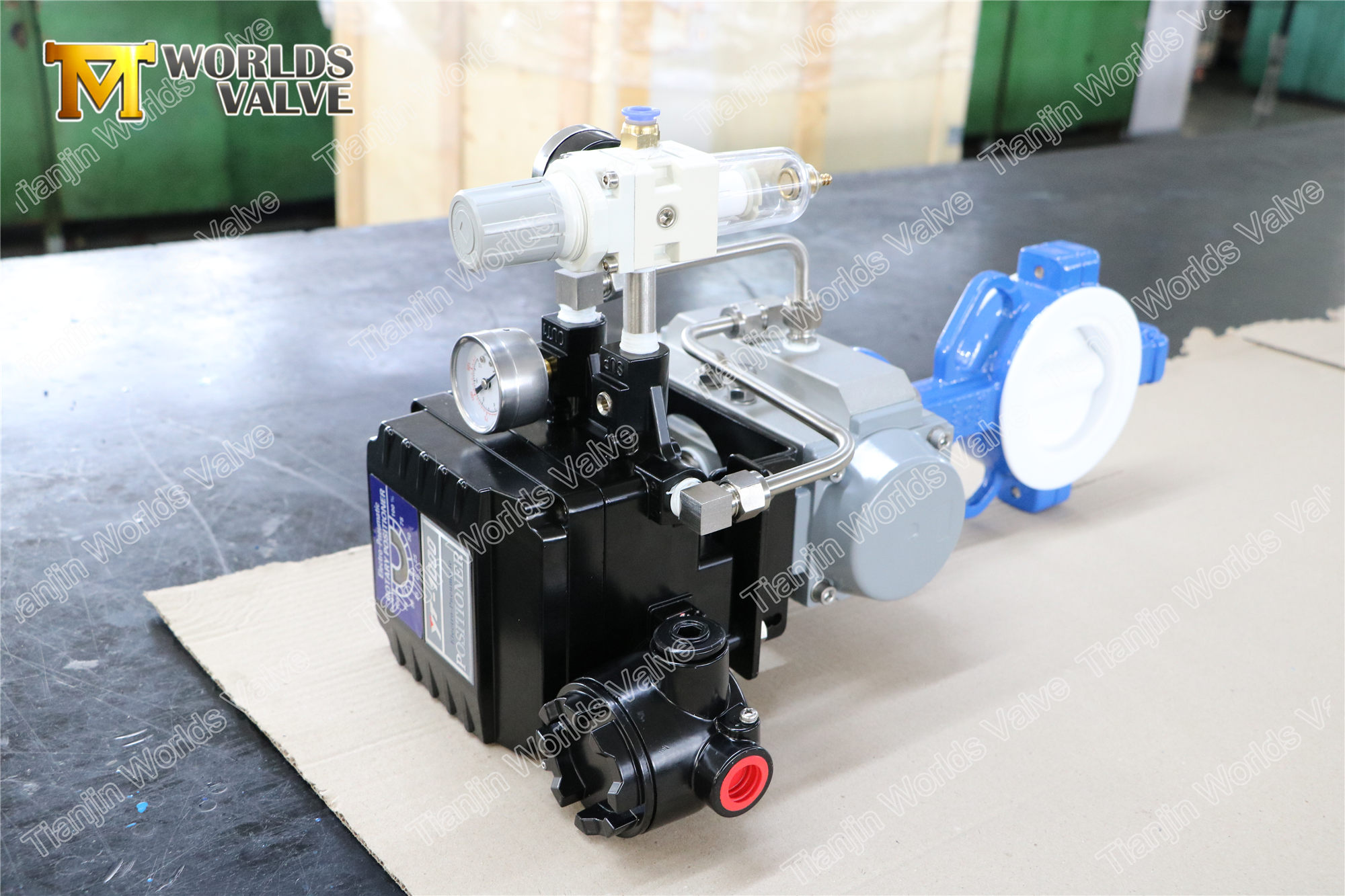

CBF04-TA01
| Cantidad: | |
|---|---|
Característica de producto：
Instalación sin restricción en la dirección de flujo.
Peso reducido y dimensiones generales.
Pérdida de baja presión y costos de energía reducidos.
Valores de alta kV / CV.
Diseño de cuerpo dividido
Forro de PTFE / PFA para Industria química
Fácil de limpiar y desinfectar para sistemas de agua potable, etc.
Autolimpieza (ningún residuo quedará atrapado).
Buena resistencia a la corrosión.
Preservativo
Parámetros técnicos:
Tamaño | DN50-DN150 | DN50-DN1200 |
Presión laboral | 16Bar | 10 BAR |
Cascarón | 24bar | 15BAR |
Sello | 18BAR | 11BAR |
Temperatura de funcionamiento | -20 ℃ ~ + 180 ℃ | |
Entorno operativo | SISTEMA DE BALLAST Y HILE Procesamiento químico Plantas de desalinización Equipos de perforación Agua potable Polvo seco Alimentos y bebidas Plantas de gas Havc Industria minera Industria de papel Manejo de arena Agua de mar Industria azucarera Tratamiento térmico técnico de agua. Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de tornillo Eléctrico Neumático | |
Material principal:
Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-bronce |
Dto | Ptfe Hierro dúctil Acero carbono Acero inoxidable Al-bronce |
Eje | Acero inoxidable Monel K500 |
Seat | Ptfe |
Estándar ejecutivo:
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 CL. 125lb & b16.5 cl. 150lb Como 2129 Tabla D & E BS 10 TABLE D & E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb AWWA C207 SABS 1123 TABLA 1000/3 y TABLA 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida superior | ISO 5211 |
