CBF01-TA01
OEM|ODM
| Cantidad: | |
|---|---|
1. Válvulas de mariposa con mecanismo de engranaje de gusano Para una operación suave
- Control de precisión: el engranaje de gusano resistente a la corrosión asegura una rotación suave de 0–90 °, incluso bajo un par alto.
- Diseño de bloqueo automático: mantiene la posición de la válvula sin deslizamiento, eliminando los ajustes no deseados.
- Vida útil extendida: los engranajes de acero endurecidos con bolsillos de lubricación PTFE reducen el desgaste.
2. Sellado forrado de goma para un rendimiento superior
- Apagado de burbuja: el revestimiento de goma EPDM/NBR proporciona sellado de clase VI (según ISO 5208).
- Resistencia química: resistir ácidos, álcalis y agua clorada (pH 4–10).
-Resiliencia de temperatura: funciona de -20 ° C a 120 ° C (-4 ° F a 248 ° F).
3. Diseño de tipo de oblea para la eficiencia del espacio
- Instalación compacta: se ajusta entre bridas ANSI/DIN/JIS sin hardware adicional.
- Conexión sin fugas: las juntas de brida integral aseguran cero fugas de hasta 16 bar (232 psi).
4. Construcción robusta
- Materiales corporales: hierro dúctil (recubierto epoxi) o SS316 para entornos corrosivos.
- Disco: acero inoxidable con encapsulación de goma completa para evitar la corrosión.
5. Calidad certificada
- Cumplimiento: CE, ISO 9001 y WRAS certificados.
- Pruebas: 100% hidrostático probado a 1,5x MAWP.
1. Experiencia en servicios OEM/ODM
Como una fábrica de válvulas de mariposa tipo oblea de confianza, ofrecemos soluciones personalizadas adaptadas a sus requisitos específicos. Desde el diseño hasta la entrega, aseguramos la ejecución perfecta.
2. Ahorros de mantenimiento
- Los revestimientos de goma reemplazables extienden los intervalos de servicio por 3x frente a diseños tradicionales.
3. Cumplimiento global
- Precertificado para los mercados de la UE, el Reino Unido y Asia.
4. Personalización
- Indicadores de posición de caja de cambios opcional, dispositivos de bloqueo o tallos extendidos.

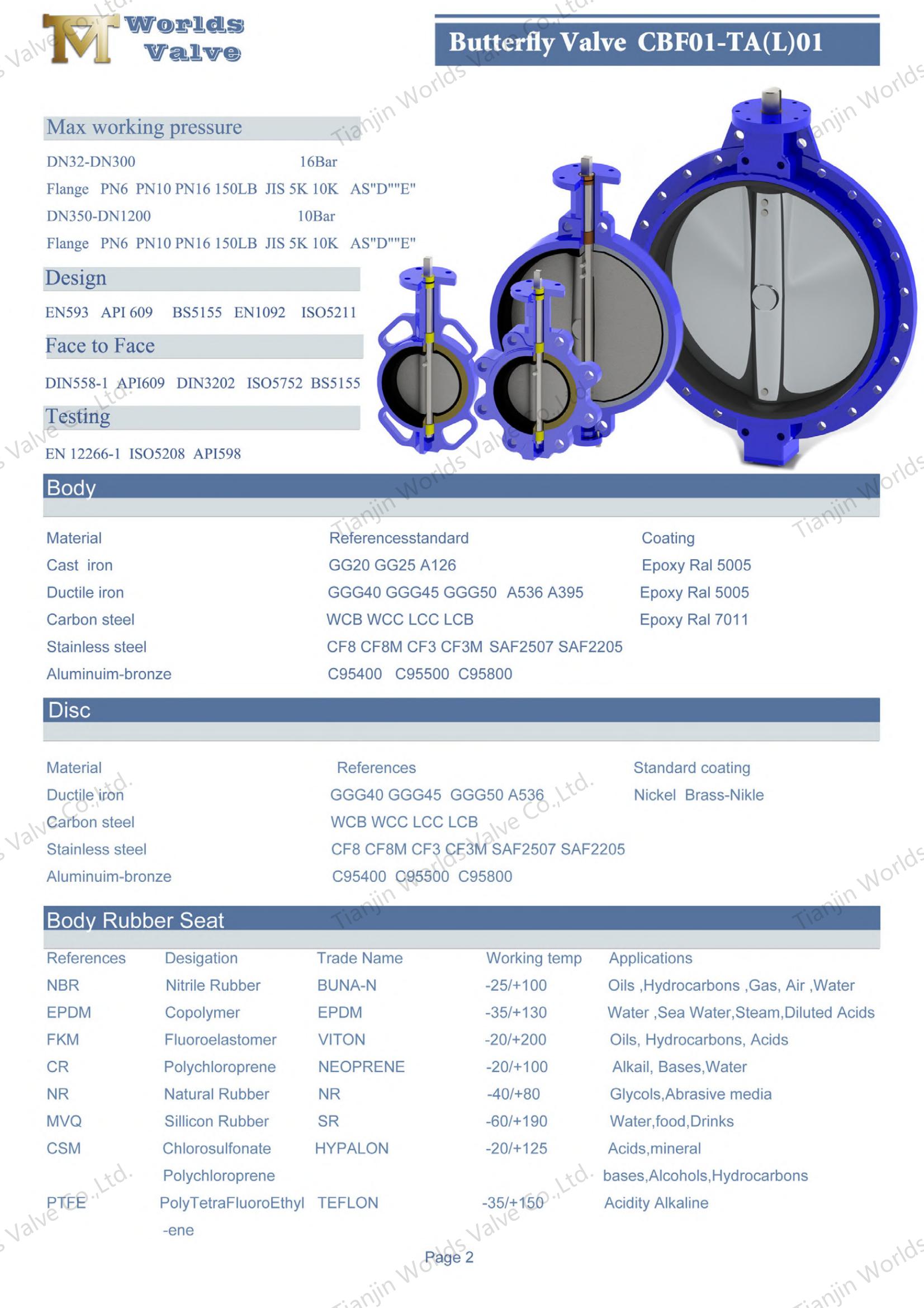

Tamaño | DN32-DN600 | DN650-DN2000 |
Presión de trabajo | 16bar | 10 bar |
Caparazón | 24bar | 15 bar |
Sello | 18bar | 11 bar |
Temperatura de funcionamiento | -45 ℃ ~+150 ℃ | |
Entorno operativo | Sistema de balasto y sentimental Procesamiento químico Plantas de desalinización Plataformas de perforación Agua potable Polvo seco Comida y bebida Plantas de gas HAVC Industria minera Industria del papel Manejo de arena Agua de mar Industria azucarera Tratamiento de agua técnica termográfica Aguas residuales | |
Conduciendo método | Mano Palanca Engranaje de gusano Eléctrico Neumático | |

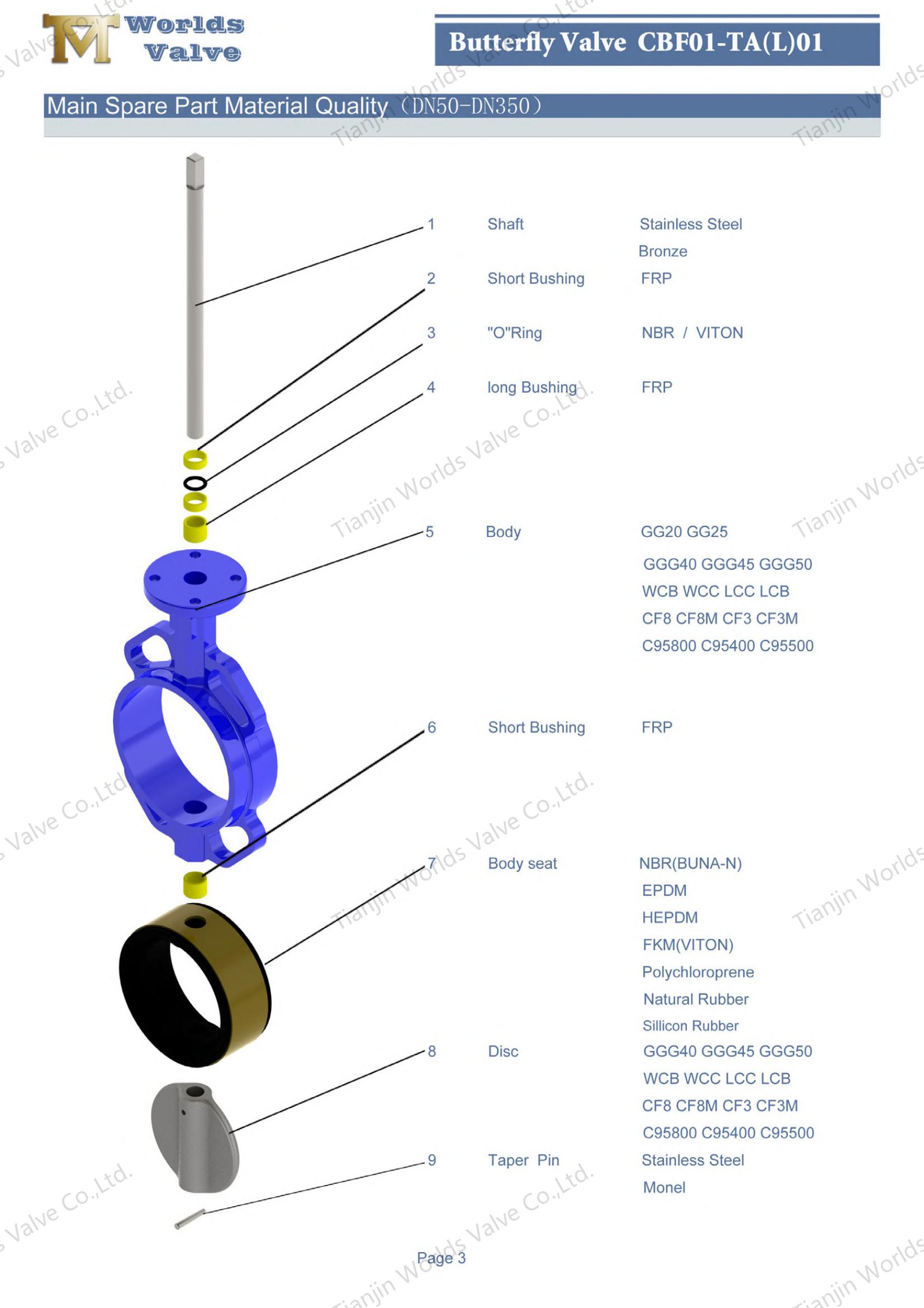

Nombre | Material |
Cuerpo | Hierro fundido Hierro dúctil Acero carbono Acero inoxidable Al-Bronze |
Desct | Hierro dúctil Acero de acero al carbono de acero inoxidable Al-Bronze |
Eje | Acero inoxidable Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopreno Caucho natural hipalon |
Estándar de diseño | EN 593, MSS SP67 API 609 BS5155 |
Inspección y prueba | API 598 ISO 5208 EN 12266 |
Estándar final | ANSI B16.1 Cl. 125 lb y b16.5 cl. 150 lb Como 2129 Tabla D&E BS 10 Tabla D&E DIN 2501 PN6, PN10 y PN16 EN 1092 PN6, PN10 y PN16 ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16 KS B 1511 / JIS B 2210 5K y 10K MSS SP44 Cl. 150 lb Awwa c207 SABS 1123 Tabla 1000/3 y Tabla 1600/3 |
Cara a cara | ISO 5752, EN 558, MSS SP67 y API 609 DIN3202 |
Brida | ISO 5211 (según las necesidades del cliente) |
Descubra válvulas de mariposa de obleas operadas por Gear Worm con revestimiento de goma: certificados por sistemas de agua, HVAC y químicos. ¡Solicite precios y especificaciones hoy!
