Válvulas de mariposa en forma de U con estándar AWWA C504

Tianjin Worlds Valve Co., Ltd. Pioneros Válvulas de mariposa en forma de U que cumplen con el estándar AWWA C504, diseñado para optimizar la eficiencia del flujo en la transmisión municipal de agua, la red de distribución y los sistemas de protección contra incendios. Con un disco de perfil U aerodinámicamente avanzado y el cumplimiento completo de AWWA C504, estas válvulas reducen la turbulencia en un 35% al ​​tiempo que garantizan un rendimiento de gotas cero en instalaciones enterradas o sobre el suelo.
  • CBF01-tu03

  • OEM|ODM

Estado de Disponibilidad:
Cantidad:
sharethis sharing button


Introducción:


1. Disco en forma de U Diseño

-El perfil U optimizado hidrodinámicamente reduce la pérdida de cabeza en un 18-22% versus discos convencionales, reduciendo los costos de energía de bombeo en tuberías largas.



2. Cumplimiento completo de AWWA C504

- Certificado para operación de clase 150B (175 psi) con cuerpo de hierro dúctil (ASTM A536), asientos EPDM y recubrimiento epoxi unido a fusión (FBE) por AWWA C550.



3. Construcción de mantenimiento cero

-Los rodamientos compuestos autocrídicos y los tallos SS 316L SS sellados triple evitan la entrada de arena en entornos de arena/grava.

- Diseño de OS e Y para verificación de posición visual.


4. Preparación del servicio enterrado

- Padres de actuador ISO extendido de ISO operadores de engranajes de soporte o actuadores para instalaciones de la caja de válvulas.

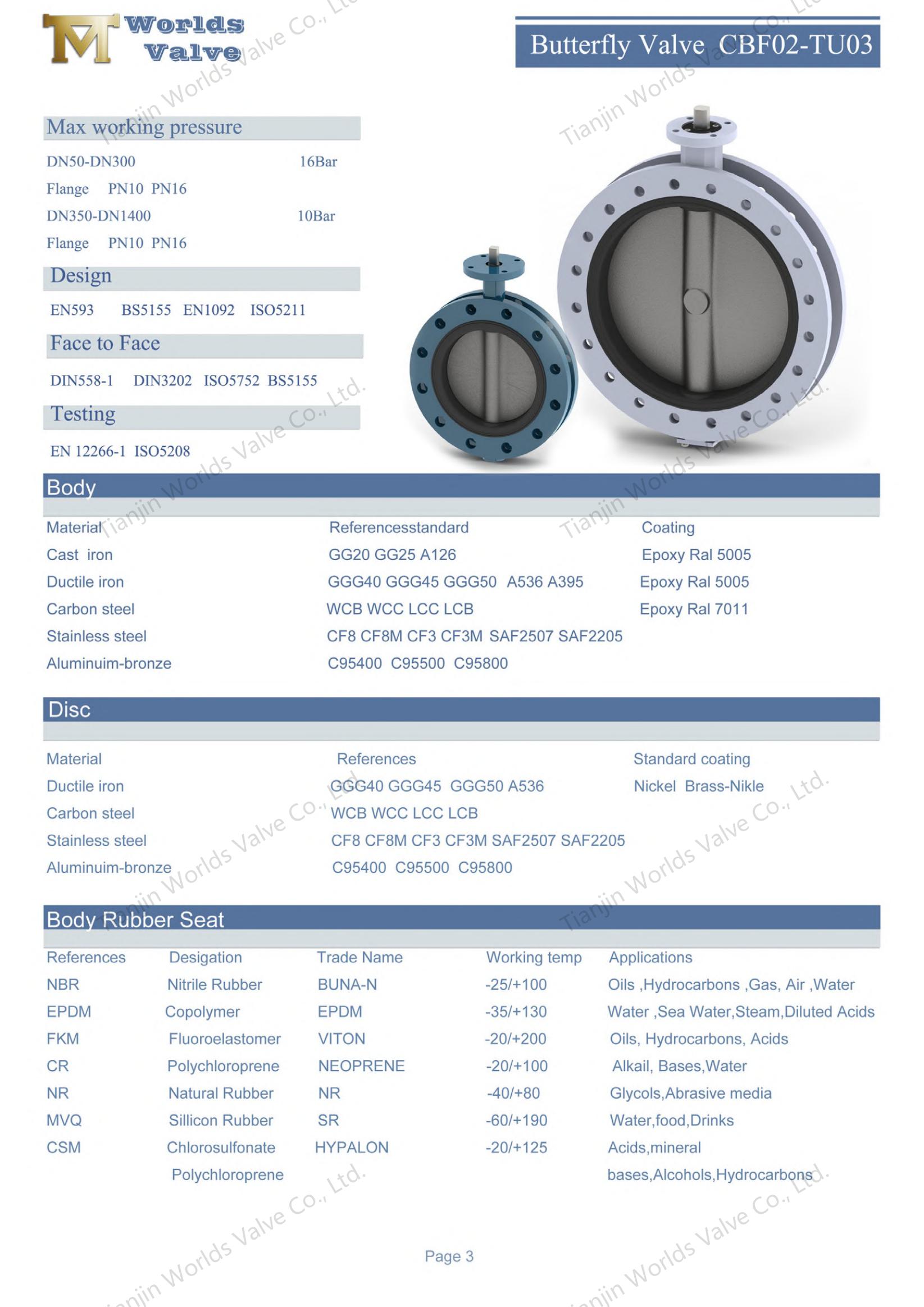

Válvulas de mariposa en forma de U con AWWA C504 Standard-1 (1)




Diferenciación competitiva


Ahorros de energía: el diseño optimizado en forma de U reduce la bomba OPEX en un 8-12% anual.

Personalización específica de AWWA: modifique las extensiones del vástago, los sistemas de recubrimiento (poliuretano opcional) o perforación de brida (AWWA C207 Clase D/E).

Implementación rápida: kits previamente ensamblados con válvula, operador de engranajes y adaptadores de kits para servicio enterrado.

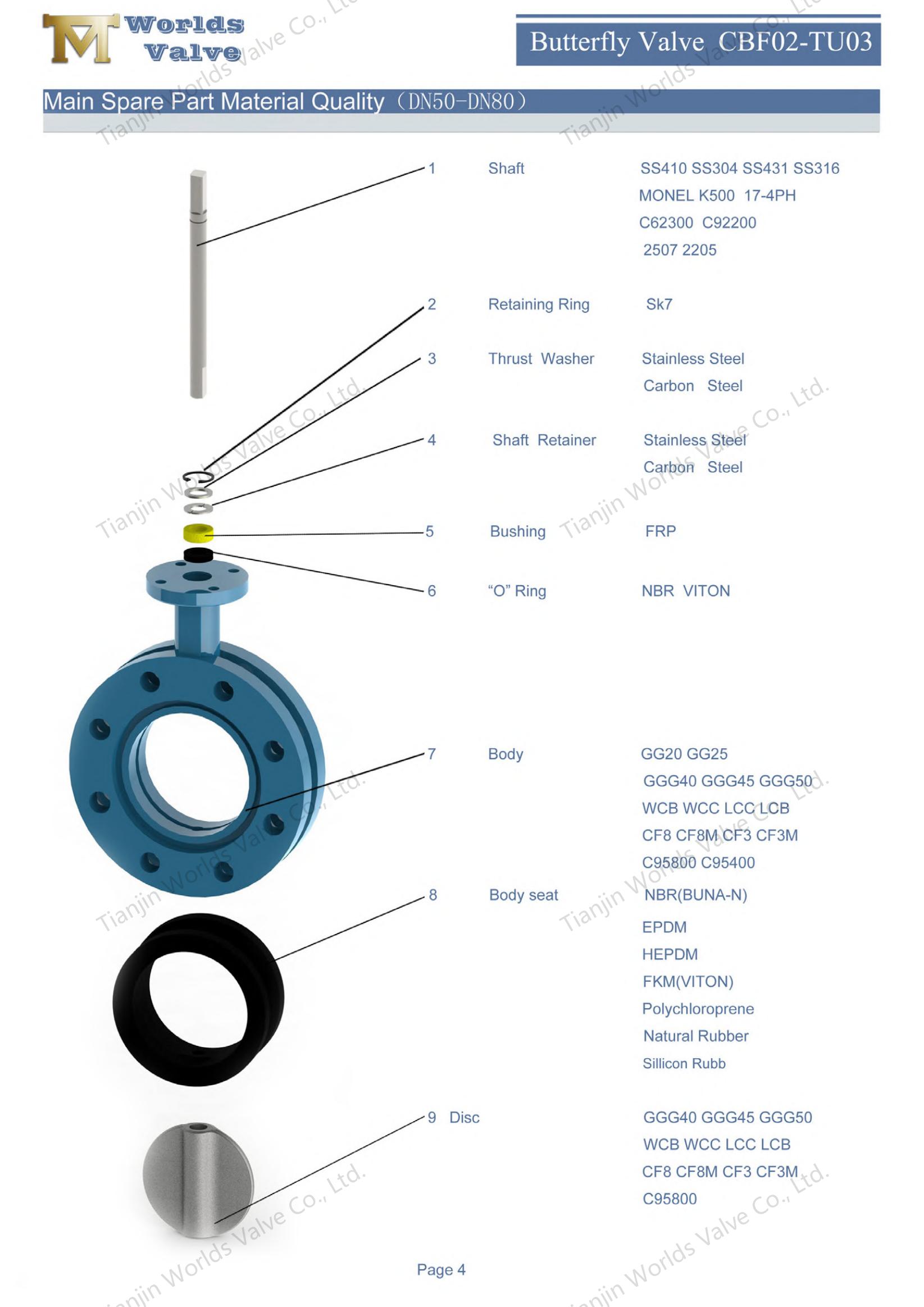

Válvulas de mariposa en forma de U con AWWA C504 Standard-1 (2)


Parámetros técnicos:


Tamaño

DN32-DN600

DN650-DN2000

Presión de trabajo

16bar

10 bar

Caparazón

24bar

15 bar

Sello

18bar

11 bar

Temperatura de funcionamiento

-20 ℃ ~+120 ℃

Entorno operativo

Sistema de balasto y sentimental          Procesamiento químico

Plantas de desalinización   Plataformas de perforación    Agua potable

Polvo seco     Comida y bebida     Plantas de gas

HAVC  Industria minera  Industria del papel    Manejo de arena     Agua de mar    Industria azucarera

Tratamiento de agua técnica termográfica   Aguas residuales

Conduciendo  método

Mano  Palanca  Engranaje de gusano  Eléctrico  Neumático

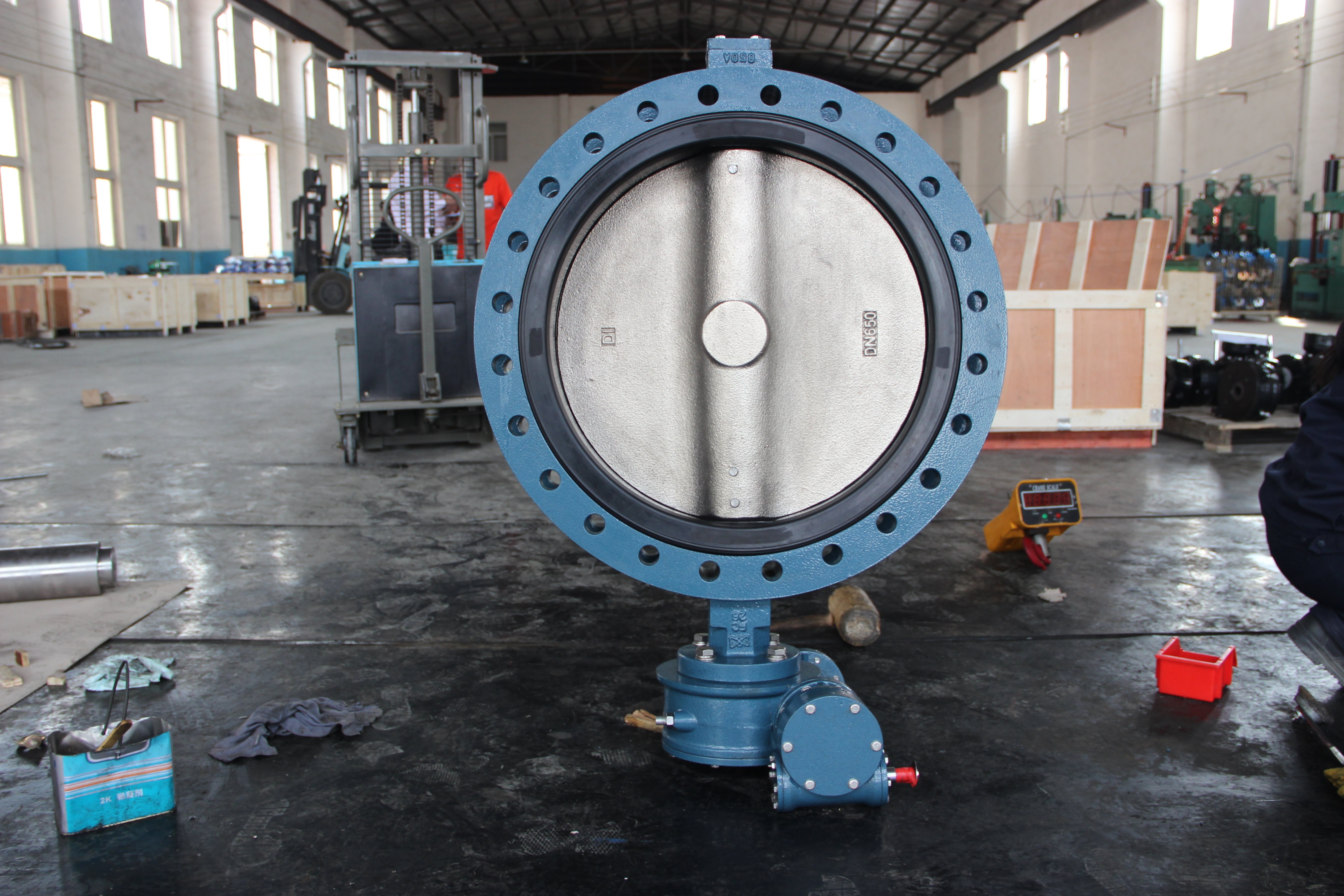

Válvulas de mariposa en forma de U con AWWA C504 Standard-2 (3)


Material principal:


Nombre

Material

Cuerpo

Hierro fundido  Hierro dúctil  Acero carbono  Acero inoxidable  Al-Bronze

Desct

Hierro dúctil  Acero de acero al carbono de acero inoxidable  Al-Bronze

Eje

Acero inoxidable  Monel K500

Seat

Buna  NBR  EPDM  Viton  Ptfe  Teflón  Hepdm  Neopreno  Caucho natural hipalon

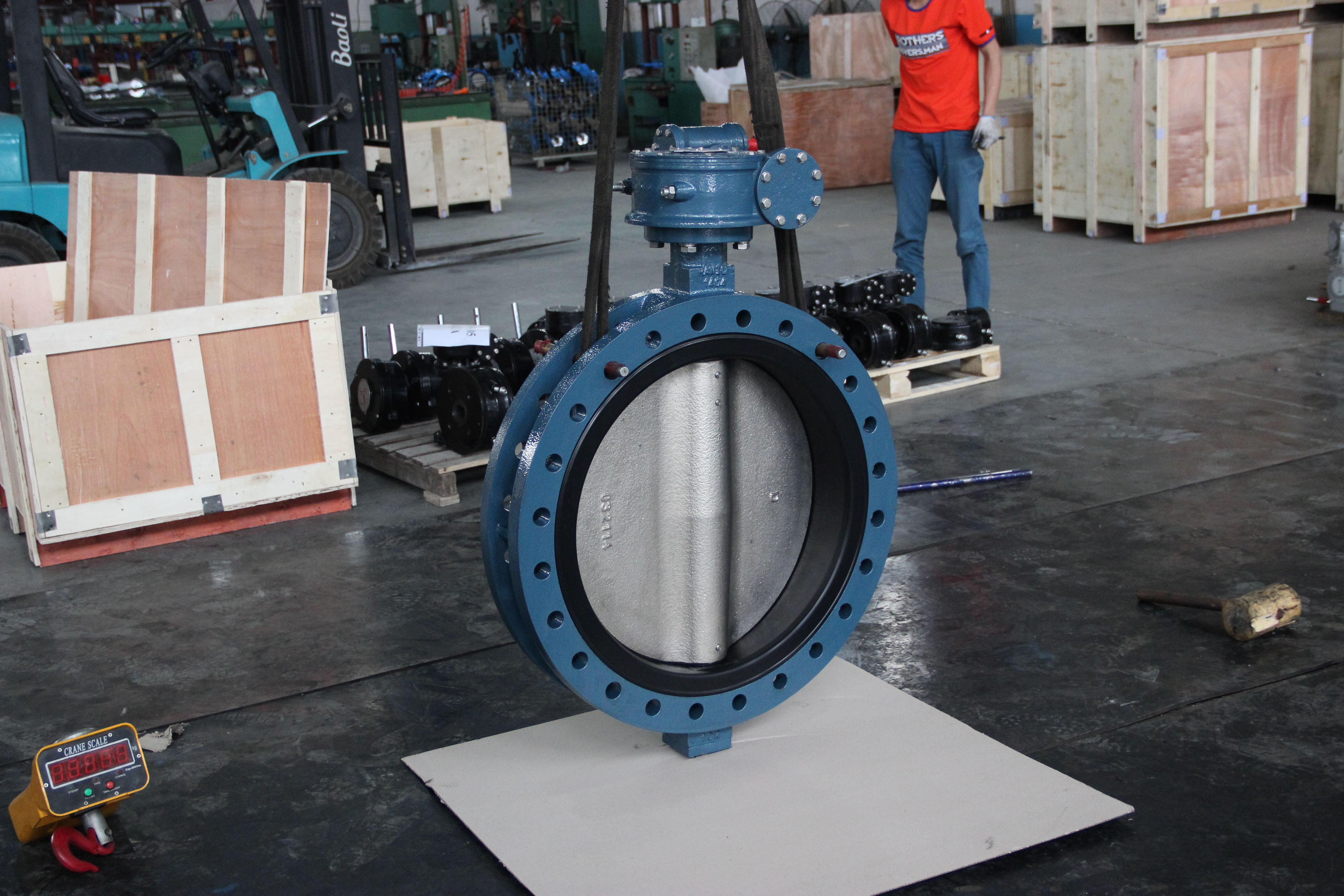

Válvulas de mariposa en forma de U con AWWA C504 Standard-2 (1)


Aplicaciones de la industria


Transmisión de agua Mains: Control de descarga de la bomba, entradas/salidas de depósito.

Distribución municipal: Aislamiento de zona, gestión de presión, bypass medidor.

Protección contra incendios: Líneas de suministro de hidrante (aprobado por FM/UL).

Estaciones de elevación de aguas residuales: Lodos y control de efluentes.

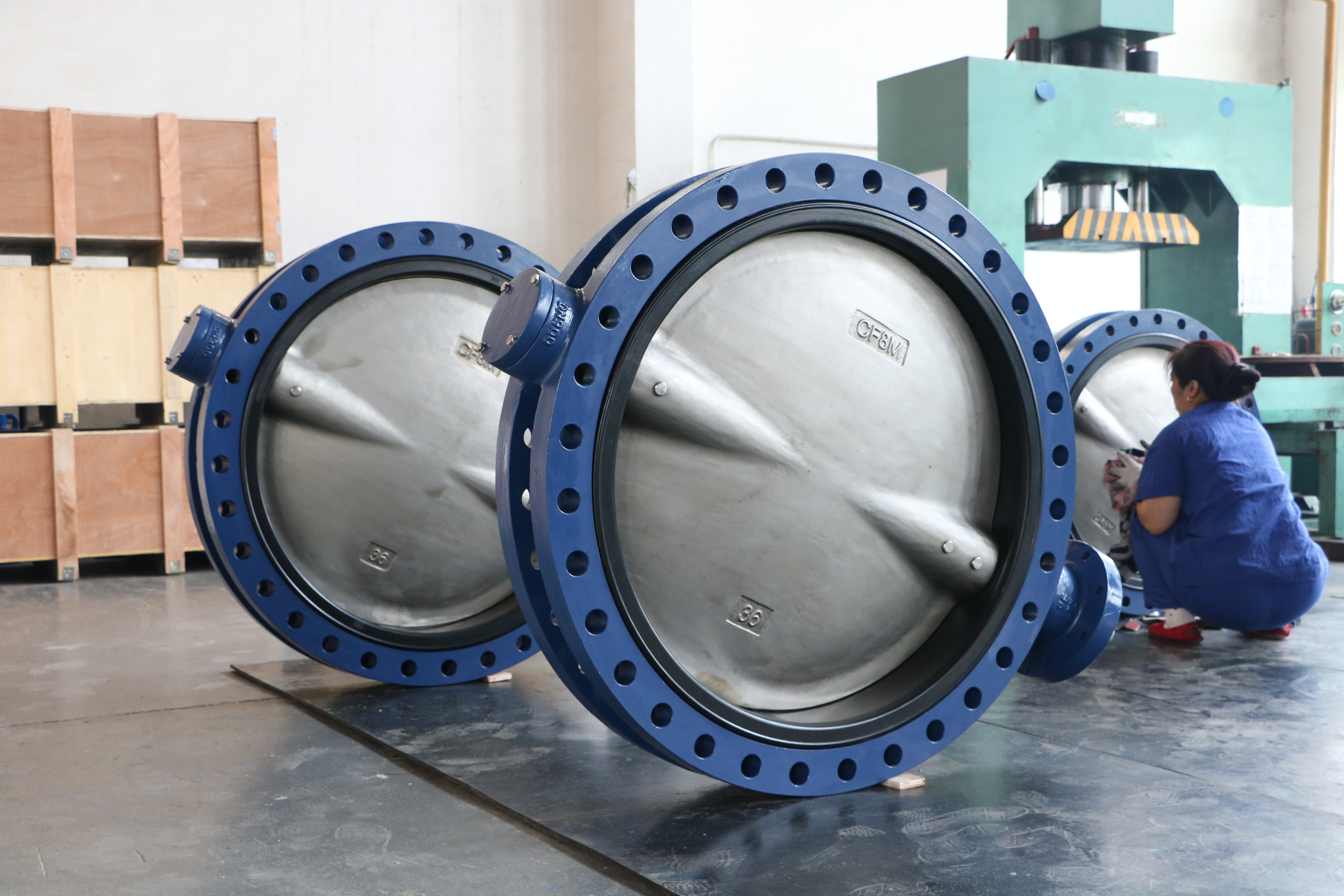

Válvulas de mariposa en forma de U con AWWA C504 Standard-2 (2)



Conclusión:


Fuente CE e ISO 9001 Válvulas de mariposa en forma de U certificadas con estándar AWWA C504 de un fabricante de China líder: Tianjin Worlds Valve Co., Ltd .. Precios competitivos, entrega rápida—solicitar una cotización ¡hoy!
