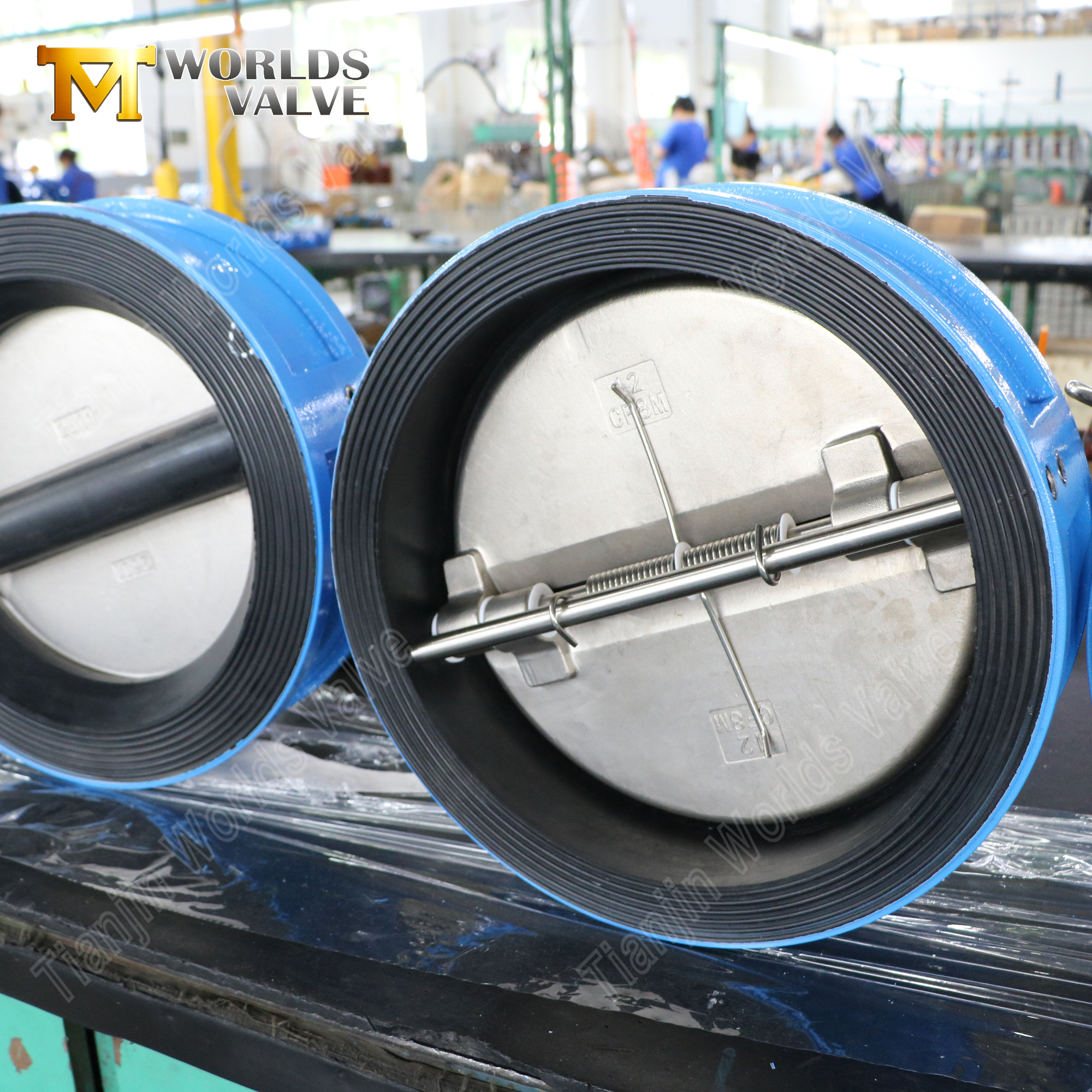

Válvula de retención tipo wafer de placa doble: cuerpo revestido de EPDM, disco CF8M, PN10, fabricante OEM

Descripción general del producto

Una válvula de retención tipo wafer de placa doble es una válvula antirretorno asistida por resorte diseñada para evitar el reflujo en sistemas de tuberías de líquido y gas. En comparación con las válvulas de retención oscilantes convencionales, que se basan en un solo disco pesado que gira sobre una bisagra, el diseño de placa doble utiliza dos discos semicirculares livianos que se abren y cierran con el flujo. El resultado: una respuesta dinámica más rápida, un peso significativamente menor y una caída de presión mucho menor en la válvula.

El cuerpo de la oblea se intercala directamente entre dos bridas de tubería mediante pernos pasantes. No hay bridas en la válvula en sí, lo que mantiene cortas las dimensiones entre caras y el peso total bajo. En un diseño de tubería típico, esto puede significar un ahorro de peso de hasta un 85 % en comparación con una válvula de retención oscilante con bridas del mismo tamaño, una diferencia que importa cuando se diseñan soportes para tuberías o se trabaja en una estación de bombeo congestionada.

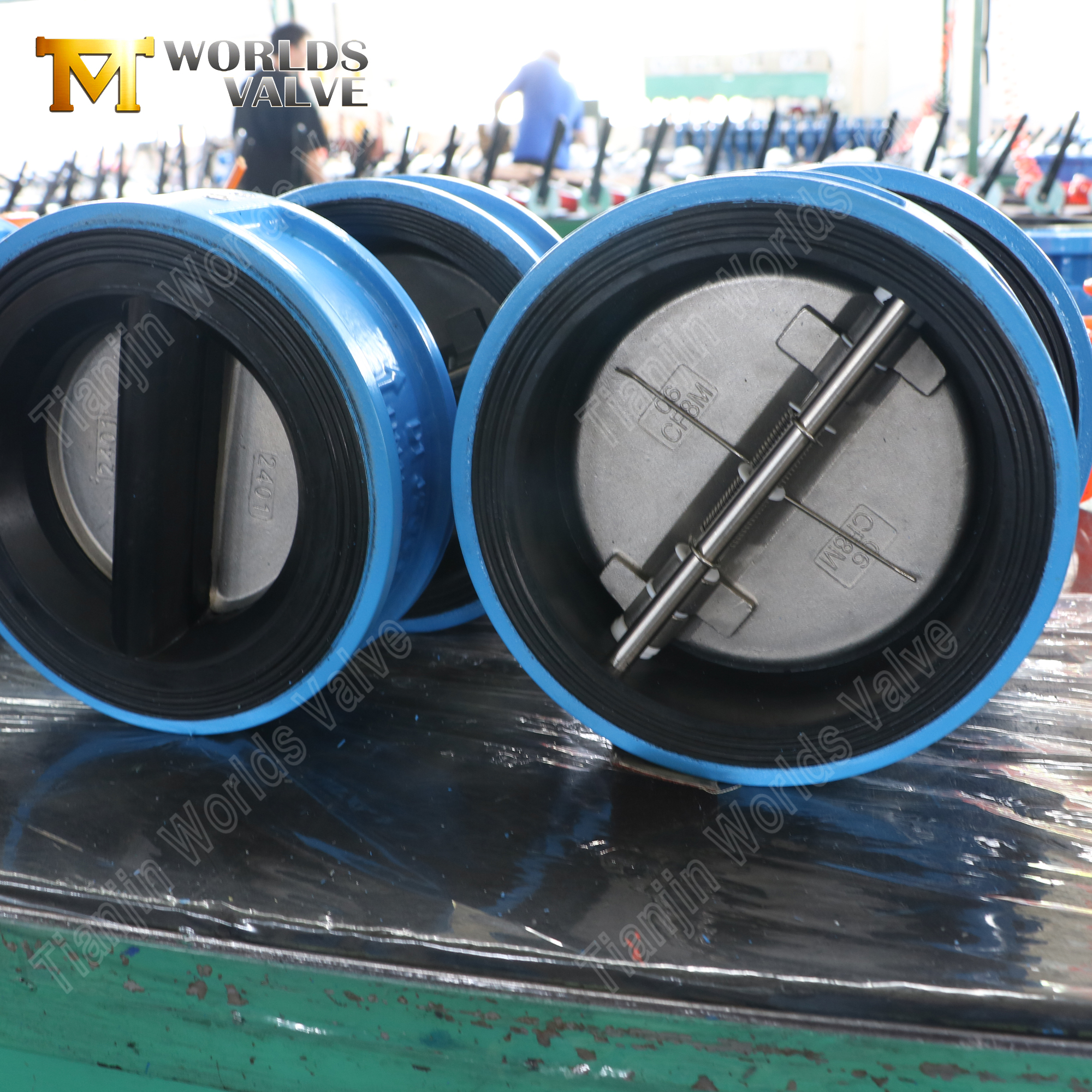

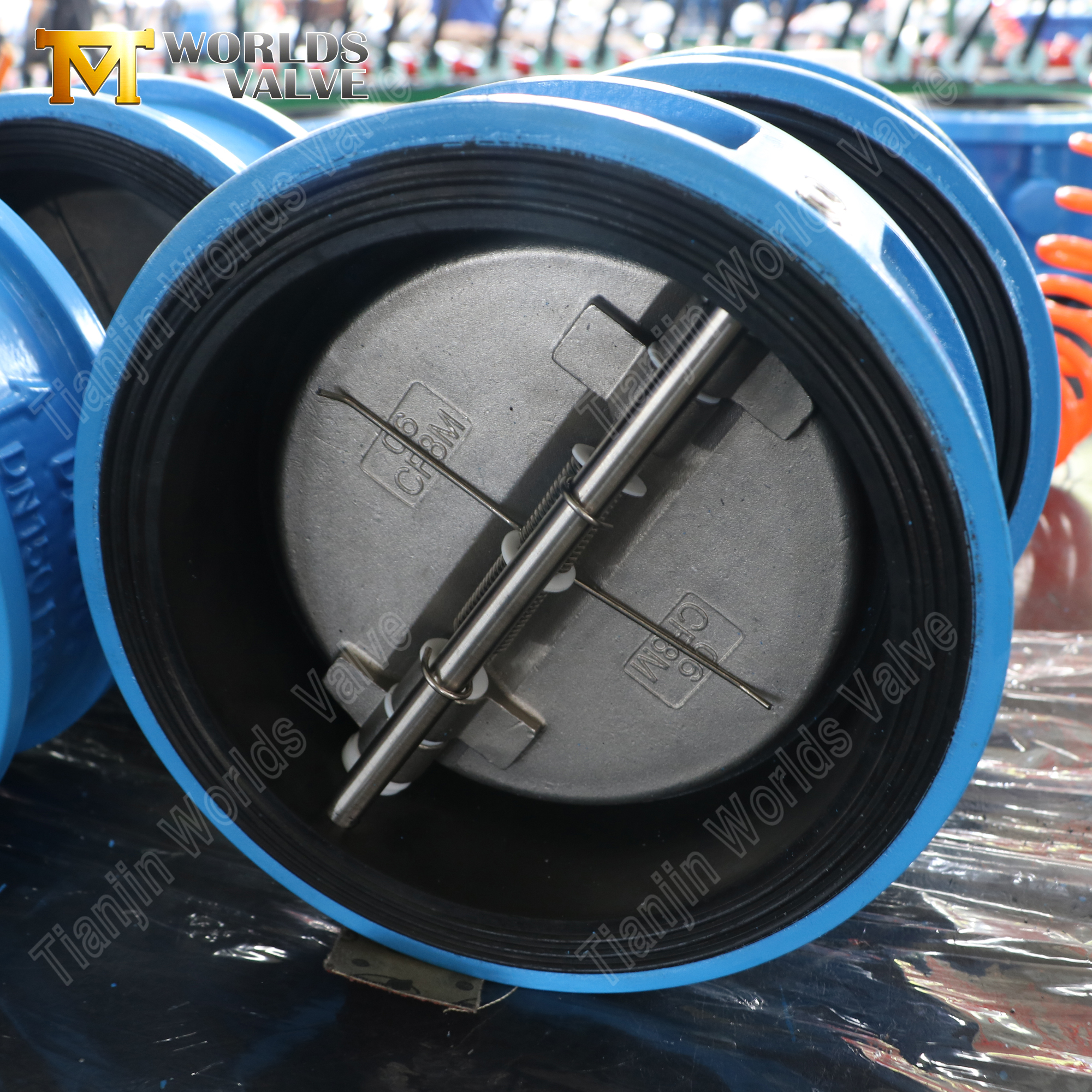

Este modelo cuenta con un cuerpo de hierro dúctil (GGG40/500-7) con el orificio interno completamente revestido en EPDM, un disco de acero inoxidable CF8M (AISI 316) para resistencia a la corrosión en las superficies metálicas expuestas y tiene una clasificación PN10 (10 bar/145 psi). El asiento de EPDM se vulcaniza (cura) directamente sobre el cuerpo de la válvula, formando una unión química permanente que elimina las rutas de fuga entre el asiento y el cuerpo, una ventaja fundamental en aplicaciones donde la confiabilidad y la ausencia de fugas no son negociables. Las placas dobles asistidas por resorte se cierran automáticamente al invertir el flujo, normalmente entre 0,2 y 0,5 segundos, dependiendo de la presión de la línea, protegiendo eficazmente las bombas, los compresores y la instrumentación aguas arriba contra el reflujo dañino y los aumentos repentinos de presión.

Como fabricante directo de OEM/ODM con más de 19 años de experiencia en exportación, Tianjin Worlds Valve Co., Ltd. ofrece válvulas de retención tipo wafer de placa doble totalmente personalizables (materiales, tamaños, índices de presión, estándares de bridas y opciones de sellado), todo ello adaptado a sus especificaciones exactas. Nuestros productos se exportan a más de 50 países y están respaldados por las certificaciones ISO 9001 (certificado por LRQA), CE, UKCA, WRAS y ACS.

Introducir:

Válvula de retención tipo wafer de placa doble | Cuerpo de hierro dúctil | Disco CF8M | Asiento de EPDM | PN10

Tianjin Worlds Valve Co., Ltd.: su fuente confiable de control de flujo duradero y rentable

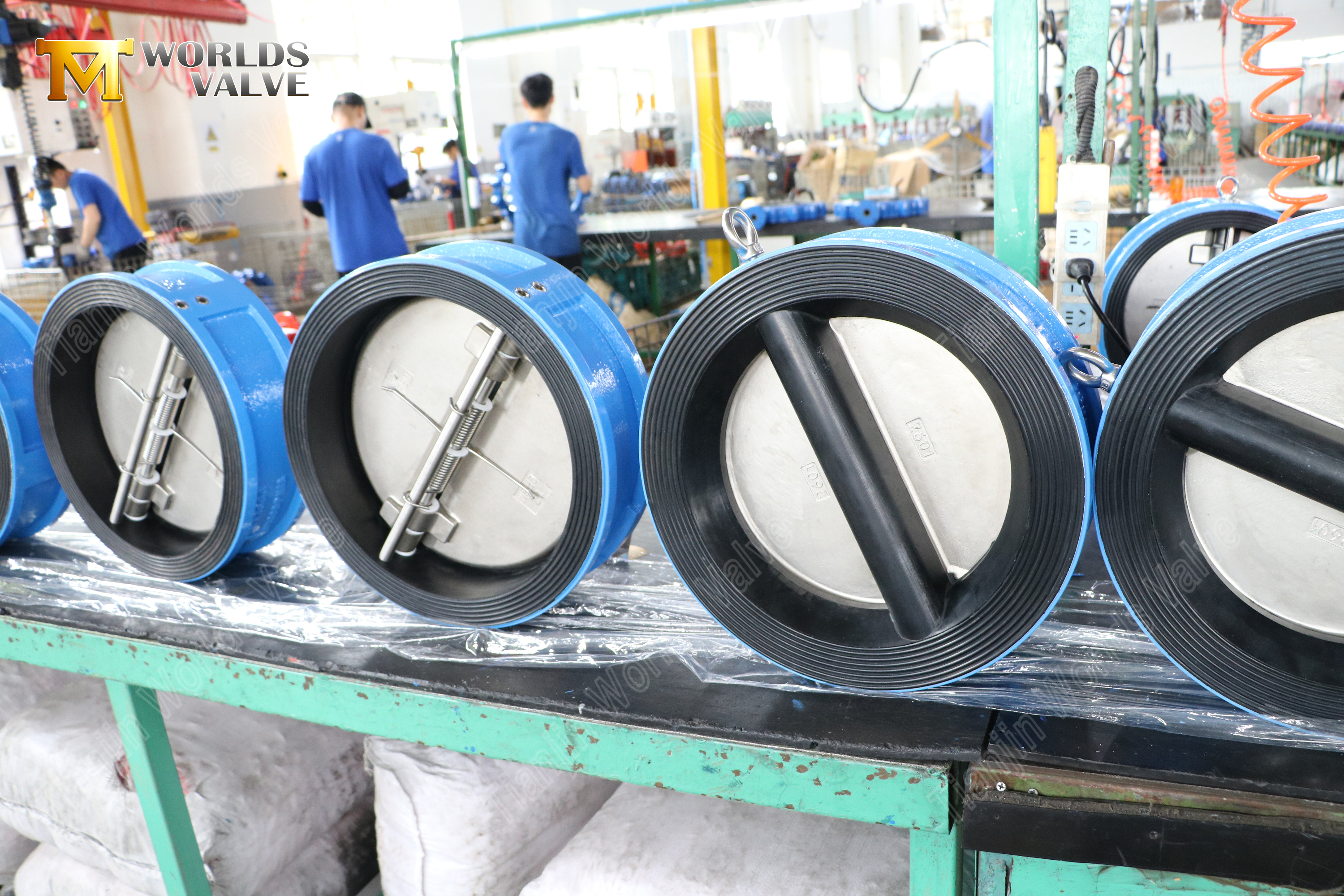

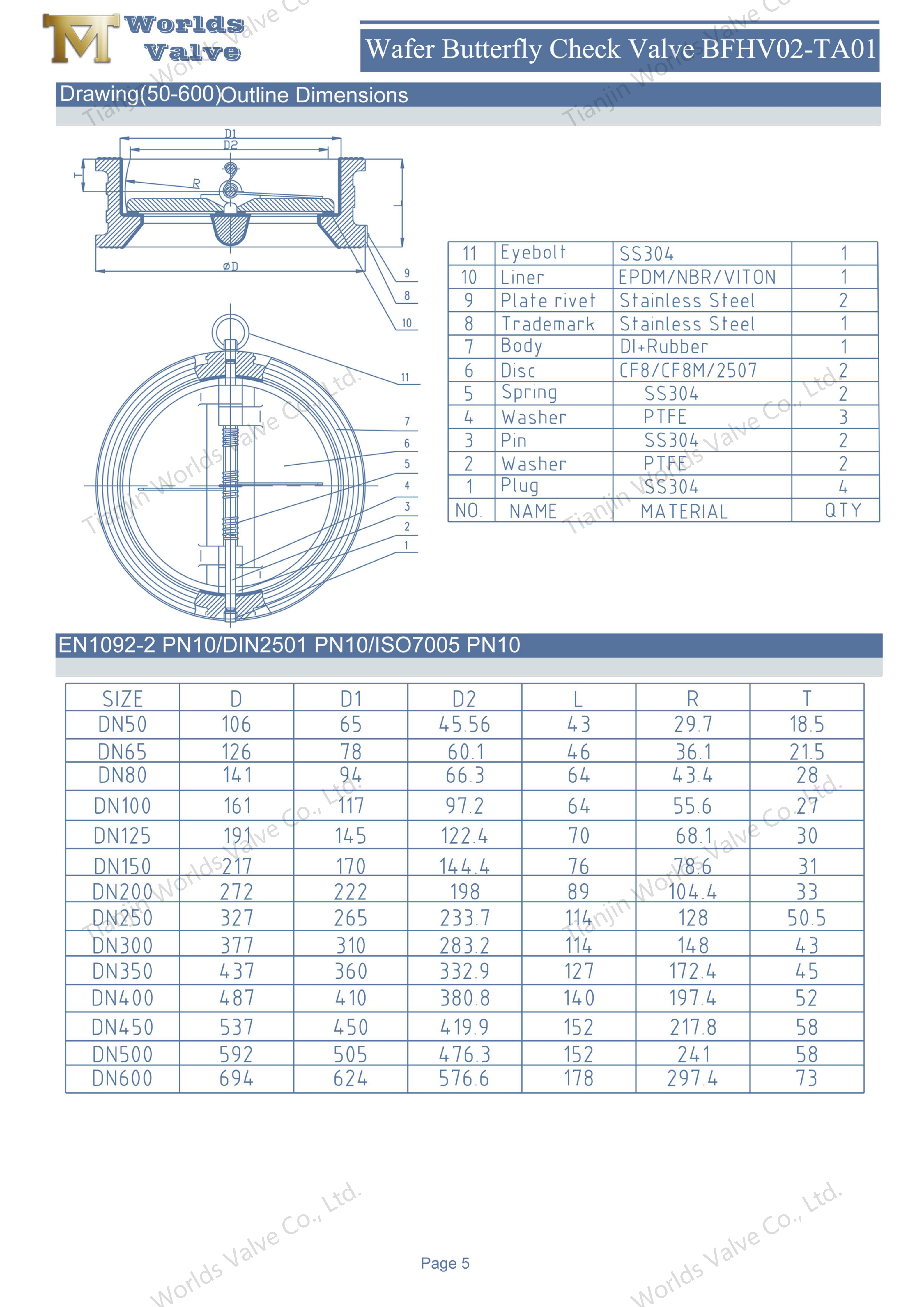

BFHV02-TA01 - Información detallada del producto

Especificaciones técnicas

Este modelo está configurado con los siguientes parámetros. Tenga en cuenta que cada elemento enumerado a continuación se puede personalizar según sus necesidades específicas.

Características y ventajas clave

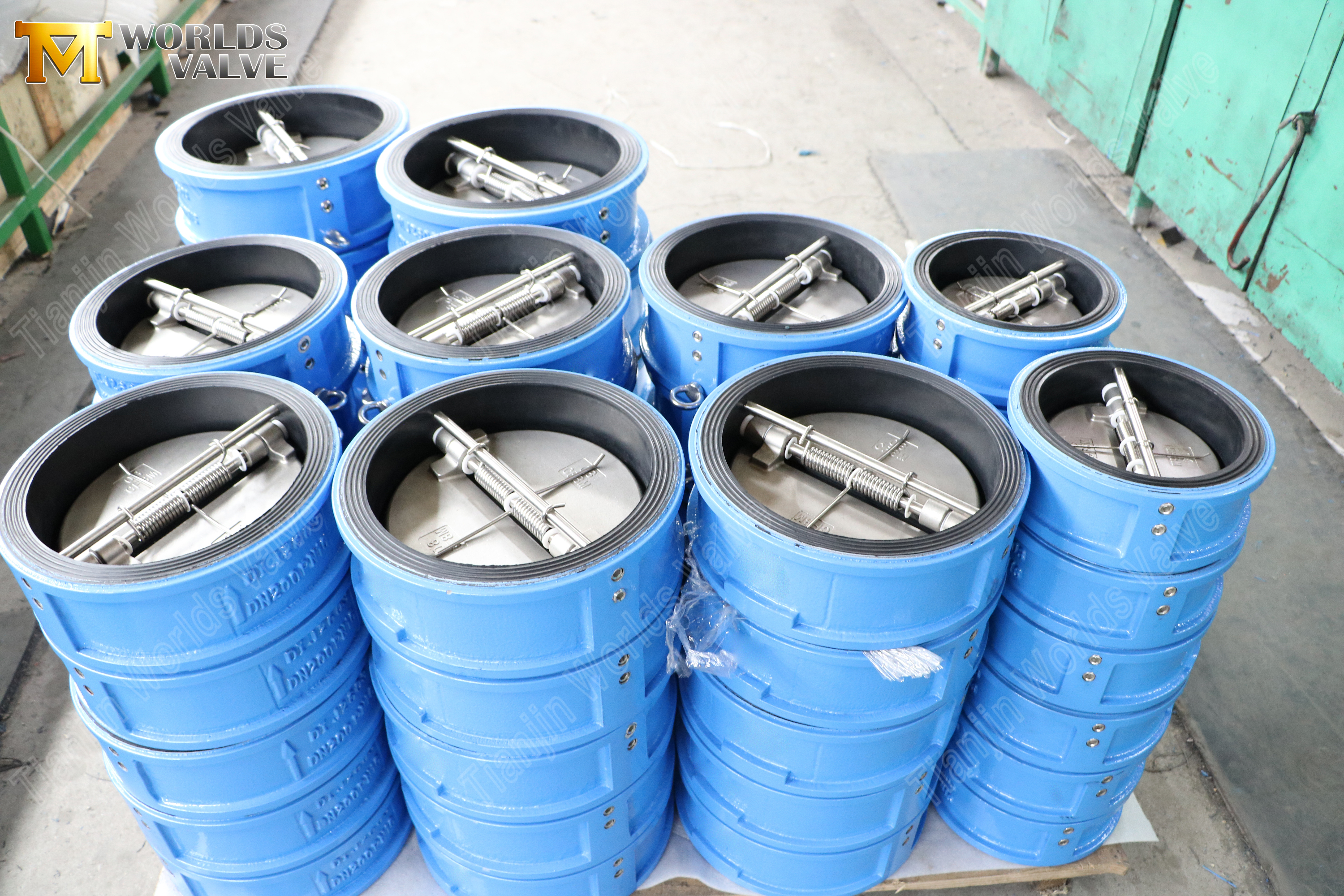

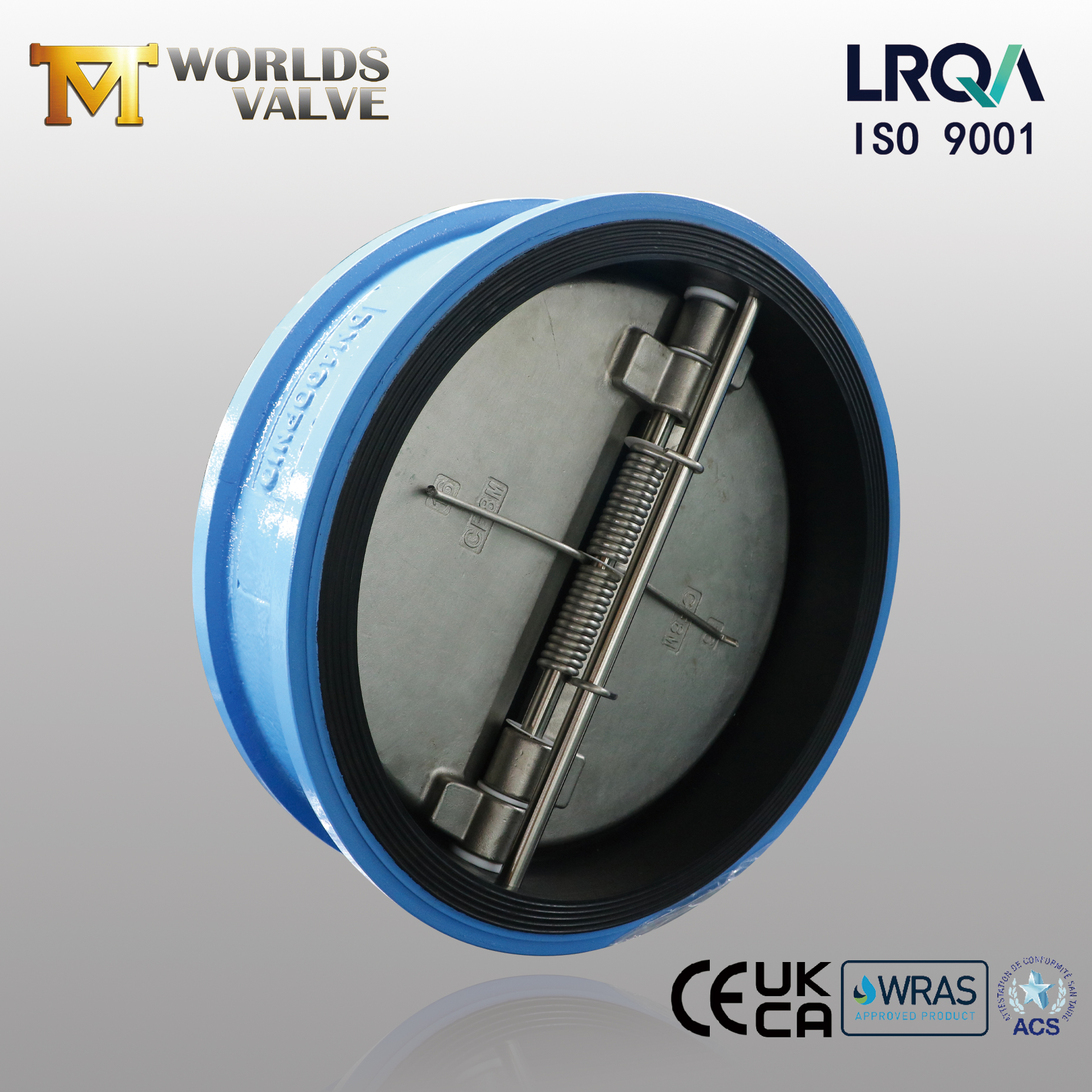

1. Diseño de placa doble asistido por resorte: cierre rápido, golpe de ariete mínimo

• Respuesta rápida : dos resortes de torsión actúan de forma independiente en cada disco, cerrando las placas rápidamente al invertir el flujo. El tiempo de respuesta suele ser inferior a 0,5 segundos, lo que reduce significativamente el riesgo de golpe de ariete en comparación con las válvulas de retención oscilantes que pueden tardar entre 1 y 2 segundos en cerrarse por completo.

• Peso reducido : las dos placas semicirculares pesan menos que un solo disco de diámetro total. Esta masa más baja significa menos resistencia inercial durante el cierre, lo que reduce aún más las fuerzas de golpe.

• Baja caída de presión : cuando están completamente abiertas, las placas quedan planas contra la ruta del flujo. El perfil aerodinámico crea una restricción de flujo mínima, generalmente ΔP < 0,3 bar a velocidad de flujo nominal.

• Longitud de instalación corta : el diseño de oblea significa que no necesita espacio adicional en la brida en el cuerpo de la válvula. Esto mantiene la longitud total de la tubería más corta y reduce los momentos de flexión en las bridas adyacentes.

2. Carrocería revestida de EPDM y asiento vulcanizado: protección contra la corrosión donde más importa

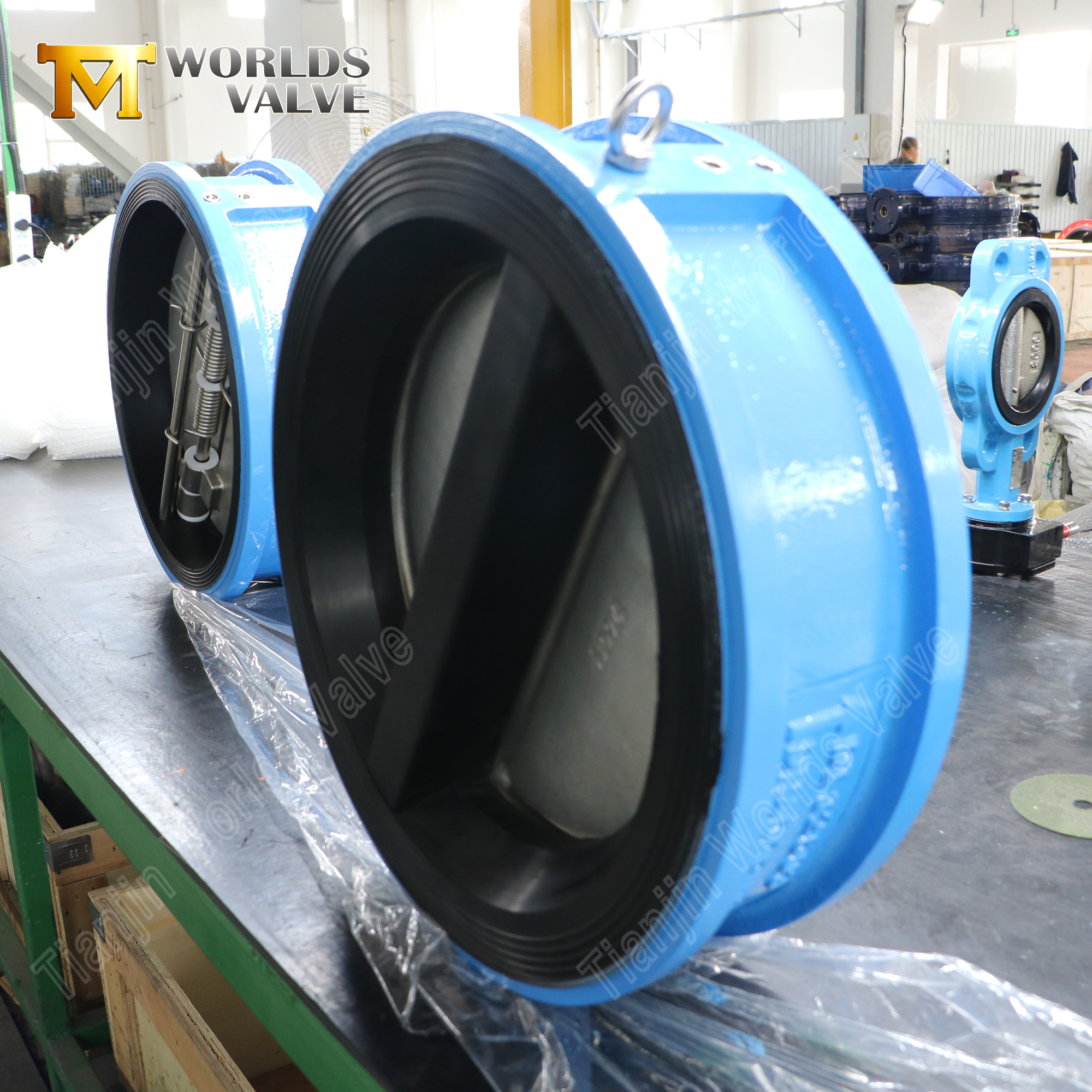

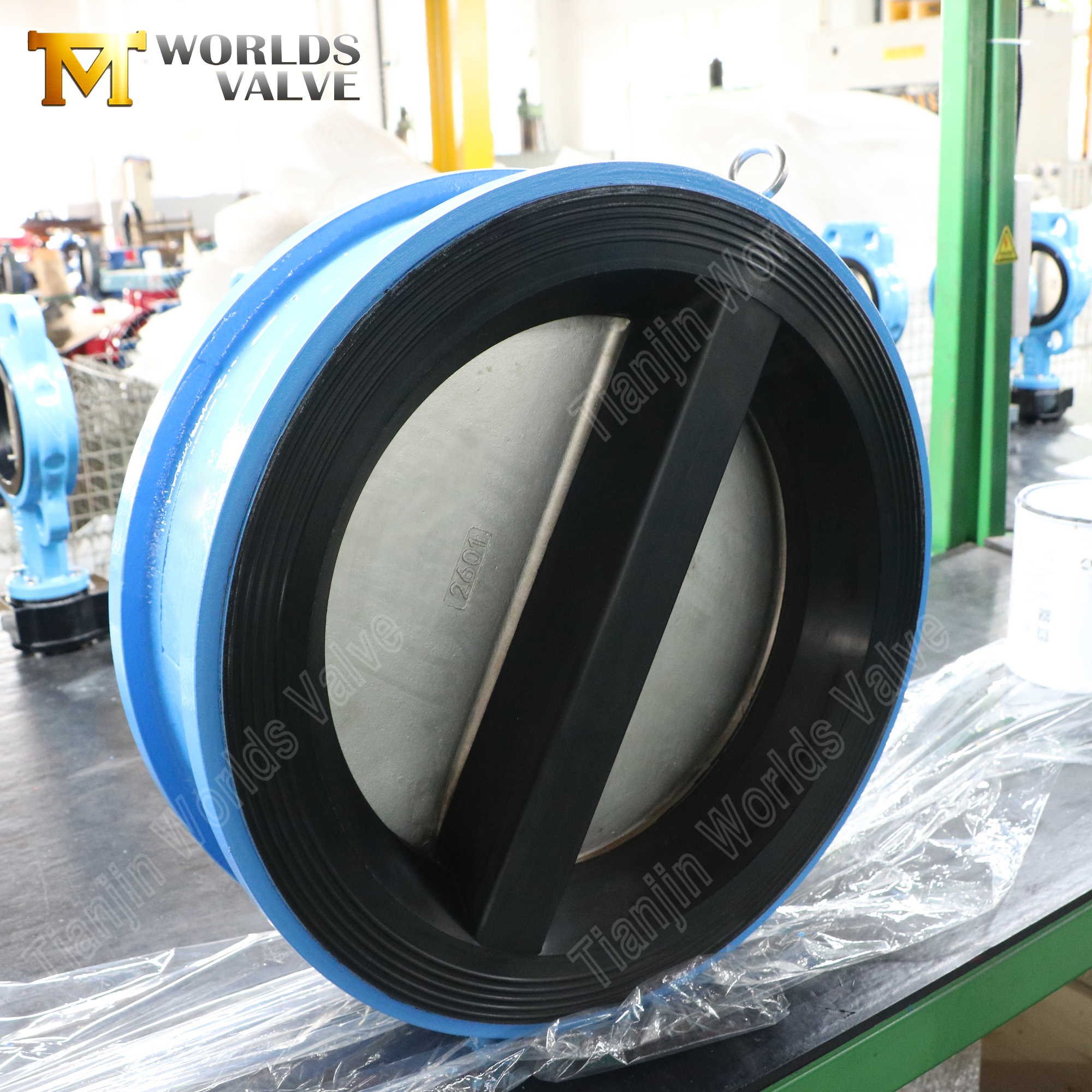

• Revestimiento interno completo del orificio : toda la superficie interna del cuerpo de la válvula está revestida con EPDM, aislando completamente el cuerpo de hierro dúctil del fluido del proceso. El disco, sin embargo, sigue siendo de metal expuesto (CF8M); esto es intencionado. El EPDM protege el cuerpo estático de la corrosión, mientras que el disco CF8M proporciona resistencia a la corrosión en el componente móvil, donde el caucho estaría sujeto a desgaste mecánico.

• Asiento vulcanizado (curado en el cuerpo) : el asiento de EPDM está unido químicamente al cuerpo de la válvula mediante un proceso de vulcanización a alta temperatura. Esta unión permanente elimina cualquier vía de fuga entre el asiento y el cuerpo, proporcionando un cierre hermético y evitando que el asiento se mueva, se desaloje o sea succionado en condiciones de vacío.

• Resistencia química superior : el EPDM es altamente resistente al agua, aguas residuales, ácidos diluidos (hasta una concentración del 10 %), álcalis y productos químicos comunes para el tratamiento del agua, incluido el cloro (hasta 2 ppm) y el ozono.

3. Material del cuerpo robusto: hierro dúctil (GGG40/500-7) con revestimiento de EPDM

• Núcleo de alta resistencia : el hierro dúctil ofrece una resistencia a la tracción de ≥400 MPa y un límite elástico de ≥250 MPa, lo que proporciona un rendimiento confiable bajo picos de presión y condiciones transitorias.

• Resistencia al impacto : la estructura de grafito nodular proporciona una dureza excepcional; el hierro dúctil puede absorber significativamente más energía de impacto que el hierro gris sin fracturarse.

• Protección contra la corrosión : el revestimiento interno de EPDM y el asiento vulcanizado garantizan que el cuerpo permanezca protegido incluso en medios agresivos, combinando la resistencia mecánica del hierro dúctil con la resistencia química del EPDM.

4. Material superior del disco: acero inoxidable CF8M (AISI 316)

• Resistencia superior a la corrosión: CF8M ofrece una excelente resistencia a la corrosión por picaduras y grietas, particularmente en ambientes con cloruro y agua de mar, superando significativamente al acero inoxidable 304 (CF8) en condiciones agresivas.

• Amplia compatibilidad química : adecuado para agua, aguas residuales, productos químicos suaves, ácidos y álcalis. No recomendado para ácidos minerales fuertes o aplicaciones de alta temperatura superiores a 200°C.

• Vida útil extendida: las propiedades resistentes a la corrosión garantizan confiabilidad a largo plazo incluso en entornos exigentes. En un servicio de agua típico, un disco CF8M durará más que un disco de hierro dúctil recubierto por un factor de 2 a 3 veces.

5. Diseño de oblea compacto: ahorro de espacio y fácil instalación

• Dimensión corta entre caras : el diseño de oblea ocupa un espacio mínimo entre las bridas, normalmente entre un 60 % y un 70 % más corto que una válvula de retención oscilante con bridas equivalente. Esto lo hace ideal para instalaciones en salas de bombas estrechas, paquetes montados en patines y proyectos de modernización donde la longitud de la tubería es limitada.

• Instalación sencilla : la válvula está centrada entre dos bridas y asegurada mediante pernos pasantes. No se requieren tuercas de brida adicionales en el cuerpo de la válvula, lo que reduce el tiempo de instalación y los costos de hardware.

• Construcción liviana : hasta un 85 % más liviana que las válvulas de retención oscilantes equivalentes, lo que reduce la carga estructural en los sistemas de tuberías y simplifica el manejo durante la instalación, una ventaja práctica cuando se trabaja en altura o en espacios reducidos.

Guía de selección: cómo elegir la válvula de retención adecuada

Consejos de instalación y mantenimiento

• Orientación de montaje: las válvulas de retención de placa doble asistidas por resorte se pueden instalar horizontal o verticalmente. En instalaciones verticales, la dirección del flujo debe ser hacia arriba para ayudar al cierre del resorte.

• Alineación de bridas : asegúrese de que las bridas de la tubería estén paralelas y alineadas correctamente antes de apretar los pernos. La desalineación puede causar que el cuerpo de la válvula se deforme, afectando el movimiento del disco y el rendimiento del sellado.

• Selección de juntas : utilice juntas planas en ambas bridas. El revestimiento de EPDM no se extiende hasta las caras de las bridas en este modelo; se requieren juntas separadas.

• Inspección de resortes : inspeccionar los resortes anualmente en servicios críticos. La fatiga del resorte es poco común pero puede ocurrir en aplicaciones de ciclo alto. Recomendamos reemplazar los resortes cada 100.000 ciclos o como parte de un programa de mantenimiento preventivo.

• Revisión del disco : inspeccione visualmente el disco CF8M en busca de signos de picaduras o desgaste durante el mantenimiento de rutina de la bomba. La superficie del disco debe ser lisa y libre de rayas profundas.

Aplicaciones típicas

Las válvulas de retención tipo wafer de placa doble con cuerpo revestido de EPDM y asiento vulcanizado son confiables en una amplia gama de industrias:

¿Por qué elegir la válvula Tianjin Worlds?

• Calidad en la que puedes confiar. Nuestra certificación ISO 9001:2015 es emitida por LRQA, uno de los organismos de certificación más respetados del mundo. Cada válvula viene con certificados de materiales e informes de pruebas de presión, sin excepciones.

• Especialistas en asientos vulcanizados. Nuestros asientos de EPDM se vulcanizan (curan) directamente sobre el cuerpo de la válvula, creando una unión permanente y sin fugas que elimina el riesgo de desplazamiento del asiento, una ventaja fundamental en el servicio de vacío y aplicaciones de alta confiabilidad.

• Peritaje corporal revestido de EPDM. Contamos con amplia experiencia en la fabricación de válvulas con cuerpos revestidos en EPDM para aplicaciones de agua, aguas residuales y industriales. El revestimiento interno garantiza una protección total contra la corrosión de la carrocería, mientras que el disco CF8M expuesto proporciona durabilidad al componente móvil.

• Flexibilidad que se adapta a tu proyecto. Cualquier tamaño (DN40–DN1200). Cualquier presión (PN6–PN40). Cualquier estándar de brida (ANSI, DIN, JIS, BS). Cualquier material de asiento (EPDM, NBR, FKM, CR, NR, CSM). Construimos según sus especificaciones, no según nuestro catálogo.

• Experiencia que ofrece. Más de 19 años en el negocio de válvulas. Miles de válvulas de retención tipo wafer de doble placa se envían a más de 50 países de Europa, América, Medio Oriente y el Sudeste Asiático.

• Servicio en el que puede confiar. Gerente de proyecto dedicado desde el pedido hasta la entrega. Plazo de entrega típico de 15 a 40 días. Las visitas a fábricas son bienvenidas en Tianjin; estaremos encantados de mostrarle cómo trabajamos.

Póngase en contacto: personalice su válvula de lengüeta hoy:

Ya sea que necesite esta configuración PN10 con cuerpo revestido de EPDM y asiento de EPDM vulcanizado, un tamaño o clasificación de presión diferente, un material de asiento alternativo (NBR, FKM, CR, NR, CSM) o un paquete completo de válvulas para un proyecto a gran escala, estamos listos para construir según sus especificaciones.

Envíanos tus requerimientos:

• Tamaño requerido y clasificación de presión

• Tipo de medio y temperatura de funcionamiento

• Material de asiento preferido (EPDM / NBR / FKM / CR / NR / CSM)

• Estándar de brida (ANSI, DIN, JIS, BS)

• Cantidad objetivo y puerto de destino

Nuestro equipo responderá dentro de las 24 horas con una cotización y propuesta de ingeniería.

Se aceptan visitas a fábricas: venga a ver cómo fabricamos sus válvulas en Tianjin, China.

Contáctenos ahora y construyamos su válvula juntos.
