son todos válvulas de mariposa ¿lo mismo? No exactamente. Las válvulas de mariposa de orejeta difieren en instalación, manejo de presión y mantenimiento. En este artículo, conocerá las diferencias clave entre las válvulas con y sin orejetas, lo que le ayudará a elegir la válvula adecuada para su sistema.
Una válvula de mariposa es una válvula de un cuarto de vuelta con un disco que gira alrededor de un eje para regular o bloquear el flujo. Cuando el disco está paralelo al flujo, permite que el líquido o gas pase con mínima resistencia. Cuando se gira 90 grados, el disco se vuelve perpendicular, bloqueando completamente el flujo. Este mecanismo hace que las válvulas de mariposa sean eficientes para operaciones de cierre rápido en comparación con las válvulas multivueltas como las de compuerta o de globo.
Las válvulas de mariposa se utilizan ampliamente porque combinan una construcción liviana con un sellado eficaz. Requieren menos espacio de instalación que las válvulas de bola, consumen menos material y pueden automatizarse mediante actuadores neumáticos o eléctricos. Esta versatilidad permite que las válvulas de mariposa manejen fluidos que van desde agua y aire hasta productos químicos y lodos.

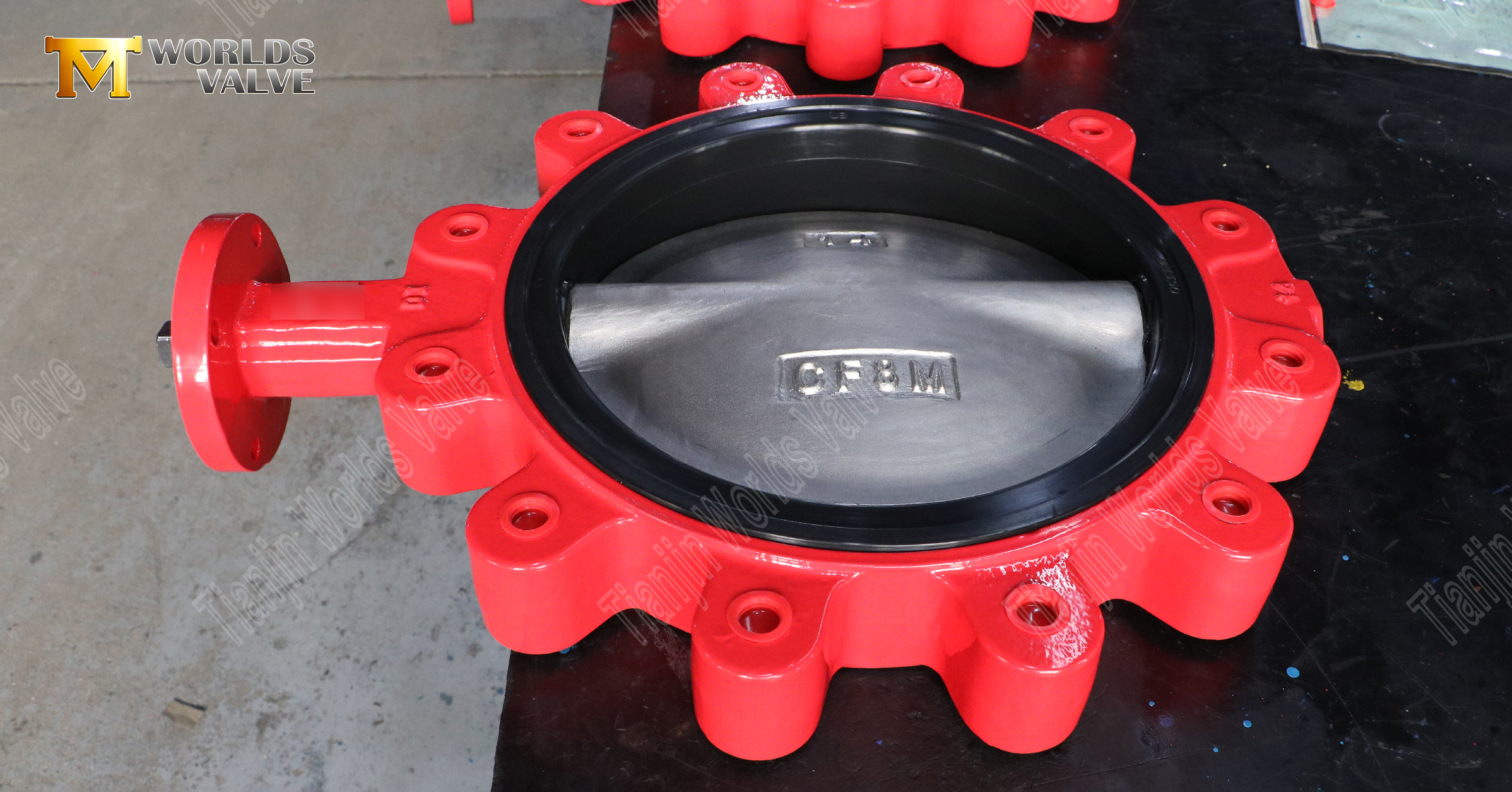

La válvula de mariposa de orejeta se distingue por sus orejetas roscadas, que permiten un atornillado independiente a las bridas. Esto las hace estructuralmente más fuertes que las válvulas tipo wafer y adecuadas para el servicio de final de línea. En términos prácticos, esto significa que los operadores pueden retirar un lado de la tubería para realizar mantenimiento sin alterar el otro lado, siempre que haya una brida ciega en su lugar.
Esta flexibilidad hace que las válvulas de mariposa con orejetas sean indispensables en industrias críticas como las de petróleo y gas, marina y de tratamiento de agua. Por ejemplo, en una refinería, los costos del tiempo de inactividad pueden alcanzar miles de dólares por hora. Al utilizar una válvula de lengüeta, solo se cierra la sección de tubería afectada, lo que minimiza las interrupciones.
Las válvulas de mariposa se utilizan en todas las industrias para servicios de apertura/cierre y de estrangulación:
● Los sistemas HVAC dependen de válvulas de mariposa tipo wafer para el control del agua fría o caliente.
● La ingeniería marina emplea válvulas con orejetas para la transferencia de lastre y combustible, donde la seguridad es esencial.
● Las instalaciones de tratamiento de agua utilizan ambos tipos, dependiendo de si la prioridad es la flexibilidad del aislamiento o el ahorro de costos.
● Las plantas de procesamiento de productos químicos prefieren válvulas de lengüeta porque soportan alta presión y fluidos agresivos.
Consejo: Elija válvulas tipo wafer cuando el espacio y el presupuesto sean limitados, pero seleccione válvulas de mariposa de orejeta cuando la confiabilidad y el rendimiento de la presión sean críticos.
El método de conexión define gran parte de la diferencia de rendimiento. Las válvulas de mariposa con orejetas cuentan con orejetas metálicas alrededor del cuerpo, lo que permite el atornillado directo a cada brida. Esto permite retirar cada lado de la válvula de forma independiente.
Sin embargo, las válvulas de mariposa sin orejetas (válvulas tipo wafer) dependen de pernos largos que pasan a través de ambas bridas y el cuerpo de la válvula. Sin orejetas, no pueden soportar el desmontaje unilateral. Este diseño es más ligero pero menos versátil en sistemas exigentes.
La instalación es otro punto de divergencia. Una válvula tipo orejeta puede servir como válvula de final de línea. Cuando se cubre con una brida ciega, aísla las secciones para su reparación o inspección. Esto lo hace valioso en sistemas que no pueden permitirse paradas totales.
Una válvula de mariposa tipo wafer siempre debe intercalarse entre dos bridas. Si alguno de los lados necesita mantenimiento, se debe apagar todo el sistema. Para industrias como la HVAC municipal, donde el tiempo de inactividad tiene un impacto limitado en los costos, esto es aceptable. En entornos de alto riesgo como el petróleo y el gas, es una responsabilidad.
Las válvulas de mariposa de lengüeta están diseñadas para soportar presiones y temperaturas más altas. Muchos diseños soportan clasificaciones ANSI Clase 150–300, lo que los hace adecuados para tuberías críticas. Su conexión roscada garantiza un sellado fiable incluso en condiciones de vibración.
Por el contrario, las válvulas de mariposa tipo wafer son adecuadas para aplicaciones de presión moderada, a menudo hasta PN16. Normalmente funcionan entre -10°C y 120°C. Su construcción más liviana y sus asientos de goma funcionan bien para sistemas de agua limpia o HVAC, pero tienen problemas con medios abrasivos o de alta temperatura.
La estrategia de mantenimiento impulsa la selección de válvulas. Las válvulas de mariposa con orejetas permiten un aislamiento parcial: los operadores pueden cerrar solo el lado aguas abajo o aguas arriba, lo que reduce el tiempo de inactividad. Para instalaciones como las centrales eléctricas, esto se traduce en importantes ahorros de costes.
Las válvulas de mariposa Wafer exigen un apagado completo del sistema para mantenimiento. Si bien esto puede no importar en sistemas pequeños, en plantas de proceso continuo puede provocar tiempos de inactividad prolongados y pérdidas de producción.
Las válvulas tipo wafer son más económicas de comprar e instalar. Su diseño delgado significa menos materiales, menor peso de envío y manipulación más sencilla. Sin embargo, los costos de su ciclo de vida pueden aumentar si no están alineados o se usan en exceso en sistemas de alta presión.
Las válvulas con orejetas cuestan más al principio debido a los materiales robustos y la construcción más compleja. Sin embargo, en industrias críticas, dan sus frutos al reducir el tiempo de inactividad, una vida útil más larga y una operación más segura.
Criterios | Válvula de mariposa tipo oblea | Válvula de mariposa con orejetas |
Conexión | Sujetado entre bridas | Atornillado con terminales roscados |
Servicio de fin de línea | No | Sí, con brida ciega |
Clasificación de presión | Bajo-medio | Medio-alto |
Mantenimiento | Apagado completo | Aislamiento parcial |
Costo | Bajo inicial | Mayor inicial, menor ciclo de vida |
Aplicaciones | HVAC, agua para uso liviano | Petróleo, gas, productos químicos, marinos. |
Nota: Para sistemas de alta presión o industrias críticas, las válvulas de mariposa con orejetas son la opción más segura a largo plazo.

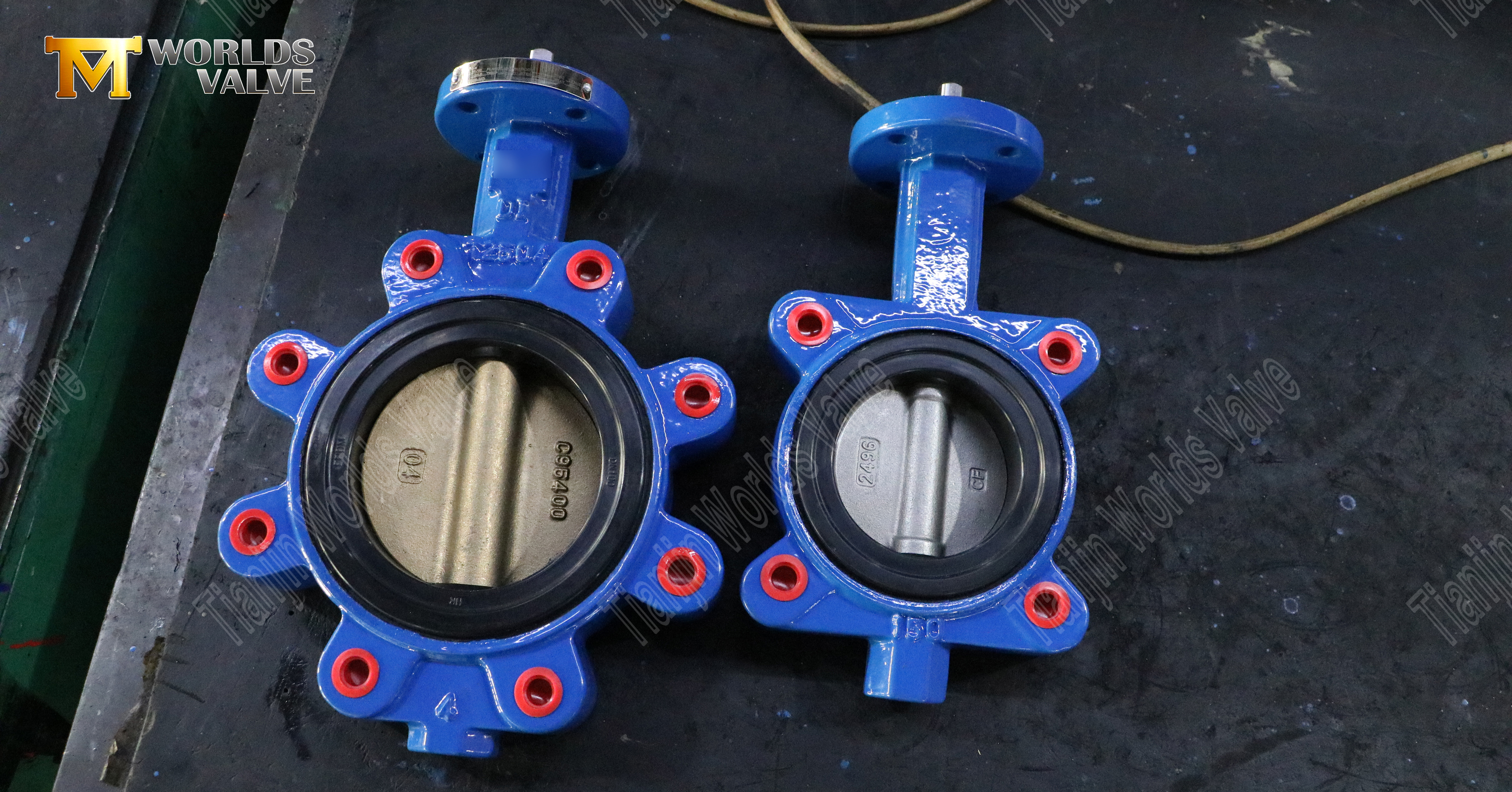

Las válvulas de lengüeta suelen fabricarse con hierro dúctil o acero inoxidable, con opciones para asientos de EPDM, caucho o metal. Esta resistencia del material les permite soportar variaciones extremas de presión y cambios de temperatura. También soportan fluidos abrasivos como lodos.
Las válvulas de mariposa Wafer son livianas y compactas, y a menudo están hechas de acero inoxidable, hierro fundido o PVC. Su menor tamaño los hace ideales para sistemas con espacio limitado, como unidades HVAC, donde la reducción de peso reduce la tensión de instalación en las tuberías.
Las orejetas roscadas en las válvulas de orejeta ayudan a distribuir las cargas de la tubería de manera uniforme, lo que reduce la tensión en las bridas y las juntas. Esta característica también evita la desalineación, mejorando la confiabilidad del sellado bajo vibración.
Si bien ambos diseños vienen en una variedad de diámetros, las válvulas de mariposa de orejeta generalmente se recomiendan para tuberías de alta presión y gran diámetro donde la seguridad y la durabilidad son las principales prioridades.
Consejo: Para diámetros de tubería superiores a DN300, las válvulas de mariposa con orejetas ofrecen mejores márgenes de estabilidad y seguridad.
Las válvulas de mariposa de orejeta destacan en tuberías con presiones fluctuantes o altas. Su estructura roscada mantiene el sello intacto, evitando fugas en sistemas que transportan productos químicos, vapor o gases presurizados.
Las válvulas de mariposa Wafer son más adecuadas para entornos de baja presión, como sistemas de ventilación o distribución de agua fría. Su uso en contextos de alta presión corre el riesgo de sufrir un desgaste prematuro o fugas.
● Válvulas tipo wafer: funcionan hasta ~120°C.
● Válvulas de lengüeta: soportan hasta ~250°C, dependiendo del material del asiento.
Esto hace que las válvulas de lengüeta sean adecuadas para las industrias de generación de energía, petróleo y petroquímica, mientras que las válvulas de oblea son adecuadas para sistemas de agua municipales.
Las válvulas de mariposa Wafer suelen ofrecer una menor caída de presión, lo que ahorra energía de bombeo en sistemas de baja presión. Las válvulas de lengüeta pueden introducir una caída de presión ligeramente mayor debido a su construcción más pesada, pero lo compensan con un sellado superior bajo tensión.
Las válvulas tipo lug manejan ciclos frecuentes de apertura y cierre sin perder rendimiento. Su diseño robusto resiste el desgaste, lo que los hace ideales para plantas de proceso continuo. Las válvulas tipo wafer, si bien son confiables en ciclos moderados, pueden necesitar un reemplazo más temprano en condiciones exigentes.
Nota: Siempre haga coincidir los materiales de la válvula con el tipo de fluido para maximizar la vida útil.
Las válvulas de mariposa Wafer son livianas, compactas y rápidas de instalar, lo que las hace populares en modernizaciones y proyectos pequeños. Requieren menos pernos y menos torque, lo que reduce los costos de mano de obra.
Las válvulas de lengüeta son más pesadas y exigen más pernos, pero su diseño proporciona una fijación más fuerte y estable. Esto vale la pena en entornos exigentes donde las vibraciones o los cambios de presión son frecuentes.
Con una válvula de mariposa de lengüeta, los operadores pueden aislar un lado de la tubería, reemplazar piezas y reanudar las operaciones rápidamente. En las válvulas tipo wafer, cualquier reemplazo requiere un apagado completo del sistema, lo que prolonga el tiempo de inactividad.
En industrias de alto riesgo, la seguridad es primordial. Las válvulas de mariposa con orejetas pueden tapar tuberías de forma segura cuando se combinan con una brida ciega, evitando fugas o descargas accidentales. Las válvulas Wafer no pueden ofrecer esta función.
Si bien la instalación de las válvulas de lengüeta requiere más mano de obra, reducen el tiempo de inactividad por mantenimiento a largo plazo. Las válvulas tipo wafer son más rápidas de instalar, pero pueden provocar paradas completas más frecuentes a lo largo de su vida útil.
Consejo: Para plantas donde los costos del tiempo de inactividad se miden en miles por hora, las válvulas de mariposa con orejetas son la inversión más inteligente.
Las válvulas de mariposa tipo wafer son más baratas de comprar y a menudo cuestan entre un 20% y un 30% menos que las válvulas con orejetas del mismo tamaño (los datos varían según el fabricante, es necesario verificarlos).
Las válvulas de lengüeta compensan su mayor costo inicial al minimizar el tiempo de inactividad y durar más bajo estrés. En industrias como la petroquímica, esto suele justificar el gasto inicial.
● Válvulas Wafer: Menor coste inicial, mayor mantenimiento oculto.
● Válvulas de lengüeta: mayor costo inicial, menor costo del ciclo de vida en sistemas críticos.
Si su sistema es de baja presión y no es crítico, las válvulas tipo wafer brindan excelentes ahorros. Si su tubería es de alta presión o de seguridad crítica, las válvulas de lengüeta ofrecen un mayor valor de vida útil.
En las industrias petroquímica y de petróleo y gas, las tuberías suelen transportar fluidos altamente presurizados y químicamente agresivos. Estos entornos exigen válvulas que puedan soportar condiciones operativas extremas y al mismo tiempo garantizar la confiabilidad y seguridad del sistema. Las válvulas de mariposa con orejetas son la opción preferida porque sus orejetas roscadas permiten un atornillado seguro directamente a las bridas, lo que proporciona una conexión fuerte que mantiene la integridad estructural bajo altas presiones y temperaturas fluctuantes. A diferencia de las válvulas tipo wafer, las válvulas de orejetas permiten desconectar un lado de la tubería para mantenimiento o reemplazo sin apagar todo el sistema. Esta capacidad de aislamiento parcial es crucial en plantas petroquímicas y refinerías, donde el tiempo de inactividad puede costar miles de dólares por hora. Además, las válvulas de mariposa de orejeta pueden manejar fluidos corrosivos o abrasivos con materiales de cuerpo y asiento adecuados, lo que garantiza un rendimiento a largo plazo. Su construcción robusta también reduce el riesgo de fugas o fallas catastróficas en tuberías críticas. Para los ingenieros y equipos de mantenimiento, esta combinación de durabilidad, confiabilidad y flexibilidad operativa hace que las válvulas de mariposa de orejeta sean la opción preferida en aplicaciones industriales de alto riesgo, garantizando seguridad y rentabilidad durante la vida útil de la válvula.
En los sistemas HVAC y las plantas de tratamiento de agua municipales, los requisitos de presión y temperatura son generalmente moderados, lo que hace que las válvulas de mariposa tipo wafer sean una solución ideal. Estas válvulas son livianas y compactas, lo que simplifica la instalación tanto en sistemas nuevos como en proyectos de modernización donde el espacio es limitado. Su construcción más simple significa que son menos costosas desde el principio en comparación con las válvulas de orejetas, lo que las hace atractivas para proyectos con restricciones presupuestarias estrictas. Las válvulas tipo wafer también son adecuadas para distribución de agua a baja presión, líneas de agua enfriada y aplicaciones industriales ligeras, donde los ciclos frecuentes de alta presión o las condiciones ambientales extremas no son una preocupación. El diseño compacto minimiza la tensión en las tuberías, lo que reduce los costos de mano de obra y el tiempo de instalación. Si bien no se pueden utilizar para el aislamiento de final de línea, las válvulas tipo wafer brindan un rendimiento confiable en sistemas donde las paradas completas de la línea para mantenimiento son aceptables. Este equilibrio entre costo, facilidad de instalación y rendimiento adecuado en condiciones moderadas hace que las válvulas de mariposa tipo wafer sean la opción preferida para muchas aplicaciones municipales, comerciales y de industria ligera, especialmente donde el tiempo de inactividad operativa es menos crítico.
Las aplicaciones marinas y costa afuera enfrentan desafíos únicos, incluida la vibración constante de los motores y las olas, el movimiento del barco y la exposición a ambientes corrosivos de agua salada. En estas condiciones, las válvulas de mariposa de orejeta son esenciales porque sus orejetas roscadas permiten un atornillado seguro a las bridas, lo que proporciona una estabilidad y resistencia a la vibración superiores en comparación con las válvulas tipo wafer. Esto garantiza que la válvula permanezca herméticamente sellada bajo movimiento constante, lo que reduce el riesgo de fugas o descargas accidentales. Además, las válvulas de orejetas pueden funcionar como válvulas de final de línea cuando se combinan con bridas ciegas, lo que permite a los equipos de mantenimiento aislar secciones de tuberías sin apagar todo el sistema. Esta capacidad es particularmente importante en plataformas marinas y embarcaciones marinas, donde el tiempo de inactividad del sistema puede tener importantes implicaciones operativas y de seguridad. El diseño robusto de las válvulas de mariposa de orejeta también resiste ciclos repetidos de apertura y cierre, lo cual es común en los sistemas de transferencia de lastre, combustible y agua. Sus materiales resistentes a la corrosión, como el acero inoxidable o el hierro dúctil recubierto, mejoran aún más la durabilidad, lo que los hace indispensables para un rendimiento confiable a largo plazo en entornos marinos exigentes.
Las instalaciones de generación de energía, especialmente aquellas que involucran vapor a alta presión, procesos térmicos o líneas de alimentación de químicos, requieren válvulas que puedan soportar temperaturas y presiones extremas mientras mantienen un sellado confiable. Las válvulas de mariposa de lengüeta se utilizan ampliamente en estas aplicaciones debido a su construcción robusta y su capacidad para manejar fluidos a alta presión sin fugas. Sus terminales roscados permiten que las válvulas se atornillen de forma segura a las bridas, lo que reduce la tensión mecánica en la tubería y evita desalineaciones que podrían comprometer el sellado. Esta resistencia es fundamental en tuberías de vapor de alta presión, donde incluso las fugas menores pueden ser peligrosas y costosas. Además, las válvulas de orejetas facilitan el aislamiento parcial de las secciones de la tubería durante el mantenimiento, lo que permite que las plantas de energía continúen operando en otras partes del sistema. Esta capacidad reduce significativamente el tiempo de inactividad y las interrupciones operativas, lo cual es crucial para las instalaciones que deben mantener una producción continua de energía. Con una selección adecuada de materiales para el cuerpo y los asientos de la válvula, las válvulas de mariposa de orejeta pueden soportar medios abrasivos o corrosivos, altas temperaturas y ciclos frecuentes, lo que garantiza una durabilidad a largo plazo. Su combinación de seguridad, confiabilidad y flexibilidad operativa los convierte en la opción preferida para los ingenieros que diseñan o mantienen infraestructura crítica de generación de energía.
Al seleccionar una válvula de mariposa, es esencial considerar los rangos de presión y temperatura del sistema, ya que estos impactan directamente el rendimiento y la seguridad de la válvula. También se debe evaluar si la válvula debe servir como dispositivo de aislamiento de final de línea, lo que influye en si es apropiada una válvula de lengüeta o de oblea. Otra consideración clave es la frecuencia con la que el sistema requiere mantenimiento o paradas parciales, ya que esto afecta si son necesarias capacidades de aislamiento parcial, como las que ofrecen las válvulas de orejetas. Comprender estos requisitos operativos garantiza que la válvula seleccionada pueda manejar las demandas del sistema sin riesgo de fugas, tiempo de inactividad o fallas prematuras. Los ingenieros también deben considerar el tipo de fluido (ya sea agua limpia, vapor, productos químicos o lodos) porque la compatibilidad del material afecta tanto la durabilidad como la confiabilidad del sellado. Hacer estas preguntas desde el principio permite a los tomadores de decisiones adaptar el tipo de válvula correcto a las necesidades específicas de su sistema, evitando errores costosos o ineficiencias operativas.
El paso final en la selección de válvulas es alinear el tipo de válvula con las necesidades operativas específicas del sistema. Para proyectos municipales de agua, líneas de distribución de baja presión o sistemas HVAC, las válvulas de mariposa tipo wafer suelen proporcionar un rendimiento suficiente manteniendo los costos bajos. Para refinerías, plantas químicas, centrales eléctricas o instalaciones marinas marinas, las válvulas de mariposa con orejetas merecen una mayor inversión debido a su mejor manejo de la presión, durabilidad y flexibilidad de mantenimiento. Quienes toman decisiones deben considerar factores como el diámetro de la tubería, los caudales esperados, los rangos de temperatura operativa y la frecuencia de mantenimiento. Al evaluar cuidadosamente estos parámetros del sistema y evaluar los costos iniciales y del ciclo de vida, los ingenieros pueden seleccionar una válvula que equilibre el rendimiento, la confiabilidad y la rentabilidad. Dar prioridad al costo total de propiedad y a la seguridad operativa garantiza el valor a largo plazo, reduce el tiempo de inactividad y mantiene un rendimiento constante del sistema en entornos industriales exigentes.
Este artículo explica la diferencia entre Filtro tipo Y, válvula de mariposa, válvula de mariposa Wafer y válvulas tipo wafer. Las válvulas de lengüeta ofrecen una construcción más resistente, servicio de final de línea y manejo de mayor presión, mientras que las válvulas tipo wafer son más livianas y rentables para sistemas de baja presión. Elegir la válvula adecuada garantiza seguridad, eficiencia y reducción del tiempo de inactividad. En Válvula del mundo de Tianjin Co., Ltd., proporcionamos válvulas duraderas diseñadas para un rendimiento confiable y un valor operativo a largo plazo.
R: Una válvula de mariposa de orejeta es una válvula con orejetas roscadas para atornillar a bridas, lo que permite el servicio de final de línea y el aislamiento parcial de la tubería.
R: Las válvulas de mariposa con orejetas admiten mayor presión y flexibilidad de mantenimiento, mientras que las válvulas sin orejetas dependen de conexiones tipo wafer y cierres completos.
R: Son ideales para las industrias de petróleo, gas, marina y química debido a su durabilidad, manejo de presión y eficiencia de mantenimiento.
R: Las válvulas de mariposa Wafer son livianas, rentables y adecuadas para sistemas de baja presión como HVAC y agua municipal.
R: Las válvulas de mariposa de lengüeta se prefieren por su diseño compacto que ahorra espacio y su rentabilidad en comparación con las válvulas de compuerta o de globo. Una ventaja clave es que sus extremos tipo orejeta permiten una instalación independiente en cada lado de la tubería, lo que permite una fácil extracción o mantenimiento sin desconectar toda la línea, como un "eslabón desmontable" que mantiene intacto el sistema de tuberías.
R: La instalación de la válvula de mariposa afecta el tiempo de inactividad del sistema. Las válvulas de lengüeta permiten un aislamiento parcial, las válvulas tipo wafer requieren un cierre total.
R: Las válvulas de lengüeta tienen costos iniciales más altos pero menores gastos de ciclo de vida. Las válvulas tipo wafer son inicialmente más baratas, pero pueden aumentar los costos de mantenimiento.
